【令和4年度後期】2級管工事施工管理技士の過去問と解説【一次検定 問21〜30】

これが誤り。水道直結方式は水道の圧力をそのまま使う方式で、加圧送水装置ではありません。屋内消火栓の加圧送水装置には水道直結方式はないので誤りです。

正しい。高架水槽方式は、高い所の水槽の落差で圧力をかける加圧送水装置の方式です。

正しい。圧力水槽方式は、密閉タンク内の空気の圧力で水を押し出す加圧送水装置の方式です。

正しい。ポンプ方式は、ポンプで水を加圧して送る、最も一般的な加圧送水装置の方式です。

正しい。1,000kg未満のバルク貯槽は、外面から2m以内の火気をさえぎる措置をして屋外に設置します。

正しい。LPG用のガス漏れ警報器の有効期間は5年です。

これが誤り。比重1未満（空気より軽い都市ガス）の検知器は、燃焼器等から水平距離8m以内に設けます。「10m以内」は遠すぎで誤りです。

正しい。パイプシャフト内に密閉式ガス湯沸器を設ける場合は、点検扉等に換気口を設けます。

これが正しい。分離接触ばっ気方式は、流入→沈殿分離槽→接触ばっ気槽→沈殿槽→消毒槽→放流の順です。まず固形物を分離し、微生物で分解、沈殿、消毒の流れです。

誤り。3番目が「嫌気ろ床槽」になっており、正しい「沈殿槽」ではありません。

誤り。最初が「嫌気ろ床槽」になっています。分離接触ばっ気方式は最初に沈殿分離槽が来ます。

誤り。最初が「沈殿槽」、あとに「沈殿分離槽」が来ており、順序が入れかわっています。

正しい。パッケージ形は、圧縮機・熱交換器・膨張弁・送風機・エアフィルターなどを屋外機や屋内機に収めています。

正しい。ユニット形の風量調節にはインバーター等があり、省エネ効果が最も高いのはインバーター方式です。

これが誤り。ガスエンジンヒートポンプ式は、エンジンの排熱を利用して高い暖房能力が得られます（寒いときに排熱が役立つ）。「冷房能力」は誤りです。

正しい。ユニット形は熱源装置を持たず、外から供給される冷温水で空気を処理して送風します。

これが誤り。冷却塔は、水を大気に触れさせて一部を蒸発させ、その気化熱で冷却水を冷やす装置です。「冷凍機の冷水を利用して冷やす」わけではないので誤りです。

正しい。遠心ポンプは、吐出し量は回転速度に比例、揚程は回転速度の2乗に比例して変化します（相似則）。

正しい。軸流送風機は、軸（回転の中心）の方向から空気が入り、同じ軸方向へ抜けます。

正しい。パン形加湿器は、水槽の水を電気ヒーターで加熱し、出た蒸気で加湿します。

正しい。バタフライ弁は円板が回るだけの薄い構造なので、仕切弁より取付けスペースが小さくて済みます。

正しい。逆止め弁（チャッキ弁）は逆流を防ぐ弁で、スイング式やリフト式があります。

正しい。硬質ポリ塩化ビニル管の接合には、接着接合やゴム輪接合などがあります。

これが誤り。VU管は薄肉なので、厚肉のVP管に比べて設計圧力は低いです。「高い」は逆で誤りです。

これが誤り。長方形ダクトの板厚は、変形しやすい長辺の寸法で決めます。「周長により決定する」は誤りです。

正しい。長方形ダクトのアスペクト比（長辺÷短辺）は、原則として4以下とします。

正しい。フレキシブルダクト（自在に曲がるダクト）は、ダクトと吹出口などの接続に使われます。

正しい。変風量（VAV）ユニットは、部屋の負荷（暑さ・寒さ）の変化に応じて風量を変えます。

正しい。空気熱源ヒートポンプユニットは、冷温水の出入口温度を設計図書に記載します。

これが誤り。「初期抵抗」はエアフィルターの項目です。送風機の項目は風量や静圧などで、「初期抵抗」は当てはまらず誤りです。

正しい。冷却塔は、音が問題になりやすいので騒音値を記載します。

正しい。瞬間湯沸器は、能力を表す「号数」を記載します。

正しい。石綿（アスベスト）は健康被害があるので、含有しない資機材を使います。

正しい。仮設計画は、設計図書に特別の定めがなければ、原則として請負者（施工者）の責任で決めます。

これが誤り。現場説明書と質問回答書が食いちがうときは、質問回答書の内容が優先されます（あとから出た回答が優先）。「現場説明書が優先」は逆で誤りです。

正しい。あとで見えなくなる箇所や、設計図書で指定された箇所は、工事写真を撮っておきます。

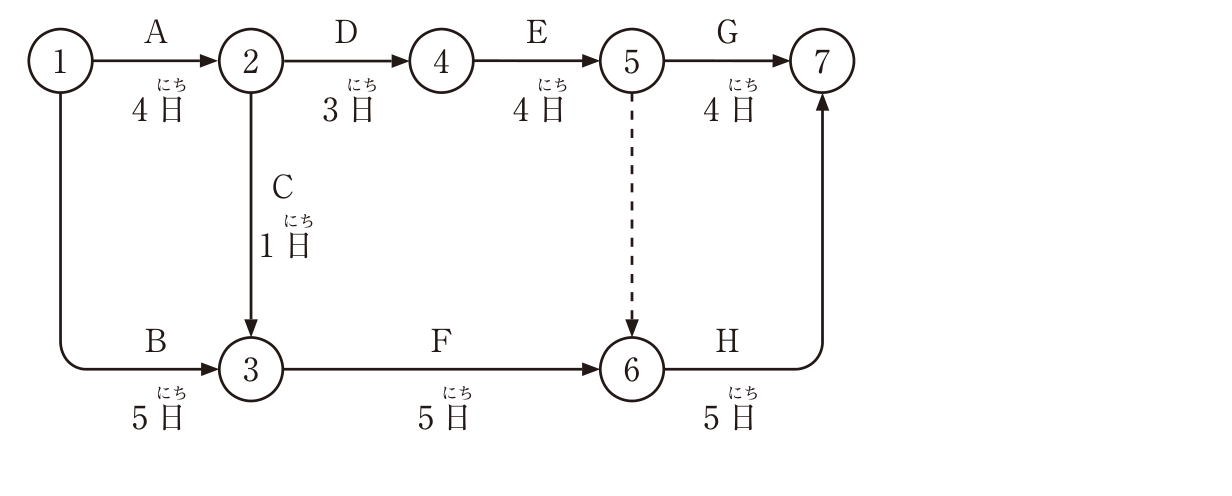

誤り。所要日数（最長ルート）は15日より長くなります。

これが正しい。最長ルートは ①→②→④→⑤→⑥→⑦（Ａ4＋Ｄ3＋Ｅ4＋ダミー0＋Ｈ5）で16日。この1本だけが最長なので、クリティカルパスは1本・16日です。

誤り。最長ルートは1本だけです（2本ではありません）。

誤り。所要日数（16日）は合っていますが、クリティカルパスは1本です（2本ではありません）。
