スターデルタ始動とは？始動電流を抑える仕組みを初心者にもやさしく図解
スターデルタ始動ってなに？
モーターは、動き出す瞬間に通常運転の数倍の大きな電流（始動電流）が流れます。大きなモーターでこれをそのまま流すと、電圧が一時的に下がって他の機器に影響したり、設備に負担がかかったりします。
そこで、始動のときだけ電圧を下げて電流を抑えるのがスターデルタ始動です。
📘 スター（Y）結線・デルタ（Δ）結線とは？
三相モーターの3つの巻線のつなぎ方。スター（Y）結線では各巻線にかかる電圧が1/√3（約0.58倍）になり、始動電流もトルクも約1/3に下がります。
デルタ（Δ）結線では巻線にフル電圧がかかり、本来の力（フルパワー）が出ます。
たとえ話：車はローギアで発進する
💡 車の発進と同じ
車を発進させるとき、いきなりトップギアでアクセル全開にはしませんよね。ローギアでそっと動き出してから、スピードに乗ったらギアを上げていきます。

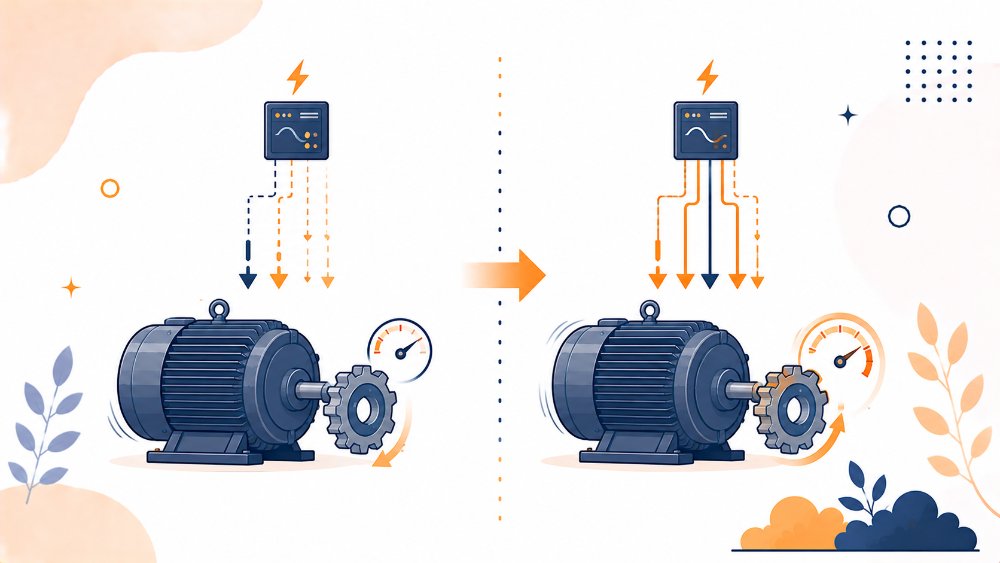

スターデルタ始動もこれと同じで、始動時はY結線で控えめに回し始め、回転が上がったらΔ結線に切り替えて力を出すのです。
なぜ必要なの？ 大きなモーターほど効く
🔧 現場での使いどころ：始動電流による電圧降下を防ぐ
始動電流が大きいと、その瞬間に電圧が一時的に下がり（電圧降下）、同じ電源につながった照明がチラついたり、他の機器が誤作動したりすることがあります。
また、配線や保護機器（ブレーカー）にも大きな負担がかかります。そこで、ある程度大きな容量のモーターでは、始動電流を抑えるスターデルタ始動がよく使われます。
小さなモーターなら、そのまま入れる直入れ（全電圧）始動でも問題ありません。
⚠️ 始動トルクも約1/3になる
電流が1/3に下がると、始動トルク（回し始める力）も約1/3に下がります。そのため、始動時に大きな負荷がかかるものには不向きな場合があります（軽い負荷で始動できる機器向き）。
試験でのポイント
- 目的：始動電流を抑える（直入れの約1/3）。
- 仕組み：始動はY結線（電圧1/√3）→運転はΔ結線（フル電圧）。
- 始動トルクも約1/3になる（軽負荷始動向き）。
- 使い分け：大容量モーターはスターデルタ、小容量は直入れ始動。
モーターの始動方式は電気設備分野で問われます。過去問で始動電流・トルクの関係を確認しましょう。
✅ この記事のまとめ
- スターデルタ始動＝始動時Y結線で電流を抑え、運転時Δ結線でフルパワー。
- モーターは始動時に大きな始動電流が流れる→電圧降下や設備負担の原因。
- Y結線で電圧が1/√3になり、始動電流もトルクも約1/3。
- たとえると車のローギア発進。そっと回してから力を出す。
- 大容量モーター向き。始動トルクが下がるので軽負荷始動に向く。
よくある質問（FAQ）
Q. なぜ始動電流を抑える必要があるの？
A. 大きな始動電流は電圧降下を招き、同じ電源の他機器に影響したり、配線・ブレーカーに負担をかけたりするためです。
Q. 始動電流はどれくらい下がるの？
A. スター結線では各巻線の電圧が1/√3になるため、始動電流は直入れの約1/3まで下がります。
Q. デメリットはある？
A. 始動トルクも約1/3に下がるため、始動時に重い負荷がかかる用途には不向きな場合があります。
Q. 小さいモーターでも使う？
A. 一般には大容量モーターで使います。小容量ならそのまま入れる直入れ（全電圧）始動で十分です。
