四方弁（四方切換弁）とは？冷暖房が切り替わる仕組みを初心者にもやさしく図解
四方弁ってなに？
エアコンは、冷媒という液体・気体を循環させて熱を運ぶ機械です（ヒートポンプ）。冷房は「室内の熱を外へ」、暖房は「外の熱を室内へ」運びます。
つまり運ぶ向きが正反対です。四方弁は、その冷媒の流れる向きをパチンと切り替える弁で、これ1つで冷房・暖房を入れ替えます。
例え話：線路のポイント切り替え
例線路のポイント（分岐器）
電車の線路には、進む方向を切り替えるポイント（分岐器）がありますよね。レバーひとつで電車の行き先が変わります。

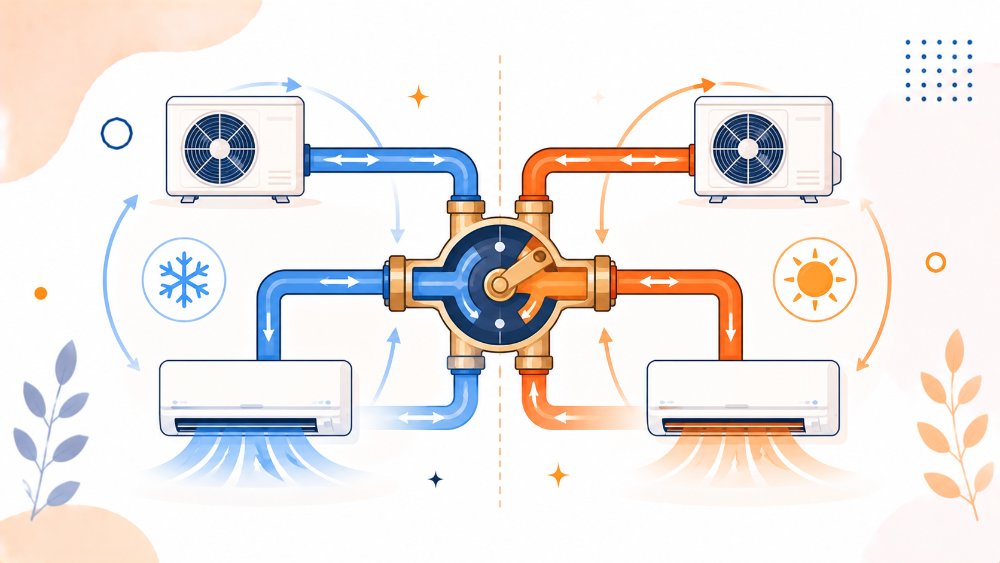

四方弁もこれと同じで、冷媒の“通り道”を切り替えて、流れる向きを反転させます。配管そのものを組み替えなくても、弁の切り替えだけで冷房と暖房が入れ替わるわけです。
なぜ必要なの？ 1台で冷暖房できる理由
例現場での使いどころ：冷暖房兼用エアコンの心臓部
もし四方弁がなければ、冷房専用機と暖房専用機を別々に用意しなければなりません。四方弁があるおかげで、1台で冷房も暖房もできる＝設置スペースもコストも省けます。
私たちが使う家庭用・業務用エアコンの多くが冷暖房兼用なのは、この四方弁が組み込まれているからです。
故障すると「暖房に切り替わらない」「冷房のまま」といった不具合の原因になる、重要な部品です。
四方弁を動かすしくみと、冬の霜取り
小さな電磁弁で、大きな弁を動かす
四方弁の多くは、本体の横に付いた小さな電磁弁（電気で開け閉めする弁）で動きます。この小さな弁をパイロット弁といいます。パイロット弁が切り替わると、冷媒の高い圧力と低い圧力の差が本体の中のスライド弁（通路を切り替える部品）を押し、冷媒の通り道が入れ替わります。
小さな力で大きな弁を動かすこのやり方は、冷凍装置の電磁弁の「パイロット式」と同じ考え方です（電磁弁のくわしいしくみは冷凍三種講座の第12回）。圧力の差を利用するので、高圧と低圧の差が小さいときは切り替わりにくいことがあります。
暖房中の霜取りも、四方弁で行う
冬に暖房していると、室外機は外の空気から熱を奪う蒸発器になっています。外が寒いと、室外機のフィンに霜が付きます。
そこでエアコンは、ときどき四方弁で一時的に冷房と同じ向きに切り替えます。すると圧縮機から出た熱いガスが室外機に流れ、霜を内側から溶かします。これを逆サイクル除霜といい、冷凍装置のホットガス除霜（第11回）の仲間です。暖房中にエアコンがしばらく温風を止めるのは、この霜取りをしているためです。
試験でのポイント
- 役割：冷媒の流れる向きを切り替え、冷房⇄暖房を切り替える。
- 仕組み：流路反転で室内機・室外機の蒸発器（熱を受け取る機器）／凝縮器（熱を放す機器）の役割が入れ替わる。
- 使われる機器：ヒートポンプ（冷暖房兼用）エアコン。
四方弁・ヒートポンプは冷凍空調分野で取り上げられやすいテーマです。過去問で関連知識を確認しましょう。
👉 くわしく知りたい方はこちら冷凍サイクルとは？熱を運んで冷やす仕組みを初心者にもやさしく図解
まとめこの記事のまとめ
- 四方弁＝冷媒の流れる向きを切り替える弁。1台で冷房と暖房を行えるようにする。
- 冷房は「室内の熱を外へ」、暖房は「外の熱を室内へ」。運ぶ向きが逆。
- 例えると線路のポイント切り替え。通り道を切り替えて向きを反転。
- 流路が反転すると、室内機・室外機の蒸発器／凝縮器の役割が入れ替わる。
- 冷暖房兼用エアコンの心臓部。なければ冷房機・暖房機が別々に必要。
冷凍三種の過去問で確かめる 3問
四方弁そのものは、冷凍三種ではほとんど出題されません。そこで、四方弁と同じように「冷媒の流れを自動で操る部品」である自動制御機器の問題を3つ選びました。冷凍三種講座の第12回（膨張弁と自動制御機器）の内容で解けます。問題文は、各年度の過去問ページで確認できます。記述を1つずつ〇か×かで見ていきます。
令和4年度 保安管理技術 問8 自動制御機器
イ × 感温筒は、蒸発器出口の吸込み管の水平な部分に付ける。ヘッダ（管が集まる太い管）は液がたまりやすく向かない（第12回）。
ロ 〇 蒸発圧力調整弁は蒸発器出口の配管に付け、蒸発圧力が下がりすぎるのを防ぐ（第12回）。
ハ × 断水リレーが止めるのは圧縮機。冷却水ポンプではない（第12回）。
ニ 〇 キャピラリチューブは、細い管を流れる抵抗で圧力を下げ、絞り膨張をする（第12回）。
正しいのはロ・ニで、正解（3）です。 → 令和4年度 保安管理技術の解説
令和3年度 保安管理技術 問8 自動制御機器
イ 〇 温度自動膨張弁は、蒸発器出口の過熱度が一定になるように流量を調節する（第12回）。
ロ × 感温筒が外れると、まわりの暖かい温度を感じて弁は開く。過熱度は小さくなり、液戻りの危険が出る（第12回）。
ハ × キャピラリチューブは絞るだけで、流量も過熱度も制御しない（第12回）。
ニ 〇 断水リレーに使うフロースイッチは、水の流れを直接検出する（第12回）。
正しいのはイ・ニで、正解（2）です。 → 令和3年度 保安管理技術の解説
令和2年度 保安管理技術 問8 自動制御機器
イ × 直動式の電磁弁は、通電すると弁が開く。閉じるのではない（第12回）。
ロ × 吸入圧力調整弁が見張るのは、弁の出口側（圧縮機側）の圧力（第12回）。
ハ 〇 温度自動膨張弁から蒸発器出口までの圧力降下が大きいときは、外部均圧形を使う（第12回）。
ニ 〇 低圧圧力スイッチは、圧力が下がりすぎると圧縮機を止め、過度の低圧運転を防ぐ（第12回）。
正しいのはハ・ニで、正解（4）です。 → 令和2年度 保安管理技術の解説
よくある質問（FAQ）
Q. 四方弁が切り替わると何が変わるの？
A. 冷媒の流れる向きが反転し、室内機と室外機の役割（熱を受け取る蒸発器／熱を放す凝縮器）が入れ替わります。これで冷房と暖房が切り替わります。
Q. なぜ「四方」なの？
A. 弁に4つの接続口があるためです。内部の切り替えで、どの口とどの口がつながるかが変わり、流れの向きが反転します。
Q. 四方弁が壊れるとどうなる？
A. 冷房から暖房に切り替わらない、または逆など、モードの切り替え不良が起きます。冷暖房兼用機では重要な部品です。
Q. 冷房専用機にも四方弁はある？
A. 基本的にありません。向きを切り替える必要がないためです。冷暖房兼用（ヒートポンプ）機に備わっています。
