漏電遮断器とは？漏れた電気を瞬時に止める仕組みを初心者にもやさしく図解

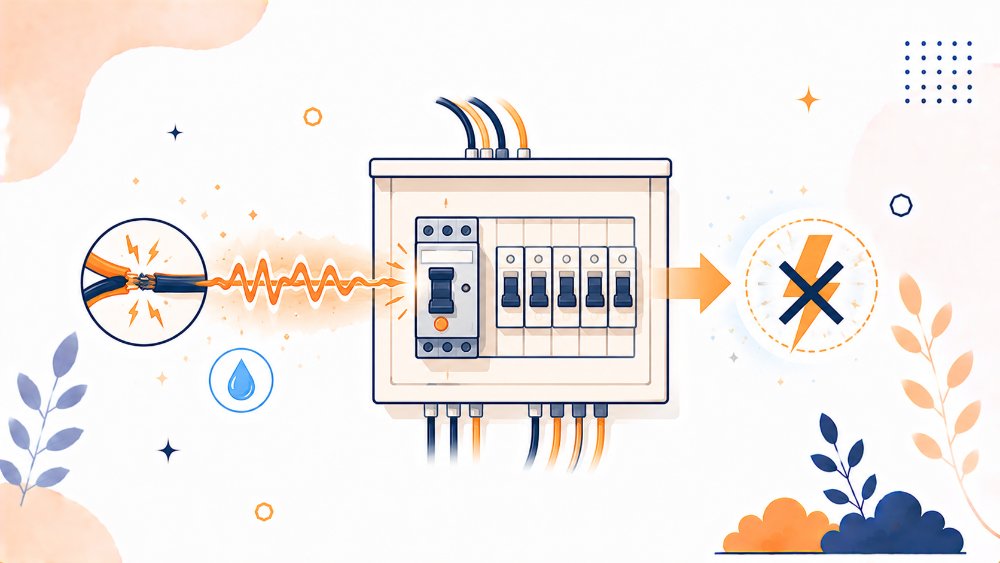

漏電遮断器ってなに？
電気機器の絶縁（電気を閉じこめる仕組み）が古くなって傷むと、電気が本来の道から外れて、機器の金属部分などへ漏れ出すことがあります（漏電）。
この状態で人が機器に触れると感電してしまいます。漏電遮断器は、漏電が起きた瞬間にそれを見つけて、すばやく電気を止める装置です。
これで感電や、漏れた電気による火災を防ぎます。
📘 漏電遮断器（ELB）とは？
漏電（地絡）を検知して、回路を自動で遮断する装置。行きと帰りの電流の差（零相変流器で検出）から漏れを見つけ、感電や火災を防ぎます。
水回りなどで特に重要です。
どうやって“漏れ”を見つけるの？
🔧 🤔 目に見えない漏電を、どう検知する？
ポイントは「行きの電流」と「帰りの電流」を比べることです。電気は行ったら必ず同じだけ帰ってくるので、正常なら行き＝帰りになります。
ところが途中で漏れがあると、その分だけ帰りが少なくなって差が出ます。漏電遮断器はこのわずかな差を検知して、瞬時に電気を止めるのです。
差を見ているだけなので、目に見えない漏電も確実に捉えられます。
💡 たとえ：入った水と出た水を比べる
水道で「入った水の量」と「出た水の量」を比べる場面を想像してください。もし出た量が少なければ、どこかで漏れているとすぐ分かりますよね。
漏電遮断器も同じで、行き帰りの電流を比べて漏れ＝差を見つけ、元を止めます。
ブレーカー（配線用遮断器）との違い
まぎらわしいのが、いわゆるブレーカー（配線用遮断器）との違いです。配線用遮断器は、電気を使いすぎた（過電流）ときに切れて、電線の過熱・火災を防ぎます。
一方漏電遮断器は、電気が漏れた（漏電）ときに切れて、感電・火災を防ぎます。「使いすぎ」で切れるか、「漏電」で切れるか——目的が違うのです。
⚠️ 接地（アース）とセットで効果が高まる
漏電遮断器は、接地（アース）とセットで使うと効果が高まります。接地があると漏れた電気が大地へ流れて差がはっきり出るため、漏電遮断器がより確実に動作します。
また「使いすぎ（過電流）」と「漏電」は別ものなので、混同しないようにしましょう。
👉 くわしく知りたい方はこちら接地（アース）とは？感電を防ぐ仕組みを初心者にもやさしく図解
試験で問われるポイント
- 漏電遮断器＝漏電を検知して回路を遮断する装置。感電・火災を防ぐ。
- 行きと帰りの電流の差（零相変流器）で漏電を検出する。
- 配線用遮断器（過電流で切れる）とは目的が違う。
- 接地（アース）と併用すると確実に動作する。水回りで重要。
漏電遮断器・接地・感電防止は電気設備分野の頻出テーマです。過去問で確認しましょう。
✅ この記事のまとめ
- 漏電遮断器＝電気が漏れた瞬間に自動で止めて、感電・火災を防ぐ装置。
- 行きと帰りの電流の差を見て漏電を検知する。
- “入った水と出た水を比べる”イメージで、漏れ＝差を見つける。
- 配線用遮断器（使いすぎで切れる）とは役割が別。
- 接地（アース）とセットで効果が高まる。水回りで特に重要。
よくある質問（FAQ）
Q. 漏電遮断器とブレーカーは同じ？
A. 役割が違います。漏電遮断器は「漏電」で切れて感電を防ぎ、配線用遮断器（ブレーカー）は「使いすぎ＝過電流」で切れて過熱を防ぎます。
Q. どうやって漏電が分かるの？
A. 行きと帰りの電流を比べ、差が出たら（漏れている）と判断します。零相変流器でこの差を検出します。
Q. 接地（アース）はなぜ必要？
A. 漏れた電気を大地へ逃がし、漏電遮断器が確実に働くようにするためです。感電そのものも防ぎます。
Q. どんな場所で重要？
A. 洗濯機やエアコンなど水気のある場所で特に重要です。感電のリスクが高いためです。
