接地（アース）とは？感電を防ぐ仕組みを初心者にもやさしく図解

結論からいうと、「接地（せっち／アース）」は、電気機器を電線で“大地”につないでおくことです。こうしておくと、万一電気が漏れても大地へ逃がせるので、感電や機器の故障を防げます。なぜ大地につなぐと安全になるのか、図解でやさしく解説します。

接地（アース）ってなに？

接地とは、電気機器の金属部分などを、電線で大地（地面）につないでおくことです。機器の絶縁が傷んで金属部分に電気が漏れた（漏電した）とき、この接地線があると漏れた電気が大地へ流れていきます。

だから人が機器に触れても、電気が人体を通りにくくなり、感電しにくくなるのです。

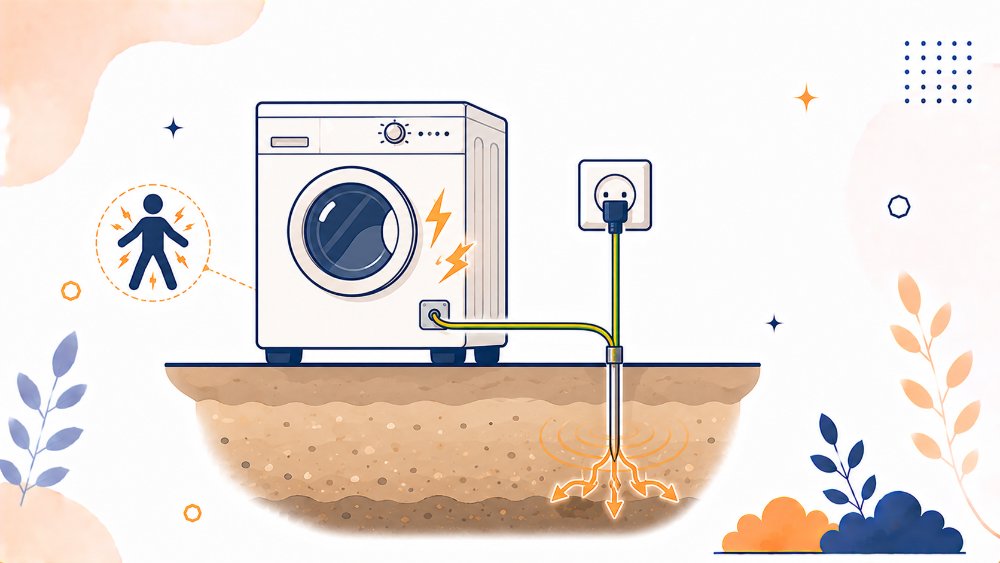

アース線でつないでおくと、漏れた電気は人ではなく地面へ流れ、感電を防ぎます（接地）。

📘 接地（アース）とは？

電気機器を大地と電線でつなぎ、漏れた電気を大地へ逃がす仕組み。感電を防ぐとともに、漏電遮断器を確実に動作させます。

用途に応じてA種〜D種の接地があります。

🔧 🤔 アースがあると、なぜ感電しにくい？

電気は「流れやすい道（抵抗の低い道）」を選んで流れる性質があります。人の体は電気が流れにくい道ですが、接地線はとても流れやすい道です。

だから漏電すると、電気は人ではなく接地線を通って大地へ流れていきます。これで人体に流れる電気が減り、触っても感電しにくくなるのです。

さらに大地へ電気が流れることで、漏電遮断器が漏電をはっきり検知して、すばやく電気を止められます。

接地には「感電を防ぐ」と「機器・火災を防ぐ」の2つの効果があります。

💡 たとえ：避雷針

建物の避雷針は、雷の大電流を受け止めて専用の道で大地へ逃がし、建物を守ります。接地もこれと同じ考え方で、危ない電気を“安全な逃げ道”で大地へ流す仕組みです。

🔧 現場での使いどころ：水回りはしっかり接地

接地は、対象や電圧に応じてA種・B種・C種・D種に分けられています。たとえば家庭の洗濯機やエアコンなど（低圧の機器）はD種接地が基本です。

水気のある場所は感電のリスクが高いので、接地はとても重要です。また、いざというとき電気をスムーズに逃がせるよう、接地抵抗（大地へのつながりやすさ）を低く保つことが求められます。

漏電から人を守るには、接地と漏電遮断器の“合わせ技”が基本です。

⚠️ 接地は「大地につなぐ」こと／漏電遮断器と併用

接地は電気機器を大地につなぐことで、漏れた電気の逃げ道をつくる対策です。漏電遮断器（漏れたら止める）とセットで使うことで、「逃がす」＋「止める」の両面から感電を防げます。

どちらか一方ではなく、両方そろえるのが安全の基本です。

接地抵抗値とは？

漏れた電気が機器から大地へ逃げていくときの「通りにくさ」を表す数字です（単位はΩ＝オーム）。

ここが初学者のつまずきポイントです。ふつう「数字が大きいほどすごい」と感じますが、接地抵抗値は逆で、小さいほど良い（＝きびしい基準）です。

イメージは排水口の太さです。管が太いほど水はスッとはけますね。接地も同じで、抵抗値が小さい＝電気の逃げ道が太いということ。漏れた電気がスムーズに地面へ流れ、人体に回りにくくなるのでより安全になります。

① 抵抗値が小さい…電気がよく逃げる（逃げ道が太い）→安全

② 抵抗値が大きい…電気が逃げにくい（逃げ道が細い）→危険

③ だから「○○Ω以下にしなさい」という基準では、許される数字が小さいほど“きびしい”。あつかう電圧が高い（危険）ほど、小さな値が求められます。

たとえばC種は10Ω以下、D種は100Ω以下。同じ低圧用でも、電圧の高いC種（300V超）のほうが10分の1まで小さく（＝逃げ道を太く）するよう求められている、というわけです。

種類	どんな機器に施す？（電圧区分）	接地抵抗値（小さいほど安全）
A種	高圧・特別高圧の機器の鉄台や金属製の外箱など	10Ω以下
B種	変圧器の高圧側と低圧側がふれ合う事故（混触）を防ぐために低圧側に施す	150/I Ω以下（Iは1線地絡電流。条件で300/I・600/Iも）
C種	300Vを超える低圧の機器の金属製外箱など	10Ω以下（0.5秒以内に切れる漏電遮断器があれば500Ω以下）
D種	300V以下の低圧の機器の金属製外箱など	100Ω以下（0.5秒以内に切れる漏電遮断器があれば500Ω以下）
