AHU（空調機）とは？空気を整えてダクトで送る仕組みを初心者にもやさしく図解
AHU（空調機）ってどんな機器？

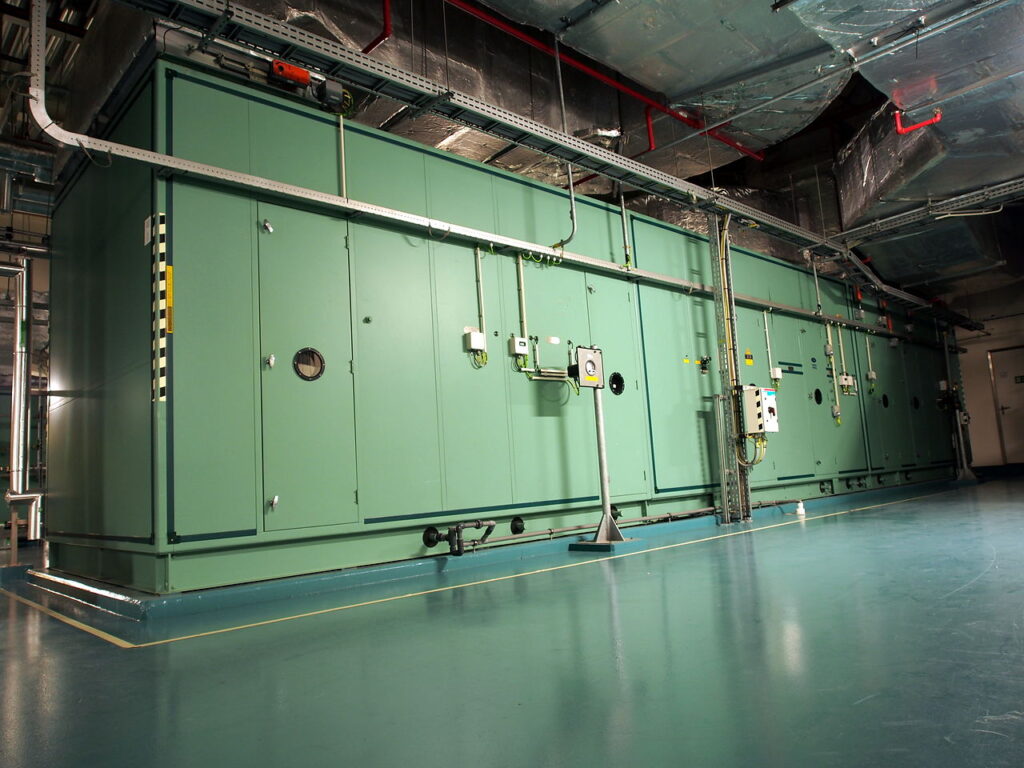

AHUは、機械室などに置かれる大きな箱型の機器です。その中にエアフィルタ・冷温水コイル・加湿器・送風機（ファン）が一列に並んでいて、吸い込んだ空気を順番に通しながら仕上げていきます。
まずは“こういう箱”という見た目をイメージしてみてください。
写真：Alf van Beem / CC0 via Wikimedia Commons
📘 AHU（空調機）とは？
送風機・コイル・フィルタ・加湿器などをまとめ、空気を整えてダクトで送る大型の空調機。冷暖だけでなく外気の導入（換気）・加湿・ろ過もでき、ホールや大きなフロアの空調に使われます。
中で空気に何をしている？（空気の流れ）
AHUの働きは、取り込んだ空気を順番に“仕上げて”いくことです。①フィルタでほこりを取り、②冷温水コイルで冷やす（暖める）、③加湿器で湿度を整え、④送風機で送り出します。

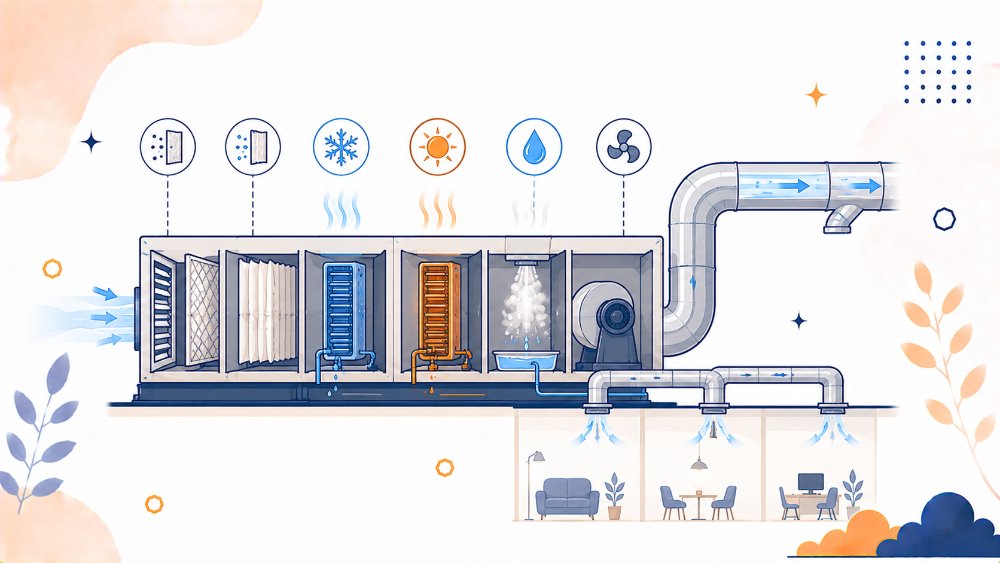

下の図で、暑い空気（橙）がコイルを通って涼しい空気（青）に変わる流れを追ってみてください。
👉 くわしく知りたい方はこちら冷凍機とは？建物を冷やす熱源の仕組みと種類を初心者にもやさしく図解
🔧 🤔 AHUが冷たさを“つくる”わけではない
大事なポイントは、AHU自体が冷たさをつくっているのではないことです。冷たさのもとは冷凍機がつくった冷水で、それがコイルの中を流れています。
空気はコイルに触れて熱を冷水に渡すことで冷えるのです。「AHUは“水の冷たさを空気に移して送る”係」と理解すると、すっきりします。
💡 たとえ：空気の“調理場”
AHUは、空気の“調理場（キッチン）”のようなものです。素材（外の空気や戻ってきた空気）を、こして（フィルタ）、温度を整え（コイル）、湿り気を加え（加湿器）、ダクトという配膳ルートで各テーブル（部屋）へ届けます。
FCUとの違い
🔧 🤔 AHUとFCU、どっちがどっち？
よく対で出てくるのがFCU（ファンコイルユニット）です。AHUは大型で、ダクトを使って広い空間を一括で空調し、外気導入・加湿・ろ過までこなせます。
一方FCUは小型で、各部屋ごとに置いて、その部屋だけを冷暖します。ざっくり言うと「AHU＝大空間を一括」「FCU＝部屋ごとに個別」です。
AHUの役割（換気も担う）
🔧 現場での使いどころ：冷暖房＋換気をまとめて
AHUは冷暖房だけでなく、外気を取り入れて室内の空気を入れ替える“換気”も担います。このとき、捨てる空気の熱・湿気を回収する全熱交換器と組み合わせると省エネになります。
またフィルタの清掃・交換を怠ると、風量が落ちたり空気が汚れたりするため、日常の保守がとても大切です。
⚠️ AHUは「空気を送る」、冷やすのは“水（冷水）”
AHU自体は空気を整えて送る装置で、冷やす・暖めるおおもとは冷凍機やボイラがつくる冷水・温水です。
コイルにその水を通して空気と熱をやりとりします。「AHUが冷たさをつくる」のではなく、「水の冷たさを空気に移す」と理解しましょう。
試験で問われるポイント
- AHU＝送風機・コイル・フィルタ・加湿器をまとめ、空気を整えてダクトで送る空調機。
- 空気は①ろ過→②コイルで冷暖→③加湿→④送風の順に流れる。
- 外気導入（換気）・加湿・ろ過もでき、大空間の空調に使う。FCUは各室個別。
- 冷暖のもとは冷凍機・ボイラの冷温水。全熱交換器との組合せで省エネ。
AHU・FCU・空調方式は空調分野の頻出テーマです。過去問で確認しましょう。
✅ この記事のまとめ
- AHU＝空気をろ過・冷暖・加湿して整え、ダクトで大空間へ送る大型の空調機。
- 中身はフィルタ・冷温水コイル・加湿器・送風機。空気はこの順に流れて仕上がる。
- コイルで冷水の冷たさを空気に移して冷やす（AHUが冷たさをつくるのではない）。
- 外気導入（換気）も担う。全熱交換器と組み合わせて省エネに。
- FCUは各室個別、AHUは広範囲という使い分け。
よくある質問（FAQ）
Q. AHUとFCUはどう使い分ける？
A. AHUは大型でダクトにより広い空間を一括空調＋換気・加湿、FCUは小型で各部屋を個別に冷暖します。
Q. AHU自体が冷たい空気をつくるの？
A. いいえ。冷凍機やボイラがつくった冷水・温水をコイルに通し、その熱を空気に移します。
Q. AHUの中の空気はどう流れる？
A. フィルタ→冷温水コイル→加湿器→送風機の順に通り、ろ過・冷暖・加湿されてダクトへ送られます。
Q. フィルタの掃除はなぜ大切？
A. 汚れると風量が落ち、空気もきれいに保てなくなるためです。定期的な清掃・交換が必要です。
