OA・SA・EA・RAとは？空調の「4つの空気（外気・給気・還気・排気）」を初心者にもやさしく図解

空調の図面や換気の解説を読むと、必ず出てくるのが OA・SA・EA・RA という記号です。これは空気の“呼び名（どこの空気か）”で、空調を理解するうえでの「一丁目一番地」。ここを押さえると、AHU・換気・全熱交換器の話がぐっと分かりやすくなります。

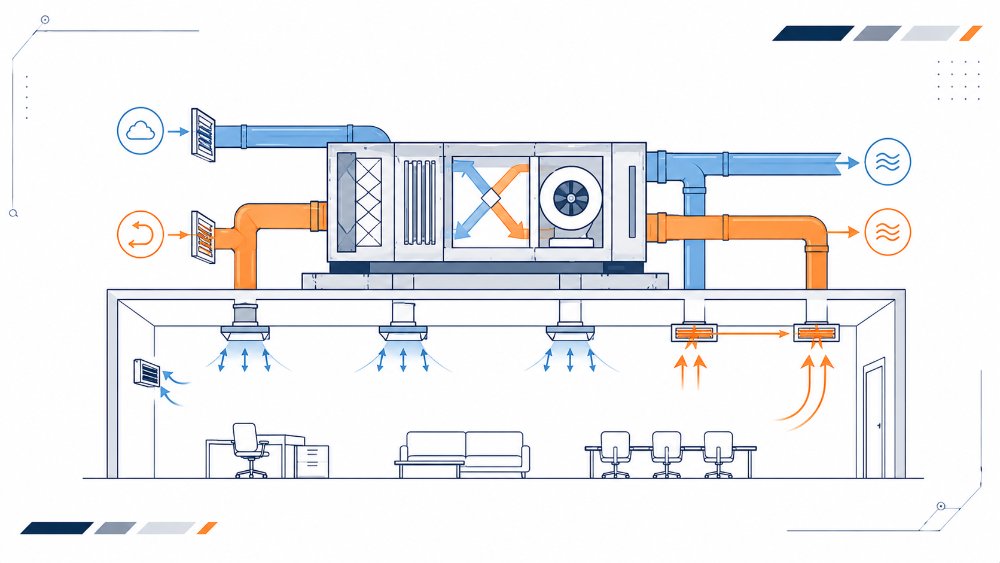

むずかしくありません。空気が「外から入って→整えられて→部屋を通って→外へ出る」までの各段階に名前をつけただけです。まず全体像を図で見てみましょう。

4つをまとめると、次のとおりです。

記号	英語	日本語	意味
OA	Outside Air	外気	外から取り入れる新鮮な空気
SA	Supply Air	給気	整えて部屋へ送る空気
RA	Return Air	還気	部屋から戻ってくる空気
EA	Exhaust Air	排気	外へ捨てる空気

1つずつ見てみよう

OA（外気／Outside Air）…建物の外から取り入れる新鮮な空気です。人がいると二酸化炭素やにおいが増えるので、外の新しい空気を入れて室内の空気を保ちます。

SA（給気／Supply Air）…AHUなどでろ過・冷暖・加湿して整えた空気を、ダクトで部屋へ送るのがSAです。私たちが「エアコンの風」として受け取るのはこれです。

RA（還気／Return Air）…部屋を通って戻ってくる空気。まだ冷たさ（暖かさ）が残っているので、多くは捨てずにOAと混ぜて再利用します（省エネ）。

EA（排気／Exhaust Air）…戻ってきた空気のうち、再利用しない分を外へ捨てるのがEAです。新しく入れたOAと量のつじつまを合わせる役目もあります。

ポイントは「空気はぐるぐる回る」こと

だから、OAを多く入れるほど新鮮ですが、その分のEAも増え、冷暖房のエネルギーは余分にかかります。ここを上手に回収するのが「全熱交換器」です。

換気の基本との関係

OAを入れEAを出す——これがまさに「換気」です。必要なOAの量（必要換気量）は、人数や部屋の使い方で決まります。給気と排気のどちらを機械で行うかで、第1種・第2種・第3種換気に分かれます。

AHU・FCU・全熱交換器とのつながり

この4つの空気を実際にやりとりしているのがAHU（空調機）です。各部屋を個別に冷暖するFCUや、捨てる空気の熱を回収する全熱交換器も、この流れの中で働いています。

👉 くわしく知りたい方はこちらAHU（空調機）とは？空気を整えてダクトで送る仕組みを初心者にもやさしく図解

👉 くわしく知りたい方はこちら全熱交換器とは？換気で省エネできる仕組みを初心者にもやさしく図解

👉 くわしく知りたい方はこちらFCU（ファンコイルユニット）とは？各部屋を冷暖する仕組みを初心者にもやさしく図解

試験で問われるポイント

• OA＝外気・SA＝給気・RA＝還気・EA＝排気。記号と日本語・意味をセットで。
• 空気の流れ：OA＋RA→（処理）→SA→室→RA→再利用＋EA。
• OAを入れEAを出す＝換気。回収の工夫が全熱交換器。
