冷凍サイクルとは？熱を運んで冷やす仕組みを初心者にもやさしく図解
冷凍サイクルってなに？（まず“冷やす”仕組み）
熱は放っておくと、温度の高いほうから低いほうへ自然に流れます。ところが冷蔵庫やエアコン冷房は、その流れに逆らって、冷たい場所からさらに熱を汲み出し、外へ捨てています。
これを冷媒の循環で実現するのが冷凍サイクルです。だから冷蔵庫の中は冷え、背面（外側）は温かくなります——庫内の熱を運び出して、外へ捨てているのです。

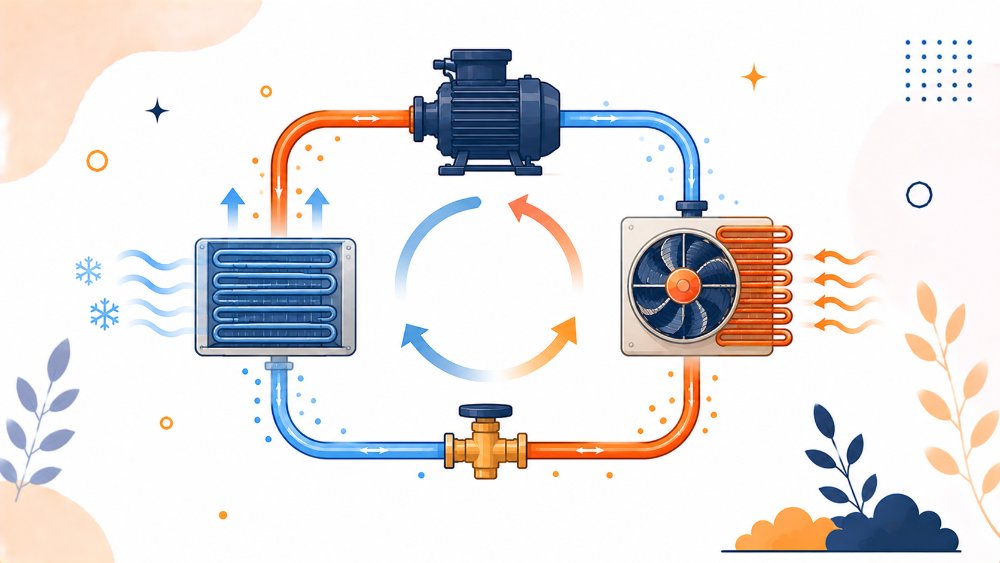

4つの工程（冷蔵庫・冷房を例に）
冷媒は次の4つを繰り返して循環します。
| 工程 | はたらき（冷やす場合） |
|---|---|
| ①蒸発器（冷やしたい側） | 低圧・低温の冷媒が蒸発して、冷やしたい場所の熱を奪う（液→気）。 |
| ②圧縮機 | 気体の冷媒を圧縮して高温・高圧にする。 |
| ③凝縮器（外側） | 高温の冷媒が外へ熱を放して液に戻る（気→液）。 |
| ④膨張弁 | 液の冷媒を減圧して低温・低圧に戻す。そして①へ。 |
例例え：部屋の熱を外へ運び出すポンプ
冷凍サイクルは、いわば「熱を運び出すポンプ」です。冷蔵庫なら庫内の熱を、冷房なら部屋の熱を、せっせと外へ運び出しています。
冷蔵庫の背面やエアコンの室外機が温かいのは、運び出した熱をそこで捨てているからです。
逆向きに使えば暖房もできる（ヒートポンプ）
ここがエアコンの面白いところです。同じ冷凍サイクルを逆向きに使うと、今度は外から熱を奪って室内へ放出＝暖房になります。
冷房と暖房で流れの向きを切り替えているのが四方弁です。
例「冷たい外気でなぜ暖房できるの？」の答え
暖房は冷たい外気をそのまま入れているわけではありません。「冷たい＝熱がゼロ」ではなく（本当のゼロは−273℃）、外気にも熱はあります。
その熱を冷媒が吸い、圧縮機で室温より高い温度まで上げてから、室内に放出しているのです。だから真冬でも暖房ができ、室外機は冷たい風（熱を奪われた外気）を出します。
COP（効率）との関係
なぜ？熱を運ぶのが上手＝省エネ
冷凍サイクルが少ない電気でたくさんの熱を運ぶほど、効率の指標COP（成績係数）が高くなります。
運ぶ相手の温度差が大きい（真夏・真冬など条件が厳しい）ほど運ぶのが大変になり、COPは下がります。
👉 くわしく知りたい方はこちら成績係数（COP）とは？エアコンの“燃費”を初心者にもやさしく図解
試験で問われるポイント
- 基本は冷やす方向：蒸発器で熱を奪い、凝縮器で熱を捨てる。
- 4工程：蒸発器→圧縮機→凝縮器→膨張弁の順と、冷媒の状態変化（液⇄気）。
- 蒸発器＝吸熱（低圧低温）／凝縮器＝放熱（高圧高温）。圧縮で高温・高圧。
- p-h線図（モリエル線図）（冷媒の圧力と持っている熱の量の関係を表したグラフ）の基礎、逆向きで暖房（ヒートポンプ）。
冷凍サイクルは冷凍・空調分野で特によく取り上げられるテーマです。過去問で4工程やp-h線図を確認しましょう。
まとめこの記事のまとめ
- 冷凍サイクル＝冷媒を循環させて熱を“運ぶ”仕組み。基本は冷やす方向（熱を奪って外へ捨てる）。
- 4工程：蒸発器（吸熱）→圧縮機（高温高圧）→凝縮器（放熱）→膨張弁（減圧）。
- 冷蔵庫の背面・室外機が温かいのは、運び出した熱を捨てているから。
- 逆向きに使うと暖房（四方弁で切替）。外気の熱を汲み、圧縮で温度を上げて室内へ。
- 熱を運ぶのが上手なほどCOPが高い。
よくある質問（FAQ）
Q. なぜ「冷凍」サイクルなの？
A. 基本のはたらきが“冷やす”（熱を奪って外へ捨てる）ことだからです。冷蔵庫・冷凍機・冷房がこの代表例です。
Q. 冷蔵庫の背面が温かいのはなぜ？
A. 庫内から奪った熱を、背面の凝縮器で外へ捨てているためです。冷やすとは「熱を別の場所へ運び出す」ことなのです。
Q. 冷たい外気でなぜ暖房できるの？
A. 冷凍サイクルを逆向きに使い、外気の熱を冷媒が吸って、圧縮機で室温以上に温度を上げてから室内へ放すためです。
Q. 冷房と暖房の切り替えはどうやるの？
A. 四方弁で冷媒の流れる向きを切り替えます。冷房は室内の熱を外へ、暖房は外の熱を室内へ運びます。
