カルノーサイクルとは？最も効率のよい理想サイクルを初心者にもやさしく図解
カルノーサイクルってなに？
熱機関とは、熱を受け取って一部を仕事（動力）に変える機械のこと（エンジンなど）。カルノーサイクルは、2つの温度（高温の熱源・低温の熱源）の間で動く理想の熱機関で、同じ温度条件ならこれ以上効率のよいサイクルは存在しません。
つまり「効率の最高記録」を示す理論上の基準です。
用語カルノーサイクルとは？

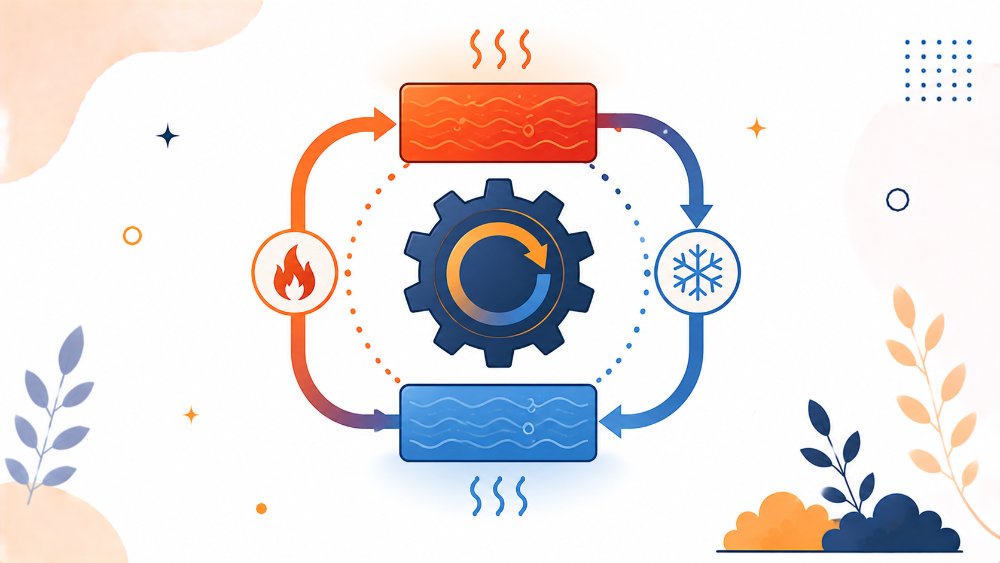

高温源から熱を受け取り、一部を仕事に変え、残りを低温源へ捨てる——という流れの理想的なサイクル。
4つの過程（等温膨張・断熱膨張・等温圧縮・断熱圧縮。等温＝温度を一定に保つ、断熱＝熱の出入りがない）からなりますが、まずは「2つの温度の間で動く、効率の上限を示す理想サイクル」と覚えておけば十分です。
効率は「温度差」で決まる
カルノーサイクルの効率は、高温と低温の差が大きいほど高くなります。式はとてもシンプルです。
例燃費の「理論上の最高値」のようなもの
車の燃費に「理論上ここまでしか伸ばせない」という上限があるように、熱機関にも効率の天井があります。
その天井を示すのがカルノー効率（カルノーサイクルの効率）です。実際の機械はそこまで届きませんが、「目標の上限」として設計の指標になります。
逆向きに動かすと冷凍機・ヒートポンプ（逆カルノーサイクル）
例現場での使いどころ：冷凍・空調の理想効率
カルノーサイクルを逆向きに動かすと、低温側から熱をくみ上げて高温側へ捨てる動きになります。これが冷凍サイクル（冷凍機・エアコン）の理想形＝逆カルノーサイクルです。
このときも高温と低温の温度差が小さいほど効率（COP）が高くなります。だから「外気温が穏やかなほどエアコンは省エネ」になるのです。
👉 くわしく知りたい方はこちら冷凍サイクルとは？熱を運んで冷やす仕組みを初心者にもやさしく図解
逆カルノーサイクルのCOPは、温度だけで決まる
逆カルノーサイクル（理想の冷凍機）のCOPは、絶対温度（K）を使って次の式で表せます。低温側の温度をT2、高温側の温度をT1とすると、
冷凍のCOP＝T2÷（T1－T2）
暖房（ヒートポンプ）のCOP＝T1÷（T1－T2）
分母が温度差なので、温度差が小さいほどCOPは大きくなります。2つの式の差はちょうど1で、「暖房のCOP＝冷凍のCOP＋1」がここでも成り立ちます（第5回）。
例えば、蒸発温度－10℃（263K）、凝縮温度40℃（313K）なら、冷凍のCOP＝263÷50≒5.3。凝縮温度を30℃（303K）に下げると、263÷40≒6.6に上がります。凝縮温度を10℃下げるだけで、理想の上限がこれだけ変わるわけです。
理想・理論・実際──COPの3段の階段
COPには3つの段階がある、と考えると整理しやすくなります。
①逆カルノーサイクル … 温度だけで決まる、理論上の上限。
②理論冷凍サイクル … 実際の冷媒の性質を使って、p-h線図の上で計算するCOP（第4回・第5回）。①より小さい。
③実際の装置 … ②に断熱効率と機械効率をかけたCOP（第5回）。②よりさらに小さい。
どの段階でも共通しているのは、温度差（圧力差）が大きいほどCOPが下がることです。実際の装置では、温度差が大きいと断熱効率や機械効率まで下がるので、落ち方はさらに大きくなります。温度差がとても大きい冷凍庫などで二段圧縮（第2回）を使うのは、このためです。
試験で問われるポイント
- カルノーサイクル＝理論上もっとも効率のよい理想サイクル（効率の上限）。
- 効率は温度差で決まる（高温と低温の差が大きいほど高効率）。温度は絶対温度（K。考えられる最も低い温度を起点にした温度）。
- 4過程：等温膨張→断熱膨張→等温圧縮→断熱圧縮。
- 逆カルノーサイクル＝冷凍機・ヒートポンプの理想（温度差が小さいほど高COP）。
カルノーサイクル・熱機関の効率は冷凍空調分野で問われます。過去問で式と考え方を確認しましょう。
まとめこの記事のまとめ
- カルノーサイクル＝2温度間で動く、理論上もっとも効率のよい理想サイクル。効率の上限を示す。
- 効率＝1−（低温÷高温）。絶対温度（K）で計算し、温度差が大きいほど高効率。
- 実際の機械はここまで届かないが、目標の天井として使う。
- 逆カルノーサイクルは冷凍機・ヒートポンプの理想（温度差が小さいほど高COP）。
過去問で確かめる 3問
カルノーサイクルそのものを直接たずねる問題は、令和元〜7年度の保安管理技術には見当たりません。そのかわり、この回のテーマである「温度差とCOP」「理想と実際の差」を問う問題はよく出ます。第1〜7回の内容で解ける3問を選びました。問題文は、各年度の過去問ページで確認できます。冷凍三種は「正しい記述の組合せ」を選ぶ形なので、記述を1つずつ〇か×かで見ていきます。
令和3年度 保安管理技術 問3 冷凍能力・軸動力・成績係数
イ × 軸動力は「実際の圧縮動力＋機械的摩擦損失動力」。理論断熱圧縮動力に足すのではない（第5回）。
ロ 〇 全断熱効率が低いほど、ロスの熱が加わって吐出しガスの比エンタルピーは大きくなる（第5回）。
ハ × 実際のCOP＝理論COP×断熱効率×機械効率。体積効率ではない。
ニ 〇 摩擦のロスが熱として冷媒に加わるなら、実際のヒートポンプCOP＝実際の冷凍COP＋1（第5回）。
正しいのはロ・ニで、正解（3）です。 → 令和3年度 保安管理技術の解説
令和2年度 保安管理技術 問3 圧縮機の性能・軸動力
イ × 実際のCOPにかけるのは断熱効率と機械効率だけ。体積効率はかけない。
ロ × 軸動力を出すには、断熱効率だけでなく機械効率も要る。
ハ 〇 往復圧縮機の断熱効率は、圧力比が大きいほど小さい。
ニ 〇 実際の吸込み蒸気量＝ピストン押しのけ量×体積効率（第5回）。
正しいのはハ・ニで、正解（3）です。 → 令和2年度 保安管理技術の解説
令和4年度 保安管理技術 問2 冷凍サイクル・熱の移動
イ 〇 入口と出口の温度差にあまり差がなければ、算術平均温度差で対数平均温度差を近似できる（第2回）。
ロ 〇 二段圧縮は途中で過熱分を除くので、高段の吐出しガス温度が単段より低い（第2回）。
ハ × 蒸発圧力が下がる・凝縮圧力が上がると、温度差が広がってCOPは小さくなる。
ニ × 壁の表面と流体の間の比例係数は熱伝達率。熱伝導率ではない（第2回）。
正しいのはイ・ロで、正解（1）です。 → 令和4年度 保安管理技術の解説
よくある質問（FAQ）
Q. カルノーサイクルは実際に作れるの？
A. 作れません。あくまで理論上の理想サイクルで、効率の上限（基準）を示すためのものです。実際の機械はそれより低い効率になります。
Q. なぜ温度差が大きいほど効率が高いの？
A. 効率＝1−（低温÷高温）なので、高温が高く低温が低い（差が大きい）ほど、引く値が小さくなり効率が上がるためです。
Q. 絶対温度って何？
A. −273℃を0とする温度の測り方で、単位はK（ケルビン）。K＝℃＋273で計算します。効率の式では必ず絶対温度を使います。
Q. 冷凍機やエアコンにも関係ある？
A. あります。逆カルノーサイクルが冷凍・ヒートポンプの理想効率を示し、温度差が小さいほどCOPが高くなります。
