【候補問題No.12】複線図の書き方｜ＰＦ管は接地が要らない【第二種電気工事士】
第二種電気工事士の技能試験は、13問の候補問題があらかじめ公表されています。当日はそのうち1問が出題される仕組みです。この記事ではNo.12を、知識ゼロの人が読んでも複線図（実際の電線を一本ずつ描き分けた配線図）が書けるところまで分解します。
No.12はＰＦ管（合成樹脂製可とう電線管）の問題です。No.11の金属管とよく似ていますが、いちばん大きな違いは「接地（漏れた電気を地面へ逃がす仕組み）が要らない」ことです。
この記事でわかること
- 候補問題No.12にどんな器具が出てくるか
- ＰＦ管と金属管のちがい
- なぜＰＦ管には接地が要らないのか
- 複線図を白→黒→戻りの3ステップで書く手順
候補問題No.12はどんな問題か
- 電源は 1φ2W 100V。ボックスまでは VVF 2.0-2C
- アウトレットボックスが1つと、ジョイントボックス（電線どうしをつなぐ場所）が1つ
- ランプレセプタクル（ロ）が1つ
- 引掛シーリング（角形・イ）が1つ
- 点滅器イ（照明のスイッチ）が1つ
- 点滅器ロとコンセントが同じボックスに。そこまでは IV 1.6（ＰＦ16）＝ＰＦ管の中を通します
まず用語をそろえます
- ＰＦ管…「合成樹脂製可とう電線管」の略です。プラスチックでできた、蛇腹状の曲がる管のこと。「可とう（かとう）」は柔らかく曲がるという意味です。
- ＰＦ16…太さ（呼び径16mm）のＰＦ管です。
- ＩＶ線…1本ずつバラになった電線です。ケーブルのように外皮でまとめられていません。管の中にはこれを通します。
- コネクタ…ＰＦ管をボックスにつなぐ部品です。金属管のものとは違い、樹脂製です。
- アウトレットボックス…金属の四角い箱。電線をつなぐ場所です。

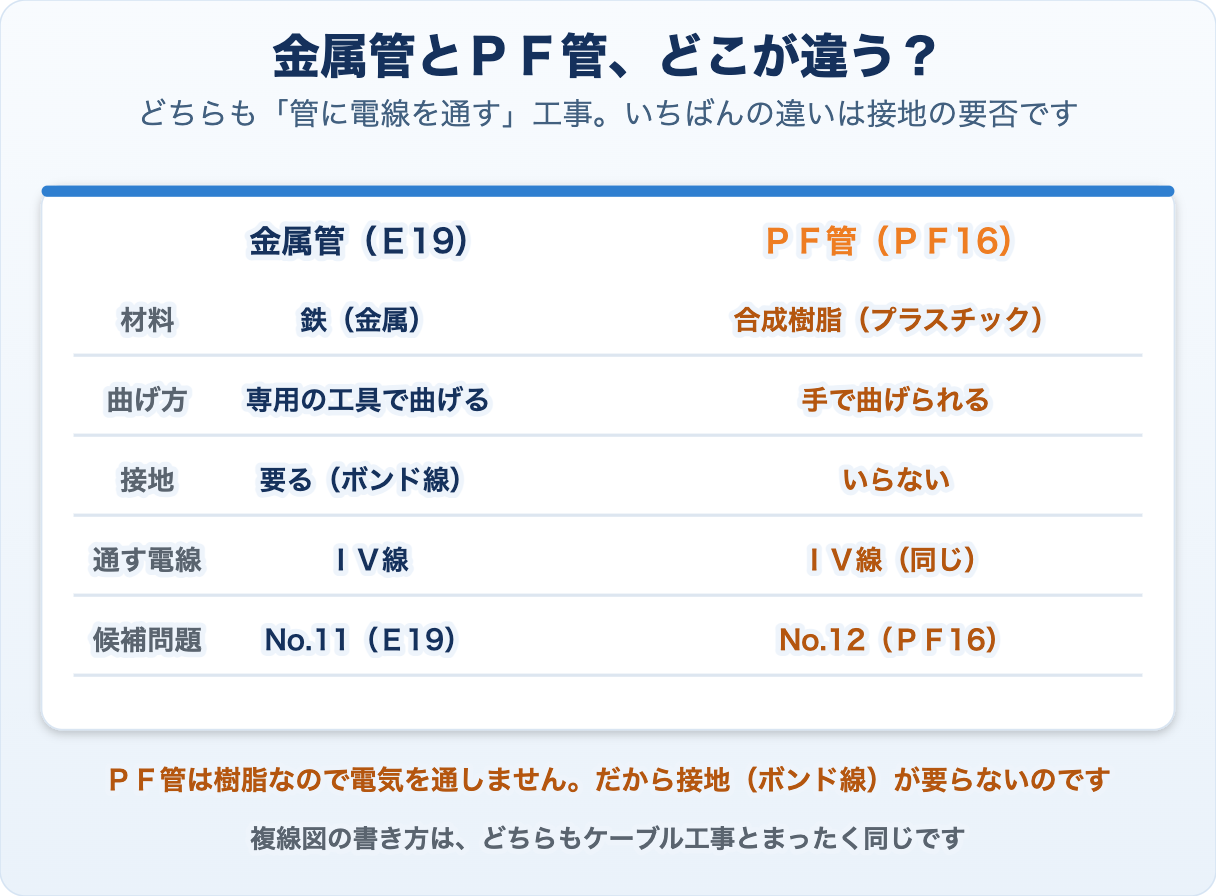

ＰＦ管と金属管のちがい
覚えるここだけ押さえる
ＰＦ管は樹脂（プラスチック）でできています。樹脂は電気を通しません。
だから、金属管のようにボンド線（金属管を接地するための線）で接地する必要がありません。ここがNo.11との最大の違いです。
そのほかにも、手で曲げられるので専用の工具が要りません。作業としてはＰＦ管のほうがやさしいと言えます。
そして複線図の書き方はどちらもまったく同じです。
複線図を3ステップで書く

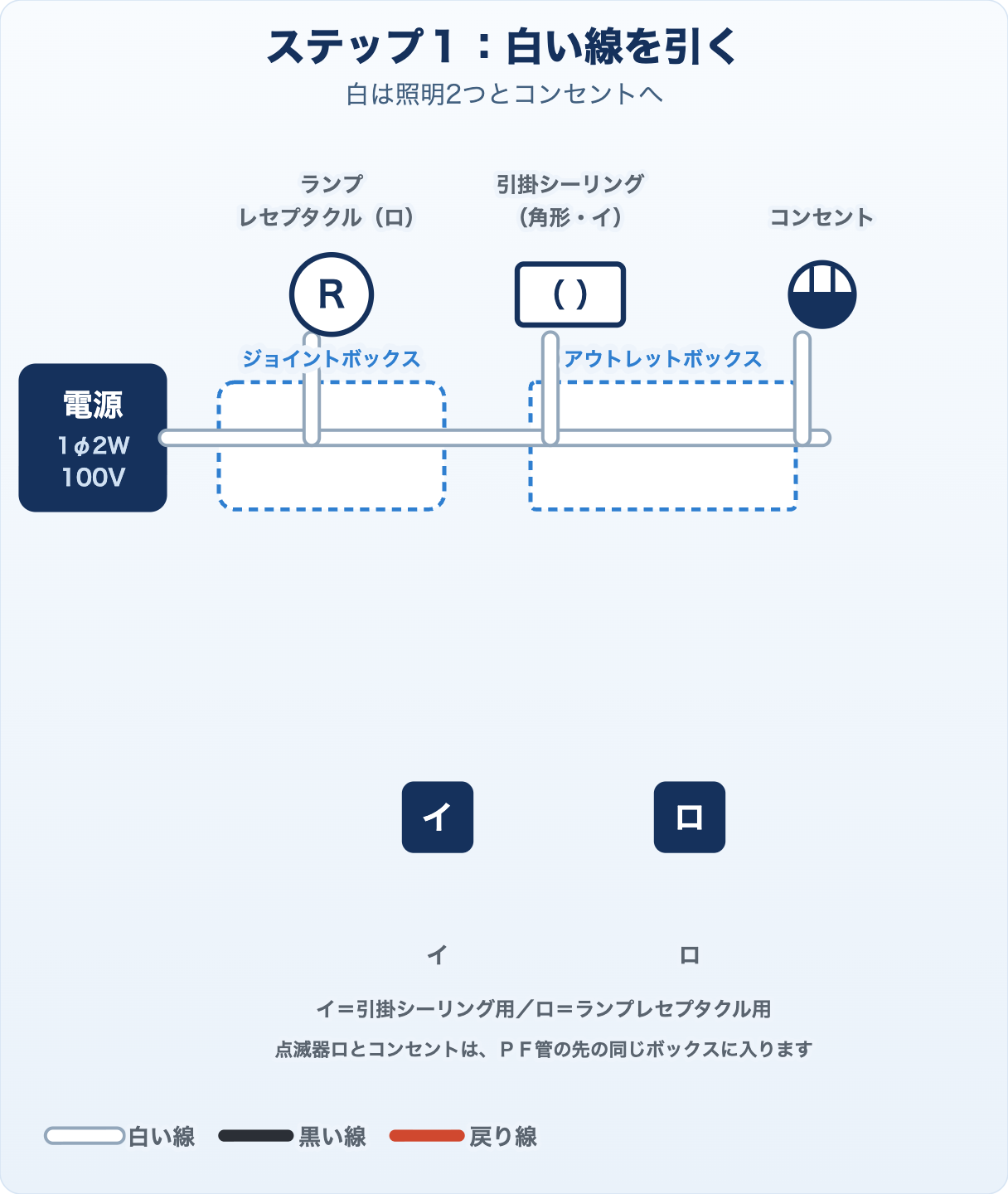

ステップ1 白い線を引く
白い線（接地側。大地とつながっている側の線）は、電気を使うものにつなぎます。ランプレセプタクル・引掛シーリング・コンセントの3つです。
点滅器には白を引きません。

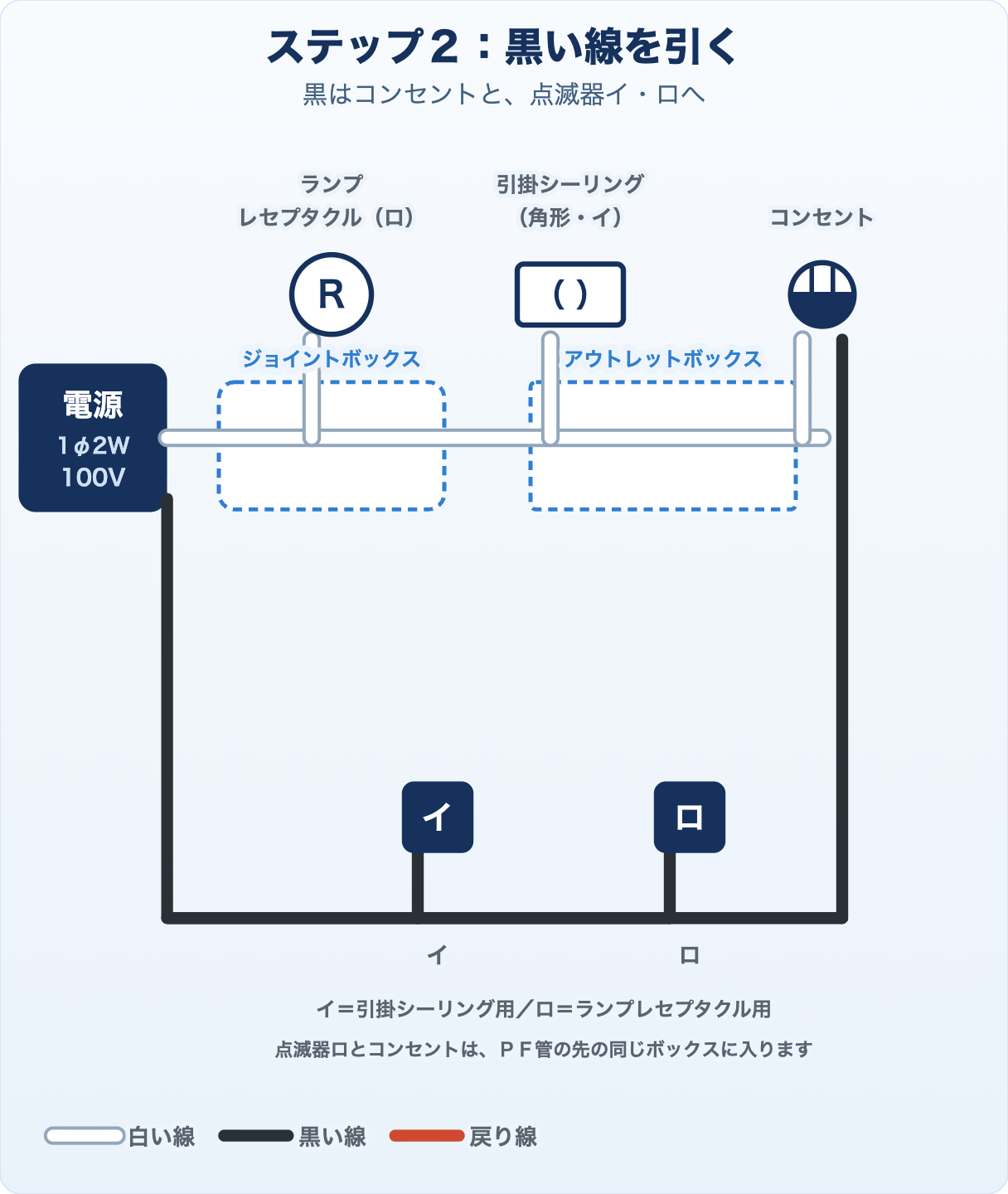

ステップ2 黒い線を引く
黒い線（非接地側。電気を送り出す側の線）の行き先は3つです。
- コンセント（スイッチを通さず直接）
- 点滅器イ
- 点滅器ロ

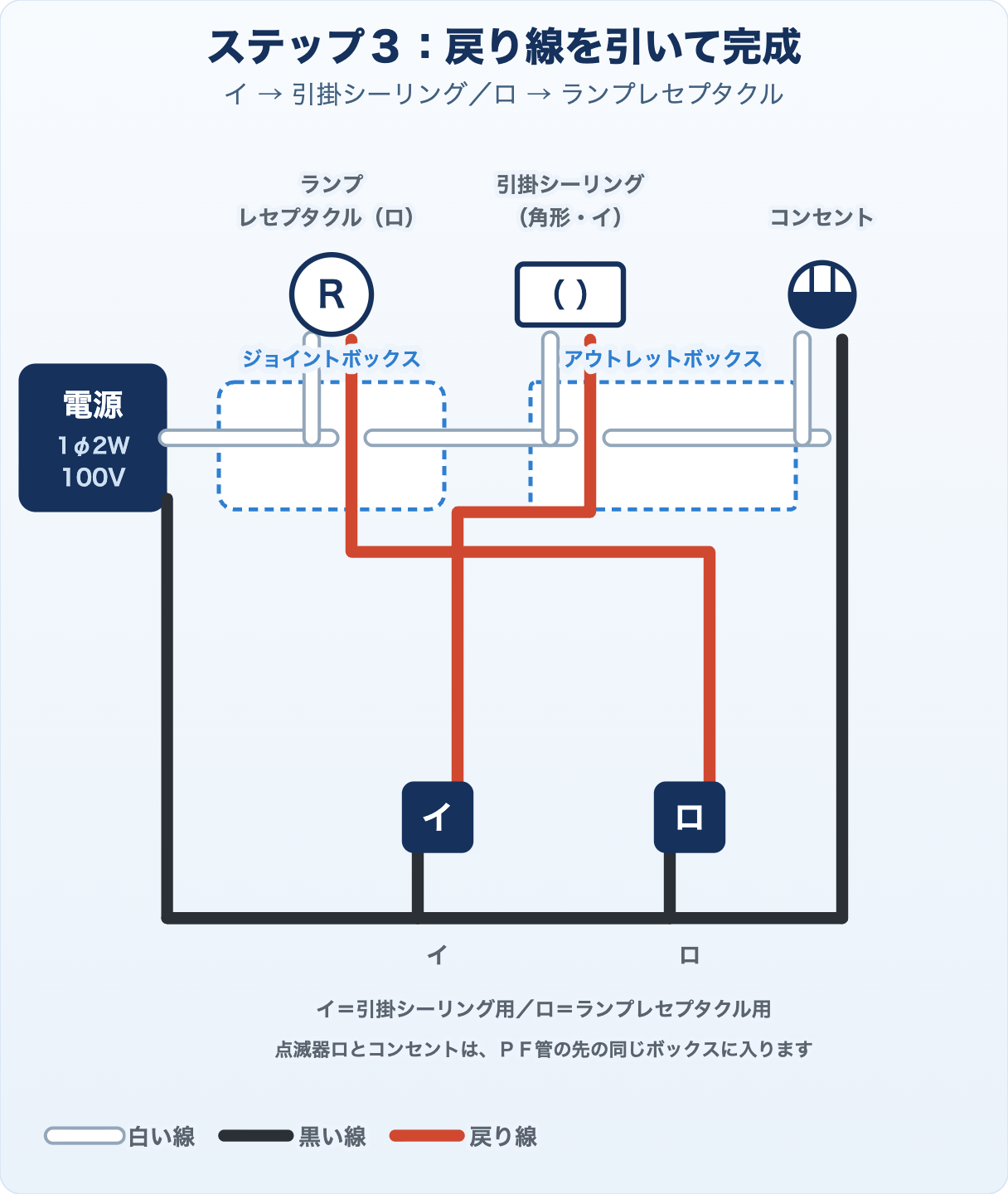

ステップ3 戻り線を引く
戻り線（スイッチから照明へ戻っていく線）は2本。同じ文字どうしをつなぎます。
- 点滅器イ → 引掛シーリング（イ）
- 点滅器ロ → ランプレセプタクル（ロ）
これで完成です。
用語ＰＦ管の中を通る線の本数を数えておく
点滅器ロとコンセントはＰＦ管の先の同じボックスにあります。
複線図ができたら、その区間を横切る線が何本あるかを数えてください。その本数ぶんのＩＶ線を管に通します。
ケーブルなら「何芯か」で決まりますが、管工事では自分で必要な本数を用意します。ここが管工事の共通点です。
間違えやすいところ
ＰＦ管に接地をつけてしまう
No.11の金属管を先に練習した人がやりがちです。ＰＦ管は樹脂なので接地は要りません。ただしアウトレットボックス（金属）側の扱いは当日の施工条件で確認してください。
コネクタの取り付けが甘い
ＰＦ管用のコネクタはカチッと止まるまで押し込みます。抜けてしまうと欠陥（その時点で不合格になる誤り）です。練習で一度は付け外ししておきましょう。
ＩＶ線の本数を間違える
複線図でその区間を横切る線を数えてから通してください。足りないと最後につながりません。
イとロを取り違える
点滅器イは引掛シーリング、点滅器ロはランプレセプタクルです。同じ文字どうしが相手だと覚えてください。No.11とは組み合わせが違うので、記憶ではなく図で確認しましょう。
覚える電線の色と本数について
この記事で説明しているのは、複線図のつながり方です。実際に使う電線の太さ・本数、ボックスの接地の扱い、リングスリーブ（電線どうしをまとめてつなぐ金属の筒）の大きさや刻印は、試験当日に配られる問題用紙の「施工条件」に書かれています。候補問題の公表段階では決まっていないので、当日の指示を必ず読んでください。
よくある質問
Q. 「可とう」ってどういう意味ですか？
A. 柔らかく曲げられるという意味です。ＰＦ管は蛇腹状になっていて、手で自由に曲げられます。金属管のように専用の工具は要りません。
Q. ＰＦ管と金属管、どちらが試験で有利ですか？
A. 作業としてはＰＦ管のほうがやさしいです。曲げるのに工具が要らず、ボンド線もありません。ただし複線図の難しさは同じなので、どちらが出ても対応できるようにしておきましょう。
Q. なぜＰＦ管は接地が要らないのですか？
A. 樹脂は電気を通さないからです。金属管は電気を通すので、万一のときに管に電気が流れて感電する危険があります。ＰＦ管はそもそも電気が流れないので、その心配がありません。
Q. No.11とNo.12は同じ問題ですか？
A. 器具の顔ぶれは似ていますが、管の種類と、どのスイッチが管の先にあるかが違います。複線図もよく見ると別物なので、それぞれ書いて練習してください。
