第二種電気工事士の技能試験は、13問の候補問題があらかじめ公表されています。当日はそのうち1問が出題される仕組みです。この記事ではNo.6を、知識ゼロの人が読んでも複線図が書けるところまで分解します。

No.6は3路スイッチが出てくる問題です。「階段の上と下、どちらでも電気を消せる」あの仕組みで、候補問題13問のなかで、ここが最初の大きな壁になりやすいでしょう。

ただ、仕組みさえ分かれば、書き方には決まった型があります。順番に見ていきましょう。

この記事でわかること

候補問題No.6にどんな器具が出てくるか
3路スイッチで2か所から消せるしくみ
0番・1番・3番という端子の意味
複線図を4ステップで書く手順

候補問題No.6はどんな問題か
- まず用語をそろえます
3路スイッチのしくみ
複線図を4ステップで書く
間違えやすいところ
よくある質問
次に読む
複線図が書けたら、次は手を動かす番です

候補問題No.6はどんな問題か

公表されている配線図（単線図）は、こういう内容です。

電源は 1φ2W 100V。電源からジョイントボックスまでは VVF 2.0-2C
ジョイントボックスが2つ
引掛シーリング（角形・イ）が2つ。うち1つは施工省略
露出形コンセントが1つ
3路スイッチ（イ）が2つ。図記号は黒い丸●の横に小さく 3

まず用語をそろえます

3路スイッチ…2か所から同じ照明を点けたり消したりできるスイッチです。階段の上と下、長い廊下の両端などに使います。必ず2つで1組で使います。
0番・1番・3番…3路スイッチの裏にある3つの端子の番号です。本体に数字が刻印されています。
露出形コンセント…壁の中に埋め込まず、壁の表面に台座ごと取り付けるタイプのコンセントです。倉庫や屋外など、壁を掘れない場所で使います。
引掛シーリング…天井に付いている、照明器具をひねって取り付ける受け口です。No.6は角形（四角い形）。
施工省略…一点鎖線（点と線が交互の枠）で囲まれた部分。そこは作らなくてよいという意味です。

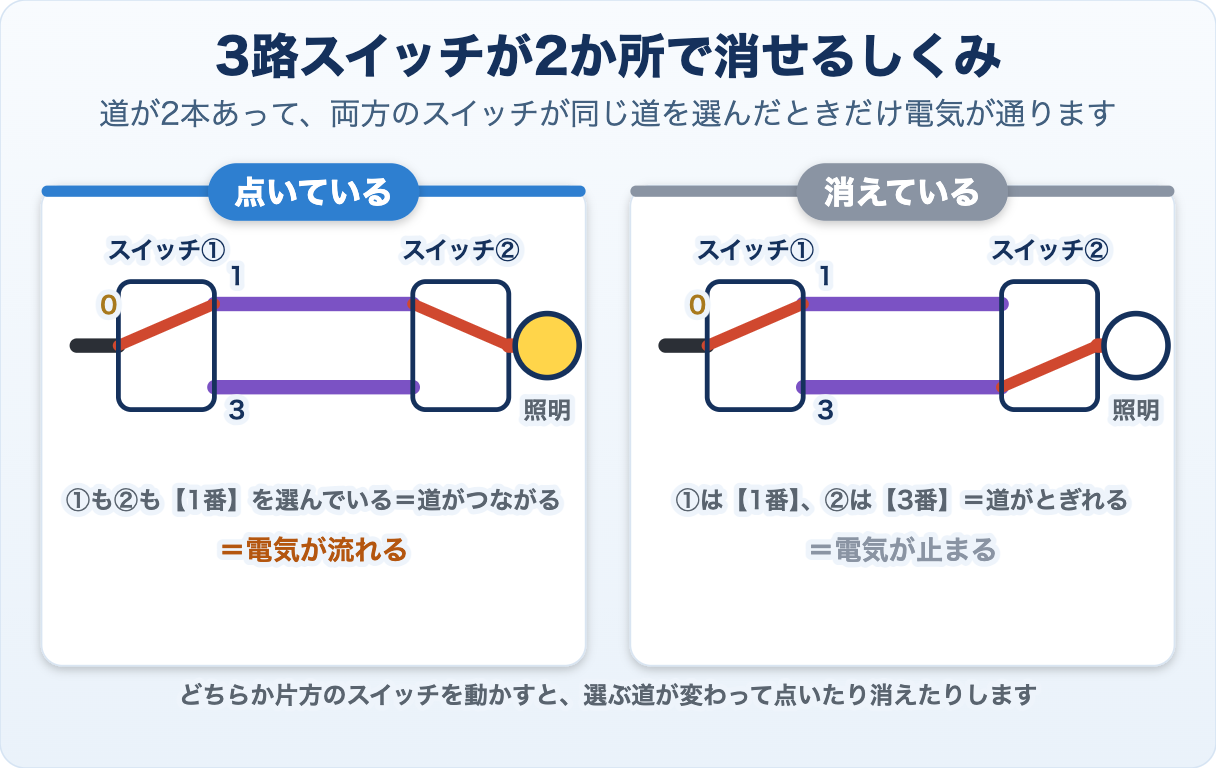

3路スイッチのしくみ

一般的なスイッチは「道をつなぐ・切る」だけでした。3路スイッチは違います。道が2本あって、そのどちらを通るかを切りかえる部品です。

覚える覚え方

3路スイッチには端子が3つあります。役割はこうです。

0番…共通端子。電気の出入り口。ここは切りかわりません
1番と3番…切りかわる側。スイッチを倒すと、0番がつながる相手が1番と3番のあいだで入れかわります

スイッチ2つのあいだには道が2本（1番どうし、3番どうし）あります。両方のスイッチが同じ道を選んだときだけ電気が通って、照明が点きます。

だから、どちらか片方を動かすだけで点いたり消えたりするのです。

ここで大事なのは、0番だけが特別ということです。1番と3番は入れかえても動きます（点け消しの向きが逆になるだけです）。ところが0番を間違えると正しく動きません。

複線図を4ステップで書く

これまでの「白 → 黒 → 戻り」に、3路どうしをつなぐ2本が加わって4ステップになります。

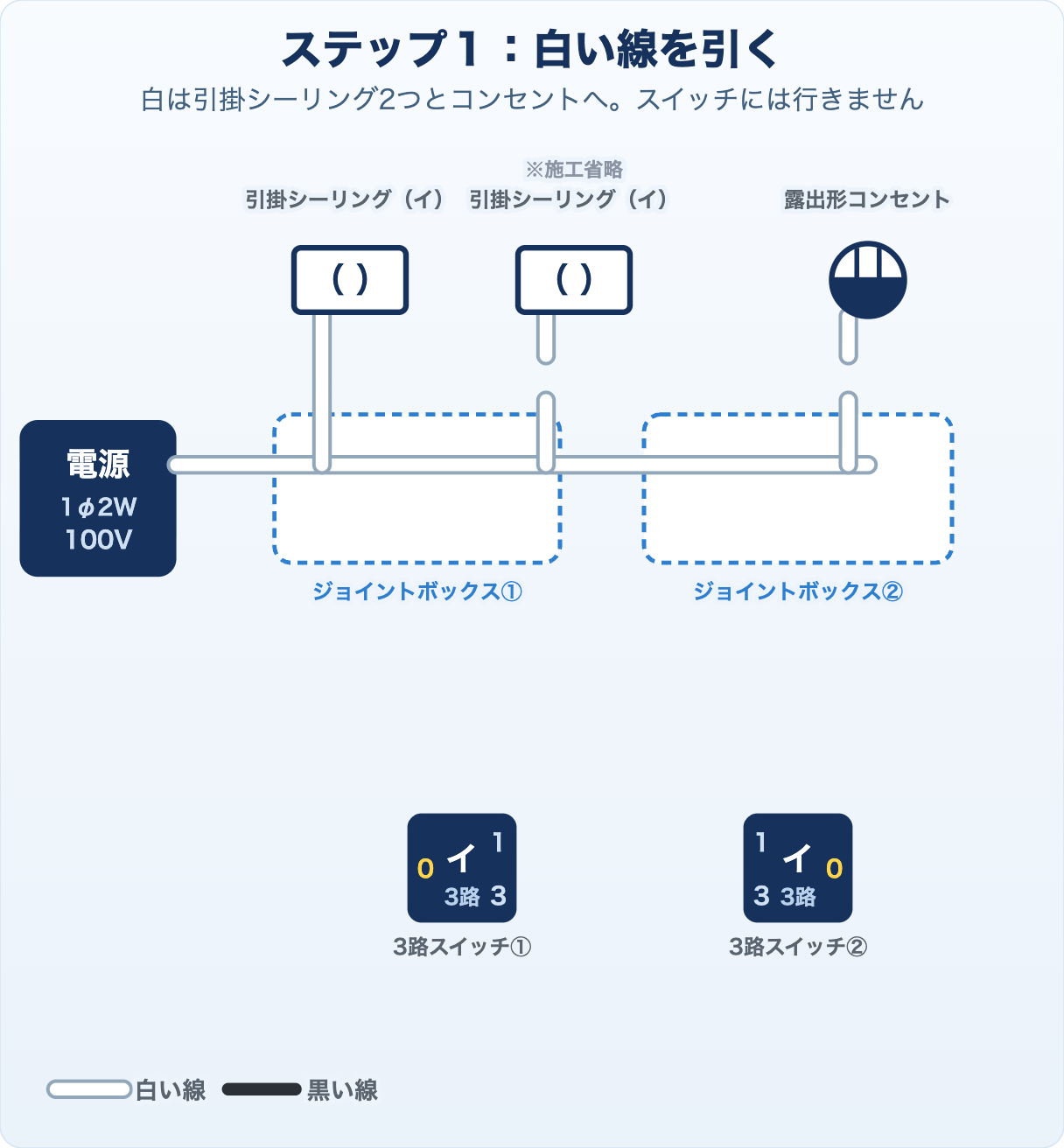

ステップ1　白い線を引く

白い線（接地側。大地とつながっている側の線）は、電気を使うものにつなぎます。引掛シーリング2つと、露出形コンセントの3つです。

3路スイッチにも白は引きません。3路スイッチも「スイッチ」なので、電気を使う器具ではないからです。この点は一般的なスイッチと変わりません。

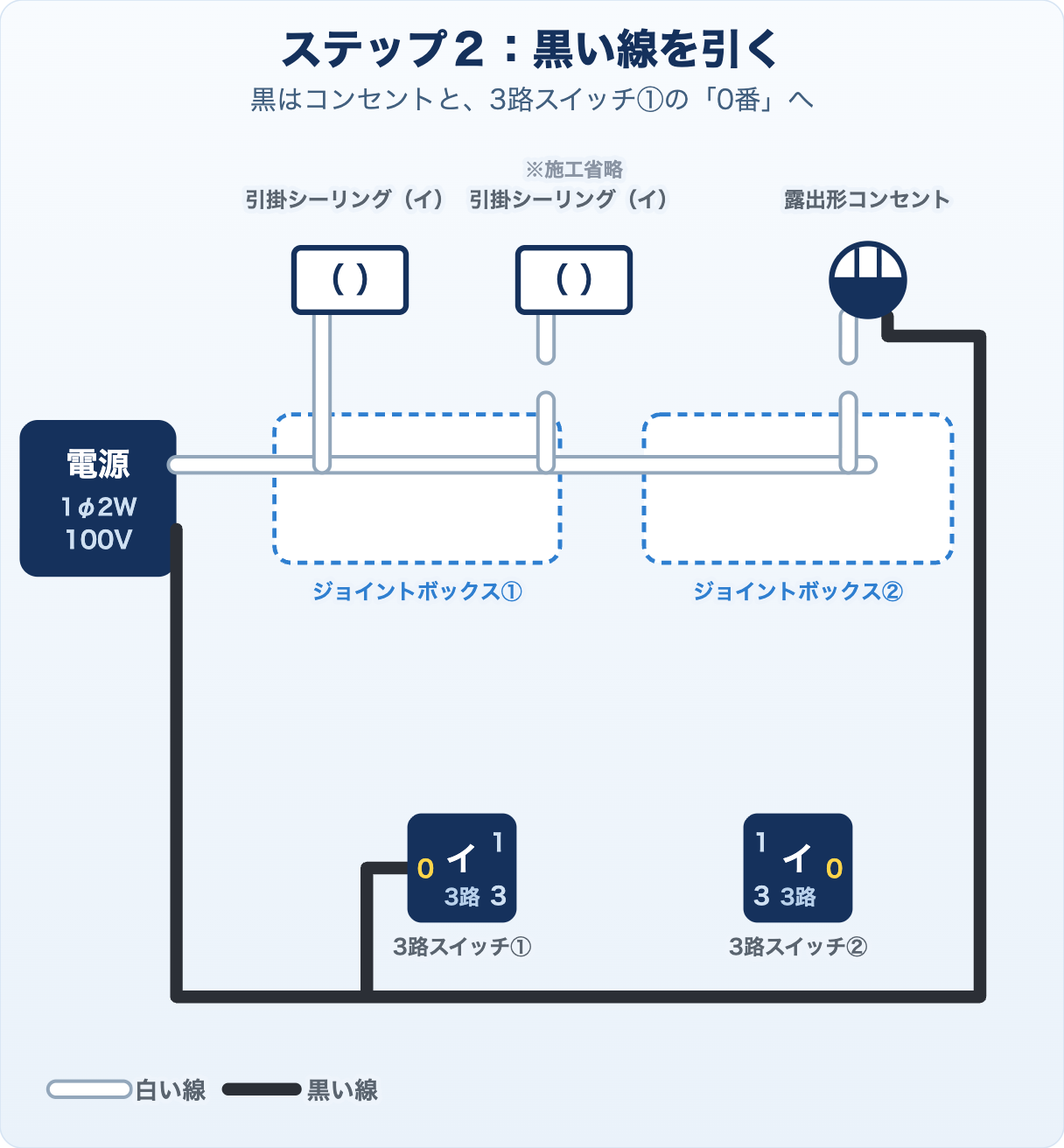

ステップ2　黒い線を引く

黒い線（非接地側。電圧がかかっている側の線）の行き先は2つです。

露出形コンセント（スイッチを通さず直接）
3路スイッチ①の「0番」

ここが最重要です。黒は0番だけ。1番にも3番にもつなぎません。0番は「電気の入口」だと覚えてください。

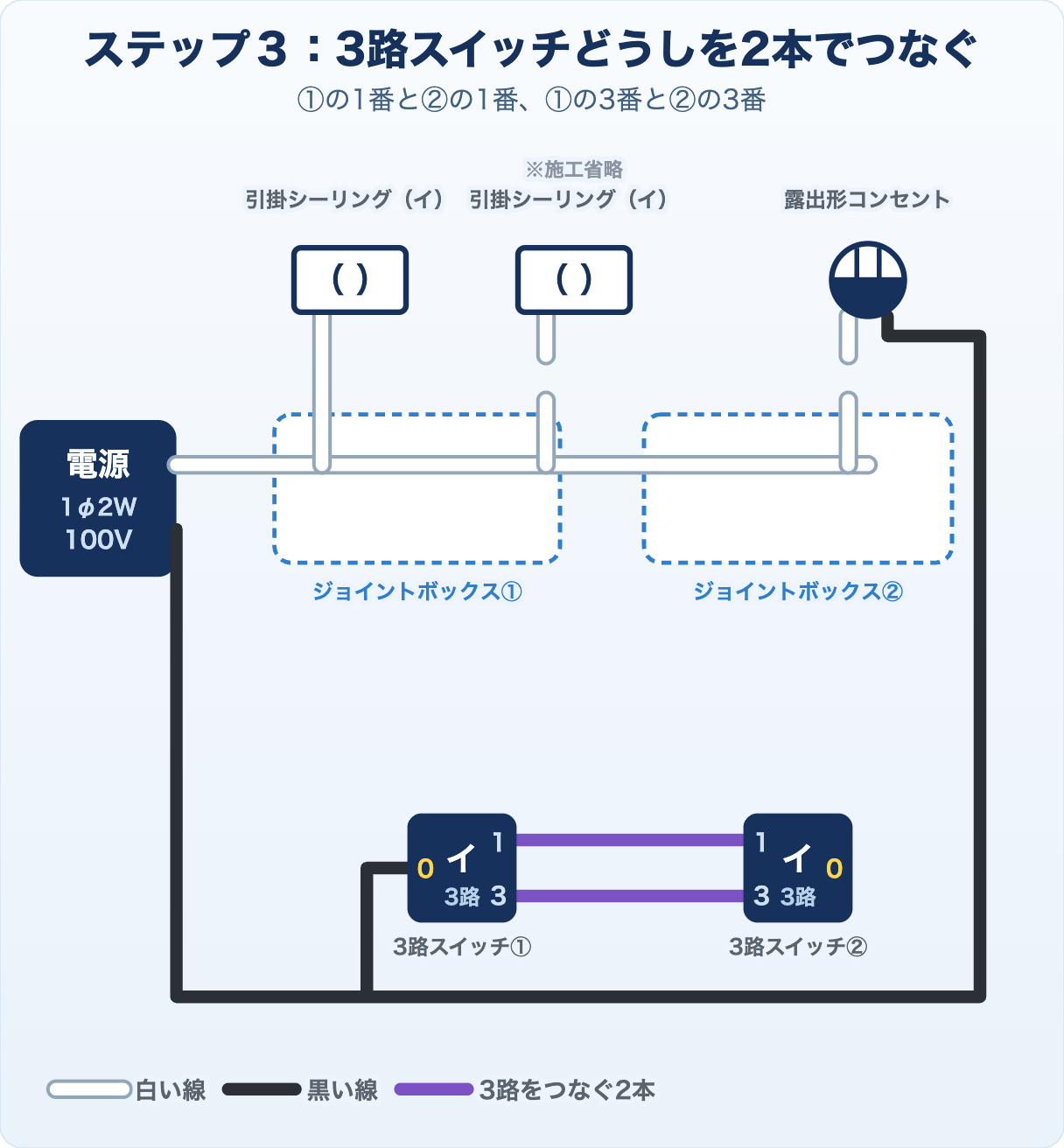

ステップ3　3路スイッチどうしを2本でつなぐ

①の1番と②の1番、①の3番と②の3番を、それぞれ1本ずつつなぎます。これが「道が2本ある」ということです。

この2本は、複線図の上では同じ番号どうしで結んでおけば大丈夫です。実際に使う電線の色は当日の施工条件で決まります。

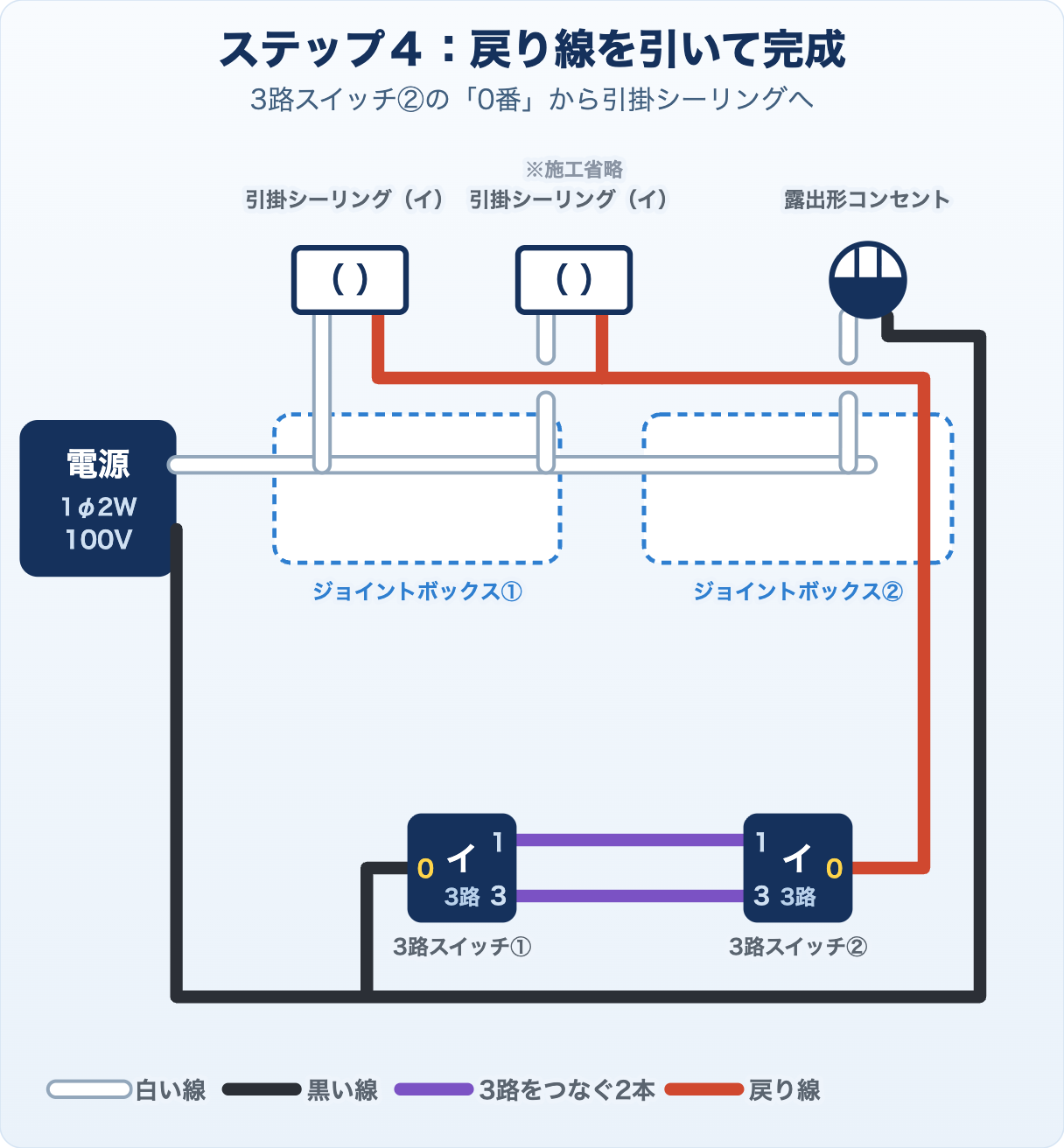

ステップ4　戻り線を引く

最後に、3路スイッチ②の「0番」から引掛シーリングへ戻しましょう。

2つの引掛シーリングはどちらも「イ」なので、2つとも同じ戻り線につなぎます。2つ同時に点いて、2つ同時に消えます。

これで完成です。

覚える3路スイッチの覚え方（これだけ）

電源の黒 → ①の0番
①の1番 → ②の1番／①の3番 → ②の3番
②の0番 → 照明

0番が両端、1番と3番が真ん中。この形さえ覚えれば、どの問題で3路が出ても同じように書けます。

間違えやすいところ

0番を間違える

特に多い失敗です。0番は電源側と照明側の「両端」に来ます。真ん中の2本（スイッチどうしをつなぐ線）は1番と3番です。0番に真ん中の線をつなぐと、正しく動きません。

3路スイッチに白い線を引いてしまう

端子が3つあるので「白も要るのでは」と思ってしまいます。3路スイッチもスイッチです。白は引きません。

引掛シーリングを1つしか戻さない

No.6の引掛シーリングは2つとも「イ」です。②の0番から出た戻り線を、2つともにつなぎます。片方だけだと、もう片方は点きません。

露出形コンセントをふつうのコンセントと勘違いする

複線図の書き方は一般的なコンセントと同じ（白と黒を直接）です。違うのは取り付け方だけで、露出形は台座に電線を通して、ネジで直接留めます。手を動かす作業だけ練習しておきましょう。

覚える電線の色と本数について

この記事で説明しているのは、複線図のつながり方です。実際に使う電線の太さ・本数、3路スイッチどうしをつなぐ2本の色、リングスリーブ（電線どうしをまとめてつなぐ金属の筒）の大きさや刻印は、試験当日に配られる問題用紙の「施工条件」に書かれています。候補問題の公表段階では決まっていないので、当日の指示を必ず読んでください。
