配管材料の種類と使い分け｜SGP・VP・ライニング管の記号が読める【管工事施工管理技士】

この記事でわかること

• 配管材料の記号（SGP・VP・VLPなど）が読めるようになります
• どの用途にどの管を使うかがわかります
• ライニング管・被覆管が何のためにあるかわかります
• それぞれの管の弱点がわかります

💡 覚え方

「白は亜鉛めっき、黒はめっきなし」。白ガス管という呼び方は現場でも使います。SGPは安いが、さびるのが最大の弱点——だから次のライニング管が生まれました。

ライニング鋼管とは？

鋼管の内側に、樹脂などの層を貼り付けた管です。鋼の強さと、樹脂のさびにくさを両立させています。

💡 覚え方

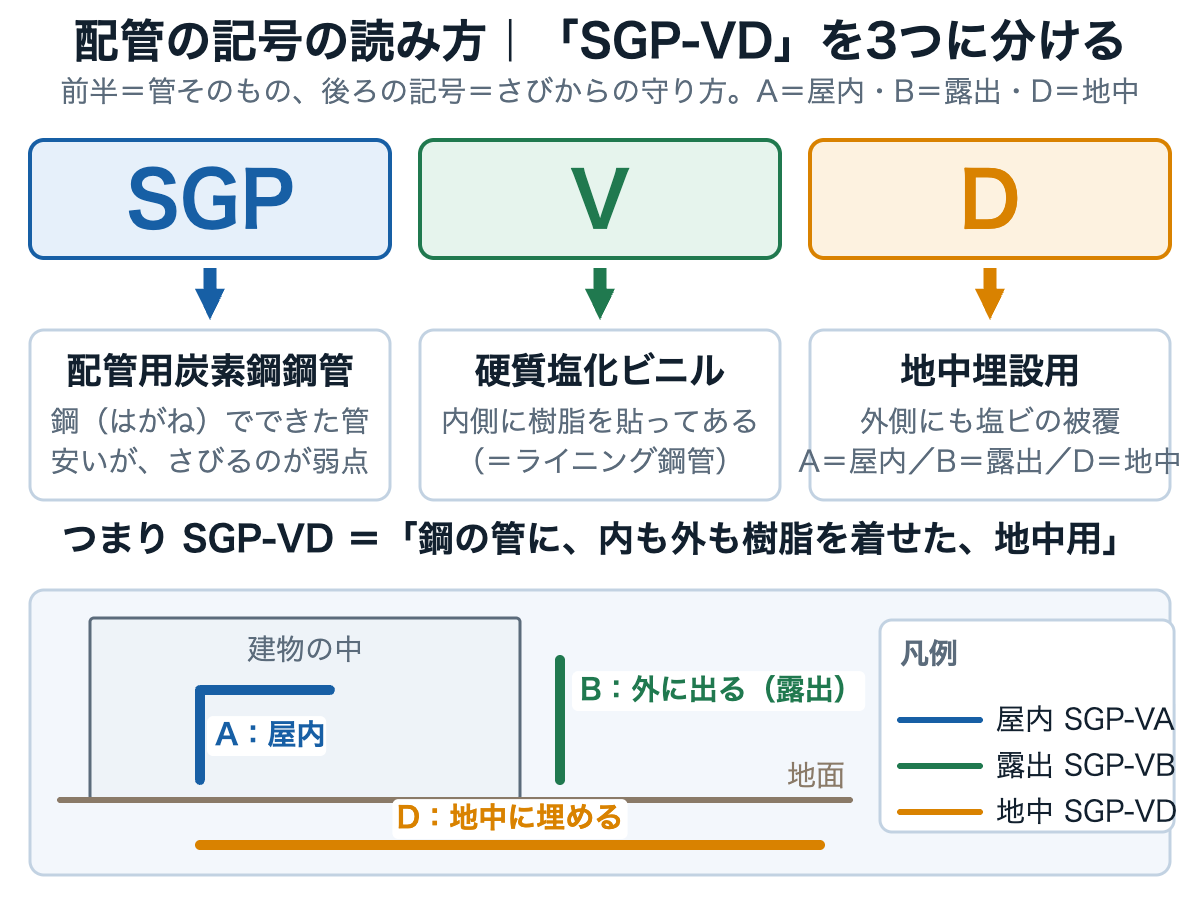

「Aは屋内、Bは露出、Dは地中」。外に行くほど外側の守りが厚くなると覚えます。D＝地中（Dochu）と語呂で覚える人も多いです。

ライニング管の施工上の注意

• ねじ切りをすると、切り口の鋼が露出する　…　管端防食継手を使って、切り口が水に触れないようにする。
• 火であぶってはいけない　…　内側の樹脂が焼けてしまいます。溶接接合はできません。
• 切断は、専用の切断機（バンドソーなど）で。パイプカッターは管が変形するので不可。

VPとVUのちがい

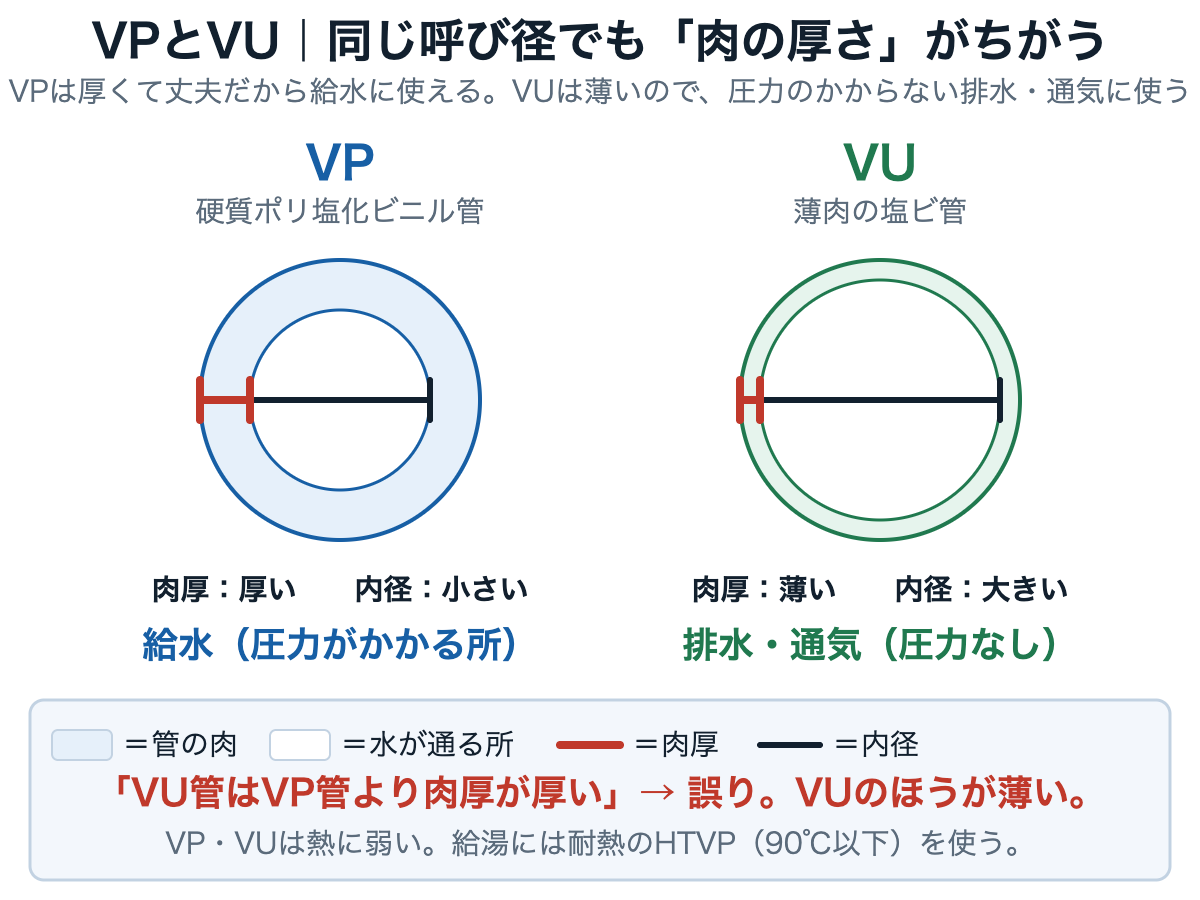

• VPのほうが肉厚で丈夫。圧力がかかる給水に使える。
• VUは薄い。排水・通気など、圧力がかからない所に使う。
• 同じ呼び径でも、VUのほうが内径が大きい（肉が薄いぶん）。

樹脂管の弱点

①熱に弱い　…　ふつうの塩ビは40℃くらいまで。給湯には耐熱品を使う。
②紫外線に弱い　…　屋外の露出では劣化するので、塗装や被覆が必要。
③線膨張係数が大きい　…　鋼管の7倍ほど伸び縮みするので、伸縮の逃げを設ける。
④火に弱い　…　防火区画の貫通には耐火材が必要（第54回）。

• 給湯・冷媒配管・医療ガスによく使う
• 肉厚でK・L・Mの3種類　…　K（厚い）＞ L ＞ M（薄い）
• 加工しやすく、腐食に強い
• 弱点　…　アンモニアに弱い／流速が速いとかい食（エロージョン）／異種金属接触腐食（第34回）

かい食（潰食・エロージョン）とは？

速い水流によって、管の内面がえぐられていく現象です。とくに曲がりの外側やT字の分岐で起きます。銅管は柔らかいので起きやすく、給湯の循環配管では流速を1.2m/s以下に抑えるのが目安とされています。

• ダクタイル鋳鉄管　…　強くてねばりがある。水道の本管に使う
• 排水用鋳鉄管　…　遮音性がよいので、集合住宅の排水立て管に使われる
• 鉛管　…　健康への影響から、給水には使わない（既存管は取り替えが進行中）

• ①記号　…　「SGP-VDは地中埋設に用いる」→正しい。
• ②VPとVU　…　「VU管はVP管より肉厚が厚い」→誤り。薄い。
• ③給湯　…　「一般の硬質塩化ビニル管（VP）を給湯配管に用いる」→誤り。
• ④ライニング管　…　「ライニング鋼管は、溶接接合ができる」→誤り。
• ⑤銅管　…　「銅管の肉厚はKタイプがいちばん厚い」→正しい。
• ⑥線膨張　…　「樹脂管は鋼管より線膨張係数が大きい」→正しい。

Q．「呼び径」と実際の内径は同じですか？

A．同じではありません。呼び径は、ほぼ内径に近い「目安の名前」であって、実寸ではありません。同じ呼び径50Aでも、管の種類や肉厚で内径は変わります。Aはミリ基準、Bはインチ基準で、50A＝2Bのように対応しています。

Q．管端防食継手を使わないと、どうなりますか？

A．ねじを切った切り口から、赤水が出るようになります。ライニング管はせっかく内面を樹脂で守っていても、ねじを切った瞬間、そこだけ鋼がむき出しになります。そこに水が当たり続けて局部的にさびる（腐食する）のです。「ライニング管には管端防食継手」はセットで覚えてください。

Q．さや管ヘッダ工法とは何ですか？

A．ヘッダ（分岐の親機）から、各水栓へ1本ずつ樹脂管を配る工法です。さや管（保護管）の中に給水管を通すので、あとから管だけ交換できます。継手が途中にないので漏水しにくく、同時に使っても水圧が変動しにくいという利点があります。集合住宅で主流になっています。

このページのまとめ

• SGP＝安いがさびる／白は亜鉛めっき、黒はめっきなし
• ライニング鋼管はA＝屋内・B＝露出・D＝地中。管端防食継手が必須、溶接不可
• VP＝厚い（給水）／VU＝薄い（排水）／HTVP＝耐熱（給湯）
• 樹脂管は熱・紫外線・伸縮・火に弱い
• 銅管はK＞L＞Mの順に厚い。かい食に注意
• 用途で選ぶ——給水・給湯・排水・冷媒でそれぞれ定番がある
