パッケージエアコンとは？仕組みと種類・ビル用マルチ（VRF）を初心者にもやさしく図解
コンビニや事務所の天井についている四角いエアコン。あれがパッケージエアコンです。大きなビルのように冷凍機やボイラーを置かなくても、機械を置くだけで空調ができるので、店舗・事務所・テナントビルで大活躍しています。この記事では、しくみ・中央熱源方式との違い・室内機の種類・ビル用マルチ（VRF）まで、図解でやさしく解説します。
パッケージエアコンとは？
圧縮機・熱交換器・ファンなど、冷房暖房に必要な機器一式をひとつのケースにパッケージ（ひとまとめ）にした空調機。室外機と室内機を冷媒配管でつないで使う。
💡 なぜ？ 冷凍機・ボイラー・AHUをそろえる中央熱源方式は大がかり。機器一式を工場でまとめてくれた「セット商品」なら、置いてつなぐだけで空調が完成するから。
パッケージエアコンのしくみ
しくみは家庭のルームエアコンと同じ、冷凍サイクルです。室内機の熱交換器で部屋の空気から熱をうばい、熱を抱えた冷媒が配管を通って室外機へ移動し、外の空気に熱を捨ててもどってきます。部屋が涼しくなるのは「冷たさを作った」のではなく、熱を外へ運び出した結果です。
👉 くわしく知りたい方はこちら冷凍サイクルとは？熱を運んで冷やす仕組みを初心者にもやさしく図解
暖房のときは四方弁で冷媒の流れを逆向きに切りかえ、外の空気から熱を拾って部屋へ運びます。電気の力で熱をくみ上げるこのしくみをヒートポンプと呼びます。電気式のものはEHP、ガスエンジンで圧縮機を回すものはGHPと呼ばれます。
👉 くわしく知りたい方はこちら四方弁（四方切換弁）とは？冷暖房が切り替わる仕組みを初心者にもやさしく図解
中央熱源方式との違い
大きなビルでは、冷凍機で冷水を作り、AHU（空調機）で空気を整えてダクトで各部屋へ送る中央熱源方式が使われます。これに対してパッケージエアコンは、部屋やエリアごとに機械を置く個別方式の代表です。
⭕ 部屋ごとにON・OFFや温度設定が自由（テナントごとの課金もしやすい）
⭕ 大きな機械室や煙突がいらず、工期も短い
⭕ 故障しても止まるのはその系統だけ
❌ 台数が増えると点検の手間が増える
❌ 外気の取り入れ（換気）は苦手なので換気設備を別に用意する必要がある
🔧 現場の使いどころ
「どちらが正解」ではなく建物の規模と使い方で選びます。目安は、大規模ビル・ホテル＝中央熱源方式、中小規模・店舗・テナント＝個別方式。実際のオフィスビルでは、基準階はビル用マルチ、大空間ホールはAHU、と併用する例も多いです。
室内機のかたち
室内機は設置場所に合わせていろいろな形があります。オフィスでよく見るのは、天井にうめこんで4方向に風を出す天井カセット形。天井をふさげない場所では天井吊形、小さな部屋では家庭用と同じ壁掛形、機械室や店舗の隅には床置形が使われます。
ビル用マルチ（VRF）：室外機1台で複数の部屋へ
パッケージエアコンの発展形がビル用マルチエアコン（VRF方式）です。1台の大きな室外機から冷媒配管を枝分かれさせて、たくさんの室内機をつなぎます。屋上に室外機をまとめられるので、外壁や敷地がすっきりし、中規模ビルの空調の主流になっています。
冷媒の量をインバーターで細かく調節して、各部屋の負荷に合わせて能力をふりわけるのが「バリアブル（可変）」と呼ばれる理由です。
試験でのポイント
ここが問われる
① パッケージエアコンは個別方式。部屋ごとの運転・停止がしやすい
② 冷媒配管には長さ・高低差の制限がある（長すぎると能力が落ちる）
③ 換気機能はないので外気処理（換気設備）を別に設ける
④ EHP＝電気式・GHP＝ガスエンジン式のヒートポンプ

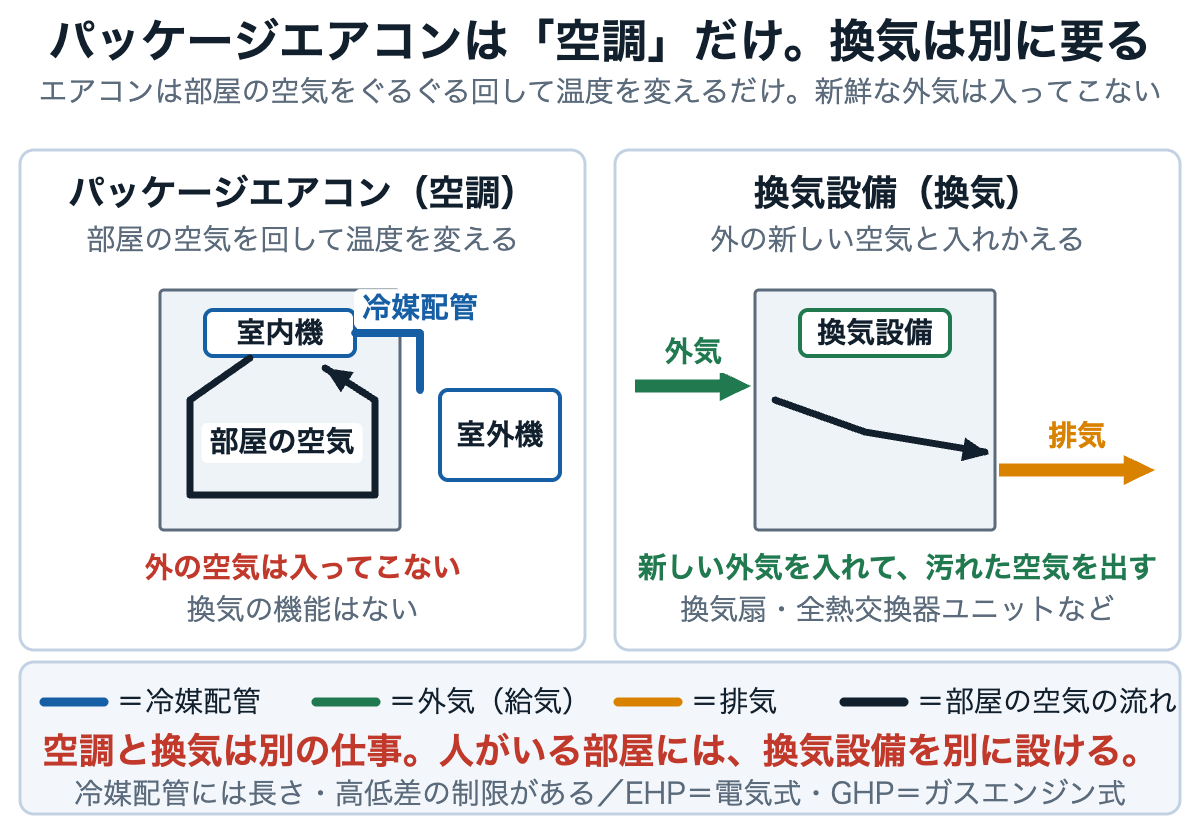

🤔 パッケージエアコンがあれば換気はいらない？
いいえ。パッケージエアコンは部屋の中の空気をぐるぐる循環させて温度を変えるだけで、新鮮な外気は入ってきません。人がいる部屋には、換気扇や全熱交換器ユニットなどの換気設備を別に設ける必要があります。ビルの設計で「空調」と「換気」は別の仕事、と覚えておきましょう。
よくある質問
Q. 家庭用エアコンとの違いは何ですか？
A. しくみは同じ冷凍サイクルですが、パッケージエアコンは能力が大きく、電源も三相200Vなどの動力を使う業務用です。室内機の形や、1台の室外機に複数の室内機をつなぐ使い方など、建物に合わせた自由度が高いのも特徴です。
Q. GHPはどんなところで使われますか？
A. ガスエンジンで圧縮機を回すヒートポンプで、電気の受電容量を増やしにくい建物や、寒冷地の暖房で活躍します。エンジンの排熱を暖房に利用できるため、冬でも能力が落ちにくいのが強みです。
Q. ビル用マルチと普通のパッケージエアコンはどう違いますか？
A. 室外機と室内機が1対1（または1対少数）でつながるのが普通のパッケージ、大容量の室外機1台から多数の室内機へ冷媒配管を分岐するのがビル用マルチ（VRF）です。しくみは同じ冷凍サイクルで、規模と配管のつなぎ方が違います。
まとめ
・パッケージエアコン＝冷凍サイクル一式をパッケージにした個別方式の空調機
・部屋の熱を冷媒が外へ運ぶ。暖房は四方弁で逆回し（ヒートポンプ）
・中央熱源＝大規模ビル、個別方式＝店舗・事務所と使い分け
・換気機能はないので換気設備は別に設ける
・発展形のビル用マルチ（VRF）は室外機1台で多数の室内機をまかなう
