通気管とは？排水をスムーズにして封水を守る仕組みを初心者にもやさしく図解
👉 くわしく知りたい方はこちら封水深とは？排水トラップの役割と破封を初心者にもやさしく図解

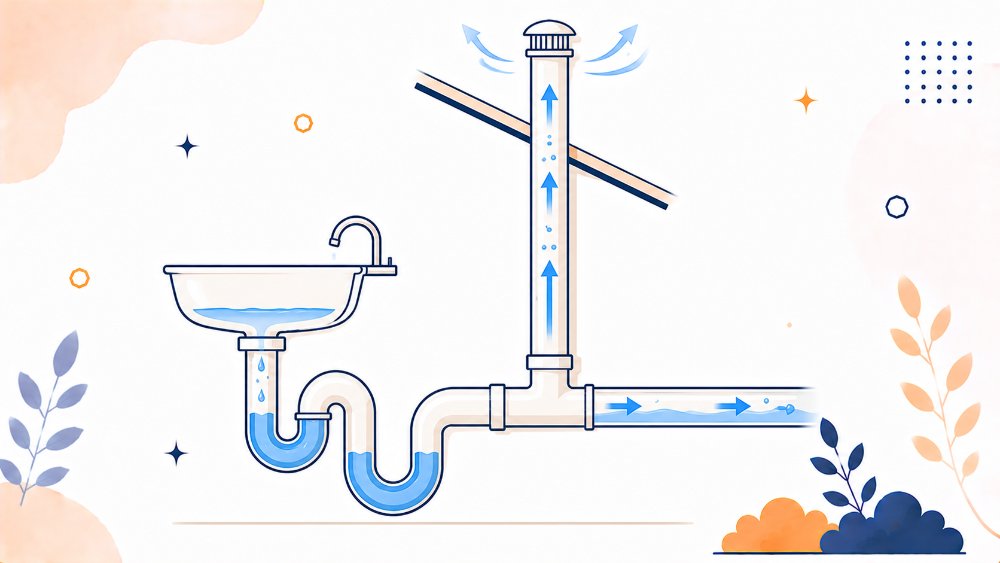

通気管ってなに？
排水管には、においや虫が室内に上がってこないように、水でフタをするトラップ（封水）が付いています。
ところが排水が流れると管の中の空気が押されたり引っ張られたりして、圧力が変化します。この圧力変化でトラップの封水が吸い出されたり押し出されたりする（破封）と、フタがなくなってしまいます。
そこで空気を自由に出入りさせて圧力を一定に保つのが通気管の役目です。
📘 通気管とは？
排水管内の空気を大気と出入りさせ、圧力を一定に保つための配管。排水の流れで生じる圧力変化をやわらげ、トラップの封水が破られる（破封）のを防ぎます。
排水を流す管ではなく、空気のための管です。
なぜ空気の道が必要なの？
🔧 🤔 ストローを指でふさぐと、なぜ落ちない？
ストローにジュースを入れて上の口を指でふさぐと、中身が落ちませんよね。これは空気が入ってこられないと、水が動けないからです。
排水管も同じで、空気の出入りがないと、流れる水が管内の空気を巻き込んで強い圧力変化を起こし、トラップの封水を吸い出してしまいます。
醤油さしの“小さな空気穴”と同じで、空気の通り道があるとスムーズに流れ、封水も守られるのです。
💡 たとえ：醤油さしの空気穴
醤油さしには注ぎ口とは別に小さな穴が空いています。この穴をふさぐと醤油はドクドクと不規則にしか出ませんが、穴があると空気が入ってスムーズに出ます。
通気管は、配管にとってのこの“空気穴”にあたります。
通気管がないとどうなる？（破封）
🔧 現場での使いどころ：封水とセットで考える
トラップの封水が破られること（破封）には、自己サイホン作用・誘導サイホン作用・はね出し作用などがあり、その多くは管内の圧力変化が原因です。
通気管を適切に設けると、この圧力変化をやわらげて破封を防げます。だから「封水深を確保する」ことと「通気を確保する」ことは、排水をきちんと機能させるためのセットとして考えます。
⚠️ 通気管は「排水を流す管」ではない
通気管は空気の通り道であって、排水そのものを流す管ではありません。役割は圧力を一定に保って封水（トラップの水のフタ）を守ること。
各個通気・ループ通気・伸頂通気など種類がありますが、「封水保護のための空気の道」という目的は共通です。
試験で問われるポイント
- 通気管＝排水管内の空気を出入りさせ、圧力を一定に保つ配管。排水を流す管ではない。
- 目的はトラップの封水を守る（破封を防ぐ）こと。
- 自己サイホン・誘導サイホン・はね出し作用などの破封を、通気で防ぐ。
- 各個通気・ループ通気・伸頂通気などの方式がある。封水深とセットで考える。
通気管・トラップの封水・破封は給排水衛生分野の頻出テーマです。過去問で確認しましょう。
✅ この記事のまとめ
- 通気管＝排水管内の空気を出入りさせて圧力を一定に保つ配管。
- 目的はトラップの封水を守り、破封（臭気・虫の侵入）を防ぐこと。
- 空気の道がないと、ストローを指でふさいだように流れず、封水も吸い出される。
- 破封の多くは管内の圧力変化が原因で、通気で防げる。
- 封水深の確保と通気の確保はセットで考える。
よくある質問（FAQ）
Q. 通気管は排水を流す管ですか？
A. いいえ。空気を出入りさせるための管で、圧力を一定に保ってトラップの封水を守るのが役目です。
Q. 通気管がないとどうなる？
A. 排水時の圧力変化で封水が吸い出され（破封）、下水のにおいや虫が室内に侵入しやすくなります。
Q. 封水深と通気管の関係は？
A. どちらもトラップの封水を守るためのものです。封水深を確保し、通気で圧力変化を抑えるとセットで効果が出ます。
Q. 通気管にはどんな種類がある？
A. 各個通気・ループ通気・伸頂通気などがあります。いずれも封水保護のための空気の通り道です。
