【候補問題No.2】複線図の書き方｜パイロットランプ「常時点灯」はコンセントと同じ【第二種電気工事士】
第二種電気工事士の技能試験は、13問の候補問題があらかじめ公表されています。当日はそのうちの1問が出題される仕組みです。この記事ではNo.2を、知識ゼロの人が読んでも複線図が書けるところまで、ひとつずつ分解します。
この記事でわかること
- 候補問題No.2にどんな器具が出てくるか
- 「確認表示灯（パイロットランプ）を常時点灯にする」とはどういう配線か
- 複線図を白→黒→戻りの3ステップで書く手順
候補問題No.2はどんな問題か
公表されている配線図（単線図）は、こういう内容です。
- 電源は 1φ2W 100V。電源からジョイントボックスまでは VVF 2.0-2C
- ジョイントボックスが2つある
- ランプレセプタクル（イ）が2つ。うち1つは「施工省略」
- 確認表示灯（パイロットランプ）が1つ。特記に「常時点灯とする」と書かれている
- コンセントが2つ。1つは2口、もう1つは1口
- 点滅器（スイッチ）は「イ」が1つだけ
まず用語をそろえます
ここで出てくる言葉を、先に説明しておきます。知っている人は読み飛ばしてください。
- ランプレセプタクル…電球を直接ねじ込む、むき出しの電球ソケットです。図記号は丸の中にⓇ。
- 確認表示灯（パイロットランプ）…「今この回路に電気が来ているか」「今この照明がついているか」を、小さな豆電球で知らせる部品です。図記号は白い丸○。
- 点滅器…照明を点けたり消したりするスイッチのことです。図記号は黒い丸●。
- ジョイントボックス…電線どうしをつなぐための箱です。電線どうしのつなぎ目は、必ずこの箱の中に収めます。
- 施工省略…「そこに器具はあるものとして、実際には取り付けなくてよい」という指示です。ただしそこまでの電線は本当につなぎます。
- 1φ2W 100V…「単相2線式100ボルト」と読みます。一般的な家庭用コンセントと同じ、電線2本で来ている100Vのことです。
いちばんの山場は「常時点灯」の意味
No.2でつまずきやすいのは、主にこの1点です。
確認表示灯（パイロットランプ）は、つなぎ方によって3通りの動きをします。
| つなぎ方 | 動き | 呼び方 |
|---|---|---|
| 電源の白と黒に、そのままつなぐ | いつも光っている | 常時点灯 |
| 照明と並べてつなぐ | 照明がついているときだけ光る | 同時点滅 |
| スイッチと並べてつなぐ | 照明が消えているときだけ光る | 異時点滅（ホタル） |
No.2の特記には「常時点灯とする」と書かれています。つまりいちばん上、スイッチをまったく通さず、電源の白と黒に直接つなぐということです。
覚える覚え方
常時点灯のパイロットランプは、コンセントとまったく同じつなぎ方です。コンセントは「いつでも電気が来ていてほしいもの」ですね。常時点灯のパイロットランプも同じで、いつでも電気が来ています。だからコンセントの仲間だと思えば迷いにくくなります。
複線図を3ステップで書く
複線図は、いつも同じ順番で書きましょう。白 → 黒 → 戻りです。この順番を崩さないでください。

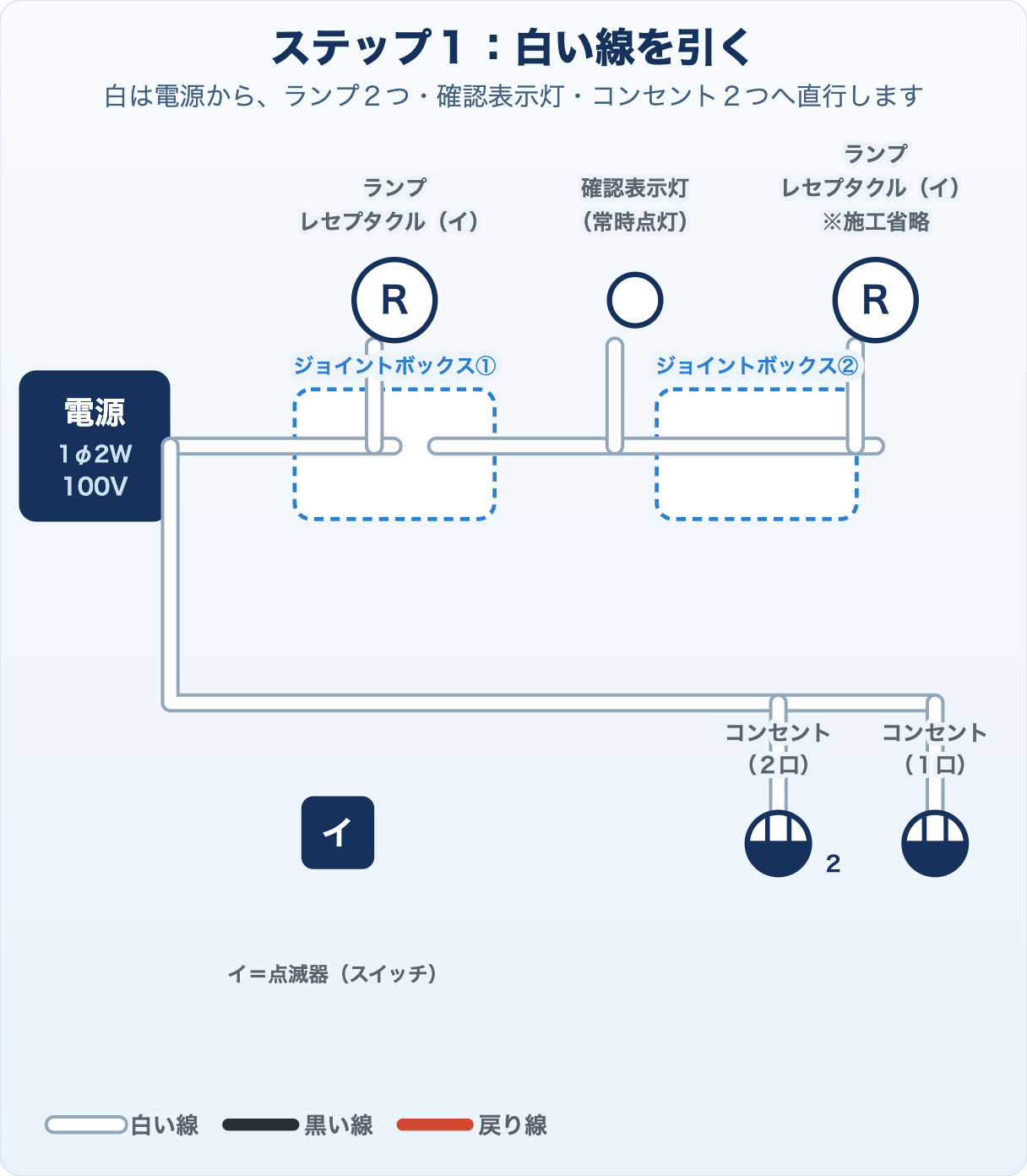

ステップ1 白い線を引く
白い線（接地側。大地とつながっている側の線）は、電気を使うもの全部につなぎます。
No.2で「電気を使うもの」は、ランプレセプタクル2つ・確認表示灯・コンセント2つの、合わせて5つです。この5つ全部に白を配ります。
スイッチには白を1本も引きません。スイッチは電気を使う部品ではなく、通り道を開け閉めするだけの部品だからです。ここは間違える人が多いので注意しましょう。

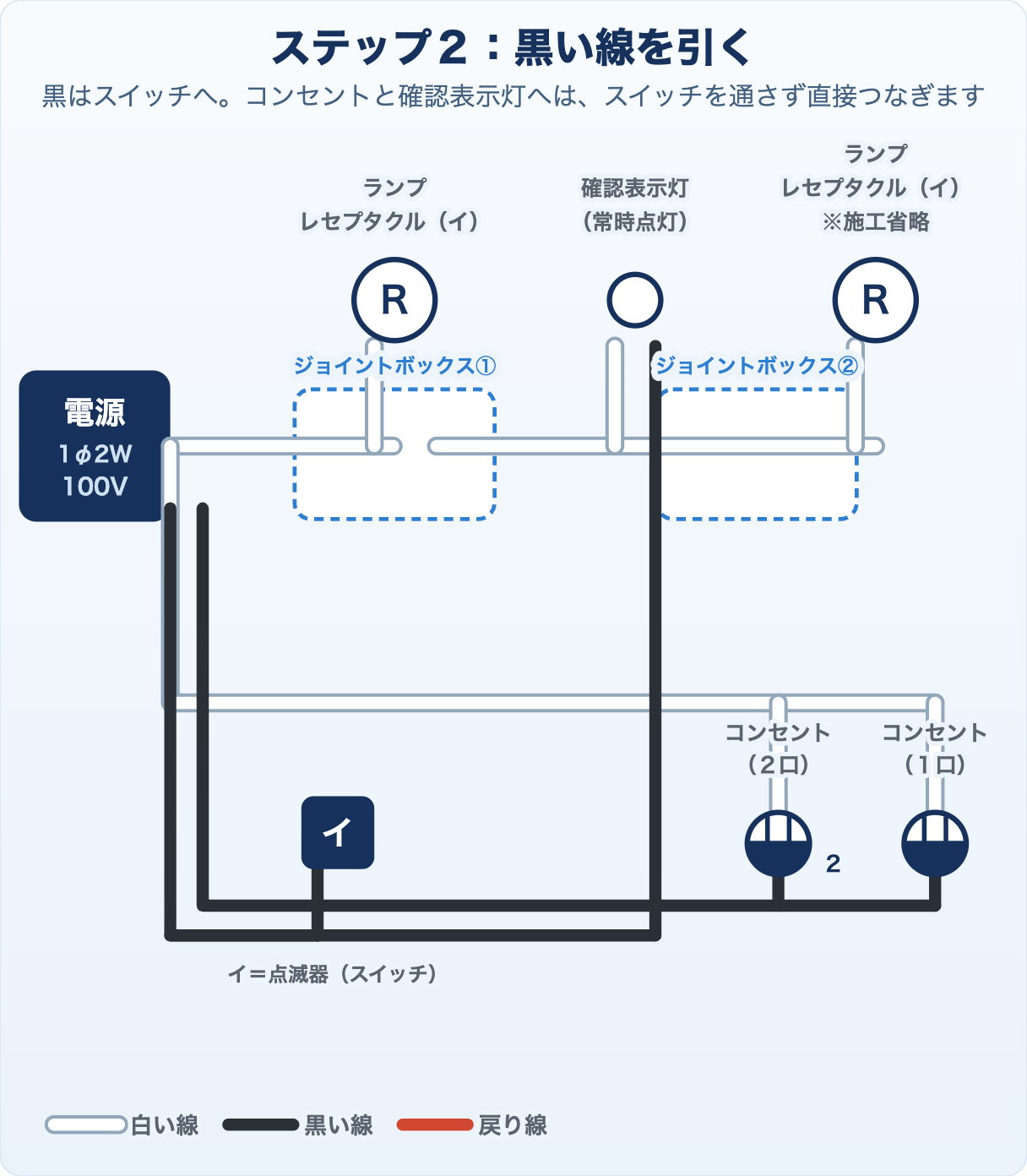

ステップ2 黒い線を引く
黒い線（非接地側。電圧がかかっている側の線）の行き先は、次の2種類だけです。
- スイッチ…ここでは「イ」1つ
- いつでも電気が来ていてほしいもの…コンセント2つと、常時点灯の確認表示灯
逆に、ランプレセプタクル2つには黒を引きません。ランプレセプタクルはスイッチで操作するものなので、黒はいったんスイッチで止まります。

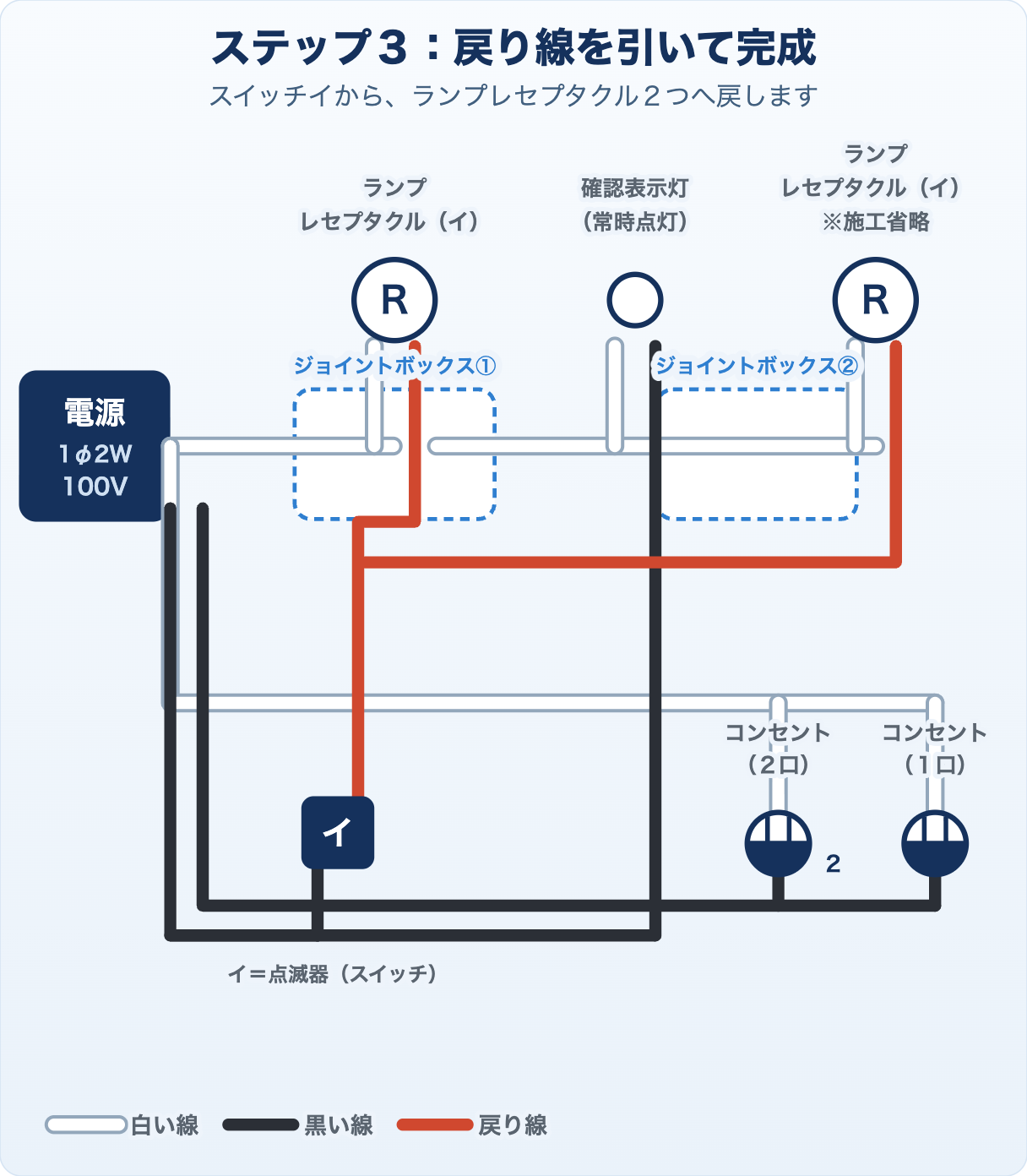

ステップ3 戻り線を引く
最後に、スイッチから、そのスイッチが担当する照明へ線を戻します。
No.2はスイッチが「イ」1つで、ランプレセプタクルも両方「イ」です。つまりスイッチ1つで、ランプレセプタクル2つが同時につきます。だから戻り線はスイッチ「イ」から、2つのランプレセプタクルの両方へ向かいます。
これで完成です。
間違えやすいところ
確認表示灯をスイッチにつないでしまう
特に多い失敗です。「表示灯」という名前から、スイッチと関係あるように感じてしまいますが、No.2は常時点灯なのでスイッチとは関係ありません。コンセントと同じ扱いにしてください。
施工省略のランプレセプタクルの線を引き忘れる
「施工省略」は器具を付けなくてよいという意味であって、電線を省いてよいという意味ではありません。そこまでの電線はきちんとつなぎ、指定された長さで切って残します。複線図でも、ほかの器具と同じように白と戻りを描いてください。
コンセント2つのつなぎ方
コンセントが2つ並んでいるときは、片方から片方へ渡り線でつなぎます。白は白どうし、黒は黒どうしです。ここで白と黒を入れ替えてしまうと、器具が壊れることはありませんが、接地側の極性（白と黒をつなぐ向きの決まり）を間違えたことになり、欠陥になります。
覚える電線の色と本数について
この記事で説明しているのは、複線図のつながり方です。実際に使う電線の太さ・本数、リングスリーブ（電線どうしをまとめてつなぐ金属の筒）の大きさや刻印は、試験当日に配られる問題用紙の「施工条件」に書かれています。候補問題の公表段階では決まっていないので、当日の指示を必ず読んでください。
よくある質問
Q. 白い線と黒い線、どちらから書くべきですか？
A. 必ず白からです。白は「電気を使うもの全部」という単純なルールなので、迷いにくいのです。先に黒から書くと、スイッチを通すものと通さないものが混ざって、どこかで詰まりやすくなります。
Q. パイロットランプの「常時点灯」は毎年同じですか？
A. 特記の内容は年度ごとに変わることがあります。同じNo.2でも「同時点滅」に変わる可能性はあるので、当日の特記を必ず読んでください。この記事は令和8年1月16日公表の候補問題にもとづいています。
Q. ジョイントボックスが2つあると難しくなりますか？
A. 数が増えても考え方は変わりません。白は電気を使うものへ、黒はスイッチと常時電源へ、最後に戻り。ボックスは電線が集まる中継点なので、通り道が増えるだけです。
なお、確認表示灯にはもう一つ「同時点滅」というつなぎ方があります。No.10がそちらで、同じ部品なのに黒をつなぎません。両方見ておくと迷いにくくなります。
