【第二種電気工事士】最少電線本数の数え方｜配線図でいちばん差がつく問題

用語心線（しんせん）とは？

心線とは、1本のケーブルの中に入っている、電線1本1本のこと。VVFケーブル（住宅の配線で一般的に使われるケーブル）なら、灰色の平たい外皮の中に白・黒（・赤）の線が入っています。この中身が心線です。

💡 なぜ？
図面ではケーブル1本を1本の線で描いているから。見た目は1本でも、中身は2本だったり3本だったりします。最少電線本数の問題は、絵では見えない中身を、回路の理屈から言い当てなさいという問題です。

例単線図と複線図

・単線図　…　ケーブル1本を1本の線で描いた図（試験に出ている配線図がこれ）

・複線図　…　中の心線を1本ずつ全部描き分けた図

👉 複線図の書き方はこちら

複線図の書き方をゼロから解説【3ステップ】

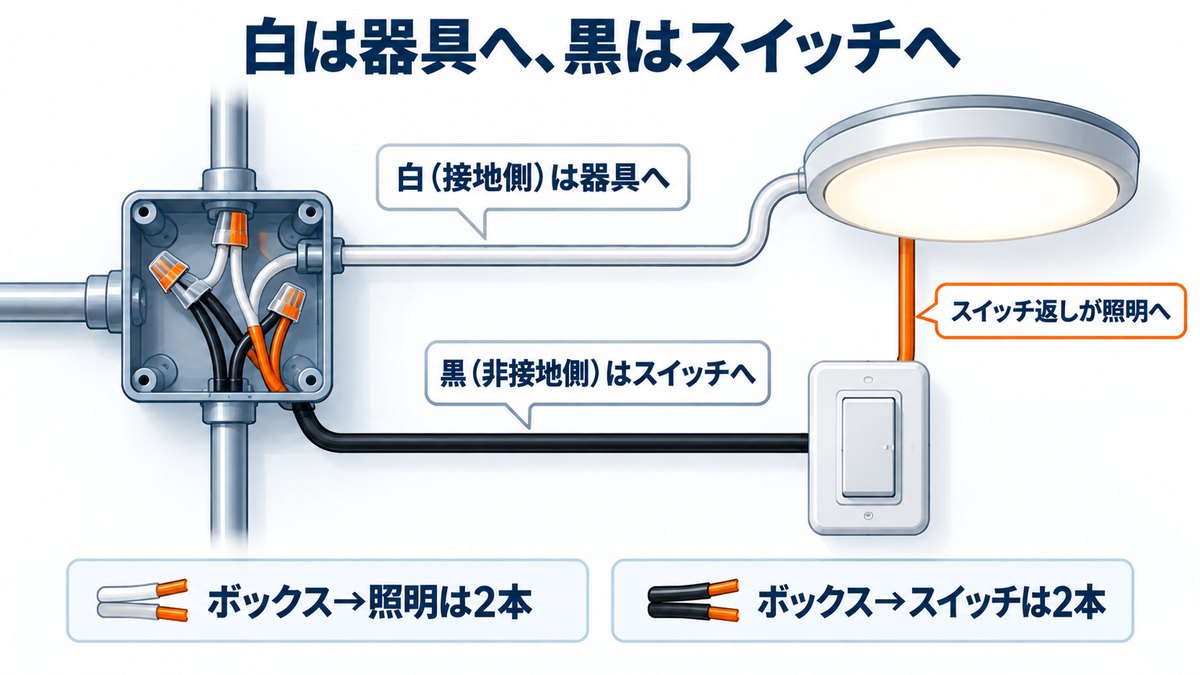

覚える配線の基本ルール

① 電源の白（接地側：大地につないである側）は、スイッチを通さずそのまま照明・コンセントへ

② 電源の黒（非接地側）は、まずスイッチへ

③ スイッチから出た線（スイッチ返し）が、照明へ戻る

覚える覚え方

「白は器具へ、黒はスイッチへ」。この一言で①と②が出てきます。そしてスイッチから戻る線が1本ずつ増える——これが③の決まり。3路スイッチや4路スイッチが出てきても、増えるのはこの「戻り」の数だけです。

コツ最少電線本数を出す4ステップ

① その場所の器具（照明・コンセント・スイッチ）を全部書き出す

② どのスイッチがどの照明を点けるかを、図面の記号（イ・ロ・ハなど）で対応させる

③ 白・黒・スイッチ返しを、上の3つの決まりで1本ずつ引く

④ 問われている場所を横切っている線の数を数える

注意注意

④で数えるのは「その場所を通る心線」だけです。図面全体の線ではありません。聞かれている矢印の位置に定規をあてて、そこを横切る線だけを数えてください。

コツ線を引く順番

① ジョイントボックスに、電源から白と黒の2本が来ている

② 白を、そのまま照明へ引く（スイッチは通さない）

③ 黒を、スイッチへ引く

④ スイッチから戻りの1本を、照明へ引く

🤔 なぜ3路スイッチには3本つながるのですか。

3路スイッチは、1本の入口を、2本の出口に切り替える部品だからです。線路の分岐器（ポイント）と同じ形で、入口1・出口2で合計3本になります。4路スイッチは、その渡り2本を左右で入れ替える部品なので、左右合わせて4本です。

覚える覚え方

本番では、問われた場所のまわりだけを複線図に直せば足ります。図面全部を描き直す必要はありません。「その場所につながる器具は何か」を見て、そこだけ線を引いてください。

まとめまとめ

・聞かれているのは心線（ケーブルの中身）の数

・白は器具へ、黒はスイッチへ、スイッチ返しが照明へ

・3路は3本、4路は4本つながる

・問われた場所を横切る線だけを数える

・複線図はその部分だけ描けばよい
