【第二種電気工事士】電線の接続｜リングスリーブと差込形コネクタ【第14回】
電線どうしをつなぐ作業は、この試験の中心と言っていい場所です。学科でも問われますし、技能試験では実際に自分の手でつなぎます。
つなぎ方を間違えると、そこが発熱して火災の原因にもなりかねません。だからこそ、法令でルールが決められ、試験でも細かく採点されます。
この回ではルール・道具・選び方に加えて、つないだあとのテープの巻き方も押さえていきましょう。後半では練習問題と過去問5問も解いてみます。
電線の接続とは 終端接続と直線接続の2つ
電線の接続とは、電線どうしをつなぐことです。つなぎ方は、大きく2つに分かれます。
つなぎ方電線のつなぎ方は2つ
終端接続（しゅうたんせつぞく） … 何本かの電線の先を同じ向きにそろえて束ね、つなぐ方法。ボックスの中でつなぐ、家の配線のほとんどがこれ
直線接続（ちょくせんせつぞく） … 電線を一直線に延ばすようにつなぐ方法
この回で出てくるリングスリーブと差込形コネクタは、どちらも終端接続に使う部品です。直線接続に使う部品は、後の「圧着工具」の節で出てきます。
接続の基本は3つの原則
なぜ？なぜ「電気抵抗を増やさない」ことが大事なのか？
抵抗が増えると、そこで熱が出るからです。つなぎ目が緩いと、そこだけ抵抗が大きくなります。電流が流れるたびに発熱し、じわじわ焦げて、最後は火災の原因になります。
なぜ？なぜ「引張強さを20％以上減らさない」と決まっているのか？
引張強さとは、引っぱる力にどこまで耐えられるかのことです。つなぎ目が、電線そのものより大きく弱くなってはいけないからです。天井裏や壁の中で、いつもつなぎ目から切れるようでは困ります。そこで、減り方が20％より少なければよいという数字で線引きされているのです。
決まり接続の3原則（省令第7条・解釈第12条）
①電気抵抗を増加させない … つないだところで電気が流れにくくならないこと
②引張強さを20％以上減少させない … 引っぱったときにつなぎ目から切れないこと
③絶縁は、元の電線と同等以上に … つなぎ目もきちんと絶縁すること
数字で問われる2つ 抵抗は「少しでも」、引張強さは「20％以上」
試験では、3原則のうち電気抵抗と引張強さ（ひっぱりづよさ）が、パーセントの数字つきで出ます。2つは許される幅がまったく違うので、分けて覚えましょう。
電気抵抗は、増加させないのが決まりです。5％増えた、10％増えた、という選択肢は、どちらも不適切になります。
引張強さは、20％以上減らさないのが決まりです。つなぐと少し弱くなりますが、減り方が20％より少なければ大丈夫。
例数字の判定
電気抵抗が5％増加した … 不適切（少しでも増やしてはいけない）
電気抵抗を増加させなかった … 適切
引張強さが10％減少した … 適切（20％より少ない）
引張強さが15％減少した … 適切（20％より少ない）
この決まりの出どころは、国の基準である電気設備に関する技術基準を定める省令の第7条です。ここには、抵抗を増やさない・絶縁を落とさない・切れないように、という大きな決まりが書かれています。
20％という数字は、省令をくわしく説明した電気設備の技術基準の解釈（第12条）が出どころです。
抵抗が増えると熱が出るのは、第2回で見た熱の量（J）＝電流（A）×電流（A）×抵抗（Ω）×時間（秒）のとおりです。
用語接触抵抗（せっしょくていこう）とは？
つなぎ目にできる、余分な電気抵抗のことです。電線どうしが触れ合う面にできる抵抗なので、この名前で呼ばれます。しっかりつなげばごく小さく、ゆるみや汚れがあると大きくなるのが特徴です。計算問題では「接触抵抗が0.2Ωとなった」のような形で出てきます。
例えば、つなぎ目に0.2Ωの抵抗があり、10Aの電流が1時間流れたとします。10×10＝100、100×0.2＝20で、つなぎ目では20Wの電力が熱に変わり続ける計算です。
1時間は3,600秒なので、20×3,600＝72,000J（72kJ）。小さなつなぎ目でも、熱がたまり続けることが分かります。 → 第2回 電力・電力量・熱量
もう一つ、大事な決まりがあるので押さえておきましょう。つなぎ目には、接続管などの器具を使うか、ろう付けをするということです。ろう付けとは、溶かした金属を流しこんでくっつけることです。
試験や住宅の配線で使うのは器具の方で、リングスリーブか差込形コネクタです。指でねじってテープを巻いただけ、というつなぎ方は認められません。
覚える覚え方
3原則は「抵抗・強さ・絶縁」の3語で覚えます。流れにくくしない、切れやすくしない、むき出しにしない——どれも「元の電線より悪くするな」という同じことを言っています。
練習問題 つなぐときの決まり
つなぐときの決まりを3問。1問ずつ考えてから、答えを開いてください。
練習 1/3電線をつないだら、つなぎ目の電気抵抗が5％増えた。この接続は？ イ．適切 ロ．不適切
答えを見る
ロ 不適切 … 電気抵抗は増加させないのが決まりです。5％でも、増えたら不適切になります
練習 2/3電線をつないだら、引張強さが15％減った。この接続は？ イ．適切 ロ．不適切
答えを見る
イ 適切 … 引張強さは20％以上減らさなければよい決まりです。15％は20％より少ないので、適切です
練習 3/32本の電線を指で強くねじり合わせ、上から絶縁テープを巻いた。この接続は？ イ．適切 ロ．不適切
答えを見る
ロ 不適切 … つなぎ目には器具を使うか、ろう付けをするのが決まりです。ねじってテープを巻いただけでは、つないだことになりません
つなぐ道具は2種類
リングスリーブ（圧着接続）
用語リングスリーブとは？
銀色の短い筒です。スリーブは英語で「そで」の意味で、服のそでのように電線を通す筒です。この中に電線を通して、専用の圧着工具でつぶして固定します。つぶされた金属が電線をがっちり挟むので、簡単には抜けません。
リングスリーブの正式な名前は銅線用裸圧着スリーブです。その中のE形（イーがた）と呼ばれる、終端接続用のものを、リングスリーブと呼んでいます。
用語圧着（あっちゃく）とは？
専用の工具で筒を押しつぶして、電線と一体にすることです。リングスリーブ用の圧着工具は、握りの部分が黄色と JIS（日本産業規格）で決まっています。
なぜ？なぜわざわざ工具でつぶすのか？
手で押さえるだけでは、必要な力が出ないからです。圧着工具はてこの原理で強い力をかけ、金属を変形させて密着させます。この密着があるから、抵抗が増えず、引っぱっても抜けません。
つぶすと、工具の刃の形が刻印（圧着マーク）としてスリーブに残ります。この刻印が正しいかどうかも採点対象です。
スリーブの大きさは小・中・大の3つ、刻印は○・小・中・大の4つです。どの大きさを使い、どの刻印にするかは、つなぐ電線の太さと本数で決まります。
リングスリーブの表 大スリーブまで全部
上の図は、試験によく出る組み合わせだけを並べたものです。大スリーブや2.6mmの電線も試験に出るので、表をすべて載せます。左の列は「スリーブの大きさ・刻印」です。
| スリーブ ・刻印 |
つなぐ電線（数字は直径） |
|---|---|
| 小・○ | 1.6mm 2本 |
| 小・小 | 1.6mm 3〜4本2.0mm 2本 太さが混ざるとき 2.0mm 1本 ＋ 1.6mm 1〜2本 |
| 中・中 | 1.6mm 5〜6本2.0mm 3〜4本2.6mm 2本 太さが混ざるとき 2.0mm 1本 ＋ 1.6mm 3〜5本2.0mm 2本 ＋ 1.6mm 1〜3本2.0mm 3本 ＋ 1.6mm 1本2.6mm 1本 ＋ 1.6mm 1〜3本2.6mm 1本 ＋ 2.0mm 1〜2本2.6mm 2本 ＋ 1.6mm 1本2.6mm 1本 ＋ 2.0mm 1本 ＋ 1.6mm 1〜2本 |
| 大・大 | 1.6mm 7本2.0mm 5本2.6mm 3本 太さが混ざるとき 2.0mm 1本 ＋ 1.6mm 6本2.0mm 2本 ＋ 1.6mm 4本2.0mm 3本 ＋ 1.6mm 2本2.0mm 4本 ＋ 1.6mm 1本2.6mm 1本 ＋ 2.0mm 3本2.6mm 2本 ＋ 1.6mm 2本2.6mm 2本 ＋ 2.0mm 1本2.6mm 1本 ＋ 2.0mm 2本 ＋ 1.6mm 1本 |
出典：JIS C 2806 準拠の組合せ表（電気技術者試験センター「技能試験の概要と注意すべきポイント」令和8年3月 p.22）。表の1.6mmは断面積2mm²、2.0mmは3.5mm²、2.6mmは5.5mm²の電線も同じ扱い。○には、1.6mm × 1〜2本と0.75mm²のコード1本の組み合わせもある。
なぜ2.0mmが混ざると、すぐ大きなスリーブになるのか
電線の切り口の広さ（断面積）を比べてみましょう。切り口は円なので、広さは半径 × 半径 × 3.14で計算します。
計算切り口の広さを計算する
1.6mm … 半径は0.8mm。0.8 × 0.8 ＝ 0.64、0.64 × 3.14 ＝ 約2.0mm²
2.0mm … 半径は1.0mm。1.0 × 1.0 ＝ 1.0、1.0 × 3.14 ＝ 約3.1mm²
3.1 ÷ 2.0 ＝ 約1.6。2.0mmの1本は、1.6mmの約1.6本分の広さ
同じ本数でも、2.0mmが混ざると筒の中がいっぱいになりやすいのです。
1.6mmと2.0mmの組み合わせなら、小スリーブは切り口の広さの合計が約8mm²まで、と考えると表とつながります。
例合計の広さで比べる
1.6mm × 4本 … 2.0 × 4 ＝ 約8.0 → 小
2.0mm × 2本 … 3.1 × 2 ＝ 約6.3 → 小
2.0mm × 1本 ＋ 1.6mm × 2本 … 3.1 ＋ 4.0 ＝ 約7.1 → 小
2.0mm × 2本 ＋ 1.6mm × 1本 … 6.3 ＋ 2.0 ＝ 約8.3 → 中
1.6mm × 5本 … 2.0 × 5 ＝ 約10.0 → 中
ただし、約8mm²は考え方の手がかりにすぎません。どのスリーブを使うかは、JIS の表で決まっています。
例えば2.6mm1本と1.6mm1本は、合計が約7.3mm²でも表では中スリーブです。迷ったら、上の表で確かめましょう。
太い電線は 2.6mmの2本で中、3本で大
直径2.6mm（または断面積5.5mm²）の電線は、2本で中スリーブ、3本で大スリーブです。配線図の問題では、太いケーブルが集まるボックスで大スリーブが答えになる形も出ています。
14mm²のような、もっと太い電線には、黄色い工具を使いません。手動油圧式圧着器という、油の力で押しつぶす工具を使います。くわしくは、次の「圧着工具」の節で見ていきましょう。
コツスリーブ選びのコツ
1.6mmが2本だけ … 小スリーブで、刻印は○。ここだけが特別なので、先に覚えてしまいます。
それ以外で小スリーブを使うとき … 刻印も小。
太い線が増えたら中スリーブ … 刻印も中。さらに増えたら大スリーブ・刻印大。
2.0mmは1.6mmの約1.6本分と考えると、境目の判断がしやすくなります。
注意スリーブでよくある勘違い
スリーブの大きさと刻印は同じとは限らない … 1.6mm×2本は「小」スリーブなのに、刻印は「○」。ここだけずれます。
1つのスリーブを2回つぶさない … 刻印が2つある＝欠陥です。1回で決めます。
1か所に2個のスリーブを使わない … これも欠陥です。
刻印を欠けさせない … スリーブの端で刻印の一部が欠けているのも、技能試験では欠陥です。
覚える覚え方
迷ったら「1.6が2本だけ○、あとは小、太い線が増えたら中、もっと増えたら大」。小スリーブは切り口の広さの合計が約8mm²まで、と考えると、表とつながります。
中スリーブと大スリーブの境目 合計約14mm²が目安
小スリーブは合計約8mm²まで、と見てきました。同じように、中と大の境目は合計約14mm²を目安にできます。
整理切り口の広さの合計で見る目安
合計 約8mm²まで … 小スリーブ
約8mm²を超えて、約14mm²まで … 中スリーブ
約14mm²を超える … 大スリーブ
ただし、これも考え方の目安です。目安と表がずれる組み合わせもあります。
例えば2.6mmの切り口は、半径1.3mmなので1.3 × 1.3 × 3.14 ＝ 約5.3mm²。2本と2.0mm1本なら、5.3 × 2 ＋ 3.1 ＝ 約13.8mm²です。それでも表では大スリーブになります。最後は、上の表で確かめましょう。
配線図の問題では、太いケーブルが集まるボックスのスリーブを聞かれることがあります。令和6年度下期 問42では、CV 5.5-3Cというケーブルが3本集まるボックスで、「大スリーブ3個」が正解でした。
用語CV 5.5-3Cとは？
第8回で見たCVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）のうち、太さ5.5mm²の電線が3本入ったものです。5.5は1本の電線の断面積（mm²）、3Cは中の電線の数です。Cは英語のcore（コア＝心）の頭文字で、3Cを「3心」と読みます。
計算太いケーブル3本のボックスを数える
手順1 … 3心のケーブルなので、同じ色の線どうしを3か所でつなぐ
手順2 … 1か所に集まるのは、3本のケーブルから1本ずつ。5.5mm²の電線が3本
手順3 … 合計の広さは5.5 × 3 ＝ 16.5mm²。約14mm²を超える
手順4 … 表でも、2.6mm（5.5mm²）の3本は大。大スリーブが3個
出典：令和6年度下期 第二種電気工事士試験（学科試験）問42
手順1の「何か所でつなぐか」は、複線図を描くと数えやすくなります。 → 第17回 複線図の書き方
練習問題 リングスリーブ
リングスリーブの選び方を3問。上の表を見ないで、1問ずつ考えてから答えを開いてください。
練習 1/31.6mmの電線を2本、小スリーブでつなぐ。刻印はどれ？ イ．○ ロ．小 ハ．中
答えを見る
イ ○ … ○は、1.6mmを2本つなぐときだけです。小スリーブなのに刻印は○、というずれに気をつけましょう
練習 2/32.0mmの電線を2本つなぐ。スリーブの大きさと刻印の組み合わせはどれ？ イ．小スリーブ・○ ロ．小スリーブ・小 ハ．中スリーブ・中
答えを見る
ロ 小スリーブ・刻印小 … 2.0mmの2本は、合計約6.3mm²で小スリーブに入ります。○になるのは1.6mmの2本だけなので、刻印は小です
練習 3/31.6mmの電線を4本つなぐ。スリーブの大きさと刻印の組み合わせはどれ？ イ．小スリーブ・小 ロ．中スリーブ・中 ハ．大スリーブ・大
答えを見る
イ 小スリーブ・刻印小 … 1.6mmは4本までが小スリーブ（合計約8mm²）。中になるのは5本からです
圧着工具は「柄の色」で見分ける
リングスリーブをつぶす圧着工具には、見た目がよく似た別の圧着工具があります。試験では写真で出てくるので、握る部分（柄）の色で見分けられるようにしておきましょう。
用語裸圧着端子・裸圧着スリーブ（P形）とは？
裸圧着端子 … 電線の先に付けて、機器の端子にねじで留めるための金具です。
裸圧着スリーブ（P形） … 2本の電線を一直線に重ねてつなぐ（直線重合せ接続）ための筒状の金具です。
「裸」は、絶縁の覆いが付いていないという意味です。リングスリーブ（E形）も同じ仲間ですが、こちらはボックスの中で電線の先どうしを束ねてつなぐときに使います。
覚える圧着工具の柄の色
柄が黄色 … リングスリーブ用。つぶすと○・小・中・大の刻印が付く刃の形になっています。
柄が黄色以外（赤が一般的） … 裸圧着端子・裸圧着スリーブ（P形）用。
なぜ？なぜ工具の柄の色まで決められているのか？
工具の取り違えを防ぐためです。リングスリーブ用の工具は、スリーブを正しい形につぶして刻印を打つように刃が作られています。違う工具でつぶすと正しい形につぶれず、接続が緩んで発熱の原因になりかねません。そこでJIS（日本産業規格）で、リングスリーブ用の柄は黄色、それ以外の工具には黄色や紛らわしい色を付けてはいけないと決められています。
注意JISで決まっているのは「黄色」のほう
JISが決めているのは「リングスリーブ用＝黄色」「それ以外は黄色にしない」までです。裸圧着端子用が赤い柄なのは一般的な作りで、過去問の写真でも赤い柄で出ています。
迷ったら「黄色かどうか」で判断してください。黄色ならリングスリーブ用、黄色でなければリングスリーブには使えません。
もう一つ押さえたいのが、黄色い柄の圧着工具は太い電線には使わないことです。手で握って使う工具なので、技能試験で使う1.6mm・2.0mmのような細い電線向けです。14mm²のような太いケーブルをつなぐ作業では、手動油圧式圧着器（油の圧力で大きな力を出して圧着する工具）を使います。
なぜ？なぜ太い電線に黄色い工具を使わないのか？
電線が太いほど、しっかりつぶすのに大きな力が必要になるからです。手で握る力だけでは足りず、つぶし方が甘いと接続部が緩んで発熱します。そのため太い電線には、油圧で大きな力を出せる専用の工具を使います。
コツ写真問題での見分け方
手順1 … 問題文でつなぎ方を確認する。ボックスの中で電線の先を束ねる＝リングスリーブ、一直線に重ねる直線重合せ＝P形スリーブ。
手順2 … リングスリーブなら黄色の柄、P形スリーブや圧着端子なら黄色でない（赤い）柄の工具を選ぶ。
手順3 … 太いケーブル（14mm²など）の接続なら、黄色い柄の工具は使われない工具。手動油圧式圧着器を選ぶ。
覚える覚え方
「技能試験で自分が握るのは黄色」と覚えます。技能試験の圧着接続はリングスリーブなので、黄色＝リングスリーブ。それ以外の圧着と、太い電線の圧着は別の工具、と整理しておくと迷いにくくなります。
注意名前や形の似た道具と、取り違え
赤い握りの工具でリングスリーブをつぶす … 不適切。圧着端子用の工具だと刻印が数字になり、技能試験では正しい工具と認められません
ノックアウトパンチャ … 金属製キャビネット（金属の箱）に丸い穴をあける道具。電線をつなぐ道具ではありません
手動油圧式圧着器 … 太い電線を、油の力でつぶしてつなぐ道具
差込形コネクタ
用語差込形コネクタとは？
穴に電線を差し込むだけでつながる部品です。中にバネのような金具が入っていて、差し込むと抜けない向きに食いつきます。
なぜ？なぜ工具がいらないのか？
部品の中にバネが仕込んであるからです。押し込む方向には入りますが、引き抜こうとすると金具が食い込んで抜けなくなります。そのぶん、あとから外すのは難しく、基本は使い切りです。
使い方差込形コネクタの使い方
穴の数で使い分ける … 試験では2本用から5本用までが出ます。つなぐ本数と穴の数を合わせましょう。
被覆をむく長さは、器具に書いてある目盛りに合わせる … ストリップゲージという目印があります。
差したあと真横から確認 … 先端から心線（しんせん＝中の銅の線）が見えて、差し込み口では見えないのが正しい状態です。
技能試験の欠陥の判断基準でも、コネクタは真横から見て確かめる決まりです。奥まで届いていないと先端から心線が見えず、むきすぎると差し込み口から心線がはみ出します。
ケースの色はメーカーによって違うことが多いので、色ではなく穴の数で見分けましょう。
なぜ？なぜ、やり直すときに引き抜いてはいけないのか？
引き抜くと、心線が傷むことがあるからです。つなぎ直すときは、コネクタの下で電線を切り、新しいコネクタでつなぎ直します。

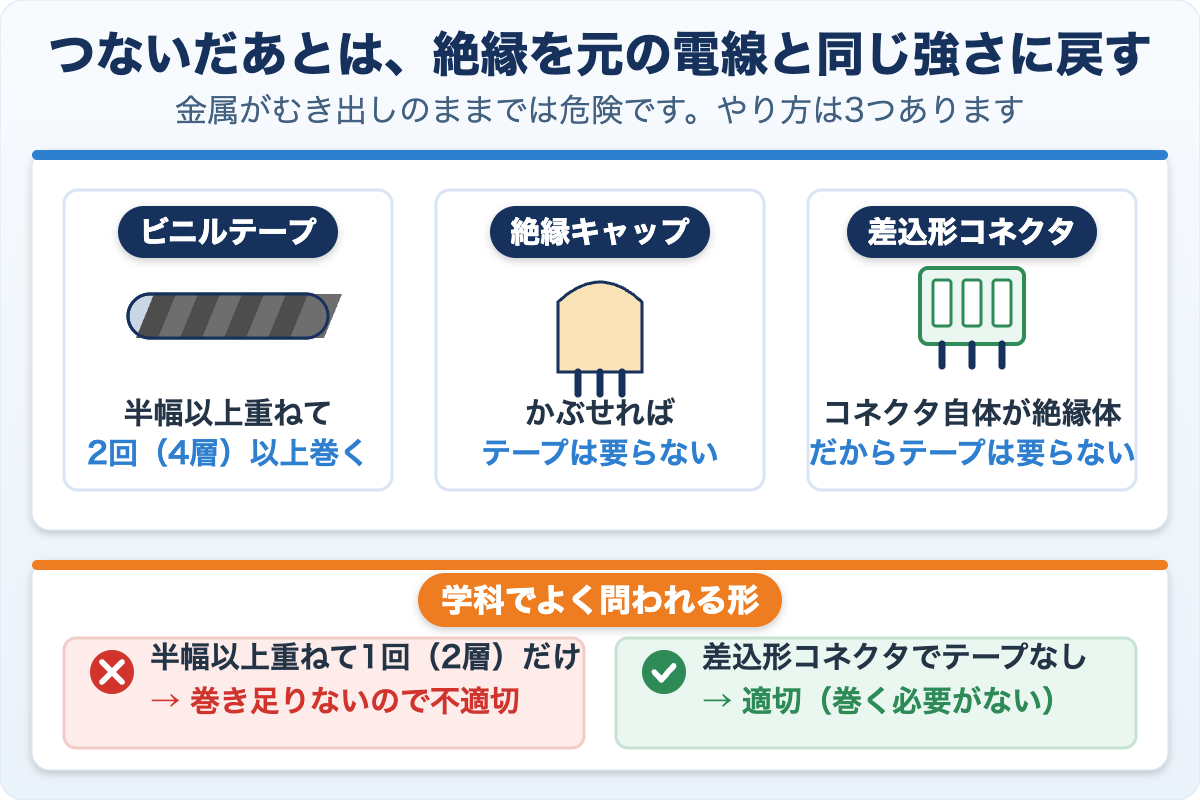

つないだあとの絶縁処理
リングスリーブでつないだ部分は、そのままでは金属がむき出しです。接続の3原則の3つめ「絶縁は元の電線と同等以上に」を守るため、絶縁処理をします。
方法絶縁処理の方法
ビニルテープを巻く … 半幅以上重ねて2回（4層）以上巻く決まりです。ほかのテープの巻き方は、すぐ下で見ていきます。
絶縁キャップをかぶせる … リングスリーブ用のキャップをかぶせれば、テープは不要です。
差込形コネクタは処理不要 … コネクタ自体が絶縁体なので、上からテープを巻く必要はありません。
「半幅以上重ねて巻く」とは 1回巻くと2層になる
テープの巻き方の基本は、半幅（はんはば）以上重ねて巻くことです。テープの幅の半分以上を、前に巻いた所に重ねながら巻いていきます。
こうすると、1回巻いただけで、どこもテープが2枚重なった状態になります。これを2層（そう）と呼び、2回巻けば4層です。
テープは3種類 巻く回数がそれぞれ違う
試験に出る絶縁テープは3種類です。どれも半幅以上重ねて巻くのは同じですが、巻く回数が違います。
巻き方テープごとの巻き方
ビニルテープ（厚さ約0.2mm） … 2回（4層）以上。1回（2層）では足りない
黒色粘着性ポリエチレン絶縁テープ（厚さ約0.5mm） … 1回（2層）以上でよい
自己融着性絶縁テープ（厚さ約0.5mm） … 1回（2層）以上巻き、その上に保護テープを半幅以上重ねて1回以上
この巻き方は、電気工事のルールブックである内線規程（日本電気協会）に書かれています
用語自己融着性絶縁テープとは？
引っぱりながら巻くと、テープどうしがくっついて一体になるテープです。この性質を自己融着と言います。上から巻く保護テープは、それを外側から守るためのテープです。
覚える覚え方 薄いテープは多めに巻く
薄いビニル（約0.2mm）は2回
厚い黒（約0.5mm）は1回
自己融着は、上に保護テープ
薄いテープは多めに巻く、と考えると覚えやすくなります
リングスリーブ用の絶縁キャップ（かぶせる専用のふた）を使ったときは、テープを巻かなくて大丈夫です。差込形コネクタも、もともと絶縁されているのでテープは要りません。
注意学科でよく問われる形
「絶縁処理として不適切なものは」という聞き方が定番です。
厚さ約0.2mmのビニルテープを、半幅以上重ねて1回（2層）だけ巻いた→ 巻き足りないので不適切。
差込形コネクタで接続し、テープを巻かなかった→ 適切（巻く必要がない）。
黒色粘着性ポリエチレン絶縁テープ（厚さ約0.5mm）を、半幅以上重ねて1回（2層）巻いた→ 適切（1回でよい）。
自己融着性絶縁テープ（厚さ約0.5mm）を、半幅以上重ねて1回（2層）巻いただけ→ 不適切（上に保護テープが要る）。
リングスリーブ用の絶縁キャップを被せ、テープを巻かなかった→ 適切。
練習問題 テープの巻き方
リングスリーブでつないだ所の、テープの巻き方を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3厚さ約0.2mmのビニルテープを、半幅以上重ねて1回（2層）巻いた。 イ．適切 ロ．不適切
答えを見る
ロ 不適切 … 薄いビニルテープは2回（4層）以上です。1回では足りません
練習 2/3厚さ約0.5mmの黒色粘着性ポリエチレン絶縁テープを、半幅以上重ねて1回（2層）巻いた。 イ．適切 ロ．不適切
答えを見る
イ 適切 … 厚い黒のテープは、1回（2層）以上でよいのでした
練習 3/3厚さ約0.5mmの自己融着性絶縁テープを、半幅以上重ねて1回（2層）巻いた。その上には何も巻いていない。 イ．適切 ロ．不適切
答えを見る
ロ 不適切 … 自己融着テープは、その上に保護テープを巻くのが決まりです
過去問では、こう出る
出題出題のされ方
①絶縁処理の適否 … テープの巻き方やコネクタの使い方が適切か。学科の問19でよく出る形です。
②リングスリーブの選択 … 配線図の問題で「⑪で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。」（令和8年度上期 問41）。
③刻印の組み合わせ … 4枚の写真から、正しい刻印の組み合わせを選ぶ。
④差込形コネクタの個数 … 複線図を描いて、何本ずつ何か所つなぐかを数える問題。
②や④は複線図（実際の電線の本数どおりに描いた配線図）が描けないと解くのが難しい問題です。接続の知識と複線図は、セットで身につけましょう。

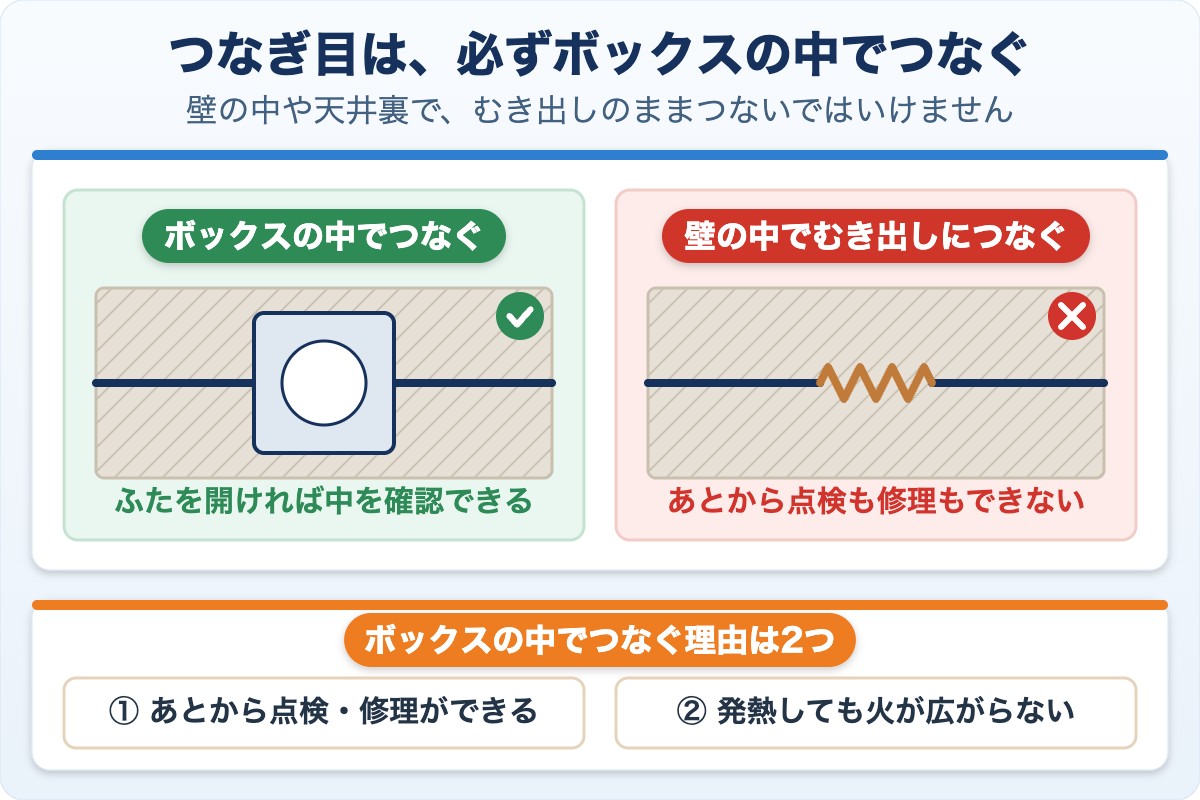

なぜ、つなぎ目は原則としてボックスの中なのか
電線をつなぐ場所にも、決まりがあるのです。接続部分は、ジョイントボックスやアウトレットボックス（主に金属製で、器具の取り付けにも使う箱）の中で行います。壁の中や天井裏で、むき出しのままつながないのが原則です。
用語ジョイントボックスとは？
電線どうしをつなぐための箱です。金属製と樹脂製があり、ふたを開ければ中のつなぎ目を確認できるようになっています。
なぜ？なぜ箱の中でつながなければいけないのか？
大きな理由は、あとから点検・修理ができるようにするためです。つなぎ目が壁の中に散らばっていると、不具合の原因を探しにくくなります。
だから複線図でも、電線が集まる場所（ボックス）を丸や四角で描き、そこでつなぐという描き方をします。
管・線ぴ・ダクトの中では、つながない
国の基準（電気設備の技術基準の解釈 第158条〜第165条）には、電線をつながない場所が書かれています。合成樹脂管・金属管・金属可とう電線管の中では、電線をつなぎません。
線ぴ（幅5cm以下の金属の樋）やダクト（それより大きな箱形の通り道）の中も、原則としてつなぎません。こちらは、点検しやすい分岐などの例外があります。
管の中でつながないのは、あとから点検することも、直すこともできなくなるからです。だから、つなぎ目は管と管の間に置いたボックスの中に集めます。
アウトレットボックスの使い方 ブレーカーを集めるのは分電盤
アウトレットボックスは、主に金属製の箱です。金属管工事の途中に付けて、次のような所に使います。
使い方アウトレットボックス（金属製）を使う所
電線の引き入れを楽にする所
電線どうしをつなぐ所
照明器具などを取り付ける所で、電線を引き出す所
一方、ブレーカー（配線用遮断器）をたくさん集めて付けるのは分電盤です。アウトレットボックスの使い方としては不適切、という形で試験に出ています。
過去問で確かめる 5問
この回の内容で解ける5問を選びました。4問は学科の問19、最後の1問は問3の計算で、問題文と選択肢は試験センターの公表問題のとおりです。1問ずつ考えてから、答えを開いてください。
過去問令和7年度上期 問19 接続のときの決まり
単相100Vの屋内配線工事における絶縁電線相互の接続で，次のような箇所があった。a～dのうちから適切なものを全て選んだ組合せとして，正しいものは。
a：電線の絶縁物と同等以上の絶縁効力のあるもので十分に被覆した。
b：電線の引張強さが10％減少した。
c：電線の電気抵抗が5％増加した。
d：電線の電気抵抗を増加させなかった。
イ．aのみ ロ．b及びc ハ．b及びd ニ．a，b及びd
出典：一般財団法人 電気技術者試験センター 公表問題（第二種電気工事士 学科試験 令和7年度上期 問19）
答えと解説を見る
正解ニ（a，b及びd）
a 適切 … 元の電線と同じかそれ以上の絶縁で包んでいるので、決まりどおりです。
b 適切 … 引張強さの決まりは20％以上減らさないこと。10％の減少は20％より少ないので、大丈夫です。
c 不適切 … 電気抵抗は増加させない決まり。5％でも増えたら不適切です。
d 適切 … 電気抵抗を増やしていないので、決まりどおり。適切なのはa・b・dの3つです。
過去問令和6年度下期 問19 テープの巻き方と絶縁キャップ
600Vビニル絶縁ビニルシースケーブル平形1.6 mmを使用した低圧屋内配線工事で，絶縁電線相互の終端接続部分の絶縁処理として，不適切なものは。ただし，ビニルテープはJISに定める厚さ約0.2 mmの電気絶縁用ポリ塩化ビニル粘着テープとする。
イ．差込形コネクタにより接続し，接続部分をビニルテープで巻かなかった。
ロ．リングスリーブ（E形）により接続し，接続部分を黒色粘着性ポリエチレン絶縁テープ（厚さ約0.5 mm）で半幅以上重ねて1回（2層）巻いた。
ハ．リングスリーブ（E形）により接続し，接続部分をビニルテープで半幅以上重ねて1回（2層）巻いた。
ニ．リングスリーブ（E形）により接続し，接続部分にリングスリーブ用の絶縁キャップを被せ，ビニルテープで巻かなかった。
出典：一般財団法人 電気技術者試験センター 公表問題（第二種電気工事士 学科試験 令和6年度下期 問19）
答えと解説を見る
正解ハ（ビニルテープ1回（2層）が不適切）
問題文の「600Vビニル絶縁ビニルシースケーブル平形」は、VVFケーブルのことです。
イ 適切 … 差込形コネクタは、もともと絶縁されています。テープは要りません。
ロ 適切 … 厚い黒のテープ（約0.5mm）は、1回（2層）以上でよい決まりです。
ハ 不適切 … 薄いビニルテープ（約0.2mm）は2回（4層）以上。1回では足りません。
ニ 適切 … 絶縁キャップをかぶせれば、テープを巻かなくても大丈夫です。
過去問令和8年度上期 問19 自己融着テープと保護テープ
600Vビニル絶縁ビニルシースケーブル平形1.6 mmを使用した低圧屋内配線工事で，絶縁電線相互の終端接続部分の絶縁処理として，不適切なものは。ただし，ビニルテープはJISに定める厚さ約0.2 mmの電気絶縁用ポリ塩化ビニル粘着テープとする。
イ．リングスリーブ（E形）により接続し，接続部分を自己融着性絶縁テープ（厚さ約0.5 mm）で半幅以上重ねて1回（2層）巻いた。
ロ．リングスリーブ（E形）により接続し，接続部分を黒色粘着性ポリエチレン絶縁テープ（厚さ約0.5 mm）で半幅以上重ねて3回（6層）巻いた。
ハ．リングスリーブ（E形）により接続し，接続部分をビニルテープで半幅以上重ねて3回（6層）巻いた。
ニ．差込形コネクタにより接続し，接続部分をビニルテープで巻かなかった。
出典：一般財団法人 電気技術者試験センター 公表問題（第二種電気工事士 学科試験 令和8年度上期 問19）
答えと解説を見る
正解イ（自己融着テープだけで、保護テープが無い）
イ 不適切 … 自己融着テープは、その上に保護テープを巻く決まりです。1回巻いただけでは足りません。
ロ 適切 … 厚い黒は1回以上でよいので、3回なら足りています。
ハ 適切 … ビニルは2回以上なので、3回なら足りています。
ニ 適切 … 差込形コネクタは、テープが要りません。
過去問令和7年度下期 問19 リングスリーブの種類と刻印
低圧屋内配線工事で，600Vビニル絶縁電線（軟銅線）をリングスリーブ用圧着工具とリングスリーブ（E形）を用いて終端接続を行った。接続する電線に適合するリングスリーブの種類と圧着マーク（刻印）の組合せで，不適切なものは。
イ．直径2.0 mm 3本の接続に，中スリーブを使用して圧着マークを中にした。
ロ．直径1.6 mm 3本の接続に，小スリーブを使用して圧着マークを小にした。
ハ．直径2.0 mm 2本の接続に，中スリーブを使用して圧着マークを中にした。
ニ．直径1.6 mm 1本と直径2.0 mm 2本の接続に，中スリーブを使用して圧着マークを中にした。
出典：一般財団法人 電気技術者試験センター 公表問題（第二種電気工事士 学科試験 令和7年度下期 問19）
答えと解説を見る
正解ハ（2.0mm 2本は、小スリーブで刻印は小）
イ 適切 … 2.0mmの3本は中スリーブ・刻印中です。
ロ 適切 … 1.6mmの3本は小スリーブ・刻印小です。
ハ 不適切 … 2.0mmの2本は、合計約6.3mm²で小スリーブ・刻印小。中スリーブは大きすぎます。
ニ 適切 … 2.0mm2本と1.6mm1本は、合計約8.3mm²で中スリーブ・刻印中です。
過去問令和7年度上期 問3 接触抵抗で出る熱
電線の接続不良により，接続点の接触抵抗が0.2 Ωとなった。この電線に10 Aの電流が流れると，接続点から1時間に発生する熱量［kJ］は。ただし，接触抵抗の値は変化しないものとする。
イ．72
ロ．144
ハ．288
ニ．576
出典：令和7年度上期 第二種電気工事士試験（学科試験）問3
答えと解説を見る
正解イ（72kJ）
出る熱は、電流 × 電流 × 抵抗 × 時間（秒）で求めます。接触抵抗も、他の抵抗と同じ計算です。
手順1 … 10 × 10 ＝ 100、100 × 0.2 ＝ 20W（つなぎ目で熱に変わる電力）
手順2 … 1時間は3,600秒。20 × 3,600 ＝ 72,000J
手順3 … 1,000Jが1kJなので、72,000J ＝ 72kJ
イ 72 … 正解です。
ロ 144 … 72kJの2倍。同じ20Wが2時間（7,200秒）流れたときの値です。
ハ 288 … 72kJの4倍。電流が2倍の20Aなら20 × 20 × 0.2 ＝ 80W、80 × 3,600 ＝ 288,000Jになります。
ニ 576 … 72kJの8倍。20Aが2時間流れたときの値で、問題の条件とは合いません。
よくある質問
まとめ
まとめこの回の要点
接続の3原則は抵抗を増やさない・強さを20％以上減らさない・絶縁は同等以上。
つなぎ目には器具を使うか、ろう付け。試験・住宅では器具を使い、ねじってテープだけは不可。
つなぐ道具はリングスリーブと差込形コネクタ。
スリーブは1.6が2本だけ○、あとは小、太くなったら中、もっと太くなったら大。
差込形コネクタは穴の数＝本数（試験では2本用〜5本用）。真横から見て先端に心線が見え、差し込み口では見えない。
リングスリーブは絶縁処理が必要、差込形コネクタは不要。
電線のつなぎ方は、先をそろえて束ねる終端接続と、一直線に延ばす直線接続の2つ
電気抵抗は5％でも増えたら×。引張強さは10％・15％減なら○（20％より少ない）
小スリーブは切り口の広さの合計が約8mm²までが目安。正しくはJIS の表で決まる
テープは薄いビニル2回・厚い黒1回・自己融着は上に保護テープ。絶縁キャップならテープ不要
つなぎ目は原則ボックスの中。管・線ぴ・ダクトの中ではつながない
つなぎ目にできる余分な抵抗が接触抵抗。熱＝電流×電流×抵抗×秒（0.2Ω・10A・1時間で72kJ）
スリーブの大きさは合計の広さで約8mm²まで小・約14mm²まで中が目安。5.5mm²が3本なら大（正しくはJISの表）
