【第二種電気工事士】接地工事｜A〜D種と省略できる条件を知識ゼロから【第15回】
接地（せっち）とは、電気機器の金属部分を地面につないでおくことです。「アース」と呼ばれることもあります。
洗濯機や電子レンジから緑色の線が出ていて、コンセントの下にあるふたを開けてネジで留める——あれがまさに接地です。
学科試験の問21〜30で出題されることが多い分野です。数字を覚えるだけの単元に見えますが、「なぜ地面につなぐのか」から入ると忘れにくくなります。
接地は「万一のときの逃げ道」を作る工事
用語接地工事とは？
接地工事とは、電気機器の金属部分を、電線で地面につなぐ工事のことです。地中に埋めた金属（接地極）と機器を、接地線でつなぎます。

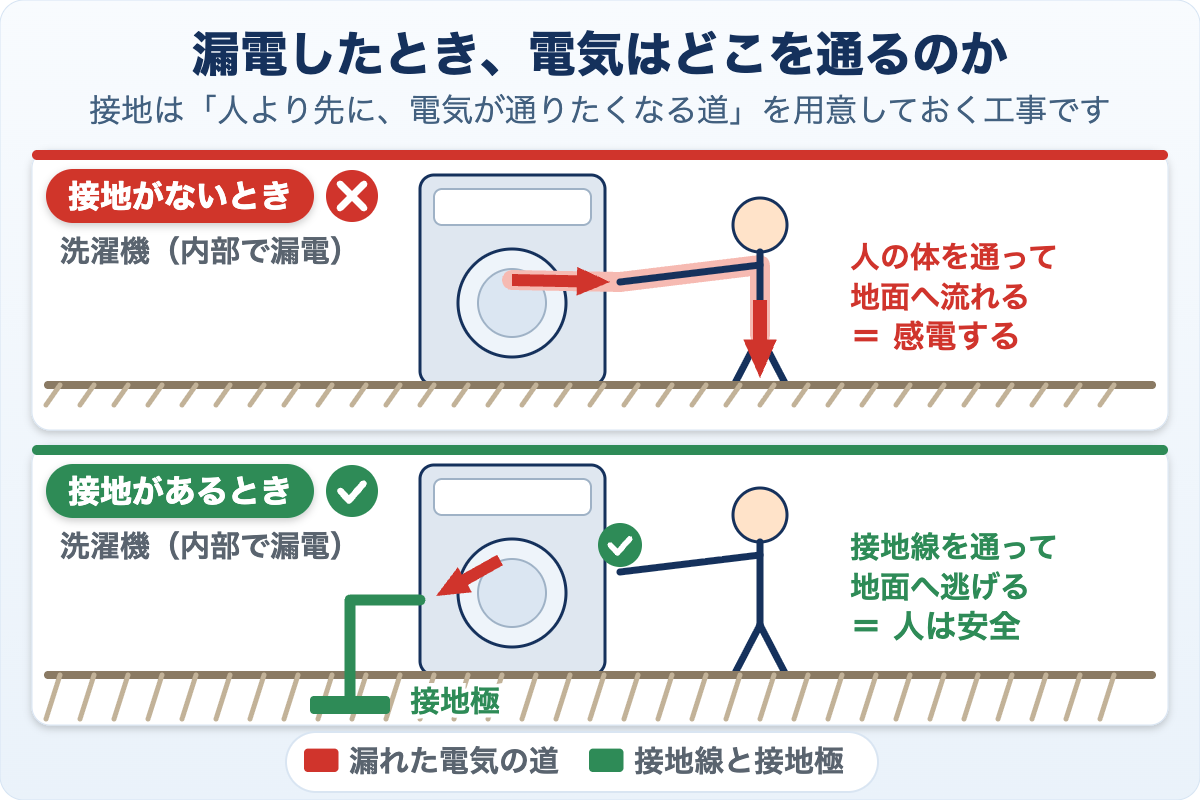

なぜ？なぜ地面につなぐと安全になるのか？
漏れた電気が、人ではなく地面のほうへ流れてくれるからです。洗濯機の内部で漏電（電気が本来の通り道から漏れ出すこと）が起きたとき、接地がなければ触った人の体を通って地面へ流れます。接地があれば、電気は抵抗の小さい接地線のほうを通ります。人の体より、太い銅線のほうがずっと流れやすいからです。
接地にはもうひとつ大事な役割があります。漏電遮断器に「異常が起きた」と気づかせることです。
用語漏電遮断器とは？
電気が漏れていることを見つけて、自動で回路を切る装置です。分電盤（家の電気を各部屋の回路へ分ける箱）の中にあります。行きと帰りの電流を比べて、差があれば「どこかへ漏れている」と判断します。
なぜ？なぜ接地がないと漏電遮断器が働きにくいのか？
電気の逃げ道がないと、そもそも電流が漏れないからです。機器の金属部分に電気が来ていても、どこにも流れなければ差は生まれません。人が触った瞬間にはじめて流れ出す——それでは遅いのです。接地があれば、触る前に電気が地面へ流れ、遮断器がすぐ切ってくれます。
覚える覚え方
接地は「電気に、人より先に通りたくなる道を用意しておく」工事です。電気はいちばん流れやすいところを通ります。人の体より流れやすい道が用意してあれば、人には流れません。
接地工事はA・B・C・Dの4種類
第二種電気工事士が扱うのは低圧（交流600V以下）なので、実際に出てくるのはC種とD種がほとんどです。300Vを境に、超えたらC種、以下ならD種と覚えてください。
用語4種類のちがい
A種＝10Ω以下 … 高圧・特別高圧の機器。いちばん厳しい。
B種 … 変圧器の低圧側（中性点）。数値は計算で決まるので、種類と役割だけ覚えれば十分です。
C種＝10Ω以下 … 300Vを超える低圧の機器。
D種＝100Ω以下 … 300V以下の低圧の機器。
用語「接地抵抗が小さい」とはどういうことか？
電気が地面へ流れやすいということです。接地極と大地のあいだの抵抗が小さいほど、漏れた電気がすばやく地面へ逃げてくれます。
なぜ？なぜ電圧が高い機器ほど、抵抗を小さくしなければならないのか？
高い電圧ほど、漏れたときの危険が大きいからです。危険が大きいぶん、より速く、より確実に逃がす必要があるので、「10Ω以下」という厳しい条件になります。
覚える覚え方
「厳しいほうが10、ゆるいほうが100」。電圧が高い機器ほど危ないので、接地抵抗は小さく——この理屈で結びつけると、数字がひっくり返りません。
注意緩和されるケース
D種 … 電路に0.5秒以内に動作する漏電遮断器があれば、500Ω以下でよいことになっています。
C種 … 同じ条件で500Ω以下まで緩和されます。
「0.5秒」と「500Ω」がセットです。
D種接地工事を省略できる場合
試験では「省略できないものはどれか」という聞き方で出題されます。省略できる条件を知っていれば、消去法で解けます。
覚える省略できる主な条件
①乾燥した場所 … 対地電圧150V以下の機器を乾燥した場所に設置する場合
②絶縁物の上 … 乾いた木の床など絶縁性のものの上で取り扱う低圧の機器
③漏電遮断器 … 電源側に定格感度電流（漏電を感知する電流の大きさ）15mA以下・動作時間0.1秒以下の漏電遮断器がある場合
ほかに、二重絶縁構造の機器や、絶縁変圧器（300V以下・容量3kVA以下）を使っている場合なども省略できます。
なぜ？なぜ水気のある場所では省略できないのか？
水は電気を通すからです。乾いていれば人の体にも電気が流れにくいのですが、床や手がぬれていると体を通って地面まで一気に流れます。
「対地電圧150V以下」とは何のことか？
対地電圧とは、電線と大地のあいだの電圧のことです。一般家庭の100Vの回路は、対地電圧も100Vなので条件に当てはまります。単相3線式の200V回路は、線と線の間は200Vでも、対地電圧は100V——ここが引っかけどころです。
例省略できない代表例（試験の答えになりやすい）
水気のある場所に設置する機器 … 条件①〜③にかかわらず省略できません。
対地電圧が150Vを超える機器を乾燥した場所に置いた場合 … 条件①に当てはまりません。

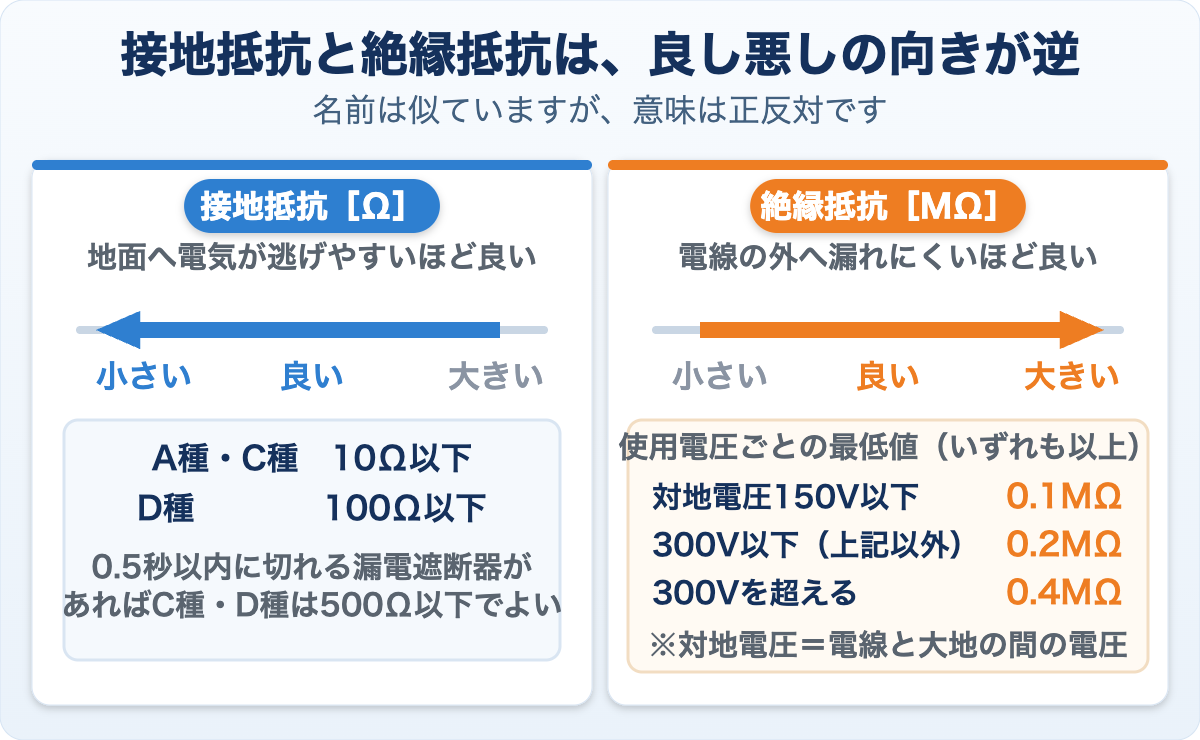

絶縁抵抗の基準値も、ここで覚える
接地とセットで出題されやすいのが絶縁抵抗です。名前が似ていますが、まったく逆の考え方なので注意してください。
用語絶縁抵抗とは？
電線と大地のあいだ（または電線どうしのあいだ）が、どれだけ電気を通しにくいかを表す値です。絶縁抵抗計（メガー）という測定器で測ります。
なぜ？なぜ絶縁抵抗は「大きいほど良い」のか？
電気が漏れていないことを意味するからです。本来、電線の外へ電気が流れてはいけません。抵抗が大きい＝漏れていない＝正常。接地抵抗が「小さいほど良い」のとは、まったく逆になります。
例絶縁抵抗の最低値
使用電圧300V以下で対地電圧150V以下 … 0.1MΩ以上
使用電圧300V以下（上記以外） … 0.2MΩ以上
使用電圧300V超 … 0.4MΩ以上
覚える覚え方
接地抵抗は小さいほど良い、絶縁抵抗は大きいほど良い。逆に覚えると、関連する問題をまとめて間違えやすくなります。「接地は逃がしたいから小さく、絶縁は漏らしたくないから大きく」——目的から思い出してください。
過去問では、こう出る
例出題のされ方
①D種接地を省略できないものを選ぶ … 定番の形。4つの状況から、省略できないものを1つ選びます。
②接地工事の種類と抵抗値 … 「300Vを超える低圧の機器に施す接地工事とその抵抗値は」→C種・10Ω以下。
③絶縁抵抗の最低値 … 「単相100Vの屋内配線の絶縁抵抗の最小値は」→0.1MΩ。
④接地線の太さ … D種接地工事の接地線は直径1.6mm以上（軟銅線の場合）。
⑤配線図での出題 … 「⑯で示す部分の接地工事の種類と接地抵抗の最大値は」という形でも出ます。
注意つまずきやすいところ
接地抵抗と絶縁抵抗を混同する … 接地はΩ（小さいほど良い）、絶縁はMΩ（大きいほど良い）。単位も違います。
C種とD種の境目を忘れる … 300Vが境。超えたらC種（10Ω）、以下ならD種（100Ω）。
対地電圧と線間電圧を取り違える … 単相3線式の200Vは、対地電圧では100Vです。
よくある質問
まとめ
まとめこの回の要点
接地は漏れた電気を、人より先に地面へ逃がすための工事。
漏電遮断器を確実に働かせる役割もある。
300Vを超えたらC種、以下ならD種。
A種・C種は10Ω以下、D種は100Ω以下。
D種・C種は0.5秒以内に切れる漏電遮断器があれば500Ω以下。
省略できるのは乾いた場所・絶縁物の上・漏電遮断器あり。水気のある場所は省略できない。
絶縁抵抗は0.1／0.2／0.4MΩ。接地とは逆で大きいほど良い。
