【第二種電気工事士】配線図の図記号の読み方をゼロから解説

用語配線図とは？

配線図とは、住宅の間取り図に、電気の配線と器具を記号で書き込んだ図面です。実際の電気工事は、この図面をもとに行われます。

なぜ？なぜ記号で描くのか？

「どこに何を、どうつなぐか」を文章では正確に伝えられないからです。そこで、決められた共通の記号（JIS＝日本産業規格）で表します。

用語傍記（ぼうき）とは？

傍記とは、図記号のそばに書かれた小さな文字のことです。その器具の種類や性能を表します。

なぜ？なぜ文字を添えて区別するのか？

同じ「黒丸（スイッチ）」でも中身はいろいろあります。記号を何十種類も作ると覚えきれないので、基本の記号＋文字で区別するしくみになっています。

例読む順番　この3つ

手順1　外の形　…　丸か、四角か、ひし形か。何の仲間かが分かる

手順2　中身　…　黒く塗ってあるか、線や文字が入っているか

手順3　そばの文字（傍記）　…　種類・数・大きさが分かる

例えば黒い丸の横に「3」なら、黒い丸＝スイッチ、3＝3路なので3路スイッチです

注意同じ文字でも、本体が違えば意味が変わる

同じ「T」でも、スイッチの横ならタイマ付、コンセントの横なら引掛形です。

「E」も、コンセントの横なら接地極付、四角の中なら漏電遮断器を表します。文字だけで決めず、先に本体の形を見てください。

例線の種類　この4つ（JIS C 0303）

━━━　実線　…　天井隠ぺい配線。天井の中に隠して通す

━ ━ ━　破線　…　床隠ぺい配線。床の中に隠して通す

‐‐‐‐‐　点線（細かい破線）　…　露出配線。壁や天井の外に出ていて、目に見える

━ ‐ ━　長い線と短い線のくり返し（一点鎖線）　…　地中配線。地面の中を通す

用語隠ぺい配線とは？

天井や床、壁の中に隠して、見えないように通す配線です。「隠ぺい」は、隠して覆うという意味。反対に、見える所に出して通すのが露出配線です。

例試験の図での見え方（令和5年度上期 午後 問40）

家の外から庭の屋外灯へ向かう線が一点鎖線で描かれ、（FEP）と書き添えてあった　→　地中配線

（FEP）　…　波付硬質合成樹脂管。表面が波打った、地中に埋めて使う合成樹脂の管。この問いの正解だった（管の種類は第9回）

用語「2.0」は直径、「2」は断面積

単位を省いて書くとき、2.0は直径2.0mm、2は断面積2mm²を表します（JIS C 0303に明記）。

第8回で見たとおり、単線（1本の銅線）は直径、より線（細い線をより合わせたもの）は断面積で太さを表します。5.5や8は、断面積5.5mm²・8mm²のより線です。

例「2.0」と「2」はどれくらい違う？

直径2.0mmの電線の切り口は、半径1.0mmの円

広さ＝1.0 × 1.0 × 3.14＝約3.1mm²

つまり「2.0」は約3.1mm²、「2」は2mm²。太さの違う別の電線です

例そばに書かれる文字の読み方

1.6-3C　…　直径1.6mmの心線が3本入ったケーブル。Cの前の数字が心線の数（Cは英語のcore＝しんの頭文字と考えると覚えやすい）

1.6(E19)　…　かっこの中は管の種類と太さ。E＝鋼製電線管（ねじなし電線管）

(PF16)・(VE16)・(FEP)　…　PF＝合成樹脂製可とう電線管、VE＝硬質ポリ塩化ビニル電線管、FEP＝波付硬質合成樹脂管（くわしくは第9回）

かっこの書き込みが無い　…　管に入れないケーブル工事

例矢印の向きで読み分ける（JIS C 0303）

丸から上向き（右上）の矢印　…　立上り（たちあがり）。ここから上の階へ上がる

丸から下向き（左下）の矢印　…　引下げ（ひきさげ）。ここから下の階へ下りる

丸の両側に矢印　…　素通し（すどおし）。この階は通り抜けるだけ

用語引込線取付点とは？

電力会社の引込線を、家の外壁などに取り付ける点です。電力会社の電線と、家の側の配線の境目にあたります。

用語引込口配線とは？

引込線取付点から、電力量計を通って分電盤までの配線です。電気を家の中へ引き込む入口の配線、という意味の名前です。

例この形の過去問（令和5年度上期 午後 問33）

図　…　外壁の外に小さな丸と矢印があり、そこから四角で囲んだWh（箱に入った電力量計）まで、細かい点線（露出配線）が続いていた

問い　…　③（この部分）の工事の種類は

イ　ケーブル工事（CVT）　…　⭕正解。線のそばに管などの書き込みが無いので、管に入れないケーブル工事

ロ　金属線ぴ工事　…　×。金属線ぴ（壁に付ける細い金属の樋）を使うなら、その表示が図に付く

ハ　金属ダクト工事　…　×。金属ダクト（電線をまとめて通す金属の箱形の通り道）も、使うなら図に表示が付く

ニ　金属管工事　…　×。金属管なら（E19）のような管の書き込みがある

CVT　…　架橋ポリエチレン絶縁（C）・ビニルシース（V）の電線を3本より合わせた（T）ケーブル（第8回）

出典：令和5年度上期 第二種電気工事士試験（学科試験・午後）問33

練習 1/3配線の線が、細かい点線（‐‐‐‐‐）で描いてある。どんな配線？（イ．天井隠ぺい配線　ロ．床隠ぺい配線　ハ．露出配線）

練習 2/3配線の線の上に、短い斜めの線（／）が3本。何を表す？（イ．電線の太さ　ロ．電線の本数　ハ．管の太さ）

練習 3/3線のそばに「2」とだけ書いてある。何を表す？（イ．直径2mm　ロ．断面積2mm²　ハ．電線2本）

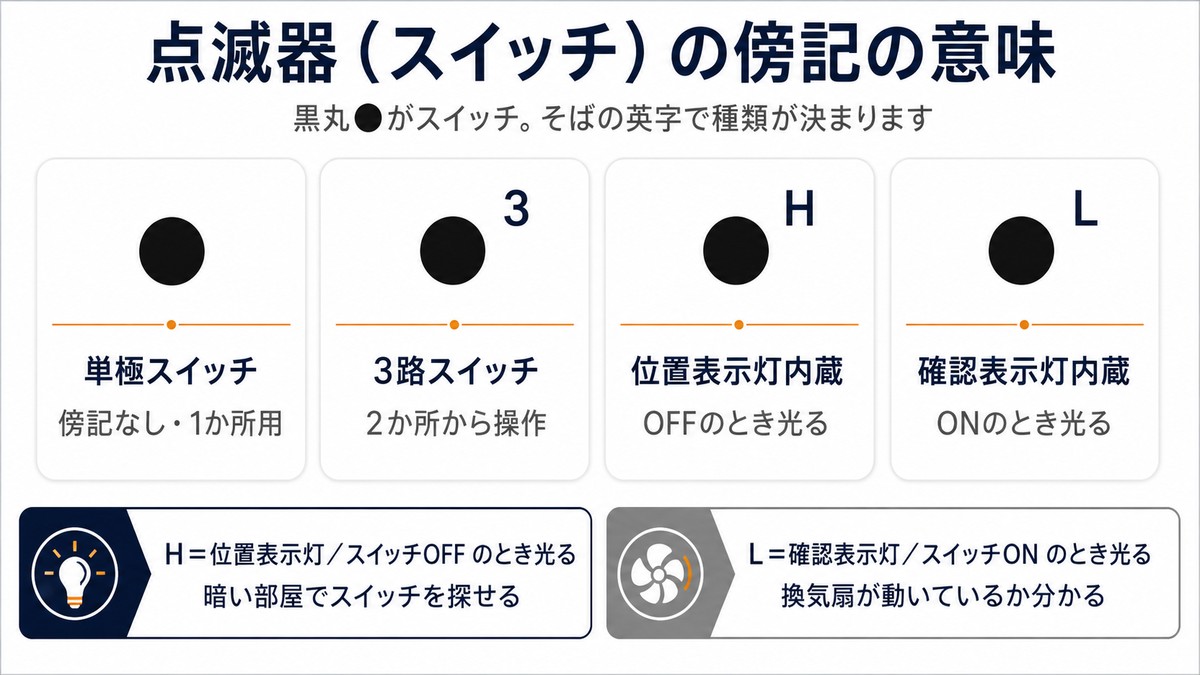

例スイッチの傍記　まずこの5つ

H　…　位置表示灯を内蔵する点滅器（ホタルスイッチ）。「切」のときに光る

L　…　確認表示灯を内蔵する点滅器（パイロットスイッチ）。「入」のときに光る

A　…　自動点滅器。明るさで自動的に入り切りする

T　…　タイマ付スイッチ。入れてから決めた時間がたつと自動で切れる

D　…　遅延スイッチ。「切」にしても、少し遅れてから切れる（TとDは別の記号なので混ぜない）

覚えるHとLの覚え方

H＝ホタル。ホタルは暗いところで光る　→　切のときに光る。
L＝ランプ。点けたらランプも光る　→　入のときに光る。
（第10回と同じ覚え方です。規格に文字の由来は書かれていません。覚え方の出典：ホーザン「第二種電工試験の虎」）

なぜ？なぜ語呂で結び付けるとよいのか？

この2つは、入れ替えた形で出題されることが多い組み合わせです。語呂で結び付けておくと本番で迷いにくくなります。

用語電線の本数にも影響する

H（ホタル）は電線が増えませんが、L（パイロット）は接地側電線（大地につながっている側の線）が別に必要で1本増えます。

なぜ？なぜLだけ電線が増えるのか？

Hのランプは、スイッチの接点と横並び（並列）につなぐだけなので、白い線は要りません。Lのランプは「入」のときに光らせるため、接地側（白い線）にもつなぐ必要があるからです（第10回の接点の図：1番→ランプ→3番＝白）。最少電線本数の問題で効いてきます。

コツスイッチの種類（端子の数で見分ける）

単極（片切）スイッチ　…　端子2つ。入と切だけ

3路スイッチ　…　端子3つ（0・1・3）。2か所から同じ照明を操作。階段の上下など

4路スイッチ　…　端子4つ。3か所以上から操作したいとき、3路と3路のあいだに入れる

用語確認表示灯とは？

スイッチを入れている間、「いま電気が入っている」と光って知らせる小さなランプです。試験の図では、換気扇のスイッチの横に描かれた例があります。

例小さな白い丸と、まぎらわしい記号

●の横の小さな○　…　別に付けた確認表示灯。そばのカタカナがスイッチと同じなら、そのスイッチと組

●L　…　確認表示灯をスイッチに内蔵したもの

●H　…　位置表示灯を内蔵したスイッチ。位置表示灯には別に付ける記号がなく、Hを添えて表す

部屋の中の白い丸（○）　…　一般用照明（白熱灯など）。照明そのものなので、器具を付ける位置に描かれる

丸の中に×（上下の三角を黒く塗る）　…　誘導灯（下の「非常時に使う照明」で説明）

例この形の過去問（令和5年度上期 午前 問31）

問い　…　便所の入口わきの小さな白い丸（そばに「キ」）の名称は。すぐ下に●キ・●カのスイッチがある

イ　白熱灯　…　×。照明の○は器具を付ける位置に描く記号で、スイッチの横に添える形ではない

ロ　通路誘導灯　…　×。誘導灯は丸の中に×を描き、上下の三角を黒く塗る形

ハ　確認表示灯　…　⭕正解。●の横の小さな○

ニ　位置表示灯　…　×。別に付ける記号がなく、●Hで表す

出典：令和5年度上期 第二種電気工事士試験（学科試験・午前）問31

用語ワイドハンドル形点滅器とは？

押す面（ハンドル）が大きく四角いスイッチです。図記号は黒いひし形（◆）。押す面が小さいタイプは一般形と呼ばれ、こちらが黒丸（●）です。

なぜ？なぜ同じスイッチなのに記号を分けるのか？

取り付ける品物（器具の種類）が違うからです。図面の段階で区別しておけば、用意する品物を取り違えずに済みます。なお、H・L・3などの傍記は、◆にも●と同じように添えます（例：◆3＝ワイドハンドル形の3路スイッチ）。

用語調光器（ちょうこうき）とは？

照明の明るさを、つまみなどで少しずつ変えられる器具です。図記号は、スイッチの記号に斜めの矢印が突き抜けた形で表します。

例調光器の図記号

一般形の調光器　…　黒丸（●）に斜めの矢印が突き抜けた形（●↗に近い形）

ワイド形の調光器　…　黒いひし形（◆）に斜めの矢印が突き抜けた形（◆↗に近い形）

容量を示すときは、そばに800Wのように書き添えます

コツ●・◆・矢印は2段階で見る

手順1　形を見る　…　丸（●）なら一般形、ひし形（◆）ならワイドハンドル形

手順2　付け足しを見る　…　矢印があれば調光器、なければ点滅器（入・切だけのスイッチ）

例えば矢印のない◆は「ワイドハンドル形点滅器」、矢印のある◆は「ワイド形調光器」です

注意ひし形を見つけた瞬間に答えを決めない

「◆＝ワイド」までは合っていても、矢印の有無を見落とすと調光器と点滅器を取り違えます。形を確かめたら、矢印が付いていないかをもう一度見てください。

用語熱線式自動スイッチとは？

人の体から出る熱（赤外線）を感じ取って、自動で照明を入り切りするスイッチです。一般には「人感センサー付きスイッチ」とも呼ばれます。図記号は●に傍記RASです。

なぜ？なぜ「熱線式」という名前なのか？

赤外線は「熱線」とも呼ばれ、温かい物から出ている目に見えない光だからです。人の体温から出る赤外線をとらえるので、真っ暗でも人を感じ取れます。

例「自動」で動くスイッチの傍記を比べる

RAS　…　熱線式自動スイッチ。人が来ると点く（玄関・廊下など）

A　…　自動点滅器。まわりの暗さで点く（屋外灯など）。「A(3A)」のように容量を添えます

T　…　タイマ付スイッチ

D　…　遅延スイッチ。切ってから少し遅れて切れる

センサーとスイッチが別々になっている熱線式はRAと書きます

注意RASとAを取り違えない

どちらも「自動」で点きますが、反応するものが違います。RASは人に反応し、Aは暗さに反応します。「人が来たらRAS、暗くなったらA」と、何をきっかけに動くかで分けて覚えてください。

例コンセントの傍記　この6つ

E　…　接地極付（差込口にアース（漏れた電気を地面へ逃がす線）用の穴がある）

ET　…　接地端子付（アース線をネジで留める端子がある）

EET　…　接地極付＋接地端子付（両方ある）

EL　…　漏電遮断器付

WP　…　防雨形（屋外用。Weather Proof）

LK　…　抜け止め形（差して回すとロック。LocK）

用語接地極と接地端子のちがい

接地極　…　差込口そのものにアース用の穴がある。プラグを差せば自動でアースがつながる。
接地端子　…　ネジで留めるアース線用の端子。洗濯機のアース線をネジで留める、あの端子です。

なぜ？なぜ2種類のアースがあるのか？

機器によってプラグにアース極があるものとアース線が1本出ているものの両方があるためです。両方付いたものがEETです。

用語差込口の形で電圧が分かる

穴が縦向きに2つ　→　100V用
穴が横向きに2つ　→　200V用
下に丸い穴　→　接地極付
片方がL字（かぎ形）の穴　→　20A専用（15Aのプラグは差せない。15A・20A兼用は片方がT字。第10回と同じ）

なぜ？なぜ差込口の形を変えているのか？

形を変えておくことで、100V用の機器を200Vのコンセントに誤って差し込めないようにしているのです。安全のための仕組みです。

用語引掛形（ひっかけがた）コンセントとは？

刃（プラグの金属の板）と刃受（コンセント側の差込口）が円弧のように丸く曲がっていて、差し込んでから右に回すと引っ掛かって抜けなくなるコンセントです。図記号は、コンセントの記号に傍記Tを添えます。

なぜ？なぜ回して引っ掛ける形にするのか？

コードを引っ張られてもプラグが抜けないようにするためです。不意に電源が切れると困る機器に使います。専用の曲がった刃のプラグしか差し込めません。

例「抜けにくい」コンセント2種類を比べる

T（引掛形）　…　刃受が円弧状に曲がっている。専用のプラグを差して右に回す

LK（抜け止め形）　…　刃受はふつうのまっすぐな形。ふつうのプラグを差して右に回すと抜けにくくなる

覚えるTとLKの覚え方

T＝ひねる（twist）、LK＝ロック（LocK）と、英語の頭文字に結び付けてペアで覚えると迷いにくくなります。規格には文字の由来が書かれていないので、取り違えないための覚え方として使ってください。

用語壁付と天井付で記号が変わる

ふつうのコンセントの記号は壁に付けるものを表し、壁側の部分を黒く塗ります。

天井に付けるコンセントは、丸の中に縦の線を2本入れた形で、どこも塗りません。

天井に付ける引掛形のコンセント（天井コンセント・引掛形）は、この天井用の記号に傍記Tを添えて表します。

なぜ？なぜ壁付は「壁側を塗る」のか？

図面の上で、器具がどちらの壁に付いているかを一目で分かるようにするためです。天井に付けるものは壁に接していないので、塗る側がないと考えると覚えやすいでしょう。

注意引掛シーリングと混同しない

天井の受け口には、照明の記号の節で出てくる引掛シーリング（照明器具を引っ掛けてつなぐ受け口）もあります。引掛シーリングは照明専用、天井コンセントはコンセントです。選択肢に両方が並ぶことがあるので、名前の違いまで確認してください。

例取り付ける場所で変わるコンセントの記号（JIS C 0303）

壁付　…　丸の中に線2本。壁側を黒く塗る

天井付　…　丸の中の線を縦にして、どこも塗らない

床面　…　記号の下に黒い三角（▲）を付ける

二重床用　…　記号を四角で囲む。二重床＝床を二重にして、その間に配線を通す床

傍記では、2＝2口（差込口の数）、20A・250V＝定格、3P＝3極（極が3つ）も添える

例この形の過去問（令和6年度上期 問32）

問い　…　②の器具の取り付け場所は。②は丸の中の線2本が縦で、どこも塗っていない記号で、そばにLK

イ　床面　…　×。床面なら下に黒い三角

ロ　天井面　…　⭕正解。線が縦で塗りなし＝天井付

ハ　壁面　…　×。壁面なら壁側を黒く塗る

ニ　二重床面　…　×。二重床なら四角で囲む

出典：令和6年度上期 第二種電気工事士試験（学科試験）問32

例照明の図記号と傍記

DL　…　ダウンライト（埋込器具）。天井に穴をあけて埋め込む。Down Light

CL　…　シーリングライト。天井に直接付ける。CeiLing

CH　…　シャンデリヤ。CHandelier

丸に横線　…　ペンダント。コードで吊り下げる照明

丸の中に（ ）　…　引掛シーリング。照明を引っ掛ける天井の受け口

例「付ける」と「埋める」で分ける

シーリング＝天井に付ける、ダウンライト＝天井に埋める。

なぜ？なぜアルファベットが付いているのか？

アルファベットのものは、英語の頭文字と考えると覚えやすくなります（CL＝CeiLing light、CH＝CHandelier、DL＝DownLight）。規格の表には英語のつづりは書かれていません。文字がない「丸に横線」がペンダント、と押さえると混同しにくくなります。

例照明の形　ほかにも覚えるもの（JIS C 0303）

白い丸（○）　…　一般用照明（白熱灯など）。照明の基本の形

細長い四角の真ん中に丸　…　蛍光灯

四角の中に（ ）　…　引掛シーリング（角）。丸の中に（ ）なら引掛シーリング（丸）

壁に付ける照明　…　コンセントと同じく壁側を黒く塗る

照明のそばのカタカナ　…　どのスイッチで点くかの組。スイッチのそばに「イ」があれば、同じ「イ」の照明がそのスイッチで点く

用語誘導灯とは？

火事のときに、避難する出口や方向を示す照明です。消防法で決められた照明で、緑色の「非常口」の表示が知られています。

用語非常用照明とは？

停電したときに、部屋や通路を照らして足元を明るくする照明です。こちらは建築基準法で決められています。

例非常時の照明の図記号（JIS C 0303）

丸の中に×を描き、上と下の三角を黒く塗った形　…　誘導灯（白熱灯形）。長方形の真ん中にこの丸を描くと蛍光灯形

通路誘導灯　…　誘導灯の記号に、必要に応じて避難する方向の矢印を添える

黒く塗った丸（●）　…　非常用照明（白熱灯形）。長方形の真ん中に黒い丸を描くと蛍光灯形

斜線を入れた丸　…　保安用照明。発電機の回路につなぐ照明で、法律で決まった非常用とは別

白い丸（○）　…　一般用照明（ふだんの照明）

注意黒い丸はスイッチだけではない

黒く塗った丸は、壁ぎわならスイッチ（点滅器）、照明を付ける位置なら非常用照明です。置き場所も合わせて見てください。

例この形の過去問（令和6年度上期 問34）

問い　…　出入口の上の④の記号の名称は。④は長方形の真ん中に、上下の三角を黒く塗った「丸に×」

イ　誘導灯　…　⭕正解。蛍光灯形の誘導灯

ロ　保安用照明　…　×。保安用は斜線を入れた形

ハ　一般用照明　…　×。一般用は白い丸や、長方形の真ん中に白い丸

ニ　非常用照明　…　×。非常用は黒く塗った丸

出典：令和6年度上期 第二種電気工事士試験（学科試験）問34

練習 1/3黒い丸に、斜めの矢印が突き抜けた記号。器具の名前は？（イ．点滅器　ロ．調光器　ハ．リモコンスイッチ）

練習 2/3コンセントの記号で、丸の左半分が黒く塗ってある。黒い側にあるのは？（イ．壁　ロ．天井　ハ．床）

練習 3/3白い丸の中に、横線が1本だけ入った記号。器具の名前は？（イ．ペンダント　ロ．シーリング（天井直付）　ハ．埋込器具）

例分電盤まわり・機器

B　…　配線用遮断器（ブレーカー）。使いすぎで切れる

BE　…　漏電遮断器（過負荷保護付）。漏電でも使いすぎでも切れる

横線を3本、だんだん短く重ねた形　…　接地極（地面に埋める電極）。D種接地工事ならEDを添える（第15回）。同じ形を丸で囲むと接地端子（接地線をねじで留める端子）

Wh　…　電力量計（電気メーター）。丸で囲むのが基本で、箱入りなら四角で囲む

RC　…　ルームエアコン。I＝屋内機（Indoor）／O＝屋外機（Outdoor）

2E　…　コンセントの傍記。数字は差込口の数（2＝2口）、E＝接地極付（電線の本数ではない）

例機械の記号（JIS C 0303）

丸の中にM（Ⓜ）　…　電動機（モーター・第11回）

丸の中にH（Ⓗ）　…　電熱器（ヒーター）

丸の中に羽根の形　…　換気扇

四角の中にコンデンサの印（平行な2本の短い線）　…　コンデンサ（モーターの力率をよくする進相コンデンサ・第11回）

覚えるボックスの図記号　この3つ

⊠（四角の中にバツ）　…　プルボックス。そばに材料の種類や寸法を書き添える

□（中が白い四角）　…　ジョイントボックス

丸の中に斜線を何本も引いた形（網目のような模様）　…　VVF用ジョイントボックス

用語3つのボックスの役目

ジョイントボックス　…　電線どうしをつなぐ（接続する）場所に置く箱。

VVF用ジョイントボックス　…　VVFケーブル（平たい形のケーブル）どうしをつなぐ場所に使う箱。

プルボックス　…　電線管（電線を通す管）がたくさん集まる場所などに置き、電線を通しやすくするための箱。「プル（pull）」は英語で「引く」という意味です。

なぜ？なぜ箱の記号を使い分けるのか？

箱の大きさや材料、中でする作業が違うからです。図面で区別しておくと、現場でどの箱を用意すればよいかが分かります。

注意「ジャンクションボックス」を選ばない

選択肢にジャンクションボックスという名前が並ぶことがあります。JISの図記号では、これは床に埋め込むフロアダクト（床下の配線用の通路）の途中の箱を指し、記号も破線の上に二重丸という別の形です。住宅の配線図で四角や丸に斜線の記号を見たら、ジョイントボックス・VVF用ジョイントボックス・プルボックスの3つから選びます。

用語開閉器（かいへいき）とは？

電気の通り道を開いたり閉じたりする器具、つまり大きな機器用のスイッチのことです。図記号は四角の中にS（□の中にS）。手で入り切りして、点検のときなどに機器の電気を止めます。

例S（開閉器）に添える傍記

2P30A　…　極数（何本の線を同時に切るか）と定格電流

f30A　…　f＝ヒューズ。中に30Aのヒューズが入っていることを表す

A5　…　電流計の定格（下の電流計付のときに書く）

用語ヒューズとは？

決められた電流を超えて流れ続けると、中の金属が溶けて切れ、電気を止める部品です。f20Aなら、20Aを超える電流が流れ続けると切れます。つまりfが付いた開閉器は、過電流（流れすぎ）から電線や機器を守れます。漏電を見つける働きはありません。

覚える四角に英字の記号　この5つ

□の中にS　…　開閉器

□の中に丸、その中にS　…　電流計付箱開閉器（電流計＝流れている電流の大きさを表示する計器）

□の中にB　…　配線用遮断器（ブレーカー）

□の中のBに縦線が1本入った形、または□の中にBと傍記M　…　モータブレーカ

□の中にE　…　漏電遮断器。使いすぎ（過負荷）も守れるものは□の中にBEと書いてもよい

用語モータブレーカとは？

モーター（電動機）を守る働きも兼ねた配線用遮断器です。「電動機保護兼用配線用遮断器」とも呼ばれます。ふつうの配線用遮断器（B）と区別するため、Bに縦線を1本加えるか、Mを書き添えます。

用語電磁開閉器（でんじかいへいき）とは？

制御配線（合図を送る細い線）の信号によって動く開閉器です。中の電磁石の力で入り切りするので、離れた場所の押しボタンからモーターを動かしたり止めたりできます。

なぜ？なぜモーターには電磁開閉器を使うのか？

モーターに流れる大きな電流を、人が直接手で入り切りするより、小さな電流のボタンで合図を送り、入り切りは電磁開閉器に任せるほうが安全で便利だからです。「ボタン＝合図」「電磁開閉器＝実際に入り切りする」という役割分担です。

コツ試験の図面で電磁開閉器を見分ける

試験の配線図では、電磁開閉器は開閉器と同じ「□の中にS」で描かれています。

見分ける決め手はまわりにあるものです。そばに電磁開閉器用押しボタン（二重丸の中が黒い記号に傍記B）や制御配線がつながっていれば、ボタンの信号で動く電磁開閉器と読みます。

押しボタンにBLとあれば、確認表示灯付（運転中にランプが点く）の電磁開閉器用押しボタンです。

注意丸で囲んだSは電流計付

□の中の丸にSは、JISでは電流計付箱開閉器の記号です。電磁開閉器の記号ではありません。モータブレーカ・漏電遮断器・開閉器・電流計付箱開閉器が4つとも四角の記号で並ぶ問題があるので、中の文字（B・E・S）と丸・縦線の有無を順に確かめてください。

例丸で囲んだ黒丸（◉）に添える文字（JIS C 0303）

◉B　…　電磁開閉器用押しボタン。BLなら確認表示灯付

◉P　…　圧力スイッチ。水や空気の圧力で入り切りする

◉F　…　フロートスイッチ。水に浮かぶうき（フロート）の上がり下がりで水位を見て、入り切りする

◉LF　…　フロートレススイッチ電極。フロートレス＝うきが無い。水に入れた電極の棒で水位を見る。電極の数を添える（例：LF3）

文字なしの◉　…　握り押しボタン（玄関チャイムの節で説明）

例この形の過去問（令和7年度上期 問38）

問い　…　地下の湧水ポンプのそばの⑧の記号の名称は。⑧は◉にLF3

イ　圧力スイッチ　…　×。圧力スイッチならP

ロ　フロートレススイッチ電極　…　⭕正解。LF＝フロートレス、3＝電極の数

ハ　電磁開閉器用押しボタン　…　×。押しボタンならB

ニ　フロートスイッチ　…　×。フロートスイッチならF

出典：令和7年度上期 第二種電気工事士試験（学科試験）問38

用語盤（ばん）とは？

ブレーカーなどをまとめて収めた箱のことです。図記号は長方形が基本で、分電盤は長方形を斜めに半分塗った形で描きます。

注意まず凡例を見る

試験の図には凡例（はんれい）という、図の約束ごとを書いた欄があります。電灯分電盤や動力分電盤の形はここに書かれているので、先に凡例を確かめてください。

例ブレーカーの傍記の読み方

1φ3W　…　単相3線式。φ（ファイ）は相を表す記号で、1φ＝単相、3W＝電線3本。100Vと200Vの両方が使える

3φ3W　…　三相3線式。工場などの動力（モーター）用

2P1E・2P2E・3P2E　…　P＝極（つなぐ電線の数）、E＝素子（電流を見張る部分の数）。2P1Eなら、2本つないで1本を見張る

75AF　…　フレームの大きさ（AF＝アンペアフレーム。器具の枠の大きさを電流で表したもの）

60A　…　定格電流。これを超える電流が続くと切れる

30mA　…　定格感度電流。漏電をこの大きさで感じ取る。mAの表示があれば漏電遮断器

ブレーカーの「2E」は素子の数で、コンセントの「2E」（2口・接地極付）とは別の意味

用語単相3線式の主開閉器は「3極2素子」

主開閉器は、分電盤のいちばん元にあるブレーカーです。単相3線式は電線が3本なので3極、見張るのは外側の2本なので2素子です。

なぜ？なぜ真ん中の中性線は見張らなくてよいのか？

中性線には、外側2本の電流の差が流れるからです。

例えば外側が30Aと20Aの電灯なら、中性線は30−20＝10A。中性線の電流は外側より小さくなりやすく、外側の2本を見張れば守れるという考え方です。

用語中性線欠相保護付とは？

真ん中の中性線が切れたときに、電気を切る働きです。中性線が切れると、100Vの器具に100Vを大きく超える電圧がかかって壊れるおそれがあります（第5回）。

例この形の過去問（令和5年度上期 午後 問34）

問い　…　1階分電盤のいちばん元の④に施設する機器は。④にはBEと書かれ、75AF・60Aなどの傍記が付いている。電気方式は1φ3W 100/200V

イ　3極2素子配線用遮断器（中性線欠相保護付）　…　×。BEは漏電遮断器なので、配線用遮断器ではない

ロ　3極2素子漏電遮断器（過負荷保護付，中性線欠相保護付）　…　⭕正解。BE＝過負荷保護付の漏電遮断器で、単相3線式の主開閉器＝3極2素子

ハ　3極3素子配線用遮断器　…　×。単相3線式の主開閉器は2素子。配線用遮断器では漏電も見張れない

ニ　2極2素子漏電遮断器（過負荷保護付）　…　×。2極では3本の電線をつなげない

出典：令和5年度上期 第二種電気工事士試験（学科試験・午後）問34

覚えるチャイムまわりの図記号

四角の中に黒丸（⊡に近い形）　…　押しボタン。来客が押す玄関のボタン。壁付は壁側を塗る

丸の中にT、傍記B（ⓉB）　…　ベル変圧器

四角の中に音符（♩）　…　チャイム

二重丸の中が黒い形（◉）　…　握り押しボタン。手で握って押す形のボタン（ナースコール用などがある）

用語ベル変圧器とは？

家庭の100Vを、チャイムを鳴らすための低い電圧に下げる小さな変圧器です。変圧器（電圧を上げ下げする器具）の図記号は丸の中にTで、何に使うかを傍記で示します。

例丸にTの傍記を読み分ける

ⓉB　…　ベル変圧器（B＝ベル）

ⓉR　…　リモコン変圧器（R＝リモコン）

Ⓣのあとの英字は用途、●のあとの英字はスイッチの種類を表します。●Rはリモコンスイッチ、●Dは遅延スイッチなので、Ⓣと●を取り違えないでください

注意握り押しボタンと電磁開閉器用押しボタンは同じ形

二重丸の中が黒い形（◉）は、そのままなら握り押しボタン、傍記Bが付けば電磁開閉器用押しボタンです。玄関の呼び鈴の押しボタンは四角の中に黒丸なので、丸か四角かも確かめてください。

用語リモコン配線とは？

低い電圧の合図で、離れた場所から照明の回路を入り切りするしくみです。合図を受けて実際に入り切りするのは、分電盤の中のリモコンリレーという部品です。

例リモコン配線の4つの記号（JIS C 0303）

●R　…　リモコンスイッチ。人が押して合図を送るスイッチ。リモコンスイッチと明らかなら、Rは省いてもよい

白い丸の中に、中心を通る線を3本（車輪のような形）　…　リモコンセレクタスイッチ。たくさんの回路を1か所で操作するスイッチの集まり。点滅回路数を添える（例：6）

▲（黒い三角）　…　リモコンリレー。合図を受けて照明の回路を入り切りする。まとめて付けるときは、リレーの数を添える

ⓉR　…　リモコン変圧器（リモコントランス）。合図用の低い電圧をつくる

例試験の写真で見た実物（令和6年度上期 問45）

問い　…　分電盤の中の▲（⑮）に使う機器は（写真4枚）

イ　「100V AC／24V AC」と表示された機器　…　×。100Vを24Vに下げるリモコントランス

ロ　丸いダイヤルの付いた機器　…　×。時刻で入り切りするタイムスイッチ

ハ　主回路側の接点が1組のリレー　…　×。1極のリモコンリレー

ニ　主回路側の接点が2組のリレー　…　⭕正解。▲の回路が200Vなので、2極のリモコンリレー

出典：令和6年度上期 第二種電気工事士試験（学科試験）問45

なぜ？なぜ200Vの回路は2極のリレーなのか？

単相3線式の200Vは、2本とも電圧がかかっている線だからです。100Vの回路は片方が接地側（白）なので、黒の1本を切れば足ります。

注意丸や四角に線や印が入った、ほかの記号と取り違えない

漏電警報器は、丸の中に中心から3本の線（Yを逆さにした形）を描き、Gを添えた記号です。漏れた電気を見つけて知らせる器具で、電気を切るのは漏電遮断器の役目です。

表示スイッチ（発信器）は、二重の四角の中に黒い丸。玄関の押しボタン（一重の四角に黒い丸）とは、四角の数で見分けます。

例この形の過去問（令和6年度上期 問31）

問い　…　事務所の①の記号の名称は。①は丸の中に車輪のような線で、そばに「6」と「ⓐ〜ⓕ用」

イ　リモコンセレクタスイッチ　…　⭕正解。数字は点滅回路数（6回路）

ロ　漏電警報器　…　×。丸の中に逆さのY＋G

ハ　リモコントランス　…　×。ⓉR

ニ　表示スイッチ　…　×。二重の四角に黒い丸

出典：令和6年度上期 第二種電気工事士試験（学科試験）問31

練習 1/3四角の中にバツを描いた記号（⊠）。名前は？（イ．ジョイントボックス　ロ．プルボックス　ハ．VVF用ジョイントボックス）

練習 2/3四角の中に「E」と書いた記号。器具の名前は？（イ．開閉器　ロ．配線用遮断器　ハ．漏電遮断器）

練習 3/3丸の中にT、そばにB（ⓉB）と書いた記号。名前は？（イ．ベル変圧器　ロ．チャイム　ハ．電磁開閉器用押しボタン）

コツこの順番で数える

手順1　その区間の先に何があるかを見る（スイッチか、器具か、両方か）

手順2　非接地側電線（黒）を1本数える　…　スイッチへ電気を送る共通の線

手順3　スイッチから器具へ戻る線を、スイッチの数だけ数える

手順4　3路スイッチがあれば、対になる相手へ2本を追加

手順5　器具に直接つながる区間なら接地側電線（白）も数える

用語非接地側と接地側

非接地側電線（黒）　…　電気が来ているほう。スイッチはこちらに入れる
接地側電線（白）　…　大地につながっているほう。そのまま器具へ行く

なぜ？なぜスイッチは黒い線に入れるのか？

スイッチを接地側に入れると、切っても器具に電気が残り、電球交換のときに感電するおそれがあります。だから片切スイッチは非接地側（黒）に入れます。200Vの回路などで使う両切スイッチ（2P）は、2本とも切る作りです。

例数えてみる（令和8年度上期 問32）

問い　…　ジョイントボックスから、「イ」「Hロ」「3ハ」の3つのスイッチへ向かう②の最少電線本数は（イ．3　ロ．4　ハ．5　ニ．6）

黒　…　3つのスイッチへ共通に電気を送る線　1本

戻り　…　「イ」から1本、「ロ」から1本　2本

3路　…　「3ハ」から相手の3路スイッチへ　2本

合計　…　1＋2＋2＝5本　→　⭕ハ。H（位置表示灯）は線が増えないので数えない

Lのスイッチや、●の横の確認表示灯があるときは、白を1本足す。くわしい数え方は第17回

出典：令和8年度上期 第二種電気工事士試験（学科試験）問32

覚えるリングスリーブ（VVF1.6mmだけの場合）

2本つなぐ　…　小スリーブ・刻印は○

3本または4本　…　小スリーブ・刻印は小

5本または6本　…　中スリーブ・刻印は中

なぜ？なぜ2本だけ刻印が違うの？

2本用は専用の小さな穴でつぶすからです。同じ「小」スリーブでも、2本用と3〜4本用で工具の穴が別になっています。

なぜ？なぜ本数で工具の穴を変えるのか？

本数が少ないのに大きな穴でつぶすと締まりが足りず、抜けたり発熱したりします。

例差込形コネクタ

穴の数＝つなげる電線の本数。2本用・3本用・4本用がある

大きさを考える必要がないので、リングスリーブより判断が簡単

本体が絶縁物なので、テープを巻く必要がない

例令和7年度下期 問38

問い　…　2階洋室の入口の⑧の記号の名称は。⑧は黒いひし形（◆）で、矢印は無い

イ　一般形調光器　…　×。一般形は黒い丸。調光器なら斜めの矢印が突き抜ける

ロ　ワイド形調光器　…　×。ひし形でも、矢印が無いので調光器ではない

ハ　一般形点滅器　…　×。一般形点滅器は黒い丸（●）

ニ　ワイドハンドル形点滅器　…　⭕正解。ひし形＝ワイドハンドル形、矢印なし＝点滅器

出典：令和7年度下期 第二種電気工事士試験（学科試験）問38

例令和7年度下期 問36

問い　…　1階の階段の下の⑥の記号の名称は。⑥は丸の中に斜線を何本も引いた形

イ　ジャンクションボックス　…　×。フロアダクトの途中の箱で、破線の上の二重丸

ロ　ジョイントボックス　…　×。白い四角（□）

ハ　VVF用ジョイントボックス　…　⭕正解。丸に斜線を何本も

ニ　プルボックス　…　×。四角にバツ（⊠）

出典：令和7年度下期 第二種電気工事士試験（学科試験）問36

例令和6年度下期 問33

問い　…　工場の③の記号の名称は。③は黒い丸を丸で囲んだ形（◉）にB。すぐ下の□Sとつながっている

イ　圧力スイッチ　…　×。圧力スイッチなら◉P

ロ　押しボタン　…　×。玄関などの押しボタンは四角の中に黒い丸

ハ　電磁開閉器用押しボタン　…　⭕正解。◉にB。ボタンの合図で、下の電磁開閉器（□S）がモーターを動かしたり止めたりする

ニ　握り押しボタン　…　×。握り押しボタンは文字なしの◉

出典：令和6年度下期 第二種電気工事士試験（学科試験）問33

まとめこの記事で覚えること

H＝切で光る（ホタル）／L＝入で光る（パイロット）。Lは電線が1本増える

E＝接地極／ET＝接地端子／EL＝漏電遮断器付／WP＝防雨／LK＝抜け止め

DL＝ダウンライト（埋込）／CL＝シーリング（直付）／CH＝シャンデリヤ

コンセントの穴　縦＝100V／横＝200V／丸い穴＝接地極付

スイッチの端子　2＝単極／3＝3路／4＝4路

リングスリーブ　2本＝○／3〜4本＝小／5〜6本＝中

線　実線＝天井隠ぺい／破線＝床隠ぺい／点線＝露出／一点鎖線＝地中。斜線の数＝電線の本数

太さ　2.0＝直径2.0mm／2＝断面積2mm²

ボックス　□＝ジョイント／⊠＝プル／丸に斜線を何本も＝VVF用

非常時の照明　丸に×（上下を塗る）＝誘導灯／●＝非常用照明

リモコン　●R＝スイッチ／▲＝リレー／ⓉR＝トランス／車輪の丸＝セレクタ

実際の過去問で確かめる（令和8年度上期 全50問）

▶ 問1〜10
計算と電気の基礎

▶ 問11〜20
材料と工具

▶ 問21〜30
工事のルールと法令

▶ 配線図 問31〜40
図記号と傍記

▶ 配線図 問41〜50
写真の見分け

学科のあとは、技能試験の準備が要ります

技能試験は40分で実際に配線を組み立てる試験です。工具と練習用の材料がないと、実際に手を動かす練習ができません。通信講座は必要か、材料は買うか借りるか——実際の価格で比べました。

▶ 通信講座5社と工具・材料の費用を比較する

次に読む

▶ 第17回　複線図の書き方【3ステップ】

◀ 前の回：接地工事　｜　目次に戻る
