【令和8年度】第二種電気工事士の過去問と解説【上期 配線図 問41〜50】

用語リングスリーブとは？

電線どうしをつなぐときに使う小さな金属の筒です。電線を差し込んで専用の圧着工具でつぶして固定します。大きさは小・中・大の3種類。

なぜ？なぜ工具でつぶして固定するのか？

ねじって巻くだけでは接触が悪くなって発熱します。金属の筒でつぶせば、しっかり密着して緩みません。

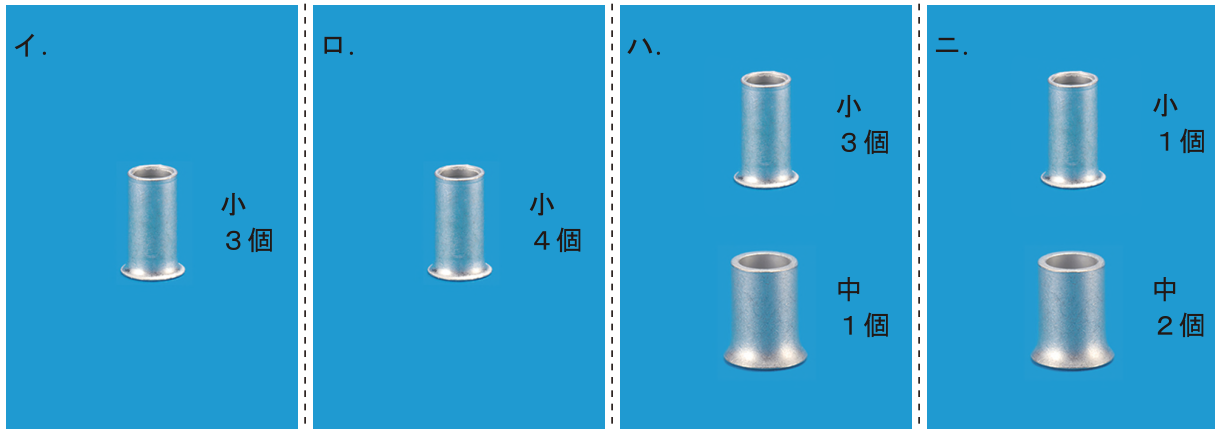

覚えるVVF1.6mm（直径1.6mm）だけを使う場合

1.6mmを2本つなぐ　…　小スリーブ　（圧着後の刻印は○）

1.6mmを3本または4本つなぐ　…　小スリーブ　（刻印は小）

1.6mmを5本または6本つなぐ　…　中スリーブ　（刻印は中）

用語刻印（こくいん）とは？

圧着工具でつぶしたときに、スリーブの表面に押される文字のことです。○・小・中・大があります。

なぜ？なぜ文字が押されるのか？

検査するときに正しい工具で正しくつぶしたかを、外から確認できるようにするためです。刻印が違えば、やり直しになります。

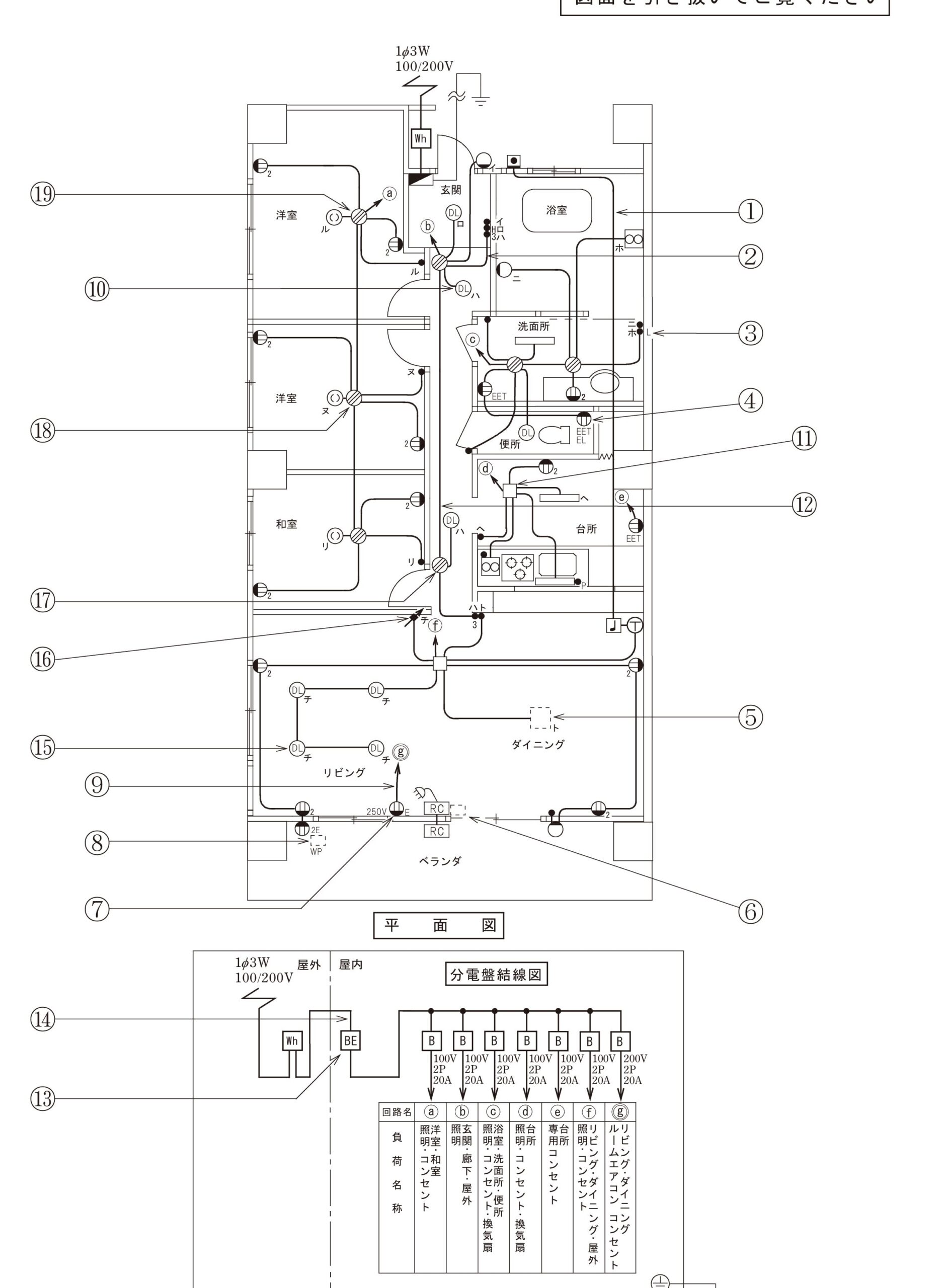

手順1　そのボックスに入ってくるケーブルをすべて数える

手順2　接地側電線（白）どうしをまとめる　→　これで1か所

手順3　非接地側電線（黒）どうしをまとめる　→　これで1か所

手順4　スイッチから器具へ行く線を、行き先ごとにまとめる

手順5　まとまりごとに本数を数えて、上の表で大きさを決める

覚えるこの問題の覚え方

2本なら小（○）、3〜4本なら小（小）、5〜6本なら中（中）。この3行を暗記して、あとはまとまりごとに本数を数えるだけです。白どうし・黒どうしは必ずまとまるので、そこから数え始めると迷いにくくなります。

用語VVFケーブルとは？

住宅の配線でいちばん多く使われる平べったいケーブルです。外側の灰色の覆いの中に、2本または3本の電線が入っています。

なぜ？なぜ住宅でいちばん使われるのか？

安くて扱いやすいからです。

用語心線の色の意味

白　…　接地側電線（そのまま器具へ）
黒　…　非接地側電線（スイッチを通る）
赤　…　3心のときの3本目（別の回路や3路スイッチに使う）

なぜ？なぜ色を決めているのか？

色を決めておかないと、工事した人以外はどれがどれか分からなくなるからです。全国どこでも同じ色分けが使われています。

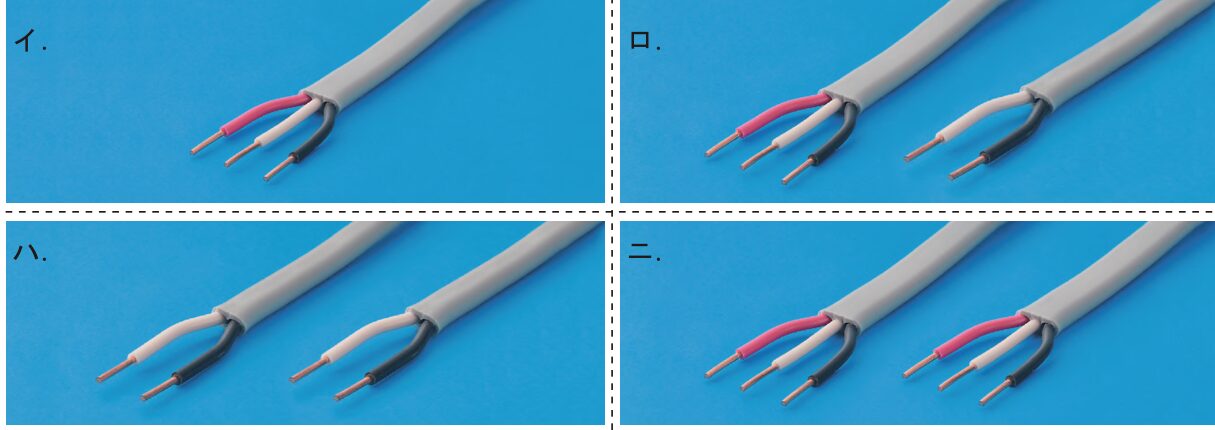

コツ写真の読み方

イ　…　3心のケーブルが1本

ロ　…　3心と2心が1本ずつ

ハ　…　2心のケーブルが2本　→　これが正解

ニ　…　3心のケーブルが2本

覚えるこの問題の覚え方

まずケーブルが何本必要か、次にそれぞれ何心かの順に考えます。問題文に「心線数は最少とする」とあるときは、余分な線を含む選択肢は除くのがコツです。

用語BEとは？

漏電遮断器（過負荷保護付）を表す図記号です。B＝配線用遮断器、E＝漏電（Earth leakage）の意味です。

なぜ？なぜBにEが付くのか？

漏電遮断器には「漏電だけを見るもの」と「漏電＋使いすぎの両方を見るもの」があります。BE＝両方の機能を持つものを表しています。

用語漏電遮断器と配線用遮断器のちがい

配線用遮断器（ブレーカー）　…　電気の使いすぎで切れる。
漏電遮断器　…　電気が漏れたときに切れる。

なぜ？なぜ2種類とも必要なのか？

守る対象が違うからです。使いすぎは電線が燃えるのを防ぎ、漏電は人が感電するのを防ぎます。両方必要なので、分電盤には両方入っています。

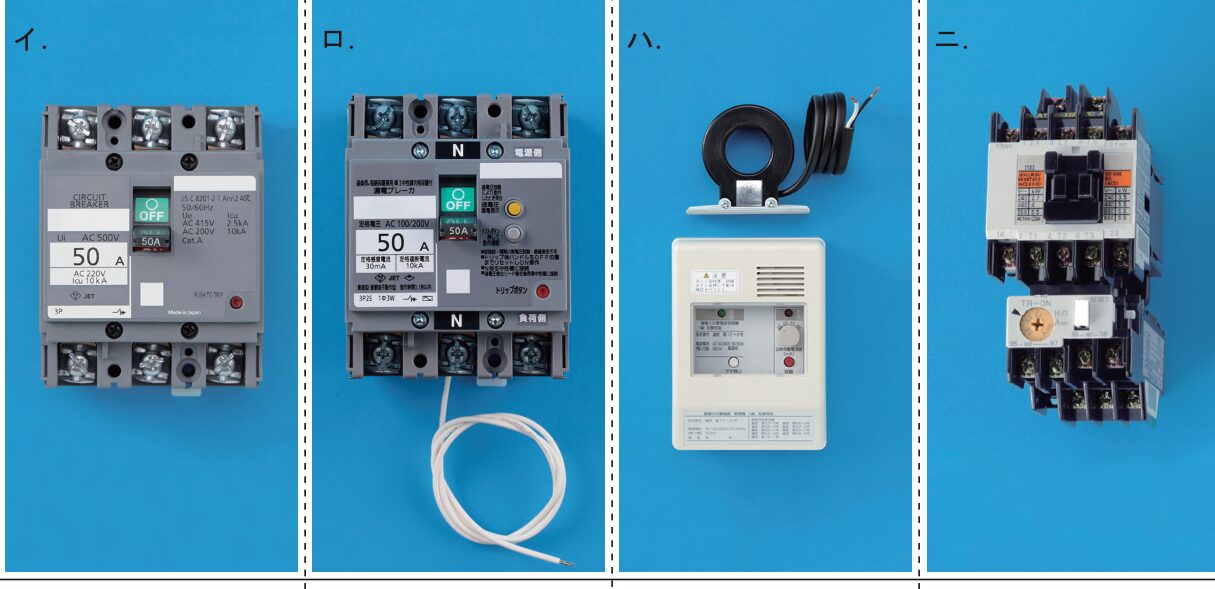

例選択肢の写真

イ　…　配線用遮断器。「CIRCUIT BREAKER」と書かれ、漏電のテストボタンがない。

ロ　…　漏電遮断器。「漏電」の表示とテストボタンがあり、N（中性線）の表示と白い漏電表示用の線が出ている。これが正解。

ハ　…　零相変流器（漏れ電流を検出する部品）と漏電警報器。切る機能はなく、知らせるだけの装置。

ニ　…　電磁開閉器。モーターの運転・停止に使う装置。

覚えるこの問題の覚え方

漏電遮断器はテストボタンと「漏電」の文字があるのが見分け方です。写真問題では本体に書かれた文字を読むと見分けやすくなります。

用語負荷電流とは？

負荷電流とは、機器が実際に使っている電流のことです。単位はA（アンペア）。

なぜ？なぜ負荷電流を測るのか？

設計どおりの電流が流れているか、使いすぎていないかを確認するために測ります。

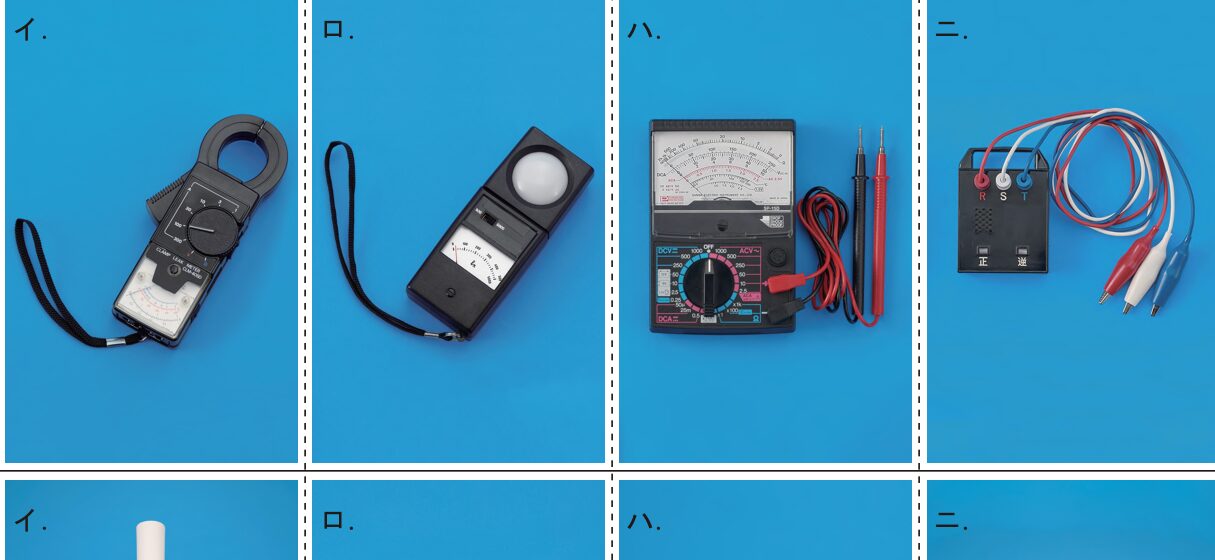

例選択肢の写真

イ　…　クランプ形電流計。上に大きなC字型の輪があり、電線を挟んで測る。これが正解。

ロ　…　照度計。上に白い半球のセンサーがある。明るさ（ルクス）を測る道具。

ハ　…　回路計（テスタ）。赤と黒の棒（テスト棒）が付いている。電圧・抵抗・導通などを測る。

ニ　…　検相器。3本のクリップ（赤・白・青）が付いている。三相の順番を調べる道具。

なぜ？なぜクランプ形なのか

電流を測るには、本来回路を切って測定器を割り込ませる必要があります。クランプ形なら電線を挟むだけで測れるので、停電させずに測定できます。

なぜ？なぜ停電させずに測れるのか？

電気が流れている電線のまわりには磁気が生まれ、その強さから電流の大きさを逆算できるからです。

覚えるこの問題の覚え方

輪っかが付いていたらクランプ＝電流、棒が2本ならテスタ＝電圧など、白い半球なら照度計＝明るさ、クリップ3本なら検相器＝相順。形と用途を4つセットで覚えてください。

用語DLとは？

DLとは、ダウンライトのことです。Down Light の略で、天井に穴をあけて埋め込む照明を指します。

なぜ？なぜ天井に埋め込むのか？

天井から出っぱらないので部屋がすっきり見えるのが特長です。リビングや廊下でよく使われます。

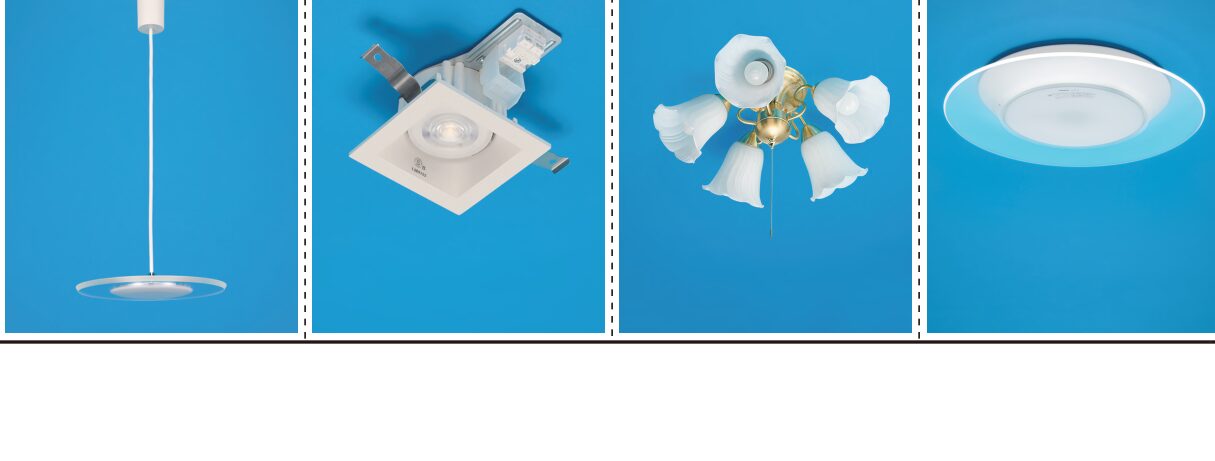

例選択肢の写真

イ　…　ペンダント。コードで吊り下がっている形。

ロ　…　ダウンライト（埋込形）。四角い枠と取付金具が付いていて、天井に埋め込む形。これが正解。

ハ　…　シャンデリヤ。電球が数個、枝分かれして付いている形。

ニ　…　シーリングライト。平たい円盤形で、天井に直接付ける。

覚えるこの問題の覚え方

取付金具がむき出しなら「埋め込む」タイプです。ダウンライトは天井の中に隠れる部分があるので、写真ではバネや金具が見えているのが目印になります。

用語ワイド形とは？

ワイド形とは、押す面が広いスイッチのことです。今の住宅で広く使われています。

なぜ？なぜ押す面が広いのか？

手のひらやひじでも押せるので使いやすいためです。試験では「ワイド形である」と断ってあるだけで、機能の見分けには関係ありません。

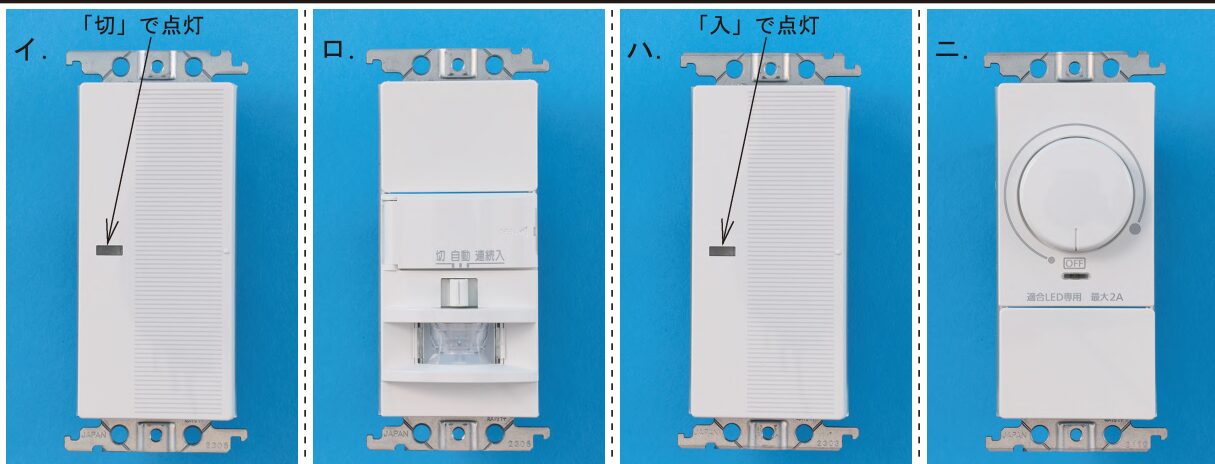

例選択肢の写真

イ　…　小さな窓に「切」で点灯と説明がある　→　位置表示灯を内蔵する点滅器（ホタルスイッチ）

ロ　…　下にレンズのようなセンサーがあり「切／自動／連続入」の表示　→　熱線式自動スイッチ（人感センサー）

ハ　…　小さな窓に「入」で点灯と説明がある　→　確認表示灯を内蔵する点滅器（パイロットスイッチ）

ニ　…　大きな丸いつまみがあり「調光LED専用 最大2A」と書かれている　→　調光器。これが正解

用語調光器（ちょうこうき）とは？

調光器とは、照明の明るさを、つまみで自由に変えられる器具のことです。図記号は点滅器の記号に矢印を付けた形で表します。

なぜ？なぜ明るさを変えたいのか？

リビングなど、くつろぐときは暗く、作業するときは明るくしたい部屋で使われます。

覚えるこの問題の覚え方

つまみが付いていたら調光器、レンズがあったら人感センサー、小さな窓があったらホタルかパイロット。写真の出っぱりと窓を見るだけで4つを分けられます。

用語刻印（こくいん）とは？

刻印とは、圧着工具でつぶしたときにスリーブの表面に押される文字のことです。○・小・中・大があります。

なぜ？なぜ刻印まで問われるのか？

検査するときに正しい大きさの穴でつぶしたかを外から確認できるようにするためです。刻印が違えば不合格になります。

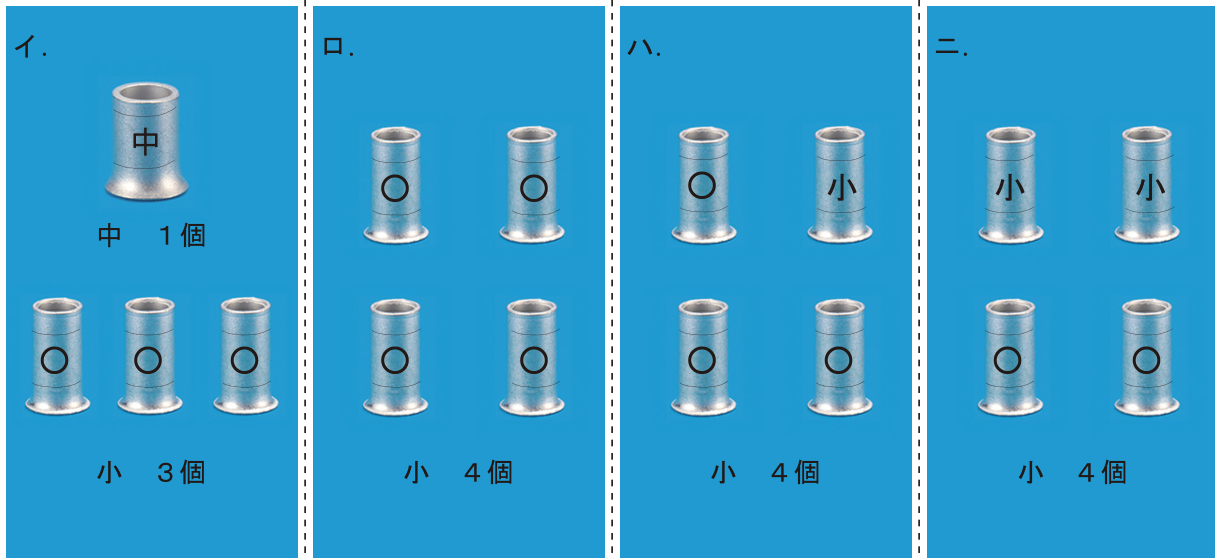

覚えるVVF1.6mm（直径1.6mm）だけを使う場合

1.6mmを2本　…　スリーブは小、刻印は○

1.6mmを3本　…　スリーブは小、刻印は小

1.6mmを4本　…　スリーブは小、刻印は小

1.6mmを5〜6本　…　スリーブは中、刻印は中

なぜ？なぜ2本だけ刻印が違うの？

2本つなぐときは、専用の小さな穴（○の刻印が出る穴）を使うからです。同じ「小」スリーブでも、2本用と3〜4本用で工具の穴が別になっています。

なぜ？なぜ本数で工具の穴を変えるのか？

本数が少ないのに大きな穴でつぶすと締まりが足りず、抜けたり発熱したりします。だから本数に合わせた穴が用意されているのです。

覚えるこの問題の覚え方

「小スリーブなのに刻印は○」という組合せがポイントです。2本＝○だけ特別、と覚えておけば選択肢を絞れます。写真ではスリーブ中央の文字を1つずつ数えてください。

用語ジョイントボックスとは？

ジョイントボックスとは、電線どうしを接続する場所を収める箱のことです。「ジョイント＝つなぐ」「ボックス＝箱」そのままの意味です。

なぜ？なぜ接続部分を箱に収めるのか？

電気工事では接続部分を必ず箱の中に収めると決められています。むき出しの接続は、ほこりや水で漏電・火災につながるからです。

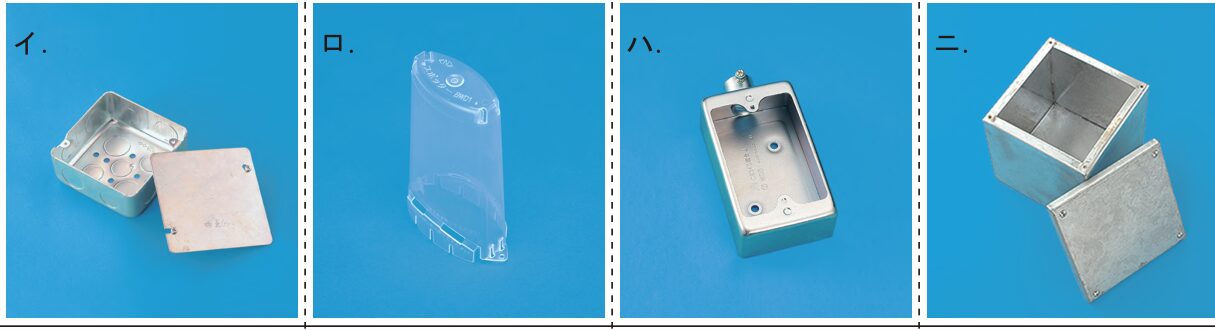

例選択肢の写真

イ　…　金属製のアウトレットボックス（浅型）。四角い金属の箱とふた。

ロ　…　VVF用ジョイントボックス。透明なプラスチックのカバー。これが正解。

ハ　…　露出形のスイッチボックス（壁の表面に取り付ける金属の箱）。細長い箱で、はしに電線管をつなぐ口が付いている。スイッチやコンセントを収める。

ニ　…　プルボックス。深さのある大きな金属の箱に、四すみをねじで留める平らなふたが付いている。電線管が何本も集まる場所で、電線を引き入れやすくするための箱。

なぜ？なぜ中が見える必要があるのか？

接続は箱に収めなければいけませんが、完全に隠すと点検できません。透明にすることで両方を満たしています。

覚えるこの問題の覚え方

透明＝VVF用ジョイントボックス、丸い打ち抜き穴の跡がある浅い金属の箱＝アウトレットボックス、細長い箱＝スイッチボックス、ねじ止めのふたの大きく深い箱＝プルボックス。色と形で分ければ迷いにくくなります。

用語差込形コネクタとは？

電線を差し込むだけでつながる部品です。透明・半透明のプラスチックでできていて、工具でつぶす必要がありません。

なぜ？なぜ差し込むだけで抜けないのか？

中にバネが入っていて、差し込むと自動でくわえ込むからです。本体が絶縁物なので、テープを巻く必要もありません。

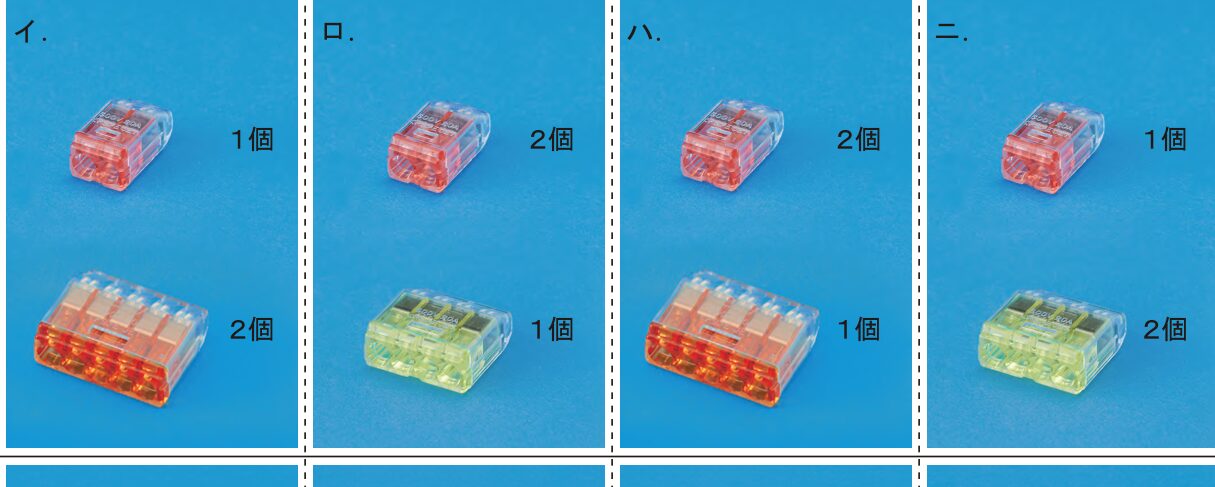

コツ差込形コネクタの選び方

電線2本をつなぐ　…　2本用のコネクタ

電線3本をつなぐ　…　3本用のコネクタ

電線4本をつなぐ　…　4本用のコネクタ

※差し込む穴の数＝つなげる電線の本数。写真では穴の数を数えるだけです。

用語リングスリーブとの違い

リングスリーブは「2本なら小、5本なら中」と大きさを選ぶ必要がありました。差込形コネクタは本数と同じ穴数のものを選ぶだけです。

なぜ？なぜコネクタは判断が簡単なのか？

つぶして固定するのではなく、1本ずつ別の穴に差す構造だからです。そのぶん判断が簡単になります。

覚えるこの問題の覚え方

写真は「穴の数」と「個数」だけ見る。リングスリーブのように大きさを考える必要はありません。まとまりごとの本数＝そのまま必要な穴数です。

用語接点の構成図とは？

スイッチの内部でどの端子とどの端子がつながるかを描いた図です。端子の数と番号で種類が分かります。

なぜ？なぜ外見では区別できないのか？

外見が同じスイッチでも、中身の切り替わり方が違います。見た目では区別できないので、図で示すのです。

例スイッチの種類と端子

単極スイッチ（片切）　…　端子は2つ。入と切だけ。一般的な照明スイッチ。

3路スイッチ　…　端子は3つ（0・1・3）。2か所から同じ照明を操作できる。階段の上下など。

4路スイッチ　…　端子は4つ（1・2・3・4）。3か所以上から操作したいとき、3路と3路のあいだに入れる。

位置表示灯・確認表示灯付　…　端子は2つだが、小さなランプが内蔵されている。

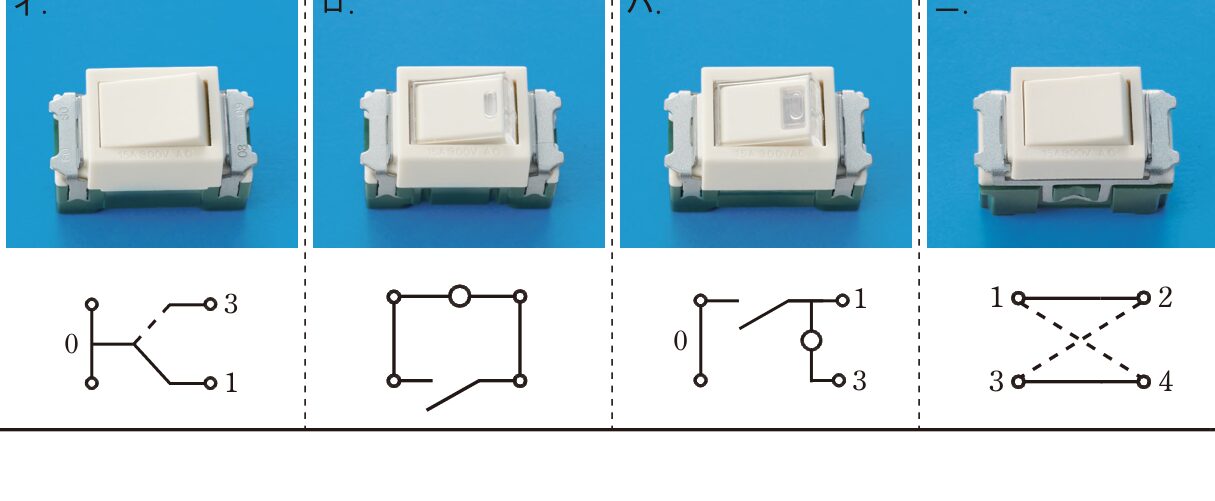

例選択肢の構成図

イ　…　端子が0・1・3　→　3路スイッチ。図の「3ハ」などで使われている。

ロ　…　端子が2つ　→　単極スイッチ。図のあちこちで使われている。

ハ　…　端子が0・1・3で丸印つき　→　表示灯付のスイッチ。図の「H」「L」で使われている。

ニ　…　端子が1・2・3・4でたすき掛けに切り替わる　→　4路スイッチ。この配線図には出てこない。これが正解。

なぜ？なぜ4路が使われていないと分かるの？

4路スイッチは3か所以上から1つの照明を操作するときだけ使います。この配線図には3路スイッチの組（2か所から操作）はあっても、3か所から操作する場所がないからです。

なぜ？なぜ4路は3路とセットなのか？

4路スイッチは必ず3路スイッチ2個とセットで使われます。図に「3」の傍記が2つしかなければ、4路は登場しません。

覚えるこの問題の覚え方

端子2つ＝単極、3つ＝3路、4つ＝4路。そして4路は3か所以上から操作するときだけ。住宅の配線図では4路が使われないことが多いので、まず4路を疑うのが近道です。
