【令和2年度】1級管工事施工管理技士の過去問と解説【一次検定 A問11〜20】

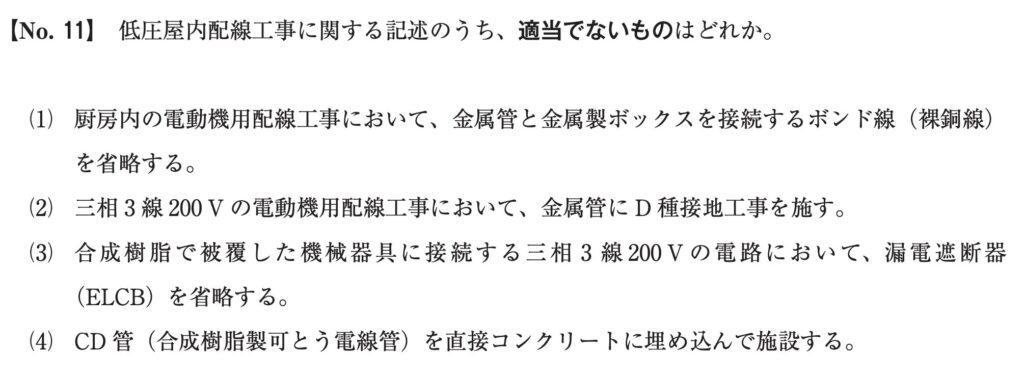

「ボンド線（裸銅線）を省略する」という部分が誤りです。厨房は湿気・油・振動が多く、金属どうしの接続部がゆるみやすい場所です。

ボンド線を省くと、万一の漏電のときに電気が安全に地面へ逃げられなくなるため、省略できません。

正しい記述です。使用電圧が300V以下の金属管は、D種接地工事をするのが原則です。三相3線200Vはこれに当てはまります。

接地（アース）をしておくと、漏電しても感電しにくくなります。

正しい記述です。機器がゴムや合成樹脂などの絶縁物でしっかり覆われている場合は、人が触れても感電するおそれが小さいため、漏電遮断器を省略できます。

正しい記述です。CD管は、コンクリートに直接埋め込んで使うことを前提に作られた管です。

逆に、露出させて配管したりはできません（「Cはコンクリート」と覚えます）。

正しい記述です。異常を感じ取る「保護継電器」と、回路を入り切りする「電磁接触器」を組み合わせて、モーターを守ります。

センサー役とスイッチ役のコンビ、とイメージすると分かりやすいです。

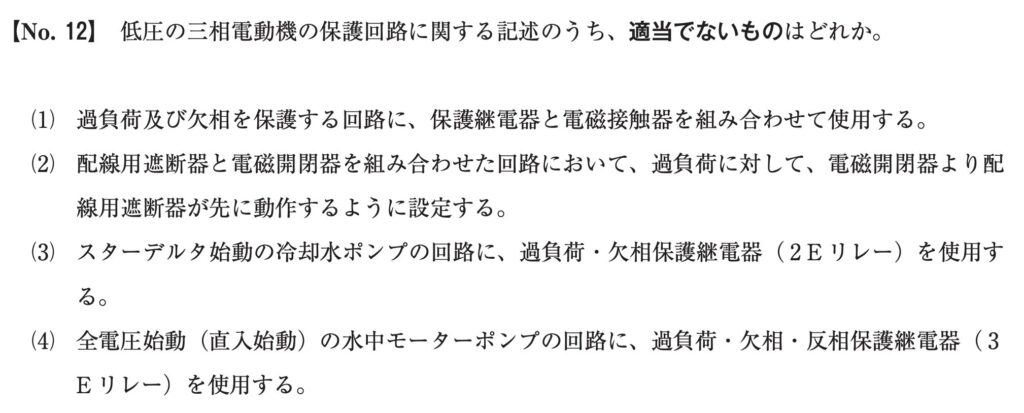

「配線用遮断器が先に動作する」という部分が誤りです。過負荷（働かせすぎ）からモーターを守るのは、電磁開閉器側のサーマル（熱で動く保護）の役目です。

過負荷ではまず電磁開閉器が先に動き、配線用遮断器は短絡（ショート）など大きな事故のときに働く、という順番にします。

正しい記述です。2Eリレーは、過負荷と欠相という2つの異常から守るリレーです。スターデルタ始動の冷却水ポンプに使います。

正しい記述です。水中ポンプは、逆回転（反相）も防ぎたい機器です。そこで、過負荷・欠相に「反相」を加えた3つを守る3Eリレーを使います。

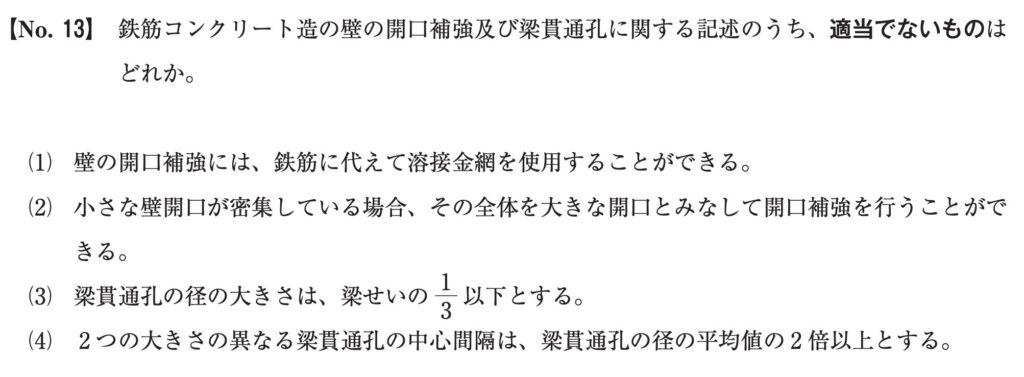

正しい記述です。壁の開口部（穴）まわりの補強は、鉄筋のかわりに、JIS規格に合った溶接金網を使うこともできます。

正しい記述です。小さな穴が密集していると、穴と穴のあいだのコンクリートはほとんど強度を持てません。

そこで全体をひとつの大きな開口とみなして、まとめて補強します。

正しい記述です。梁に開ける穴が大きすぎると、梁の強度が落ちます。そのため、梁貫通孔は梁せい（梁の高さ）の1/3以下にします。

「径の平均値の2倍以上」という部分が誤りです。穴どうしが近すぎると、あいだのコンクリートが弱くなってしまいます。

2つの梁貫通孔の中心間隔は、径の平均値の3倍以上あける必要があります。数字を「2倍」とした引っかけです。

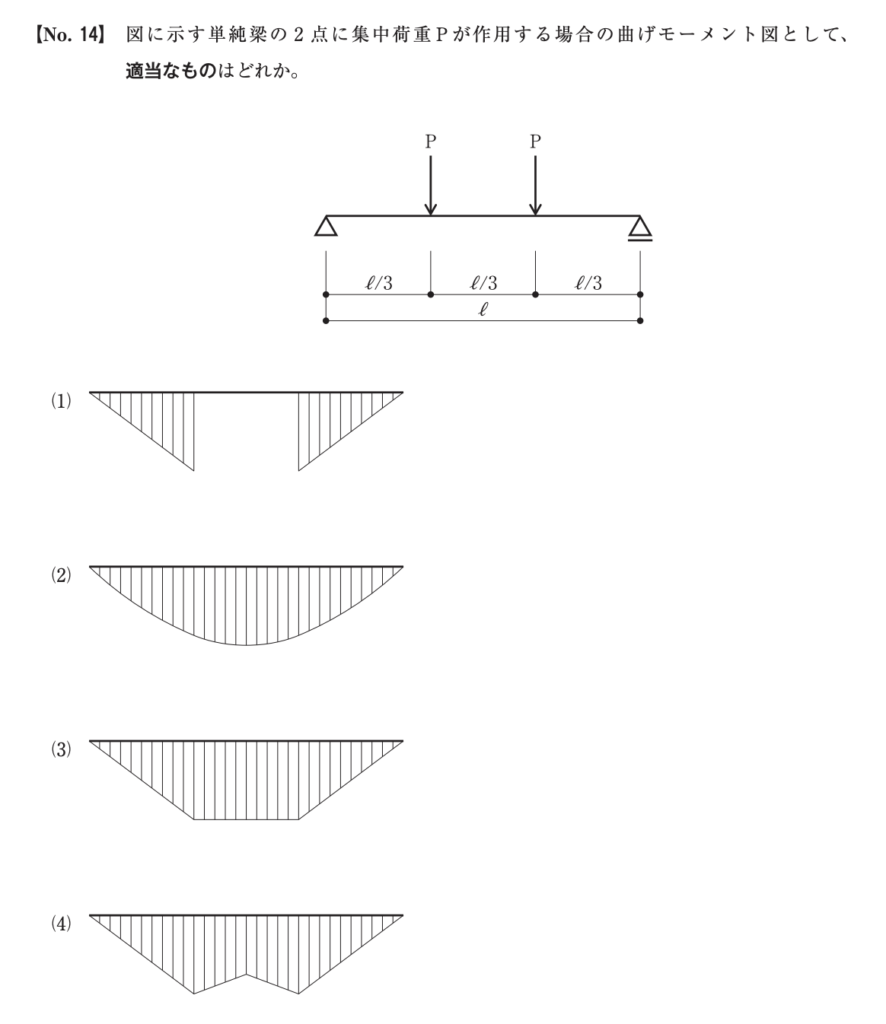

単純梁に2つの集中荷重がかかったときの「曲げモーメント図」の形を選ぶ問題です。正解は（3）の台形です。

この梁は、両端からそれぞれ l/3 の位置に、同じ大きさの集中荷重 P が2つかかっています。左右対称の形です。区間ごとに分けて考えます。

覚え方のヒント…集中荷重が1つなら山型（三角形）、間をあけた2つの集中荷重なら台形になります。「せん断力が0の区間＝曲げモーメントは水平」とセットで押さえると、図問題で迷いません。

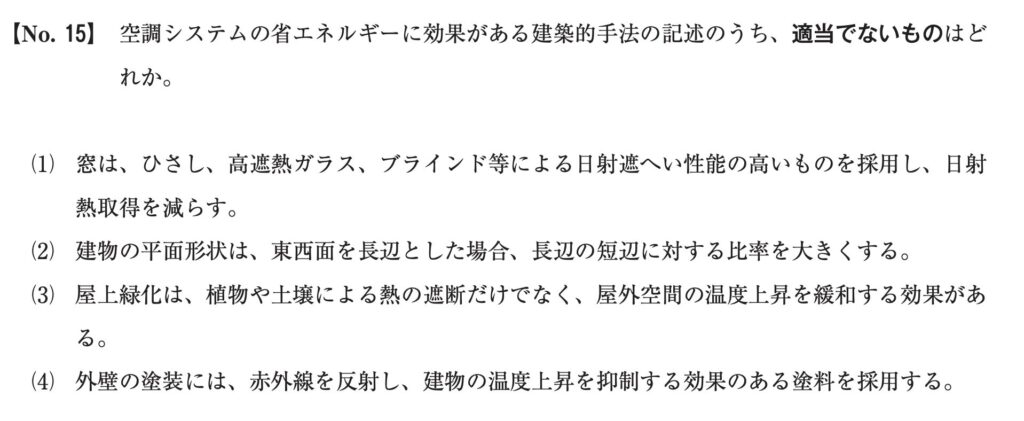

正しい記述です。冷房負荷の多くは、窓から入る日射熱です。ひさしや外付けブラインドなどで、窓の「外側」で日ざしをさえぎると、とくに効果が高くなります。

日ざしは、部屋に入る前に止めるのがコツ、と覚えておきましょう。

「比率を大きくする」という部分が誤りです。東西面は、朝日や夕日のような「低い角度の日射」が室内へ深く入りやすい面です。

省エネのためには、東西面はできるだけ小さく（建物の長辺は南北を向けるように）するのが正しい考え方です。逆に書いた引っかけです。

正しい記述です。屋上緑化は、土や植物が日ざしをさえぎって、室内へ熱が伝わるのを防ぎます。さらに、植物が水を蒸発させる（蒸散）ことで、屋外の温度上昇もやわらげます。

都市が暑くなるヒートアイランド対策にもなります。

正しい記述です。赤外線（熱を運ぶ光）を反射する遮熱塗料を外壁に塗ると、壁の温度が上がりにくくなり、冷房負荷をおさえられます。

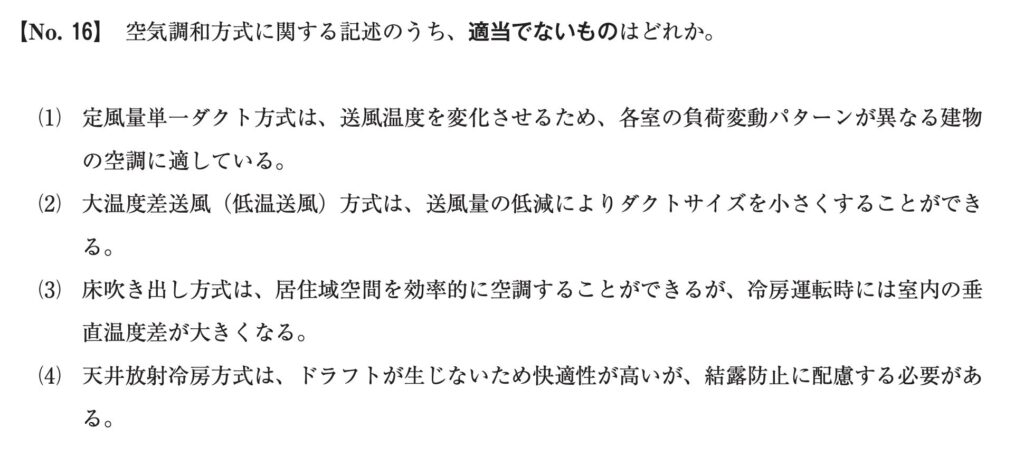

「各室の負荷変動パターンが異なる建物の空調に適している」という部分が誤りです。定風量単一ダクト方式は、すべての部屋に「同じ風量・同じ条件」の空気を送る方式です。

そのため、部屋ごとに暑さ・寒さの変わり方が違う建物には向きません。長所と短所を逆にした引っかけです。

正しい記述です。ふつうより低い温度の空気を送ると、少ない風量で同じだけ冷やせます。風量が減るぶん、ダクトを細く小さくできます。

正しい記述です。床から冷気を出すと、人のいる足もとを効率よく涼しくできます。

ただし冷房時は、足もとが冷たく天井近くが暖かいまま残りやすく、上下の温度差が大きくなります。

正しい記述です。天井放射冷房は、冷えた天井面で部屋を冷やすので、風（ドラフト）が当たらず快適です。

ただし、冷えた天井面に結露しないよう、注意が必要です。

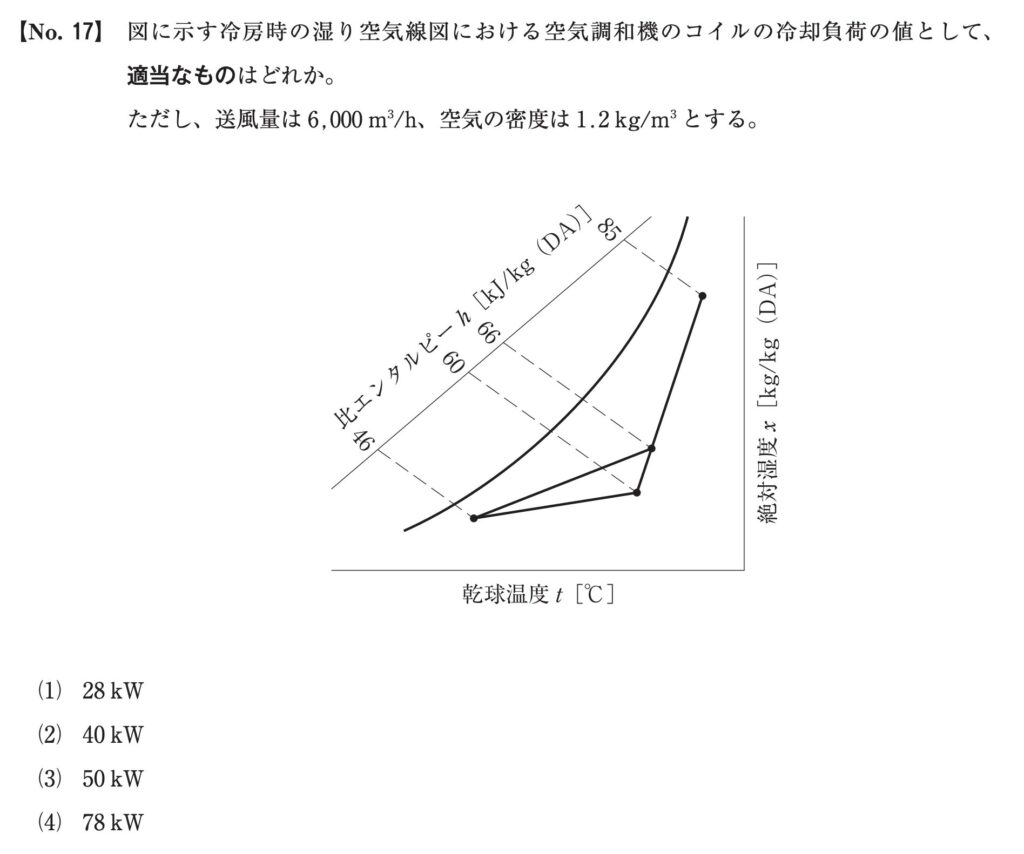

湿り空気線図を読んで、冷却コイルの能力（冷却負荷）を計算する問題です。正解は（2）の約40kWです。

この問題では、混合空気（比エンタルピー66kJ/kg）を、冷却後の空気（46kJ/kg）まで冷やします。減った熱の分が、コイルが奪った熱です。

なぜ3,600で割るの？ kWは「1秒あたりの熱（kJ/s）」を表す単位です。計算は1時間あたりで進めたので、最後に3,600秒で割って1秒あたりに直します。

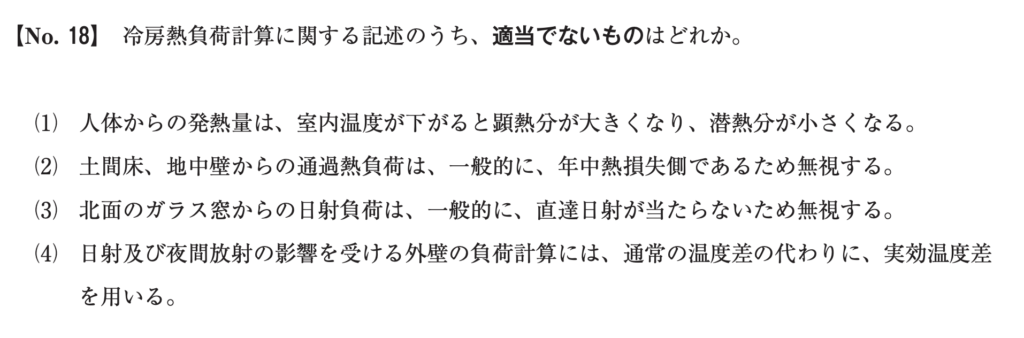

正しい記述です。室温が下がると、体と部屋の温度差が大きくなるので、温度として出ていく熱（顕熱）が増えます。

逆に、汗をあまりかかなくなるので、水分として出ていく熱（潜熱）は小さくなります。

👉 この用語をもっとくわしく顕熱・潜熱とは？空調の基本を初心者にもやさしく図解

正しい記述です。地中は一年を通して室内より冷たく、室内の熱が逃げていく（熱損失）側になります。

冷房負荷の計算では負荷を減らす方向にはたらくので、安全をみて、あえて無視することがあります。

「無視する」という部分が誤りです。北面の窓には、太陽が直接さしこむ直達日射はほとんど入りません。

でも、空全体から届く「天空日射」は入ってきます。とくに夏は天空日射が大きいので、北面でも日射負荷は無視できません。

正しい記述です。日射や夜間放射の影響を受ける外壁は、ふつうの内外温度差ではなく「実効温度差」を使って計算します。

これは、日ざしで壁が余分に温まる効果まで含めた、実情に合った温度差です。

👉 この用語をもっとくわしく実効温度差（ETD）とは？冷房負荷計算の基本を初心者にもやさしく図解

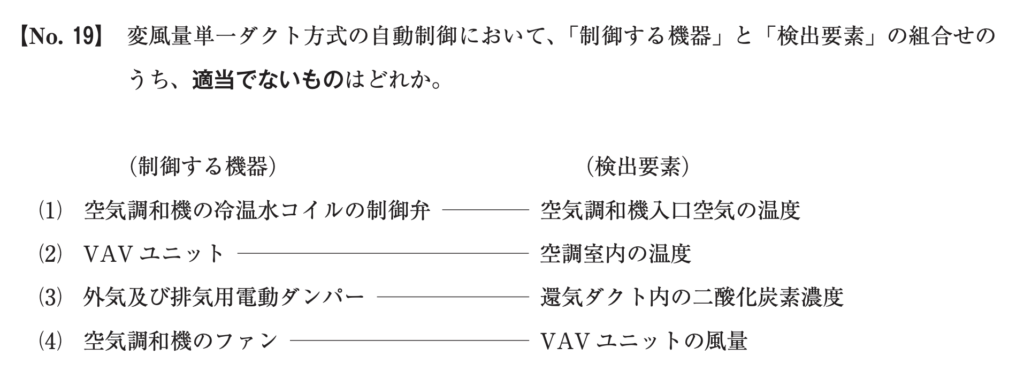

「入口空気の温度」という部分が誤りです。冷温水コイルの目的は、コイルを通った「あと」の空気（出口＝給気）を、設定した温度にすることです。

だから見るべきは入口の温度ではなく、出口（給気）の温度です。手前と奥を入れ替えた引っかけです。

正しい記述です。VAVユニットは、室内の温度に合わせて送る風量を増やしたり減らしたりして、部屋を快適に保ちます。

正しい記述です。還気（部屋から戻ってくる空気）のCO₂濃度は、室内の混み具合を映します。

これを見て外気の取り入れ量を増減すれば、必要なだけ換気できてムダがありません。

正しい記述です。VAVが風量を絞ると、ダクト内の圧力が高まります。ファンはその圧力（風量）に合わせて回転数を変え、送りすぎを防ぎます。

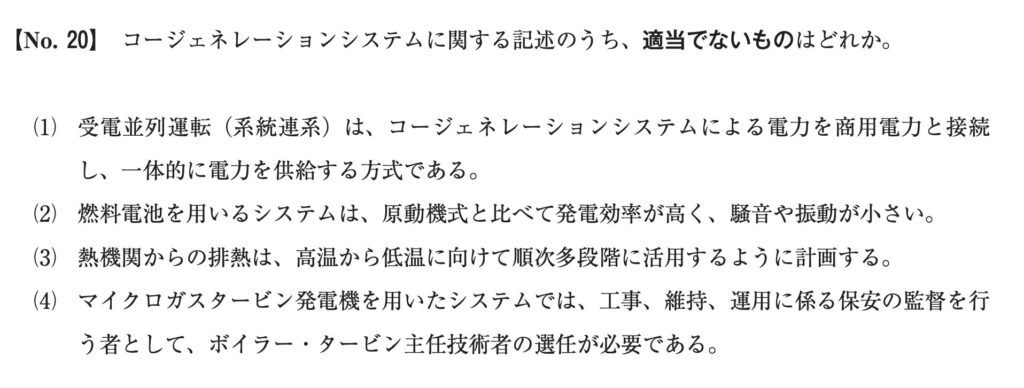

正しい記述です。系統連系（受電並列運転）は、コージェネで作った電気を、電力会社の電気とつないで、建物へ一体で供給する方式です。

正しい記述です。燃料電池は、燃料と酸素の化学反応で直接電気を作るため、発電効率が高くなります。

エンジンのように回転する部分がないので、騒音や振動も小さくおさえられます。

正しい記述です。熱機関から出る排熱は、まず高温が必要な用途に使い、そのあと中温・低温の熱を給湯や床暖房へ…と、温度の高い順に多段階で使うと効率的です。

「ボイラー・タービン主任技術者の選任が必要」という部分が誤りです。マイクロガスタービンは出力がとても小さく、その規制の対象外です。

そのため、ボイラー・タービン主任技術者を選ぶ必要はありません。
