【令和7年度】第二種電気工事士の過去問と解説【下期 配線図 問41〜50】

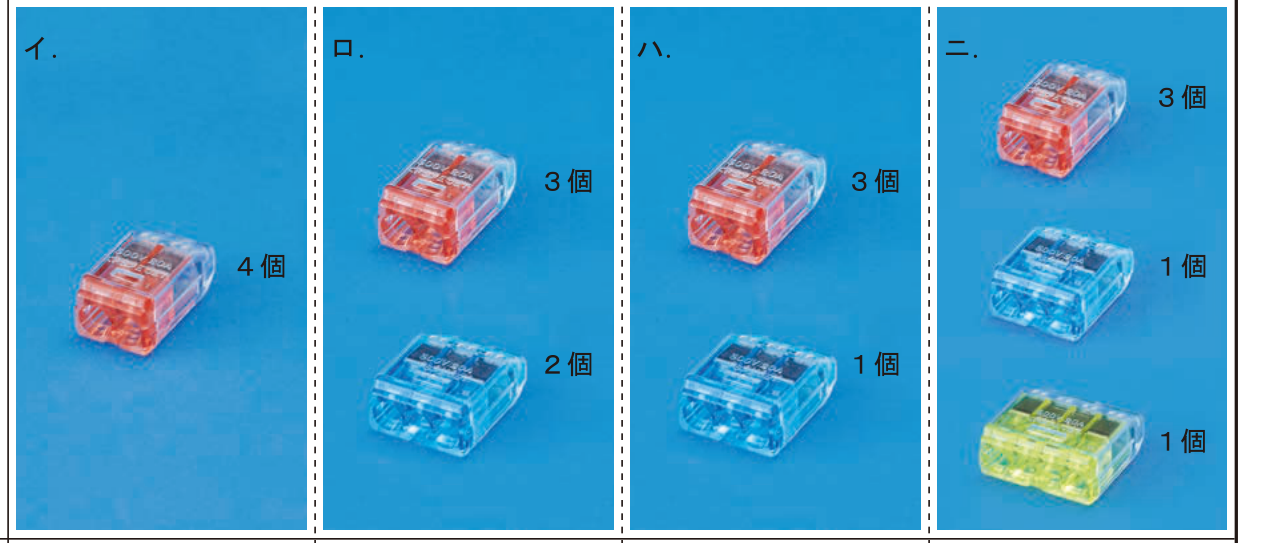

差込形コネクタとは？

電線を差し込むだけでつながる接続部品です。穴の数＝つなげる本数で、2本用・3本用・4本用があります。写真では色と大きさで見分けます。

なぜ穴の数で選ぶのか？　中のバネが電線をくわえ込む構造なので、工具でつぶす必要がないからです。接続のまとまりごとに、本数に合った穴数のものを1個ずつ使います。

⑪のボックスの中を数える

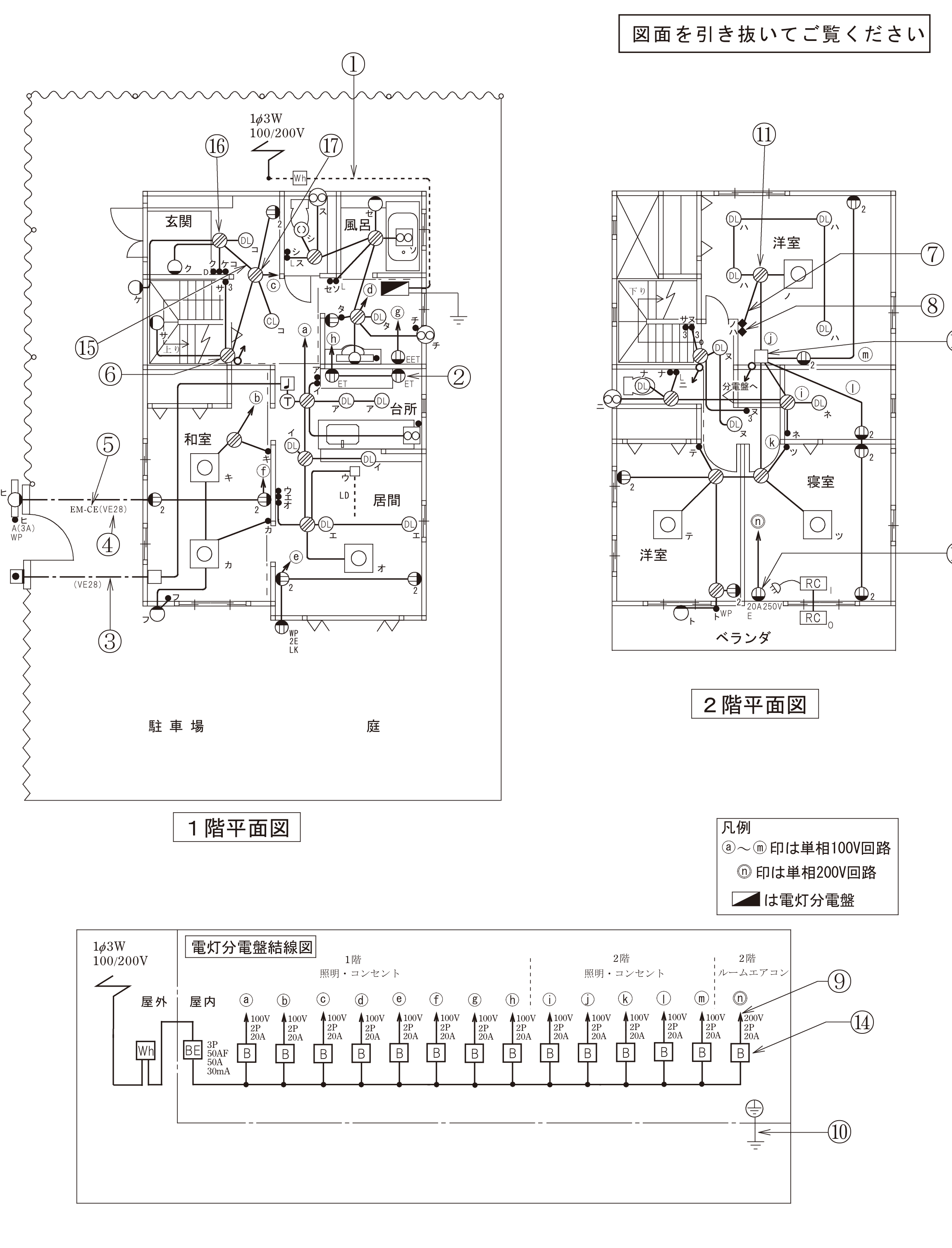

複線図を書くと、⑪では接続のまとまりが4か所できる

内訳は2本どうしの接続が3か所、3本の接続が1か所

よって2本用×3個＋3本用×1個

この問題の覚え方

コネクタ問題は「まとまりの数」と「各まとまりの本数」の2つを数えるだけです。リングスリーブと違って大きさの判断がないぶん簡単です。

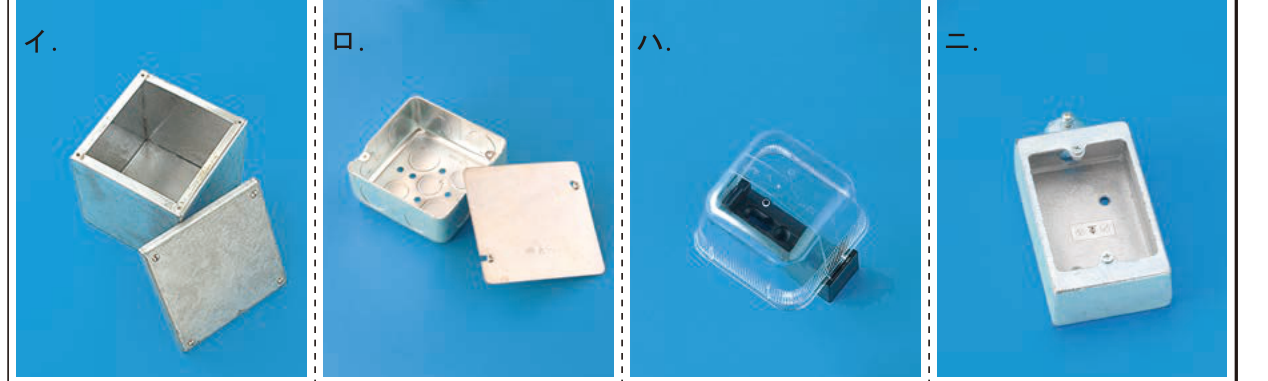

アウトレットボックスとは？

金属製の四角い箱で、側面に丸いノックアウト（打ち抜き穴）が並んでいるのが特徴です。電線管の合流点や、器具の取付けに使います。

なぜ丸い穴がたくさん並んでいるのか？　管や配線が集まる場所では、接続とメンテナンスのための空間が必要だからです。丸い穴は、管を差し込む場所を現場で選んで打ち抜くためのものです。

写真の見分け方

イ　…　プルボックス。無地の大きな箱とふた（ノックアウトがない）

ロ　…　アウトレットボックス。丸いノックアウトが並ぶ　→　これが正解

ハ　…　VVF用ジョイントボックス。透明カバー

ニ　…　露出スイッチボックス。1個用の小さな箱

この問題の覚え方

丸い穴あり＝アウトレットボックス／無地の大箱＝プルボックス／透明＝VVF用。この3点セットで箱の写真問題はほぼ解けます。

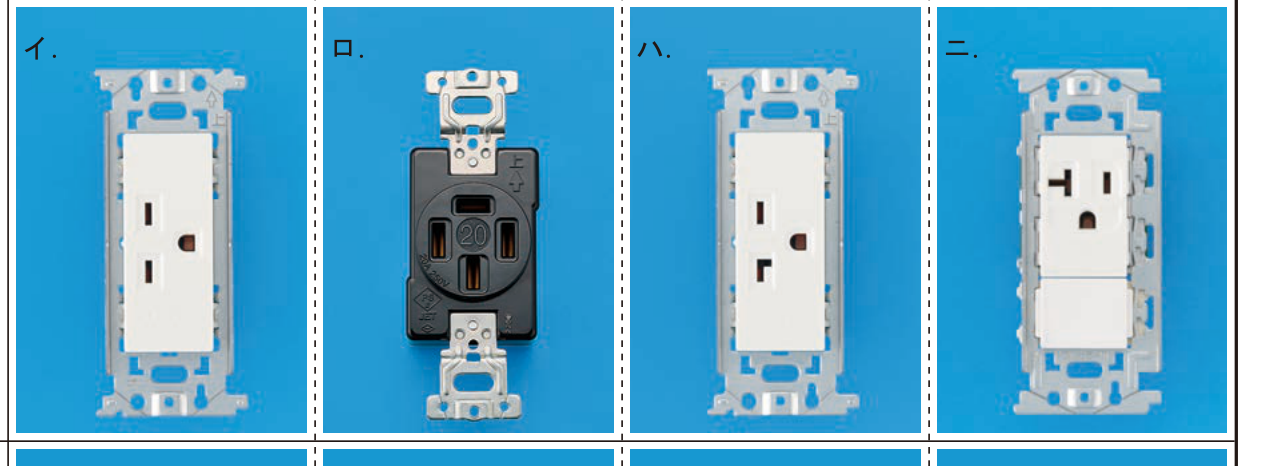

250V用コンセントの見分け方

コンセントは電圧と電流で差込口の形が違います。
100V用＝縦の穴／200V（250V表記）用＝横向きの穴。E付きなら丸いアース穴が加わります。

なぜ電圧で穴の形が違うのか？　形を変えることで、100Vの機器を200Vに差し込む事故を物理的に防ぐためです。

写真の見分け方

イ　…　縦穴＋アース穴＝100V15A接地極付。電圧が違う

ロ　…　黒い大型で刃受が円形配置＝引掛形。別物

ハ　…　横向きの穴＋アース穴＝250V20A接地極付　→　これが正解

ニ　…　縦穴＋T字穴＝100V20A。これも電圧が違う

この問題の覚え方

「横向きの穴が見えたら200V（250V）」。エアコン回路（200V）とセットで出るのが定番です。

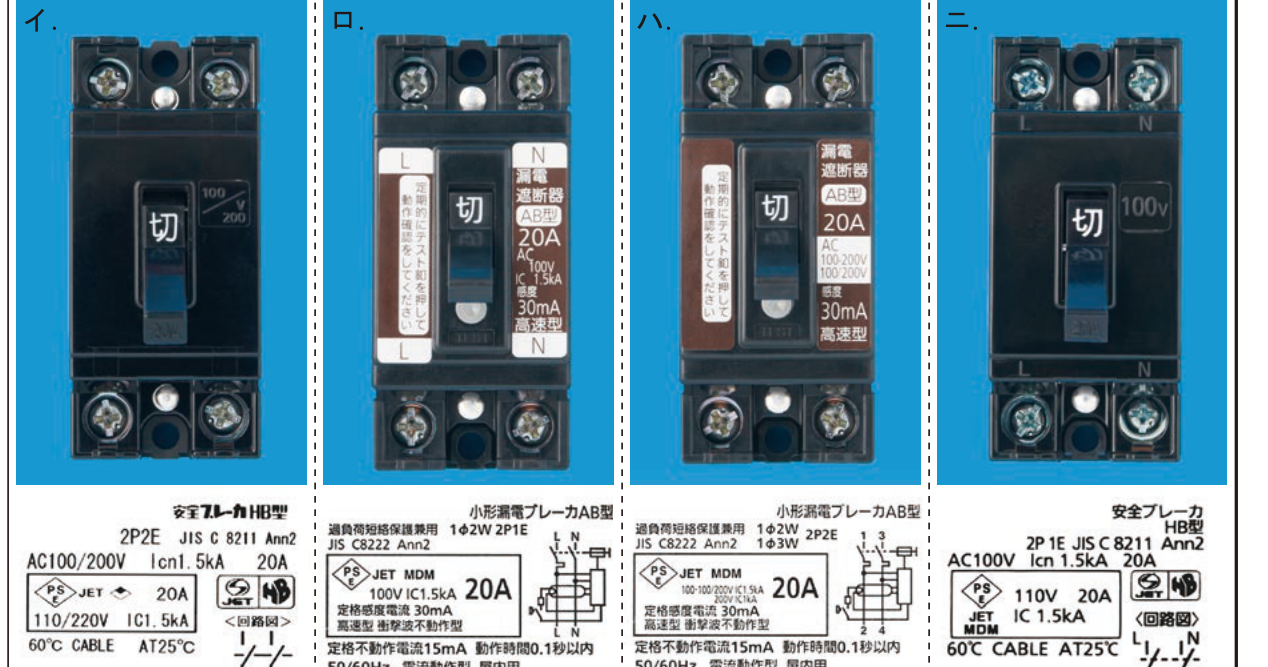

2P2Eとは？

2P＝2極（2本の線を両方切る）／2E＝2素子（両方の線に過電流を見張る部品がある）という意味です。
200V回路には2P2Eの配線用遮断器を使います。

なぜ200Vは2P2Eでないといけないのか？　200V回路は2本とも電圧のかかった線だからです。どちらの線の異常も検出して、両方同時に切る必要があります。100V専用の2P1E（素子1つ）は使えません。

写真の見分け方

イ　…　2P2E・AC100/200V の配線用遮断器　→　これが正解（漏電表示なし）

ロ・ハ　…　漏電遮断器（「漏電」表示・テストボタン・30mAの記載がある）。⑭は配線用遮断器なので違う

ニ　…　2P1E・110Vの配線用遮断器。100V専用なので200V回路には使えない

この問題の覚え方

見るのは2点だけ。①「漏電」表示の有無（あれば漏電遮断器）②2P2Eか2P1Eか（200Vは必ず2P2E）。写真の下の仕様書きに必ず書いてあります。

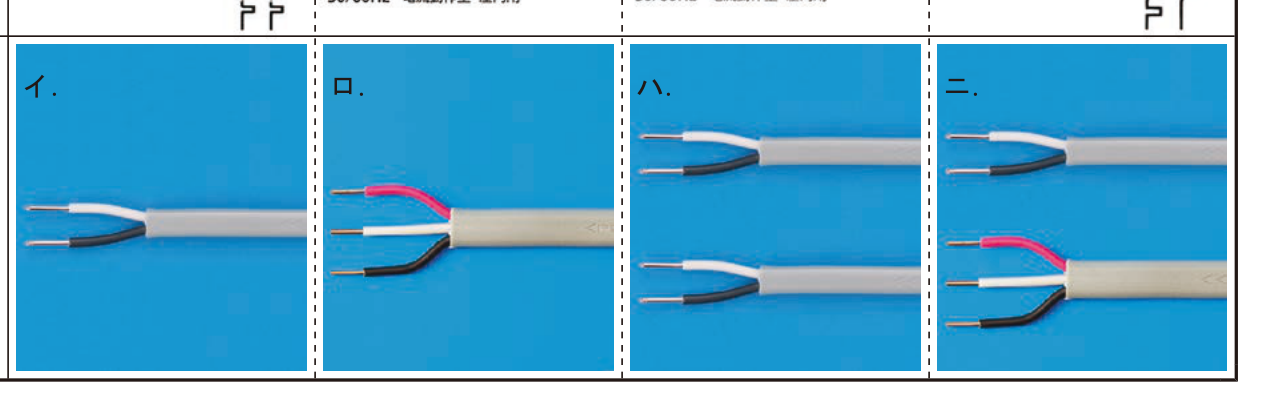

3路スイッチ間は「2本」＋この区間の事情

3路スイッチどうしを結ぶ渡り線は2本です。⑮の区間はこれに加えて回路の線が通るため、3心のケーブル1本が最少になります。

なぜ3心1本が最少になるのか？　別々の2心ケーブルを2本引くより、3心1本にまとめるほうが電線も手間も少ないからです。問題文の「心線数は最少とする」はこの選択を求めています。

写真の見分け方

イ　…　2心（黒・白）。本数が足りない

ロ　…　3心（黒・白・赤）のVVF1本　→　これが正解

ハ　…　2心×2本。まとめられていないので最少ではない

ニ　…　3心だがシースの色が違う別種類のケーブル

この問題の覚え方

3路スイッチがからむ区間＝3心（黒白赤）が定番です。赤い心線は3路の渡りや2つ目の戻り線に使われます。

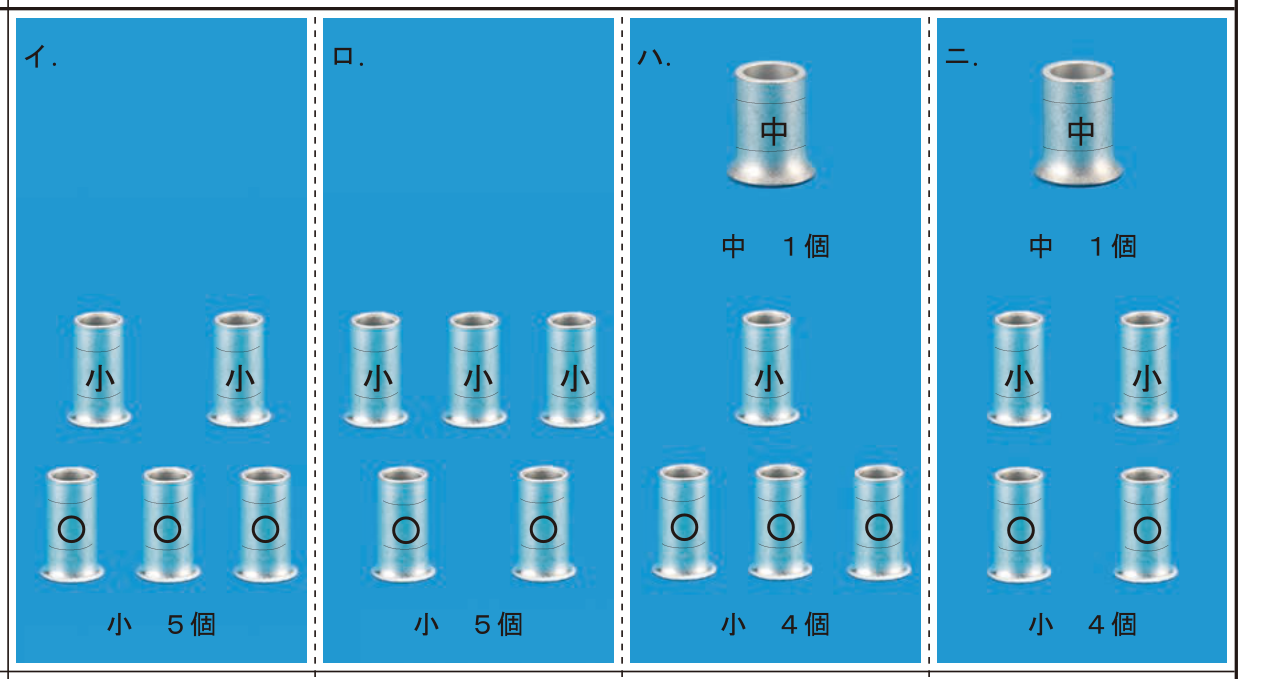

刻印のルール（VVF1.6だけの場合）

1.6mm×2本＝小スリーブ・刻印○
1.6mm×3〜4本＝小スリーブ・刻印小
1.6mm×5〜6本＝中スリーブ・刻印中

なぜ本数で刻印が変わるのか？　本数（合計の太さ）によって圧着工具の使う穴が違い、どの穴でつぶしたかが刻印に残るからです。あとから検査で確認できます。

⑯のボックスの中を数える

複線図を書くと、接続のまとまりは5か所

内訳は2本どうし（刻印○）が3か所、3〜4本（刻印小）が2か所

すべて1.6mmなので全部が小スリーブ　→　小5個（○3個・小2個）

この問題の覚え方

選択肢はまず「中があるか・ないか」で2つに割れます。5〜6本のまとまりがなければ中は不要。次に○と小の内訳で絞ります。2本＝○を数え間違えないことがすべてです。

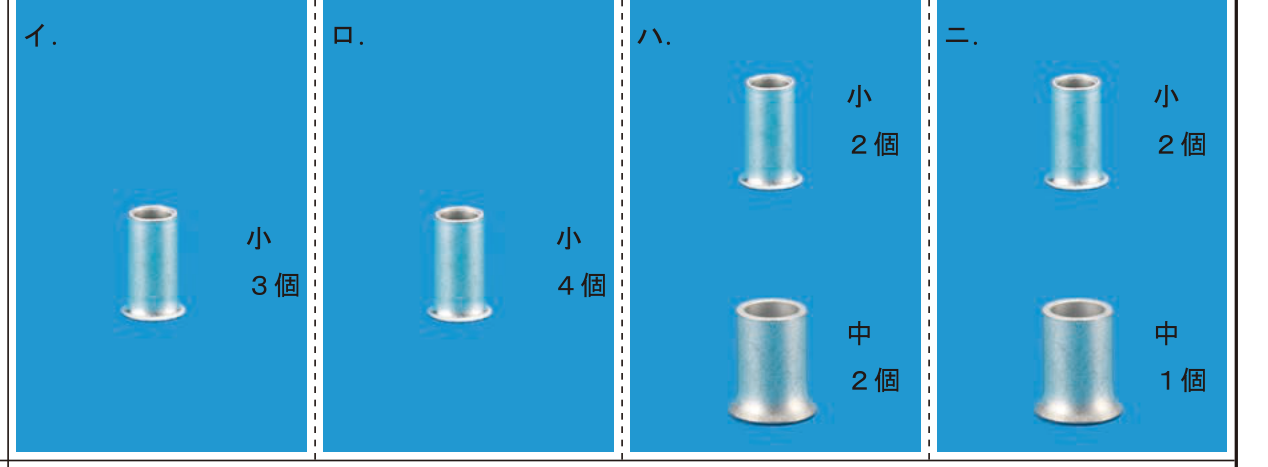

中スリーブが出てくる条件

1.6mmの電線が5本以上まとまる接続があると、小では入りきらず中スリーブになります。照明・コンセント・スイッチへの分岐が集中するボックスで起こります。

なぜ5本もまとまる接続ができるのか？　接地側（白）の線はその回路の器具すべてに配るため、分岐が多い場所では1つのまとまりに5〜6本が集まるからです。

⑰のボックスの中を数える

複線図を書くと、接続のまとまりは3か所

内訳は2〜4本のまとまり（小）が2か所と、5〜6本のまとまり（中）が1か所

よって小2個＋中1個

この問題の覚え方

個数問題は「まとまりの数＝スリーブの数」。あとは各まとまりの本数で小か中かを決めるだけです。4本までは小、5本からが中。この境目だけ絶対に忘れないでください。

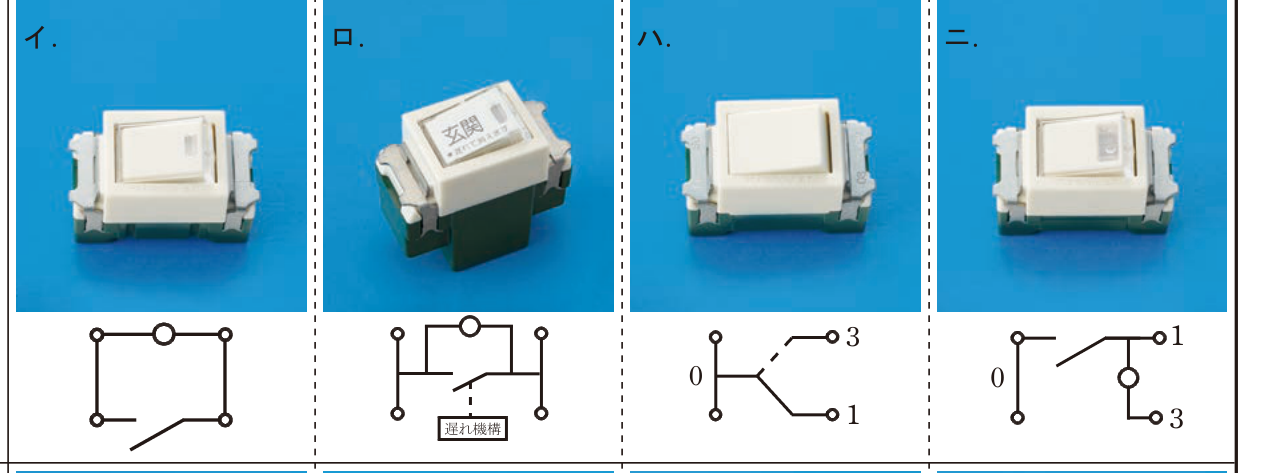

接点の構成図の読み方

端子2つで1本の線を切る＝単極スイッチ
端子0・1・3＝3路スイッチ
2本の線を同時に切る＝両切スイッチ（2極スイッチ）
「遅れ機構」付き＝遅延スイッチ／PL（ランプ）付き＝表示灯内蔵

なぜ接点の構成図で見分けるのか？　外見はどれも似たスイッチだからです。中身の切りかわり方＝接点の構成でしか区別できないため、構成図が添えられています。

選択肢と図面を照らす

イ　両切スイッチ（2本同時に切る）　…　この図面のどこにも無い　→　これが正解

ロ　「玄関」表示＋遅れ機構＝遅延スイッチ　…　玄関で使われている

ハ　0・1・3＝3路スイッチ　…　階段（サ）などで使われている

ニ　0・1・3＋ランプ＝位置表示灯内蔵の3路スイッチ　…　使われている

この問題の覚え方

両切（2極）スイッチは200Vの器具用に使うのが典型で、住宅の照明回路にはまず出てきません。「2本同時に切る構成図」を見たら、まず「使われていない」候補と疑ってよいです。

2階の施工にある作業

2階はVVFケーブルのケーブル工事だけです。作業は「ケーブルを切る・被覆をむく・接続する」。金属の管を切る作業はありません（VE管の切断があるのは1階の引込みまわり）。

なぜ場所ごとに使う工具が違うのか？　使う工具は作業から決まるからです。ケーブル工事ならストリッパ・ナイフ・圧着工具、管工事があるならのこぎりやベンダが加わります。

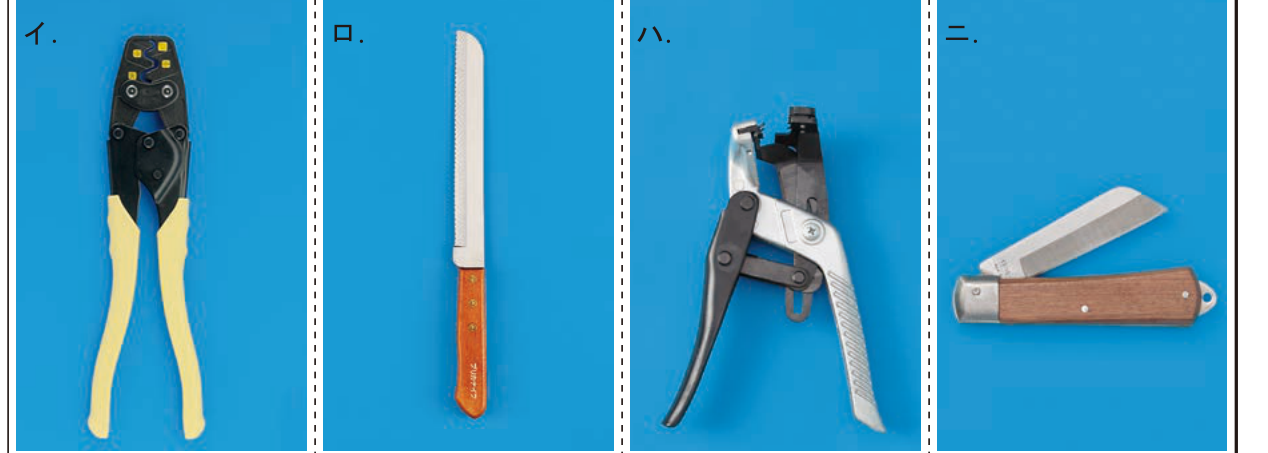

選択肢を1つずつ確かめる

イ　リングスリーブ用圧着工具（黄色い柄）　…　接続に使う

ロ　金切りのこ　…　2階に金属や硬質管を切る作業がない　→　使われない（これが正解）

ハ　ケーブルストリッパ　…　被覆むきに使う

ニ　電工ナイフ　…　シースはぎに使う

この問題の覚え方

「使われないもの」問題は、その場所の工事の種類を先に確定させるのがコツです。ケーブル工事だけの場所に、管用の工具（のこ・ベンダ・トーチ）は出番なし。

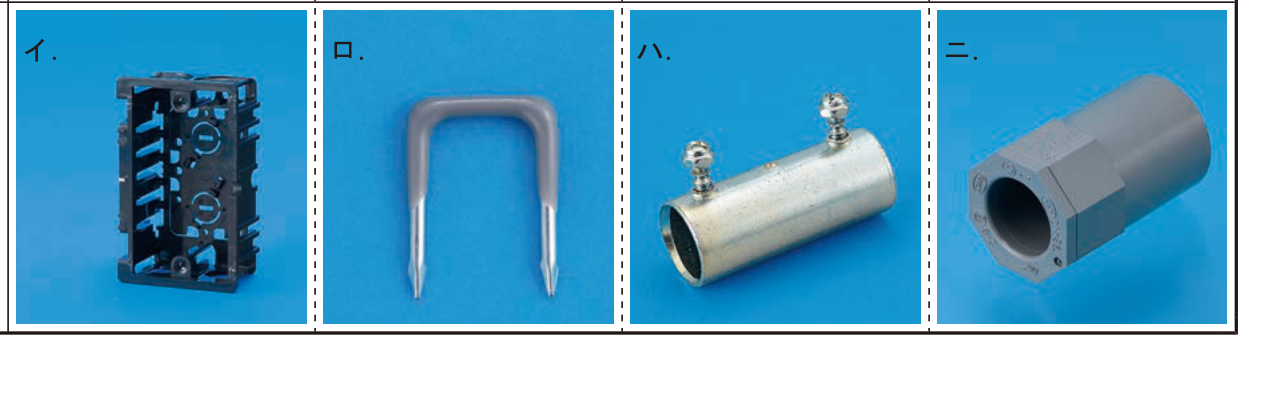

この家の工事の種類

①屋内はVVFのケーブル工事、②引込みまわりにVE管（硬質ポリ塩化ビニル電線管）。金属管工事はどこにもありません。

なぜ材料が工事の種類で決まるのか？　使う材料は工事の種類で決まるからです。ケーブル工事ならステープルやボックス、VE管ならTSカップリング。金属管が無ければ、金属管用の部品は1つも使いません。

選択肢を1つずつ確かめる

イ　合成樹脂製の埋込スイッチボックス　…　スイッチ・コンセントの取付けに使う

ロ　ステープル　…　VVFケーブルを造営材に留めるのに使う

ハ　ねじなし電線管用カップリング（金属管用の部品）　…　金属管工事が無いので使われない（これが正解）

ニ　TSカップリング　…　VE管どうしの接続に使う

この問題の覚え方

図面を見たら「この家にある工事の種類」をメモしてから選択肢を見ます。この回は「ケーブル＋VE管」。金属管系の部品（ねじなしカップリング・リングレジューサなど）が出たら、それが答えです。
