第二種電気工事士の学科試験には、写真を見て名前や用途を答える問題が毎回出題されています。「鑑別（かんべつ）」と呼ばれる問題です。
計算問題と違って、知っていれば見た瞬間に分かることが多く、知らなければ考えても解くのが難しい問題です。つまり、やった分だけ点につながりやすい分野といえます。
この記事では、実際に出題された写真をそのまま使って、材料・器具・工具の3つに分けて見ていきます。写真はすべて試験センターが公表している過去問から引用し、出典を付けました。後半では測定器の見分け方と、練習問題・過去問4問も扱います。
写真の問題は、どこに何問出るのか
学科試験は50問で、そのうち写真が出るのは大きく2か所です。
例写真が出る2か所
一般問題の問16〜18あたり … 1枚の写真を見て「名前」または「用途」を答える。毎回3問前後出ます。
配線図問題の問41〜50 … 4枚の写真から正しいものを選ぶ。リングスリーブ・差込形コネクタ・測定器などが並びます。
この記事の中心は前者（1枚の写真の鑑別）です。直近5回ぶんの出題を、実物の写真つきで全部並べました。配線図の写真によく出る測定器も、後半でまとめて見ます。
用語鑑別問題とは？
鑑別問題とは、写真に写っているものが何で、何に使うのかを答える問題のことです。「写真に示す材料の名称は。」「写真に示す工具の用途は。」という形で出ます。
なぜ？なぜ写真の問題がわざわざ出るのか？
電気工事は、道具と材料を取り違えると事故になる仕事だからです。名前だけ暗記していても、現場で実物を前にして分からなければ意味がありません。だから試験では、あえて写真で見せて判断させます。
覚える覚え方
鑑別は「暗記科目」ではなく「顔を覚える科目」です。人の名前を覚えるときと同じで、特徴を1つ見つけておくと思い出しやすくなります。「うすい四角い樋（とい）＝金属線ぴ」「持ち手がグルッと回る＝クリックボール」のように、1個につき特徴を1つだけ決めておくのがコツです。
手がかりは4つ 形・色・書かれた文字・何を相手にするか
決め手を1つ決めるときの手がかりは4つです。形、色、本体に書かれた文字、そして何を相手にする道具か。
例4つの手がかりと、この記事での例
形 … 断面が四角い樋なら金属線ぴ、ドーナツ形の輪なら零相変流器
色 … 握りが黄色い圧着ペンチはリングスリーブ用
書かれた文字 … 「30mA」なら漏電遮断器、「MΩ」なら絶縁抵抗計、「EM」ならエコケーブル
相手 … コンクリートに穴なら振動ドリル、木に穴なら羽根ぎり
ただし、製品の色はメーカーによって違うことが多いものです。色だけで決めるのは、色の決まった製品に限りましょう。
【材料の鑑別】直近5回の出題
材料は「どの工事で使うか」とセットで覚えると効率よく身につきます。管なのか、樋（とい）なのか、箱なのか、ケーブルなのか——まず大きな分類を見てから、細かい名前に降りていきます。
丸い管とじゃばらの管 表面で2つに分ける
管は、まず表面を見ます。つるつるでまっすぐならかたい管、じゃばら（波形）なら手で曲げられる管です。
例管の5つの仲間
金属管 … つるつる。銀色のものが多い、鋼でできたかたい管
VE管（硬質ポリ塩化ビニル電線管） … つるつる。灰色のものが多い、かたい樹脂の管
PF管（合成樹脂製可とう電線管） … じゃばら。樹脂でできた、曲がる管
CD管 … じゃばら。PF管と見分けやすいよう、オレンジ色のものが一般的
プリカ（2種金属製可とう電線管） … じゃばら。細い金属をらせん状に巻いた、曲がる管
「可とう」は、曲げられるという意味の言葉です。
管どうしをつなぐ部品（カップリング）も、同じ見方で見分けられます。つるつるならVE管用、じゃばらの管を差し込む形ならPF管用です。
金属線ぴ（きんぞくせんぴ）

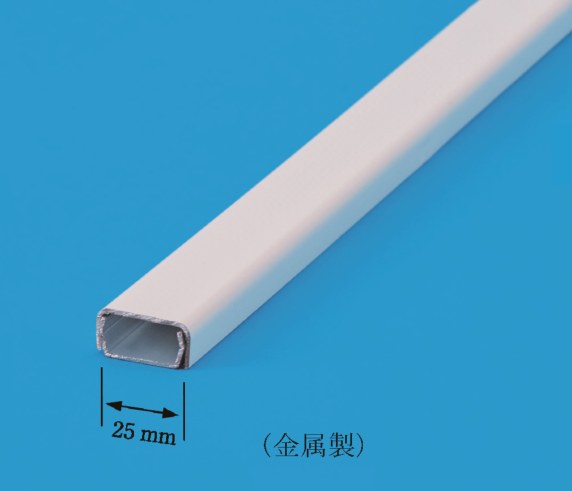

例実際の出題
写真に示す材料が使用される工事は。
イ．金属ダクト工事
ロ．金属管工事
ハ．金属可とう電線管工事
ニ．金属線ぴ工事
正解：ニ 金属線ぴ工事
見分けるポイントは「断面が四角い樋（とい）」であることです。丸い管なら金属管、じゃばらなら可とう電線管（自由に曲げられる管）、平たい箱形のレールなら金属線ぴです。
写真には25mmと幅が書かれています。25mmは2.5cmです。線ぴは幅5cm（50mm）以下のものを指し、5cmを超えるものは金属ダクトと呼びます。選択肢の「金属ダクト工事」と迷ったら、幅で判断してください。
用語線ぴ（せんぴ）とは？
電線を入れて、壁や天井に沿わせる細い樋（とい）のことです。漢字では「線樋」と書きます。
樋は、屋根の雨水を流す雨どいの「とい」です。電線を入れる細い雨どい、とイメージすると覚えやすくなります。
例幅で分かれる3つ
1種金属製線ぴ … 幅4cm未満
2種金属製線ぴ … 幅4cm以上5cm以下
金属ダクト … 幅5cmを超えるもの
写真の問題で使うのは「5cm以下なら線ぴ」の1点。1種と2種の境目（4cm）は、この回では参考程度でかまいません
国の決まり（電気用品安全法施行令）でも、線樋は幅50mm以下のものとされています。
はしご状の棚 ケーブルラック
線ぴやダクトと一緒に選択肢に並ぶのがケーブルラックです。
用語ケーブルラックとは？
たくさんのケーブルを並べて載せて支える、はしご状の棚です。天井からつるすなどして取り付けます。
例実際の出題（令和6年度上期 問16）
写真の矢印で示す材料の名称は。
イ．金属ダクト
ロ．ケーブルラック
ハ．ライティングダクト
ニ．2種金属製線ぴ
出典：令和6年度上期 第二種電気工事士試験（学科試験）問16
正解：ロ ケーブルラック
この問題の写真は、横棒がすき間を空けて並ぶはしごの形で、上にケーブルが載っています。この形ならケーブルラックです。
イの金属ダクトは、幅5cmを超える金属の箱形の通り道です。ハのライティングダクトは、照明器具を好きな位置に取り付けられるレールです。
ニの2種金属製線ぴは、幅4cm以上5cm以下の金属の樋（とい）です。上の節の「幅で分かれる3つ」のうちの1つでした。
令和7年度下期 問11でも、「天井等につるし、ケーブルを並べて支持するのに用いる」という選択肢が出ました。これはケーブルラックの説明で、金属線ぴの説明としては誤りです。
同じ問題の「本体と導体が一体となった材料で、照明器具等を直接取り付けて使用する」はライティングダクトの説明でした。正解は「壁等に固定して絶縁電線を収める」で、これが金属線ぴです。
VVFケーブル用のジョイントボックス
例実際の出題
写真に示す材料の用途は。
イ．VVFケーブルを接続する箇所に用いる。
ロ．スイッチやコンセントを取り付けるのに用いる。
ハ．合成樹脂管工事において，電線を接続する箇所に用いる。
ニ．天井からコードを吊り下げるときに用いる。
正解：イ VVFケーブルを接続する箇所に用いる。

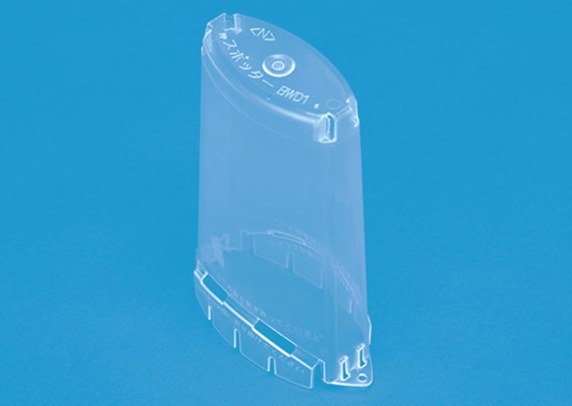

写真は、半透明のうすいプラスチックのカバーです。名前は「VVF用ジョイントボックス」です。VVFケーブル（住宅の配線に使う平たいケーブル）どうしをつないだ部分に、かぶせて守る箱です。
選択肢ハの「合成樹脂管工事で電線を接続する箇所」に使うのはアウトレットボックスなど金属や樹脂の箱で、この写真のような薄いカバー状のものではありません。透けていて薄い＝VVF用と覚えると迷いにくくなります。
ほかの選択肢も見ておきましょう。ロの「スイッチやコンセントを取り付ける」のはスイッチボックスの役目です（このあとの節で見ます）。
ニの「天井からコードを吊り下げる」のは引掛シーリングなどの役目です。天井に取り付けておき、照明器具をつなぐための器具です。
箱はほかに2つ アウトレットボックスとプルボックス
アウトレットボックスは、電線をつないだり、照明を取り付けたりする所に置く箱です。金属製のものは四角い箱で、側面に丸い打ち抜きの跡があるのが目印です。
この丸い跡は、管を通すときに打ち抜いて穴にする部分です。
プルボックスは、管がたくさん集まる所に置く大きな箱です。プルは英語で「引っぱる」という意味で、中で電線を引き入れたり分けたりします。
スイッチやコンセントを付ける箱 スイッチボックス
箱の写真で、もう1つよく出るのがスイッチボックスです。過去問では、選択肢の写真として何度も並んでいます。
用語スイッチボックスとは？
壁にスイッチやコンセントを取り付けるための、細長い四角い箱です。先に箱を付けておき、電線を引き込んでから、スイッチやコンセントを留めます。
スイッチボックスには、付け方と材質の違いでいくつかの種類があるのです。写真で出るのは次の3つです。
例スイッチボックスの3つの形
合成樹脂製の埋込スイッチボックス … 壁の中に埋めて使う、樹脂の箱
露出スイッチボックス（合成樹脂製） … 壁の表面に付ける樹脂の箱。管をつなぐ口が付いている
露出スイッチボックス（金属製） … 壁の表面に付ける金属の箱。金属管工事で使う
用語埋込・露出とは？
埋込は壁の中に埋めること、露出は壁の表面に出して付けることです。露出の箱には、壁の表面を通る管をつなぐための口が付いています。
なぜ？なぜ管をつなぐ口がある箱は、ケーブル工事の家では使わないのか？
つなぐ管が無いからです。VVFケーブルだけで配線する家では、管を使いません。口の付いた露出の箱は、管の工事のための箱です。
例箱4つは役目で見分ける
VVF用ジョイントボックス … VVFケーブルどうしのつなぎ目にかぶせる。半透明のうすいカバー
アウトレットボックス … 電線をつないだり、照明器具を取り付けたりする。側面に丸い打ち抜きの跡
プルボックス … 管がたくさん集まる所で、電線を通しやすくする大きな箱
スイッチボックス … スイッチやコンセントを取り付ける、細長い箱
令和5年度上期（午前）問43では、スイッチを付ける材料を4枚の写真から選びました。答えは合成樹脂製の埋込スイッチボックスです。
その家はVVFのケーブル工事で、スイッチは壁に埋め込む形でした。管の口が付いた露出スイッチボックスは、樹脂製も金属製も外れます。残る金属の箱はアウトレットボックスで、スイッチを付ける箱ではありません。
一方、令和7年度上期 問43の地下のポンプ室は金属管工事でした。そのため金属製の露出スイッチボックスは「使われているもの」の側です。
令和7年度下期 問50でも、合成樹脂製の埋込スイッチボックスは「使う」側でした。その家にもスイッチやコンセントがあるからです。
用語フィクスチュアスタッドとは？
ボックスの中に取り付けて、重い照明器具を吊るための金具です。名前に「ボックス」が付かないとおり、箱ではありません。
令和5年度上期（午前）問11は、多数の金属管が集まる所で、通線を楽にするものを選ぶ問題でした。通線とは、管の中に電線を通す作業のことです。
答えはプルボックスです。分電盤は電気を部屋ごとに分ける箱、スイッチボックスは器具を付ける小さな箱でした。フィクスチュアスタッドは照明を吊る金具なので、どれも通線のためのものではありません。
用語ゴムブッシングとは？
ボックスの、電線を通す穴にはめるゴムの輪です。穴の金属のふちで、ケーブルの被覆（外側の覆い）が傷つくのを防ぎます。
令和5年度上期（午後）問49では、ゴムブッシングは「使う材料」の側でした。ケーブル工事の家でも、ボックスの穴にケーブルを通すからです。
電線どうしをつなぐ材料 リングスリーブと差込形コネクタ
リングスリーブは、短い筒の形をした材料です。色は銀色のものが多く見られます。電線をまとめて入れ、専用の工具で押しつぶしてつなぐのです。
太さは小・中・大の3つです。どれを使うかは、つなぐ電線の太さと本数で決まります（くわしくは第14回で見ます）。
差込形コネクタは、ケースに電線を差し込む穴が並んだ材料です。差し込むだけでつなげて、穴の数が、つなげる電線の本数になります。
ケースの色はメーカーや穴の数で違うことが多いので、色ではなく穴の数を見ましょう。
例リングスリーブと差込形コネクタの見分け
筒の形で、押しつぶして使う … リングスリーブ
穴が並んだケースに、差し込んで使う … 差込形コネクタ
ノーマルベンド
例実際の出題
写真に示す材料の名称は。
イ．ユニバーサル
ロ．ノーマルベンド
ハ．ベンダ
ニ．カップリング
正解：ロ ノーマルベンド

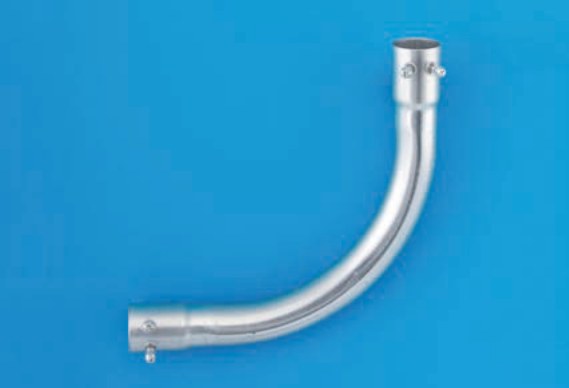

金属管を90度に曲げた形であらかじめ作ってある継手（管と管をつなぐ部品）です。現場で管を曲げる代わりに、これをつなぎます。
紛らわしい選択肢が並んでいますが、ベンダは「曲げるための工具」で材料ではありません。カップリングは「まっすぐつなぐ継手」、ユニバーサルは点検口のふたが付いた曲がりです。ふたが無くてなめらかに曲がっていればノーマルベンドです。
硬質ポリ塩化ビニル電線管（VE管）用のカップリング
例実際の出題
写真に示す材料の用途は。
イ．硬質ポリ塩化ビニル電線管相互を接続するのに用いる。
ロ．金属管と硬質ポリ塩化ビニル電線管とを接続するのに用いる。
ハ．合成樹脂製可とう電線管相互を接続するのに用いる。
ニ．合成樹脂製可とう電線管とCD管とを接続するのに用いる。
正解：イ 硬質ポリ塩化ビニル電線管相互を接続するのに用いる。

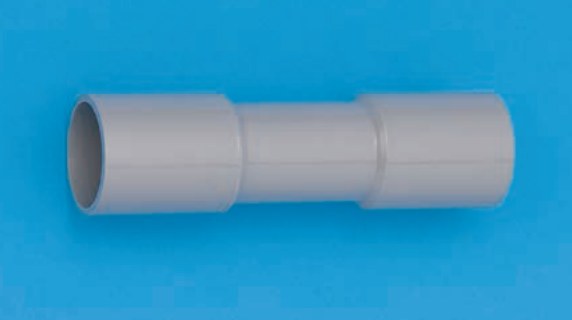

表面がつるっとしたまっすぐな短い筒です。色は灰色のものが多く、同じ太さの管どうしを差し込んでつなぐ部品です。
見分けの決め手は「表面がなめらかで硬そうかどうか」。じゃばら（波形）ならPF管・CD管の部品、つるつるでまっすぐならVE管の部品です。選択肢ハ・ニはどちらも「可とう（曲がる）管」の話なので、この時点で外せます。
EM-EEFケーブル（エコケーブル）
例実際の出題
写真に示す材料の名称は。（表面に「EM600V EEF/F 1.6mm …」と記されている）
イ．無機絶縁ケーブル
ロ．600Vビニル絶縁ビニルシースケーブル平形
ハ．600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形
ニ．600V架橋ポリエチレン絶縁ビニルシースケーブル
正解：ハ 600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形
この問題は写真よりも「表面の印字」が答えの決め手です。設問に「EM600V EEF/F」と書かれていて、このEM＝エコマテリアル（環境に配慮した材料）を表します。
EMが付いたら「エコケーブル」＝ポリエチレン系と決まります。一般的なVVFケーブル（ビニル絶縁ビニルシース）には EM が付きません。印字にEMがあるかどうかに気づけば選べます。
EM（エコマテリアル）のケーブルは、燃やしても有害なガスが出にくい材料で作られています。環境に配慮した材料、という名前のとおりです。
覚える覚え方
材料は「丸い管／じゃばらの管／四角い樋／箱／ケーブル」の5つに仕分けてから、名前を思い出すと速いです。形の分類が先、名前はあと。
留める材料 ステープル・サドル・カールプラグ
ケーブルや管を壁や柱に留める材料も、写真で出ます。どれも何に留めるかで見分けましょう。
例留める材料3つ
ステープル … ケーブルを柱などの木に留める、U字の金具
サドル … 管をまたいで、壁や天井に押さえつける金具
カールプラグ … コンクリートにあけた穴に差し込む、樹脂などの筒
なぜ？なぜコンクリートには、カールプラグが要るのか？
コンクリートは硬く、ねじが直接効かないからです。先に穴をあけて筒を差し込み、その筒にねじを受け止めてもらいます。
練習問題 材料
材料を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3断面が四角い、金属の樋（とい）の形をした材料。幅は30mm。名前は？
答えを見る
金属線ぴ … 30mmは3cmなので、5cm以下。線ぴです。5cmを超えていたら、金属ダクトでした
練習 2/3灰色で表面がつるつるの、まっすぐな短い筒。管と管をつなぐ部品。どの管どうしをつなぐもの？
答えを見る
VE管（硬質ポリ塩化ビニル電線管）どうし … つるつるはかたい管の部品です。じゃばらの管を差し込む形なら、PF管用でした
練習 3/3半透明の、うすいプラスチックのカバー。何に使うもの？
答えを見る
VVFケーブルどうしをつないだ所にかぶせる … 透けていて、うすいのが決め手。VVF用ジョイントボックスです
【器具の鑑別】直近5回の出題
器具は「端子が何個あるか」「つまみやレバーが付いているか」を見ると種類の見当がつきます。
線付防水ソケット
例実際の出題
写真に示す器具の名称は。
イ．キーソケット
ロ．線付防水ソケット
ハ．プルソケット
ニ．ランプレセプタクル
正解：ロ 線付防水ソケット
電線（コード）が最初から付いていて、ゴムのカバーが付いた電球用のソケットです。工事現場の仮設照明などに使います。
見分けの決め手は「コードが生えているかどうか」。ランプレセプタクルは台座に固定して使うので、コードは付いていません。キーソケットは横に小さなつまみ（キー）、プルソケットは引きひもが付いています。
電球を付ける器具4つ コード・つまみ・ひもで見分ける
用語ソケットとは？
電球をねじ込んで取り付ける受け口のことです。

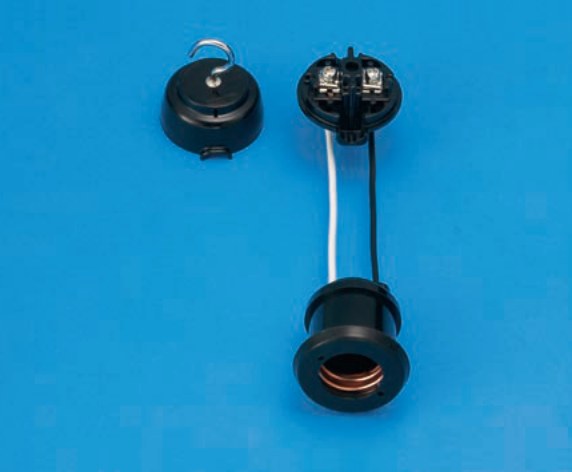

例電球を付ける器具4つ
線付防水ソケット … コードが最初から生えている。ゴムなどのカバーで水を防ぐ。工事現場の仮の照明などに使う
ランプレセプタクル … 天井などに台ごと固定して使う。コードは付いていない
キーソケット … 横に小さなつまみ（キー）。回して点けたり消したりする
プルソケット … 引きひもが付いている。引いて点けたり消したりする
4つとも、電球を受ける部分は似ています。決め手はコード・つまみ・ひものどれが付いているかです。
熱動継電器（サーマルリレー）
例実際の出題
写真に示す器具の〇で囲まれた部分の名称は。
イ．漏電警報器
ロ．電磁接触器
ハ．漏電遮断器
ニ．熱動継電器
正解：ニ 熱動継電器

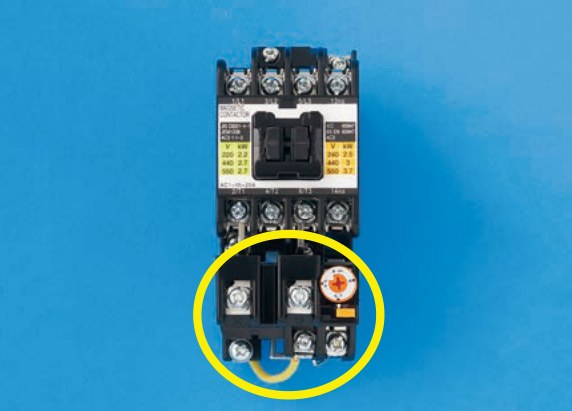

写真は電磁開閉器という装置で、上半分が電磁接触器（電気の力で開け閉めするスイッチ）、下半分（丸で囲まれた部分）が熱動継電器です。2つが組み合わさって1つの製品になっています。
丸で囲まれた「下側」を答える問題なので、上下のどちらを聞かれているかを必ず確認してください。熱動継電器はモーターに流れすぎた電流の熱を感じて止める部品で、小さなダイヤルが付いているのが目印です。
上の電磁接触器と、下の熱動継電器 それぞれの役目
上の電磁接触器は、電気で動く磁石の力で、モーターの電気を入れたり切ったりするスイッチです。
本体に英語でMAGNETIC CONTACTOR（マグネティック・コンタクター）と書かれていることもあります。マグネティックは「磁石の」、コンタクターは「接触させるもの」という意味です。
下の熱動継電器は、電流が流れすぎたときの熱を感じて、モーターを止める部品です。「熱で動く継電器（電気のスイッチを切り替える部品）」と読むと、名前の意味が見えてきます。
小さなダイヤルで何アンペアで止めるかを合わせるのは、モーターごとに流れてよい電流が違うからです。
配線用遮断器（電動機保護兼用）
例実際の出題
写真に示す器具の名称は。
イ．漏電警報器
ロ．電磁開閉器
ハ．配線用遮断器(電動機保護兼用)
ニ．漏電遮断器
正解：ハ 配線用遮断器(電動機保護兼用)

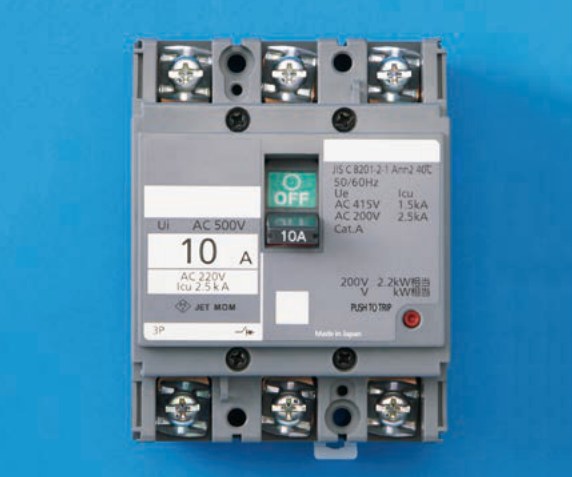

家庭の分電盤（家の電気を部屋ごとに分ける箱）にあるブレーカーと同じ形で、正面にレバーが1本あります。写真では「10A」と定格電流（安全に流し続けられる電流の大きさ）が大きく書かれています。
漏電遮断器との見分け方は「mA（ミリアンペア）の表示があるかどうか」です。漏電遮断器には、定格感度電流「30mA」などの表示があります。どれくらいの漏電（電気が本来の通り道の外へ漏れること）で切れるかを示す数字です。漏電を試すテストボタンも付いています。ただ、配線用遮断器（電動機保護兼用など）にもボタンが付いたものがあるので、ボタンだけで決めないでください。mAの表示が無ければ配線用遮断器です。
ブレーカーの写真では、「中性線欠相保護付」という種類も出ます。令和7年度上期 問41で、分電盤の大元のブレーカーとして選ばせた写真です。
用語中性線欠相保護付とは？
単相3線式の中性線が切れたときに、それを感じ取って電気を切る働きが付いたブレーカーです。
単相3線式は、3本の電線で100Vと200Vの両方を送る方式です（第5回）。真ん中の線を中性線といい、外側の2本との間がそれぞれ100Vになります。
なぜ？なぜ中性線が切れると困るのか？
100V用の機器に、100Vより高い電圧がかかることがあるからです。中性線が切れると、上と下の機器が直列につながり、200Vを2台で分け合う形になります。分け方は抵抗の大きさで決まり、半分ずつにはなりません。
例数字で確かめる（中性線が切れたとき）
上の機器 10Ω・下の機器 30Ω … 直列なので、全体の抵抗は 10＋30＝40Ω
流れる電流 … 200V÷40Ω＝5A
それぞれにかかる電圧 … 上は 5A×10Ω＝50V、下は 5A×30Ω＝150V。100V用の機器に150Vがかかる
令和7年度上期 問41の図記号はBE（漏電遮断器）で、「欠相保護付」と書き添えてありました。答えは、漏電ブレーカの表示があり、白いリード線（細い電線）が付いた写真です。
ほかの3枚は、三相3線用の漏電遮断器、ふつうの配線用遮断器、漏電を見張る働きのない欠相保護付のブレーカーでした。
熱線式自動スイッチ
例実際の出題

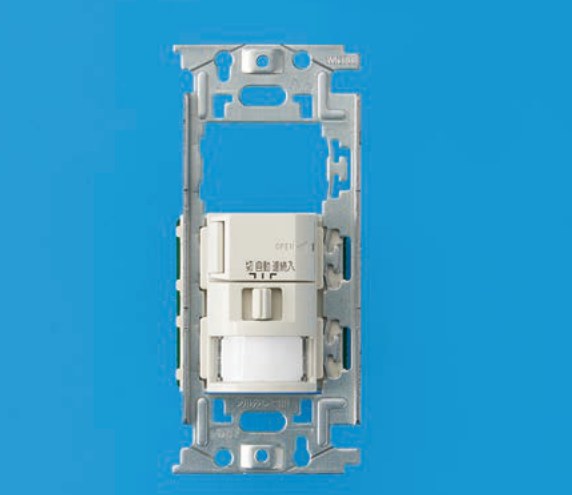

写真に示す器具の用途は。
イ．照明器具の明るさを調整するのに用いる。
ロ．人の接近による自動点滅器に用いる。
ハ．蛍光灯の力率改善に用いる。
ニ．周囲の明るさに応じて街路灯などを自動点滅させるのに用いる。
正解：ロ 人の接近による自動点滅器に用いる。
人が近づくと自動で明かりがつくスイッチです。玄関やトイレでよく使われています。人の体温（熱線）を感じて働くので熱線式自動スイッチと呼ばれます。
選択肢ニの「周囲の明るさで点いたり消えたりする」のは自動点滅器で、街路灯に使う別の器具です。人に反応するのか、明るさに反応するのか——ここが引っかけどころです。
人・明るさ・つまみ 何に反応するかで3つに分ける
例照明を点ける・調整する器具3つ
熱線式自動スイッチ … 人の体の熱に反応して点ける。白いセンサーの窓が付いたものが多い
自動点滅器 … 周りの明るさに反応して、暗くなると点ける。街路灯などに使う
調光器 … つまみで照明の明るさを変える
この問題の選択肢イ「照明器具の明るさを調整する」は、調光器の役目です。
ハ「蛍光灯の力率改善」は、コンデンサ（電気を一時的にためる部品）の役目です。力率改善とは、行ったり来たりするむだな電流を減らすことです。人や明るさに反応する器具の役目ではありません。
ここからは、1枚写真の問題以外（器具の組合せを問う問題や、配線図の写真4択）で何度も出ている器具を2組見ておきます。
零相変流器（ZCT）と漏電警報器
「組み合わせて使う機器として誤っているものを選ぶ」問題で、零相変流器と漏電警報器のペアが繰り返し選択肢に出ています。これは正しい組合せです。名前が見慣れないので誤りと思い込みやすいところですが、中身を知れば自然なペアだと分かります。
用語漏電（ろうでん）とは？
電気が本来の通り道から外れて、地面や機械の金属部分へ漏れ出すことです。人が触れると感電し、火災の原因にもなります。
用語零相変流器（れいそうへんりゅうき・ZCT）とは？
漏電が起きていないかを見張る、輪っか形のセンサーです。電線をまとめて輪の中に通して使います。
英語の頭文字でZCTとも呼びます。Z＝Zero（ゼロ）、CT＝Current Transformer（変流器）の略です。
「零相」は、輪に通した電線の電流を全部足すとゼロになる、という意味合いです。ゼロのはずの合計を見張るセンサー、と読むと名前が覚えやすくなります。
なぜ？なぜ電線を輪に通すだけで漏電が分かるのか？
正常なときは、行きの電流と帰りの電流が同じ大きさだからです。向きが逆の2本をまとめて輪に通すと打ち消し合って0になり、輪は反応しません。漏電があると帰ってくる電流が減り、その差の分だけ輪が反応します。
例数字で確かめる
異常なし … 行き10A、帰り10A。差は0Aで、輪は反応しない。
漏電あり … 行き10A、帰り9.97A。差は0.03A＝30mA（mAはAの1000分の1）。この30mAが、どこかへ漏れている電流です。
用語漏電警報器（ろうでんけいほうき）とは？
零相変流器から信号を受け取り、漏電をランプや音で知らせる装置です。電気を切る働きはありません。
なぜ？なぜ零相変流器と漏電警報器はセットで使うのか？
零相変流器は見つける係、漏電警報器は知らせる係だからです。零相変流器だけでは知らせる手段がなく、警報器だけでは漏電を感じ取れません。2つがつながって初めて役目を果たします。
写真では、ドーナツ形の輪が零相変流器です。輪は黒いものが多く、横から電線が出ている形です。漏電警報器は、表示ランプやボタンが付いた箱の形のものが多く見られます。令和8年度上期 問43では、この2つが1枚の写真にセットで写っていました。
注意漏電警報器と漏電遮断器を取り違えない
漏電遮断器は、漏電を見つけると自動で電気を切る器具で、本体に「30mA」などの定格感度電流（mA）の表示があります（上の「配線用遮断器（電動機保護兼用）」の節と同じ見分け方です）。漏電警報器は知らせるだけで、切りません。
覚える漏電の3つの器具
輪っか＝零相変流器（見つける）、箱＝漏電警報器（知らせるだけ）、mAの表示があるブレーカー＝漏電遮断器（見つけて切る）。
ネオン変圧器と、放電灯の安定器
同じ「組合せが誤っているもの」の問題で答えになりやすいのが、ネオン変圧器と水銀灯などの照明を組み合わせた選択肢です。令和5年度上期（午前）と令和6年度上期は「ネオン変圧器と高圧水銀灯」、令和7年度上期は「ネオン変圧器とメタルハライドランプ」が誤りの組合せ（＝答え）でした。
用語ネオン変圧器とは？
看板のネオンサインに使うネオン管を光らせるための、専用の変圧器です（変圧器＝電圧を上げたり下げたりする機器）。100Vや200Vの電気を、とても高い電圧に上げます。
なぜ？なぜネオン管には高い電圧が要るのか？
ネオン管の中の気体は、ふだんは電気を通さないからです。高い電圧をかけて初めて気体の中を電気が通り、そのときに光ります。電気設備の技術基準の解釈 第186条にも、管の回路の電圧が1,000Vを超えるネオン放電灯の決まりがあり、そこで使う変圧器はネオン変圧器と定められています。
用語放電灯（ほうでんとう）とは？
管の中の気体や金属の蒸気に電気を通して光らせる照明の仲間です。蛍光灯、体育館や道路で使う高圧水銀灯、競技場などで使うメタルハライドランプなどがあります。
用語安定器（あんていき）とは？
放電灯と組み合わせて、ランプに流れる電流が増えすぎないように抑える装置です。
なぜ？なぜ放電灯には安定器が要るのか？
放電灯は光り始めると急に電気を通しやすくなる性質があり、そのままでは電流が増え続けてランプが傷むからです。安定器がブレーキの役をして、電流をちょうどよい大きさに保ちます。
つまり、ネオン変圧器の相手はネオン管だけで、水銀灯やメタルハライドランプの相手は安定器です。相手が違うので、「ネオン変圧器と高圧水銀灯」「ネオン変圧器とメタルハライドランプ」は誤った組合せになります。
配線図の写真問題（令和6年度下期 問48）では、ネオン変圧器が進相コンデンサや配線用遮断器と並んで選択肢に出ました。ネオン変圧器は、縦長の容器から電線（リード線）が出ている形のものが多く見られます。「40μF」のようにμF（マイクロファラド）の表示がある箱は、モーターの力率を改善する進相コンデンサです。
覚えるネオン変圧器の相手はネオン管だけ
ネオン変圧器＝ネオン管専用、水銀灯・メタルハライドランプ・蛍光灯＝安定器。「ネオン変圧器と◯◯灯」という選択肢で、◯◯がネオン管以外なら誤りの組合せです。
箱の形をした機械3つ 見分けの決め手
例進相コンデンサ・ネオン変圧器・安定器
進相コンデンサ … 本体にμF（マイクロファラド）の数字が書かれていることが多い。モーターの力率を良くする
ネオン変圧器 … ネオン管専用。電圧をとても高く上げる
安定器 … 水銀灯・メタルハライドランプ・蛍光灯などの放電灯の相棒。電流が増えすぎないようにおさえる
μF（マイクロファラド）は、コンデンサが電気をためる大きさの単位です。マイクロは100万分の1という意味です。
ポンプやモーターのスイッチ フロートスイッチと押しボタン
配線図の写真問題では、ポンプやモーターを動かすためのスイッチも並びます。どれも、家の照明のスイッチとは形が違うものです。
用語フロートスイッチとは？
水に浮かぶ浮き球（フロート）の上がり下がりで、ポンプを入り切りするスイッチです。フロートは英語で「浮くもの」という意味です。
水がたまると浮き球が持ち上がり、減ると下がる仕組みです。この動きで、水位に合わせてポンプを自動で動かします。写真で多いのは、ケーブルの先に浮き球が付いた形です。
用語電磁開閉器用押しボタンとは？
電磁開閉器（モーターを入り切りする装置）に、「入」「切」の指令を送るボタンです。
一般に、入（始動）のボタンは押すとつながる接点、切（停止）のボタンは押すと離れる接点です。写真の下に、この接点の構成図が付くこともあります。
用語確認表示灯付押しボタンとは？
押しボタンに、動いているかどうかを知らせるランプ（確認表示灯）が付いたものです。
令和7年度上期 問43は、地下のポンプ室で使われていないものを選ぶ問題でした。写真は、プルボックス・フロートスイッチ・金属製の露出スイッチボックス・確認表示灯付押しボタンの4つです。
その図面のポンプ室では、ポンプは水位で自動運転する描き方でした。押しボタンはポンプ室には描かれていないので、確認表示灯付押しボタンが答えです。
同じ年度の問50では、電磁開閉器用押しボタンが「使われている」側でした。答えは、図面に無い位置表示灯内蔵の3路スイッチです。
練習問題 器具
器具を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3ブレーカーの正面に「30mA」と書いてある。このブレーカーの名前は？
答えを見る
漏電遮断器 … mA（ミリアンペア）の表示が決め手。どれくらいの漏れで切れるかを示す数字です
練習 2/3電線をまとめて通す、ドーナツ形の輪。名前と、組み合わせて使う相棒は？
答えを見る
零相変流器（ZCT）と漏電警報器 … 輪は漏れを見つける係、相棒の漏電警報器は知らせる係で、電気は切りません
練習 3/3電磁開閉器の下側にある、小さなダイヤルの付いた部分。名前は？
答えを見る
熱動継電器（サーマルリレー） … 電流が流れすぎたときの熱を感じて止める部品。上側の、入れたり切ったりする部分は電磁接触器です
【工具の鑑別】直近5回の出題
工具は「何を相手にする道具か」で覚えます。管を曲げるのか、電線を圧着するのか、穴をあけるのか。

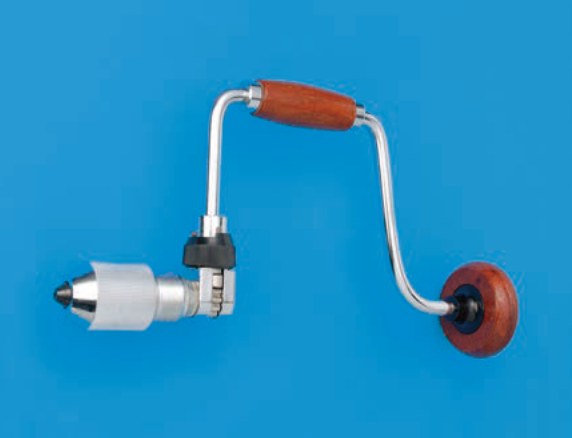

クリックボール
例実際の出題
写真に示す工具の用途は。
イ．リーマと組み合わせて，金属管の面取りに用いる。
ロ．面取器と組み合わせて，ダクトのバリを取るのに用いる。
ハ．羽根ぎりと組み合わせて，鉄板に穴を開けるのに用いる。
ニ．ホルソと組み合わせて，コンクリートに穴を開けるのに用いる。
正解：イ リーマと組み合わせて，金属管の面取りに用いる。
手でぐるっと回して使う、大きなハンドルの付いた道具です。一般にクリックボールと呼ばれます。先端に別の刃物を取り付けて回します。
ここで使う相棒がリーマです。金属管を切ると切り口の内側にバリ（とげ）が残り、電線の被覆（電線を覆うビニール）を傷つけます。それを削り取るのが面取りで、そのためにリーマをクリックボールに付けて回します。
「クリックボール＋リーマ＝金属管の面取り」はセットで覚えてください。過去問でも、この組み合わせで繰り返し問われています。
クリックボールに付ける刃は2つ リーマと羽根ぎり
クリックボールは、コの字に曲がった柄を手で回す工具です。先端に付ける刃で、使い道が変わります。
例クリックボールに付ける刃
リーマ … 金属管の切り口の内側を削る（面取り）
羽根ぎり … 木に丸い穴をあける
この問題のほかの選択肢も見ておきましょう。ロの面取器は、VE管などの切り口を整える、それだけで使う工具です。クリックボールに付けるものではありません。
ハの羽根ぎりは木に穴をあける刃なので、鉄板には使えません。ニのホルソは金属の板に穴をあける刃で、コンクリートには振動ドリルを使います。

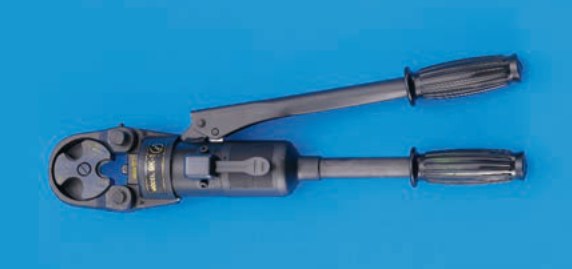

手動油圧式圧着器
例実際の出題
写真に示す工具の名称は。
イ．手動油圧式圧着器
ロ．手動油圧式カッタ
ハ．ノックアウトパンチャ(油圧式)
ニ．手動油圧式圧縮器
正解：イ 手動油圧式圧着器
長い柄が2本ある大きなペンチのような工具で、太い電線に端子やスリーブを押し付けて固定するときに使います。
選択肢がどれも「手動油圧式」で紛らわしいですが、先端の形で分かれます。切る刃が付いていればカッタ、丸い穴あけの型が付いていればノックアウトパンチャ、電線をはさむ口になっていれば圧着器です。
ニの「手動油圧式圧縮器」は、この問題の正解ではありません。太い電線に端子やスリーブを押し付けてつなぐこの工具を、試験では「圧着器」と呼びます。「着」と「縮」の1文字違いに注意しましょう。
電線を相手にする工具 皮をはぐ・切る・押しつぶす
圧着器のほかにも、電線を相手にする工具がいくつも写真で出ます。
例電線を相手にする工具
ワイヤストリッパ … 電線の皮（被覆）をはぎ取る。刃に、電線の太さに合わせた穴が並ぶ。VVF用は、外側と中の皮をまとめてはぎ取れる
ケーブルカッタ … ペンチでは切れない太いケーブルを切る。長い柄で、刃が丸くえぐれている
リングスリーブ用圧着ペンチ … リングスリーブを押しつぶして電線をつなぐ
リングスリーブ用の圧着ペンチは、JIS（日本の工業規格）に合った製品だと握りが黄色のものが一般的です。
用語電工ナイフとは？
ケーブルの外装（シース）や電線の被覆をはぎ取る、電気工事用のナイフです。刃を柄に折りたたんでしまえる形のものが多く見られます。
電工ナイフは皮をむく道具で、管を切る道具ではありません。令和6年度上期 問13（VE管の切断と曲げ）では、電工ナイフの入った選択肢は誤りでした。
同じ問題の圧着工具は電線をつなぐ工具、パイプベンダは金属管を曲げる工具です。VE管は、合成樹脂管用カッタで切り、面取器で整え、トーチランプで温めて曲げます。
例「使わない工具」の問題で、電線の工具はこう出る
令和6年度下期 問49 … 太いケーブル（14mm²）をつなぐ所。黄色い柄のリングスリーブ用圧着ペンチが答え（使わない）。太い電線は手動油圧式圧着器でつなぐ。ケーブルカッタと電工ナイフは使う
令和7年度下期 問49 … ケーブル工事の2階。リングスリーブ用圧着工具・ケーブルストリッパ・電工ナイフは使う側。答えはプリカナイフ（下の「金切りのこ・パイプカッタ」の節）
考え方は、その場所でやる作業を先に書き出すことです。ケーブルをつなぐ作業は「切る→皮をむく→つなぐ」の順に進みます。

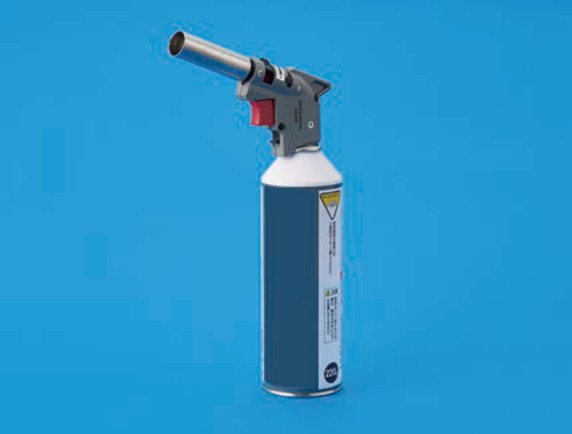

ガストーチランプ
例実際の出題
写真に示す工具の用途は。
イ．硬質ポリ塩化ビニル電線管の曲げ加工に用いる。
ロ．合成樹脂製可とう電線管の接続加工に用いる。
ハ．ライティングダクトの曲げ加工に用いる。
ニ．金属管(鋼製電線管)の曲げ加工に用いる。
正解：イ 硬質ポリ塩化ビニル電線管の曲げ加工に用いる。
ガスのボンベに火口が付いた、炎を出す道具です。一般にガストーチランプと呼ばれます。
「あぶって曲げる」のは樹脂の管だけです。硬質ポリ塩化ビニル電線管（VE管）は熱するとやわらかくなるので、トーチであぶって曲げます。金属管は熱では曲げません——ベンダという工具でぐいと曲げます。
この問題は令和7年度上期にも、ほぼ同じ形で出ています。出題の写真は別ですが、聞かれていることも答えも同じです。
例令和7年度上期 問18
設問＝写真に示す工具の電気工事における用途は。
正解＝イ．硬質ポリ塩化ビニル電線管の曲げ加工に用いる。
2回続けて同じことが問われている＝それだけ重視されている、と考えられます。
管の工具 作業の順番で覚える
管の工具は、作業の順番に並べると覚えやすくなります。VE管と金属管では、使う工具が違うのです。
例管の工事で使う工具の順番
VE管 … 合成樹脂管用カッタで切る → 面取器で切り口を整える → ガストーチランプで温めて曲げる
金属管（切る） … パイプバイスで押さえる → 金切りのこ・パイプカッタで切る → リーマで面取り
金属管（ねじ・曲げ） … （ねじを使う管なら）ねじ切り器でねじを切る → パイプベンダで曲げる
例そのほかの管の工具
パイプレンチ … 管をつかんで回す工具。先にギザギザのあごが2つ
ねじ切り器 … 金属管の端にねじを切る。合成樹脂管には使わない

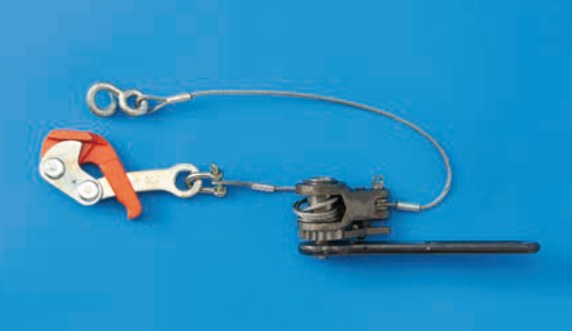

張線器（シメラー）
例実際の出題
写真に示す工具の用途は。
イ．電線の支線として用いる。
ロ．太い電線を曲げてくせをつけるのに用いる。
ハ．施工時の電線管の回転等すべり止めに用いる。
ニ．架空線のたるみを調整するのに用いる。
正解：ニ 架空線のたるみを調整するのに用いる。
ワイヤーとフック、レバーが組み合わさった道具です。一般に張線器（ちょうせんき）、現場ではシメラーと呼ばれます。
空中に張った電線（架空線）は、そのままだとたるみます。この道具で引っぱって、ちょうどよい張り具合に調整します。「引っぱる」形をしていたら張線器、と覚えてください。
張線器は、漢字で「電線を張る器具」と書きます。名前のとおり、電線を引っぱって張る道具です。
そのほかの工具 ボルトクリッパとディスクグラインダ
例組合せの問題で出るそのほかの工具
ボルトクリッパ … 長い柄と短い刃で、太い鉄線やボルトを切る
ディスクグラインダ … 回る円盤で、金属を切ったり削ったりする電動工具
令和7年度上期 問13では「金属線ぴ工事とボルトクリッパ」が、適切ではない組合せの選択肢でした。正解は「金属管工事とパイプベンダ」です。
ここからは、1枚写真の問題だけでなく、「作業と工具の組合せ」や配線図の「使わない工具」の問題で繰り返し出る工具です。どれも「何を切るか・何に穴をあけるか」とセットで覚えます。
金切りのこ・パイプカッタ（金属管を切る）
薄鋼電線管（はっこうでんせんかん。鋼でできた硬い電線管）のような硬い金属管を切るのが、金切りのこ（かなきりのこ）とパイプカッタです。
用語金切りのこ・パイプカッタとは？
金切りのこは金属を切るためののこぎりで、コの字形の枠に細い刃を張った形をしています。パイプカッタは丸い管を切る工具で、円盤形の刃を管に当て、締め付けながら管のまわりを回して切ります。
なぜ？なぜ金属管はナイフで切れないのか？
金属管は手では曲がらない1本の硬い鋼のパイプだからです。ナイフの刃では歯が立ちません。「薄鋼電線管を切断する作業とプリカナイフ」は誤った組合せとして、令和5年度上期（午後）と令和8年度上期の問13で出題されています。
用語プリカナイフとは？
プリカチューブ（2種金属製可とう電線管）を切るための専用ナイフです。プリカチューブは、細い金属をらせん状に巻いて作った自由に曲がる管です。写真では、木の柄に、片側がギザギザの細い刃が付いた形をしています。
注意のこぎりに見えるナイフに注意
ギザギザの刃があるので「のこぎり」と思いやすいのですが、木の柄にまっすぐな刃が1枚付いたものはプリカナイフです。令和5年度上期（午後）問50と令和7年度下期 問49では、配線図にプリカチューブが無いため「使わない工具」の答えになっています。金切りのこはコの字形の枠があるので区別できます。
金切りのこは、ねじなし電線管（ねじを切らずに使う薄い金属管）の工事で、パイプバイス（管を挟んで固定する台）で押さえる → 金切りのこで切る → リーマで切り口の内側のバリを取るという流れで使います（令和7年度上期 問45）。
振動ドリル（コンクリートに穴をあける）
用語振動ドリルとは？
回転しながら、同時に前後に細かく叩く電動ドリルです。見た目は一般的な電動ドリルに似ています。
なぜ？なぜコンクリートの穴あけには「叩く」動きが要るのか？
コンクリートには硬い砂利（石）が混ざっていて、削るだけでは刃が滑ってしまうからです。叩いて砕きながら回して粉をかき出すことで、穴があきます。
例コンクリート壁に金属管を留める手順（令和5年度上期（午前）問13）
①振動ドリル … コンクリートに穴をあける。
②カールプラグ … あけた穴に差し込む樹脂などの筒。ねじを受け止める相手になる。
③サドル … 管をまたいで押さえる金具を当てる。
④木ねじ … サドルの穴からカールプラグへねじ込んで留める。
この組合せの選択肢に混ざっていたホルソ（金属板用）やステープル（ケーブルを木に留める金具）は、コンクリートに管を留める作業では使いません。
例ほかの選択肢に出てきた道具（令和5年度上期（午前）問13）
たがね … ハンマで叩いて、金属やコンクリートを削り取る、のみのような工具
コンクリート釘 … コンクリートに打ち込める硬い釘。丸い管をまたいで押さえる形ではない
ハンマ … 金づち。ステープルや釘を打つ
ボルト … ナットと組にして締め付けて留めるねじ
管を壁に留めるには、管をまたぐ金具（サドル）と、それを留めるねじの組が要ります。だから、サドルの無い選択肢イ・ハは、この時点で外せるのです。
ニにはサドルと振動ドリルが入っていますが、あけた穴に入れるカールプラグがありません。ホルソも金属の板用なので、ニも外れます。
ホルソ（金属の板に丸い穴をあける）
用語ホルソとは？
電動ドリルに取り付けて、金属の板に大きめの丸い穴をあける刃物です。英語のhole saw（穴あけのこぎり）から来た名前です。
例写真で見る所（令和5年度上期（午後）問18）
①先がカップ（円い筒）の形 … ふちに、のこぎりのようなギザギザの刃が並んでいる。
②中央に細いドリルの刃が突き出ている … 最初にここを刺して、穴の位置を決める。
③後ろが軸になっている … 電動ドリルにくわえて回して使う。
なぜ？なぜ電気工事で金属の板に穴をあけるのか？
分電盤やプルボックスなどの金属の箱に、電線管を差し込む穴が要るからです。この問題でも、正解は「鉄板の穴あけ」でした。コンクリートには振動ドリル、木には羽根ぎりと、相手の材料で道具が変わります。
ノックアウトパンチャ（金属の箱に丸い穴を打ち抜く）
用語ノックアウトパンチャとは？
金属製キャビネット（分電盤などを収める金属の箱）やプルボックスの板に、電線管を通す丸い穴を打ち抜く工具です。油圧などの力で、刃を金属板に押し付けて抜きます。
なぜ？なぜ削らずに「打ち抜く」のか？
管を通す穴は大きく、ドリルで削ると時間がかかり、切り口がギザギザになりやすいからです。打ち抜けば一度できれいな丸い穴になり、電線の被覆を傷つけにくくなります。
名前は「ノックアウト＝打ち抜く」「パンチャ＝穴をあける器具」と分けて読むと意味が見えてきます。用途を問う問題では「金属製キャビネットに穴を開ける」が正解でした（令和6年度下期 問13）。写真では、上の「手動油圧式圧着器」の節で見たとおり、先端に丸い穴あけの型が付いているかで見分けます。
羽根ぎり・木工用ドリルの刃（木に穴をあける）
木造住宅では、柱や天井板に穴をあけて、ケーブルや電線管を通します。そのための刃物が、羽根ぎり（はねぎり）と木工用ドリルの刃です。
用語羽根ぎりとは？
木材に丸い穴をあける刃物です。先端の中心に位置を決めるためのねじのような尖った先があり、その横に羽根のような平たい刃が広がっています。上の節のクリックボール（手回しの工具）に取り付けて回します。
用語木工用ドリルの刃とは？
電動ドリルに取り付けて木材に穴をあける刃です。写真ではらせん状にねじれた長い刃をしています（令和5年度上期（午後）問50）。
この令和5年度上期（午後）問50は、一般的に使わない工具を選ぶ問題でした。写真は、呼び線挿入器・プリカナイフ・ハンマー・木工用ドリルの刃の4つです。
例4つの工具の出番（令和5年度上期（午後）問50）
木工用ドリルの刃 … 柱に穴をあけてケーブルを通す。使う
ハンマー … ステープルを打ってケーブルを留める。使う
呼び線挿入器 … 屋外の地中の管（FEP）に電線を通す。使う
プリカナイフ … プリカチューブを切る道具。図面にプリカチューブが無いので使わない（答え）
用語呼び線挿入器とは？
管の中へ先に通しておき、その先に電線を結んで引き入れるための工具です。細くて長い鋼の線を巻いた形をしています。
なぜ？なぜ木用の刃は、鉄板やコンクリートに使えないのか？
木の繊維を削り取る形に作られているからです。硬い金属やコンクリートに当てると、刃がすぐに傷んで穴があきません。
注意クリックボールに付ける刃の取り違え
クリックボールに付けるのは、リーマ（金属管の面取り）と羽根ぎり（木の穴あけ）です。「羽根ぎりと組み合わせて鉄板に穴を開ける」は誤りの選択肢として出ています（令和6年度上期 問18）。
コツ切る・穴をあける工具は「相手」で選ぶ
コンクリートに穴 … 振動ドリル
金属の板（箱・盤）に穴 … ホルソ、ノックアウトパンチャ
木材（柱・天井板）に穴 … 羽根ぎり、木工用ドリルの刃
硬い金属管を切る … 金切りのこ、パイプカッタ
曲がる金属管（プリカチューブ）を切る … プリカナイフ
金属管の切り口の面取り … リーマ（クリックボールに付ける）
練習問題 工具
工具を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3手で回す、コの字に曲がった柄の工具にリーマを付けた。何の作業に使う？
答えを見る
金属管の切り口の面取り … 工具はクリックボール。羽根ぎりを付けたときは、木の穴あけでした
練習 2/3分電盤などの金属の箱に、管を通す丸い穴を打ち抜く工具。名前は？
答えを見る
ノックアウトパンチャ … 打ち抜いて穴をあける道具です。金属の板にドリルで丸い穴をあけるなら、ホルソでした
練習 3/3空中に張った電線の、たるみを取るときに使う工具。名前は？
答えを見る
張線器（シメラー） … 電線を張る器具と書きます。ワイヤ・フック・レバーの、引っぱる形が目印です
【測定器の鑑別】はかる道具7つ
配線図の写真問題（問41〜50）では、測定器（電気の状態をはかる道具）もよく選択肢に並びます。使い方は第18回で見るので、ここでは見分け方だけです。
電気が来ているか・電圧・電流をはかる3つ
例検電器・回路計・クランプメータ
検電器 … ペンのような形。電気が来ているかどうかを、光や音で知らせる
回路計（テスタ） … 電圧・電流・抵抗を1台ではかる。回して切り替えるつまみと、赤と黒の線が目印
クランプメータ … 先がはさみのように開く輪。電線をはさむだけで電流をはかれる
回路計は、電線が切れずにつながっているかを確かめる導通試験にも使います。令和8年度上期 問24でも「回路計（テスタ）と導通試験」は正しい組合せの側でした。
クランプメータは、問題文ではクランプ式電流計と書かれることもあります。
絶縁と接地をはかる2つ MΩの目盛りと、棒2本
用語絶縁とは？
電気を通さないようにすることです。電線の皮（被覆）は、中の電気が外へ漏れないように絶縁しています。
用語接地（アース）とは？
機械の金属部分などを、電線で地面につなぐことです。漏れた電気を地面へ逃がして、感電を防ぎます。
例絶縁抵抗計・接地抵抗計
絶縁抵抗計 … 電線の皮が電気をしっかり止めているかをはかる。目盛りにMΩ（メガオーム）
接地抵抗計 … アースが地面へ電気を逃がせるかをはかる。地面に打ち込む金属の棒2本と、緑・黄・赤の長い線が付いたものが多い
絶縁抵抗計の目盛りがMΩなのは、とても大きな抵抗をはかるからです。メガは100万という意味で、1MΩは100万Ωです。
接地抵抗計の本体には、英語でEARTH TESTER（アーステスター）と書かれていることがあります。
三相の順番と、明るさをはかる2つ
例検相器・照度計
検相器（けんそうき） … 三相の3本の電線が正しい順番でつながっているかを確かめる。3本の線の先にクリップが3つ
照度計 … 明るさをはかる。光を受ける白い窓が付いたものが多い。単位はlx（ルクス）
三相とは、タイミングを少しずつずらした3つの電気を、3本の電線で送る方式です。3つが押す順番を相回転（相順）といい、逆になるとモーターが逆向きに回ります。
令和8年度上期 問24の誤りの組合せ（答え）は「電力計と消費電力量の測定」でした。電力計はその瞬間の電力（W）をはかる道具で、使った電気の量（電力量・kWh）をはかるのは電力量計です。
覚えるはかる道具は「書かれた文字」と「付いている物」で見分ける
目盛りにMΩ … 絶縁抵抗計
金属の棒2本と3色の長い線 … 接地抵抗計
クリップ3つ … 検相器
はさむ輪 … クランプメータ
切り替えのつまみと赤・黒の線 … 回路計（テスタ）
まちがえやすいペアだけ、先に潰しておく
鑑別で落とすのは、たいてい「似ているもの同士」です。過去問に出た範囲で、特に紛らわしい組み合わせをまとめました。
コツ見分けの決め手
金属線ぴ と 金属ダクト … 幅。5cm（50mm）以下が線ぴ、超えると金属ダクト。
VE管の部品 と PF・CD管の部品 … 表面。つるつるがVE、じゃばらが可とう管。
ノーマルベンド と ユニバーサル … ふた。点検口のふたがあればユニバーサル。
配線用遮断器 と 漏電遮断器 … mAの表示。「30mA」などがあれば漏電遮断器（ボタンだけで決めない）。
電磁接触器 と 熱動継電器 … 上下。組み合わせた製品の上が接触器、下が継電器。
熱線式自動スイッチ と 自動点滅器 … 何に反応するか。人か、明るさか。
ランプレセプタクル と 線付防水ソケット … コード。生えていれば線付防水。
コツあわせて押さえたいペア（組合せ問題・配線図の写真から）
漏電警報器 と 漏電遮断器 … 切るかどうか。警報器は知らせるだけ、遮断器は切る（mAの表示）。
ネオン変圧器 と 安定器 … 相手。ネオン管ならネオン変圧器、水銀灯などの放電灯なら安定器。
ホルソ と 羽根ぎり … 相手の材料。金属の板ならホルソ、木なら羽根ぎり。
金切りのこ と プリカナイフ … 切る管。硬い金属管なら金切りのこ、曲がるプリカチューブならプリカナイフ。
覚える覚え方
鑑別の勉強は「1日3枚、写真を眺める」くらいから始めて構いません。解こうとせず、写真と名前をセットで眺めるのを繰り返してください。本番では、見た瞬間に分かるかどうかで決まることが多い分野です。
この先の進め方
ここに載せたのは直近5回の一般問題に出た写真です。これで毎回3問前後の「1枚もの」の鑑別は、ある程度カバーできます。
もうひとつの写真問題である配線図（問41〜50）の4択は、実際の問題と一緒に見たほうが早いので、過去問の解説記事で1問ずつ扱っています。
過去問で確かめる 4問
この回の内容で解ける4問を選びました。どれも決め手を1つ見つければ答えが出ます。写真は、各年度の過去問の解説ページで確認してください。
令和8年度上期 問16 四角い樋の材料が使われる工事
写真に示す材料が使われる工事を選ぶ問題です。写真は断面が四角い、細長い樋の形で、「25mm」「金属製」と書かれています。
25mmは2.5cmで、5cm以下なので線ぴです。答えはニ「金属線ぴ工事」（正解ニ）。
イの金属ダクトは、幅5cmを超える大きなもの。ロの金属管は断面が丸い管、ハの金属可とう電線管はじゃばらの曲がる管です。 → 令和8年度上期 問11〜20の解説
令和6年度下期 問17 電磁開閉器の、丸で囲まれた部分
写真に示す器具の、丸で囲まれた部分の名称を選ぶ問題です。写真は電磁開閉器で、丸で囲まれているのは下側の、小さなダイヤルが付いた部分です。
答えはニ「熱動継電器」（正解ニ）。モーターに電流が流れすぎたときの熱を感じて止める部品です。
ロの電磁接触器は、上側の入れたり切ったりする部分です。イの漏電警報器は、零相変流器と組み合わせて漏電を知らせる箱。ハの漏電遮断器は、mAの表示があるブレーカーです。 → 令和6年度下期 問11〜20の解説
令和6年度上期 問18 手で回すコの字の柄の工具
写真に示す工具の用途を選ぶ問題です。写真は、コの字に曲がった柄を手で回す工具、クリックボールです。
答えはイ「リーマと組み合わせて、金属管の面取りに用いる」（正解イ）。金属管を切ったあとの、切り口の内側のとげ（バリ）を削り取る作業です。
ロの面取器は、それだけで使う工具で、クリックボールには付けません。ハの羽根ぎりは木に穴をあける刃なので、鉄板には使えません。ニのホルソは金属の板用で、コンクリートには振動ドリルを使います。 → 令和6年度上期 問11〜20の解説
令和6年度下期 問41 接地抵抗をはかる測定器
配線図の問題ですが、図を見なくても解けます。示された部分の接地抵抗を測定するものを、4枚の写真から選ぶ問題です。
接地抵抗とは、アースが地面へ電気を逃がしやすいかを表す値のことです。
答えはニ（正解ニ）。地面に打ち込む金属の棒2本と、緑・黄・赤の3本の線が付いた接地抵抗計です。本体には「EARTH TESTER」と書かれています。
イは目盛りにMΩとある絶縁抵抗計。ロは3つのクリップが付いた検相器。ハは電圧や電流を切り替えるつまみが付いた回路計（テスタ）です。 → 令和6年度下期 問41〜50の解説
まとめ
まとめこの回の要点
写真の問題は一般問題で毎回3問前後＋配線図で4択がいくつも出る。
鑑別は知っていれば見た瞬間に分かることが多い。やった分だけ点につながりやすい。
材料は形で仕分けてから名前（丸い管／じゃばら／四角い樋／箱／ケーブル）。
器具はmA表示・つまみ・コードの有無で見分ける。
工具は相手が何か（管を曲げる／電線を圧着する／穴をあける）で覚える。
ガストーチランプ＝VE管を曲げるは2回続けて出題された。
手がかりは形・色・書かれた文字・何を相手にするかの4つ。1つにつき決め手を1つ
四角い樋は幅5cm以下なら金属線ぴ、5cmを超えると金属ダクト
留める材料は相手で：木＝ステープル、管＝サドル、コンクリート＝カールプラグ
電線をつなぐ材料は、筒＝リングスリーブ、穴の並んだケース＝差込形コネクタ
測定器はMΩなら絶縁抵抗計、棒2本と3色の線なら接地抵抗計、クリップ3つなら検相器
スイッチやコンセントを付ける箱はスイッチボックス。埋込は壁の中、露出は管をつなぐ口つき
はしご状の棚はケーブルラック。重い照明を吊る金具はフィクスチュアスタッド
中性線欠相保護付は、中性線が切れたときの高すぎる電圧から機器を守るブレーカー
電工ナイフは皮をむく。太い電線は黄色いペンチでなく手動油圧式圧着器
次の回では、実際に電線をつなぐ場面の話に入ります。ここで覚えた材料が、どの工事でどう使われるのかが見えてきます。
用語この記事の写真と情報について
この記事に掲載した写真は、一般財団法人 電気技術者試験センターが公表している第二種電気工事士学科試験の過去問題から引用し、各写真に出典を明記しています。同センターは、公表している過去問題について「許諾や使用料は必要ありません」と案内しています（出典の明記が条件）。正解はいずれも公式の解答によります。
なぜ？なぜ公式サイトも見たほうがよいのか？
出題される材料や器具は、年度によって入れ替わるからです。ここに載せたのは直近5回ぶんで、これがすべてではありません。過去問そのものは試験センターの公式サイトで公開されているので、受験前には最新の回も確認してください。
