【第二種電気工事士】工事の種類と使える場所｜施設場所のルール【第13回】
電気の配線にはいくつもの工事方法があります。ケーブルをそのまま留めていく方法、管の中を通す方法、レール状のものに収める方法——目的や場所によって使い分けます。
そして大事なのは、どこでも好きな方法を使ってよいわけではないということです。場所によって、使える工事と使えない工事が法令で決められています。
学科の問20〜22あたりで、たびたび出題されてきたテーマです。表を丸暗記するのではなく、考え方から入ると、知らない組み合わせが出ても判断しやすくなります。後半では、練習問題と過去問6問も解いてみましょう。
工事の種類 電線を「どうやって守りながら通すか」
この回でいう工事とは、電線をどうやって守りながら通すかというやり方のことです。
国の基準（電気設備の技術基準の解釈 第156条）には、この工事が12種類並んだ表があります。試験によく出るのは、その半分くらいです。
例管とケーブルの工事 4つ
ケーブル工事 … VVFのようなケーブルを、そのまま留めていく。VVFのFは英語のFlat（平ら）で、平たいケーブル
合成樹脂管工事 … プラスチックの管（VE管・PF管・CD管）に電線を通す
金属管工事 … 金属の管に電線を通す
金属可とう電線管工事 … 曲げられる金属の管に通す。2種の管はプリカとも呼ばれる
「可とう」は、曲げられるという意味の言葉です。
例むき出しの電線を支える工事
がいし引き工事 … がいしという白い支えで電線を支え、壁や天井から浮かせて張る
がいしは漢字で碍子と書きます。「碍」はさまたげるという意味の字です。
電気が壁や柱へ流れ出るのを、さまたげる支えというわけです。陶器などでできた、電気を通さない部品です。
例細長い入れ物に収める工事
金属線ぴ工事 … 幅5cm以下の金属の樋（とい）に収める
金属ダクト工事 … 幅5cmを超える、金属の箱形の通り道に収める
ライティングダクト工事 … 照明を好きな位置に付けられるレール。ライティングは英語で「照明」
バスダクト工事 … 太い金属の棒を金属のケースに収めたもの。工場やビルで大きな電流を運ぶ
例床に使う工事
フロアダクト工事 … フロアは英語で「床」。床のコンクリートに埋めた、金属の通り道
セルラダクト工事 … 床の下地の、波の形の鋼板（デッキプレート）のみぞを通り道にする
平形保護層工事 … 平たい電線を床に敷き、その上にタイルカーペットを敷く
床の3つは「床の工事」とだけ覚えておけば、まずは十分です。線ぴとダクトの見分け方は、第12回で見ました。 → 第12回 材料・工具の写真鑑別
線ぴやダクトと並んで、ケーブルラックという言葉も選択肢に出ます。工事の名前ではなく、材料の名前です。
用語ケーブルラックとは？
天井からつるすなどして、たくさんのケーブルを並べて載せて支える、はしご状の棚です。
例実際の出題（令和7年度下期 問11） 金属製線ぴの説明として正しいもの
イ 壁等に固定して絶縁電線（屋外用ビニル絶縁電線を除く）を収める … 正しい。これが金属線ぴ
ロ コンクリート床内に埋め込んで絶縁電線を収める … 誤り。線ぴは乾燥した、見える場所か点検できる場所だけ。床に埋めるのはフロアダクト
ハ 本体と導体とが一体となった材料で、照明器具等を直接取り付けて使用する … 誤り。ライティングダクトの説明
ニ 天井等につるし、ケーブルを並べて支持するのに用いる … 誤り。ケーブルラックの説明
出典：令和7年度下期 第二種電気工事士試験（学科試験）問11
「導体」は、電気を通す金属の部分のことです。ライティングダクトは、レールの中に電気の通る金属が最初から入っているので、照明器具を取り付けるだけで電気が来ます。
まず「施設場所」の分け方を知る
使える工事を決める前に、その場所がどういう場所なのかを分類します。軸は2つだけです。
用語展開した場所・隠ぺい場所とは？
展開した場所は、配線が目に見えている場所。倉庫の壁に配線がむき出しで這っているような状態です。隠ぺい場所は、天井裏や壁の中など隠れている場所。さらに、点検口などから点検できるものと点検できないものに分かれます。
なぜ？なぜ点検できるかどうかで区別するのか？
あとから不具合を見つけて直せるかどうかが変わるからです。コンクリートに埋め込んでしまった配線は、不具合が起きても手が届きません。だからより丈夫で、劣化しにくい工事方法しか許されないのです。
用語湿気の多い場所・水気のある場所とは？
湿気の多い場所は、水蒸気がこもる、湿度がとても高い場所。浴室や床下、酒やしょうゆの貯蔵所などです。水気のある場所は、水を扱う場所や雨がかかる場所、水しぶきが飛ぶ場所。魚屋さんの作業場や洗い場などが当てはまります。乾燥した場所は、それ以外の場所です。
なぜ？なぜ水気があると制限が厳しくなるのか？
水は電気を通すからです。絶縁が少しでも傷んでいると、水を伝って電気が漏れるおそれがあります。人が触れば、体を通って地面まで流れます。そのためしっかり密閉された工事しか認められません。
湿気や水気のある場所で管の工事をするときは、防湿装置も付けます。管のつなぎ目などから、水が入らないようにする部品です。
練習問題 場所の分け方
場所の分け方を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3天井に点検口というふたがあり、開ければ天井裏の配線を人が確かめられる。この天井裏はどの場所？ イ 展開した場所／ロ 点検できる隠ぺい場所／ハ 点検できない隠ぺい場所
答えを見る
ロ 点検できる隠ぺい場所 … 天井に隠れて見えないので隠ぺい場所。でも点検口を開ければ確かめられるので、点検できるほうです
練習 2/3コンクリートの壁をつくるときに、管を中に埋めてしまった配線。この配線がある場所は？（選択肢は1問目と同じ）
答えを見る
ハ 点検できない隠ぺい場所 … 見えないうえに、コンクリートを壊さない限り手が届きません。3つの中で、いちばん厳しい場所です
練習 3/3魚屋さんの作業場。台や床に、いつも水を流しながら魚をさばいている。この場所は？ イ 乾燥した場所／ロ 湿気の多い場所／ハ 水気のある場所
答えを見る
ハ 水気のある場所 … 湿気の多い場所は水蒸気がこもる場所でした。ここは水そのものがかかるので、より厳しい水気のある場所です
「どこでも使える4つ」を先に覚える
ここがこの回のいちばんの近道です。どんな場所でも使える工事が4つあります。
注意金属管工事の例外 木造の家の外壁
木造の建物の外壁に沿った配線（屋側配線）では、金属管工事は使えません。木造の外壁は、モルタル（塗り壁）の下にメタルラスという金網が入っていることが多い作りです。金属の管から電気が漏れると金網に伝わり、熱をもって火事になるおそれがあるからです。国の基準でも、外壁に沿わせる低圧の配線を金属管工事にするのは、木造以外の建物に限られています。試験では「木造住宅の屋側配線に使えない工事」として、金属管工事が答えになる形が多いです。
屋側配線で使えないのは、金属管工事だけではありません。国の基準（電気設備の技術基準の解釈 第110条）で、外壁に沿う配線に使えるのは次の5つです。
例外壁に沿う低圧の配線（屋側配線）に使える工事
がいし引き工事 … 展開した場所に限る
合成樹脂管工事 … 木造でも使える
金属管工事 … 木造以外の建物に限る
バスダクト工事 … 木造以外の建物に限る
ケーブル工事 … 木造でも使える（鉛やアルミで覆ったケーブル・MIケーブルは木造以外に限る）
この一覧に、金属可とう電線管工事と金属線ぴ工事は入っていません。木造の家の外壁では、金属の工事はどれも使えないと覚えておきましょう。
下の「どこでも使える4つ」は、建物の中（屋内）の配線の話です。外壁に沿う配線は別の決まりなので、分けて考えます。
令和7年度下期 問31では、木造住宅の外壁の部分に使える工事を選びました。答えはハ「VVR（丸形のビニルケーブル）を使ったケーブル工事」です。イの金属可とう電線管、ロの金属線ぴ、ニの金属管は、どれも使えません。
例どこでも使える4つ
ケーブル工事 … ケーブル自体が丈夫な外装で覆われているため。
金属管工事 … 電線が金属の管で完全に守られているため。
合成樹脂管工事（CD管を除く） … 同じく管で守られているため。
金属可とう電線管工事（2種＝プリカ） … 曲がる金属の管で守られているため。
ただし、金属製可とう電線管のうち1種は、乾燥した展開した場所か点検できる隠ぺい場所で使うものです。どこでも使えるのは2種（プリカ）のほうです。
なお、この記事の表は使用電圧300V以下（ご家庭の100V・200V）の場合で見ています。
つまり、問題で「不適切なものはどれか」と聞かれたとき、この4つが選択肢に出てきたら、まず正解の候補から外せるのです。残った選択肢の中から探せばよいので、ぐっと楽になります。
覚える覚え方
「閉じているものは、どこでもOK」と覚えてください。ケーブルも管も、電線がすっぽり覆われています。逆に、ふたが開くもの・すき間があるものは、水やほこりが入るので場所が限られる——これが判断の軸です。
ケーブル工事の決まり どこでも使える＝どう工事してもよい、ではない
覚えるケーブル工事で押さえる3つ
支える間隔 … 壁や柱に沿って留める点と点の間は、ケーブルなら2m以下（キャブタイヤケーブルは1m以下）
重い物が乗る所 … 管などに入れて守る
コンクリートに直接埋める … 専用の丈夫なケーブルだけ。ふつうのVVFは埋めない
コンクリートの中は点検できない隠ぺい場所で、傷んでも直せません。そのため、直接埋められるのは専用のケーブルなどに限られるのです。
ケーブル工事には、ほかにも試験に出る数字が2つあります。支える間隔の例外と、曲げ方の決まりです。
例ケーブル工事の数字（2m・6m・6倍）
支える間隔の基本 … 壁や天井の面に沿って留めるとき、支える点と点の間は2m以下
縦に付けて、人が触れない場所 … 接触防護措置をした場所で垂直に付けるなら6m以下まで広げられる
曲げるとき … 曲げた所の内側の半径を、ケーブルの外径（外側の太さ）の6倍以上にする
用語接触防護措置とは？
人が設備に簡単に触れないようにする対策です。屋内なら床から2.3m以上の高さで手の届かない所に付ける、さくや囲いを設ける、などがあります。
なぜ？なぜ縦に付ければ、間隔を6mまで広げてよいのか？
横に渡したケーブルは、自分の重さで真ん中が垂れ下がります。縦に付ければ重さは真下にかかるので、途中で垂れにくいのです。人が触れない場所に限るので、引っかけるおそれも小さい、と考えると覚えやすくなります。
例曲げる決まりを数字で確かめる（外径10mmのケーブル）
6倍の大きさ … 10×6＝60mm。曲げた所の内側の半径を60mm（6cm）以上にする
8倍で曲げた … 10×8＝80mm。60mm以上なので適切。6倍ちょうどでなくてよい
4倍で曲げた … 10×4＝40mm。60mmより小さいので不適切
なぜ？なぜケーブルを急に曲げてはいけないのか？
急に曲げるほど、曲げの外側は引き伸ばされ、内側は押しつぶされます。外装や中の絶縁物が傷みやすくなるので、ゆるやかに曲げる決まりがあるのです。
令和8年度上期 問20では、空欄に入る数字の組を選びました。答えは(A)2・(B)6です。2と6を入れ替えた選択肢や、2と5の選択肢も並びます。基本が2m、縦で人が触れなければ6mと区別しておきましょう。
制限がある工事 がいし引きと、線ぴ・ダクト
例主な制限つきの工事
がいし引き工事 … 展開した場所と点検できる隠ぺい場所なら、湿気・水気があっても使える。電線がむき出しなので、点検できない場所には使えません。
金属線ぴ工事（線ぴ＝電線を収める細長い金属のカバー） … 乾燥した展開した場所と、乾燥した点検できる隠ぺい場所のみ。
金属ダクト工事（ダクト＝電線をまとめて収める金属の通り道） … 金属線ぴと同じ条件（使用電圧300V以下の場合）。
ライティングダクト工事（照明器具を好きな位置に付けられるレール） … 金属線ぴと同じ条件です。乾燥した、見える場所か点検できる場所だけ。さらに造営材（建物の壁や柱など）を貫通してはいけないという決まりもあります。
平形保護層工事 … 点検できる隠ぺい場所で、乾燥した場所（タイルカーペットの下など）のみ。
金属線ぴ・金属ダクト・ライティングダクトの3つは、ふたやつなぎ目のある入れ物です。管ほど水を防ぐ作りではない、と考えると覚えやすくなります。
覚える覚え方 金銭だくと寒天に点火
金銭 … 金属線ぴ
だくと … 金属ダクトと、ライティングダクト
寒天 … 乾燥した、展開した場所
点火 … 点検できる隠ぺい場所（ここも乾燥した場所だけ）
つなげると 3つとも乾いた場所の、見える所か点検できる所だけ
覚え方の出典：電ゴロ（denki.ftani.com）
用語がいし引き工事とは？
「がいし」という絶縁体（電気を通さない物）で電線を支えて、空中に張っていく工事です。古い建物で見られることがある、昔ながらのやり方です。電線がむき出しなので、電線どうしや壁との距離が細かく決められています。
なぜ？なぜ今でも試験に出るのか？
古い建物では現役で残っているからです。改修工事で触る機会があるため、どこに使えて、どこに使えないかを知っておく必要があります。
がいし引き工事は、目で確かめられる場所なら湿気や水気があっても使えます。がいしには、水に強いものを使う決まりもあるのです。
ライティングダクトの決まり 壁や天井を突き抜けない
覚えるライティングダクトで押さえる4つ
壁や天井などの造営材を突き抜けて通さない
支える間隔は2m以下
照明を差し込むみぞ（開口部）は、原則として下向き
終わりの端は、エンドキャップでふさぐ
突き抜けて通すと、壁の中の部分が点検できない隠ぺい場所になってしまいます。造営材とは、建物の壁・柱・天井・床などのことです。
用語フィードインキャップとは？
ライティングダクトの端に付けて、電源の電線をつなぎ込む部品です。フィードイン（feed in）は英語で「送り込む」という意味で、ダクトに電気を送る入口の部品です。
反対側の端は、エンドキャップでふさぎます。入口がフィードインキャップ、終わりがエンドキャップです。
令和5年度上期（午後）問49では、ライティングダクトの端の部品が「使う材料」の側でした。図面にライティングダクト（LD）が描かれていたからです。
床に使う工事の場所
例床の工事3つが使える場所
平形保護層 … 点検できる隠ぺい場所で、乾燥した場所だけ。タイルカーペットはめくれば確かめられるから
フロアダクト … 床の中に埋めるので、点検できない隠ぺい場所の乾燥した場所
セルラダクト … 点検できない隠ぺい場所と、点検できる隠ぺい場所の、どちらも乾燥した場所
平形保護層は、ホテルの客室・学校の教室・病室などには使わない決まりもあります（参考）。

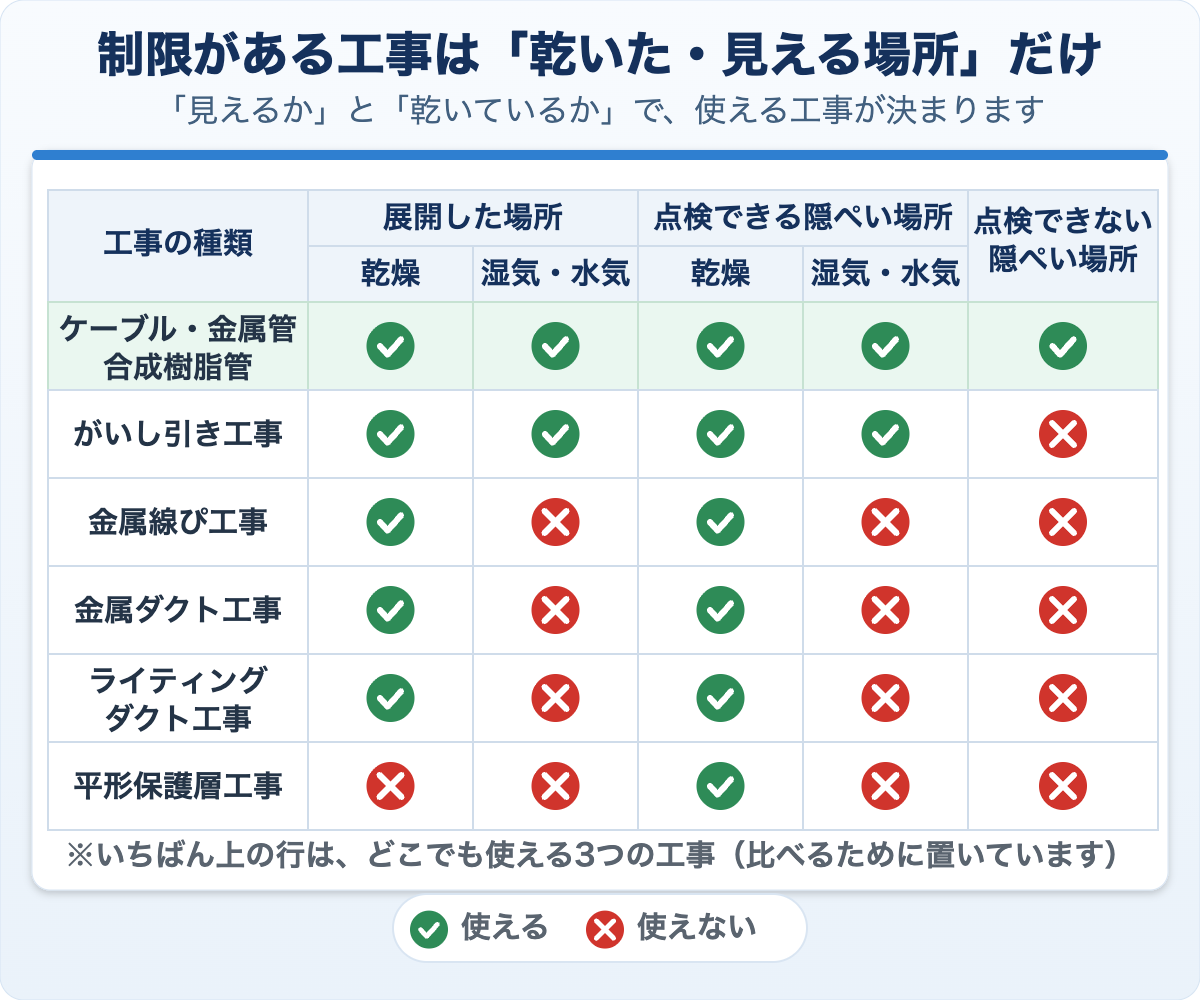

使える場所を表で見る（使用電圧300V以下）
例○＝使える ×＝使えない
ケーブル・合成樹脂管・金属管・金属可とう電線管 … 全部の場所で○
がいし引き … 展開した場所・点検できる隠ぺい場所は、乾燥でも湿気・水気でも○。点検できない隠ぺい場所だけ×
金属線ぴ・金属ダクト・ライティングダクト … 乾燥した展開した場所と、乾燥した点検できる隠ぺい場所の2つだけ○
平形保護層 … 点検できる隠ぺい場所の、乾燥した場所だけ○
フロアダクト … 点検できない隠ぺい場所の、乾燥した場所だけ○
試験では、まずどこでも使える4つを外し、残った工事をこの表で確かめると迷いにくくなります。
練習問題 工事と場所
工事と場所を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3床下収納から入れる床下（点検できる隠ぺい場所で、湿気の多い場所）。金属線ぴ工事は使える？
答えを見る
使えない … 金銭だくと寒天に点火。乾燥した場所だけなので、点検できても湿気が多いと使えません
練習 2/3点検できない隠ぺい場所で、乾燥した場所。がいし引き工事は使える？
答えを見る
使えない … がいし引きは電線がむき出しなので、点検できない隠ぺい場所だけは、乾いていても使えません
練習 3/3コンクリート造の建物の外壁。雨がかかる、展開した場所で水気のある場所。防湿装置を付けた金属管工事は使える？
答えを見る
使える … 金属管はどこでも使える4つの1つで、防湿装置も付いています。建物が木造ではないので、外壁の例外にも当たりません
注意CD管の扱いに注意
CD管はオレンジ色の合成樹脂製可とう電線管（自由に曲げられる電線管）です。
耐燃性がないため、コンクリートに埋め込むか、専用の燃えにくい管やダクトに収めて使う決まりです。
形の似たPF管は耐燃性があり、そのまま露出配管にも使えます。PF管の色は、メーカーによって違うことが多いものです。
「色で見分ける」＝オレンジはコンクリート埋設用、と覚えてください。
木造の家の、床下・壁の中・天井裏にそのまま配管するのは誤りです。

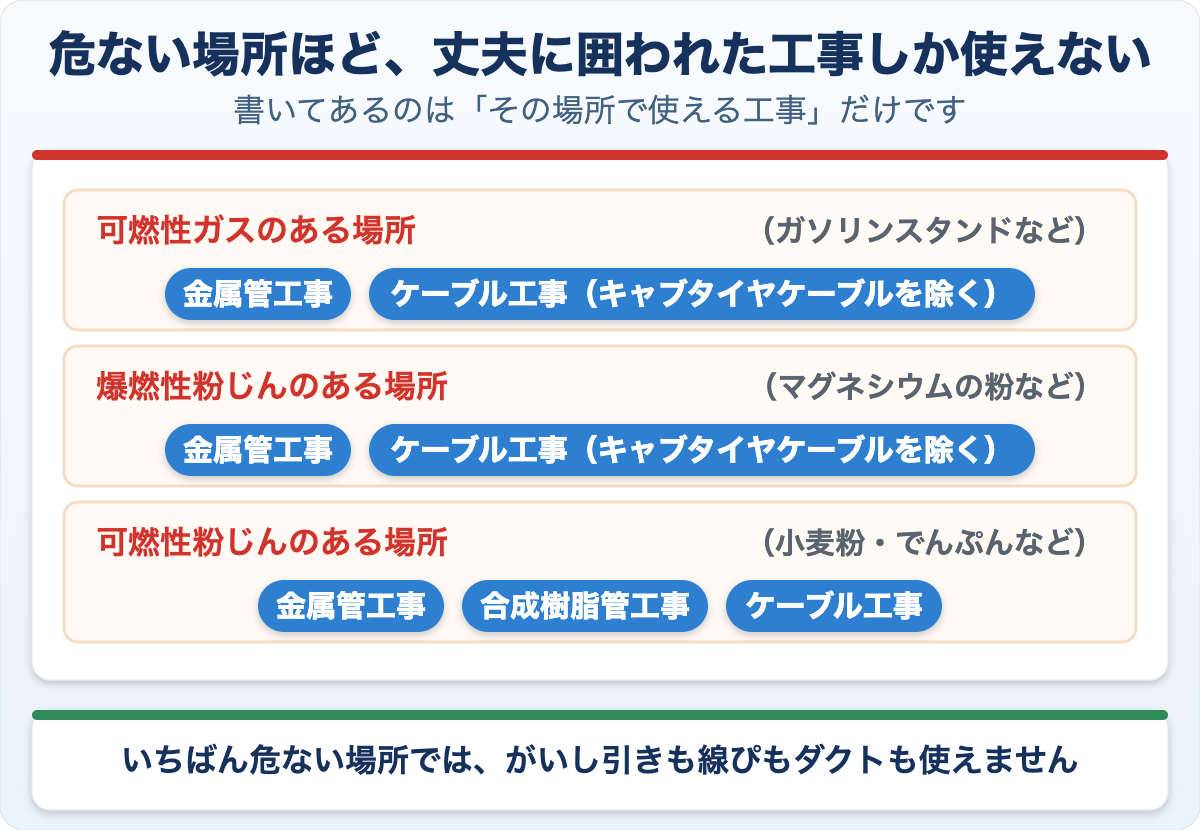

特殊な場所は、さらに制限が厳しい
可燃性のガスがある場所や、粉じん（細かい粉）の多い場所では、わずかな火花が爆発や火災につながります。そのため、使える工事はさらに絞られます。
覚える代表的な特殊場所
可燃性ガスのある場所（ガソリンスタンドなど） … 金属管工事、またはキャブタイヤケーブル以外のケーブル工事のみ。
爆燃性粉じんのある場所（マグネシウム粉など） … 上と同じ条件。
可燃性粉じんのある場所（小麦粉・でんぷんなど） … 金属管工事・合成樹脂管工事・ケーブル工事。
危険物のある場所（石油などをつくる・貯める） … 金属管工事・合成樹脂管工事・ケーブル工事。
まずは「危険な場所ほど、丈夫に囲われた工事しか許されない」という筋をつかみましょう。それだけでも、選択肢の見当がつきます。特殊な場所はどこも、がいし引き・線ぴ・ダクトが使えない決まりです。
可燃性ガスのある場所には、ガソリンスタンドのほか、塗装工場やプロパンガスを小分けする所なども当てはまります。
4つの場所すべてで使えるのは金属管工事とケーブル工事です。合成樹脂管工事は、可燃性粉じんと危険物の2つの場所でだけ使えます。
覚える覚え方 決まりの厳しい2つと、合成樹脂管が加わる2つ
可燃性ガス・爆燃性粉じん … 決まりが特に厳しい2つ。金属管とケーブルだけ
可燃性粉じん（小麦粉など）・危険物（石油など） … 金属管とケーブルに、合成樹脂管が加わる
合成樹脂管が使えるかを聞かれたら、小麦粉か石油の場所かどうかを見る
特殊な場所の細かい条件
例使える工事にも条件がある
ケーブル工事 … ケーブルを管などの防護装置に入れて守る。MIケーブル・がい装ケーブルのような丈夫なものは、そのままでよい
合成樹脂管工事 … 管の厚さは2mm以上。CD管は使えない
金属管工事 … 薄鋼電線管（うすこうでんせんかん）か、それより丈夫な管
用語MIケーブルとは？
MIはMineral Insulated（ミネラル・インシュレーテッド）の略で、「無機物で絶縁した」という意味です。銅の管の中に銅の線を通し、燃えない粉で絶縁したケーブルです。
厚鋼電線管は、薄鋼電線管より壁の厚い金属管です。そのため、特殊な場所でも使えます。
用語キャブタイヤケーブルとは？
ゴムなどで覆われた、柔らかくて動かしやすいケーブルです。工事現場の仮設電源や、動かす機械への配線に使います。
なぜ？なぜ危険な場所では使えないのか？
キャブタイヤケーブルは、動かす機械につなぐための、やわらかい電線です。固定して長く使う配線のための、丈夫な作りではありません。動かしたり踏まれたりして外装が傷むと、火花が出るおそれがあると考えると覚えやすくなります。
まわりの電線との関係と、チャイムの配線のルール
ここまでは「どの場所に、どの工事が使えるか」を見てきました。配線には場所のほかにも、まわりの電線との関係や、チャイムのような弱い電気の回路について決まりがあります。どちらも過去問で何度も出ているテーマです。
電話線やLANケーブルとは、触れさせない・同じ管に入れない
用語弱電流電線とは？
電話・インターホン・テレビのアンテナ線・LANケーブルなど、信号を送るための弱い電気の電線です。照明やコンセントに100V・200Vを送る電線（低圧配線）とは、役目も流れる電気の大きさもまったく違います。
照明やコンセントの配線と弱電流電線が近くを通るときの決まりは、大きく2つです。
覚える弱電流電線との決まり
①ケーブル工事などでは、低圧配線を弱電流電線に接触させない … 交差する1か所だけでも、重なる長さが短くても、触れていれば不適切です。
②管やボックスの中に、低圧配線の電線と弱電流電線を一緒に入れない … 合成樹脂管・金属管などの同じ管や、そのボックスの中に収めてはいけません。
反対に、離して通す、丈夫な仕切り（隔壁）を設ける、別々の管に収めるのように、「触れていない状態」を作れば適切です。試験では「◯cm離した」「隔壁を設けた」が適切な選択肢として出てきます。
なぜ？なぜ電話線と一緒にしてはいけないのか？
万一、低圧配線の絶縁（電気を通さない覆い）が傷んで電話線と触れると、本来は弱い電気しか来ないはずの電話線に100Vが流れ込むからです。受話器やLAN機器に触った人が感電したり、100Vに耐えられない機器が壊れて火災になったりするおそれがあります。法令でも、弱電流電線とは「混触（電線どうしが触れ合うこと）による感電や火災のおそれがないように」施設するよう定められています。
注意「金属製遮へい層のない」という言葉に注意
例外として、金属の覆い（遮へい層）を持つ通信用ケーブルで、その覆いにC種接地工事（金属部分を地面につなぐ工事の一種。第15回で説明）をしたものなどは、同じ管に入れることが認められています。
そのため試験の選択肢は、「金属製遮へい層のない電話用弱電流電線と同じ管に収めた」のような書き方になります。遮へい層がない＝例外に当てはまらない＝不適切と読み取ってください。
覚える覚え方
「100Vの電気が、電話線に乗り移る道を作らない」と考えます。触れていれば乗り移るので不可、同じ管の中も不可。離す・仕切る・別の管なら道がないのでOK、という判断になります。
チャイムの配線は「小勢力回路」…60V以下・0.8mm以上
玄関のチャイム（呼び鈴）は、押しボタンを毎日人がさわり、屋外で雨にぬれることもあります。そこで100Vのままではなく、変圧器で電圧を下げた回路で動かすのが一般的です。
用語小勢力回路とは？
呼び鈴（チャイム）や警報ベル、電磁開閉器を操作する回路などにつなぐ、最大使用電圧が60V以下の回路です。名前のとおり、電気の力（勢力）が小さい回路として、一般の配線とは別の決まりが用意されています。
用語変圧器・絶縁変圧器とは？
変圧器は、電圧を上げたり下げたりする機器です。小勢力回路に電気を送る変圧器は絶縁変圧器（入る側と出る側の電線が、電気的にはつながっていない変圧器）であること、入る側（1次側）の対地電圧は300V以下であることが決められています。
覚える小勢力回路で覚える2つの数字
最大使用電圧 … 60V以下。これを超えると小勢力回路ではありません。
電線の太さ … 造営材（建物の壁や柱など）に取り付ける電線は、ケーブルの場合を除き直径0.8mm以上の軟銅線（またはこれと同じ強さ・太さ以上のもの）。
なぜ？なぜ小勢力回路は細い電線でよいのか？
電圧だけでなく、流せる電流の上限も小さく決められているからです。例えば30Vを超え60V以下の回路では、最大使用電流は1.5Aまでです。電気の力が小さいので、発熱や感電の危険も小さくなります。そのため、一般の低圧配線で求められる直径1.6mm以上より細い電線が認められているのです。
例数字で太さを比べてみる
一般の配線 直径1.6mm … 断面積は 1.6×1.6×3.14÷4 ＝ 約2.0mm²
小勢力回路 直径0.8mm … 断面積は 0.8×0.8×3.14÷4 ＝ 約0.5mm²
直径が半分になると、断面積（電線を輪切りにした面の広さ）は4分の1になります。それだけ細い電線でも、小勢力回路なら使ってよいということです。
試験では、配線図のチャイムまわりの部分を指して「使用できる電圧の最大値は何Vか」や「使用できる電線の最小の太さは何mmか」と聞かれます。太さの選択肢には、一般の配線でおなじみの1.6mmや2.0mmが並ぶので、つられないようにしましょう。
注意「36V」と混同しない
法令には、よく似た36Vという数字も出てきます。これは電気工事士法施行令の決まりで、ベル・インターホン・火災感知器などに使う小型変圧器（二次電圧36V以下）の、二次側の配線工事は「軽微な工事」＝電気工事士の資格がなくてもできる工事、という線引きです（第19回で説明）。
60V＝小勢力回路の上限（電気設備の技術基準の解釈）、36V＝資格がいらない工事の条件（電気工事士法施行令）。別の法令の、別の目的の数字です。
覚える覚え方
「小勢力回路は60Vまで、電線は0.8mmから」。0.8mmは、一般の配線の1.6mmのちょうど半分です。「小さい勢力だから、電線もいつもの半分の太さでよい」と結びつけると思い出しやすくなります。
練習問題 特殊な場所・まわりの電線
特殊な場所と、まわりの電線を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3ガソリンスタンドのような、可燃性ガスのある場所。合成樹脂管工事は使える？
答えを見る
使えない … 可燃性ガスの場所は金属管とケーブルだけ。合成樹脂管が加わるのは、小麦粉（可燃性粉じん）と石油（危険物）の場所だけでした
練習 2/3VVFケーブルを、金属製遮へい層のない電話線と同じ合成樹脂管に入れた。適切？
答えを見る
不適切 … 弱電流電線とは同じ管に入れない決まりです。遮へい層がないので、例外にも当たりません
練習 3/3玄関のチャイムの小勢力回路。使える電圧の最大値と、電線の最小の太さは？
答えを見る
60V・直径0.8mm … 電線は、いつもの1.6mmの半分の0.8mmでした。選択肢の1.6mmや2.0mmには、つられないようにしましょう
住宅の中は対地電圧150V以下 三相200Vのエアコンの決まり
住宅の配線には、電圧の上限の決まりもあります。国の基準（電気設備の技術基準の解釈 第143条）では、住宅の屋内の電路は対地電圧150V以下が原則です。電路とは、電気の通り道のことです。
用語対地電圧とは？
電線と大地（地面）との間の電圧のことです。感電では、電気が人の体を通って地面へ流れます。だから、地面との間の電圧が大きいほど危険なのです。
ご家庭の単相3線式では、200Vのエアコンをつないでも、どの線も地面との間は100V以下です。真ん中の中性線が地面とつながっていて、外側の2本はそれぞれ100Vだからです。
一方、問題文に「三相電源の対地電圧は200V」とある三相200Vの機器は、150Vを超えます。決まった条件を満たしたときだけ使える、という例外の扱いです。
例対地電圧150Vを超える機器を住宅で使う条件（主なもの）
機器の大きさ … 定格消費電力が2kW以上の機器であること
専用の配線 … その機器だけに電気を送る配線にする
専用の開閉器と過電流遮断器 … 手で入り切りするスイッチと、電流が流れすぎたら切る装置。配線用遮断器なら1台で両方を兼ねられる
漏電遮断器 … 漏電したら自動で電気を切る装置を付ける
直接接続 … 機器と配線をじかにつなぐ。コンセントは使えない
簡易接触防護措置 … 配線や機器に、人が簡単に触れないようにする
用語漏電遮断器（過負荷保護付）とは？
漏電したときと、電流が流れすぎたときの両方で電気を切る遮断器です。これ1台で、上の「過電流遮断器」と「漏電遮断器」の役目を兼ねます。
なぜ？なぜコンセントを使ってはいけないのか？
国の基準で「直接接続」と決められているからです。コンセントにすると、ほかの機器も差し込めてしまう、と考えると覚えやすくなります。
令和6年度下期 問21は、三相200V・2.5kWのルームエアコンの工事の問題でした。正解は、専用の漏電遮断器（過負荷保護付）＋ケーブル工事＋直接接続です。コンセントを使う選択肢や、開閉器だけの選択肢は誤りでした。
家の外の電線 引込線の高さと、地面に埋める配線
電柱から家へ引き込む電線の高さ 4m・2.5m・5m
電柱から空中を通して家に引き込む電線を、架空引込線（かくうひきこみせん）といいます。家の壁に電線を留める所が引込線取付点です。
この電線の地面からの高さは、国の基準（電気設備の技術基準の解釈 第116条）で決められています。この回では、次の3つの数字を覚えましょう。
例低圧の架空引込線の高さ
道路を横断しない、ふつうの場合 … 地表上4m以上
技術上やむを得ず、交通に支障がないとき … 地表上2.5m以上まで下げられる
道路を横断する場合 … 路面上5m以上（原則）
令和7年度上期 問31は、引込線取付点の高さの最低値を選ぶ問題でした。条件は「道路を横断せず、技術上やむを得ない場合で、交通に支障がない」です。
この3つがそろえば2.5mまで下げられるので、答えはロ「2.5」です。選択肢の2mは低すぎ、3mと4mは最低値ではありません。
問題文に条件が何も無ければ4m、道路を横断するなら5mです。条件の言葉を見てから数字を選びましょう。
地面に埋める配線 ケーブル・トラフ・FEP管・標識シート
地面の下を通す配線（地中電線路）には、ケーブルを使う決まりがあります（電気設備の技術基準の解釈 第120条）。管に入れる方法、地下の通路に収める方法、地面に直接埋める方法の3つです。
地面に直接埋めるときは、深さの決まりもあります。車などの重い物が上を通る所は1.2m以上、それ以外は0.6m以上が原則です。
さらに、ケーブルをトラフなどの丈夫な入れ物に収めるなどして、衝撃から守ります。
用語トラフとは？
地中に埋めるケーブルを収めて守る、樋（とい）の形の入れ物です。ケーブルを溝に寝かせて、上からふたをかぶせます。
例地中の配線で写真に出る4つ（令和6年度下期 問47）
トラフ … 樋の形の本体と、ふた。これが答え
埋設標識シート … 「この下に低圧電力ケーブルあり」などと書かれたシート。掘る人に、下にケーブルがあることを知らせる
FEP管（波付硬質合成樹脂管） … 黒いじゃばらの樹脂の管。地中でケーブルを通す管に使う（第9回）
ケーブル … 地中に通す電線そのもの
出典：令和6年度下期 第二種電気工事士試験（学科試験）問47
どれも地中の配線で使うものです。「樋の形＝トラフ」と覚えておけば、写真で迷いにくくなります。
過去問では、こう出る
例出題のされ方
①場所を示して「不適切な工事」を選ぶ … 「点検できない隠ぺい場所であって湿気の多い場所」などの条件が示され、4つの工事から不適切なものを選ぶ。いちばん多い形です。
②その逆で「適切な工事」を選ぶ … 考え方は同じ。どこでもOKの4つが答えになることが多い。
③特殊場所の工事 … 「可燃性ガスのある場所での工事として不適切なものは」。
④CD管の使い方 … 「CD管を直接コンクリートに埋設した」は適切、「露出配管に使った」は不適切。
注意つまずきやすいところ
「湿気の多い場所」と「水気のある場所」を同じだと思う … 別のものです。水気のほうが厳しい条件です。
ライティングダクトを湿気の多い場所に使ってしまう … 乾燥した、見える場所か点検できる場所だけです。試験の引っかけに使われることがあります。
CD管とPF管を取りちがえる … オレンジのCD管は埋設用。露出には使えません。
過去問で確かめる 6問
この回の内容で解ける6問を選びました。後半の2問は、ケーブル工事の数字と対地電圧の決まりで解く問題です。どれも表の考え方が分かれば答えが出ます。
令和5年度上期（午後） 問20 施設できない工事を全部選ぶ
使用電圧100Vの屋内配線で、3つの工事を2つの場所に当てはめた表です。「施設できない工事」を全部選んだ組合せを答えます。
工事は金属線ぴ・金属ダクト・ライティングダクトの3つです。場所は上の段が展開した場所で湿気の多い場所、下の段が点検できる隠ぺい場所で乾燥した場所です。
3つとも金銭だくと寒天に点火で、乾燥した場所だけ使えます。湿気の多い上の段のa・b・cが施設できません。答えはイ「a，b，c」（正解イ）です。 → 令和5年度上期（午後） 問11〜20の解説
令和6年度下期 問20 100Vの屋内配線で不適切な工事
使用電圧100Vの屋内配線で、施設場所と工事の組合せが不適切なものを選ぶ問題です。
答えはイ「点検できない隠ぺい場所であって、乾燥した場所のライティングダクト工事」（正解イ）。ライティングダクトは、乾いていても点検できない場所では使えません。
ロの合成樹脂管（CD管を除く）、ハのケーブル、ニの金属管はどこでも使える4つです。湿気の場所の管には防湿装置も付いているので、適切です。 → 令和6年度下期 問11〜20の解説
令和6年度上期 問22 ケーブルと弱電流電線
ケーブル工事で、ケーブルと弱電流電線が近づいたり交差したりする所がa〜dの4か所ありました。適切なものを全部選ぶ問題です。
cは10cm離していて、dは丈夫な仕切り（隔壁）を設けています。どちらも触れていないので適切です。答えはロ「c，d」（正解ロ）。
aは交差する所で触れていて、bは重なって触れています。長さや場所の数に関係なく、触れていれば不適切です。 → 令和6年度上期 問21〜30の解説
令和7年度上期 問22 特殊な場所と工事の組合せ
特殊な場所と、そこに施工する低圧屋内配線工事の組合せで、不適切なものを選ぶ問題です。
答えはロ（正解ロ）。石油を貯蔵する危険物の場所で、ケーブルを防護装置に収めないで使った工事です。
このケーブルは問題文で600Vビニル絶縁ビニルシースケーブルと書かれ、VVFなどがこれに当たります。
特殊な場所のケーブルは、管などに入れて守るのが決まりです。VVFは、MIケーブルのような丈夫な作りではありません。
イはMIケーブルなので、そのままで適切です。ハのVE28は、太さの呼び名が28の硬質ポリ塩化ビニル電線管で、厚さ約2.7mmと2mm以上。ニの厚鋼電線管は薄鋼電線管より丈夫なので、どちらも適切です。 → 令和7年度上期 問21〜30の解説
令和7年度上期 問20 ケーブル工事の正しい施工方法
VVFなどのケーブル（600Vビニル絶縁ビニルシースケーブル）を使った工事で、適切なものを選ぶ問題です。令和5年度上期（午前）問20にも、同じ問題が出ています。
答えはニ「丸形ケーブルを、屈曲部の内側の半径をケーブル外径の8倍にして曲げた」（正解ニ）。決まりは6倍以上なので、8倍は適切です。
イは、縦に付けて人が触れない場所でも6m以下なので、8mは広すぎます。ロは、金属製遮へい層のない電話線と同じ管に入れているので不適切。ハのコンクリートへの直接埋設も、ふつうのケーブルではできません。 → 令和7年度上期 問11〜20の解説
令和7年度上期 問21 住宅に三相200Vのエアコンを付ける工事
住宅の屋内に三相200V（対地電圧200V）のルームエアコンを付ける工事として、適切なものを選ぶ問題です。
答えはハ（正解ハ）。2.5kWのエアコンに、専用の配線用遮断器と漏電遮断器を付けて、ケーブル工事で直接つないだ工事です。
イとロは、どちらも1.5kWのエアコンです。2kW未満なので、そもそも150Vを超える電圧を使ってよい例外に当たりません。イはさらにコンセントを使い、ロには配線用遮断器もありません。
ニは2.5kWですが、コンセントで接続しているので不適切です。 → 令和7年度上期 問21〜30の解説
よくある質問
まとめ
まとめこの回の要点
施設場所は「見えるか」「乾いているか」の2つの軸で分かれる。
ケーブル・合成樹脂管・金属管・金属可とう電線管の4つはどこでも使える。
線ぴ・ダクト類は、乾燥した・見える（点検できる）場所だけ。
がいし引きは点検できない隠ぺい場所では使えない。
CD管はコンクリート埋設用。露出には使えない。
危険な場所ほど、使える工事は少なくなる。
工事は電線をどうやって守りながら通すかのやり方。国の基準の表に12種類
浴室は湿気の多い場所、魚屋の作業場や雨のかかる所は水気のある場所
線ぴとダクトの覚え方は「金銭だくと寒天に点火」（覚え方の出典：電ゴロ）
特殊な場所は金属管とケーブル。合成樹脂管は小麦粉と石油の場所だけ
弱電流電線とは触れさせない・同じ管に入れない。小勢力回路は60V以下・直径0.8mm以上
ケーブル工事は支える間隔2m以下（縦で人が触れなければ6m）・曲げは外径の6倍以上
住宅の中は対地電圧150V以下。超える機器は2kW以上・専用の遮断器・漏電遮断器・直接接続
引込線の高さは4m（やむを得なければ2.5m）・道路横断5m。地中はケーブル＋トラフなど
木造の外壁（屋側配線）では、金属の工事は使えない
