【第二種電気工事士】配線器具｜スイッチとコンセントの見分け方【第10回】
スイッチとコンセントは、いちばん身近な電気の部品です。そして試験にもたびたび登場するのです。図記号でも、写真でも、複線図（実際の電線の本数どおりに描いた配線図）でも、繰り返し顔を出します。
この回では、種類と見分け方をまとめて覚えてしまいましょう。後半は、天井の照明の器具と、分電盤に並ぶブレーカーです。実物を思い浮かべながら読むと頭に入りやすくなります。
スイッチは「何か所から操作するか」で決まる
用語単極（片切）スイッチとは？
1か所から入切する、最も一般的なスイッチです。部屋の入口にあるスイッチの多くがこれにあたります。2本の電線のうち、危険なほう（非接地側＝黒）だけを切ります。
なぜ？なぜ2本のうち片方だけを切るのか？
危険なほうを止めれば、それで安全が確保できるからです。接地側（白）は地面とつながっているので、そちらを切っても器具には黒から電気が来たままになり、電球を替えるときに感電するおそれがあります。だから「片切」は必ず黒い線に入れます。
用語3路スイッチとは？
2か所のどちらからでも、同じ照明をつけたり消したりできるスイッチです。階段の上と下、長い廊下の両端などで使われます。必ず2個1組です。
なぜ？なぜ2個そろわないと使えないのか？
3路スイッチは「切る」部品ではなく「切り替える」部品だからです。電気の通り道を、2本あるうちのどちらかに切り替えているだけ。だから、1個だけでは、どちらかの道がいつもつながっていて、電気を止められない状態になってしまいます。2個を向かい合わせにして、道がそろうかずれるかで点いたり消えたりする仕組みです。
3か所以上から操作したいときは、3路スイッチ2個の間に4路スイッチを挟みます。4路スイッチは2本の道を、まっすぐか、たすき掛けかに入れ替える部品で、間に何個挟んでも同じように働くのです。操作する場所が1つ増えるたびに4路を1つ足し、3か所なら4路は1個、4か所なら2個になります。
スイッチの種類は、裏の端子の数でも見分けられるのです。写真の下に接点の図が付く問題では、まず端子を数えてみましょう。
例スイッチの裏の端子の数
片切（単極）スイッチ … 端子は2つ。電気の入口と出口だけです
3路スイッチ … 端子は3つ（0・1・3）。0が共通の端子、1と3が切り替え先
4路スイッチ … 端子は4つ。2本の通り道の、入口2つと出口2つです
令和8年度上期 問50では、端子の数と番号から4路スイッチを選ぶ問題が出ています
コツ図記号での見分け方
記号のうしろに何も無い … 単極（片切）スイッチ
「2P」 … 両切スイッチ（2本まとめて切る。200V回路などで使う）
「3」 … 3路スイッチ
「4」 … 4路スイッチ
「H」 … 位置表示灯内蔵（ホタルスイッチ。消えているときに小さく光る）
「L」 … 確認表示灯内蔵（パイロットスイッチ。「入」のときに光る）
覚える覚え方
スイッチの図記号は「数字がそのまま種類」です。3と書いてあれば3路、4と書いてあれば4路。数字が無ければ、いちばん普通の片切です。数字のほかに書き添える英字（H・L・A・RASなど）は、すぐ下で1つずつ見ていきます。
ランプ入りのスイッチ Hは消えているとき、Lは点いているときに光る
スイッチの中に、小さなランプが入ったものもあります。図記号の横にHと書くのが、位置表示灯内蔵スイッチ。照明が消えているときに光って、暗い中でスイッチの場所を教えます。別名は、ほたるスイッチです。
Lと書くのが、確認表示灯内蔵スイッチです。照明が点いているときに光って、点いていることを知らせます。
覚える覚え方 H＝ホタル・L＝ランプ
H＝ホタル … 暗い中で、ぽつんと光る（照明が消えているときに光る）
L＝ランプ … 点けたら光る（照明が点いているときに光る）
規格に文字の由来は書かれていません。取り違えないための覚え方として使いましょう
覚え方の出典：ホーザン「第二種電工試験の虎」
自動で点くスイッチ A＝明るさ・RAS＝人
人が操作しなくても、自動で点くスイッチもあります。図記号の横にAと書くのが、自動点滅器。周りが暗くなると点き、明るくなると消えます。街路灯や、門の照明に使われる器具です。
RASと書くのが、熱線式自動スイッチ。人の体から出る熱を感じて、人が近づくと点きます。玄関や廊下で使われる器具です。
RASは、英語の頭文字と説明されることが多い文字です。（heat）Rays＝熱の光、Automatic＝自動、Sensor＝感じ取るものの3語です。
注意AとRASを入れ替えない
A（自動点滅器） … 明るさに反応する。暗くなると点く
RAS（熱線式自動スイッチ） … 人に反応する。人が近づくと点く
試験では、この2つの説明を入れ替えた選択肢が出ています
ほかの文字 T・D・P・R と、黒いひし形
ほかの文字も、英語の頭文字と結びつけると区別しやすくなります。
例スイッチの横に書くほかの文字
T … タイマ付。点けてから、決めた時間がたつと切れる（タイマー）
D … 遅延スイッチ。切ったあと、しばらくしてから切れる（ディレイ＝遅れる）。トイレの換気扇など
P … プルスイッチ。ひもを引いて操作する（プル＝引っぱる）
R … リモコンスイッチ
黒いひし形（◆） … 黒い丸ではなくひし形で描くのは、押す板の大きなワイドハンドル形のスイッチ
傍記とは別に、タイムスイッチという器具もあります。ダイヤルで時刻を決めておくと、その時刻に自動で入ったり切れたりする器具です。
図記号は、四角の中にTSと書いたもの（JIS C 0303）。写真では円形のダイヤルが目印になります（令和6年度上期 問45の選択肢ロ）。
スイッチの横に書くT（タイマ付）は、点けてから決めた時間で切れるスイッチでした。時刻で入り切りするTSとは別のものです。
練習問題 スイッチ
スイッチの文字と数を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3図記号の横にHと書いたスイッチ。ランプが光るのは、照明が点いているときと、消えているときのどちら？
答えを見る
照明が消えているとき … Hは位置表示灯内蔵スイッチ。H＝ホタルと覚えます。暗い中で、スイッチの場所を教えるランプです
練習 2/3人が近づくと照明を点けるスイッチ。図記号の横に書く文字は？
答えを見る
RAS（熱線式自動スイッチ） … 人の体の熱に反応するのが熱線式自動スイッチ。Aだけだと、明るさに反応する自動点滅器になります
練習 3/31つの照明を、4か所から点けたり消したりしたい。3路スイッチと4路スイッチは、それぞれ何個いる？
答えを見る
3路スイッチ2個・4路スイッチ2個 … 両端に3路が2個、間の2か所に4路が2個です。場所が1つ増えるたびに、4路を1つ足します
明るさを変えられる「調光器」
リビングや寝室のように、くつろぐときは暗く、本を読むときは明るくしたい部屋には、入・切だけのスイッチではなく調光器（ちょうこうき）を付けることがあります。配線図の写真問題でも、スイッチの仲間としてたびたび選択肢に並びます。
用語調光器とは？
照明の明るさを、つまみやレバーで少しずつ変えられる器具です。つまみやレバーには「OFF」の位置もあり、点けたり消したりもできます。
なぜ？なぜ調光器は写真ですぐ見分けられるのか？
明るさを少しずつ変えるには、手で回したり動かしたりする部分が要るからです。入と切しかない一般的なスイッチは押す板（ハンドル）だけですが、調光器には大きな丸いつまみやレバーが表に出ています。
例実際の試験の写真で見えた目印
令和8年度上期 問46 … 大きな丸いつまみと「OFF」の表示。本体に「適合LED専用 最大2A」と書かれていた。
令和5年度上期（午後）問48 … 縦に動かすレバーと「OFF」の表示。本体に「白熱灯用 400ワットまで」と書かれていた。
このように本体には、どんな照明に、どれくらいの大きさまで使えるかが書かれていることが多く、これも見分ける手がかりになります。
注意同じ問題に並ぶ、見た目の似た器具
下に白いレンズ（センサー）があり、「切・自動・連続入」の切りかえが付いている … 熱線式自動スイッチ。人の体の熱に反応して照明を点ける器具で、明るさは変えられません。
ハンドルに小さな窓がある … ランプ入りのスイッチ（確認表示灯内蔵・位置表示灯内蔵）。試験の写真では「入」で点灯・「切」で点灯という説明が添えられていました。入か切かの2つだけです。
覚える写真の出っぱりと窓で分ける
つまみやレバーがあれば調光器、レンズがあれば熱線式自動スイッチ、小さな窓があればランプ入りのスイッチ。写真を見たら、まずこの3つのどれに当たるかを確かめましょう。

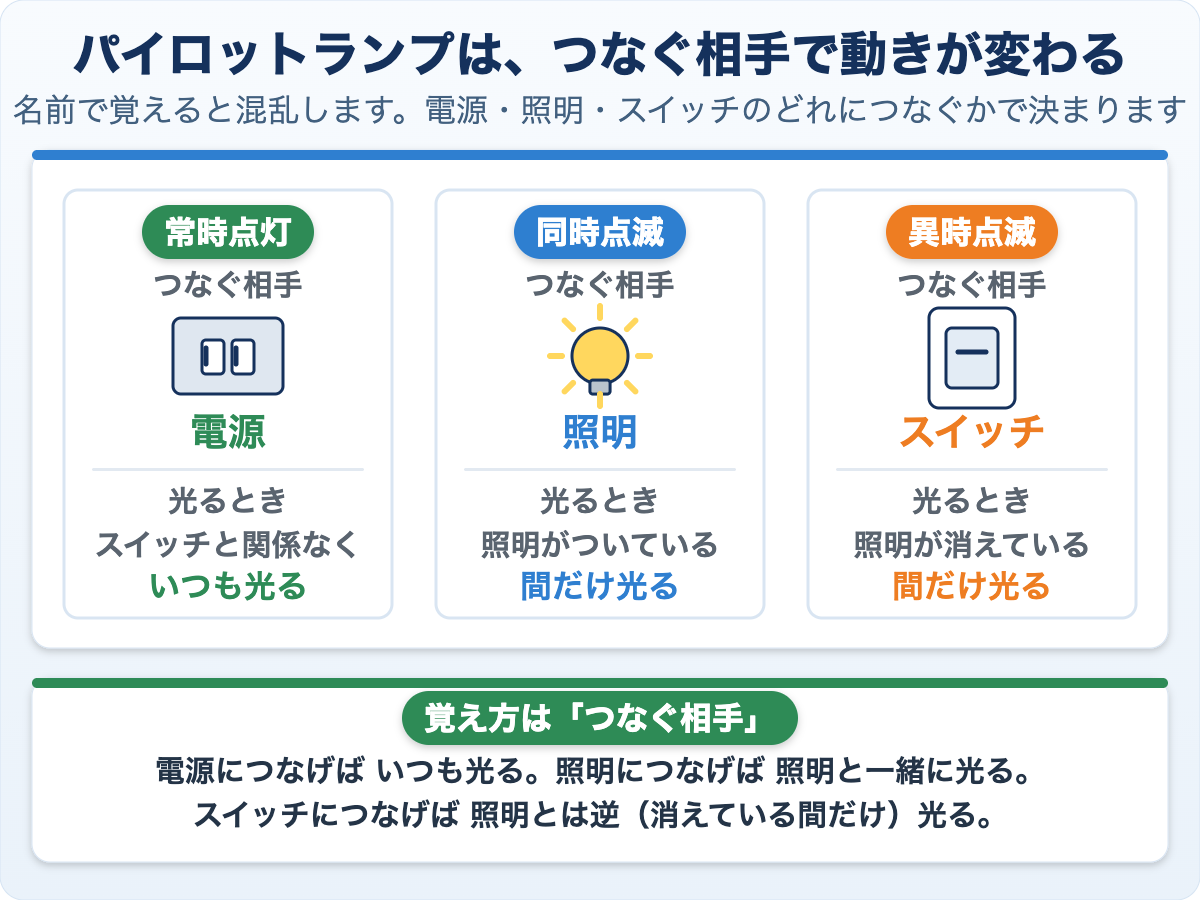

パイロットランプは「どこにつなぐか」で動きが変わる
用語パイロットランプ（確認表示灯）とは？
パイロットランプとは、スイッチの横で小さく光っているランプのことです。暗い場所でスイッチの位置を知らせたり、換気扇がまだ回っていることを知らせたりします。
なぜ？なぜ動き方が何種類もあるのか？
使う場所によって、知りたいことが違うからです。暗い廊下では「スイッチはどこか」を知りたいのでいつも光っていてほしい。換気扇では「まだ回っているか」を知りたいので動いている間だけ光ってほしい。目的が違えば、つなぐ場所も変わります。
例3つのつなぎ方
常時点灯 … 電源と並べてつなぐ。スイッチと関係なくいつも光る。
同時点滅 … 照明と並べてつなぐ。照明がついている間だけ光る。
異時点滅 … スイッチと並べてつなぐ。照明が消えている間だけ光る。
名前だけで覚えようとすると混乱しがちです。「何と並べてつなぐかで動きが変わる」と考えてください。並べてつなぐ（並列につなぐ）とは、ランプの両端を、相手の両端にそれぞれつなぐことです。こうすると、相手に電圧がかかっている間だけ、ランプも光るのです。電源と並べればいつも光り、照明と並べれば照明と一緒に光り、スイッチと並べれば照明とは逆に光ります。
写真の下の「接点の構成図」の読み方
配線図の問題（問41〜50）では、スイッチの写真の下に小さな回路の図が添えられ、「写真の下の図は接点の構成を示す」と断り書きの付いた問題が何度も出ています。
スイッチは外から見るとどれもよく似た四角い形で、写真だけでは区別がつかないことがあります。そこで、スイッチの中のつながり方を図で見せているのです。
用語接点の構成図とは？
スイッチの中で、どの端子とどの端子がつながったり離れたりするかを描いた図です。小さな丸＝端子（電線をつなぐ所）、斜めの線＝接点（スイッチを操作すると開いたり閉じたりする金具）、大きな丸＝ランプを表します。
例よく出る4つの形
①端子が2つで、ランプが無い … 片切（単極）スイッチ。接点が開くか閉じるかだけです。
②端子が2つで、ランプが接点と横に並んでいる（並列） … 位置表示灯内蔵スイッチ（傍記H・ほたるスイッチ）。「切」のときに光ります。
③端子に0・1・3の番号があり、0から出た線が1か3のどちらかへ向かう … 3路スイッチ。点線は、切り替えたときのもう一方の位置を表します。
④端子に0・1・3の番号があり、接点は0と1の間、ランプは1と3の間 … 確認表示灯内蔵スイッチ（傍記L・パイロットスイッチ）。「入」のときに光ります。
なぜ？なぜランプが接点と横に並んでいると「切」のときに光るのか？
スイッチを切ると、電気は接点を通れなくなり、代わりにランプを通って照明のほうへ流れるからです。このときランプを通る電気はごく小さいので、照明は点きません。スイッチを入れると、電気は通りやすい接点のほうを通るため、ランプは消えます。
なぜ？なぜ確認表示灯内蔵スイッチには端子が3つあるのか？
ランプを「入」のときに光らせるには、接地側（白い線）にもつなぐ必要があるからです。スイッチを入れると1番の端子に電気が来て、1番 → ランプ → 3番（白い線）と流れて光ります。
注意3路スイッチと確認表示灯内蔵スイッチを取り違えない
どちらも端子に0・1・3の番号がありますが、ランプの丸が描いてあるかどうかで分かれます。ランプが無ければ3路、1と3の間にランプがあれば確認表示灯内蔵（L）です。
このほか、図に「遅れ機構」と書き添えてあるものは、切ってからしばらくして消える遅延スイッチです（令和7年度下期 問48）。
覚える接点の構成図は「ランプの位置」を見る
ランプが接点と横並び＝H（切で光る）。ランプが1と3の間＝L（入で光る）。0・1・3でランプ無し＝3路。端子2つでランプ無し＝片切。この4つが読めれば、写真がそっくりでも迷わずに選べるでしょう。
コンセントは「穴の形」で定格が分かる
コンセントは、差してよい機器が形で決まっています。間違った機器が差さらないように、わざと穴の形を変えてあるのです。
例穴の形と定格
縦に2本（片方が少し長い） … 15A 125V。いちばん普通のコンセント。長いほうが接地側（W）です。
片方がL字（横向き） … 20A 125V（20A専用）。15Aのプラグは差せません。15A・20A兼用は、片方がT字の形です。
横長の穴2つが、左右に一直線に並ぶ … 15A 250V。200Vのエアコンなどに使います。上下に重なる形ではありません。片方がL字なら20A 250Vです。100Vの機器は差さりません。
丸い穴がもう1つある … 接地極付。
三角に3つ … 三相200V用（動力用）。
過去問の図で確かめる T字・横＋L字・引掛形・三相用
試験では、差し込み口（刃受＝プラグの金属の刃を受ける穴）の形を、図や写真で選ぶ問題が出ます。過去問に出た形を並べておきましょう。
例過去問に出た差し込み口の形
縦の穴＋片方がT字 … 100V用の15A・20A兼用コンセント。15Aと20Aのどちらのプラグも差せる（令和8年度上期 問37の選択肢ロほか）
横の穴1つ＋L字の穴1つ＋丸みのある穴 … 200V・20A・接地極付（令和5年度上期 午後 問43の正解ロ）
横の穴2つ＋丸みのある穴 … 200V・15A・接地極付（令和8年度上期 問37の正解ニ）
穴が弓のように曲がり、円を描くように並ぶ … 引掛形。差してひねって留める（令和7年度下期 問43の選択肢ロ）
刃を差す穴が3つ＋接地極の穴 … 三相200V用。住宅の単相200Vのエアコンには使わない（令和5年度上期 午後 問43の選択肢ニ）
用語傍記「3P 30A 250V E」とは？
3極で三相用、30A、250V、接地極付のコンセントという意味です。3Pは電線をつなぐ極が3つ、という意味で、三相の3本をつなぎます。
なぜ？なぜ200Vで使うコンセントに「250V」と書くのか？
250Vは、そのコンセントが耐えられる電圧の上限（定格電圧）だからです。125Vと書いてあれば100V用、250Vと書いてあれば200V用と読み替えます。
コツ傍記から穴の数を出す
2P（何も書いていない場合も同じ） … 刃を差す穴が2つ
2P＋E … 2つ＋接地極の穴で3つ
3P＋E … 3つ＋接地極の穴で4つ（令和6年度下期 問39の正解イ）
まず穴の数で選択肢を絞り、残ったものを縦か横か・L字かT字かで決めます
用語接地極付コンセントとは？
アース（接地）をつなぐための穴が、もう1つ付いたコンセントです。洗濯機・冷蔵庫・電子レンジなど、水まわりや台所で使う機器に使います。
なぜ？なぜ水まわりの機器にアースが必要なのか？
万一の漏電のときに、電気を地面へ逃がすためです。ぬれた手で触ると、体を通って電気が流れるおそれがあります。アースがあれば、電気は抵抗の小さい接地線のほうへ流れ、漏電遮断器（漏電を感知して電気を止める装置）も異常に気づいて回路を切ります。
覚えるコンセントで覚えておく決まり
接地側（白）は、必ず長いほうの穴（W端子）へ。逆にすると極性（線をつなぐ向き）の間違いとなり、技能試験では欠陥になります。
20Aの配線用遮断器（ブレーカー）の回路には、15Aと20Aのどちらのコンセントも付けられます。30Aの回路なら、付けられるのは20A以上30A以下のコンセントです（電気設備の技術基準の解釈 第149条）。ブレーカー・電線・コンセントの組み合わせは決まっています（第7回）。
屋外や水気のある場所は防雨形（記号WP）を使います。
覚える覚え方
コンセントは「縦長の穴が平行に2つなら100V、横長の穴が一直線に2つなら200V」。そしてL字が入っていたら20A、丸い穴が増えていたら接地極付。形がそのまま「差してよい機器」を教えてくれているのです。
裏の端子のWとN 白い線をつなぐ側の印
100Vのコンセントの2つの穴は、長いほうが接地側（白い線をつなぐ側）です。裏の端子にはWやNの印があります。
Wはホワイト＝白、Nはニュートラル＝接地側という意味。白い線は、この印のある端子につなぎます。
図記号の横の文字 E・ET・EET・EL
コンセントの図記号の横にも、英語の頭文字が書き添えられます。
例接地と漏電に関する文字
E … 接地極付（アース＝Earth）。丸みのある穴がもう1つ付いていて、アース付きのプラグを差せる
ET … 接地端子付（アース・ターミナル）。アースの線をねじで留める端子が付いている
EET … 接地極付で、接地端子も付いている（EとETの両方）
EL … 漏電遮断器付（アース・リーケージ＝漏電）。電気が漏れたら切れる部品が付いている
WP・LK・T と数字 雨・抜け止め・引掛
例形や定格に関する文字
WP … 防雨形。雨のかかる屋外に付ける（ウォータープルーフ＝水を防ぐ、と結びつけると覚えやすい）
LK … 抜け止め形。差して回すと抜けなくなる（ロック＝LocK）
T … 引掛形。差してひねって留める（ツイスト＝ひねる、と結びつけると覚えやすい）
2 … 2口（差し込み口が2つ）。何も書いていなければ1口
20A・250V … その大きさに対応したコンセント。何も書いていなければ15A・125V
注意同じTでも、スイッチとコンセントで意味が変わる
スイッチのT＝タイマ付／コンセントのT＝引掛形
スイッチのL＝確認表示灯内蔵／コンセントの抜け止め形はL1文字ではなくLK
練習問題 コンセント
コンセントの形と文字を3問。1問ずつ考えてから、答えを開いてください。
練習 1/3100V・20A・接地極付きのコンセント。差し込み口は、どんな形？
答えを見る
縦の穴（片方がL字）＋丸みのある穴 … 100V＝縦、20A＝L字、接地極付き＝丸みのある穴です
練習 2/3図記号の横に、ETと書いたコンセント。何が付いている？
答えを見る
接地端子（アースの線をねじで留める端子） … ETはアース・ターミナル＝接地端子付。Eだけなら、丸みのある穴の接地極付です
練習 3/3屋外の、雨のかかる場所に付けるコンセント。図記号の横に書く文字は？
答えを見る
WP（防雨形） … 雨に強い防雨形はWP。抜け止め形のLKや、引掛形のTと取り違えないようにしましょう
取付枠のルールも、ここで覚えておく
スイッチやコンセントは、取付枠という枠にはめ込んで壁に固定します。技能試験では付ける位置まで採点されます。
例器具の数と付ける位置
1個のとき … 枠の中央に付ける
2個のとき … 中央を空けて上と下に付ける
3個のとき … 指定された器具を中央に、残りを上下に付ける
裏返して付けるのは欠陥 … 枠には表と裏があります
1枚の枠にスイッチとコンセントを並べたときの、裏のつなぎ方
1枚の取付枠に、スイッチ（点滅器）とコンセントを並べて付けることがあります。このとき、枠の中で器具から器具へ電気を渡す短い電線を使うのです。
用語渡り線とは？
同じ箱の中で、器具から器具へ電気を渡すための短い電線のことです。器具の裏の端子には差し込み口が2つずつあり、1つに外から来た線、もう1つに渡り線を差せます。
箱に来ている線が白・黒・赤の3本なら、つなぎ方は次のとおり。白は接地側、黒は非接地側（電気が来ている側）、赤はスイッチから照明へ行く線です。
例裏の端子のつなぎ方
白（接地側） … コンセントのW（N）の端子へ
黒（非接地側） … スイッチの片方の端子へ。同じ端子から渡り線でコンセントのもう片方の端子へ
赤（照明へ行く線） … スイッチのもう片方の端子へ
なぜ？なぜ黒い線を、スイッチとコンセントの両方へつなぐのか？
コンセントには、スイッチと関係なく、いつも電気が来ていてほしいからです。黒い線をスイッチの手前で分けておけば、照明を消してもコンセントは使えるのです。
令和5年度上期（午前）問45では、この裏のつなぎ方を写真で選ぶ問題が出ています。正解は上のとおりにつないだハです。白をスイッチにつないだもの（ロ・ニ）や、赤が白と同じ端子につながったもの（イ）は誤りです。
スイッチを収める「スイッチボックス」
取付枠は、壁の中に先に取り付けておいた箱にねじで留めます。この箱がスイッチボックスです。写真問題では「この点滅器の取付けに使う材料は」「使わない材料は」という形で何度も出ています。
用語スイッチボックスとは？
スイッチやコンセントを収めて固定するための、細長い長方形の箱です。大きさはスイッチ1個から数個分ほどしかありません。
なぜ？なぜ壁に直接付けずに、箱に収めるのか？
器具をしっかり固定し、裏側の電線を守るためです。箱が無いと、押したときにスイッチが奥へ動いてしまい、電線も壁の中でむき出しになります。
例埋込形と露出形の見分け方
埋込形（合成樹脂製） … 黒などの樹脂の箱で、左右に柱へねじ留めするための部分が付いています。管をつなぐ口は付いていません。木造住宅のケーブル工事で、壁の中に埋めて使います。
露出形 … 壁の表面にそのまま取り付ける箱です。電線管をつなぐ短い口が付いています。灰色の樹脂製（合成樹脂管用）と、金属製（金属管用。口に止めねじの付いたもの）があります。
なぜ？なぜ「管をつなぐ口」で見分けられるのか？
露出形は、壁の外を通ってきた電線管を箱に直接つなぐための箱だからです。口が付いていたら管工事用・露出用と考えます。ケーブルだけの工事で壁に埋めるなら、口の無い樹脂の埋込形を選びます。
コンクリートの建物で壁に埋め込む場合は、金属の箱（アウトレットボックスなど）＋塗代（ぬりしろ）カバー＋取付枠の組み合わせで付けることもあります。塗代カバーは、箱の口の高さを壁の仕上げ面にそろえるための板です（令和6年度下期 問44）。
注意スイッチボックスと、よく並ぶ別の箱
露出形のスイッチボックス … 壁に埋め込む工事では使いません。「埋込工事で使わない材料は」と聞かれたら、これが答えになりやすい箱です。
プルボックス … たくさんの管が集まる所で、電線を通しやすくするための大きな箱。スイッチボックスは小さすぎて、この役目はできません。
八角形の金属の箱（アウトレットボックス） … 主に天井で照明器具を付けたり電線をつないだりする箱。スイッチを付ける箱ではありません。
覚えるスイッチボックスの見分け方
細長い長方形＝スイッチボックス。管をつなぐ口があれば露出形（管工事用）、口が無い樹脂の箱は埋込形（ケーブル工事用）。まず「埋めるのか、表に出すのか」を決めてから写真を選ぶと迷いにくくなります。
照明の器具 引掛シーリング・ランプレセプタクル・LEDランプ
天井の照明にも、いくつか種類があります。配線図での区別は、丸の記号の中や横に書く文字です。
例天井の照明4種類
CL … シーリングライト。天井に直接付ける、平たい照明
CH … シャンデリヤ。何本もの腕がある、豪華な照明
ペンダント … コードや鎖で、天井から吊り下げる照明。文字は書かず、丸に横線1本で描く
DL … ダウンライト。天井に埋め込む照明
引掛シーリング 差して回すだけで照明を付けられる受け口
天井に付いている、照明の受け口が引掛シーリングです。照明の差し込み部分を差して、回すだけで照明を取り付けられます。
引掛シーリングの端子にも、NやWと書かれた接地側があります。コンセントと同じように、ここへ白い線をつなぐ決まりです。
ランプレセプタクル 受金ねじ部には白い線
電球を直接ねじ込む器具がランプレセプタクルです。電球を回し入れる、ねじの形の金具を受金（うけがね）ねじ部といいます。
この受金ねじ部の端子には、白い線をつなぐと決められています。白と黒を逆につなぐと、技能試験では欠陥です（電気技術者試験センター「技能試験の概要と注意すべきポイント」）。
なぜ？なぜ受金ねじ部に白い線をつなぐのか？
電球を替えるとき、指が近づきやすい金具だからです。白い線は地面につながっている側なので、黒い線をつなぐより感電のおそれが小さくなります。
直管LEDランプ どの蛍光灯器具にも付けられるわけではない
蛍光灯の代わりに使える、まっすぐな形のLEDランプもあります。同じ明るさの蛍光灯より消費電力が小さく、寿命が長いのが特長です。
ただし、すべての蛍光灯器具に、そのまま付けられるわけではありません。点灯させるための部品（制御装置）が中に入ったものと、入っていないものがあるからです。器具の作りに合ったものを選びます。
試験では「すべての蛍光灯照明器具にそのまま使用できる」が、誤りの選択肢として出ています（令和5年度上期 午後 問15）。
点灯させるための部品は、制御装置（LEDにちょうどよい電気を送る回路）と呼ばれます。これをランプの中に入れたものが内蔵形、器具の側に置くものが別置形です。
例令和5年度上期 午後 問15の選択肢（誤っているものを選ぶ）
イ すべての蛍光灯照明器具にそのまま使用できる … 誤り＝正解。器具の作りによっては、そのままでは使えない
ロ 同じ明るさの蛍光灯と比べて消費電力が小さい … 正しい
ハ 制御装置が内蔵されているものと内蔵されていないものとがある … 正しい（内蔵形と別置形）
ニ 蛍光灯に比べて寿命が長い … 正しい
ブレーカー 配線用遮断器（B）と漏電遮断器（BE）
分電盤（家に来た電気を、部屋ごと・用途ごとに分けて配る箱）に並んでいるのがブレーカーです。大きく分けて、2つの仲間があります。
流れすぎで切れるB、漏れで切れるBE
配線用遮断器は、電流が流れすぎたときに自動で切れます。図記号は、四角の中にBです。
漏電遮断器は、電気が地面へ漏れたときに自動で切れます。配線図にBEと書かれるのは、流れすぎでも切れる「過負荷保護付」の漏電遮断器です。B（ブレーカー）にE（漏電）が付いた、と読みましょう。
漏電遮断器には、15mAのような小さな電流の数字が書かれています。これは、どれくらい漏れたら切れるかを表す数字です。mA（ミリアンペア）は1000分の1アンペアなので、15mAは0.015Aにあたります。
2P1Eと2P2E P＝極、E＝素子
配線用遮断器には、2P1Eや2P2Eという表示があります。Pはポール（極）で、電線をつなぐ口の数。Eはエレメント（素子）で、流れすぎを見張ってスイッチを切る部品の数です。
用語2P1Eとは？
電線をつなぐ口が2つ、流れすぎを見張る部品が1つの配線用遮断器です。見張る部品のない側の口にはNと書かれています。
100Vの回路では、2P1Eを使います。黒い線の側にだけ素子があれば十分です。白い線は、Nと書かれた、素子のない極につなぎます。
なぜ？なぜ100Vの回路は、黒い線の側だけ見張ればよいのか？
白い線は、地面につながっている側（接地側）だからです。流れすぎた電流は、行きの黒い線にも帰りの白い線にも同じだけ流れます。そのため、黒い線の側の1か所で見張れば足りるのです。
200Vの回路は、2P2Eです。2本とも電気が来ているので、2本とも見張ります。なお、100Vの回路に2P2Eを使うのは、2本とも見張るので問題ありません。
注意2P1Eの、素子のある極に白い線をつながない
白い線（中性線・接地側）は、素子のないNの極へ
素子のある極に白い線をつないだ、という選択肢は誤り（過去問で出ています）
定格30A以下なら 1.25倍で60分以内、2倍で2分以内
配線用遮断器は、流れすぎた量が多いほど、早く切れます。定格電流（ふだん流してよいと決められた電流）が30A以下のものの決まりは、次のとおり。根拠は、電気設備の技術基準の解釈 第33条です。
例定格30A以下の配線用遮断器
定格の1.25倍の電流が流れ続けたら … 60分以内に自動で切れる
定格の2倍の電流が流れ続けたら … 2分以内に自動で切れる
例：定格20Aに25A → 25 ÷ 20 ＝ 1.25倍 → 60分以内
例：定格20Aに40A → 40 ÷ 20 ＝ 2倍 → 2分以内
少しの流れすぎなら、しばらく待つ。大きく流れすぎたら、すぐ切る。流れすぎが大きいほど、電線が早く熱くなるからです。
まず「定格の何倍か」を割り算で出すのが解き方のコツ。なお定格が30Aを超え50A以下のものは、2倍のときが4分以内に変わります。
ブレーカーの表示の読み方 1Φ3W・3P2E・mA・白いリード線
写真問題では、ブレーカー本体の表示から種類を選ぶ問題が出ています。読み方は次のとおりです。
例ブレーカー本体の表示
1Φ3W … 単相3線式。Φ（ファイ）は「相」を表す記号、Wは電線（Wire）の数
3Φ3W … 三相3線式
3P・2E … 極が3つ・素子が2つ。単相3線式の大もとのブレーカー（主開閉器）はこの形
30mAのような小さな電流 … 漏電遮断器。どれくらい漏れたら切れるかを表す
白いリード線が出ている … 中性線欠相保護付
なぜ？なぜ単相3線式の大もとは「3極2素子」なのか？
3本のうち真ん中の中性線（白）は接地側だからです。中性線には、原則として流れすぎで切れる部品を付けない決まりです（電気設備の技術基準の解釈 第35条）。素子は外側の2本だけに付きます。
用語中性線欠相保護とは？
単相3線式で中性線が切れたとき（欠相）に、それを見つけて回路を切る働きです。中性線が切れると、100Vのはずの機器に200V近い電圧がかかることがあります。
令和7年度上期 問41では、「BE・3P・100A・欠相保護付」の記号に合う写真を選びました。正解は、「漏電ブレーカ」の表示と白いリード線があるロです。
三相3線用（3Φ3W）のイ、漏電の表示のない配線用遮断器のハ、漏電機能のない欠相保護付のニは誤りです。
練習問題 ブレーカー
ブレーカーを3問。3問目は、割り算で倍率を出してから考えてください。
練習 1/3200Vのエアコンの回路に付ける配線用遮断器は、2P1Eと2P2Eのどちら？
答えを見る
2P2E … 200Vは2本とも電気が来ているので、2本とも見張る2P2Eです
練習 2/3本体に「15mA」と書かれた遮断器。電流の流れすぎと漏電、どちらを見て切れる遮断器？
答えを見る
漏電（漏電遮断器） … mAの数字は、漏れた電流がどれくらいで切れるかを表します。だから漏電遮断器です
練習 3/3定格電流30Aの配線用遮断器に、60Aの電流が流れ続けた。何分以内に切れなければならない？
答えを見る
2分以内 … 60 ÷ 30 ＝ 2倍。定格30A以下で2倍なら、2分以内です
過去問では、こう出る
例出題のされ方
①図記号を読む … 配線図の問31〜40で「⑦で示す図記号のスイッチは」という形。数字が種類。
②写真から選ぶ … 問41〜50で「この図記号に対応する器具はどれか」と4枚の写真から選ぶ。
③コンセントの定格 … 「20A250Vのコンセントはどれか」と穴の形で選ばせる。
④パイロットランプの結線 … 複線図の問題として、どこにつなぐかを問う。
注意つまずきやすいところ
3路と4路を逆にする … 2か所なら3路2個、3か所以上なら3路2個＋4路。「4路だけ2個」という使い方はありません。
コンセントの縦横を取りちがえる … 縦が100V、横が200V。
HとLを混同する … ホタル（H）は消えているときに光る、確認表示灯（L）は点いているときに光る。
過去問で確かめる 4問
この回の内容だけで解ける4問を選びました。問題文と写真は、各年度の過去問ページで確認できます。解く前に、つまずきやすい3つを確かめておきましょう。
① H＝ホタルで消えているときに光る、L＝ランプで点いているときに光る。
② A＝明るさで点く自動点滅器、RAS＝人で点く熱線式自動スイッチ。
③ 2P1Eの素子のない極（N）に白い線。200Vの回路は2P2E。
令和7年度下期 問17 写真の器具の用途
写真の器具の用途を選ぶ問題です。写っているのは、壁に付けるスイッチの形で、下に白いセンサーの窓がある器具。熱線式自動スイッチです。
答えはロ「人の接近による自動点滅器に用いる」（正解ロ）。人の体の熱を感じて、照明を点けます。
イの「明るさを調整する」のは調光器の役目。ハの「蛍光灯の力率改善（電気をむだなく使えるようにすること）」は、コンデンサの役目です（第4回）。ニの「周囲の明るさに応じて街路灯などを自動点滅させる」のは、明るさに反応する自動点滅器（A）です。 → 令和7年度下期 問11〜20の解説
令和6年度下期 問15 配線用遮断器が切れるまでの時間
定格電流20Aの配線用遮断器に、25Aが流れ続けたとき、自動で切れなければならない時間の限度を選ぶ問題です。選択肢は20・30・60・120分。
まず倍率を出します。25 ÷ 20 ＝ 1.25倍。定格30A以下で1.25倍なら60分以内なので、答えは60分（正解ハ）。20分・30分は、この決まりにない数字です。120分は、定格が50Aを超える大きい遮断器の1.25倍のときの数字です。 → 令和6年度下期 問11〜20の解説
令和5年度上期 午後 問21 住宅用分電盤の工事で不適切なもの
単相3線式100/200Vの住宅用分電盤の工事で、不適切なものを選ぶ問題です。単相3線式は、100Vと200Vの両方が取れる、住宅で一般的な配線です。
答えはニ「電灯専用（単相100V）の回路に2P1Eを付け、素子のある極に中性線をつないだ」（正解ニ）。中性線は白い線なので、素子のないNの極につなぐのが正しい結線です。
イの「200Vのルームエアコンの回路に2P2E」は、2本とも電気が来ているので正しい組み合わせ。ロの「100Vの電熱器の回路に2P2E」も、2本とも見張るので問題ありません。
ハは「主開閉器（分電盤の大もとのブレーカー）の中性極に銅バーを付けた」。中性線には、原則として流れすぎで切れる部品を付けない決まりです（電気設備の技術基準の解釈 第35条）。そこを銅の板（銅バー）でつないでおくのは正しい工事です。 → 令和5年度上期 午後 問21〜30の解説
令和8年度上期 問38 抜け止め形・防雨形コンセントの傍記
抜け止め形の防雨形コンセントの図記号の横に書く文字（傍記）のうち、抜け止め形を表すものを選ぶ問題です。選択肢はK・LK・L・T。
抜け止め形は、ロックのLK（正解ロ）。Tは引掛形、Lはスイッチの確認表示灯内蔵に使う文字です。Kの1文字だけでは、抜け止め形の表示になりません。防雨形のほうは、図にWPと書かれています。 → 令和8年度上期 問31〜40の解説
よくある質問
まとめ
まとめこの回の要点
スイッチは単極・両切・3路・4路。図記号の数字がそのまま種類。
片切スイッチは黒（非接地側）に入れる。
3路は2個1組、3か所以上なら間に4路。
パイロットランプはつなぐ相手で動きが変わる（電源＝いつも／照明＝一緒／スイッチ＝逆）。
コンセントは縦が100V・横が200V・L字が20A・丸穴が接地極付。
取付枠は1個なら中央、2個なら中央を空ける。
スイッチの文字 H＝ホタル（消えているとき光る）／L＝ランプ（点いているとき光る）／A＝明るさ・RAS＝人
コンセントの文字 E＝接地極／ET＝接地端子／EL＝漏電遮断器付／WP＝防雨形／LK＝抜け止め形／T＝引掛形
20Aの配線用遮断器の回路には、15Aと20Aのどちらのコンセントも付けられる
ランプレセプタクルの受金ねじ部、引掛シーリングとコンセントの接地側（W・N）には白い線
100V＝2P1E（素子のないNに白）／200V＝2P2E。配線用遮断器（30A以下）は1.25倍で60分以内・2倍で2分以内
スイッチは端子の数でも見分ける（片切2つ・3路3つ・4路4つ）。コンセントのT字は15A・20A兼用
1Φ3W＝単相3線式・3Φ3W＝三相3線式。単相3線式の主開閉器は3P2E、白いリード線は中性線欠相保護付
