【令和6年度】第二種電気工事士の過去問と解説【上期 配線図 問31〜40】

用語リモコン配線とは？

照明のスイッチを、弱い電気（24Vくらい）で遠くから操作するしくみです。店舗や事務所のように、たくさんの照明を1か所からまとめて入り切りしたい建物で使われます。

なぜ？なぜわざわざ弱い電気で操作するのか？

100Vの太い電線を全部のスイッチまで引くと、配線が大変になるからです。弱い電気なら細い線で済むので、遠くのスイッチまで自由に引き回せます。実際に照明を入り切りするのは、分電盤の中にある「リモコンリレー」という部品です。

覚えるリモコン配線の3点セット【暗記】

リモコントランス（ⓉR）　…　100Vを24Vに下げる変圧器

リモコンスイッチ（●R）　…　人が押すボタン

リモコンリレー（▲）　…　分電盤の中で実際に照明回路を入り切りする部品

リモコンセレクタスイッチ（丸に×）　…　複数の回路をまとめて操作する集中スイッチ

例形　…　丸の中を4つに区切った記号（丸に×）　→　リモコンセレクタスイッチ

傍記（記号のそばに書かれた小さな文字）の「6」　…　6回路ぶんを操作できるという意味

「ⓐ〜ⓕ用」　…　回路ⓐからⓕまでの6つを担当している、という意味

用語ほかの選択肢の記号

漏電警報器　…　記号は「◇」の中にG。
リモコントランス　…　記号はⓉR（問37で出てきます）。
表示スイッチ　…　記号は●Lなど、点滅器（●）に傍記が付く形。

なぜ？なぜ「丸に×」だとセレクタスイッチだと言い切れるのか？

点滅器（スイッチ）の系統は●が基本で、丸を塗りつぶさずに区切る記号はセレクタスイッチだけだからです。さらに「何回路ぶんか」を表す数字が付くのもセレクタスイッチの特徴です。

覚えるこの問題の覚え方

「丸に×＋数字＋ⓐ〜○用」＝リモコンセレクタスイッチと、セットで覚えます。この図面では①＝セレクタスイッチ、⑦＝リモコントランス、⑮＝リモコンリレーとリモコン配線の3点が全部出てきているので、まとめて頭に入れてしまうのが得です。

用語コンセントの図記号の基本形

コンセントの記号は丸に2本の線を描いたものです。この線が差込口（刃受）を表しています。

なぜ？なぜ取り付け場所によって描き方が変わるのか？

図面は平面図（真上から見た図）だからです。真上から見ると、壁付けも天井付けも床付けも同じ位置に見えてしまいます。そこで記号の形を変えて、高さの情報を伝えているのです。

覚えるコンセントの取付場所の描き分け【暗記】

壁付き　…　丸の半分を黒く塗りつぶす（黒いほうが壁側）

天井付き　…　塗りつぶさない丸のまま

床付き　…　丸を四角で囲む

二重床用　…　丸を四角で囲み、傍記にOAなどが付く

コツ手順1　②の丸は塗りつぶされていない　→　天井付き

手順2　四角で囲まれていない　→　床付きでも二重床用でもない

手順3　よって取り付け場所は天井面

用語傍記のLKとは？

抜け止め形（ロック形）コンセントという意味です。差し込んで回すと抜けなくなるタイプで、掃除機を引っぱっても抜けてほしくない場所などに使います。

なぜ？なぜ天井のコンセントに抜け止め形が使われるのか？

天井から下向きに差すと、重みで自然に抜けてしまうからです。回して固定できる抜け止め形なら、自重で落ちません。「天井＝抜け止め形」は覚えておきたい組合せなので、あわせて覚えておくと図面が読みやすくなります。

覚えるこの問題の覚え方

「黒く塗ってあれば壁、白いままなら天井、四角で囲めば床」——この3つだけです。塗りつぶしは壁のかたまりを表しているとイメージすると、「黒＝壁」が忘れにくくなります。

用語刃受（はうけ）とは？

コンセントの、プラグを差し込む穴のことです。差し込む側の金属板を「刃」と呼ぶので、その受け口という意味で「刃受」といいます。

なぜ？なぜ電圧や電流で穴の形を変えるのか？

まちがった機器をつないで事故になるのを防ぐためです。100V用の機器を200Vのコンセントに差せてしまうと、機器が壊れるおそれがあります。形をわざと変えて、物理的に差さらないようにしているのです。

覚える刃受の形の見分け方【暗記】

穴が縦向き　…　100V（125V）用

穴が横向き　…　200V（250V）用

両方まっすぐな穴　…　15A用

片方がL字（T字）に曲がっている　…　20A用（15Aのプラグも差せる兼用形）

丸い穴が1つ追加されている　…　接地極付（アース付き）

コツ手順1　③のそばの傍記は「E20A」　→　接地極付（E）で20A

手順2　この配線にはⓘの記号が付いている。凡例よりⓘは単相100V回路

手順3　よって100V・20A・接地極付　→　縦向き＋片方がL字＋丸い接地穴

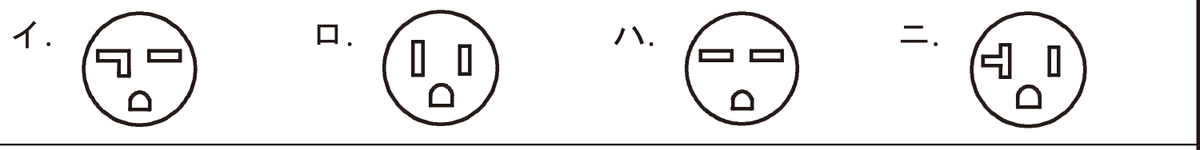

用語選択肢を1つずつ読むと

イ　…　横向きで片方がL字＋接地穴　→　200V 20A 接地極付
ロ　…　縦向き2本＋接地穴　→　100V 15A 接地極付
ハ　…　横向き2本＋接地穴　→　200V 15A 接地極付
ニ　…　縦向きで片方がL字＋接地穴　→　100V 20A 接地極付

なぜ？なぜ20Aだけ片方がL字なのか？

15Aのプラグも差せるようにするためです。L字の縦の部分に15Aのまっすぐな刃が入り、横の部分に20A専用の横向きの刃が入ります。逆に15Aのコンセントには20Aのプラグは差さりません。大は小を兼ねる向きになっている、と考えると分かりやすくなります。

覚えるこの問題の覚え方

「縦は100V、横は200V」「まっすぐは15A、L字は20A」——この2つの掛け算です。図面側では傍記のEが接地極付、数字がアンペア、丸数字が電圧を教えてくれます。似た形で出題されやすいので、4つの絵と組合せを丸ごと覚えておくと安心です。

用語誘導灯とは？

火事のときに、避難する出口の方向を示す緑色の灯りです。「非常口」の絵が描いてある、あの灯りのことです。停電しても内蔵の電池でしばらく点き続けるようになっています。

なぜ？なぜ出入口の上に付いているのか？

煙が充満しても、避難口の場所が分かるようにするためです。④の記号がまさに「出入口」の真上にあることも、誘導灯だと判断する手がかりになります。

覚える照明まわりの図記号【暗記】

誘導灯（蛍光灯形）　…　長方形の中に「丸に×」　←　④はこれ

誘導灯（白熱灯形）　…　丸に×（⊗）

非常用照明（白熱灯）　…　黒く塗りつぶした丸（●）

一般用照明（蛍光灯）　…　細長い長方形（この図面では事務所の「ア」がこれ）

一般用照明（白熱灯）　…　丸に×（⊗）ではなく、丸（○）

用語誘導灯と非常用照明のちがい

誘導灯＝「出口はこっち」と方向を示す灯り（消防法）。
非常用照明＝停電した室内を明るく照らす灯り（建築基準法）。

なぜ？なぜ2種類も必要なのか？

役割がちがうからです。真っ暗な部屋では、まず足元が見えないと動けません（非常用照明）。そのうえでどちらへ行けば出口かが分からないと避難できません（誘導灯）。担当する法律もちがうため、両方の設置が求められます。

覚えるこの問題の覚え方

「丸に×＝誘導灯、黒丸＝非常用照明」——この2つの対比で覚えましょう。さらに「長方形で囲んであれば蛍光灯タイプ」という読み方を足せば、この手の問題で得点しやすくなります。記号が出入口の真上にあるかどうかも、有力な手がかりになります。

用語図面の表記を読む

⑤の部分には「600V CV 5.5-2C（VE28）」と書かれています。600V CV 5.5-2C＝架橋ポリエチレン絶縁ビニルシースケーブル、5.5mm²、2心（心＝ケーブルの中に入っている電線の本数）。（VE28）＝そのケーブルを通している電線管の種類とサイズです。

なぜ？なぜ地中に埋めるのに管が必要なのか？

ケーブルを土の圧力や、あとから掘る人のスコップから守るためです。また管に通しておけば、将来ケーブルが傷んだときに掘り返さずに引き替えられます。

覚える電線管の記号とサイズの呼び方【暗記】

VE　…　硬質ポリ塩化ビニル電線管（硬い塩ビ管）。内径で呼ぶ

PF　…　合成樹脂製可とう電線管（曲がる。自己消火性（火がついても自然に消える性質）あり）。内径で呼ぶ

CD　…　合成樹脂製可とう電線管（オレンジ色。コンクリート埋込み専用）。内径で呼ぶ

E（ねじなし電線管）　…　金属管。外径に近い寸法で呼ぶ

G（薄鋼電線管）　…　金属管。近似外径で呼ぶ

手順1　VE　→　硬質ポリ塩化ビニル電線管（可とう管ではない）

手順2　VE管のサイズは内径で表す　→　内径28mm

手順3　よって「内径28mmの硬質ポリ塩化ビニル電線管」

なぜ？なぜ管によって内径・外径が分かれるのか？

どちらの寸法が使う人にとって大事かがちがうからです。樹脂管は中に何本の電線が入るかが関心事なので内径で呼びます。金属管はボックスや付属品とねじや締め具でつなぐので、外側の寸法が大事になります。

まぎらわしくない覚え方は？
「樹脂は内、金属は外」と覚えましょう。VE・PF・CDはすべて樹脂なので内径、E管・G管は金属なので外径です。

覚えるこの問題の覚え方

選択肢は「外径か内径か」×「硬質か可とうか」の4通りしかありません。VE＝硬質（かたい）＝内径——この一言でニ択もろとも消えます。可とう＝曲がる管はPFとCDなので、VEと書いてあれば可とうではありません。

用語接地工事（アース）とは？

機器の金属部分を地面につないでおくことです。万一、内部で電気が漏れて金属部分に電気が来ても、人ではなく地面のほうへ逃がすために行います。

なぜ？なぜ地面へ逃がすと安全になるのか？

電気はより通りやすい道を選んで流れるからです。接地線という太くて通りやすい道があれば、抵抗の大きい人の体にはほとんど流れません。さらに大きな電流が地面へ流れることでブレーカーが落ちて電気が止まるという効果もあります。

覚える接地工事の種類の決まり方【暗記】

A種　…　高圧・特別高圧の機器の外箱など

B種　…　変圧器の高圧側と低圧側の間（電力会社側で施工）

C種　…　300Vを超える低圧の機器の外箱

D種　…　300V以下の低圧の機器の外箱

用語D種接地の抵抗値

原則は100Ω以下。ただし0.5秒以内に自動的に電路を遮断する装置（漏電遮断器など）があれば、500Ω以下まで緩和されます。

なぜ？なぜ遮断装置があると緩くしてよいのか？

危険な状態が続く時間が短くなるからです。接地抵抗が大きいと、漏電したとき機器の金属部分の電圧が上がってしまいます。それでも0.5秒で電気が止まるなら、人が受ける影響はごく小さくて済みます。

コツ手順1　300V以下なので　→　D種接地工事

手順2　問題文に「引込線の電源側には地絡遮断装置は設置されていない」とある

手順3　緩和の条件を満たさない　→　原則どおり100Ω以下

用語この問題文のただし書きを見落とすと？

ニ（D種500Ω）を選んでしまいます。実際、分電盤には漏電遮断器（BE）がたくさん付いているので、図だけ見ると「500Ωでよさそう」と思えてしまいます。

なぜ？なぜ分電盤のBEでは緩和されないのか？

緩和の条件は「その接地している電路を遮断する装置」があることだからです。問題文はわざわざ「引込線の電源側には」設置されていないと断っています。配線図の問題では、注記とただし書きが答えを左右することがあるので、忘れずに読んでください。

覚えるこの問題の覚え方

「300V以下ならD種／原則100Ω・0.5秒以内に切れるなら500Ω」の2段で決まります。そして「地絡遮断装置は設置されていない」と書いてあったら100Ω。この1文を探すクセを付けておけば、迷わず選べます。

手前　…　100V 20Aの漏電遮断器（BE）から来ている

その先　…　▲▲▲（リモコンリレー）につながっている

つまり　…　100Vを受けて、リモコンリレーを動かすための電気を作る機器

用語リモコンリレーは何ボルトで動くのか？

24Vくらいの弱い電気で動きます。100Vのままではリレーのコイルに加えられません。そこで100Vを24Vに下げる変圧器が必要になります。それがリモコントランスです。

なぜ？なぜ低い電圧に下げるのか？

操作するスイッチや配線を安全で細いものにできるからです。押しボタンまで100Vを引くと、感電の危険があり、電線も太くなります。24Vなら細い線でよく、人が触れても危険が小さくなります。

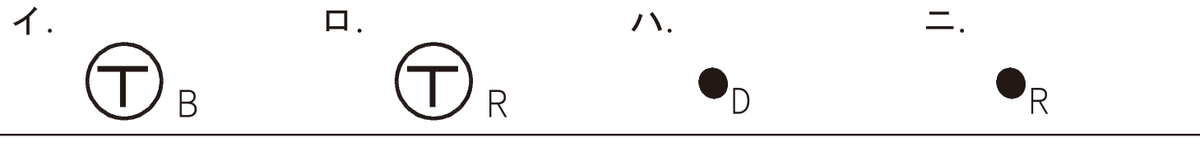

覚える選択肢の記号【暗記】

ⓉB　…　ベル変圧器（玄関チャイム用）

ⓉR　…　リモコン変圧器（リモコントランス）

●D　…　調光器（明るさを変えるつまみ）

●R　…　リモコンスイッチ（人が押すボタン）

用語Ⓣと●の使い分け

Ⓣ＝変圧器（トランス）の系統。あとに付くアルファベットが用途を表します。
●＝点滅器（スイッチ）の系統。あとに付くアルファベットが機能を表します。

なぜ？なぜ⑦が●ではないと言い切れるのか？

⑦は分電盤の中にあり、しかもブレーカーとリレーの間だからです。人が押すスイッチ（●R）や、明るさを変えるつまみ（●D）は、人の手が届く壁に付けるものです。置かれている場所から考えると、記号を暗記していなくても絞り込めます。

覚えるこの問題の覚え方

リモコン配線の3点セット＝ⓉR（トランス）→ ●R（ボタン）→ ▲（リレー）の流れで覚えます。⑦はブレーカーとリレーのあいだなので、電気を作る側＝ⓉRです。Bはベル（Bell）、Rはリモコン（Remote）と、頭文字で結びつけると忘れにくくなります。

用語対地電圧（たいちでんあつ）とは？

電線と大地（地面）のあいだの電圧のことです。電線どうしの電圧（線間電圧）とは区別して考えます。

なぜ？なぜ線間電圧ではなく対地電圧で決めるのか？

人が感電するのは、電線に触れて地面へ電気が流れるときだからです。人は地面の上に立っているので、危険の大きさを決めるのは電線と地面のあいだの電圧です。だから絶縁の基準も対地電圧で決められています。

覚える低圧電路の絶縁抵抗の最小値【暗記】

対地電圧150V以下　…　0.1MΩ以上

対地電圧150Vを超え300V以下　…　0.2MΩ以上

300Vを超えるもの　…　0.4MΩ以上

手順1　⑧の配線には二重丸のⓖの記号が付いている

手順2　凡例より二重丸のⓐ〜ⓖは単相200V回路　→　線間電圧は200V

手順3　ただしこの建物は単相3線式100/200V。中性線が接地されている

手順4　そのため200Vの回路でも対地電圧は100V　→　150V以下

手順5　よって0.1MΩ以上

なぜ？なぜ200Vなのに対地電圧が100Vなのか？

単相3線式は、中性線（まん中の線）が地面につながれているからです。上の線と中性線で100V、下の線と中性線で100V。上と下のあいだで取れば200Vになりますが、どの線を取っても、地面とのあいだは100Vにしかなりません。

これを知らないとどう間違えるのか？
「200Vだから0.2MΩ」とロを選んでしまいます。これがこの問題で起こりやすい誤答です。単相3線式の200V回路は、対地電圧100V——この1点を押さえておけば引っかかりにくくなります。なお三相200Vの回路は接地の仕方がちがい、対地電圧が200Vになるので0.2MΩが必要です。

覚えるこの問題の覚え方

「単相3線式なら、100Vも200Vも対地電圧は100V→0.1MΩ」。「三相200Vは対地電圧200V→0.2MΩ」。この2行を覚えておけば、第二種の絶縁抵抗の問題の多くに対応できます。まず丸数字を見て回路の種類を特定するのが出発点です。

用語⑨の記号を読む

四角の中にⓈ　…　箱に入った開閉器（スイッチ）。手で入り切りできる、大きな機器の元スイッチです。
傍記のf20A　…　20Aのヒューズ（fuse）が入っていることを表します。

なぜ？なぜ冷蔵庫の手前に開閉器を置くのか？

点検や修理のときに、その機器だけ電気を切るためです。分電盤まで戻らなくても、機器のそばで確実に電気を止められます。この図面では、この開閉器の先に三相200Vの冷蔵庫（回路c）がつながっています。

用語ヒューズとは？

決められた電流を超えると、中の金属が溶けて回路を切る部品です。「f20A」なら、20Aを超える電流が流れ続けると溶けて切れます。

なぜ？なぜ溶けて切れると安全なのか？

電線や機器が焼ける前に、電気の流れを止められるからです。電線には許容電流の上限があるので、それを超える電流が流れ続けると被覆が溶けて火事につながります。ヒューズは自分が先に切れることで、電線と機器を守っています。

例イ　過電流を遮断する　…　ヒューズはまさにこのための部品。→　正しい

ロ　地絡電流を遮断する　…　漏電を検出するのは漏電遮断器（E）。ヒューズにはできない。×

ハ　過電流と地絡電流の両方　…　両方できるのは過負荷保護付漏電遮断器（BE）。×

ニ　不平衡電流を遮断する　…　そういう用途の器具ではない。×

用語過電流と地絡電流のちがい

過電流＝決められた量より多く流れてしまうこと。機器のつなぎすぎ（過負荷）や、電線どうしが触れる短絡が原因です。
地絡電流＝本来の道からそれて、地面へ漏れていく電流。被覆の傷や湿気が原因で、人が触れると感電するおそれがあります。

なぜ？なぜ2つを分けて対策するのか？

検出のしかたがまったくちがうからです。過電流は「流れている量」を見れば分かりますが、地絡は行きと帰りの電流の差を見ないと分かりません。だからヒューズやB（配線用遮断器）では地絡を止められず、零相変流器（行きと帰りの電流の差を検出する部品）を内蔵したE（漏電遮断器）が必要になります。

覚えるこの問題の覚え方

記号と役目の対応を4つ覚えます——Ⓢ＋ヒューズ＝過電流／B（配線用遮断器）＝過電流／E（漏電遮断器）＝地絡／BE＝両方。「Eが付いていれば地絡が見られる」と考えると、記号を見ただけで答えが出ます。

用語心線数（しんせんすう）とは？

ケーブルの中に入っている電線の本数のことです。「2心」なら黒と白の2本、「3心」なら黒・白・赤の3本が1本のケーブルに入っています。

なぜ？なぜ「最少」と聞くのか？

必要な本数さえ通っていれば動くからです。余分に通すこともできますが、材料費も手間も増えます。試験では回路として成り立つ最小の本数を答えます。

コツ手順1　⑩は、事務所のジョイントボックスから右側の点滅器「ア3」へ向かう区間

手順2　「ア」は事務所の蛍光灯につけられた記号。傍記の「3」は3路スイッチを表す

手順3　図面には「ア3」が左右に2か所ある　→　2か所から同じ照明を入り切りする配線

用語3路スイッチとは？

1つの照明を、2か所のどちらからでも入り切りできるスイッチです。階段の上と下、長い廊下の両端などに使われます。端子は0番・1番・3番の3つあります。

なぜ？なぜ端子が3つ必要なのか？

行き先を切り替えるスイッチだからです。一般的なスイッチは「つなぐ・切る」の2択ですが、3路スイッチは0番に来た電気を、1番へ流すか3番へ流すかを切り替えます。線路の分岐器（ポイント）と同じイメージです。

用語内訳

0番へ1本　…　電源または照明につながる共通の線。
1番と3番へ2本　…　もう一方の3路スイッチへ渡る線（「渡り線」といいます）。
合わせて3本です。

なぜ？なぜ渡り線が2本要るのか？

もう片方のスイッチも、1番と3番を切り替えるからです。2つのスイッチの1番どうし・3番どうしをつないでおけば、どちらを操作しても電気の通り道がつながったり切れたりします。片方だけなら1本で足りますが、切り替えられないと2か所操作になりません。

コツ手順4　0番への1本　＋　1番・3番への2本　＝　3本

覚えるこの問題の覚え方

「3路スイッチへ行く線は3本」——これを丸暗記してかまいません。そして2つの3路スイッチのあいだ（渡り線だけの区間）は2本。この2つを区別できれば、3路まわりの本数問題の多くに対応できます。傍記の「3」を見つけたらまず図面の中でもう1つの「3」を探すのが解き方の第一歩です。
