【令和6年度】第二種電気工事士の過去問と解説【上期 学科 問11〜20】

用語アウトレットボックスとは？

電線をつなぐ場所や、器具を取り付ける場所に使う金属製の箱です。天井裏や壁の中に埋め込まれていて、電線管がこの箱に集まってきます。

なぜ？なぜ電線をつなぐのに箱が必要なのか？

電線のつなぎ目はいちばん熱を持ちやすく、いちばん危険な場所だからです。箱に入れておけば、万一発熱しても燃え広がりにくく、あとから点検するときにもふたを開ければつなぎ目にたどり着けるようになります。つなぎ目を壁の中に直接埋めてしまうことは、電気工事では認められていません。

例イ　電線の引き入れを容易にする　…　長い管の途中に箱を置くと、そこから電線を送り込めます。→　正しい

ロ　電線相互を接続する部分に用いる　…　これがいちばん代表的な使い方です。→　正しい

ハ　配線用遮断器を集合して設置する　…　ブレーカーを並べて入れる箱は分電盤です。→　不適切

ニ　照明器具の取付部で電線を引き出す　…　シーリングやローゼット（天井に照明器具を取り付けるための器具）の下地として使います。→　正しい

用語分電盤とアウトレットボックスのちがい

分電盤＝ブレーカーを並べて入れ、回路を分けるための盤。玄関や台所の壁にある、扉を開けるとスイッチがずらりと並んでいるあれです。
アウトレットボックス＝電線をつないだり、器具を付けたりするための小さな箱。

なぜ？なぜこの2つを混同してはいけないのか？

役割がまったくちがうからです。分電盤は「電気を分ける」ための設備で、アウトレットボックスは「電線をつなぐ」ための部品です。ブレーカーを入れる前提で作られていないアウトレットボックスにブレーカーを詰め込めば、熱がこもったり、操作ができなかったりします。

覚えるこの問題の覚え方

アウトレットボックスの主な用途は「つなぐ・引き入れる・器具を付ける」の3つです。「ブレーカーを入れる」が出てきたら、それは分電盤の話——このひと言で判別できます。

用語絶縁物（ぜつえんぶつ）とは？

電線のまわりを包んでいるビニルの部分のことです。ここが電気を外に漏らさない役目をしています。

なぜ？なぜ絶縁物に温度の限界があるのか？

ビニルは熱でやわらかくなり、やがて溶けたり劣化したりするからです。中の銅線は数百℃でも平気ですが、包んでいるビニルが先に傷んでしまいます。だから「電線が耐えられる温度」は、実質ビニルが耐えられる温度のことです。

用語600Vビニル絶縁電線（IV）とは？

よく使われる、1本の銅線をビニルで包んだだけの電線です。「IV」はこの電線の記号で、電線管の中に通して使います。

なぜ？なぜ「600V」と名前に付いているのか？

600Vまでの回路で使ってよいという意味です。家庭の100Vや工場の200Vはこの範囲に入るので、低圧の屋内配線では広くこれが使われます。

覚える電線の最高許容温度【暗記】

IV（600Vビニル絶縁電線）　…　60℃

VVF・VVR（ビニルシースケーブル）　…　60℃

HIV（二種ビニル絶縁電線・耐熱）　…　75℃

EM-EEF（エコケーブル）　…　75℃

CV（架橋ポリエチレンケーブル）　…　90℃

なぜ？なぜ種類によって温度がちがうのか？

包んでいる素材がちがうからです。一般的なビニルは60℃、熱に強く作ったビニル（HIV）は75℃、架橋ポリエチレンという別の材料（CV）なら90℃まで耐えます。

なぜ？なぜ耐熱温度が高いほうが有利なのか？

同じ太さでもより大きな電流を流せるからです。電流を流すと電線は熱くなりますが、耐えられる温度が高ければ、その分だけ多く流しても問題ありません。

覚えるこの問題の覚え方

「ふつうは60℃、耐熱とエコは75℃、CVは90℃」の3段で覚えます。IVとVVFという、いちばんよく使う2つが60℃——これだけは確実に。60℃と75℃を入れ替えた選択肢には注意しましょう。

用語硬質ポリ塩化ビニル電線管（VE管）とは？

灰色の、硬い塩ビでできた電線を通す管です。記号はVE。金属管とちがってさびず、切るのも曲げるのも簡単なので、屋外や湿気のある場所でよく使われます。

なぜ？なぜ電線をむき出しにせず管に通すのか？

電線を傷や水や衝撃から守るためです。また管を先に敷いておけば、あとから電線を入れ替えることもできます。

覚えるVE管を扱う3つの作業と工具【暗記】

① 切る　…　合成樹脂管用カッタ（または金切りのこ）

② 切り口を整える　…　面取器（めんとりき）

③ 曲げる　…　トーチランプで温めてから曲げる

なぜ？なぜ切ったあとに面取りが要るのか？

切ったままの管は切り口がとがっていて、電線の被覆（電線を包むビニルの皮）を傷つけるからです。面取器で内側の角を削って、なめらかにしてから電線を通します。

なぜ？なぜ被覆が傷つくと問題なのか？

被覆が破れると中の銅線が管に触れて漏電（電気が外へ漏れること）・短絡（ショート）につながるからです。面取りは省いても見た目には分かりませんが、省くとあとから事故につながりかねません。

なぜ？なぜ曲げるのに火を使うのか？

塩ビは温めるとやわらかくなる性質があるからです。冷たいまま無理に曲げると割れてしまうので、トーチランプであぶってから曲げ、冷えると形が固まります。

なぜ？なぜパイプベンダではいけないのか？

パイプベンダは金属管を曲げるための工具だからです。金属は温めなくても力で曲がりますが、塩ビは力で曲げると割れます。「金属管＝パイプベンダ／塩ビ管＝トーチランプ」と対で覚えます。

イ　パイプベンダが入っている　…　金属管用なので×

ロ　電工ナイフとパイプベンダ　…　電工ナイフは被覆をむく工具。パイプベンダも×

ハ　圧着工具が入っている　…　圧着工具は電線をつなぐ工具なので×

ニ　合成樹脂管用カッタ・面取器・トーチランプ　…　切る・整える・曲げるがそろっている

覚えるこの問題の覚え方

選択肢にパイプベンダか圧着工具が入っていたら、その時点で消せます。どちらもVE管の作業には使いません。残った組合せが「カッタ・面取器・トーチランプ」——この3点セットは、そのまま覚えてしまうのが早いです。

用語三相誘導電動機とは？

三相の電気で回るモーターのことです。工場の機械やポンプ、大きな換気扇など、力の要るところに広く使われています。

なぜ？なぜ「誘導」という名前が付いているのか？

外側のコイルが作る回転する磁石の力が、内側の回転する部分に電気を「誘い出して（誘導して）」回すしくみだからです。内側には電線をつながなくても回るので、丈夫で長持ちします。

用語始動電流とは？

モーターが動き出す瞬間だけ流れる、とても大きな電流のことです。いきなり電源につなぐと、ふだん流れる電流の4〜8倍にもなります。

なぜ？なぜ動き出すときだけ大きな電流が流れるのか？

止まっている重いものを回し始めるには大きな力が要るからです。また回り始めるまでは、モーターの中で電流をおさえる働き（逆起電力）が生まれていないので、電気がそのまま流れ込んでしまいます。

用語スターデルタ始動とは？

動き出すときだけコイルのつなぎ方をY（スター）にして電圧を下げ、回り始めたらΔ（デルタ）に切り替える始動方法です。

なぜ？なぜつなぎ方を変えると電圧が下がるのか？

Y結線にすると、コイル1個にかかる電圧が線間電圧 ÷ √3になるからです。200Vの電源でも、コイルには約115Vしかかかりません。電圧が1/√3になると電流も1/√3になり、三相全体で見ると始動電流はじか入れの約1/3にまで下がります。

覚えるスターデルタ始動でどう変わるか【暗記】

始動電流　…　1/3に小さくなる　←　これが目的

始動トルク（回そうとする力）　…　1/3に小さくなる

始動時間　…　力が弱いので長くなる

巻線に加わる電圧　…　1/√3に小さくなる

イ　始動時間が短くなる　…　力が弱くなるので、逆に長くなる。×

ロ　始動電流が小さくなる　…　これがスターデルタ始動の目的そのもの。○

ハ　始動トルクが大きくなる　…　電圧が下がるので小さくなる。×

ニ　巻線の電圧が大きくなる　…　Yにすると小さくなる。×

なぜ？なぜ、わざわざ力を弱めてまで始動電流を下げるのか？

大きな始動電流が、まわりに迷惑をかけるからです。ブレーカーが落ちたり、同じ配線につながっている照明が一瞬暗くなったりします。始動時間が多少長くなっても、電流をおさえるほうが実務では大事だと考えられています。

なぜ？なぜ回り始めたらΔに戻すのか？

Yのままでは電圧が足りず、本来の力が出せないからです。始動のときだけYで我慢して、回ってしまえばΔにして全力を出す——という使い分けです。

覚えるこの問題の覚え方

スターデルタ始動は「始動電流を小さくするため」の方法——これ1つで答えが出ます。電流・トルク・電圧はすべて「小さくなる」、時間だけ「長くなる」と覚えれば、「大きくなる」と書いてある選択肢はすべて消せます。

用語ネオン変圧器とは？

ネオン管を光らせるための、電圧をとても高くする装置です。数千〜1万ボルト以上まで上げます。看板のネオンサインに使われます。

なぜ？なぜネオンにそんな高い電圧が要るのか？

ネオン管の中はガスで、一般的な電圧では電気が通らないからです。高い電圧をかけて初めてガスの中を電気が走り、そのときに光ります。

用語高圧水銀灯とは？

体育館や道路照明に使われる、明るいランプです。点灯には安定器（あんていき）という専用の装置を組み合わせます。

なぜ？なぜ安定器が必要なのか？

水銀灯は点いたあと、放っておくと電流がどんどん増えて壊れてしまう性質があるからです。安定器が電流を一定に抑える役目をします。

用語光電式自動点滅器とは？

まわりが暗くなると自動で照明を点け、明るくなると消す装置です。庭園灯や防犯灯とセットで使います。

用語零相変流器（ZCT）とは？

漏電を見つけるための輪っか状の部品です。電線をまとめて輪の中に通し、行きと帰りの電流の差を検出します。差が出たら「どこかへ漏れている」ということなので、漏電警報器に知らせます。

なぜ？なぜ行きと帰りの差で漏電が分かるのか？

正常なら行った電気は必ず全部帰ってくるからです。帰ってくる量が少なければ、その分がどこか別のところへ漏れています。

例イ　ネオン変圧器と高圧水銀灯　…　ネオン変圧器はネオン管用。水銀灯には安定器。→　誤り

ロ　光電式自動点滅器と庭園灯　…　暗くなったら点ける、の定番の組合せ。→　正しい

ハ　零相変流器と漏電警報器　…　漏電を見つけて知らせる、セットの部品。→　正しい

ニ　スターデルタ始動装置と三相かご形誘導電動機　…　問14のとおり、始動電流を下げる組合せ。→　正しい

覚えるこの問題の覚え方

この形式の問題は「〇〇用」と名前に用途が書いてある機器に注目します。ネオン変圧器は名前のとおりネオン専用なので、ネオン以外のものと組んでいたら、その時点でそれが答えです。

用語ケーブルラックとは？

たくさんのケーブルをまとめて載せて運ぶための、はしご状の棚です。天井裏やビルの地下、工場の高いところに設置されています。

なぜ？なぜ管に通さず、棚に載せるのか？

ケーブルが何十本もあるとき、1本ずつ管に通していたら手間もお金もかかりすぎるからです。棚に載せるだけなら施工が早く、あとから増やすのも簡単です。

覚える4つの見分けポイント

ケーブルラック　…　はしご状（横棒がすき間を空けて並ぶ）で、上が開いている

金属ダクト　…　ふた付きの四角い金属の箱。中が見えない

ライティングダクト　…　細長い溝の中にレールがあり、照明を差し込んで動かせる

2種金属製線ぴ（レースウェイ）　…　細い樋（とい）状で、照明器具を吊るのに使う

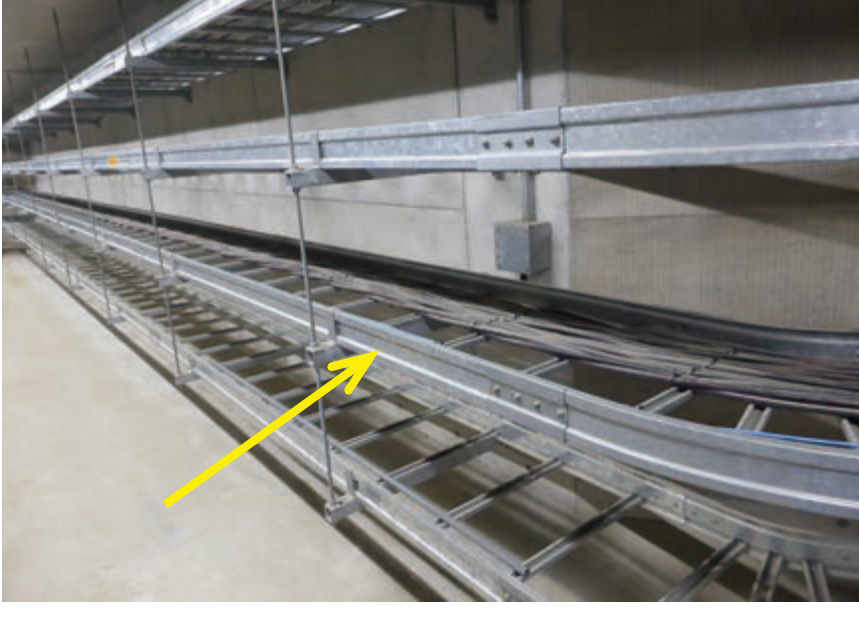

なぜ？なぜ「はしご状」だと言い切れるのか？

写真の矢印の先に、横棒がすき間を空けて等間隔に並んでいるのが見えるからです。ふたがなく、上からケーブルが載っている様子も分かります。

なぜ？なぜはしご状にしてすき間を空けるのか？

ケーブルの熱を逃がすためと、軽くするためです。密閉した箱だと熱がこもり、ケーブルに流せる電流が減ってしまいます。

覚えるこの問題の覚え方

「はしご＝ケーブルラック／ふた付きの箱＝金属ダクト／照明が動くレール＝ライティングダクト」の3つを、写真の形とセットで覚えましょう。線ぴ（せんぴ）は「ぴ」＝樋（とい）と考えると、細い溝状のものだとイメージできます。

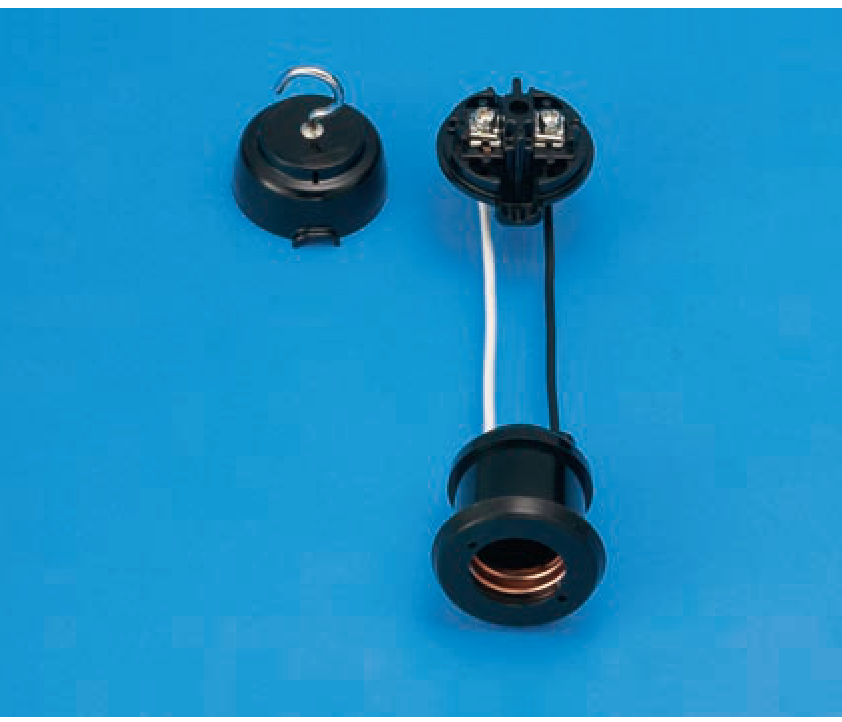

用語ソケットとは？

電球をねじ込んで取り付けるための受け口です。写真の下側にある、内側にねじ山が見える黒い部品がそれにあたります。

覚えるソケットの種類【暗記】

線付防水ソケット　…　コード（電線）が最初から付いていて、防水のゴムカバーが付く。工事現場の仮設照明に使う

キーソケット　…　横に小さなつまみ（キー）が出ていて、ひねって点け消しできる

プルソケット　…　ひも（プル）が下がっていて、引いて点け消しする

ランプレセプタクル　…　コードもつまみもひもも無く、天井や壁に直接ねじ止めする。技能試験（実際に配線を組み立てる実技の試験）の定番

なぜ？なぜ工事現場の照明にコード付き・防水なのか？

仮設の照明では、その場に吊るしてすぐ使えることが大事だからです。コードが最初から付いていれば配線工事なしで使えますし、屋外や湿った場所で使うので、防水のカバーが必要になります。

なぜ？なぜランプレセプタクルにはコードが付いていないのか？

建物に固定して使う器具だからです。天井や壁にねじで留めてから、そこへ配線をつなぎます。持ち運ぶことを前提にしていないので、コードは付いていません。

覚えるこの問題の覚え方

「コードが付いていたら線付防水ソケット」——これが最短の見分け方です。残りはつまみ＝キー／ひも＝プル／何も無い＝レセプタクルと、飛び出しているものの名前で覚えます。

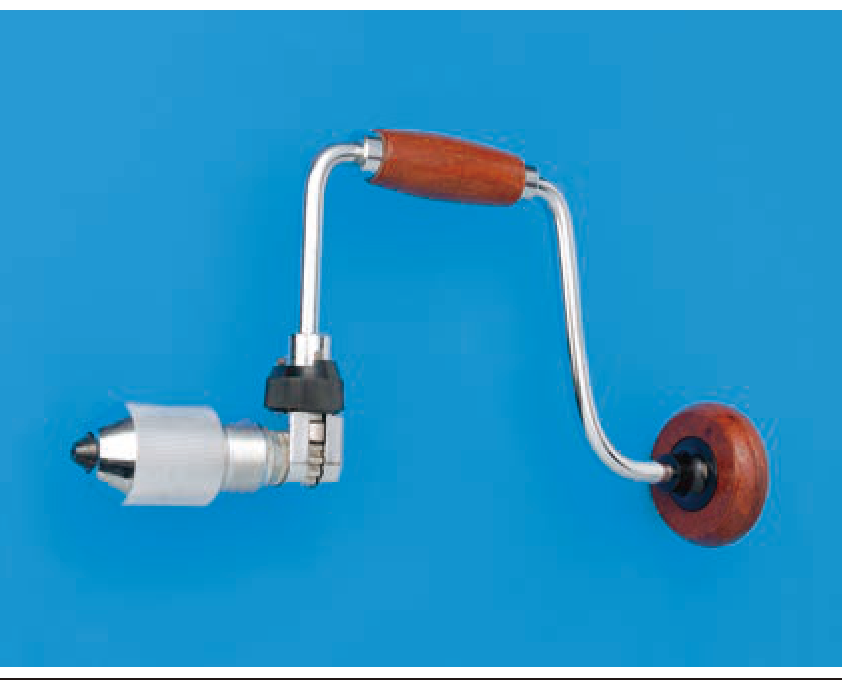

例写真の工具＝クリックボール

手でぐるぐる回して、先端に付けた刃物を回転させる工具です。「ラチェット」というしくみが入っていて、狭いところでも、往復に振るだけで一方向に回せるようになっています。

なぜ？なぜ電動ドリルではなくこの手回し工具を使うのか？

ゆっくり・強い力で・細かく回せるからです。電動工具では速すぎて削りすぎてしまう作業や、電源が取れない場所での作業に向いています。

用語リーマとは？

金属管を切ったあとの、内側のギザギザ（バリ）を削り取る刃物です。クリックボールの先端に差し込んで使います。

なぜ？なぜ金属管の内側を削る必要があるのか？

金属管を金切りのこで切ると、切り口の内側にとがったバリが残るからです。そこへ電線を通すと被覆が削れて、漏電や短絡の原因になります。この作業を面取り（めんとり）といいます。

イ　リーマと組み合わせて金属管の面取り　…　クリックボール＋リーマの定番の組合せ。○

ロ　面取器と組み合わせて…　…　面取器は塩ビ管用の手持ち工具で、クリックボールには付けない。×

ハ　羽根ぎりと組み合わせて鉄板に穴　…　羽根ぎりは木に穴をあける刃物。鉄板には使えない。×

ニ　ホルソと組み合わせてコンクリートに穴　…　ホルソは金属板に丸い穴をあける刃物。コンクリートは振動ドリル。×

用語紛らわしい3つの刃物の使い分け

リーマ＝金属管の内側のバリ取り（面取り）。
羽根ぎり＝木材に穴をあける。
ホルソ＝金属の板に大きな丸い穴をあける（分電盤の板など）。

なぜ？なぜ相手の材料まで覚える必要があるのか？

この問題のように「刃物の名前」と「あける相手」を入れ替えた選択肢が作られるからです。羽根ぎり＝木／ホルソ＝金属板／リーマ＝管の内側と、相手とセットで覚えれば引っかかりにくくなります。

覚えるこの問題の覚え方

クリックボールといえばリーマ——まずはこの1組を覚えましょう。ほかの選択肢は刃物と材料の組合せがそもそもおかしいので、「木にあける刃物で鉄板に穴」「金属用の刃物でコンクリート」と読めた時点で消せます。

用語リングスリーブとは？

電線どうしをつなぐときにかぶせる、金属の輪っかです。この中に電線の先を差し込み、専用の工具でぎゅっと押しつぶして固定します。大きさは小・中・大の3種類。

なぜ？なぜねじらずにスリーブで留めるのか？

ねじっただけでは、時間とともにゆるんで抵抗ができてしまうからです。問3で見たとおり、つなぎ目に抵抗ができると熱が出て火事につながります。金属で押しつぶせば、ゆるまず確実に接触し続けます。

用語圧着マーク（刻印）とは？

圧着工具でつぶすときに、スリーブの表面に残る文字のことです。○・小・中・大の4種類があります。あとから見て「正しい力で圧着されたか」を確認するための印です。

なぜ？なぜスリーブの大きさと刻印が別々なのか？

同じ「小」のスリーブでも、中に入れる電線の数によってつぶし方を変えるからです。1.6mmを2本だけ入れるときは、いちばん小さい「○」の位置でつぶします。つまりスリーブの種類は3つ、刻印は4つという対応になります。

覚えるリングスリーブと刻印の対応【暗記】

1.6mm × 2本　…　小スリーブ・刻印○　←　これだけが○

1.6mm × 3〜4本　…　小スリーブ・刻印小

1.6mm × 2本 ＋ 2.0mm × 1本　…　小スリーブ・刻印小

2.0mm × 2本　…　小スリーブ・刻印小

1.6mm × 1本 ＋ 2.0mm × 2本　…　中スリーブ・刻印中

1.6mm × 5〜6本　…　中スリーブ・刻印中

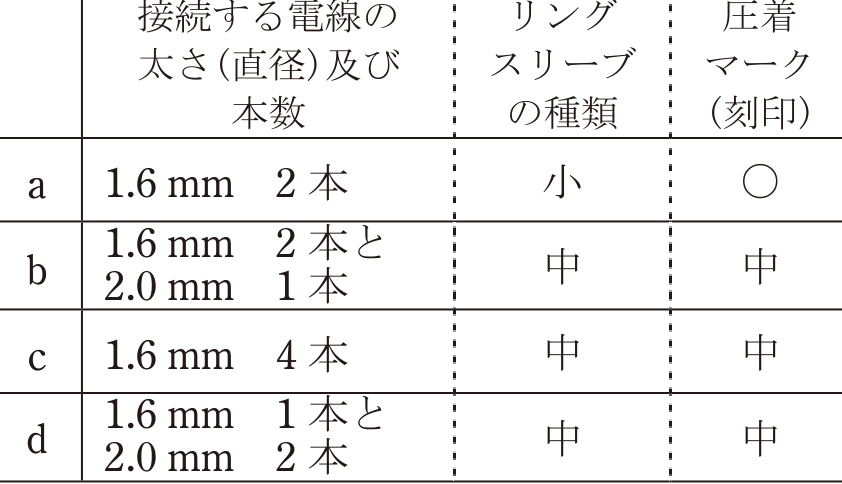

例a　1.6mm 2本 → 小・○　…　表のとおり。適切

b　1.6mm 2本と2.0mm 1本 → 中・中　…　正しくは小・小。不適切

c　1.6mm 4本 → 中・中　…　正しくは小・小。不適切

d　1.6mm 1本と2.0mm 2本 → 中・中　…　表のとおり。適切

なぜ？なぜ大きすぎるスリーブでもいけないのか？

スリーブの中に余分なすき間ができて、しっかり圧着されないからです。「大は小を兼ねる」は通用しません。技能試験でも、大きすぎるスリーブを使えば欠陥と判定されます。

なぜ？なぜ本数と太さで決まるのか？

判断の基準は入れる電線の断面積の合計だからです。1.6mmは約2mm²、2.0mmは約3.5mm²。この合計が8mm²までなら小スリーブという区切りになっています。cの1.6mm×4本は2×4＝8mm²なのでぎりぎり小、dの1.6×1＋2.0×2は2＋7＝9mm²なので中、という理屈です。

覚えるこの問題の覚え方

「1.6mmが2本のときだけ○、それ以外の小スリーブは全部『小』」——ここが最重要です。次に「2.0mmが2本以上入ったら中」と覚えると、多くの出題に対応できます。4本以下ならまず小を疑い、2.0mmが2本入っていないかを確かめる、という順で見ます。

用語ライティングダクトとは？

細長いレール状の器具で、好きな位置に照明を差し込んで動かせるものです。店舗のスポットライトや、住宅のダイニングの照明レールがこれです。「配線ダクト」「ダクトレール」とも呼ばれます。

なぜ？なぜ普通の配線ではなくレールにするのか？

照明の位置をあとから自由に変えられるからです。商品の並べ方が変わるお店では、そのたびに配線工事をせずに済みます。

覚えるライティングダクト工事の決まり【暗記】

支持点間は2m以下　…　1.5mならOK

開口部は下向き　…　上向きだとほこりや水が入る。横向きも原則不可

終端はエンドキャップでふさぐ　…　中の充電部がむき出しになるのを防ぐ

D種接地工事（機器の金属部分を地面につなぐ工事の一種）が必要。ただし対地電圧（地面との間の電圧）150V以下かつ長さ4m以下なら省略できる

造営材（柱や壁など建物の部材）を貫通してはいけない　…　壁も天井も貫通は禁止

イ　開口部を下向き・支持点間1.5m　…　2m以下なのでOK。→　適切

ロ　終端をエンドキャップで閉そく　…　決まりどおり。→　適切

ハ　全長3.5mなのでD種接地を省略　…　100V（対地電圧150V以下）かつ4m以下なので省略できる。→　適切

ニ　建造物の壁を貫通して設置　…　貫通は禁止されている。→　不適切

なぜ？なぜ壁を貫通してはいけないのか？

ライティングダクトはすき間から照明を差し込む構造で、内部に充電部（電気が来ている金属）がむき出しであるためです。壁の中に入ってしまうと、点検も掃除もできず、ほこりや湿気がたまっても気づけません。

なぜ？なぜ4m以下なら接地を省略できるのか？

短ければ、万一漏電しても人が触れる危険や被害が小さいという考え方だからです。同じ理由で、対地電圧150V以下という条件も付いています。200Vで使う場合は、長さに関係なく接地が必要です。

覚えるこの問題の覚え方

数字は「支持点間2m・接地省略は4m」の2つだけ。2mが支持、4mが接地と、小さいほうが支持だと覚えます。そして「貫通」という言葉が出てきたら、それが不適切——ライティングダクトでは貫通は常に禁止です。
