【第二種電気工事士】複線図の書き方をゼロから解説【3ステップ】
配線図の問題（問32・41・47・49）でつまずく原因の多くは、複線図（ふくせんず）を書けないことにあります。逆に、複線図さえ書ければ電線の本数もリングスリーブ（電線どうしをまとめてつなぐ金属の筒）の数も機械的に数えられます。
この記事では、電気をまったく知らない人を想定して、複線図を3ステップで書けるようにします。技能試験でも欠かせない、長く役立つ技術です。
技能試験の練習を、この1冊で回す
候補問題13問の作業手順・欠陥チェック表76項目・7週間の予定表・図解11枚・印刷用PDF／980円
最初の3章（約14,000字）は無料で読めます
単線図と複線図とは
用語単線図（たんせんず）とは？
単線図とは、配線図で使われている、電線を1本の線でまとめて描いた図です。見た目はすっきりしますが、実際に何本の電線が通っているかは分かりません。
なぜ？なぜ図面は1本の線で描くのか？
図面は「どこに何を付けるか」を伝えるのが目的で、線の本数まで描くとごちゃごちゃになるからです。本数は読む人が導き出す約束になっています。
用語複線図（ふくせんず）とは？
複線図とは、単線図を、実際の電線1本1本に分解して描き直した図です。これを書くと、何本必要か・どこで何本つなぐかがすべて見えます。
なぜ？なぜ複線図に直す必要があるのか？
電気は行きと帰りの2本がそろって初めて流れるからです。1本の線では表せない「行き帰りの道すじ」を描くのが複線図です。

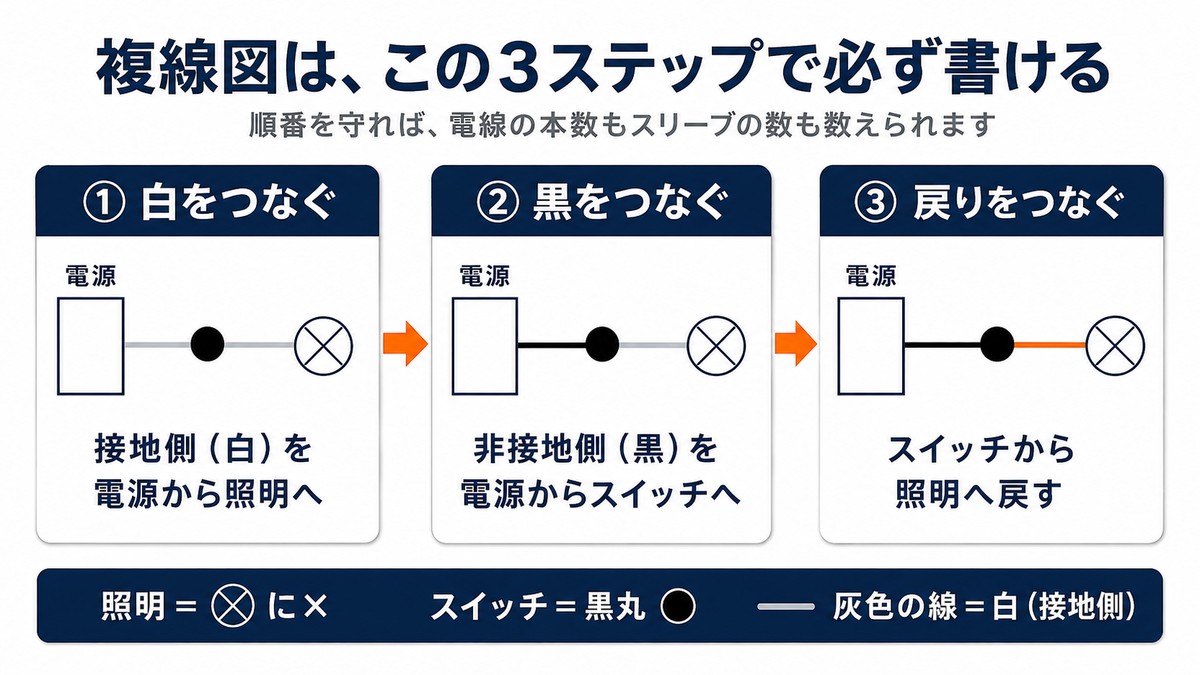

書き方は3ステップだけ
どんなに複雑な配線図でも、書く順番は同じです。白 → 黒 → 戻りの3ステップと覚えてください。
コツ複線図の3ステップ【これがすべて】
ステップ1【白】 … 電源の接地側（白線・地面につながっていて電圧がほぼない側）を、照明などの器具とコンセントへ直接つなぐ。スイッチには寄らない
ステップ2【黒】 … 電源の非接地側（黒線・電気が来ている側）を、スイッチとコンセントへつなぐ
ステップ3【戻り】 … スイッチから、そのスイッチが操作する器具へ線をつなぐ（これを戻り線と呼ぶ）
なぜ？なぜ白は器具へ直接、黒はスイッチへなのか？
スイッチを切ったとき、器具に電気が残らないようにするためです。黒（電気が来ている側）をスイッチで断ち切れば、切った瞬間に器具は完全に無電圧になります。
なぜ？なぜこの順番で書くと正しくなるのか？
もし白側にスイッチを入れると、切っても器具までは電気が来ている状態になり、電球の交換で感電するおそれがあります。この安全ルールが、複線図の書き順そのものになっているのです。
例例題：電灯1つ＋スイッチ1つ＋コンセント1つ
ステップ1 … 白を電灯とコンセントへ → 白の線が1系統
ステップ2 … 黒をスイッチとコンセントへ → 黒の線が1系統
ステップ3 … スイッチから電灯へ戻り線を1本
結果 … ジョイントボックス（電線どうしをつなぐための箱）の中で、白どうし1か所・黒どうし1か所・戻り1か所の接続ができる
3路スイッチの複線図
用語3路スイッチとは？
2か所から同じ照明を操作できるスイッチです。階段の上と下、廊下の両端などで使います。端子（電線をつなぐ差し込み口）が3つ（0・1・3）あります。
なぜ？なぜ端子が3つあるのか？
「0」の端子が電源側または器具側につながる入口で、「1」と「3」は相方の3路スイッチと結ぶ2本の連絡線です。どちらの線を通るかがスイッチで切り替わることで、2か所どちらからでも入り切りできます。
コツ3路スイッチの書き方
手順1 … 黒（非接地側）を片方の3路スイッチの「0」へ
手順2 … 2つの3路スイッチの「1」どうし・「3」どうしを2本の線で結ぶ
手順3 … もう片方の3路スイッチの「0」から器具へ戻り線
ポイント … 3路スイッチ間は必ず2本。だからこの区間の電線は2本増える
例例題：3路スイッチ2個＋照明1つを、1つのボックスで数える
ボックスに来るケーブル … 電源（白・黒の2本）、照明（2本）、3路スイッチA（3本）、3路スイッチB（3本）。合わせて10本
なぜ3路スイッチへは3本？ … 「0」の線1本＋「1」「3」の連絡線2本。だから3心ケーブル（黒・白・赤）を使う
接続1 白 … 電源の白＋照明へ ＝2本
接続2 黒 … 電源の黒＋スイッチAの「0」へ ＝2本
接続3 「1」どうし … スイッチAの1＋スイッチBの1 ＝2本
接続4 「3」どうし … スイッチAの3＋スイッチBの3 ＝2本
接続5 戻り … スイッチBの「0」＋照明へ ＝2本
結果 … 接続は5か所、どれも1.6mmが2本。2本×5か所＝10本で、来ている本数と合う。小スリーブ5個・刻印はすべて○
例この形の過去問（令和6年度上期 問49）
問い … 3路スイッチ2個と照明1つがつながる⑲のボックスで、リングスリーブの種類・個数・刻印の組合せは（電線はすべてVVF1.6）
イ 小スリーブ5個・刻印はすべて○ … ⭕正解。上の例題と同じ形
ロ 刻印○が4個 … ×。接続は5か所ある
ハ 刻印小1個＋○4個 … ×。3本以上つなぐ所は無いので、刻印小は出てこない
ニ 刻印小1個＋○3個 … ×。個数も刻印も合わない
出典：令和6年度上期 第二種電気工事士試験（学科試験）問49
4路スイッチが入るとき
3か所以上から同じ照明を操作したいときは、3路スイッチ2個のあいだに4路スイッチを入れます。複線図の書き方は、3路スイッチの延長です。
用語4路スイッチとは？
端子が4つあるスイッチです。入ってきた2本の線を「そのまま通す」か「たすきがけに入れ替える」かを切り替えます。
例4路スイッチの書き方
手順1 … 黒を、片方の3路スイッチ（A）の「0」へ
手順2 … Aの「1」「3」から出た2本を、4路スイッチの片側の2つの端子へ
手順3 … 4路スイッチのもう片側の2つの端子から、もう片方の3路スイッチ（B）の「1」「3」へ2本
手順4 … Bの「0」から照明へ戻り線。白は照明へ直接
ポイント … 4路スイッチには2本入って2本出る。だから4路スイッチへ向かう区間は4本
例この形の過去問（令和5年度上期 午後 問42）
問い … 階段の4路スイッチ「4セ」へ向かう⑫の区間に必要なケーブルは（心線数は最少）
答え … 2心のケーブル（VVF）を2本。3路スイッチAから来る2本＋3路スイッチBへ行く2本＝4本を、2心2本で通す
出典：令和5年度上期 第二種電気工事士試験（学科試験・午後）問42
複線図が書けると、何が数えられるか
例試験問題への使い方
最少電線本数（問32など） … 問われている区間を通る線を複線図で数えるだけ
リングスリーブの数（問41・47） … ボックス内の接続点の数＝スリーブの数。各接続の本数で小（2本＝刻印○／3〜4本＝小）・中（5〜6本）を選ぶ
差込形コネクタ（問49） … 接続点ごとの本数＝コネクタの穴数
注意位置表示灯（H）と確認表示灯（L）の注意
H（ホタル・切で光る）は電線が増えませんが、L（パイロット・入で光る）は接地側の線が1本増えます。
なぜ？なぜHは増えず、Lは増えるのか？
Hのランプは、スイッチの接点と横並び（並列）につなぐだけなので、線はそのまま。Lのランプは「入」のときに光らせるため、接地側（白い線）にもつなぐ必要があるのです（第10回の接点の図：1番→ランプ→3番＝白）。だからスイッチの箱へ、白を1本引っぱってきます。
例数えてみる：Hがあっても線は増えない（令和8年度上期 問32）
問い … ジョイントボックスから、「イ」「Hロ」「3ハ」の3つのスイッチへ向かう②の最少電線本数は（イ．3 ロ．4 ハ．5 ニ．6）
黒 … 3つのスイッチへ共通に電気を送る線 1本
戻り … 「イ」から1本、「ロ」から1本 2本
3路 … 「3ハ」から相手の3路スイッチへ 2本
合計 … 1＋2＋2＝5本で⭕ハ。Hは線が増えないので、白は数えない。3本・4本・6本は数え違い
出典：令和8年度上期 第二種電気工事士試験（学科試験）問32
例数えてみる：確認表示灯があると白が1本増える
回路 … 電源・照明「エ」・換気扇「オ」・スイッチの箱（エのスイッチ、オのスイッチ、オの確認表示灯）が、1つのボックスにつながる
確認表示灯のつなぎ方 … 換気扇と同じく、オの戻り線と白のあいだにつなぐ。だからスイッチの箱へも白を1本送る
接続1 白 … 電源＋照明エ＋換気扇オ＋スイッチの箱 ＝4本 → 小スリーブ・刻印小
接続2 黒 … 電源＋スイッチの箱 ＝2本 → 小・刻印○
接続3 エの戻り … スイッチ＋照明エ ＝2本 → 小・刻印○
接続4 オの戻り … スイッチ＋換気扇オ ＝2本 → 小・刻印○
結果 … 小スリーブ4個（刻印○が3個、小が1個）。同じ箱の中のスイッチ2個へは、枠の中の渡り線で黒を配るので、外から来る黒は1本
例この形の過去問（令和5年度上期 午前 問47）
問い … 風呂の近くの⑰のボックスで、リングスリーブの種類・個数・刻印の組合せは（電線はすべてVVF1.6）。回路は上の例題と同じ形
イ 小スリーブ4個（刻印○3個・小1個） … ⭕正解。白だけが4本
ロ 小スリーブ4個（刻印○2個・小2個） … ×。戻り線はスイッチから1本・器具へ1本の2本で、3本にはならない
ハ 中スリーブ1個（刻印中）＋小3個（刻印○） … ×。中は1.6mmが5本以上のとき。白は4本
ニ 中スリーブ1個（刻印中）＋小3個（刻印小） … ×。中も刻印小3個も合わない
出典：令和5年度上期 第二種電気工事士試験（学科試験・午前）問47
同じ取付枠に並んだスイッチとコンセント
1枚の取付枠にスイッチとコンセントを縦に並べて付けるとき、外から来る黒は1本です。枠の中の渡り線で、2つの器具に配ります。
用語渡り線とは？
同じ取付枠に並んだ器具どうしを、枠の中でつなぐ短い電線です。外から来る黒を1本にしたまま、スイッチとコンセントの両方へ電気を配れます。
例裏側のつなぎ方 この3つ
白（接地側） … コンセントの「W」と表示された端子（白い線をつなぐ側の印・第10回）へ
黒（非接地側） … スイッチの片方の端子へ。そこから渡り線でコンセントのもう片方の端子へ
赤（照明へ行く戻り線） … スイッチのもう片方の端子へ。これで「黒→スイッチ→赤→照明→白」の道ができる
例この形の過去問（令和5年度上期 午前 問45）
問い … 車庫の⑮（上が点滅器・下がコンセントの1枚の枠）を裏から見た結線で、正しいものは（白＝接地側、黒＝非接地側、赤＝負荷へ）
イ 黒と赤が点滅器、渡り線が点滅器の両側からコンセントへ … ×。赤と白がつながり、スイッチを入れると短絡（ショート）する
ロ 白が点滅器に入り、赤がコンセントのW端子 … ×。白をスイッチで切っている
ハ 黒→点滅器、赤→点滅器のもう一方、点滅器の黒側から渡り線→コンセント、白→コンセントのW … ⭕正解
ニ 白が点滅器、黒の渡り線がW端子側 … ×。白をスイッチで切り、白と黒の向きも逆
出典：令和5年度上期 第二種電気工事士試験（学科試験・午前）問45
3心ケーブルが枝分かれする所
3心ケーブルが1つのボックスで枝分かれするときは、同じ色どうしをつなぎます。接続の数は、心線の数と同じ3か所です。
例この形の過去問（令和6年度下期 問42）
図 … ⑫のボックスに、CV 5.5-3C（断面積5.5mm²・3心のケーブル）が3本集まる。1本が2本に枝分かれする形
手順1 … 3心なので、同じ色どうしの接続が3か所
手順2 … 1か所に集まるのは、3本のケーブルから1本ずつで5.5mm²が3本
手順3 … 5.5mm²（直径2.6mmと同じ扱い）は、2本で中、3本で大スリーブ（第14回・JIS C 2806の表）
答え … 大スリーブ3個。太い電線のときは、本数が少なくても中や大になる
出典：令和6年度下期 第二種電気工事士試験（学科試験）問42
まとめ
まとめこの記事で覚えること
複線図は白（器具・コンセントへ直接）→ 黒（スイッチ・コンセントへ）→ 戻り（スイッチから器具へ）の3ステップ
片切スイッチは黒側。切ったとき器具を無電圧にするため（両切スイッチ（2P）は2本とも切る）
3路スイッチ間は必ず2本
接続点の数＝リングスリーブ・コネクタの数
H は線が増えない／L は1本増える
3路2個＋照明1つは、ボックスの接続5か所・1.6mm×2本＝小・○
4路スイッチには2本入って2本出る（4路へ向かう区間は4本）
渡り線 白はコンセントのW、黒はスイッチと渡り線でコンセントへ、赤はスイッチから照明へ
3心の分岐は同じ色どうしで3か所
