第二種電気工事士の学科試験を、電気の知識がまったくない人でも読み進められるように1問ずつ解説します。このページは令和8年度 上期（2026年5月24日実施）の問31〜問40です。
ここからは配線図の問題です。1枚の図面を見ながら20問を答えます。図記号を知らないと1問目からつまずきやすいので、出てくる記号はすべてその場で説明します。
用語配線図の問題とは？
住宅の間取り図に、電気の配線と器具を記号で書き込んだ図面を読む問題です。実際の電気工事は、この図面をもとに行われます。
なぜ？なぜ記号で描くのか？
工事の現場では「どこに何を、どうつなぐか」を 図で共有する必要があります。文章では伝わらないので、世界共通の記号（JIS）で表すのです。
この記事で使う配線図
下の図が、問31〜問50で共通して使う配線図です。鉄筋コンクリート造の集合住宅の1戸ぶんを表しています。図の中の丸数字（①〜⑲）が、それぞれの問題で問われている場所です。
スマートフォンでは指で拡大してご覧ください。細かい記号は、各問題の解説の中でも文章で説明します。
覚える図面を読むときの前提（問題文の注意書き）
1．屋内配線は特記がなければVVFケーブルを使ったケーブル工事。
2．電線の本数や太さなど、問いに関係ない部分は省略・簡略化されている。
3．漏電遮断器は定格感度電流30mA・動作時間0.1秒以内。
6．ジョイントボックスを通る電線はすべてそこで接続されている。
この記事の問題はどこから？
問題文・図・解答は、試験を実施している一般財団法人 電気技術者試験センターが公表しているものです。
出典：令和8年度上期第二種電気工事士試験（学科試験）
問31
分野：配線図（小勢力回路）重要度 ★★☆
①で示す部分の小勢力回路で使用できる電圧の最大値［V］は。
答え・解説を見る
この問題は何を聞いているの？
「小勢力回路で使ってよい電圧の上限は何ボルトか」という問題です。図を細かく読まなくても、数字を1つ覚えていれば答えられます。
用語小勢力回路（しょうせいりょくかいろ）とは？
小勢力回路とは、チャイム・インターホン・リモコンスイッチなど、ごく小さな電力しか使わない配線のことです。変圧器（電圧を変える装置）で電圧を下げて使います。
なぜ？なぜゆるい決まりでよいのか？
電圧が低く電流も小さいので感電や火災の危険がとても小さいからです。そのため、一般的な屋内配線よりゆるい決まりで工事できます。
覚える小勢力回路の決まり
使用電圧は60V以下。さらに、変圧器の一次側は300V以下、二次側の短絡電流（線どうしが直接つながったときに流れる大きな電流）は決められた値以下である必要があります。
なぜ？なぜ60Vが境目なのか？
60Vを超えると人体に危険が及ぶため、ここが線引きになっています。
図の①は玄関のチャイムまわりの配線です。よって答えはニの60Vです。
覚えるこの問題の覚え方
小勢力回路＝60V以下。この形で出題されることが多いので、数字を覚えておけば1点につなげやすい問題です。似た数字（24V・30V・40V）が並びますが、上限は60Vと押さえておきましょう。
問32
分野：配線図（最少電線本数）重要度 ★★★
答え・解説を見る
この問題は何を聞いているの？
「②の場所を通る電線は、最低でも何本必要か」という問題です。配線図でいちばん難しいタイプですが、数え方の順番を覚えれば解けます。
用語心線（しんせん）とは？
心線とは、ケーブルの中に入っている1本1本の電線のことです。「最少電線本数（心線数）」とは、そのケーブルの中に最低何本の線が必要かという意味です。
なぜ？なぜ本数を求める必要があるのか？
ケーブルは外から見ると1本ですが、中には2本・3本の線が入っています。必要な本数が分かれば、使うケーブルの種類が決まるのです。
用語非接地側電線と接地側電線とは？
非接地側電線（黒） … 電気が来ているほうの線。スイッチはこちらに入れる。
接地側電線（白） … 大地につながっているほうの線。そのまま器具へ行く。
なぜ？なぜスイッチは黒い線に入れるのか？
スイッチを接地側に入れると、スイッチを切っても器具に電気が残り、電球を交換するときに感電します。だからスイッチは必ず非接地側（黒）と決まっています。
本数の数え方
コツこの順番で数える
手順1 その区間の先に何があるかを見る（スイッチか、器具か、両方か）
手順2 電源の線が何本通るかを数える（非接地側・接地側）
手順3 スイッチから器具へ戻る線を、スイッチの数だけ数える
手順4 3路スイッチ（階段の上と下など、離れた場所から同じ照明を入り切りできるスイッチ）があれば、対になる相手へ2本を追加する
②の場所を数える
②は、ジョイントボックス（b）から、3つ並んだスイッチへ向かう区間です。図を拡大すると、そのスイッチは上から「イ」「Hロ」「3ハ」の3つだと分かります。
例②を通る線の内訳
非接地側電線 1本 … 3つのスイッチへ共通に電気を送る線
「イ」のスイッチから器具へ戻る線 1本
「ロ」のスイッチから器具へ戻る線 1本
「3ハ」（3路スイッチ）から、対になるもう1つの3路スイッチへ 2本
合計 1＋1＋1＋2 ＝ 5本
例「H」の記号があっても線は増えないの？
H＝位置表示灯（ホタルスイッチ）です。スイッチを切っているときに、スイッチ自体が光るものです。表示灯はスイッチと並列に入っているので、電線は増えません。
なぜ？なぜHは増えず、Lは増えるのか？
一方でL＝確認表示灯（パイロットスイッチ）は「入」のときに光り、接地側電線が別に必要になるので線が1本増えます。HとLで扱いが違う点に注意しましょう。
よって答えはハの5本です。
覚えるこの問題の覚え方
「電源1本＋スイッチの数だけ戻り＋3路があれば＋2本」が基本形です。そしてH（ホタル）は増えない、L（パイロット）は増える。この2点で、本数問題の多くが解けます。
問33
分野：配線図（点滅器の図記号）重要度 ★★★
③で示す図記号の器具の種類は。
イ．遅延スイッチ
ロ．熱線式自動スイッチ
ハ．位置表示灯を内蔵する点滅器
ニ．確認表示灯を内蔵する点滅器
答え・解説を見る
この問題は何を聞いているの？
「③の場所に描かれている図記号は、どんなスイッチか」という問題です。図をよく見ると、点滅器の記号のとなりに「L」という文字が書かれています。
用語点滅器（てんめつき）とは？
点滅器とは、いわゆるスイッチのことです。図記号は黒丸（●）で表します。
なぜ？なぜ「点滅器」と呼ぶのか？
照明を点けたり消したりする＝点滅させる器具、という意味の呼び名です。
用語傍記（ぼうき）とは？
傍記とは、図記号のそばに書かれた小さな文字のことです。その器具の種類や性能を表します。
なぜ？なぜ文字を添えて区別するのか？
同じ「黒丸」でも中身はさまざま。記号を何種類も作ると覚えきれないので、基本の記号＋文字で区別するしくみになっています。
点滅器の傍記 覚える4つ
例スイッチの傍記
H … 位置表示灯を内蔵する点滅器（ホタルスイッチ）。切っているときに光る。暗い場所でスイッチの位置が分かる。
L … 確認表示灯を内蔵する点滅器（パイロットスイッチ）。入れているときに光る。消し忘れ防止。
A … 自動点滅器。明るさで自動的に入り切りする。
T … タイマ付スイッチ（遅延スイッチ）。
覚えるHとLの覚え方
H＝ホタル。ホタルは暗いところで光る → 切のときに光る。
L＝パイロット。パイロットランプは動いていることを知らせる → 入のときに光る。
なぜ？なぜ語呂で覚えるとよいのか？
この2つは入れ替えて出題されることがあります。語呂で結び付けておくと本番で迷いにくくなります。
③の傍記はLなので、確認表示灯を内蔵する点滅器です。よって答えはニです。
覚えるこの問題の覚え方
H＝切で光る（ホタル）／L＝入で光る（パイロット）。この1行を覚えておくと、本数問題（問32）でも役立ちます。
👉 この分野をもっとくわしく【第二種電気工事士】配線図の図記号の読み方をゼロから解説問34
分野：配線図（コンセントの図記号）重要度 ★★★
④で示す図記号の器具の種類は。
イ．接地極付接地端子付漏電遮断器付コンセント
ロ．接地極付コンセント
ハ．接地極付接地端子付コンセント
ニ．接地端子付コンセント
答え・解説を見る
この問題は何を聞いているの？
「④の場所の図記号は、どんなコンセントか」という問題です。図を見ると、コンセントの記号のそばに「EET」と「EL」という文字が書かれています。
用語コンセントの図記号
コンセントは二重丸（◎）を横に倒したような記号で表し、傍記でその種類を区別します。
なぜ？なぜ傍記で区別するのか？
コンセントには接地極付き、防雨形、抜け止め形などたくさんの種類があり、記号だけでは区別できないからです。
コンセントの傍記 覚える5つ
例コンセントの傍記
E … 接地極付（アース用の極が付いている）
ET … 接地端子付（アース線をネジで留める端子が付いている）
EET … 接地極付＋接地端子付（両方ある）
EL … 漏電遮断器付
WP … 防雨形（屋外用） ／ LK … 抜け止め形
用語接地極と接地端子のちがい
接地極 … 差込口そのものにアース用の穴がある。プラグを差せば自動でアースがつながる。
接地端子 … ネジで留めるアース線用の端子が別についている。洗濯機のアース線をネジで留める、あの端子です。
なぜ？なぜ2種類のアースがあるのか？
機器によってプラグにアース極があるものと、アース線が1本出ているものの両方があるためです。どちらにも対応できるよう両方を備えたものを、EETと書き表します。
④の傍記はEETとELの両方なので、接地極付＋接地端子付＋漏電遮断器付のコンセントだと分かります。よって答えはイです。
覚えるこの問題の覚え方
E＝極、T＝端子（Terminal）、L＝漏電（Leakage）と分解して読むと、組合せが増えても対応できます。EET＋EL＝全部入りと考えれば選択肢イが選べます。
問35
分野：配線図（照明の図記号）重要度 ★★★
⑤で示す部分にペンダントを取り付けたい。図記号は。
答え・解説を見る
この問題は何を聞いているの？
「ペンダントを取り付けるとき、図面にはどの記号を書くか」という問題です。照明器具の図記号を4つ見分ける力が問われます。
用語ペンダントとは？
ペンダントとは、天井からコードで吊り下げる照明器具のことです。ダイニングのテーブルの上によく吊るされています。
なぜ？なぜ「ペンダント」と呼ぶのか？
「ペンダント（首飾り）」のようにぶら下がっているのが名前の由来です。
照明器具の図記号 この4つを見分ける

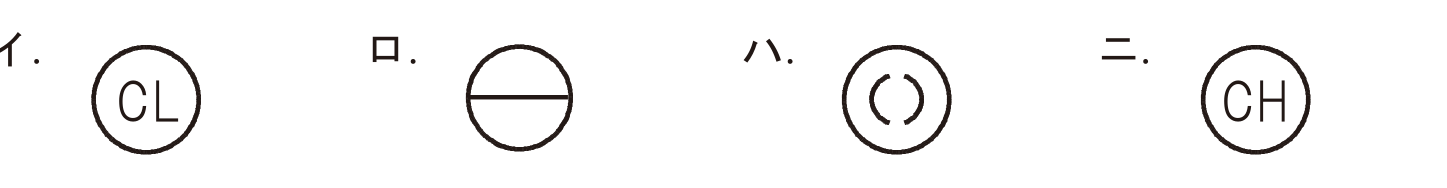

例選択肢の記号の意味
イ CL … シーリングライト（天井に直接付ける丸い照明）。CL＝CeiLing。
ロ 丸に横線 … ペンダント。これが正解。
ハ 丸の中に（ ） … 引掛シーリング（照明を引っ掛ける天井の受け口）。
ニ CH … シャンデリヤ。CH＝CHandelier。
よって答えはロです。
覚えるこの問題の覚え方
アルファベットが書いてあるものは、その英語の頭文字です（CL＝シーリング、CH＝シャンデリヤ）。文字がない「丸に横線」がペンダント、と覚えてください。
問36
分野：配線図（エアコンの図記号）重要度 ★★☆
⑥で示す部分はルームエアコンの屋内ユニットである。その図記号の傍記表示は。
答え・解説を見る
この問題は何を聞いているの？
「ルームエアコンの屋内ユニットは、図面でどう書くか」という問題です。
用語ルームエアコンの図記号
エアコンはRCと書きます。Room air Conditioner の略です。
さらに屋内機か屋外機かを傍記で区別します。
なぜ？なぜ屋内機と屋外機を区別するのか？
エアコンは室内機と室外機の2台で1組です。図面上でどちらかを示さないと、工事のときに取り違えるからです。
例エアコンの傍記
I … 屋内ユニット（室内機）。Indoor の頭文字。
O … 屋外ユニット（室外機）。Outdoor の頭文字。
B … 配線用遮断器（別の記号です）
⑥は屋内ユニットと問題文に書かれているので、傍記はI。よって答えはハです。
覚えるこの問題の覚え方
I＝Indoor（屋内）／O＝Outdoor（屋外）。英語のまま覚えるのが近道です。数字の1（いち）や0（ゼロ）と見間違えないように注意してください。
問37
分野：配線図（コンセントの極配置）重要度 ★★★
答え・解説を見る
この問題は何を聞いているの？
「⑦のコンセントは、差込口がどんな形をしているか」という問題です。図の⑦には「250V」と接地極付を表すEが書かれています。
用語極配置（きょくはいち／刃受）とは？
極配置とは、コンセントの差込口の穴の形と並び方のことです。電圧と電流の大きさによって形が決められています。
なぜ？なぜ差込口の形が決まっているのか？
形を変えておくことで、100V用の機器を200Vのコンセントに誤って差し込めないようにしているのです。安全のための仕組みです。
穴の形の読み方 これだけ覚える
コツコンセントの差込口の見分け方
穴が縦向きに2つ … 100V用（125V）
穴が横向きに2つ … 200V用（250V）
下に丸い穴やU字の穴がある … 接地極付（アース用）
T字型の穴が混ざる … 20A用（15A・20A兼用）
選択肢を1つずつ確かめる

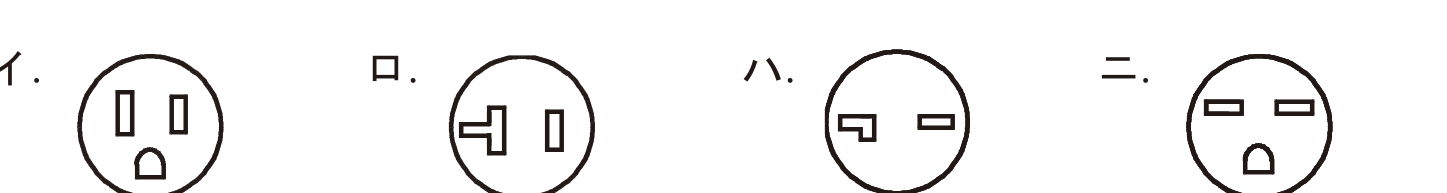

イ 誤り … 穴が縦向き＋接地極。100V・15A・接地極付です。電圧が違います。
ロ 誤り … T字の穴があるので20A兼用（100V）です。
ハ 誤り … 穴は横向きで200V用ですが、接地極の穴がありません。
ニ これが正しい … 穴が横向き2つ＝200V用、さらに下に接地極の穴がある。⑦の「250V」「E（接地極付）」に一致します。
よって答えはニです。
覚えるこの問題の覚え方
縦なら100V、横なら200V。丸い穴があれば接地極付。この2つを押さえれば、極配置の問題の多くに対応できます。図の「250V」は200V用という意味（250Vはコンセントの定格電圧の表記）である点にも慣れておいてください。
問38
分野：配線図（コンセントの傍記）重要度 ★★☆
⑧で示す器具は抜け止め形の防雨形コンセントである。その図記号の傍記表示は。
答え・解説を見る
この問題は何を聞いているの？
「抜け止め形の防雨形コンセントは、図面でどう書くか」という問題です。問題文にすでに「抜け止め形」と書かれているので、その傍記を答えます。
用語抜け止め形コンセントとは？
プラグを差し込んで回すとロックされ、簡単には抜けないコンセントです。
なぜ？なぜ抜けないようにするのか？
掃除機のコードを引っかけただけで抜けてしまうと困る場所（冷蔵庫、ポンプ、屋外の機器など）で使われます。不意に電源が切れると危険な機器を守るためです。
用語防雨形コンセントとは？
雨がかかっても大丈夫なように作られたコンセントです。ふたが付いています。図記号の傍記はWP（Weather Proof）。
なぜ？なぜ屋外用が必要なのか？
屋外やベランダで使うためです。一般的なコンセントに水が入るとショート（電気が近道をして一気に流れること）や漏電（電気が外へ漏れること）を起こします。
傍記を覚える
用語コンセントの傍記（この問題に関係するもの）
LK … 抜け止め形。LocK（ロックする）から。
WP … 防雨形。Weather Proof（天候に強い）から。
E … 接地極付 ／ ET … 接地端子付
T … 引掛形（ひっかけ形。回してロックするタイプの業務用）
問題は「抜け止め形」の傍記を聞いているので、答えはロのLKです。
コツ図に「WP」も書いてあるのはなぜ？
⑧のコンセントは抜け止め形であり、かつ防雨形だからです。だから図にはLKとWPの両方が書かれます。この問題はそのうち「抜け止め形」のほうを聞いているのです。
なぜ？なぜ傍記を並べて書くのか？
1つの器具が複数の性能を持つときは、傍記を並べて書く決まりだからです。
覚えるこの問題の覚え方
LK＝ロック＝抜け止め、WP＝防雨。英語の意味で覚えると、似た記号が並んでも取り違えにくくなります。
問39
分野：配線図（絶縁抵抗）重要度 ★★★
⑨で示す部分の電路と大地間の絶縁抵抗として，許容される最小値［MΩ］は。
答え・解説を見る
この問題は何を聞いているの？
「⑨の回路の絶縁抵抗は、最低いくつあればよいか」という問題です。基準の数字を3つ覚えていれば解けます。
用語絶縁抵抗とは？
電線から大地（地面）へ、どれだけ電気が漏れにくいかを表す値です。単位はMΩ（メガオーム）。大きいほど漏れにくく、良い状態です。
なぜ？なぜ工事のあとに必ず測るのか？
電線をおおうビニルが古くなったり傷ついたりすると、そこから電気が漏れます。漏れれば感電や火災になるため、工事のあとに必ず測るのです。
用語対地電圧とは？
対地電圧とは、電線と大地とのあいだの電圧を指します。単相3線式100/200Vでは、200Vの機器を使っていても対地電圧は100Vです。
なぜ？なぜ200Vでも対地電圧は100Vなのか？
単相3線式は中性線が接地されているため、外側の線と大地のあいだは100Vしかないからです。感電の危険は対地電圧で決まるので、基準もこれで分けられています。
覚える基準は3つだけ
覚える絶縁抵抗の基準値
使用電圧300V以下 かつ 対地電圧150V以下 … 0.1MΩ以上
使用電圧300V以下 でも 対地電圧150V超 … 0.2MΩ以上
使用電圧300V超 … 0.4MΩ以上
⑨はリビングの100V回路です。使用電圧100V・対地電圧100Vなので、あてはまるのはいちばん上の行。よって答えはイの0.1MΩです。
覚えるこの問題の覚え方
0.1・0.2・0.4の順に、100V／200V（対地150V超）／300V超と対応させて覚えます。住宅の100V回路はいつも0.1MΩと押さえておけば、配線図の問題でも素早く答えられます。
問40
分野：配線図（照明の図記号）重要度 ★★☆
⑩で示す図記号の器具の種類は。
イ．引掛シーリング(丸)
ロ．シーリング(天井直付)
ハ．天井コンセント(引掛形)
ニ．埋込器具
答え・解説を見る
この問題は何を聞いているの？
「⑩の図記号は、どんな照明器具か」という問題です。図の⑩は「DL」と書かれた丸い記号を指しています。
用語DLとは？
DLとは、ダウンライトのことです。Down Light の略で、天井に埋め込んで取り付ける照明を指します。
なぜ？なぜ天井に埋め込むのか？
天井に穴をあけて器具を埋め込むので、出っぱりがなくすっきり見えるのが特長です。廊下や玄関でよく使われます。
選択肢を1つずつ確かめる
イ 誤り … 引掛シーリング（丸）は、照明器具を引っ掛けるための天井の受け口です。照明そのものではありません。
ロ 誤り … シーリング（天井直付）は、天井の表面に直接付ける照明です。埋め込みではありません。
ハ 誤り … 天井コンセント（引掛形）も受け口の一種です。
ニ これが正しい … 埋込器具＝ダウンライト（DL）。天井に埋め込む照明です。
よって答えはニです。
覚えるこの問題の覚え方
DL＝ダウンライト＝埋込器具。「天井に付ける」のがシーリング、「天井に埋める」のがダウンライト、と対で覚えておきましょう。
📝 読んだあとは、解いて確かめる
令和8年度 上期 第二種電気工事士 学科（全50問）を、1問ずつ解いて答え合わせ
全50問。選択肢を選ぶとその場で正解・不正解と解説が出ます。登録も料金もいりません。
ドリルで解く →
配線図の前半（問31〜40）は、図記号と傍記を知っているかで差がつきます。覚えることは多く見えますが、英語の頭文字と結び付けるとぐっと覚えやすくなります。
まとめこの10問で持ち帰りたいこと
小勢力回路＝60V以下
H＝切で光る（ホタル）／L＝入で光る（パイロット） … 本数問題でも使う
E＝接地極／ET＝接地端子／EL＝漏電遮断器付／WP＝防雨／LK＝抜け止め
I＝屋内機／O＝屋外機（エアコン）
コンセントの穴 縦＝100V／横＝200V／丸い穴＝接地極付
住宅の100V回路の絶縁抵抗は0.1MΩ以上
DL＝ダウンライト＝埋込器具
