【第二種電気工事士】検査と測定器のきほんをゼロから解説

竣工検査（しゅんこうけんさ）とは？

配線工事が終わったあと、電気を通す前に安全を確かめる検査です。

なぜ電気を通す前に検査するのか？　配線の間違いは、電気を通した瞬間に感電・火災・機器の故障を起こすからです。壁の中の配線は完成後は見えないので、通電前の検査が最後の砦になります。

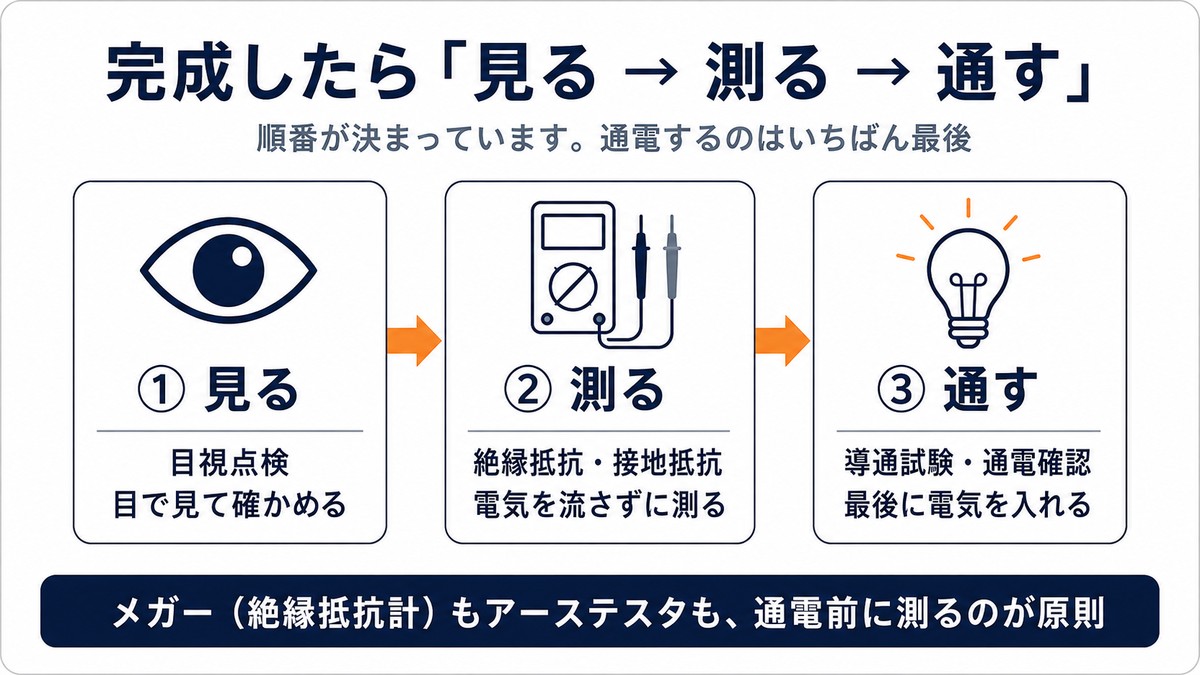

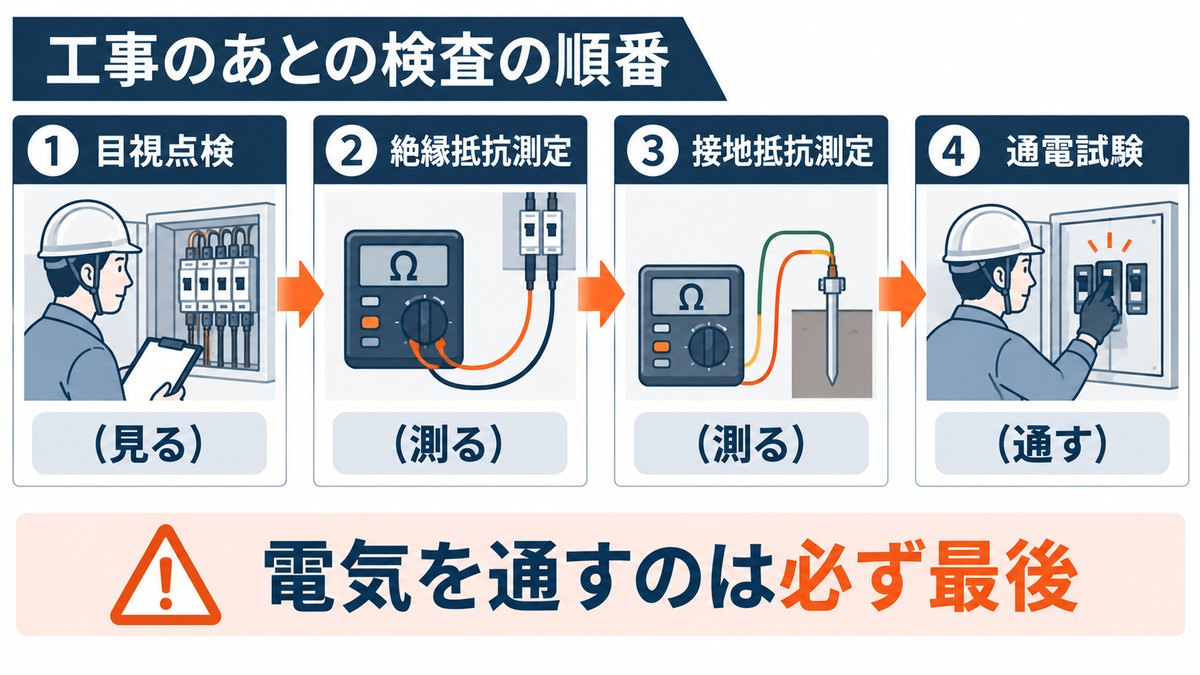

検査の順番【この流れで覚える】

手順1　目視点検　…　図面どおりに施工されているか、目で確かめる

手順2　絶縁抵抗測定　…　電気が漏れない状態かを測る

手順3　接地抵抗測定　…　アースがきちんと大地につながっているかを測る

手順4　通電試験　…　最後に電気を通して、正しく動くか確かめる

覚え方　…　「見る → 測る → 通す」。電気を通すのは必ず最後

絶縁抵抗計（メガー）とは？

電線から電気が漏れないかを調べる測定器です。単位はMΩ（メガオーム）。電池で直流の高い電圧をかけて、漏れの少なさを測ります。

なぜ高い電圧をかけて測るのか？　ふつうのテスタの弱い電圧では、小さな絶縁の傷を見つけられないからです。わざと高めの電圧をかけて、それでも漏れないことを確かめます。

絶縁抵抗の基準値【0.1／0.2／0.4】

使用電圧300V以下 かつ 対地電圧150V以下（住宅の100V回路など）　…　0.1MΩ以上

使用電圧300V以下 でも 対地電圧150V超（三相200Vなど）　…　0.2MΩ以上

使用電圧300V超　…　0.4MΩ以上

停電できなくて測れないときは？

絶縁抵抗の測定は回路を停電させて行いますが、どうしても停電できない場合は、漏えい電流が1mA以下であることを確認すればよい、と決められています。

なぜ漏えい電流で代用できるのか？　絶縁抵抗と漏れ電流は表裏の関係だからです。漏れがごくわずか（1mA以下）なら、絶縁は保たれていると判断できます。

接地抵抗計（アーステスタ）とは？

アース（接地）がどれだけスムーズに電気を大地へ逃がせるかを測る測定器です。補助接地棒を2本地面に打ち、本体とあわせて3点で測る（3極法）のが基本です。

なぜ補助接地棒が2本必要なのか？　大地への流れやすさは、比べる相手（基準点）がないと測れないからです。補助の棒2本がその基準の役割をします。測定前には地電圧が小さいことも確認します。

接地抵抗の基準値

D種（300V以下の機器）　…　100Ω以下

D種で、0.5秒以内に切れる漏電遮断器を付けた場合　…　500Ω以下まで緩和

C種（300V超の低圧）　…　10Ω以下

写真問題はここで決まる

回路計（テスタ）　…　赤と黒のテスト棒。電圧・抵抗・導通を測る万能選手。絶縁抵抗は測れない

絶縁抵抗計（メガー）　…　テスタに似るがMΩ目盛り。漏れにくさを測る

接地抵抗計　…　補助接地棒2本と3本の線が付属。アースの効きを測る

クランプ形電流計　…　先端に開く輪。電線を挟むだけで電流が測れる。回路を切らずに測れるのが強み

検相器　…　3色のクリップ。三相の順番（相回転）を調べる

検電器　…　ペン型。電気が来ているかどうかだけを調べる

照度計　…　白い半球のセンサー。明るさ（ルクス）を測る

電力量計　…　家の外の電気メーター。使った合計（kWh）を測る

クランプで「漏れ電流」を測るときの注意

ふつうの負荷電流は1本だけ挟みますが、漏れ電流を調べるときはその回路の電線を全部まとめて挟みます。

なぜ全部まとめて挟むと漏れが分かるのか？　行きと帰りの電流は打ち消し合ってゼロになるはずだからです。全部挟んでゼロにならなければ、その差が漏れている量だと分かります。

この記事で覚えること

検査の順番は「見る→測る→通す」。通電は必ず最後

絶縁抵抗　0.1／0.2／0.4MΩ。停電できなければ漏えい電流1mA以下

接地抵抗　D種100Ω（0.5秒漏電遮断器で500Ω）

輪＝クランプ／棒2本＝テスタ／棒＋MΩ＝メガー／クリップ3色＝検相器

漏れ電流は全部まとめて挟む
