【令和7年度】第二種電気工事士の過去問と解説【上期 学科 問11〜20】

用語ねじなしボックスコネクタとは？

ねじなしボックスコネクタとは、ねじなし電線管（電線を通して守る金属の管。E管）を金属製のボックスにつなぐための接続部品のことです。ねじなし電線管は管の表面にねじが切られていないので、ねじ込んで固定する代わりに、横から止めネジで締め付けて固定します。

なぜ？なぜ「ねじなし」の管が使われるのか？

現場でねじを切る手間がなく、施工が早いからです。そのぶん接続には、この問題のような専用のコネクタを使います。

用語止めネジは「ねじ切れるまで」締める

止めネジの頭は、決められた力で締めると頭がポキッと折れる（ねじ切れる）ように作られています。頭が折れたら「正しい強さで締まった」という合図です。

なぜ？なぜわざわざ頭が折れるように作られているのか？

締め付けが弱いと、管とボックスの間の電気的なつながり（接地＝漏れた電気を地面に逃がすための通り道）が不完全になるからです。頭が折れるまで締めることで、誰が施工しても確実な締め付けトルク（ねじを締める力の強さ）が得られるようになっています。

コツ選択肢を1つずつ確かめる

イ　正しい　…　接地用のボンド線をつなぐ端子が付いている

ロ　正しい　…　まさにねじなし電線管とボックスの接続に使う部品

ハ　これが誤り　…　止めネジは頭部がねじ切れるまで締め付けるのが正しい施工。「ねじ切らないように」は逆

ニ　正しい　…　管の端で電線が傷つかないよう絶縁ブッシングを付けて使う

覚えるこの問題の覚え方

「ねじなしコネクタの止めネジは、頭が取れて一人前」。この逆を突く出題が定番で、令和8年度上期にもほぼ同じ選択肢が出ています。

用語コードの許容電流

電気器具に付いている柔らかい電線をコードといいます。許容電流は0.75mm²＝7A、1.25mm²＝12A、2.0mm²＝17Aです。この3つは暗記しておきましょう。

なぜ？なぜコードは屋内配線より許容電流が小さいのか？

コードは細い銅線をより合わせた柔らかい構造で、熱に弱いゴムやビニルで覆われているからです。同じ太さでも、壁の中の電線より流せる電流は控えめに決められています。

用語ワット（W）とアンペア（A）の関係

電力P ＝ 電圧V × 電流Iです。逆に言えば、電流 ＝ 電力 ÷ 電圧。定格電圧100Vなら、電流は「ワット数を100で割るだけ」で出ます。

なぜ？なぜ100Vだと計算がすぐできるのか？

割る数が100なので、ワット数の下2桁を消すだけだからです。1,000W→10A、1,500W→15A、と暗算できます。

手順1　1.25mm²コードの許容電流　＝　12A（暗記）

手順2　各器具の電流　＝　600W→6A／1,000W→10A／1,500W→15A／2,000W→20A

手順3　12A以下でいちばん大きいもの　＝　1,000W（10A）

覚えるこの問題の覚え方

コードは「ナナ・ジュウニ・ジュウナナ」（0.75＝7A・1.25＝12A・2.0＝17A）。100Vならワット数の下2桁を消して電流に直し、許容電流と比べるだけです。

用語選択肢に出てくる工具の役割

リード型ねじ切り器＝金属管の先にねじを切る工具。合成樹脂管用カッタ＝塩ビ管を切る専用ばさみ。パイプベンダ＝金属管を曲げる工具。ボルトクリッパ＝太い線材やボルトを切断する大きなはさみ。

なぜ？なぜ工具の組合せ問題がたびたび出るのか？

現場で間違った工具を使うと管や電線を傷めるからです。試験では「金属用の工具×樹脂の工事」のような材質のミスマッチを見抜けるかが問われます。

コツ選択肢を1つずつ確かめる

イ　誤り　…　ねじ切り器は金属管用。合成樹脂管にねじは切らない

ロ　誤り　…　合成樹脂管用カッタは塩ビ管用。ライティングダクト（金属レール）には使わない

ハ　これが正しい　…　金属管を曲げるのがパイプベンダ。正しいペア

ニ　誤り　…　ボルトクリッパは切断工具。金属線ぴ（配線カバー）の施工に曲げ・切断で使う工具ではない

覚えるこの問題の覚え方

工具問題は「金属もの＝ねじ切り器・パイプベンダ・リーマ」「樹脂もの＝ガストーチ・樹脂管カッタ」と材質でグループ分けして覚えると、初見のペアでも判断できます。

用語三相かご形誘導電動機とは？

三相かご形誘導電動機とは、工場で広く使われている三相交流（三本の電線で送る交流の電気）で回るモーターのことです。内部の回転子（回転する部分）がリスのかご（かご形）に似ていることから、この名前が付きました。構造が単純で丈夫なのが特長です。

なぜ？なぜ「誘導」という名前なのか？

回転する磁石の力（回転磁界）が、かご形の導体に電気を誘い起こして（誘導して）回す仕組みだからです。磁石にくっついて回るのではなく、少し遅れて追いかけるように回ります。

覚える回転速度の公式

同期速度N_s［min⁻¹］＝ 120 × 周波数f ÷ 極数p。min⁻¹は「1分間あたりの回転数」という意味です。実際の回転速度は、これよりわずかに遅くなります（この遅れを「滑り」といいます）。だから問題文も「最も近い」という聞き方をしています。

なぜ？なぜ極数が多いほど遅く回るのか？

極数とはモーター内部の磁石のN極・S極の数です。極が多いほど、電気1周ぶんで磁界が進む角度が小さくなり、小刻みにしか回らない＝ゆっくり回ることになります。

手順1　公式に代入　＝　120 × 50 ÷ 6

手順2　120 × 50 ＝ 6,000

手順3　6,000 ÷ 6 ＝ 1,000min⁻¹

覚えるこの問題の覚え方

「イチニーマル・エフ・ワル・ピー」（120f÷p）を覚えておけば得点につながります。2極・50Hzなら3,000、4極なら1,500、6極なら1,000。60Hz（西日本）になると1.2倍になる点も出題されます。

用語各機器の相棒

光電式自動点滅器＝明るさを感知して照明を自動でON/OFFするセンサー。屋外の庭園灯や防犯灯とペア。零相変流器＝漏電（電気の漏れ）を検出するセンサーで、漏電警報器とペア。ネオン変圧器＝ネオン管を光らせる高電圧を作る専用変圧器。スターデルタ始動装置＝三相モーターを穏やかに始動させる装置。

なぜ？なぜネオン変圧器とメタルハライドランプは組めないのか？

ネオン変圧器の相棒はネオン管（看板のガラス管）だけだからです。メタルハライドランプは競技場などで使う高輝度ランプで、点灯には専用の安定器（ランプに流れる電流を調整する装置）を使います。「高い電圧っぽい者どうし」で並べたひっかけです。

コツ選択肢を1つずつ確かめる

イ　正しい組合せ　…　暗くなったら庭園灯を点ける、の定番ペア

ロ　正しい組合せ　…　零相変流器が漏電を検出し、警報器が鳴らす

ハ　これが誤り　…　ネオン変圧器の相手はネオン管。メタルハライドランプの相手は安定器

ニ　正しい組合せ　…　スターデルタ始動は三相かご形誘導電動機の始動方法

覚えるこの問題の覚え方

組合せ問題は「ネオン変圧器の相手はネオン管だけ」を軸に覚えるのが効率的です。ここを崩した選択肢が、年度を変えて何度も出題されています。

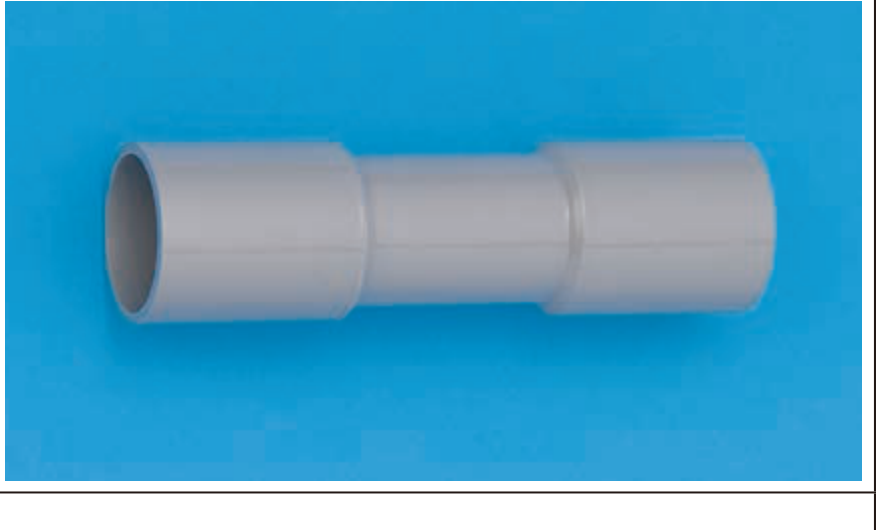

用語TSカップリングとは？

TSカップリングとは、硬質ポリ塩化ビニル電線管（VE管）どうしをつなぐための部品です。両側から管を差し込み、接着剤で固定します。VE管は硬い塩ビのまっすぐな管で、屋外の配管などに使われます。

なぜ？なぜ「硬い管用」と見分けられるのか？

写真の部品がまっすぐで硬そうな筒だからです。じゃばら状の柔らかい管（PF管・CD管）用のコネクタは、管をつかむための凹凸やナット状の部分が付いています。ツルッとした単純な筒＝硬い管どうしの接続、と覚えます。

コツ選択肢を1つずつ確かめる

イ　これが正しい　…　VE管どうしをつなぐTSカップリング

ロ　誤り　…　金属管と塩ビ管をつなぐ部品ではない

ハ　誤り　…　PF管どうしならPFカップリング（凹凸付き）を使う

ニ　誤り　…　PF管とCD管の接続も専用のコンビネーションカップリングを使う

覚えるこの問題の覚え方

樹脂系の接続部品は「ツルッとした筒＝VE管用（TS）」「じゃばらをつかむ凹凸付き＝PF・CD管用」という見た目の違いで判別します。写真鑑別でたびたび出題される部品です。

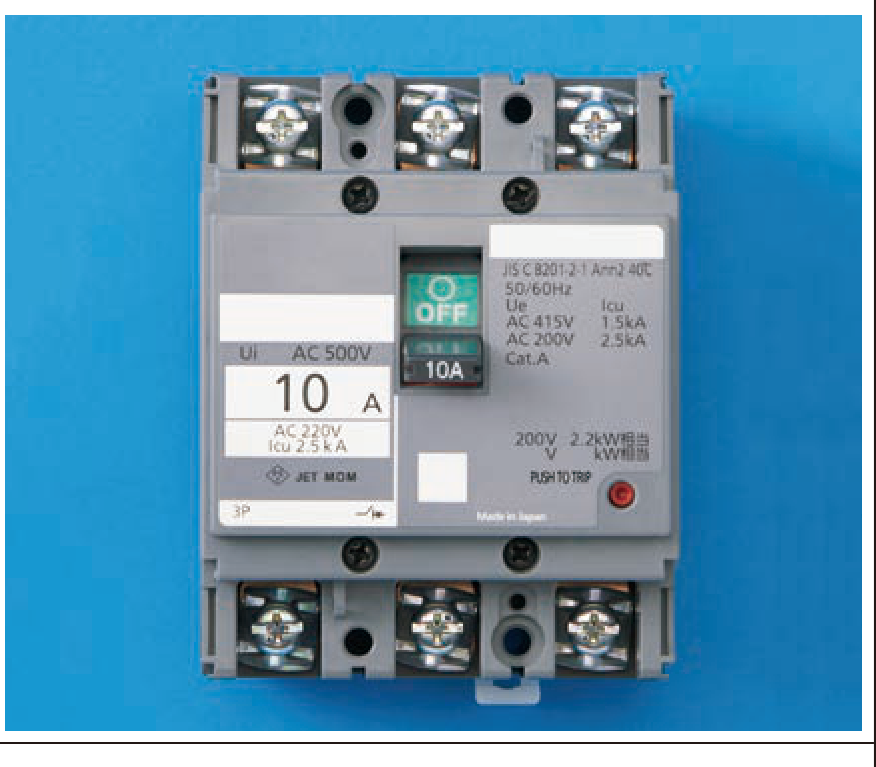

覚える見分けのポイントはラベルの表示

写真の機器には「AC500V」「10A」「200V 2.2kW相当」などの表示があり、漏電関係の表示（定格感度電流◯mA・テストボタン）がありません。kW表示はモーターの容量を示すので、これはモーターを守るための配線用遮断器（モータブレーカ）です。

なぜ？なぜ「mA表示がない＝漏電遮断器ではない」と言えるのか？

漏電遮断器は何mAの漏れで動作するか（定格感度電流）が命の仕様だからです。その表示と動作確認用のテストボタンが必ず付いています。写真にはどちらも無いので、漏電用ではないと判断できます。

コツ選択肢を1つずつ確かめる

イ　誤り　…　漏電警報器は鳴らすだけの機器で、形も異なる

ロ　誤り　…　電磁開閉器はON/OFFの押しボタンで遠隔操作する開閉器。形が異なる

ハ　これが正しい　…　kW相当表示付き＝電動機保護兼用の配線用遮断器

ニ　誤り　…　漏電遮断器なら◯mA表示とテストボタンがあるはず

覚えるこの問題の覚え方

ブレーカー系の写真は「mA表示＋テストボタン→漏電遮断器」「kW相当表示→電動機保護兼用」の2つの目印で判別します。この目印は配線図問題（問41など）でも同じように使えます。

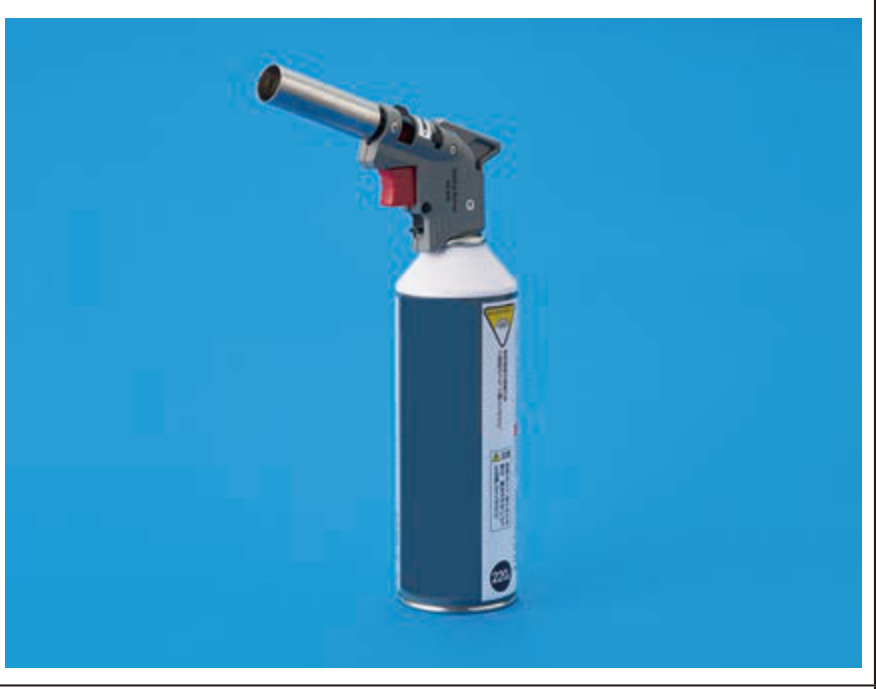

用語ガストーチランプとVE管の曲げ加工

硬質ポリ塩化ビニル電線管（VE管）は硬くて常温では曲がりませんが、熱を加えるとやわらかくなる性質があります。そこでガストーチランプであぶって温めてから曲げ、形を作ります。

なぜ？なぜ金属管にはトーチを使わないのか？

金属管は多少あぶった程度ではやわらかくならないからです。金属管の曲げはパイプベンダ（てこの力で曲げる工具）を使います。「樹脂は熱で・金属は力で」が曲げ加工の大原則です。

コツ選択肢を1つずつ確かめる

イ　これが正しい　…　VE管をあぶってやわらかくして曲げる

ロ　誤り　…　金属管の曲げはパイプベンダ

ハ　誤り　…　PF管はもともと自由に曲がる可とう管。曲げ加工は不要

ニ　誤り　…　ライティングダクトは曲げ加工をする部材ではない

覚えるこの問題の覚え方

「樹脂は熱で・金属は力で」。トーチランプを見たらVE管、パイプベンダを見たら金属管。問13とこの問題は同じ知識の裏表です。

覚える電線接続の3大ルール

①電気抵抗を増加させない（増加ゼロが原則）。②引張強さを20％以上減少させない（減少は19％までセーフ。引張強さとは、引っ張ったときに切れずに耐える力のこと）。③接続部分はもとの絶縁物と同等以上のもので十分に被覆する。

なぜ？なぜ抵抗は「増加ゼロ」なのに、強さは「2割まで減ってよい」のか？

抵抗が増えると、問3で見たように接続点が発熱して火災のもとになるからです。一方、引張強さは接続の構造上どうしても少し落ちるため、実害のない範囲（2割未満）まで許容されています。

コツa〜dを1つずつ判定する

a　適切　…　同等以上の絶縁効力で十分に被覆　→　ルール③どおり

b　適切　…　引張強さ10％減　→　20％未満なのでセーフ

c　不適切　…　電気抵抗5％増　→　増加は1％でもアウト

d　適切　…　抵抗を増加させなかった　→　ルール①どおり

覚えるこの問題の覚え方

「抵抗は増やすな・強さは2割まで・被覆は同等以上」。数字のひっかけとして「抵抗が◯％増加」が混ぜられることが多いので、抵抗だけはゼロ基準だと覚えてください。

覚えるケーブル工事の数字ルール

①支持点（ケーブルを固定する位置）間の距離は2m以下（接触防護措置＝人が簡単に触れないようにする対策を施した場所で垂直に取り付ける場合は6m以下）。②曲げ半径はケーブル外径（仕上がり外径）の6倍以上。③コンクリートへの直接埋設は不可（臨時配線を除く）。

なぜ？なぜ曲げ半径に下限があるのか？

きつく曲げると、中の絶縁被覆が引き伸ばされて傷ついたり、銅線が変形したりするからです。外径の6倍以上のゆるやかなカーブなら傷めずに曲げられます。6倍以上なら8倍でも10倍でもOKです。

コツ選択肢を1つずつ確かめる

イ　誤り　…　垂直＋接触防護措置ありでも支持点間は6m以下。8mはオーバー

ロ　誤り　…　弱電流電線（電話線など）と同じ管に入れるのは不可。誘導や事故防止のため分離する

ハ　誤り　…　コンクリート壁への直接埋設は臨時配線以外は不可

ニ　これが正しい　…　曲げ半径は外径の6倍以上が条件。8倍は余裕で合格

覚えるこの問題の覚え方

ケーブル工事は「支持2m（垂直＋防護で6m）・曲げ6倍以上・直埋NG・弱電と同居NG」。「6倍ちょうどじゃないから誤り」と考えないこと。6倍“以上”なら何倍でも適切です。
