【令和8年度】第二種電気工事士の過去問と解説【上期 学科 問11〜20】

合成樹脂管工事とは？

電線をプラスチック（合成樹脂）のパイプの中に通して配線する工事です。金属の管より軽く、さびず、加工しやすいのが特長です。

なぜプラスチックの管を使うのか？　金属管はじょうぶですが重く、さびる場所には向きません。湿気の多い場所や、腐食しやすい場所ではプラスチックの管が使われます。

硬質ポリ塩化ビニル電線管（VE管）とは？

合成樹脂管の代表格で、かたくてまっすぐなプラスチックのパイプです。記号でVEと書きます。曲げたいときは火であぶってやわらかくしてから曲げます。

なぜ曲げるのに手間がかかるのか？　かたいぶんまっすぐな配管がきれいに決まり、外からの力にも強いからです。そのかわり自由に曲がらないので、曲げ加工や接続部品が必要になります。

カップリングとは？

管と管をまっすぐつなぐための、短い筒状の部品です。パイプの継ぎ手だと思ってください。
TSカップリングは、このVE管どうしを接着剤でつなぐための部品です。

なぜ管をつなぐ部品が必要なのか？　電線管は決まった長さ（4mなど）で売られているため、長い距離を配管するには必ずつなぎ足す必要があるからです。

イ　これが正しい　…　「硬質ポリ塩化ビニル電線管相互を接続する」＝VE管どうしをつなぐ。TSカップリングの役割そのものです。

ロ　誤り　…　管をボックスに接続するのは「コネクタ」の役割です。

ハ　誤り　…　管の切り口を保護するのは「ブッシング」の役割です。

ニ　誤り　…　種類の違う管どうしをつなぐのは「コンビネーションカップリング」の役割です。

この問題の覚え方

カップリング＝同じ種類の管どうしをつなぐ。「相互」という言葉が選択肢にあれば、それがカップリングの説明です。種類が違う管どうしなら「コンビネーション」が頭に付く、と覚えてください。

ゴムコードとは？

電気器具についているやわらかい電線のことです。ここでは絶縁物（電線をおおう部分）が天然ゴムでできたものを指します。

なぜ器具にはやわらかい電線を使うのか？　アイロンや電気ポットのように動かして使う器具には、かたい電線ではなくやわらかいコードが必要だからです。

公称断面積0.75mm²とは？

コードの中の銅線を輪切りにした面積です。0.75mm²はかなり細い部類で、許容電流は7Aと決められています。

なぜ細い電線に上限があるのか？　細い電線にたくさん電流を流すと発熱して、ゴムが溶けたり焦げたりするからです。太さごとに流してよい上限が決まっています。

ゴムコード・ビニルコードの許容電流

0.75mm² ＝ 7A　（この問題で使う数字）

1.25mm² ＝ 12A

2.0mm² ＝ 17A

手順1　電力の式を思い出す　…　電力［W］ ＝ 電圧［V］ × 電流［A］

手順2　あてはめる　…　100V × 7A ＝ 700W

手順3　選択肢と比べる　…　700W以下で、いちばん大きいものを選ぶ

選択肢のふるい分け

イ　150W　…　700W以下だが、もっと大きいものがある

ロ　600W　…　700W以下で、これがいちばん大きい　→　正解

ハ　1 500W　…　700Wを大きく超える　→　使えない

ニ　2 000W　…　さらに超える　→　使えない

この問題の覚え方

0.75mm²＝7A＝700Wまで。この1本だけ覚えておけば即答できます。問われているのが「使える最も大きいもの」なので、上限を超えない中でいちばん大きい選択肢を選ぶ点にも注意してください。

ノックアウトパンチャとは？

金属の板に、きれいな丸い穴をあける工具です。分電盤の箱（キャビネット）に電線管を通す穴をあけるときに使います。

なぜドリルではいけないのか？　ドリルで大きな穴をあけるとふちがギザギザになり、電線を傷つけます。パンチャは油圧などで一気に打ち抜くので、切り口がきれいに仕上がります。

羽根ぎり（はねぎり）とは？

木に穴をあけるためのきりです。羽根のような刃が回って木を削ります。木造の天井板や柱に電線管を通す穴をあけるときに使います。

なぜ木専用の刃を使うのか？　木は金属より柔らかいので、木専用の刃のほうが速くきれいにあきます。

張線器（ちょうせんき／シメラー）とは？

たるんだ電線を引っぱって、ピンと張るための工具です。

なぜ電線を張る必要があるのか？　電線がたるんでいると風で揺れて、こすれて傷むからです。屋外の引込線などで必ず使います。

プリカナイフとは？

プリカチューブ（金属可とう電線管）を切るための専用ナイフです。プリカチューブはらせん状に巻いた、曲げられる金属の管のことです。

なぜ専用のナイフが必要なのか？　「可とう（かとう）」は曲げられるという意味です。自由に曲げられる管なので、切るときも専用の刃が必要になります。

イ　正しい　…　金属のキャビネットに穴 → ノックアウトパンチャ。金属板の穴あけ専用です。

ロ　正しい　…　木造天井板に穴 → 羽根ぎり。木の穴あけ専用です。

ハ　正しい　…　電線のたるみを取る → 張線器。名前のとおり「線を張る器具」です。

ニ　これが誤り　…　薄鋼電線管（かたい金属のパイプ）を切るのにプリカナイフは使えません。プリカナイフは曲がる管を切る道具です。かたい金属管は金切りのこ（パイプカッタ）で切ります。

この問題の覚え方

工具問題は「名前の中に用途が書いてある」ことが多いです。張線器＝線を張る、プリカナイフ＝プリカを切る。名前と対象物がずれている選択肢を探せば、たいてい正解にたどりつきます。

三相かご形誘導電動機とは？

工場やビルでいちばん多く使われているモーターのことです。ポンプ、送風機、エレベーターなど、あらゆる場所で回っています。
「三相」＝3本の電線で動く。「かご形」＝内部の回転部分が鳥かごのような形をしている、という意味です。

なぜこの形がいちばん使われるのか？　構造が簡単で壊れにくく、値段も安いからです。ブラシなどの消耗部品がないので、ほとんど手入れがいりません。

回転速度と周波数の関係

モーターの回る速さは電源の周波数で決まります。周波数が高いほど速く回り、低いほど遅く回ります。
日本では東日本が50Hz、西日本が60Hzです。

なぜ周波数で回転の速さが変わるのか？　モーターの中では、電気の向きが入れかわるのに合わせて磁石の力が回っています。入れかわりが速い（＝周波数が高い）ほど、その回転も速くなるのです。

イ　正しい　…　負荷（仕事の重さ）が増えると、回転速度はやや落ちます。自転車で坂道に入ると少し遅くなるのと同じです。

ロ　正しい　…　動き始めの一瞬は通常の4〜8倍の電流が流れます。これを始動電流といいます。

ハ　これが誤り　…　60Hzから50Hzに変わると、周波数が下がるので回転速度も下がります。「増加する」は逆です。

ニ　正しい　…　3本の電線のうちどれか2本を入れかえると、逆回転します。これは現場でよく使う知識です。

この問題の覚え方

周波数と回転速度は同じ方向に動く（周波数が下がれば速度も下がる）。逆回転させたいときは3本のうち2本を入れかえる。この2つが定番の出題ポイントです。

低圧進相コンデンサとは？

力率を良くするために取り付けるコンデンサのことです。「進相（しんそう）」は電流のタイミングを進めるという意味です。

なぜ「進める」必要があるのか？　モーターは電流のタイミングが遅れる性質があります。そこで反対に進める部品を足して、ちょうど打ち消し合わせるのです。

力率（りきりつ）とは？

電源から流れ出た電流のうち、実際に仕事をしている割合です。100％に近いほど無駄がないことを表します。

なぜムダな電流が生まれるのか？　モーターには行ったり来たりするだけで仕事をしない電流が必要です。この電流も電線を流れるので、電線を太くしなければならず、損失も増えます。だから減らしたいのです。

力率を改善すると

電源から流れる電流が減る　…　ムダな電流が消えるため

電線を細くできる　…　流れる電流が減るため

電気の損失が減る　…　電線での発熱が減るため

電気料金が下がることがある　…　力率が良いと割引される契約があるため

イ　これが正しい　…　力率の改善が進相コンデンサの目的です。

ロ　誤り　…　振動を防ぐ部品ではありません。振動対策は据付けや防振ゴムの仕事です。

ハ　誤り　…　周波数は電力会社が決めるもので、コンデンサでは変えられません。

ニ　誤り　…　回転速度は周波数と負荷で決まります。コンデンサでは変わりません。

この問題の覚え方

コンデンサが出てきたら「力率改善」。第二種電気工事士の試験では、コンデンサの目的を問う問題の答えはほぼ力率改善だと思って差し支えありません。

この写真は何？

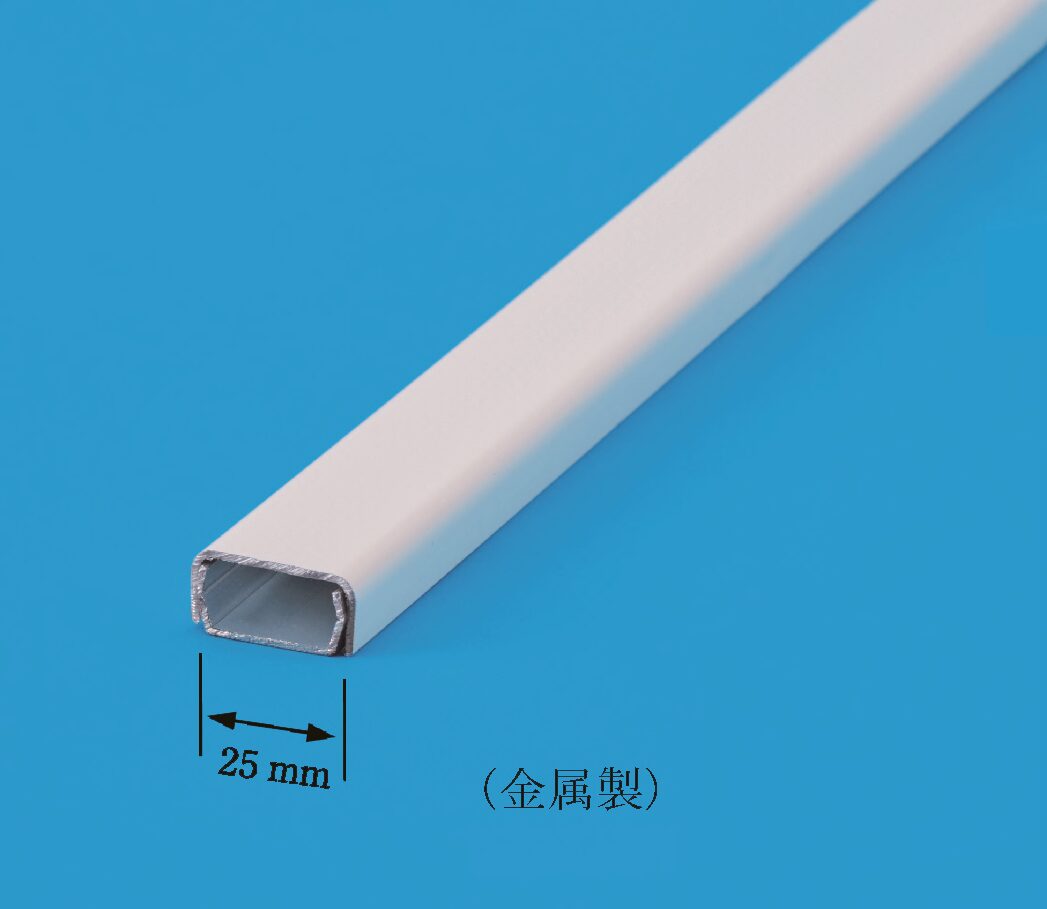

金属線ぴ（きんぞくせんぴ）です。メタルモールとも呼ばれます。壁や天井の表面に取り付けて、その中に電線を通す、細長い金属のカバーです。

なぜ壁の表面に取り付けるのか？　壁の中に配線できない場所（すでに完成した部屋の壁など）で、電線を露出させずに、見た目よくまとめるために使います。

紛らわしい4つの違い

金属線ぴ　…　断面が四角くて平たい、樋のような形。幅40mm以下と小さい。写真はこれ

金属ダクト　…　同じ四角い形だがはるかに大きい箱（幅5cmを大きく超える）。たくさんの電線をまとめて通す。

金属管　…　丸いパイプ。断面が円形。

金属可とう電線管　…　らせん状で、自由に曲がる金属の管。じゃばらのような見た目。

この問題の覚え方

形と大きさで見分けるのがコツです。丸ければ管、四角ければ線ぴかダクト。四角いもののうち小さければ線ぴ、大きければダクト。曲がるなら可とう電線管。この順番で考えれば迷いません。

この写真は何？

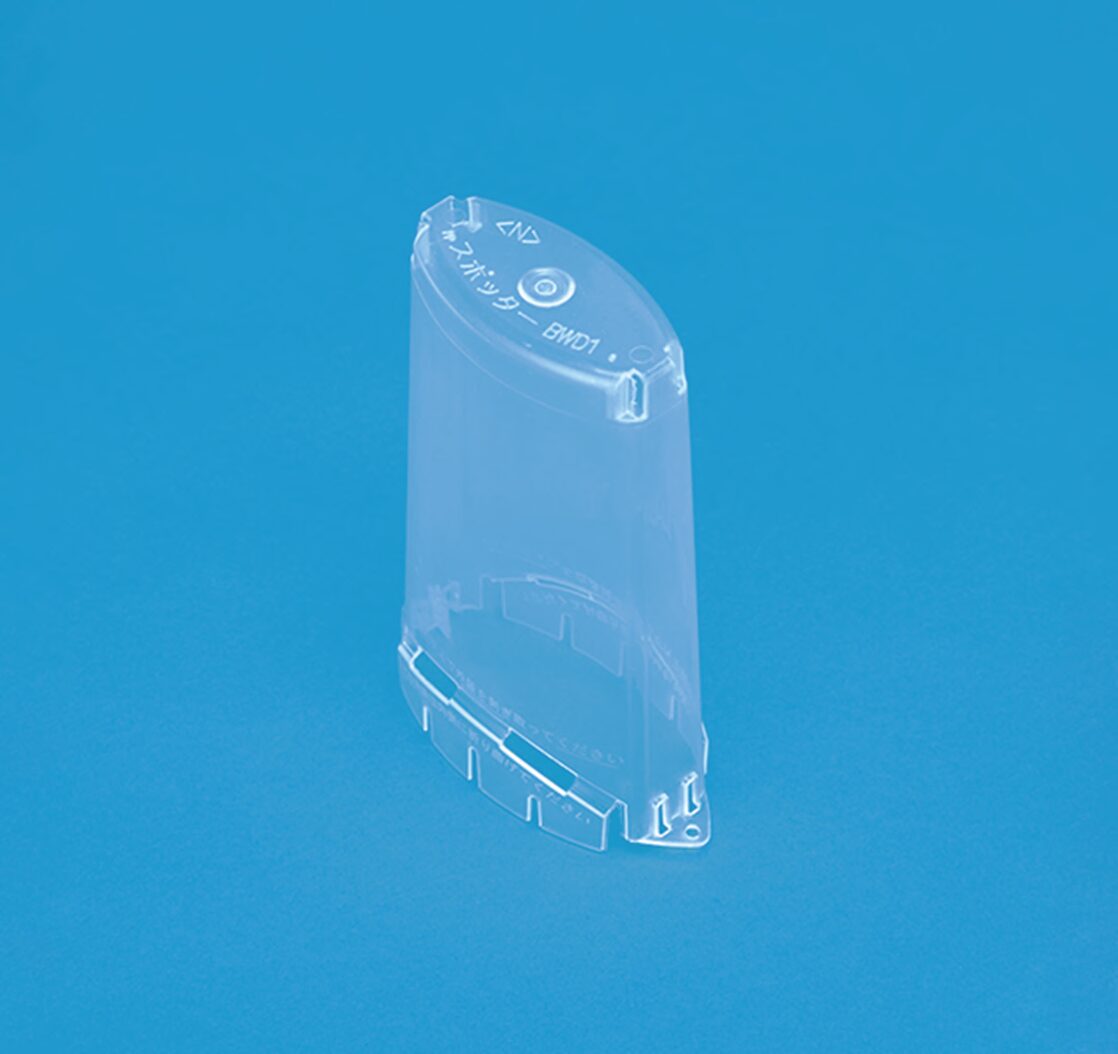

VVF用ジョイントボックスです。電線どうしをつないだ部分を覆って保護する、透明なカバーです。

なぜ透明なつくりなのか？　電線をつないだ部分はむき出しのままだと危険です。かといって完全に隠すと点検できません。透明にすることで、外から接続の状態を確認できるのがこの部品の利点です。

VVFケーブルとは？

住宅の配線でいちばん多く使われている平べったいケーブルです。Vinyl（ビニル）＋Vinyl＋Flat（平形）の頭文字です。

なぜ住宅ではこのケーブルが使われるのか？　安くて扱いやすく、住宅の屋内配線のほとんどがこれだからです。試験でも技能試験でも主役の材料です。

ジョイントボックスとは？

電線どうしを接続する場所を収める箱のことです。「ジョイント＝つなぐ」「ボックス＝箱」そのままの意味です。

なぜ接続部分を箱に収めるのか？　電気工事では接続部分は必ず箱の中に収めることが決められています。むき出しの接続は、ほこりや水で漏電・火災につながるからです。

イ　これが正しい　…　VVFケーブルを接続する箇所に用いる。まさにこの部品の役目です。

ロ　誤り　…　スイッチやコンセントを取り付けるのはスイッチボックス（塗代カバー）の役目です。

ハ　誤り　…　合成樹脂管工事で使うのはPVCボックスなど別の部品です。

ニ　誤り　…　天井からコードを吊り下げるのは引掛シーリングなどの役目です。

この問題の覚え方

透明な箱が出てきたらVVF用ジョイントボックス。透明なのは中の接続を外から確認できるようにするため、という理由まで覚えておくと、選択肢に迷いません。

この写真は何？

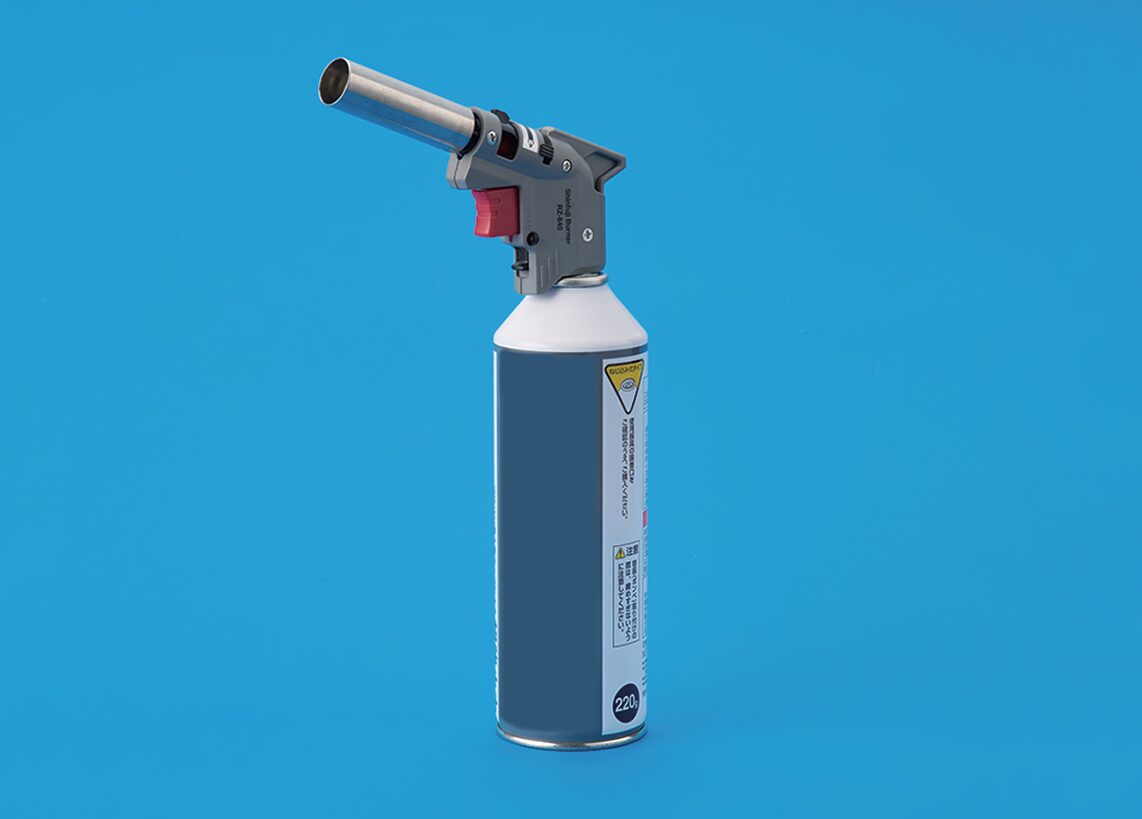

ガストーチランプです。カセットガスに火をつけて、強い炎を出す道具です。

なぜ電気工事で火を使うのか？　電気工事ではプラスチックの管をあぶってやわらかくし、曲げるために使います。

硬質ポリ塩化ビニル電線管（VE管）とは？

かたくてまっすぐなプラスチックのパイプです。そのままでは手で曲げられません。

なぜ熱を加えてから曲げるのか？　かたいので配管がきれいに決まる反面、曲げるには熱を加えてやわらかくする必要があります。ここでガストーチランプの出番になります。

VE管を曲げる手順

手順1　ガストーチランプで管をまんべんなくあぶる

手順2　やわらかくなったら曲げたい角度に曲げる

手順3　そのまま冷えて固まるのを待つ

イ　これが正しい　…　硬質ポリ塩化ビニル電線管の曲げ加工。熱でやわらかくして曲げます。

ロ　誤り　…　合成樹脂製可とう電線管（PF管・CD管）はもともと曲がるので、熱は不要です。

ハ　誤り　…　ライティングダクトは曲げて使うものではありません。

ニ　誤り　…　金属管を曲げるのはパイプベンダという別の工具です。金属は火であぶっても手では曲がりません。

この問題の覚え方

火が出る工具＝プラスチックの管を曲げる、てこの形の工具（パイプベンダ）＝金属の管を曲げる。材質によって道具が違う、と押さえておけば確実です。

絶縁処理とは？

電線をつないでむき出しになった部分を、テープなどで覆って電気が漏れないようにする作業です。

なぜテープを巻く必要があるのか？　つないだ部分は銅がむき出しです。そのままだと触れば感電し、金属に触れれば漏電・火災になります。もとの電線と同じくらいの絶縁性能まで戻す必要があります。

リングスリーブ（E形）とは？

電線どうしをつなぐときに使う小さな金属の筒です。電線を差し込んで専用の圧着工具でギュッとつぶして固定します。

なぜねじって巻くだけではいけないのか？　ねじって巻くだけでは接触が悪くなって発熱します。金属の筒で圧着すれば、しっかり密着して緩みません。

差込形コネクタとは？

電線を差し込むだけでつながる部品です。透明・半透明のプラスチックでできています。

なぜ差し込むだけでつながるのか？　中に金属のバネが入っていて、差し込むと自動でくわえ込む構造だからです。本体そのものが絶縁物なので、テープを巻く必要がありません。

テープ巻きの決まり

ビニルテープ（厚さ約0.2mm）　…　半幅以上重ねて2回（4層）以上巻く

厚さ約0.5mmのテープ（自己融着性絶縁テープ・黒色粘着性ポリエチレン絶縁テープなど）　…　半幅以上重ねて1回（2層）以上巻く

自己融着性絶縁テープを使った場合　…　その上に保護テープを1回（2層）以上巻く

「半幅以上重ねて1回（2層）」ってどういう意味？

テープを半分ずつ重ねながら巻いていくと、どこも必ず2枚重なる状態になります。これを「1回巻き＝2層」と数えます。往復すれば「2回巻き＝4層」です。

なぜ半分ずつ重ねて巻くのか？　重ねずに巻くとすき間ができて絶縁が切れるからです。半分ずつずらして巻くのが基本動作です。

イ　これが不適切　…　自己融着性絶縁テープを1回（2層）巻いただけで終わっています。自己融着性テープを使ったときは、その上から保護テープを巻く必要があります。

ロ　適切　…　厚さ0.5mmのテープを3回（6層）。必要な1回（2層）を大きく上回っています。

ハ　適切　…　ビニルテープを3回（6層）。必要な2回（4層）を上回っています。

ニ　適切　…　差込形コネクタは本体が絶縁物なので、テープを巻かなくてかまいません。

この問題の覚え方

ビニルテープなら4層以上、厚いテープなら2層以上。そして自己融着性テープは、それだけで終わらせず必ず上から保護テープ。差込形コネクタはテープ不要。この3点で解けます。

ケーブル工事とは？

電線を管に通さず、ケーブルそのものを壁や天井に留めて配線する工事です。住宅の配線でいちばん多い方法です。

なぜ管に入れなくてよいのか？　ケーブルはもともと丈夫な外側の覆い（シース）を持っているため、管で守らなくてもそのまま使えるからです。

支持点間の距離とは？

ケーブルを留める金具（ステップル・サドル）どうしの間隔のことです。

なぜ留める間隔に上限があるのか？　留める間隔が広すぎるとケーブルが自重でたれ下がり、引っぱられて傷みます。だから最大の間隔が決められています。

造営材（ぞうえいざい）とは？

建物の柱・はり・壁・天井など、構造をつくっている部材のことです。

なぜ造営材に留めるのか？　ケーブルは丈夫な部材に留める必要があります。ぐらぐらするものに留めても意味がないからです。

接触防護措置とは？

人がかんたんに触れられないようにする対策のことです。高い場所に設置する、囲いを付ける、といった方法があります。

なぜ触れない場所だと条件がゆるむのか？　人が触れない場所なら多少たれ下がっても危険が少ないため、条件をゆるめてよいことになっています。

ケーブル工事の支持点間の距離

基本（下面または側面に沿って取り付ける場合）　…　2m以下

接触防護措置をした場所で、垂直に取り付ける場合　…　6m以下

なぜ垂直だと6mまで良いの？

縦に取り付ける場合、ケーブルの重さは真下に向かってかかるため、横に取り付けたときのように途中でたれ下がることがないからです。しかも人が触れない場所という条件付きです。

なぜ縦向きだとたるまないのか？　横に渡したロープは真ん中がたるみますが、縦に垂らしたロープはたるみません。これと同じ理屈です。

この問題の覚え方

ふつうは2m、たてに取り付けて人が触れないなら6m。数字が入れ替わった選択肢（ロ）が必ず用意されているので、どちらが厳しい条件かで判断してください。厳しいほう（2m）が基本です。
