【令和6年度】第二種電気工事士の過去問と解説【下期 学科 問21〜30】

用語対地電圧とは？

対地電圧とは、電線と大地（地面）との間の電圧のことです。住宅の屋内配線は原則対地電圧150V以下と決められています。三相200Vは対地電圧も200Vなので、例外として使う代わりに厳しい条件が付きます。

なぜ？なぜ対地電圧が大きいと厳しくなるのか？

感電するとき、電気は体を通って大地へ流れるからです。対地電圧が大きいほど感電の被害が大きくなるため、150Vを超える場合は追加の安全対策が要求されます。

覚える対地電圧150V超のときの3つの条件

①専用の開閉器（電気を手で入り切りする器具）と過電流遮断器（電流が流れすぎると自動で切る装置）を施設する。②漏電遮断器（漏電を感じ取って電気を切る装置）を施設する。③電気機械器具は屋内配線と直接接続する（コンセントは使えない）。

なぜ？なぜコンセントを使ってはいけないのか？

コンセントにすると誰でも抜き差しでき、他の機器をつなげてしまうからです。対地電圧200Vの電路は「そのエアコン専用・工事士が直結」に限定して、感電と誤使用のリスクを封じています。

例「漏電遮断器（過負荷保護付）」が1台で2役

選択肢ロの過負荷保護付の漏電遮断器は、漏電を止める働きと、電流の流しすぎを止める働きの両方を持っています。つまりこれ1台で、上の条件①と②を同時に満たせます。

なぜ？なぜ「過負荷保護付」の5文字が重要なのか？

ただの漏電遮断器では電流の流しすぎ（過負荷）を止められないからです。この5文字が付いているかどうかで、条件①を満たすかどうかが変わります。

コツ選択肢を1つずつ確かめる

イ　誤り　…　コンセント接続がNG。漏電遮断器も無い

ロ　これが正しい　…　過負荷保護付の漏電遮断器＋直接接続。3条件をすべて満たす

ハ　誤り　…　やはりコンセント接続がNG

ニ　誤り　…　開閉器のみで、過電流遮断器も漏電遮断器も無い

覚えるこの問題の覚え方

三相200Vエアコンは「漏電を守る＋電流を守る＋直結（コンセント禁止）」の3点セット。選択肢に「コンセント」の文字が見えたら、その時点で候補から外せます。残った中から漏電と過電流の両方をカバーしているものを選びます。

用語D種接地工事とは？

D種接地工事とは、300V以下の低圧機器の金属部分に施すアース工事（漏れた電気を地面へ逃がす工事）のことです。接地抵抗は原則100Ω以下（0.5秒以内に動作する漏電遮断器があれば500Ω以下）。

なぜ？なぜ金属部分にアースが必要なのか？

機械の中で電線の被覆が傷つくと、金属の外箱全体が電気を帯びて、触った人が感電するからです。アースをしておけば、漏れた電気は人ではなく大地へ流れます。

覚えるD種接地を省略できる主な場合

①乾燥した場所で、対地電圧150V以下の機械器具を施設する場合。②金属管の長さが4m以下で乾燥した場所に施設する場合（対地電圧150V超のとき）。③乾燥した木製の床など、絶縁性のものの上で取り扱うように施設する場合。④定格感度電流（漏れを感じ取って動作する電流の大きさ）15mA以下・動作時間0.1秒以下の漏電遮断器を施設した場合。

なぜ？なぜ漏電遮断器があると省略してよいのか？

アースの目的は感電を防ぐことですが、漏電した瞬間に電気そのものを切ってしまえば、同じ目的が達成できるからです。15mAという小さな漏れでも0.1秒で切れるなら、人体への危険は避けられます。

覚えるただし「水気のある場所」は例外の例外

漏電遮断器による省略には大きな除外規定があります。水気のある場所は省略できません。

なぜ？なぜ水気のある場所だけは認められないのか？

水にぬれた体は電気を通しやすく、抵抗が極端に下がるからです。乾いた状態なら耐えられる電流でも、ぬれていると致命傷になります。だから「漏電遮断器があるから大丈夫」とは言わせない、というのが法令の考え方です。

コツ選択肢を1つずつ確かめる

イ　省略できる　…　乾燥した場所の4m以下（3m）の金属管

ロ　これが省略できない　…　水気のある場所なので、漏電遮断器があっても省略不可

ハ　省略できる　…　乾燥した木製の床の上で取り扱う機器

ニ　省略できる　…　対地電圧100V（150V以下）で乾燥した場所なので、7mでも省略可

覚えるこの問題の覚え方

接地の省略問題は「水気のある場所と出てきたら、それが答え」と考えると、正解にたどり着きやすくなります。この問題でも、ほかの選択肢には乾燥・木製の床・150V以下・4m以下といった省略OKのキーワードが入っています。

用語コンビネーションカップリングとは？

コンビネーションカップリングとは、種類の違う管どうしをつなぐための部品のことです。コンビネーション＝組み合わせという名前のとおり、例えば「ねじなし電線管と2種金属製可とう電線管」のように、異なる2種類をつなぐとき専用の部品です。

なぜ？なぜ同じ薄鋼電線管どうしには使えないのか？

同じ種類どうしをつなぐなら通常のカップリング（同じ管どうしをつなぐ部品）で足りるからです。コンビネーションカップリングは左右で口の形が違うので、同じ管を2本差し込むことはそもそもできません。

用語ほかの選択肢に出てくる部品

ロックナット＝管をボックスに固定する六角のナット（表と裏から締めます）。ノーマルベンド＝あらかじめ直角に曲げてある管の部品。曲げ加工の代わりに使います。

なぜ？なぜ屈曲箇所は数が問題になるのか？

曲がりが多いほど電線を通すのが難しくなるからです。ボックス間で3か所を超える屈曲は避けるのが原則で、2か所なら問題ありません。それ以上になるときは、途中にプルボックス（問11）を入れます。

コツ選択肢を1つずつ確かめる

イ　適切　…　25mmの管に8mm²×3本は収容できる標準的な組合せ

ロ　これが不適切　…　同種の管どうしには通常のカップリングを使う

ハ　適切　…　管とボックスの接続にロックナットは正しい

ニ　適切　…　屈曲2か所は原則（3か所以下）の範囲内

覚えるこの問題の覚え方

「コンビネーション＝組み合わせ＝種類の違う管どうし」。この名前の意味を知っていれば解けます。管の部品は「同種をつなぐ・異種をつなぐ・ボックスにつなぐ・曲げる」の4つの役割で整理しておくと混乱しません。

用語回路計（テスター）のダイヤルの意味

ダイヤルの周りにはDCV（直流電圧）・ACV（交流電圧）・DCA（直流電流）・Ω（抵抗）の4つのグループがあり、それぞれに測れる範囲（レンジ）の数字が並んでいます。まずダイヤルがどのグループのどの数字を指しているかを見ます。

なぜ？なぜレンジを切り替える必要があるのか？

1本の針で数Vから数百Vまでを1つの目盛で測ろうとすると、目盛が細かすぎて読めないからです。だいたいの大きさに合わせてレンジを選ぶことで、針が振れる幅を大きくして精度よく読めます。

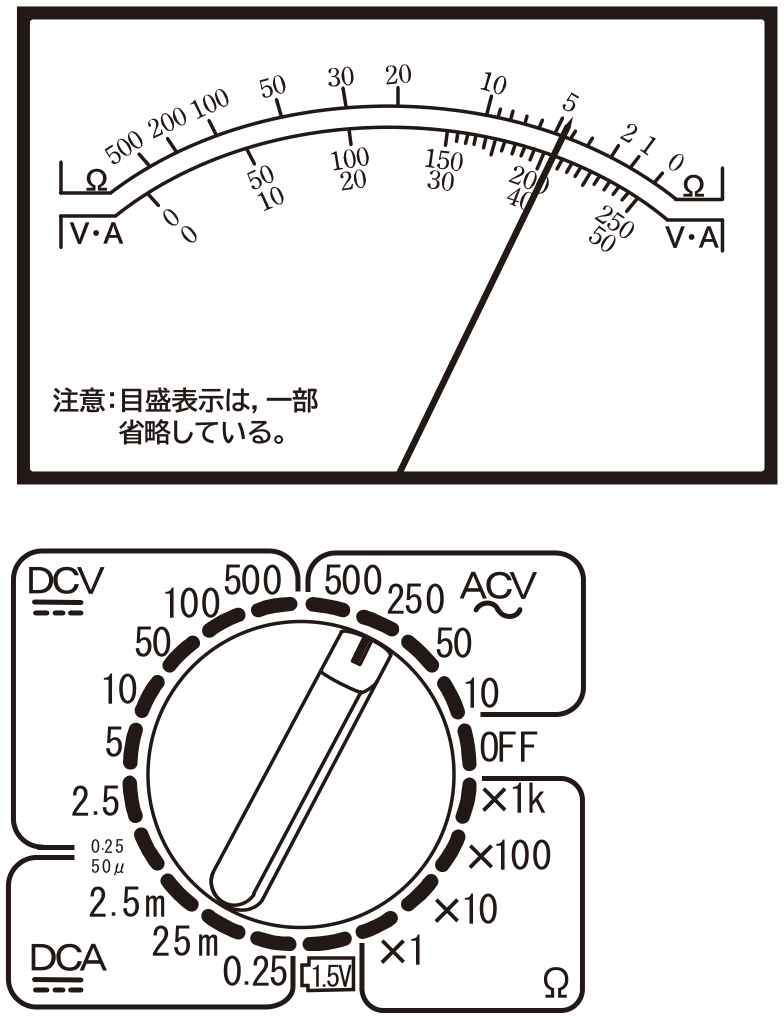

ステップ1　ダイヤルの位置を見る　→　この図ではACVの250を指している　→　交流電圧を、最大250Vのレンジで測っている

ステップ2　目盛板の中から最大が250の目盛を探す　→　目盛板には0・50・100・150・200・250と刻まれた列がある

ステップ3　その目盛で針の位置を読む　→　200と250の間、205あたりを指している

なぜ？なぜほかの選択肢が誤りなのか

イ（直流205V）はダイヤルがDCVではなくACVなので誤り。ロ（抵抗4.5Ω）はダイヤルがΩの位置にないので誤り。ニ（直流20.5mA）はDCAの位置にないので誤り。数値は合っていても、種類が違えば不正解です。

なぜ？なぜ数値より先にダイヤルを見るのか？

ダイヤルを見た瞬間に、4つの選択肢のうち3つが消えるからです。針の細かい読み取りは最後でかまいません。この順番だと、目盛の読み間違いによる失点も防げます。

覚えるこの問題の覚え方

テスターの読み取りは「①ダイヤルで種類とレンジ→②同じ最大値の目盛を探す→③針を読む」の3ステップ。先にダイヤルを見るだけでも、正答率がぐっと上がります。レンジに×10などの倍率表示があるときは、最後に読んだ値へ掛けるのも忘れずに。

用語絶縁抵抗計（メガー）とは？

絶縁抵抗計とは、電線や機器の絶縁（電気を漏らさない性能）を測る測定器のことです。単位はMΩ（メガオーム）＝100万Ω。値が大きいほど「漏れていない＝良い状態」です。内蔵電池の電圧を数百Vまで昇圧して測定対象にかけ、どれだけ漏れるかを見ます。

なぜ？なぜわざわざ高い電圧をかけるのか？

絶縁の弱いところは通常の低い電圧では見つからないからです。実際に使う電圧かそれ以上をかけてみて、それでも漏れないことを確認します。健康診断で負荷をかけて調べるのと似ています。

用語メガーが出すのは直流電圧

絶縁抵抗計の定格測定電圧（出力電圧）は直流です。125V・250V・500V・1000Vなどの直流電圧が用意されており、測る回路に合わせて選びます。

なぜ？なぜ直流でなければいけないのか？

交流をかけると、電線とアースの間にある静電容量（コンデンサのような性質）を通って電流が流れてしまい、絶縁が悪くないのに「漏れている」と誤って測ってしまうからです。直流なら、この影響を受けずに本当の漏れだけを測れます。

コツ選択肢を1つずつ確かめる

イ　正しい　…　ディジタル形と指針形の両方がある

ロ　正しい　…　電池内蔵なので最初に電池の確認

ハ　これが誤り　…　定格測定電圧は直流。交流ではない

ニ　正しい　…　電子機器は高い電圧で壊れることがあるので低めの電圧を選ぶ

覚えるこの問題の覚え方

「メガーの出力は直流」。この1点を押さえておけば解ける問題です。あわせて目盛は右が0・左が∞（前年度の出題）、電子機器には低い電圧を選ぶという3点をセットで覚えておくと安心です。

用語（A）絶縁抵抗の表

使用電圧で3段階に分かれます。対地電圧150V以下＝0.1MΩ以上／150Vを超え300V以下＝0.2MΩ以上／300Vを超える＝0.4MΩ以上。この問題は「300Vを超える」なので0.4MΩです。

なぜ？なぜ電圧が高いほど大きい値が求められるのか？

同じ絶縁の状態でも、電圧が高いほど漏れる電流は大きくなるからです。高い電圧を使う回路ほど、より良い絶縁（大きい抵抗値）が必要になります。0.1・0.2・0.4と倍々で覚えます。

用語（B）接地工事の種類

低圧の機器は300V以下ならD種、300Vを超えるならC種です。この問題は「300Vを超える」なのでC種になります。

なぜ？なぜ300Vが境目なのか？

300Vを超えると感電したときの危険が一段上がると考えられているからです。そこで、より厳しい基準のC種を求めています。C種のほうがD種より厳しいという上下関係も覚えておきましょう。

用語（C）接地抵抗の値

C種は原則10Ω以下、D種は原則100Ω以下。どちらも0.5秒以内に動作する地絡遮断装置（漏電を感じ取って電気を切る装置）があれば500Ω以下に緩和されます。この問題は「動作時間は0.5秒を超える」と書いてあるので緩和は使えず、原則の10Ωです。

なぜ？なぜ問題文がわざわざ動作時間に触れているのか？

そこが10Ωか500Ωかの分かれ道だからです。「0.5秒以内」なら500Ω、「0.5秒を超える」なら原則どおり。この一文を読み飛ばすとロやニを選んでしまうように作られています。

（A）　300V超　→　絶縁抵抗0.4MΩ以上

（B）　300V超　→　C種接地工事

（C）　地絡遮断は0.5秒を超える（緩和なし）　→　C種の原則10Ω以下

覚えるこの問題の覚え方

覚えるのは2つの表だけ。絶縁抵抗＝0.1／0.2／0.4（150V以下／300V以下／300V超）と、接地＝300V以下はD種100Ω・300V超はC種10Ω。そして0.5秒以内の地絡遮断があれば、どちらも500Ωに緩和。この3行を押さえておけば、この型の問題に対応できます。

用語クランプ形漏れ電流計とは？

クランプ形漏れ電流計とは、電線をはさむだけで電流が測れる測定器のことです。電線のまわりにできる磁気を読み取る仕組みなので、電線を切ったり被覆をむいたりせずに測れるのが便利なところです。

なぜ？なぜはさむだけで電流が分かるのか？

電流が流れる電線のまわりには必ず磁気が発生するからです。その強さを測れば、電流の大きさが逆算できます。だから電線に直接触れる必要がありません。

用語漏れ電流を測るときの大原則

その回路のすべての電線をまとめてはさむ。これが基本のルールです。単相3線式なら電圧線2本＋中性線＝3本すべて、単相2線式なら2本、三相3線式なら3本です。

なぜ？なぜ全部まとめてはさむと漏れだけが分かるのか？

正常なら行った電気は全部帰ってくるので、まとめてはさむと磁気が打ち消し合ってゼロになります。ところがどこかで大地へ漏れていると、その分だけ帰ってこないので、差が残ってゼロになりません。この残りこそが漏れ電流です。

コツ選択肢を1つずつ確かめる

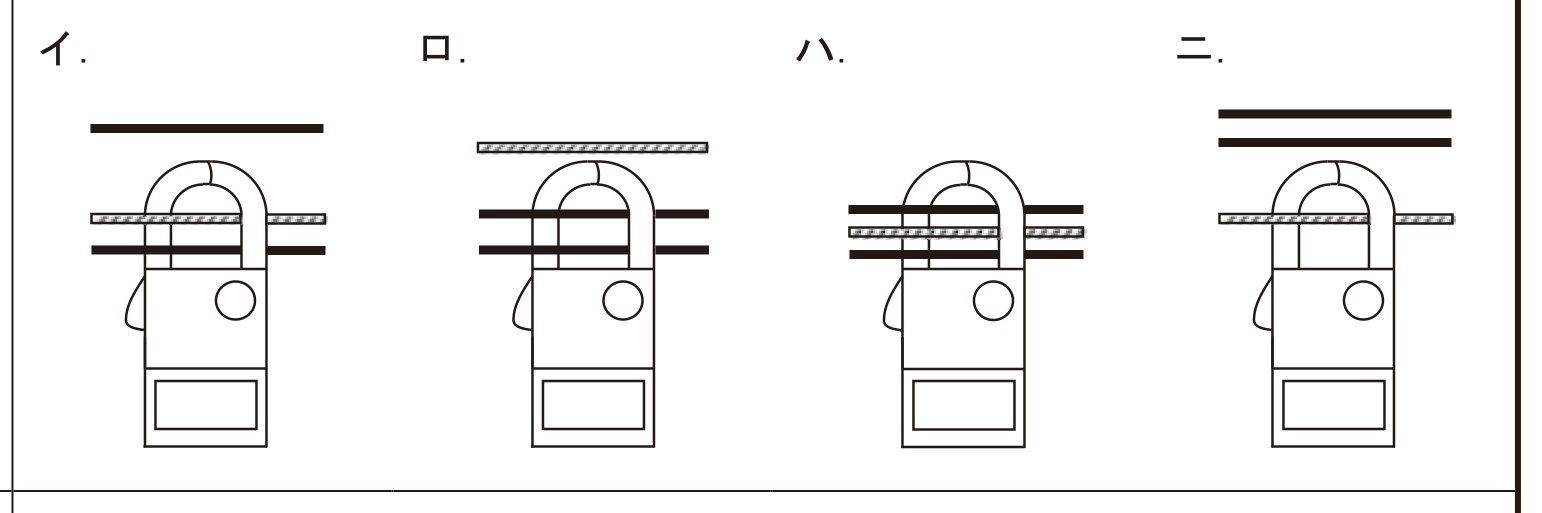

イ　誤り　…　3本のうち2本だけをはさんでいる。残り1本が抜けている

ロ　誤り　…　電圧線2本だけで中性線が外れている

ハ　これが正しい　…　電圧線2本＋中性線の3本すべてをまとめてはさんでいる

ニ　誤り　…　中性線1本だけをはさんでいる

覚えるこの問題の覚え方

「漏れ電流は全部まとめて、負荷電流は1本だけ」。この対で覚えると混乱しません。同じクランプメータでも、負荷にどれだけ流れているかを知りたいときは1本だけはさみます。目的が逆なので、はさみ方も逆になります。

なぜ？なぜ資格が必要な作業と不要な作業があるのか？

電気工事士法は「間違えると感電や火災につながる作業」だけを資格者に限定しています。逆に、柱を立てる・地中の管を置く・電力量計を付けるといった工事は「軽微な工事」として、そもそも法律の「電気工事」に入りません（電気工事士法施行令第1条）。また、露出型のスイッチやコンセントの取換えのように、電気工事ではあっても資格なしでしてよい「軽微な作業」もあります（電気工事士法施行規則第2条）。

なぜ？なぜ全部を資格者だけに限定しないのか？

現場では穴を掘る・柱を立てる・材料を運ぶといった作業も必要だからです。これらまで資格者に限定すると工事が回りません。危険なところだけ資格者が担当するという線引きです。

用語資格がいらない「軽微な工事」の代表

①電線を支持する柱・腕木（電柱に取り付ける横木）の設置　②地中電線用の管や暗きょ（地中に設ける電線の通り道）の設置　③電力量計・電流制限器・ヒューズの取付け　④差込み接続器（600V以下）にコードを接続する　※接地極（地面に埋める金属の棒や板）を地面に埋める作業は資格が必要です。接地線を取り付ける作業（600V以下で使う電気機器に取り付ける場合を除く）、接地線と接地極をつなぐ作業も資格が必要です。

なぜ？なぜ電力量計の取付けは資格がいらないのか？

法律（電気工事士法施行令第1条第3号）で「軽微な工事」と決められているからです。600V以下で使う電力量計・電流制限器・ヒューズを取り付けたり取り外したりする工事は、そもそも電気工事士法の「電気工事」に入りません。

コツ選択肢を1つずつ確かめる

イ　両方とも資格が必要　…　配電盤の取付けも電線管を曲げるのも、屋内配線に直接かかわる作業

ロ　両方とも資格不要　…　aの地中電線用の管の設置も、bの電力量計の取付けもどちらも軽微な工事

ハ　aが資格不要　…　柱の設置は軽微な工事（bの電線管に電線を収めるのは資格が必要）

ニ　bが資格不要　…　接地極の埋設は資格が必要だが、差込み接続器にコードを接続は軽微な工事

覚えるこの問題の覚え方

資格のいらない軽微な工事は「柱を立てる・地中管を埋める・メーターを付ける・コードをプラグにつなぐ」の4つを覚えます。接地極を埋めるのは資格が必要なので、ここに入れないよう注意します。これらが1つでも入っていたらその選択肢は消えるので、消去法で一気に絞れます。

用語特定電気用品とは？

特定電気用品とは、電気用品のうち、構造や使い方から特に危険・障害が起きやすいものとして指定された品目のことです。ひし形のPSEマークが付きます。それ以外は「特定以外の電気用品」で、丸いPSEマークが付きます。

なぜ？なぜ2つに分けているのか？

危険度に応じて検査の厳しさを変えるためです。特定電気用品は、国に登録された第三者機関の検査を受ける必要があります。危険なものほど手間をかけて確認する、という考え方です。

用語特定電気用品になる配線器具の3グループ

配線器具のうち特定電気用品になるのは、①点滅器（スイッチ類）で定格電流30A以下　②開閉器（配線用遮断器・漏電遮断器など）で定格電流100A以下　③接続器（差込み接続器・ソケットなど）で定格電流50A以下の3つです。

なぜ？なぜ配線器具が特定電気用品なのか？

スイッチ・ブレーカー・コンセントは電気の通り道そのものに組み込まれ、電流が常に通過する部品だからです。壊れても気づきにくく、そのまま火災につながります。

用語特定以外になるもの

リモートコントロールリレーとライティングダクトは、どちらも特定以外の電気用品に分類されています。電線管や換気扇なども同じ区分です。

なぜ？なぜリモートコントロールリレーは特定に入らないのか？

リモートコントロールリレーは小さな信号で照明などを遠隔操作する制御用の部品で、法令上は特定以外の配線器具として整理されているためです。「開閉器」ではなくリレーとして別に列挙されているのがポイントです。

コツA〜Dを1つずつ判定する

A　特定電気用品　…　配線用遮断器30A（100A以下の開閉器）

B　特定以外　…　リモートコントロールリレーは特定以外に分類

C　特定以外　…　ライティングダクトは特定以外に分類

D　特定電気用品　…　差込み接続器15A（50A以下の接続器）

覚えるこの問題の覚え方

特定電気用品は「スイッチ30A以下・ブレーカー100A以下・コンセント50A以下」の3つの数字で覚えると整理しやすくなります。そのうえで、リモートコントロールリレーとライティングダクトは特定以外という2つの例外を丸暗記しておきましょう。

用語電圧の3区分

交流　…　低圧＝600V以下／高圧＝600Vを超え7,000V以下／特別高圧＝7,000V超
直流　…　低圧＝750V以下／高圧＝750Vを超え7,000V以下／特別高圧＝7,000V超

なぜ？なぜ直流のほうが低圧の範囲が広いのか？

同じ電圧なら交流のほうが人体への危険が大きいとされているからです。交流は筋肉を痙攣させて手が離れなくなる作用があります。そのぶん交流は低めの600Vで線を引いています。

用語7,000Vはどちらも共通

高圧の上限7,000Vは、交流も直流も同じです。違うのは低圧と高圧の境目（600Vか750Vか）だけと覚えると、記憶する量をぐっと減らせます。

なぜ？なぜ第二種電気工事士の試験でこれを問うのか？

第二種電気工事士が工事できるのは低圧（600V以下）の一般用電気工作物（住宅や小さな店などの電気設備）だけだからです。自分の資格でどこまで触れるのかを示す、いちばん基本の数字にあたります。

手順1　問題文は「交流の電圧区分」　→　境目は600V（750Vのハ・ニは消える）

手順2　高圧の上限は7,000V　→　10,000Vのイも消える

手順3　残ったロが正解

覚えるこの問題の覚え方

「交流600・直流750・高圧の上は共通で7,000」。この1行を唱えて覚えます。問題文が交流か直流かを必ず最初に確認してください。そこを読み違えると、正しく覚えていても間違えます。
