【第二種電気工事士】傍記とコンセントの極配置｜覚えれば取れる問題
配線図の問題では、記号のそばに書かれた小さな文字の意味と、コンセントの差込口の形が繰り返し問われます。ゼロパスに載せている過去問350問でも、この形は9問出ていました。どちらも覚えていれば得点しやすい問題で、計算も理屈もいりません。この記事では、知識ゼロからでも分かるように、覚え方ごと整理します。
傍記（ぼうき）とは
用語傍記とは？
傍記とは、図記号のそばに小さく書き添える文字や数字のこと。記号の形だけでは伝えきれない情報を、文字で補います。
💡 なぜ？
スイッチやコンセントの種類が多すぎて、形だけでは足りないから。点滅器（照明などを入り切りするスイッチの正式名）はどれも「壁に付けて入り切りする」という同じ働きなので、基本の形は●のままにして、違いは文字で書くという方式にしています。
つまり傍記は暗記さえすれば読める暗号です。逆に、覚えていないと1文字も読めません。だからこそ、試験で繰り返し問われるのです。
スイッチ（点滅器）の傍記
| 傍記 | 名前 | どんなスイッチか |
|---|---|---|
| 3・4 | 3路・4路スイッチ | 2か所・3か所で同じ照明を入り切りする |
| H | 位置表示灯内蔵 | 切のときに光る（暗い場所で場所が分かる） |
| L | 確認表示灯内蔵 | 入のときに光る（消し忘れが分かる） |
| A | 自動点滅器 | まわりの明るさで自動的に入り切りする |
| RAS | 熱線式自動スイッチ | 人の熱（赤外線）を感じて自動で点く |
| D | 遅延スイッチ | 切ったあと、しばらく点いている |
| T | タイマ付スイッチ | 時刻を決めて自動で入り切りする |
| P | プルスイッチ | ひもを引いて操作する |
覚える覚え方
HとLがいちばん紛らわしいところです。H＝ホタル（切のときに光る）、L＝ランプ（入のときに光る）と結びつけて覚えると取り違えにくくなります。夜にトイレの場所を教えてくれるのがH、消し忘れを教えてくれるのがLです。
コンセントの傍記
| 傍記 | 意味 |
|---|---|
| E | 接地極付（アース＝漏れた電気を地面へ逃がすための極がある） |
| ET | 接地端子付（アース線をねじ止めする端子がある） |
| EET | 接地極付 接地端子付（両方ある） |
| T | 引掛形（差してひねる。専用のプラグを使う） |
| LK | 抜け止め形（差してひねる。一般的なプラグが使える） |
| EL | 漏電遮断器付（漏電すると電気を自動で止める装置が付いている） |
| WP | 防雨形（屋外で雨がかかる場所に使う） |
🤔 TとLKは、どちらも「差してひねる」のに何が違うのですか。
使えるプラグが違います。引掛形（T）は専用の曲がった刃のプラグしか使えません。抜け止め形（LK）は一般的なプラグがそのまま使えて、ひねると抜けにくくなります。掃除機のコードが引っかかって抜けると困る場所などで使われるタイプです。

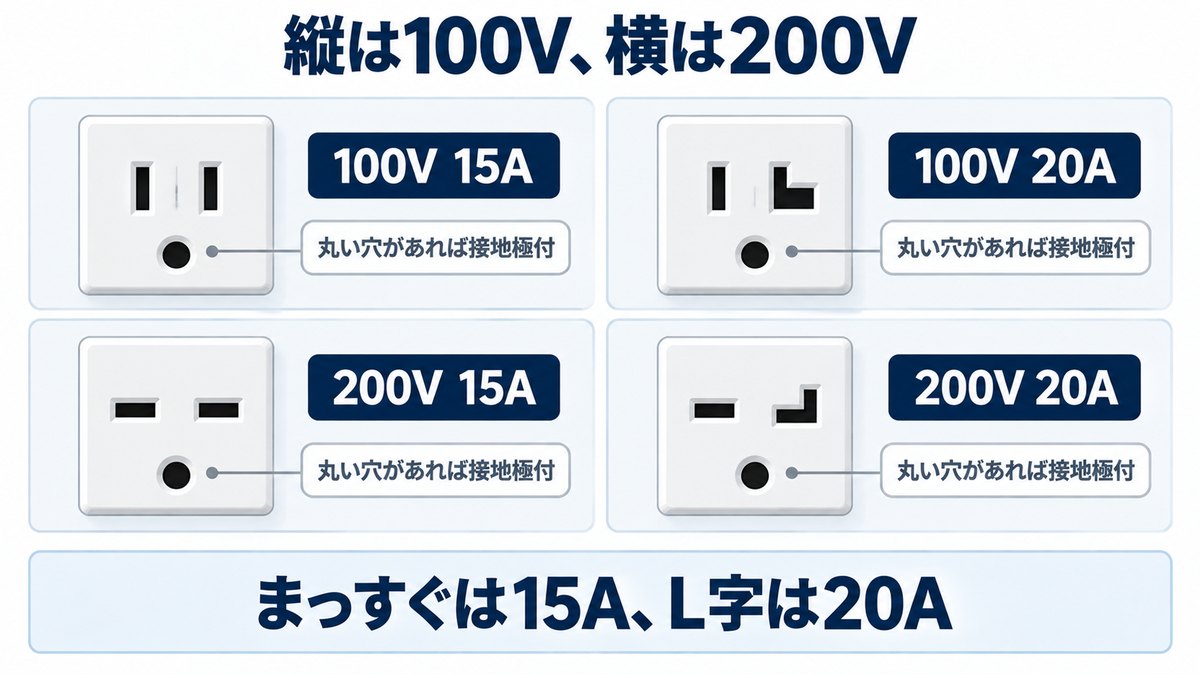

コンセントの極配置：穴の形で電圧と電流が分かる
コツ見分け方は、この2つの掛け算
・穴の向き … 縦向き＝100V／横向き＝200V
・穴の形 … 両方まっすぐ＝15A／片方がL字＝20A
・丸い穴が1つ増えていれば接地極付（アース付き）
🤔 なぜ20Aだけ、片方がL字なのですか。
15Aのプラグも差せるようにするためです。L字の穴は、まっすぐな刃も、横向きの刃も受けられる形になっています。逆に、15A用の穴に20Aのプラグは差せません。容量の小さい回路に大きな機器をつながせない——という安全のしくみです。
注意注意
電圧が違うコンセントの形を分けているのは、差し間違いを防ぐためです。100V用の機器を200Vのコンセントに差せてしまうと、機器が壊れるおそれがあります。だから、形そのものを変えてあるのです。
問題では、図面の傍記（E20Aなど）と回路の種類から、電圧・電流・接地極の有無を読み取り、その形の図を選びます。順番は、傍記を読む → 電圧と電流を決める → 穴の向きと形を決めるです。
試験ではこう出る
| 問われ方 | 手順 |
|---|---|
| この図記号の名称は | 傍記の文字を読む（RAS・A・Dなど） |
| 引掛形の傍記はどれか | T（LKは抜け止め形） |
| この部分に使うコンセントの極配置は | 傍記→電圧と電流→向きと形 |
| 防雨形のコンセントの傍記は | WP |
よくある質問
Q. 傍記は全部覚えないといけませんか。
A. まずはこの記事の表にある範囲を覚えれば十分でしょう。とくに3・4・H・L・A・RAS（スイッチ）とE・ET・EET・T・LK・WP（コンセント）が頻出です。
Q. 極配置の図は、実物を見たほうがよいですか。
A. 自宅のコンセントを見てみてください。一般的な家庭用は縦向きでまっすぐ＝100V 15Aです。エアコン用に200Vが来ていれば、横向きの穴になっています。
Q. Hが位置表示灯、Lが確認表示灯——逆に覚えてしまいます。
A. ホタル（H）は暗いところで光ると覚えてください。スイッチが切のとき、つまり部屋が暗いときに光るのがHです。
まとめまとめ
・傍記＝図記号のそばの文字。覚えていれば読める暗号
・スイッチはH＝切のとき光る／L＝入のとき光る
・コンセントはT＝引掛形／LK＝抜け止め形／WP＝防雨形
・極配置は縦＝100V・横＝200V、まっすぐ＝15A・L字＝20A
・丸い穴が増えていれば接地極付
