【令和元年度】1級管工事施工管理技士の過去問と解説【一次検定 A問11〜20】

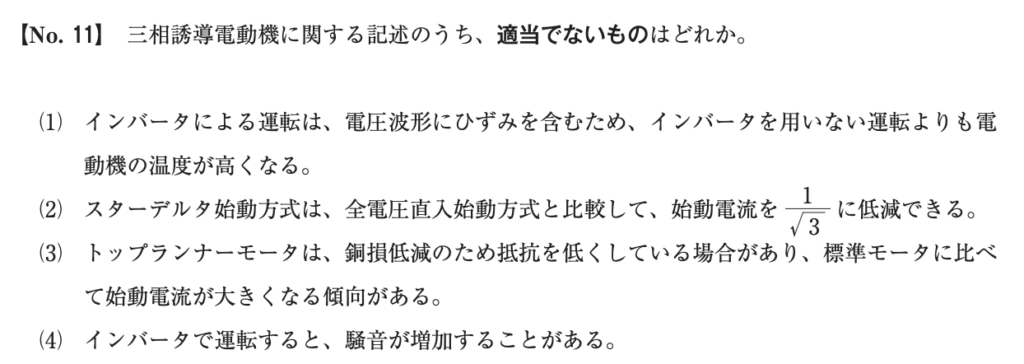

正しい記述です。インバータの電圧波形にはひずみ（高調波）が含まれ、これが余分な発熱を生むため、電動機の温度は高めになります。

インバータは回転数を細かく変えられて省エネに役立ちますが、波形のひずみによる発熱という弱点もあります。問題文は正しい内容です。

「1/√3に低減」が誤りです。スターデルタ始動では、始動電流を全電圧始動の1/3に下げられます。

大きなモーターは始動の瞬間に大電流が流れるため、それをおさえる方式です。数値は「1/√3」ではなく1/3と覚えましょう。

👉 この用語をもっとくわしくスターデルタ始動とは？始動電流を抑える仕組みを初心者にもやさしく図解

正しい記述です。トップランナーモータは効率が高い反面、抵抗を低くしているため始動電流は大きくなる傾向があります。

省エネ（銅損低減）と引きかえに始動電流が増えるため、始動方式の検討が必要になります。問題文は正しい内容です。

正しい記述です。インバータ運転では、波形のひずみ（高調波）により電磁的な騒音が増えることがあります。

（1）の発熱と同じく、波形のひずみが原因です。問題文は正しい内容です。

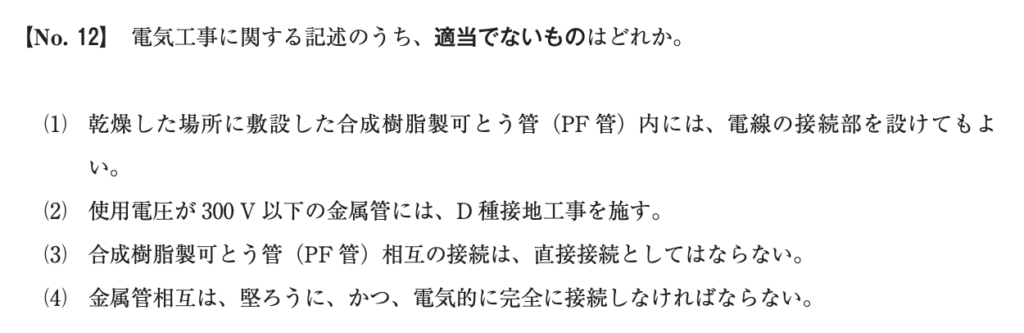

「電線の接続部を設けてもよい」が誤りです。電線管の中で電線を接続してはいけません。

接続部は発熱や劣化のおそれがあり、管の中だと点検も修理もできません。だから接続は必ずアウトレットボックスなど、あとから点検できる場所で行います。乾燥した場所かどうかに関係なく、管内接続は不可です。

正しい記述です。使用電圧300V以下の金属管にはD種接地工事を施します。

金属管は万一の漏電時に感電源になりうるため、地面とつないで電気を逃がします。問題文は正しい内容です。

正しい記述です。PF管どうしは直接つながず、専用のカップリング（継手）を使って接続します。

継手を使うことで、接続部の強度と防水性を確保します。問題文は正しい内容です。

正しい記述です。金属管どうしは機械的に丈夫で、かつ電気的にも完全につなぐ必要があります。

電気的につながっていないと、接地の効果が途切れてしまうためです。問題文は正しい内容です。

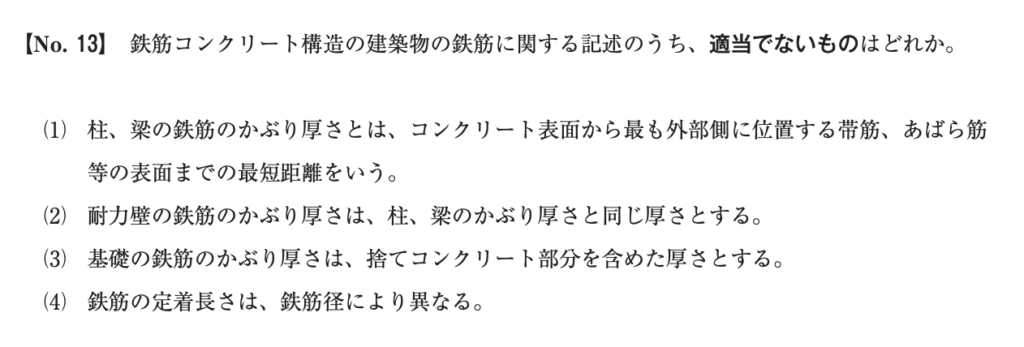

正しい記述です。かぶり厚さは、コンクリート表面からいちばん外側の鉄筋（帯筋・あばら筋）の表面までの最短距離です。

主筋ではなく、より外側にある帯筋・あばら筋の表面で測る点に注意しましょう。問題文は正しい内容です。

正しい記述です。耐力壁のかぶり厚さは、柱・梁と同じ厚さとします。

耐力壁は建物を支える重要な構造部材なので、柱・梁と同等の保護（かぶり厚さ）が必要です。問題文は正しい内容です。

「捨てコンクリート部分を含めた厚さ」が誤りです。かぶり厚さは捨てコンクリート部分を含めずに測ります。

捨てコンクリートは構造強度に数えない下地なので、鉄筋を守る「かぶり」にも含めません。「捨てコンクリートを含める」としているのが、この選択肢の誤りです。

正しい記述です。鉄筋の定着長さ（コンクリートに埋め込む長さ）は、鉄筋の太さ（径）によって変わります。

太い鉄筋ほど大きな力がかかるので、より長く定着させる必要があります。問題文は正しい内容です。

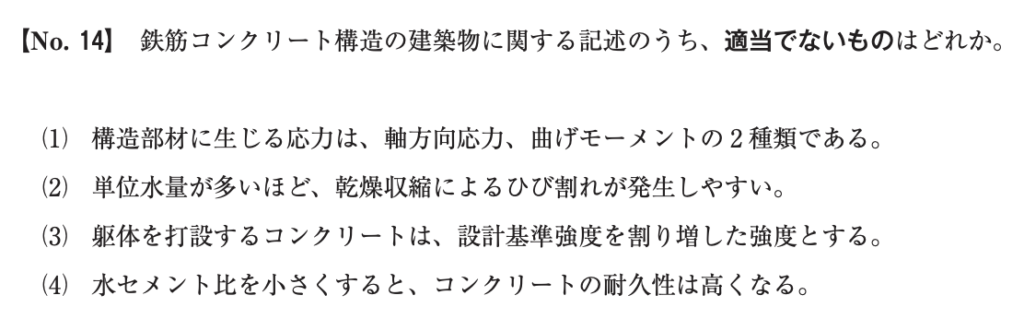

「２種類である」が誤りです。正しくは、軸方向応力・曲げモーメントのほかにせん断力（せん断応力）もあり、主に3種類です。

「2種類だけ」と限定しているのが誤りです。軸方向・曲げ・せん断の3つを押さえましょう。

正しい記述です。単位水量（コンクリート1㎥あたりの水の量）が多いほど、乾燥収縮によるひび割れが起こりやすくなります。

水が多いと、固まったあとに乾いて縮む量が大きくなるためです。だから水は必要最小限にします。問題文は正しい内容です。

正しい記述です。実際に打つコンクリートは、設計基準強度に割増しをした強度で調合します。

現場の温度や材料のばらつきで強度が下がることを見込んで、あらかじめ余裕をもたせるためです。問題文は正しい内容です。

正しい記述です。水セメント比を小さくする（水を減らす）と、コンクリートは緻密になり耐久性が高くなります。

水が多いと内部にすき間ができて弱くなります。問題文は正しい内容です。

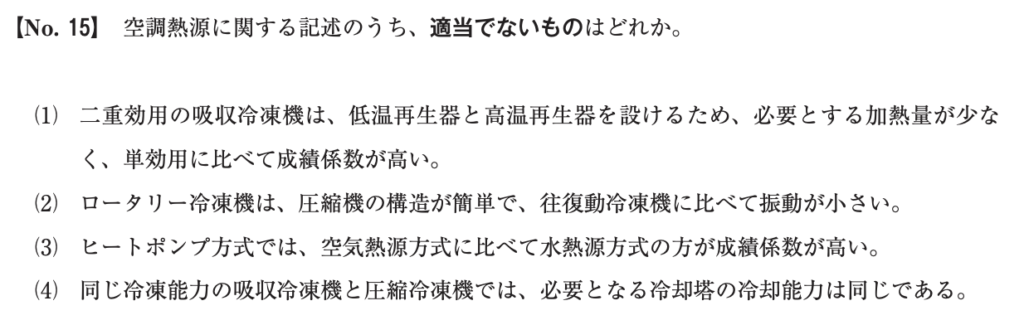

正しい記述です。二重効用は高温・低温の2つの再生器で熱を有効に使い回すため、単効用より少ない加熱量ですみ、成績係数（COP）が高くなります。

熱を2段階で使うことでムダを減らしているイメージです。問題文は正しい内容です。

👉 この用語をもっとくわしく成績係数（COP）とは？エアコンの“燃費”を初心者にもやさしく図解

正しい記述です。ロータリー（回転式）は、ピストンが往復する往復動式にくらべ構造が簡単で振動が小さいです。

回転運動はなめらかで、往復運動のようなガタつきが少ないためです。問題文は正しい内容です。

正しい記述です。水熱源は、空気熱源にくらべて温度が安定した水から熱をくみ上げるため、成績係数（効率）が高くなります。

空気は外気温の影響を受けやすく、寒い日ほど効率が落ちます。安定した水のほうが有利です。問題文は正しい内容です。

「冷却塔の冷却能力は同じ」が誤りです。正しくは、吸収冷凍機のほうが大きな冷却塔が必要です。

吸収冷凍機は、冷やすときに出る熱に加えて運転に使った加熱の熱も冷却塔から捨てます。そのぶん捨てる熱が多いため、同じ冷凍能力でも圧縮冷凍機より大きな冷却塔が要ります。「捨てる熱が多い＝冷却塔も大きい」と理解しましょう。

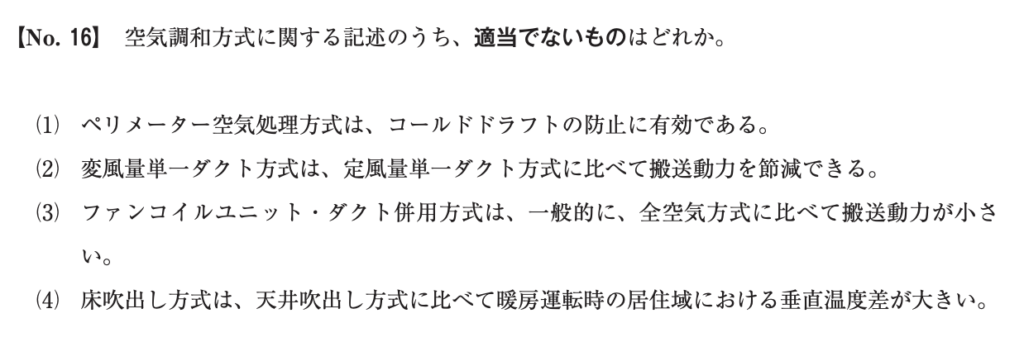

正しい記述です。ペリメーター（窓ぎわ）を専用に空調する方式で、コールドドラフトの防止に有効です。

窓ぎわで先に熱を処理することで、冷気の下降を抑えます。問題文は正しい内容です。

正しい記述です。変風量（VAV）方式は、必要なときに必要な分だけ送るため搬送動力（ファンの電力）を節減できます。

定風量は常に一定量を送り続けるのに対し、変風量は負荷に応じて風量を絞れるためです。問題文は正しい内容です。

正しい記述です。水で熱を運ぶファンコイルを併用すると、空気だけで運ぶ全空気方式より搬送動力が小さくなります。

同じ熱量を運ぶなら、かさばる空気より水のほうが少ないエネルギーですみます。問題文は正しい内容です。

「垂直温度差が大きい」が誤りです。正しくは、床吹出し方式のほうが暖房時の垂直温度差は小さくなります。

床吹出しは足もとから暖かい空気を出すため、暖かさが下から上へ行きわたり、床と天井の温度差（垂直温度差）が小さくなります。暖かい空気は上にたまりやすいので、足もとから出すのは暖房に有利です。問題文は大小が逆です。

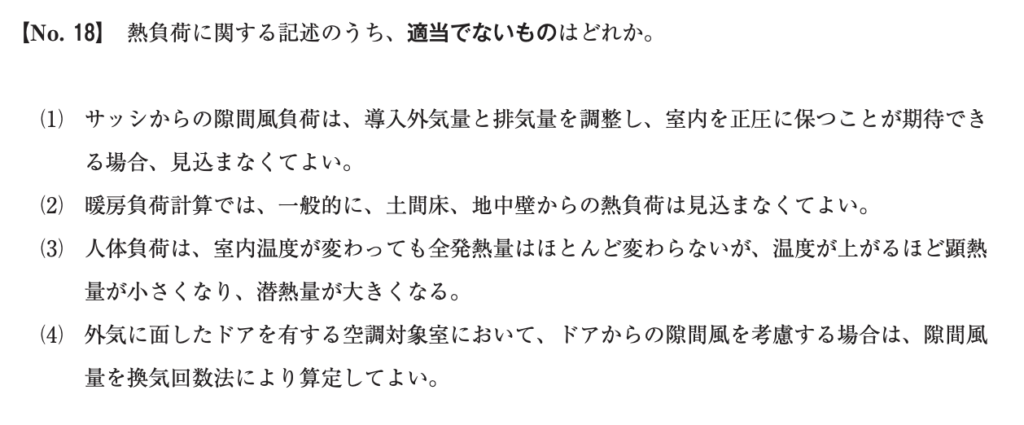

正しい記述です。室内を正圧（外より圧力が高い状態）に保てる場合は、隙間風が入りにくいので隙間風負荷を見込まなくてよいです。

外気を多めに取り入れて室内の圧力を高くすれば、すき間から外気が侵入しにくくなるためです。問題文は正しい内容です。

「見込まなくてよい」が誤りです。暖房負荷では、土間床・地中壁からの熱損失を見込むのが基本です。

地中は冬でも15℃前後ありますが、暖房時の室温（20℃前後）よりは低いため、室内の熱は地中へ逃げます。だから暖房負荷（部屋を暖める邪魔をする熱損失）として計上します。なお冷房時は地中が室温より低く有利に働くので無視できる点と対比して覚えましょう。

正しい記述です。人体の全発熱量はほぼ一定ですが、室温が上がるほど顕熱は小さく、潜熱（汗）は大きくなります。

室温が高いと体と室温の差が小さくなって顕熱が減り、代わりに発汗（潜熱）が増えます。問題文は正しい内容です。

正しい記述です。ドアからの隙間風は、換気回数法（部屋の容積×1時間あたりの換気回数）で見積もってよいです。

簡便で実用的な算定方法として認められています。問題文は正しい内容です。

正しい記述です。運転開始時は外気ダンパを一定時間閉にします。

立ち上がりに冷たい（暑い）外気を入れると、室温を目標に近づけるのに時間がかかるためです。まず室内の空気で素早く整えます。問題文は正しい内容です。

正しい記述です。外気・排気ダンパは、二酸化炭素濃度に応じて開度を変える比例制御とします。

二酸化炭素濃度は部屋の人の多さ（空気の汚れ）の目安なので、濃度が上がれば外気を増やして換気します。問題文は正しい内容です。

「外気温度により」が誤りです。正しくは、冷却塔のファンは冷却水の出口温度により二位置制御（入・切）します。

冷却塔の目的は冷却水を適温に冷やすことです。だから制御の基準にするのは、外気温度ではなく実際に冷やしたい冷却水の温度です。「何を適温にしたいか」を基準にすると考えれば見分けられます。

正しい記述です。外気冷房時は、給気温度に応じて外気・排気ダンパを比例制御します。

目標の給気温度になるよう外気の量を調整するため、給気温度を基準に制御します。問題文は正しい内容です。

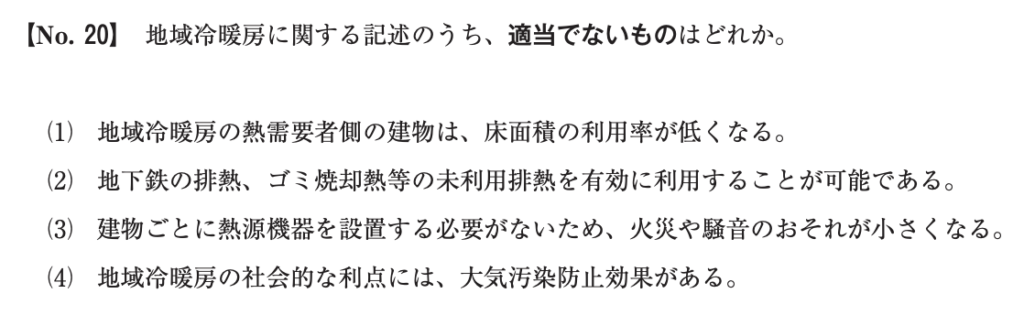

「床面積の利用率が低くなる」が誤りです。正しくは、床面積の利用率はむしろ高くなります。

地域冷暖房では各建物にボイラーや冷凍機などの熱源機器を置く必要がありません。そのぶん機械室が小さくてすむので、その建物で使える床面積（利用率）はむしろ増えます。「機械室が要らない＝使える床が増える」と理解しましょう。

正しい記述です。地下鉄の排熱やゴミ焼却熱などの未利用排熱を有効に活用できます。

1か所に集約しているからこそ、ふだん捨てられる熱をまとめて使えます。省エネ・環境面の大きな利点です。問題文は正しい内容です。

正しい記述です。各建物に燃焼機器を置かずにすむため、火災や騒音のおそれが小さくなります。

熱源を1か所に集約することで、各建物の安全性・快適性が高まります。問題文は正しい内容です。

正しい記述です。熱源を集約して効率よく燃焼・排煙処理できるため、地域全体の大気汚染防止につながります。

小さな機器が各所でばらばらに排ガスを出すより、1か所でまとめて管理するほうがクリーンです。問題文は正しい内容です。
