製造・定置式設備の技術基準｜法令の最頻出分野をやさしく解説【冷凍三種】

冷凍三種の法令でいちばん多く出るのが「技術基準」です。ゼロパスに載せている令和元年度〜令和7年度の法令140問を数えたところ、35問（4問に1問）がこの分野でした。名前は堅苦しいのですが、中身は「冷凍の機械を置く部屋には何を備えるか」「運転中に何をするか」という決まりごとです。この記事では、法令の知識がまったくない状態からでも読めるように、出る順に整理してやさしく解説します。

その前に：だれに対する決まりなのか

技術基準は、高圧ガスを作る人（製造者）が守る決まりです。冷凍の機械は、冷媒（機械の中を巡って熱を運ぶ物質）を押し縮めて高い圧力にしています。法律ではこれを「高圧ガスの製造」とみなすので、一定の大きさを超える冷凍設備には決まりがかかります。

試験では①と②の両方から出ます。どちらの話をしているのかを意識して読むと、選択肢の正誤が見分けやすくなります。

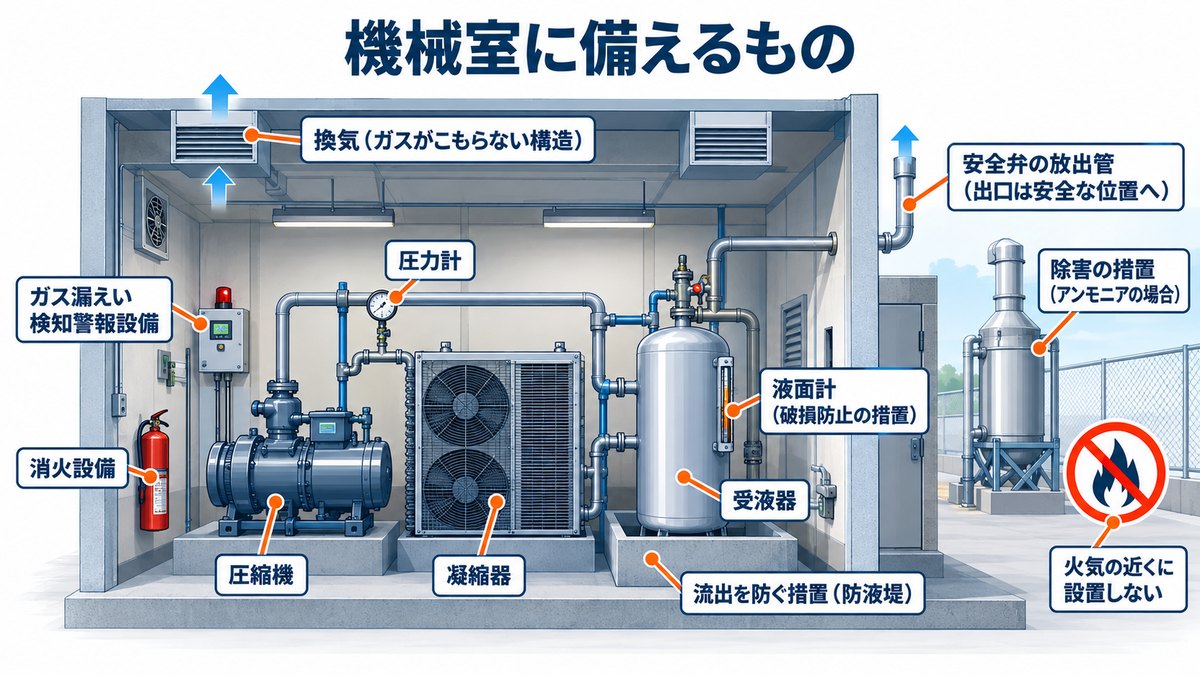

① 設備の技術基準：機械室に備えるもの

漏れても、こもらない・気づける・広がらない

設備の決まりは、「漏れたあとにどうするか」に集中しています。順番に見ていきます。

火を近づけない・消火設備を置く

冷凍設備は、燃えやすいものや火のつきやすいもの（引火性・発火性のもの）を積んだ場所や、火の近くには置かないのが原則です（火を防ぐ対策＝防火措置をした場合は別です）。また、アンモニアのような燃えるガスを使う施設には、大きさに合った消火設備を、ふさわしい場所に置きます。

受液器まわり：大きさで決まる2つの決まり

受液器（じゅえきき）は、凝縮器を出た冷媒の液をためておくタンクです。液の冷媒がたくさん入っているので、大きさ（内容積＝タンクの内側の容量）によって追加の決まりがかかります。

受液器の液面計にも決まりがあります。ガラス管の液面計は割れると冷媒が漏れるため、割れないようにする備え（破損を防ぐ措置）が必要です。

圧力計・安全装置・放出管

受液器の液面計──丸形のガラス管は使えない

液面計は、タンクの中の液の高さを外から見るための計器です。ガラス管で見るタイプは、割れると中の冷媒が漏れ出してしまいます。そこで次の決まりがあります。
・アンモニアのような毒性・可燃性のガスの受液器には、丸形ガラス管液面計は使えない
・丸形以外のガラス管液面計を付けるときも、①液面計が割れないようにする措置と、②受液器と液面計をつなぐ配管に割れたときの漏れを止める措置の両方が必要

「どちらか一方でよい」「丸形でなければ破損防止の措置はいらない」は、どちらも誤りです。

圧力を見張っていても、安全装置は省けない

圧力計で圧力をいつも見張っていても、圧力が許容圧力を超えたときにすぐに許容圧力以下に戻す安全装置は別に必要です。圧力計は「知らせる」だけで、圧力を下げてはくれません。自動制御装置と同じく、役割が違うので代わりにはなりません。

バルブには、操作を誤らない工夫を

製造設備のバルブ（自動制御で開け閉めするものを除く）には、作業員がまちがえずに操作できるような工夫（措置）をします。開ける向きや、何のバルブかの表示などがその例です。バルブを操作ボタンで開け閉めする場合は、その操作ボタンにも同じ工夫が必要です。

この決まりは、不活性ガス（フロン類）の設備にもかかります。「不活性ガスなら講じなくてよい」は誤りです。

耐圧試験と気密試験の圧力

設備を作ったときや変更の工事のあとの完成検査では、次のふたつの試験を行います（試験の順番や中身は第18回）。
耐圧試験（高い圧力に耐える強さがあるかを確かめる試験）　…　配管以外の冷媒設備は、水などの安全な液体を使って許容圧力の1.5倍以上。液体を使うのが難しいときは、空気や窒素などの気体で1.25倍以上
気密試験（ガスが漏れないかを確かめる試験）　…　許容圧力以上の圧力で行う
「液体で1.25倍」「安全装置が動かないよう許容圧力未満で気密試験」は、どちらも誤りです。

凝縮器の耐震──縦置きで胴の長さ5メートル以上

耐震の決まりがかかるのは、受液器だけではありません。凝縮器にもかかるものがあります。対象は、縦置円筒形（筒を立てて置く形）で、胴部の長さが5メートル以上のものです。「以上」なので、5メートルちょうども対象に入ります。
いっぽう、横置円筒形（筒を寝かせて置く形）の凝縮器は、胴の長さにかかわらず耐震の定めはありません。背の高い筒は地震で倒れやすい、と考えると覚えやすいでしょう。4メートルの縦置きも対象外です。
受液器と同じく、対象になるものは支持構造物と基礎まで耐震性能が必要です。

圧力計を省けるのは、油圧系統だけ

冷媒設備には圧力計を設けるのが原則です。例外は、圧縮機が強制潤滑方式（ポンプで油を送って潤滑する方式）で、潤滑油圧力に対する保護装置を持っている場合です。このときは、その圧縮機の油圧系統にだけ圧力計を設けなくてよいことになっています。油圧系統を除く冷媒設備には、圧力計が必要です。「強制潤滑で保護装置があるから、冷媒設備に圧力計はいらない」は誤りです。
また、安全装置を付けたからといって、圧力計は省けません。圧力計は圧力を「見る」もの、安全装置は圧力を「逃がす・戻す」もので、先に見た「圧力計があっても安全装置は省けない」の逆向きも成り立ちます。

安全装置の基準は「許容圧力」

安全装置が働く目安は、あくまで許容圧力を超えたときです。そして求められる働きは、直ちに許容圧力以下に戻すことです。
「耐圧試験圧力を超えたら」「許容圧力の1.5倍を超えたら」のように基準の圧力をずらした記述や、「運転を停止するもの」のように働きを言い換えた記述は、どちらも誤りとして出題されています。1.5倍は耐圧試験の数字なので、混ぜないように気をつけてください。

安全弁の放出管──付けること自体が決まり

大気に冷媒ガスを出す安全弁には、放出管を設けなければなりません（大気に出さないタイプは除きます）。その開口部（出口）の位置は、ガスの性質に合った位置にします。
この位置の決まりは、専用の機械室でいつも強制換気をしていてもなくなりません。また、放出管は安全弁から出たガスの逃げ道です。漏れたガスの害を消す除害の措置の代わりにはなりません。「放出管を付けたので除害の措置は不要」も誤りです。

火気の決まりは、フロンの施設にもかかる

圧縮機・油分離器・凝縮器・受液器とその間の配管を、燃えやすい物を積んだ場所や火の近くに置かない、という決まりがあります。これは不活性ガス（フロン類）を使う施設にも当てはまります。燃えないガスでも、まわりの火で設備が熱せられれば圧力が上がって危ないからです。
ここでいう火気は、その製造設備の外にあるものを指します。どうしても近くに置く場合は、その火に対して安全な対策（措置）をとれば基準を満たします。

アンモニアは防爆構造がいらない（例外）

燃えるガスの施設では、ふつう電気設備を防爆構造（電気の火花でガスに火がつかないようにした構造）にします。ところがアンモニアは、この決まりの対象から外されています。アンモニアは燃えるガスではあるものの、火がつきにくい性質だからです。
「アンモニアは電気設備を防爆構造にしなければならない冷媒ガスである」は誤り、「防爆構造にすべきものに該当しない」が正しい、と覚えてください。消火設備や除害の措置は必要なのに防爆はいらない、という組み合わせがよく問われます。

警戒標は、立入りを防いでも掲げる

製造施設には、外から見やすいように警戒標（高圧ガスの施設であることを知らせる標識）を掲げます。機械室に外から簡単に入れないよう厳重に鍵をかけていても、警戒標は省けません。これも「〜したので、しなくてよい」の形の誤りです。

② 製造の方法の技術基準：運転中に何をするか

安全弁の止め弁は、止めている間も全開

安全弁の手前にある止め弁は、安全弁の修理や清掃のときを除いて、常に全開にしておきます。これは運転を止めている間も同じです。止まっていても、設備の中には圧力のかかった冷媒が残っています。夏の暑さなどで圧力が上がったとき、止め弁が閉まっていると安全弁が働けません。

修理・清掃のときの決まり

冷媒設備を修理・清掃するときは、次の順で考えます。
①　あらかじめ作業計画と作業の責任者を決める（清掃だけのときも同じ）
②　作業計画に従い、責任者の監視の下で行う。監視できないときは、異常があったらすぐ責任者に通報する措置をとって行う
③　開けた部分に、ほかの部分からガスが漏れ込まないようにする（不活性ガスでも同じ）
④　修理が終わったら、正常に作動することを確かめてから製造を再開する

②は「監視」か「通報の措置」のどちらかで足ります。「責任者が監視できなかったので、通報の措置をとって計画どおりに行った」は、基準に適合しています。

まず覚える数字は、この3つ

技術基準の問題で出てくる数字は、多くがこの3つです。逆にいえば、この3つを覚えておけば、数字で迷う場面はかなり減らせます。

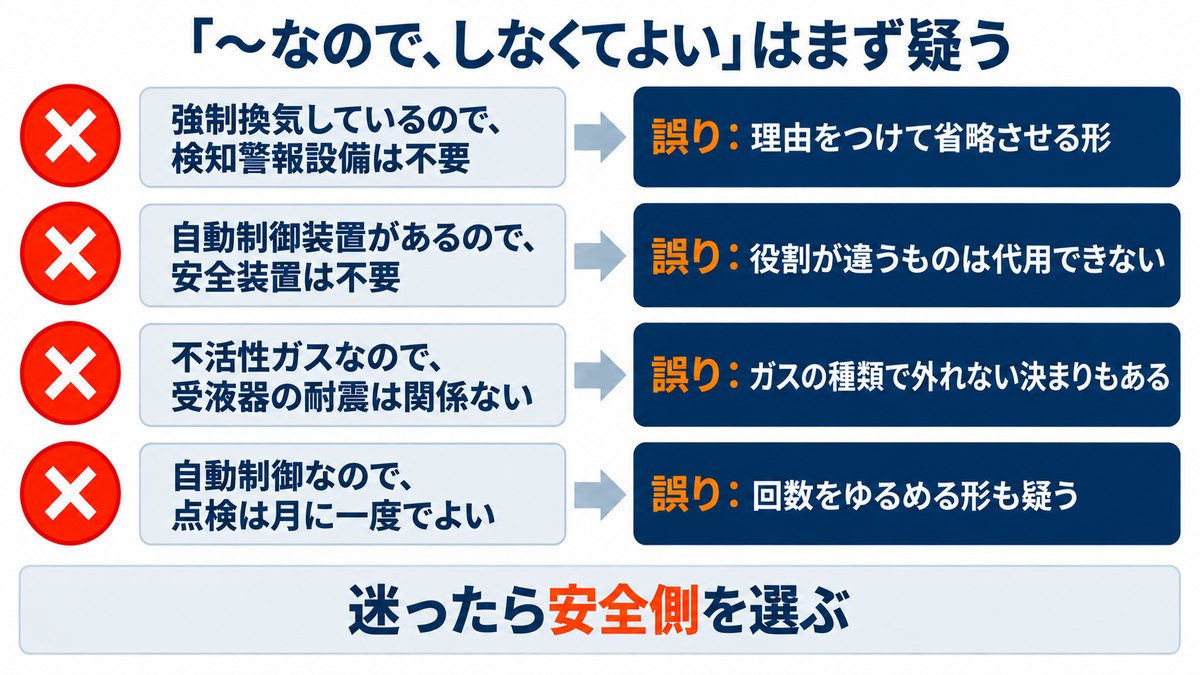

試験ではこう出る（ひっかけの型は4つ）

この分野は、誤りの作り方がほぼ決まっています。次の4つの形を知っておくと、内容をうろ覚えでも判断できることがあります。

過去問で確かめる　3問

この回の内容で解ける過去問を3つ選びました。問題文は、各年度の過去問ページで確認できます。冷凍三種の法令は「正しい記述の組合せ」を選ぶ形が多いので、記述を1つずつ〇か×かで見ていきます。

令和7年度 法令 問16　アンモニア定置式設備の技術基準

イ　×　流出を防ぐ措置は、内容積1万リットル以上の受液器が対象。1万リットルちょうどは対象に入る。
ロ　×　丸形以外のガラス管液面計でも、割れないようにする措置は必要。
ハ　〇　専用機械室で常に強制換気していても、ガスがたまりそうな場所には検知警報設備が要る。
正しいのはハだけで、正解（2）です。　→ 令和7年度 法令の解説

令和6年度 法令 問18　定置式設備の技術基準

イ　×　バルブを適切に操作できるようにする措置は、不活性ガスの設備でも必要。
ロ　×　圧力計で常に見張っていても、許容圧力以下に戻す安全装置は省けない。
ハ　〇　耐圧試験は、液体なら許容圧力の1.5倍以上（液体が難しければ気体で1.25倍以上）。
正しいのはハだけで、正解（3）です。　→ 令和6年度 法令の解説

令和5年度 法令 問19　製造の方法の技術基準

「基準に適合しているもの」を選ぶ問題です。
イ　×　運転を止めている間も、安全弁の止め弁は全開にしておく。閉めていたので不適合。
ロ　×　認定指定設備の部分も、異常の点検は1日1回以上。1か月に1回では不適合。
ハ　〇　作業計画と責任者を決め、計画どおりに、異常があればすぐ通報できる措置をとって修理した。適合。
適合しているのはハだけで、正解（3）です。　→ 令和5年度 法令の解説

よくある質問

Q. 技術基準は、第二種製造者にも関係ありますか。

A. 関係します。第一種製造者（許可が必要な大きな規模の製造者）ほど項目は多くありませんが、第二種製造者にも技術基準は定められています。試験では、どちらの話なのかを問題文で必ず確認してください。

Q. アンモニアの問題ばかり出るのはなぜですか。

A. アンモニアは毒性と可燃性があり、決まりが多いからです。除害の措置や消火設備など、フルオロカーボン（不活性ガス）では問われない項目が加わるため、出題する側にとって問題を作りやすい題材になっています。

Q. 規則の条文まで覚える必要がありますか。

A. 必要ありません。条文番号を答えさせる問題は、まず出題されません。「何のために、何を備えるか」が分かっていれば、選択肢の正誤は判断できます。
