保温・保冷・防露と塗装｜防湿層を「暖かい側」に入れる理由【管工事施工管理技士】

この記事でわかること

• 保温・保冷・防露の目的のちがいがわかります
• 保温材の種類と使える温度がわかります
• 施工の順番（保温筒→補助材→外装）がわかります
• 防湿層を「どちら側」に入れるかがわかります

なぜ冷たい配管は結露するのか？

まわりの空気が、露点温度より冷やされるからです（第3回）。冷水管の表面が7℃、部屋の露点温度が15℃なら、管に触れた空気は水蒸気を持ちきれず、水滴になります。保温材で表面温度を露点より高く保てば、結露しません。

💡 覚え方

「保温は中の熱を守る、保冷・防露は外から守る」。守る向きが逆なので、防湿層を入れる位置も逆になります（後述）。

💡 覚え方

「グラス350・ロック600・けいカル650」と「発泡系は70〜100℃止まり」。繊維系＝高温に強い／発泡系＝水に強いという対比で覚えると、用途の判断ができます。

保冷には発泡系を使う理由

• グラスウールは水を吸うと、断熱性能がほぼゼロになる。
• 保冷では結露水が出る前提なので、吸水しにくい材料でなければなりません。
• ポリスチレン・ポリエチレン・ウレタンは独立気泡で水を吸いにくく、保冷に向きます。

• ①保温筒・保温板を巻く　…　継目は同一線上に並べない（千鳥にする）
• ②補助材でとめる　…　鉄線・ステープル・粘着テープ
• ③防湿層を巻く（保冷・防露の場合）　…　ポリエチレンフィルムなど。鉄線の上に巻きます
• ④外装材を巻く　…　亜鉛鉄板・ステンレス鋼板・アルミガラスクロス・カラー鉄板

ポリエチレンフィルムの役目を取り違えない

• ポリエチレンフィルム＝防湿（湿気が保温材にしみ込むのを防ぐ）
• 保温材の脱落を防ぐのは鉄線や外装材。「ポリエチレンフィルムは脱落を防ぐため」は誤りとして出ます
• 鉄線はフィルムより内側。保温筒のすぐ上で締めてから、フィルムで包みます

巻き方の決まり

• 外装材は、下から上へ巻き上げる　…　水が継目に入らないように（屋根瓦と同じ考え方）。
• 水平の管は、重ね部分を下向きにする。
• 継目は千鳥にする　…　まっすぐ並ぶと、そこが熱と水の通り道になるため。
• 鉄線の巻き数　…　保温筒1本につき2か所以上（呼び径により異なる）。

防湿層とは？

水蒸気が保温材の中に入り込むのを防ぐ層です。アスファルトフェルト・ポリエチレンフィルムなどを使います。

なぜ「暖かい側」なのか？

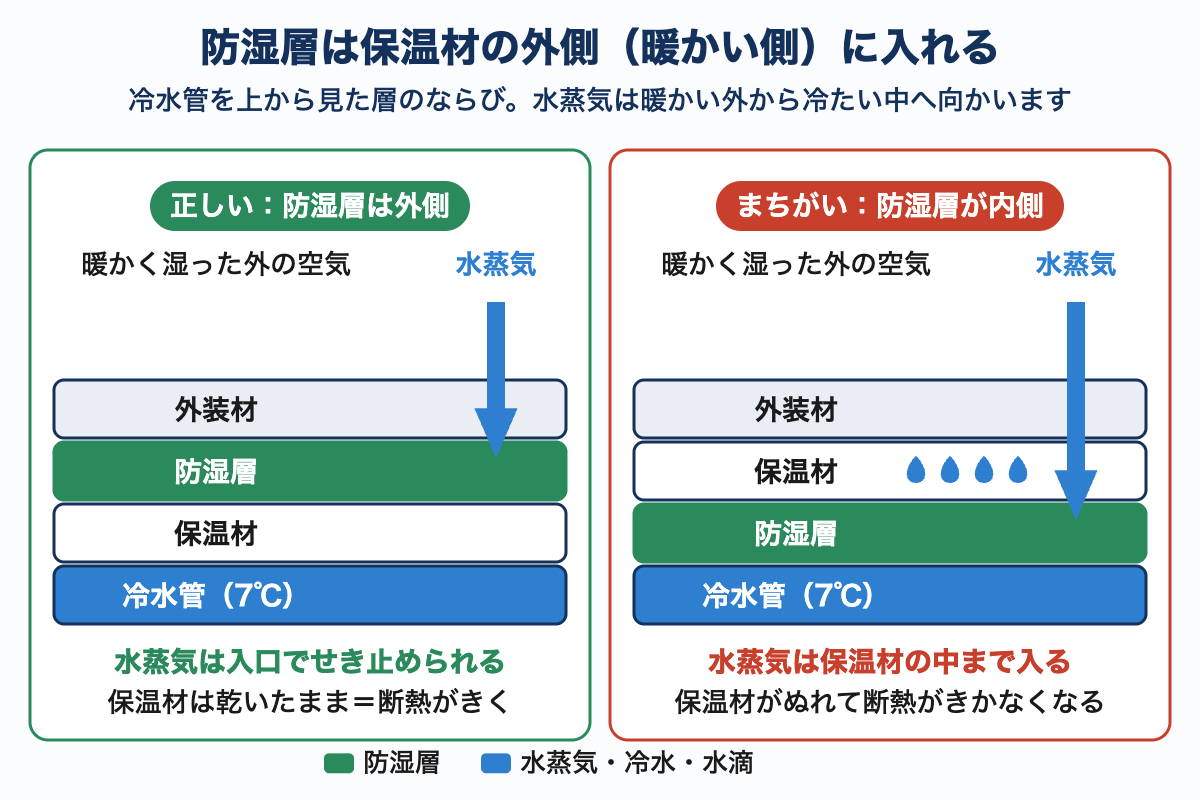

水蒸気は、暖かいほうから冷たいほうへ移動するからです。冷水管なら外の空気が暖かく、管が冷たい。つまり水蒸気は外から内へ入ろうとします。だから防湿層は保温材の外側（暖かい側）に入れて、入口でせき止めるのです。内側に入れても、もう手遅れです。

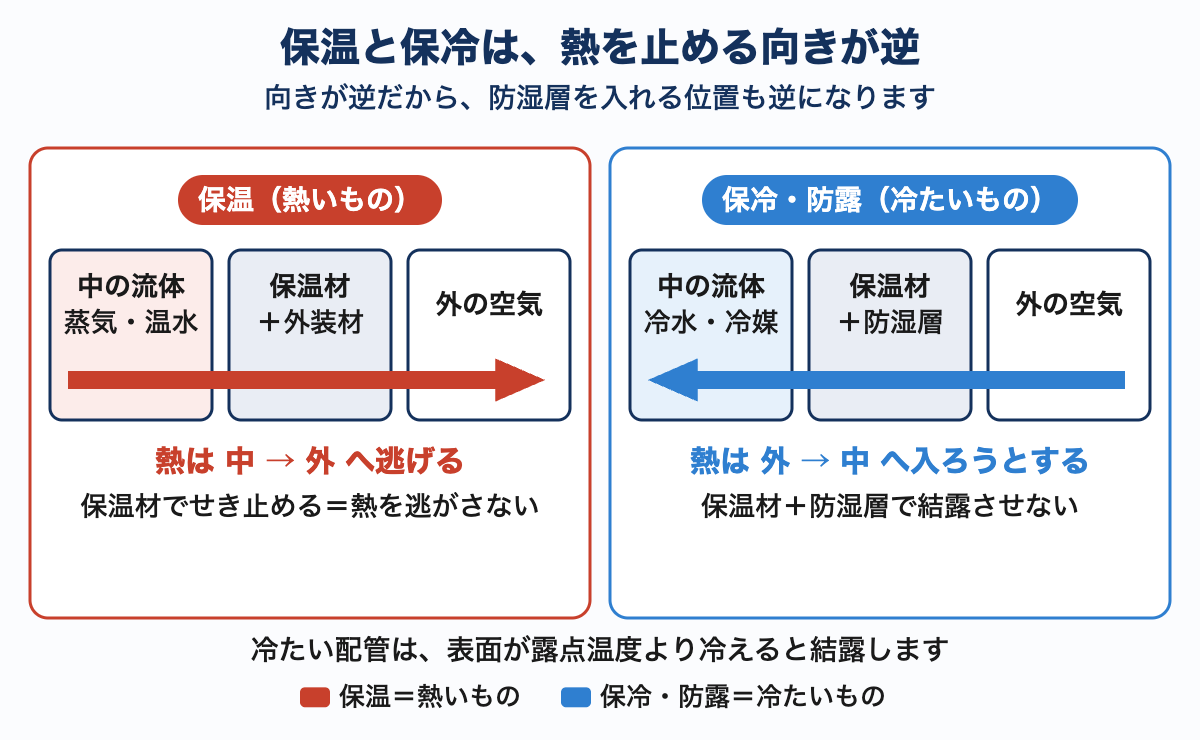

保温と保冷で逆になる

• 保冷（冷水・冷媒）　…　防湿層は保温材の外側（暖かい側）。
• 保温（蒸気・温水）　…　防湿層は不要。管が暖かいので、水蒸気は内から外へ抜けていくだけです。
• 保冷では、支持部にも断熱材を入れる　…　金属の支持金具が熱橋（ヒートブリッジ）になってそこだけ結露するのを防ぐため。

🔰 簡単なたとえ

保冷の配管を、冷たいペットボトルだと思ってください。タオルを巻いても、タオルの外側にラップを巻かなければ、タオルが湿ってびしょびしょになります。ラップ＝防湿層で、外側に巻くから意味があるのです。

• ポンプ・弁の周囲で、点検・操作の妨げになる所
• フランジ・ユニオンの前後　…　取り外しができるよう、そこだけ外せる形（脱着式）にする
• 温度計・圧力計の取り付け部
• スプリンクラーヘッド・煙感知器のまわり
• 排水管（一般には保温しない）　…　ただし結露するおそれのある所は防露する

下塗り・上塗りとは？

下塗りは、金属に直接塗るさび止め・食いつき用の塗料です。上塗りは、いちばん外に塗る仕上げの塗料。下塗りが土台で、上塗りが表面の守りと見た目を受け持ちます。

• ①下塗りは管の種類で変わる（黒管と白管）
• ②上塗りと、熱い所の塗料
• ③塗ってはいけない天気（5℃・85％）
• ④現場でやってよいこと・いけないこと

💡 覚え方

黒はさびやすいから「さび止め」、白はつるつるだから「食いつき用」。下塗りの目的が管によって違う、と理由で覚えると選択肢で迷いません。

原則として塗装しない条件

• 気温が5℃以下
• 相対湿度が85％以上
• 換気が不十分で結露するなど、乾燥に向かないとき

💡 覚え方

「5℃」と「85％」はセットで出題されやすい数字です。寒い日と、じめじめした日は乾かない——洗濯物と同じ、と考えると理由ごと思い出せます。

• 塗料の調合は、原則として製造所（工場）で行ったものをそのまま使う　…　現場で混ぜると割合が狂って性能が出ないため。「調合は工事現場で行う」は誤り
• 工場でさび止め塗装した機材の補修は、はがれた部分だけでよい
• ねじ接合の余ねじ部やパイプレンチの跡には、さび止めペイントを塗る　…　ねじ山や傷はめっき・塗装が削れていて、さびやすいため
• 塗り重ねる間隔（工程間隔時間）は、塗料の種類や天気に応じて決める

• ①保冷の材料　…　「保冷にはグラスウールが適している」→誤り。吸水しにくい発泡系を使います。
• ②防湿層の位置　…　「保冷の防湿層は、保温材の内側（管側）に設ける」→誤り。外側。
• ③外装の巻き方　…　「外装材は上から下へ巻き下げる」→誤り。下から上へ。
• ④継目　…　「保温筒の継目は、同一線上に揃える」→誤り。千鳥にします。
• ⑤使用温度　…　「ロックウールはグラスウールより高い温度に使える」→正しい。
• ⑥支持部　…　「保冷配管の支持部には断熱材を挿入する」→正しい。
• ⑦ポリエチレンフィルム　…　「保温材の脱落を防ぐために使用する」→誤り。防湿のため。
• ⑧白管の下塗り　…　「配管用炭素鋼鋼管（白）は下塗りが不要」→誤り。変性エポキシ樹脂プライマーなどを塗ります。
• ⑨塗装の条件　…　「気温5℃以下・相対湿度85％以上では、原則として塗装を行わない」→正しい。
• ⑩塗料の調合　…　「原則として工事現場で行う」→誤り。製造所で調合したものを使います。
• ⑪アルミニウムペイント　…　「蒸気管や放熱器には使用しない」→誤り。熱に強いので使うのが正解。

Q．保温の厚さは、どうやって決めるのですか？

A．保温では「熱の損失をいくらに抑えるか」、保冷では「表面温度が露点より高くなるか」から決めます。実務では公共建築工事標準仕様書などの表を使い、管の呼び径と流体の温度で厚さが決まります。試験で厚さの数値まで問われることは少ないので、決め方の考え方を押さえてください。

Q．「熱橋（ヒートブリッジ）」とは何ですか？

A．断熱の途切れたところが、熱の通り道（橋）になることです。保冷配管を吊っている金属の支持金具は、熱をよく伝えるので、そこだけ冷えて結露します。だから支持部に断熱材（木製の受け材など）を挟むのです。建築でも鉄骨や梁が熱橋になることが問題になります。

Q．屋外の保温で、外装材に何を使いますか？

A．雨に耐えるもの——亜鉛鉄板・カラー鉄板・ステンレス鋼板が使われます。アルミガラスクロスは屋内向けで、屋外では雨で劣化します。また継目のシール（コーキング）をきちんと行わないと、中に水が入って保温材が使えなくなります。

このページのまとめ

• 保温＝熱を逃がさない／保冷・防露＝熱の侵入と結露を防ぐ
• 繊維系（グラス350・ロック600・けいカル650）は高温に強い
• 発泡系（70〜100℃）は吸水しにくく保冷向き
• グラスウールは水を吸うと断熱性能を失う
• 継目は千鳥、外装は下から上へ巻き上げる
• 防湿層は暖かい側（保冷なら保温材の外側）
• 保冷の支持部には断熱材を入れる（熱橋対策）
• ポリエチレンフィルム＝防湿（脱落防止ではない）
• 下塗りは黒管＝さび止めペイント、白管＝変性エポキシ樹脂プライマーなど
• 5℃以下・85％以上では塗装しない／調合は製造所

次に読む
