【令和3年度】1級管工事施工管理技士の過去問と解説【一次検定 A問11〜20】

正しい記述です。金属製ボックスに電気が漏れると感電のおそれがあるため、D種接地工事で漏れた電気を地面へ逃がします。

正しい記述です。屋外は雨やほこりで漏電しやすいため、漏電遮断器を付けて、漏電時にすばやく電気を遮断します。

正しい記述です。高低差があるとケーブルが自重でずり落ちるので、ケーブルラックの子げたに固定します。

「使用電圧が高いほど低い値とする」が誤りです。電圧が高いほど電気は漏れやすくなります。

そのため、使用電圧が高いほど、絶縁抵抗の基準は高い値（厳しく）にします。

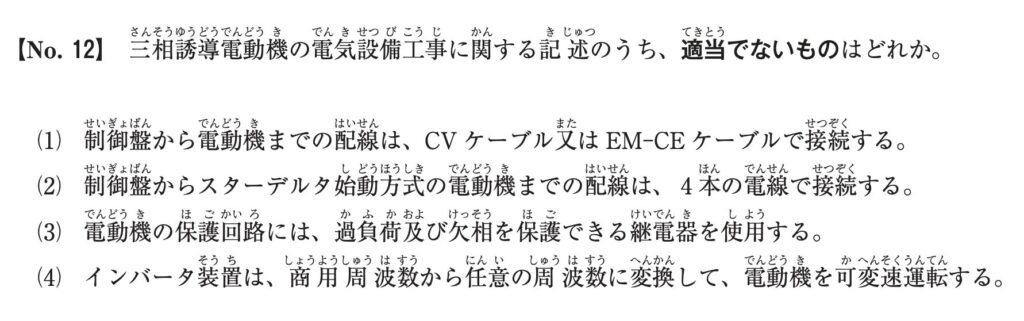

正しい記述です。電動機への配線には、CVケーブルやEM-CEケーブル（環境にやさしいエコ電線）を使います。

「4本の電線で接続する」が誤りです。スターデルタ始動は、スター結線とデルタ結線を切りかえるため、それぞれ3本ずつ必要です。

合計で6本の電線で接続します。

👉 この用語をもっとくわしくスターデルタ始動とは？始動電流を抑える仕組みを初心者にもやさしく図解

正しい記述です。過負荷（働かせすぎ）や欠相（1本断線）は焼損の原因になるため、これらを検知して守る継電器を使います。

正しい記述です。インバータは周波数を変えることで、電動機の回転速度を自由に調整できます。

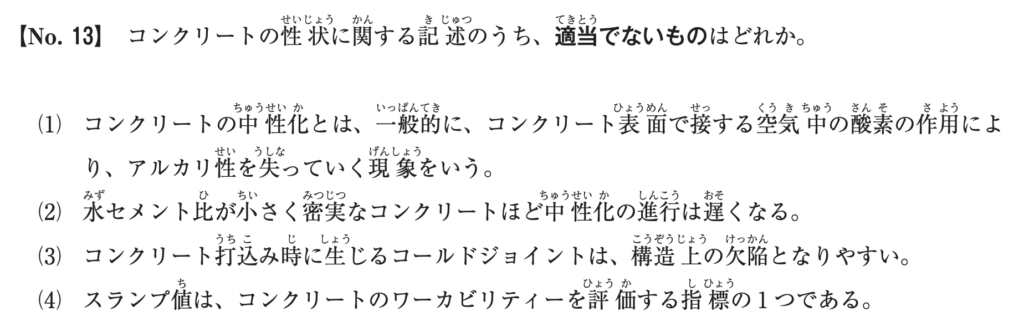

「空気中の酸素の作用」が誤りです。中性化は、空気中の二酸化炭素（CO₂）がコンクリートに入り込み、アルカリ性を失っていく現象です。

酸素ではない点に注意します。

正しい記述です。水が少なくち密なコンクリートほど、二酸化炭素が入り込みにくく、中性化の進行が遅くなります。

正しい記述です。打ち重ねの時間があきすぎてできるコールドジョイントは、上下の一体化が弱く、欠陥になりやすい部分です。

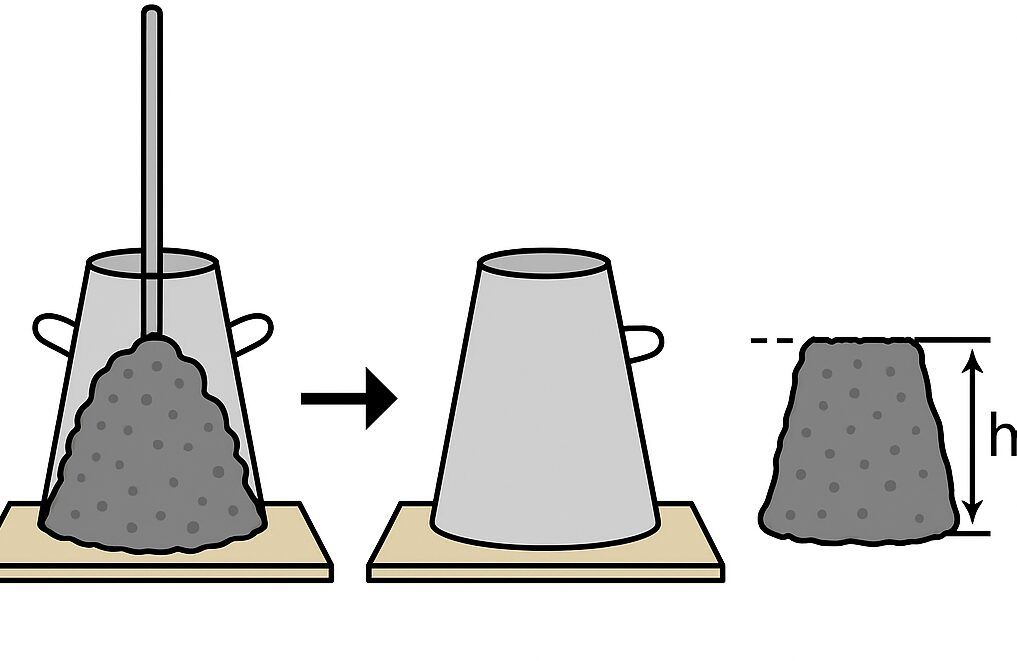

正しい記述です。スランプ値は、コンクリートのやわらかさ・扱いやすさ（ワーカビリティー）を表す指標です。

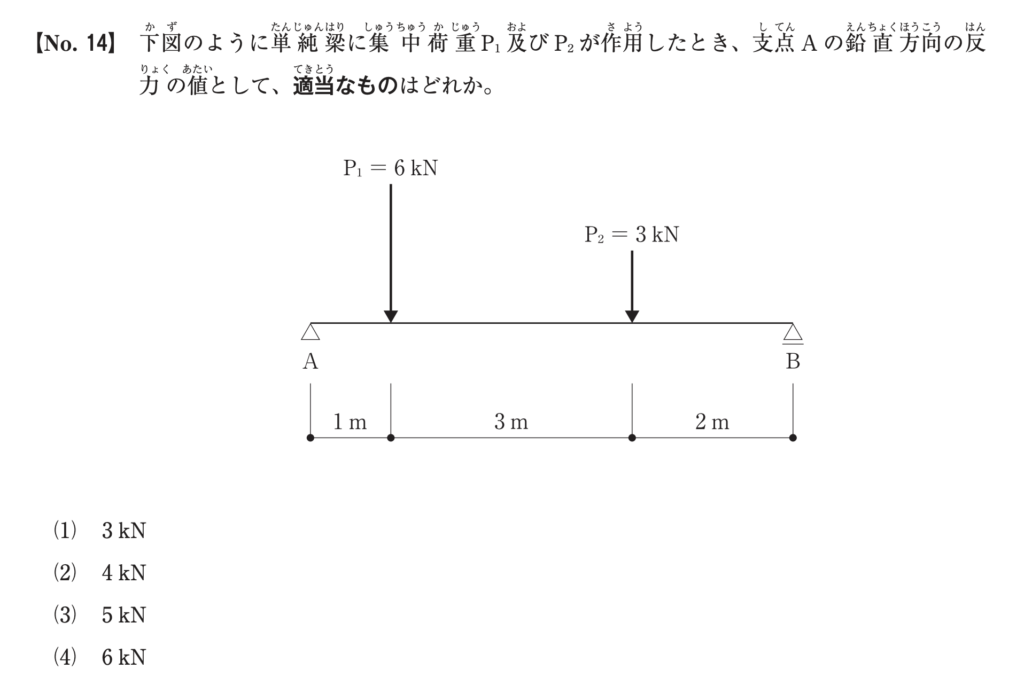

単純梁の支点Aにかかる反力（RA）を求める問題です。モーメントのつり合いで計算すると6kNとなり、正解は（4）です。

なぜ支点Bを中心に選ぶの？ 中心に選んだ点の反力は、腕の長さが0になるので式から消えます。求めたいRAを残すために、反対側の支点Bを中心にするのがコツです。

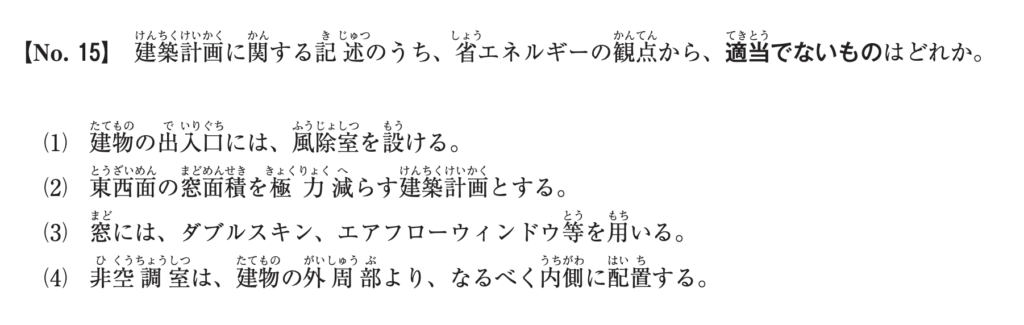

正しい記述です。風除室があると、ドアの開閉で外気が入りすぎるのを防げ、冷暖房の効率が上がります。

正しい記述です。東西面は朝日・夕日が低い角度で入りやすいので、窓を小さくすると冷房の負荷を減らせます。

正しい記述です。ダブルスキンやエアフローウインドウは窓を二重構造にしたもので、断熱性が高まり省エネになります。

「なるべく内側に配置する」が誤りです。非空調室（空調しない部屋）は、建物の外周部に置く方が省エネになります。

外からの熱の出入りを、非空調室が緩衝（クッション）となって防いでくれるためです。

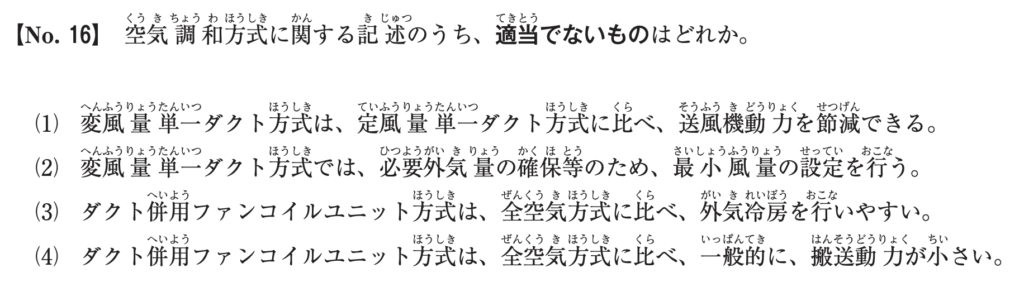

正しい記述です。変風量（VAV）方式は必要なときだけ風量を増やすので、ファンの電力をムダなく使えます。

正しい記述です。風量をゼロまで絞ると換気が不足するため、最小風量をあらかじめ決めておきます。

「外気冷房を行いやすい」が誤りです。ダクト併用ファンコイルユニット方式は、運ぶ空気の量が少なめです。

外の涼しい空気を大量に取り入れる外気冷房は、むしろやりにくくなります。

正しい記述です。空気より水のほうが少ない体積で多くの熱を運べるので、搬送動力が小さくなります。

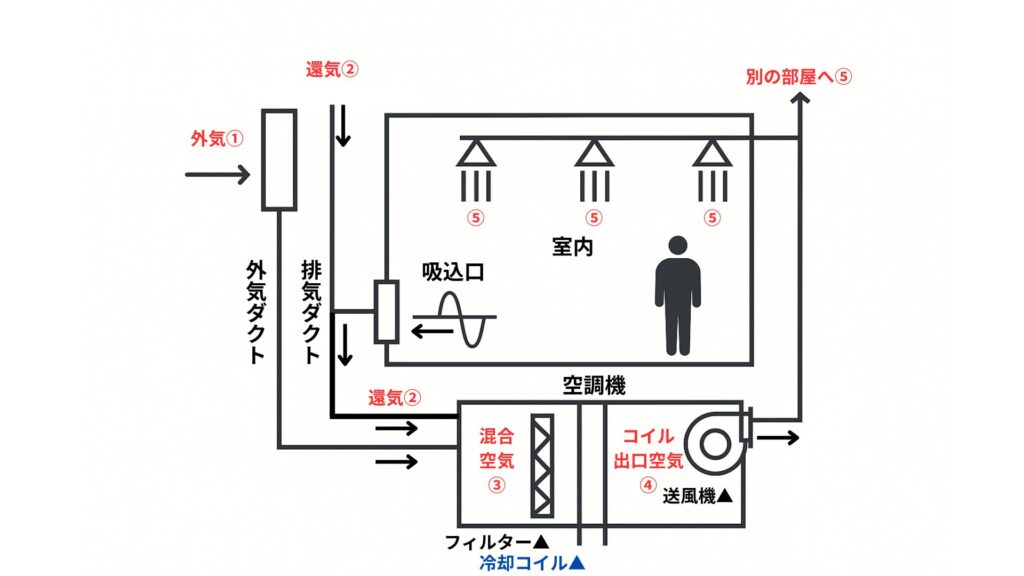

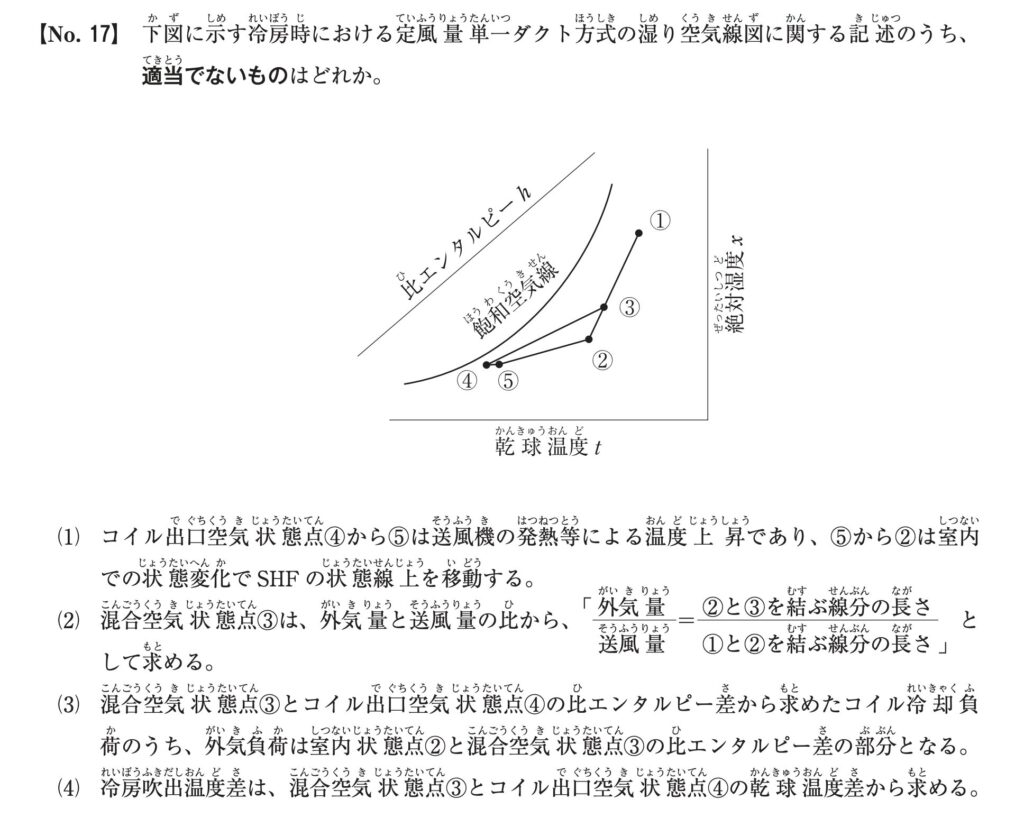

正しい記述です。④→⑤は送風機の熱による温度上昇（湿度は変わりません）、⑤→②は室内の熱を受けた変化で、SHF（顕熱比）の線上を進みます。

正しい記述です。外気①と還気②を混ぜた混合空気③は、外気量と送風量の比を、線分の長さの比に置きかえて求められます。

正しい記述です。コイル全体の冷却負荷（③→④）のうち、室内②と混合③の差の部分が、外気を取り入れたことによる外気負荷です。

「③と④の乾球温度差から求める」が誤りです。冷房吹出温度差は、室内空気（②）と吹出空気の乾球温度差で求めます。

③は外気も混じった混合空気なので、吹出温度差の基準にはなりません。

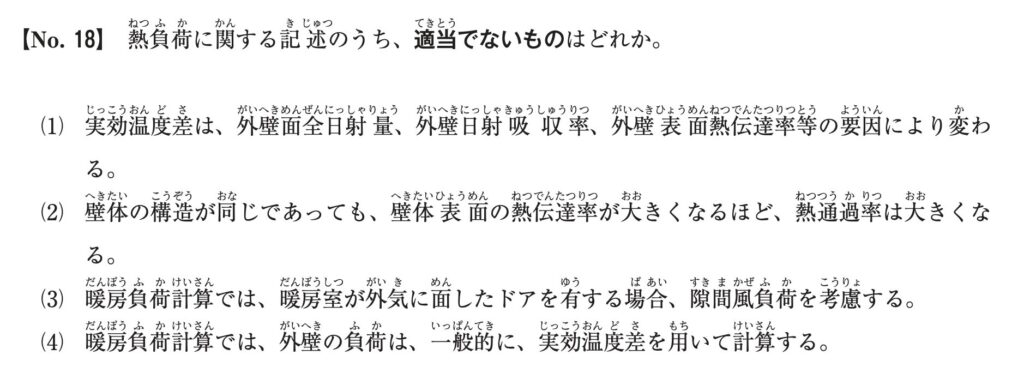

正しい記述です。実効温度差は、日射量や壁の吸収率、表面の熱伝達率などによって変わります。

👉 この用語をもっとくわしく実効温度差（ETD）とは？冷房負荷計算の基本を初心者にもやさしく図解

正しい記述です。壁の表面で熱が伝わりやすいほど、壁全体を熱が通りやすく（熱通過率が大きく）なります。

正しい記述です。外気に面したドアからはすき間風が入るので、暖房負荷に見込みます。

「実効温度差を用いて計算する」が誤りです。実効温度差は、日射の影響を含める冷房負荷で使う考え方です。

暖房負荷では日射を見込まず、ふつうの内外の温度差で計算します。

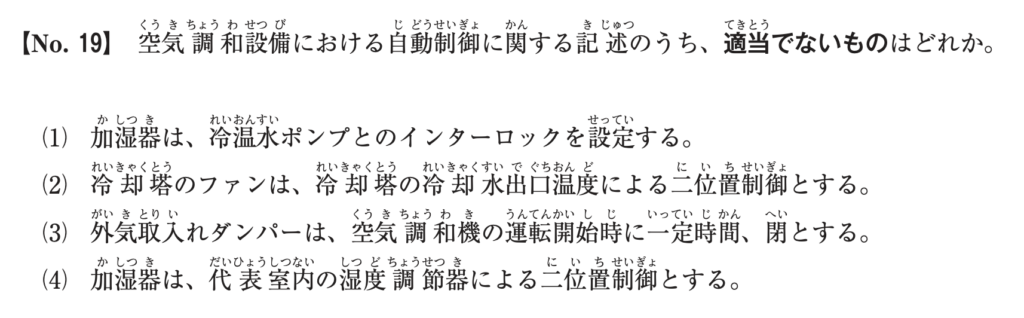

「冷温水ポンプとのインターロック」が誤りです。加湿器は、送風機（ファン）とインターロックします。

風が流れていないのに加湿すると、ダクト内に水がたまってしまうためです。

正しい記述です。冷却塔のファンは、冷却水の出口温度を見て入り切り（二位置制御）します。

正しい記述です。立ち上げ時はまず室内を空調するため、外気取入れダンパーを一定時間閉じます。

正しい記述です。代表的な室内の湿度を見て、加湿器を入り切りします。

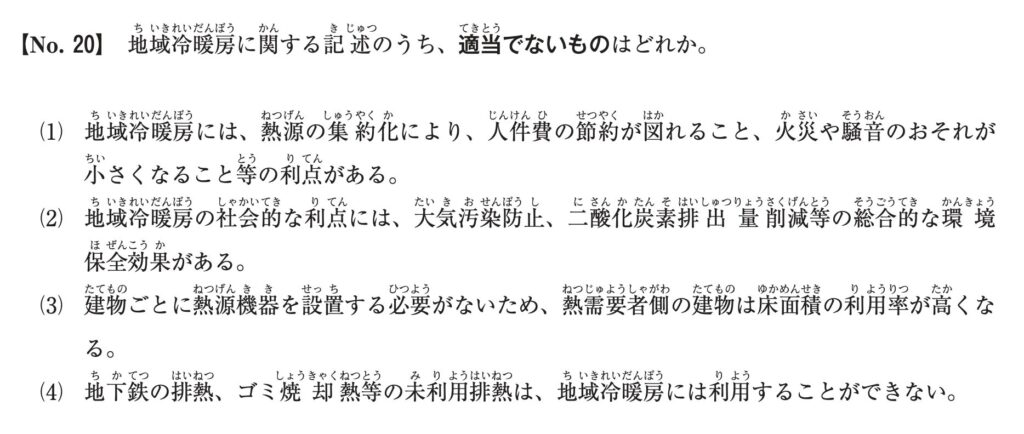

正しい記述です。熱源を1か所にまとめるので、人件費を抑えられ、各建物の火災や騒音のおそれも小さくなります。

正しい記述です。熱源を集約することで、まち全体での大気汚染防止やCO₂削減につながります。

正しい記述です。各建物に熱源機器がいらないので、機械室が小さくてすみ、床面積を有効に使えます。

「利用することができない」が誤りです。地下鉄の排熱やごみ焼却熱などの未利用エネルギーは、地域冷暖房で有効に利用できます。
