【令和4年度】1級管工事施工管理技士の過去問と解説【一次検定 A問11〜20】

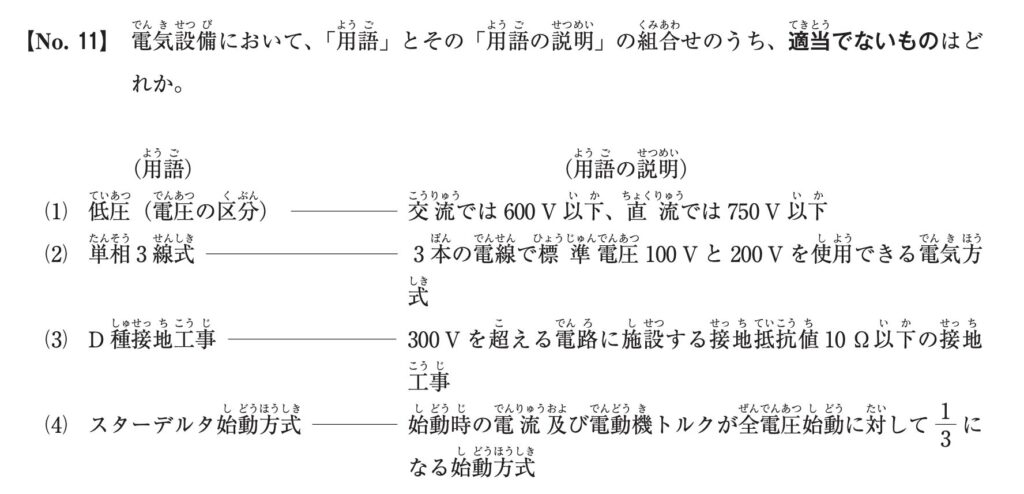

正しい記述です。低圧は、交流600V以下・直流750V以下と定められています。

数字がまぎらわしいですが、交流は600、直流は750とそのまま暗記しましょう。直流のほうが数字が大きい点に注意です。

正しい記述です。単相3線式は、3本の電線で100Vと200Vの両方を取り出せる電気方式です。

一般の住宅で広く使われ、照明やコンセントは100V、エアコンやIH調理器は200Vと使い分けられます。問題文は正しい内容です。

「300Vを超える電路・接地抵抗値10Ω以下」はC種接地工事の内容で、これが誤りです。D種接地工事は、300V以下の低圧機器に施す工事で、接地抵抗値は100Ω以下です（漏電遮断器が0.5秒以内に動作する場合は500Ω以下）。

C種とD種は名前も数字も似ていてまぎらわしいですが、D種＝300V以下・100Ω以下／C種＝300V超・10Ω以下と対で覚えましょう。問題文はこの2つを入れかえています。

A〜D種接地工事のちがい（早見表）

種類	どんな機器に施す？（電圧区分）	接地抵抗値（小さいほど安全）
A種	高圧・特別高圧の機器の鉄台や金属製の外箱など	10Ω以下
B種	変圧器の高圧側と低圧側がふれ合う事故（混触）を防ぐために低圧側に施す	150/I Ω以下（Iは1線地絡電流。条件で300/I・600/Iも）
C種	300Vを超える低圧の機器の金属製外箱など	10Ω以下 （0.5秒以内に切れる漏電遮断器があれば500Ω以下）
D種	300V以下の低圧の機器の金属製外箱など	100Ω以下 （0.5秒以内に切れる漏電遮断器があれば500Ω以下）

覚え方のコツ…A種＝高圧で10Ω、D種＝300V以下で100Ωをまず固定。C種はD種の「300V超」版。電圧が高いぶん、許される抵抗値はD種の100ΩよりさらにきびしいC種の10Ω（小さいほど電気が地面へ逃げやすく安全）です。B種だけは数字でなく「混触を防ぐ変圧器用」と役割で覚えると混同しません。

接地のA〜D種のちがいや「なぜ抵抗値は小さいほど厳しいのか」をもっと詳しく知りたい方は、下記の記事が参考になります。

👉 この用語をもっとくわしく接地（アース）とは？感電を防ぐ仕組みを初心者にもやさしく図解

正しい記述です。スターデルタ始動方式は、始動時の電流とトルクを、全電圧で始動する場合の1/3におさえる方式です。

モーターは始動の瞬間に大きな電流が流れます。そのままだと電気設備に負担がかかるため、大きなモーターは電流をおさえて始動します。問題文は正しい内容です。

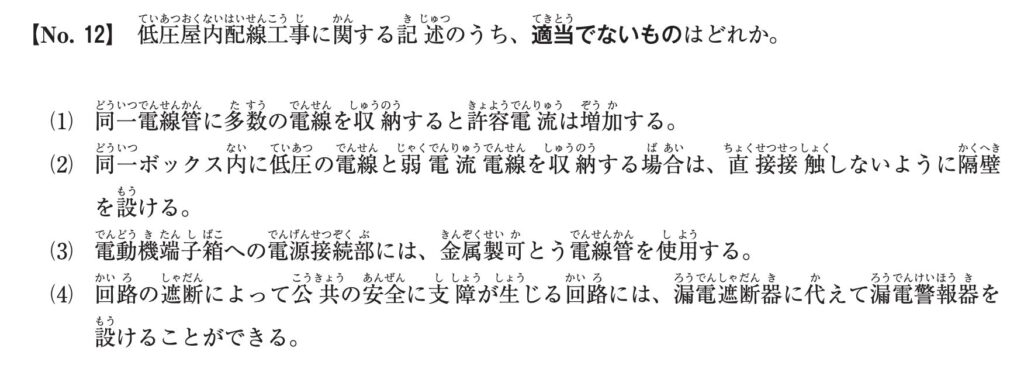

「増加する」が誤りです。正しくは、放熱が悪くなるため許容電流はむしろ減少します。

同じ電線管に電線を多数つめこむと、たがいの発熱がこもって温度が上がりやすくなります。熱を逃がしにくくなるぶん、安全に流せる電流（許容電流）は減ります。「たくさん入れる＝放熱が悪い＝流せる電流は減る」と理解しましょう。

正しい記述です。低圧の電線と弱電流電線を同じボックスに収める場合は、直接ふれないよう隔壁（しきり）を設けます。

弱電流電線（電話・LANなど）に強い電気が混じると誤作動や故障の原因になります。だから物理的に分けて、影響しないようにします。

正しい記述です。モーター（電動機）の端子箱への接続部には、金属製可とう電線管を使います。

モーターは運転中に振動します。かたい管で直結すると振動で接続部がゆるんだり傷んだりするため、曲げられて振動を吸収できる管を使います。

正しい記述です。回路を止めると公共の安全に支障が出るような回路では、電気を止める漏電遮断器の代わりに、警報を鳴らすだけの漏電警報器を設けることができます。

たとえば消防設備や避難に関わる回路は、漏電のたびに止まると逆に危険です。そこで「止める」のではなく「知らせる」方法が認められています。問題文は正しい内容です。

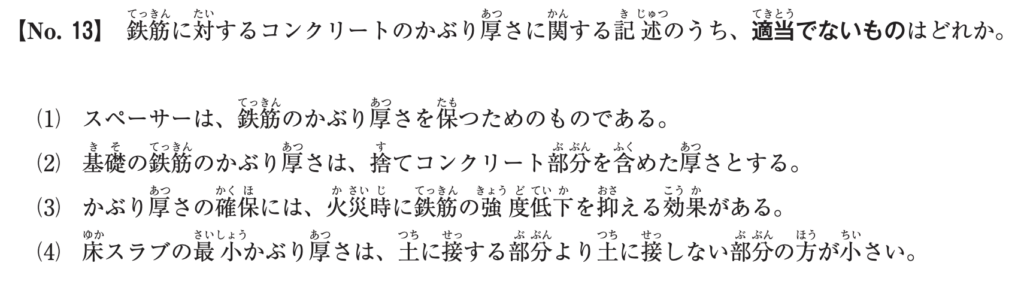

正しい記述です。スペーサーは、鉄筋とコンクリート表面との距離（かぶり厚さ）を一定に保つための部品です。

型枠の中で鉄筋がかたよると、かぶり厚さが足りない部分ができてしまいます。スペーサーですき間を確保して、均一なかぶり厚さを保ちます。

「捨てコンクリート部分を含めた厚さ」が誤りです。正しくは、基礎のかぶり厚さは捨てコンクリート部分を含めずに測ります。

捨てコンクリートは構造上の強度に数えない下地なので、鉄筋を守る「かぶり」としても数えません。だから、かぶり厚さは捨てコンクリートの上から測ります。

正しい記述です。かぶり厚さを十分に確保すると、火災のときに鉄筋の温度上昇をおさえ、強度の低下を防ぐ効果があります。

鉄は熱に弱く、高温になると強度が落ちます。まわりのコンクリートが厚いほど熱が鉄筋に届きにくくなるため、耐火上も大切です。

正しい記述です。かぶり厚さは土に接する部分のほうが大きく必要で、土に接しない部分のほうが小さくてよいです。

土に接する部分は湿気でサビやすいため、より厚くコンクリートで覆って鉄筋を守ります。問題文の「土に接しない部分の方が小さい」は正しい内容です。

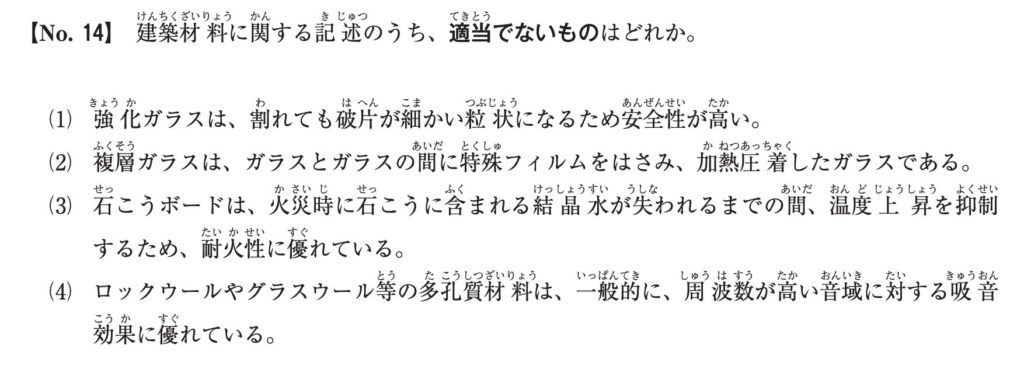

正しい記述です。強化ガラスは、割れても破片が細かい粒状になるため、大きな破片でけがをしにくく安全性が高いガラスです。

ふつうのガラスは割れると鋭いかけらになりますが、強化ガラスは角の丸い小さな粒になります。自動車の窓などに使われます。

「特殊フィルムをはさみ加熱圧着」は合わせガラスの説明で、これが誤りです。複層ガラスは、2枚のガラスの間に乾燥した空気の層をつくり、断熱性を高めたガラスです。

名前が似ていて入れかえやすいので注意です。複層＝空気の層で断熱／合わせ＝フィルムで安全と、目的とセットで覚えましょう。

正しい記述です。石こうボードは、火災時に石こうにふくまれる結晶水が蒸発するまでの間、温度上昇をおさえるため、耐火性にすぐれています。

水が蒸発するときに熱をうばうので、結晶水が「時間かせぎ」をしてくれるイメージです。壁や天井の下地に広く使われます。

正しい記述です。ロックウールやグラスウールなどの多孔質材料は、周波数が高い音（高い音域）をよく吸収します。

多孔質とは小さな穴がたくさんあいた材料のこと。穴の中で高い音が摩擦で熱に変わり吸収されます。一方、低い音の吸収は苦手な点も押さえましょう。問題文は正しい内容です。

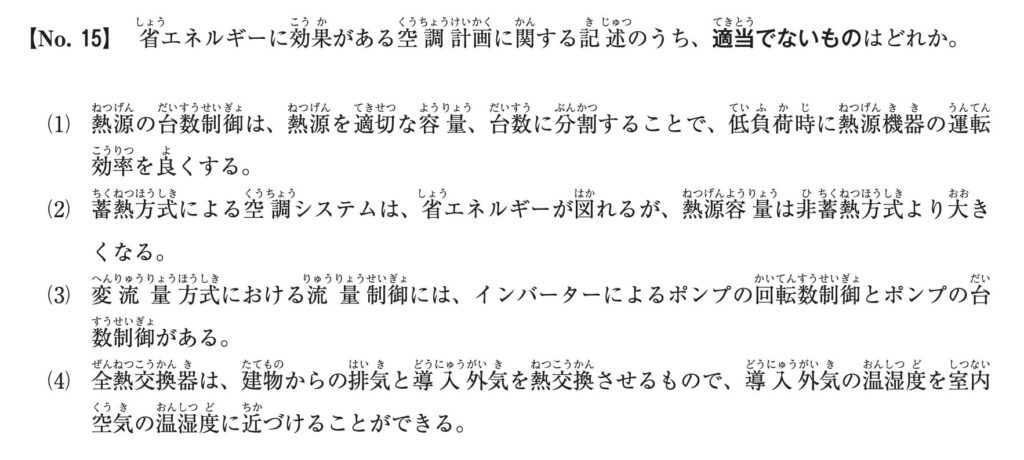

正しい記述です。熱源の台数制御は、熱源を適切な容量・台数に分け、負荷が小さいときに必要な台数だけ動かして効率よく運転する方法です。

大きな機械を1台で中途半端に動かすより、小分けにして必要な分だけ稼働させたほうがムダがありません。問題文は正しい内容です。

「大きくなる」が誤りです。正しくは、ピークをおさえられるため、熱源容量はむしろ非蓄熱方式より小さくできます。

昼のピークを夜にためた熱でまかなえるので、機械は一番きつい時間に合わせて大きくしなくてよいのです。だから熱源容量はむしろ小さくできます。「ためておく＝ピークを平らにする＝機械は小さくできる」と理解しましょう。

正しい記述です。変流量方式の流量制御には、インバーターでポンプの回転数を変える方法と、ポンプの運転台数を変える方法があります。

必要な分だけ水を流すことで、ムダなポンプ動力を減らすのが変流量方式です。問題文は正しい内容です。

正しい記述です。全熱交換器は、排気と外気のあいだで熱（温度と湿度）を交換し、外気を室内の状態に近づける装置です。

たとえば冬、暖かい排気の熱を冷たい外気に渡せば、取り入れる空気をあらかじめ暖められ、暖房の負担が減ります。問題文は正しい内容です。

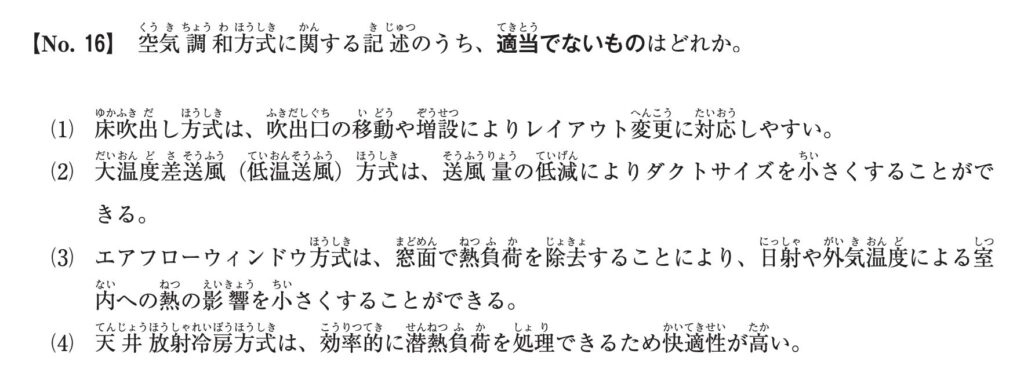

正しい記述です。床吹出し方式は、床から空気を吹き出す方式で、吹出口の移動や増設がしやすく、レイアウト変更に対応しやすいのが特徴です。

オフィスの模様替えで机の位置が変わっても、床の吹出口を動かすだけで対応できます。OAフロア（二重床）のオフィスで使われます。

正しい記述です。大温度差送風（低温送風）方式は、送る空気の温度差を大きくとることで必要な送風量を減らせ、ダクトサイズも小さくできます。

同じ熱を運ぶなら、より冷たい空気を使えば少ない風量ですむという考え方です。ダクトが小さくなれば天井裏のスペースも節約できます。

正しい記述です。エアフローウインドウ方式は、窓のすき間に空気を流して窓面で熱を処理する方式で、日射や外気温度の影響を小さくできます。

窓ぎわは夏は暑く冬は寒くなりがちです。窓の部分で先に熱を処理してしまうことで、室内環境を快適に保ちます。

「潜熱負荷も効率的に処理できる」が誤りです。放射冷房は主に顕熱（温度）を処理する方式で、潜熱（湿気）の処理は得意ではありません。

放射冷房（冷えた天井面などで冷やす方式）は温度は下げられますが、除湿（潜熱の処理）は苦手です。湿気を取るには別の設備が必要になります。「放射冷房＝温度は得意・湿気は苦手」と覚えましょう。

👉 この用語をもっとくわしく顕熱・潜熱とは？空調の基本を初心者にもやさしく図解

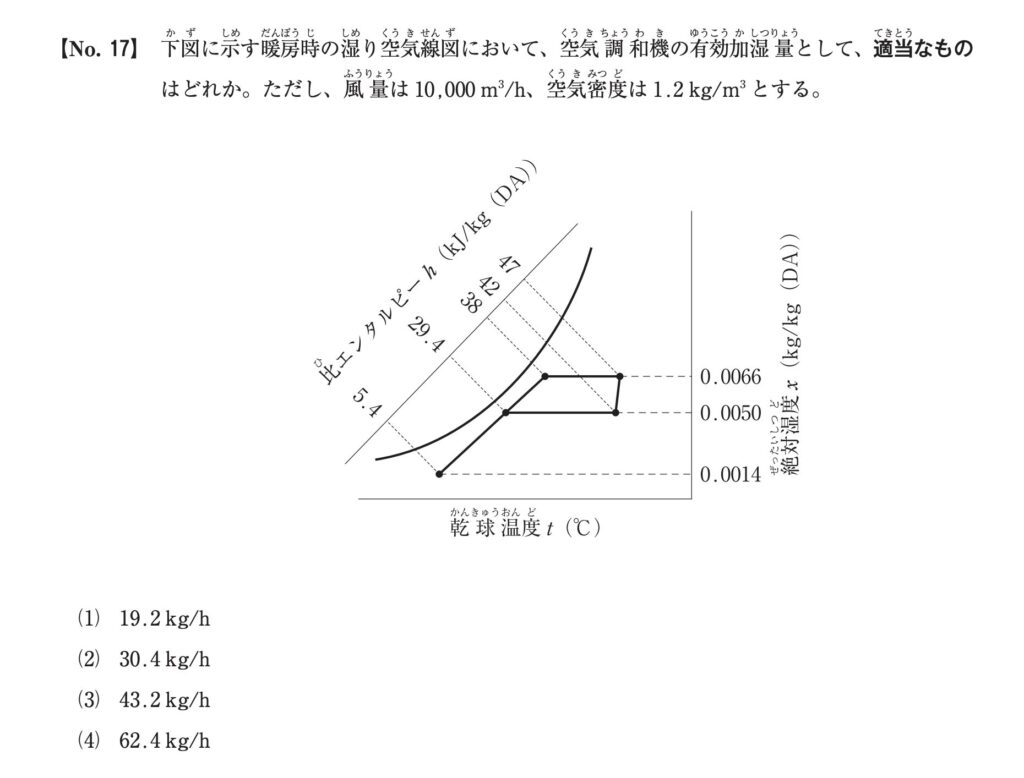

有効加湿量とは？

加湿器が1時間に空気へ加える水の量のことです。求め方は「1時間に流れる空気の重さ（kg/h）×空気1kgあたりに加わった水の量（kg/kg）」です。

①外気（OA）（比エンタルピ5.4／絶対湿度0.0014）：外から取り入れた、寒く乾いた空気

②混合空気（MA）（29.4／0.0050）：外気と還気を混ぜ合わせた空気

③室内空気＝還気（RA）（38／0.0066）：室内から空調機へ戻ってくる、暖かく湿った空気

④加熱コイルの出口＝加湿器の入口（42／0.0050）：混合空気を加熱コイルで温めた空気。温度だけ上がり、湿度は0.0050のまま

⑤加湿器の出口＝吹出（SA）（47／0.0066）：加湿器で水分を加え、部屋へ送り出す空気

1時間に流れる空気の重さ＝風量×空気密度＝10,000m³/h×1.2kg/m³＝12,000kg/h

加えた水の合計＝12,000kg×0.0016＝19.2kg/h

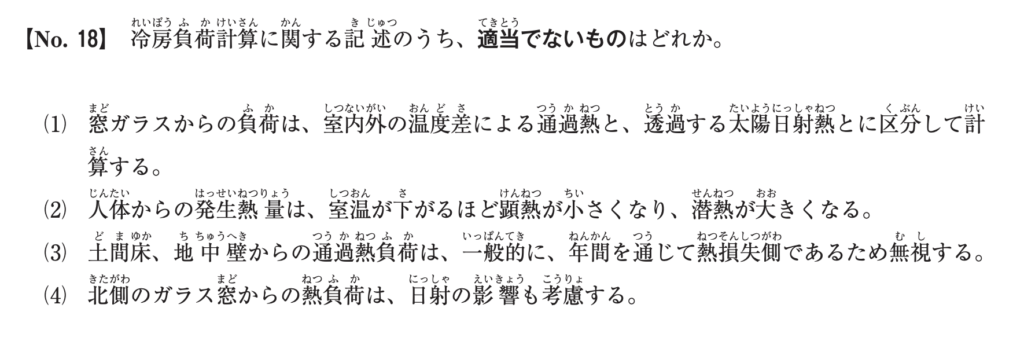

正しい記述です。窓ガラスからの負荷は、温度差で伝わる通過熱と、ガラスを透過して入る日射熱とに分けて計算します。

窓は「温度差で熱が伝わる」だけでなく「日光が直接差しこむ」二つの経路があります。性質がちがう熱なので分けて計算するのが正しい考え方です。

「顕熱が小さくなり、潜熱が大きくなる」が誤りです。正しくは、室温が下がるほど顕熱は大きく、潜熱は小さくなります。

まず、ここでいう「顕熱」は、体の表面から空気へ温度差で逃げていく熱のことです。体の表面温度は、まわりが暑くても寒くても、体温の働きで常に33〜34℃くらいに保たれています。

だから室温が下がると、体（約33℃）と空気の温度差が大きくなり、温度差で逃げる熱＝顕熱は大きくなります。体の温度はほぼ変わらないのに、相手（空気）だけが冷たくなるので、差が開くわけです。

一方、潜熱は汗が蒸発するときに体から奪われる熱です。室温が下がると涼しくなって汗をかかなくなるので、潜熱は小さくなります。問題文（2）は、この顕熱と潜熱の大小を反対に書いた引っかけです。

👉 この用語をもっとくわしく顕熱・潜熱とは？空調の基本を初心者にもやさしく図解

正しい記述です。土間床や地中壁からの通過熱負荷は、年間を通じて熱が逃げる側（熱損失側）になることが多いため、一般的に冷房計算では無視します。

地中の温度は外気ほど高くならないため、夏でも地面側へ熱が逃げる傾向です。冷房の負荷（部屋を冷やす邪魔をする熱）としては小さいので無視できる、という考え方です。

正しい記述です。北側の窓でも、空からの拡散日射などが入るため、熱負荷の計算では日射の影響も考慮します。

北向きは直射日光こそ入りにくいものの、空全体から回りこむ光（拡散日射）があります。「北だから日射ゼロ」とはしない点がポイントです。

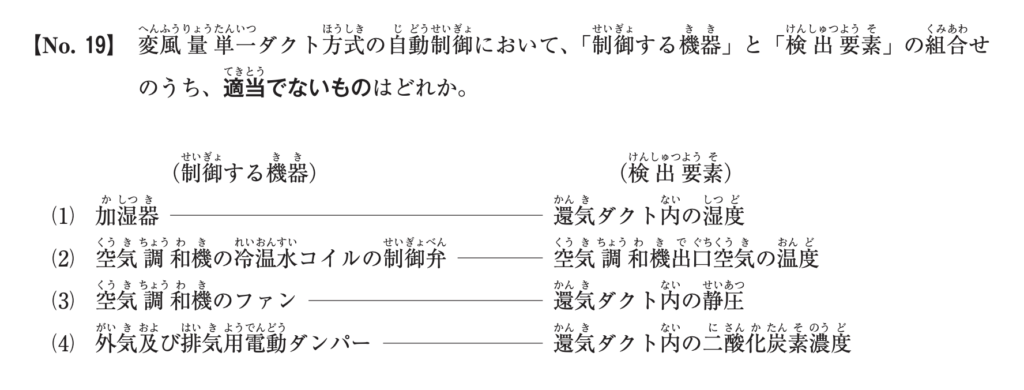

正しい組合せです。加湿器は、還気（部屋から戻る空気）ダクト内の湿度を検出して制御します。

部屋の湿り具合は、戻ってくる空気の湿度を見れば分かります。それが低ければ加湿する、という自然な組合せです。

正しい組合せです。冷温水コイルの制御弁は、空気調和機の出口空気の温度を検出して開閉を制御します。

コイルは空気を冷やす・温める部分です。出口の空気が目標温度になるよう、弁で水量を調整します。理にかなった組合せです。

この組合せが誤りです。正しくは、空気調和機の給気ファンは給気（供給）ダクト内の静圧を検出して風量を制御します（VAV方式）。

そもそも、静圧は何のためにあるのでしょうか。ひとことで言うと、空気を押し出すために、ダクトの中にためておく「押す力の余力（貯金）」です。

この余力があるおかげで、ファンから遠い部屋まで空気が届き、吹き出し口から各部屋へ空気を送り出せます。静圧がなければ、空気を押し出す力そのものがないということになります。

だからVAV方式では、各部屋が風量を絞っても増やしても、ダクトの静圧（＝みんなが共有する押す力）を一定に保つようファンの回転を調整します。静圧さえ一定なら、どの部屋も必要なときに必要な風量を確保できるからです。

制御したいのは「各部屋へ送る空気（給気）」なので、見るべきは給気ダクト側の静圧です。戻り側の還気ダクトの静圧で給気ファンを制御するのは不自然で、ここがひっかけです。

正しい組合せです。外気・排気用の電動ダンパーは、還気ダクト内の二酸化炭素濃度を検出し、開度を変えて取り入れる外気量を調整します。

二酸化炭素濃度は部屋の人の多さ＝空気の汚れ具合の目安です。濃度が上がれば外気を多く取り入れて換気する、という合理的な組合せです。

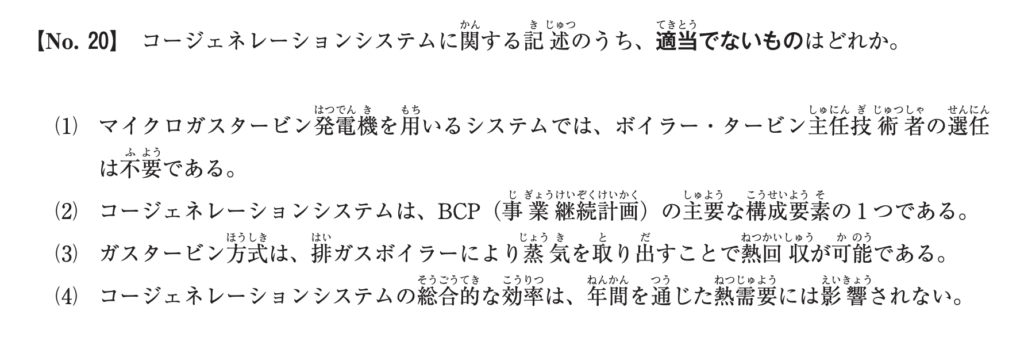

正しい記述です。マイクロガスタービン発電機を用いるシステムでは、ボイラー・タービン主任技術者の選任は不要です。

マイクロガスタービンは小型で出力が小さいため、大型発電設備のような主任技術者の選任義務の対象外となっています。問題文は正しい内容です。

正しい記述です。コージェネレーションは停電時にも電気と熱を自前でつくれるため、BCP（事業継続計画）の主要な構成要素の一つです。

災害で電力が止まっても事業を続けられるため、病院やデータセンターなどで重視されます。問題文は正しい内容です。

正しい記述です。ガスタービン方式は、高温の排ガスを排ガスボイラーに通して蒸気を取り出すことで、熱を回収できます。

発電で終わりにせず、捨てるはずの排ガスの熱から蒸気をつくって利用するのがコージェネの考え方です。問題文は正しい内容です。

「影響されない」が誤りです。正しくは、発生する熱を使い切れるほど総合効率が高くなるため、年間の熱需要の大きさに影響されます。

コージェネは出てきた熱を使ってこそ効率が上がるしくみです。熱の需要が少ないと、つくった熱が余って捨てられ、総合効率は下がります。だから「熱需要に影響されない」は誤りです。
