【令和4年度】1級管工事施工管理技士の過去問と解説【一次検定 A問21〜30】

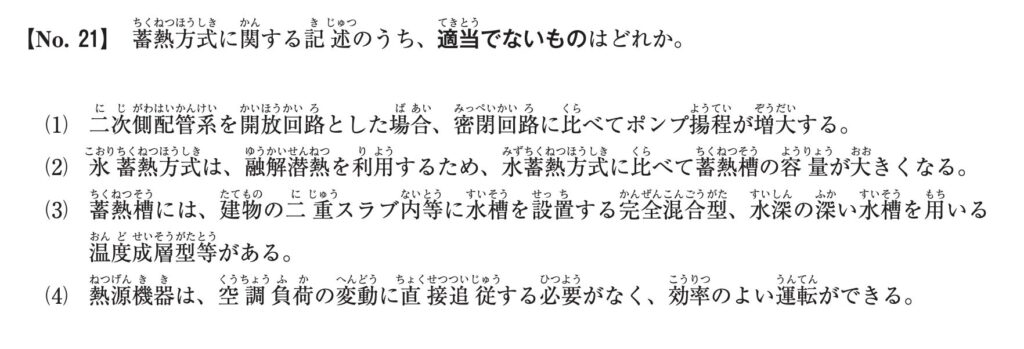

正しい記述です。開放回路にすると、密閉回路に比べてポンプ揚程は大きくなります。

開放式の蓄熱槽は水面が大気に開いているため、ポンプは槽の水面から配管の最高位置まで水を押し上げる高さ（実揚程）を余分に負担します。密閉回路ではこの押し上げ分が行きと帰りで相殺されますが、開放回路では残るため揚程が増えます。

「大きくなる」が誤りです。正しくは、融解潜熱を利用するため、蓄熱槽の容量はむしろ小さくできます。

氷蓄熱は、氷がとけるときの大きな融解潜熱を使うため、水の温度差だけで蓄える水蓄熱に比べ、同じ熱量をはるかに小さな体積に蓄えられます。だから蓄熱槽はむしろ小さくできます。「潜熱は大きい＝小さな槽でOK」と理解しましょう。

正しい記述です。完全混合型（槽内の水が混ざり合う）と温度成層型（冷たい水を下・温かい水を上に分けてためる）などがあります。

温度成層型は冷温の層が混ざりにくく、取り出せる温度差を保ちやすいため、効率の面で有利です。問題文は正しい内容です。

正しい記述です。蓄熱槽が「熱の貯金箱」として働くため、熱源機器は負荷の増減を追いかけずに、一定の効率の良い状態で運転できます。

さらに、電気料金の安い夜間にためておく運用とも相性がよく、省エネ・コスト面でも有利です。問題文は正しい内容です。

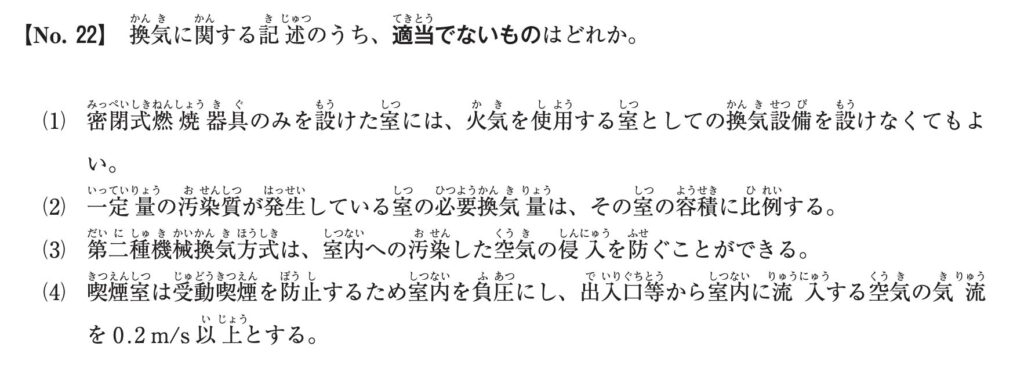

正しい記述です。密閉式燃焼器具だけの部屋には、火気を使う室としての換気設備は設けなくてもよいです。

室内の空気を汚さず酸素も使わないため、火気使用室としての特別な換気は不要になります。問題文は正しい内容です。

「容積に比例」が誤りです。正しくは、必要換気量は汚染質の発生量に比例し、部屋の容積には比例しません。

容積は「汚れが薄まるまでの時間」には関係しますが、定常状態で必要な換気量を決めるのは発生量です。「大きい部屋ほど換気が要る」と思わせるのがひっかけです。

正しい記述です。第二種は給気だけを機械で行う方式で、室内が正圧（外より圧力が高い）になり、汚れた空気が入りにくくなります。

清浄さを保ちたい部屋は正圧の第二種、においを外に出したくない部屋は負圧の第三種、と用途で覚えましょう。問題文は正しい内容です。

正しい記述です。喫煙室は負圧に保ち、出入口で内向きに0.2m/s以上の気流をつくります。

室内を負圧にすればたばこの煙が外へもれ出しません。さらに出入口で内向きの気流をつくることで、受動喫煙をより確実に防げます。問題文は正しい内容です。

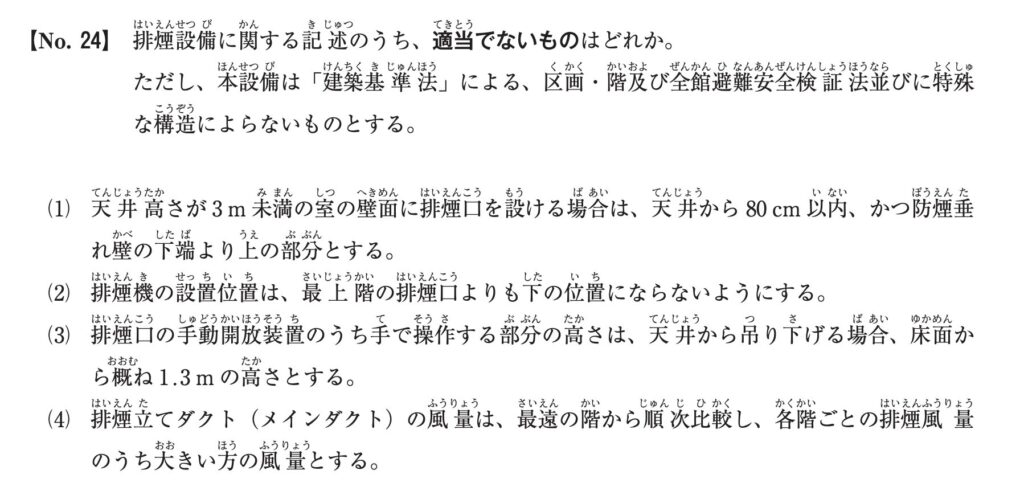

正しい記述です。排煙口は天井から80cm以内、かつ防煙垂れ壁の下端より上に設けます。

煙は上にたまるので、排煙口はできるだけ高い位置に設けると効率よく排出できます。たまった煙の層から排煙口が外れないよう、垂れ壁の下端より上に置きます。

👉 この用語をもっとくわしく防煙垂れ壁とは？役割と設置基準を初心者にもやさしく図解

正しい記述です。排煙機は最も上の排煙口と同じか、それより高い位置に置きます。

煙は上昇するため、排煙機が排煙口より低いと上にたまった煙をうまく吸い出せなくなります。これも「煙は上にたまる」という性質から導けます。

「1.3m」が誤りです。正しくは、天井から吊り下げる場合は床面からおおむね1.8mです。

手で操作する部分の高さは、壁に付ける場合が床面から80cm以上1.5m以下、天井から吊り下げる場合はおおむね1.8mと決められています。吊り下げる場合は手をのばして届く高さなので、1.3mではなく1.8mが正しい数値です。

正しい記述です。各階で必要な風量を順に比べていき、大きいほうの風量を採用します。

複数階を1本の立てダクトで排煙する場合、どの階で火災が起きても足りる能力を確保する必要があるためです。問題文は正しい内容です。

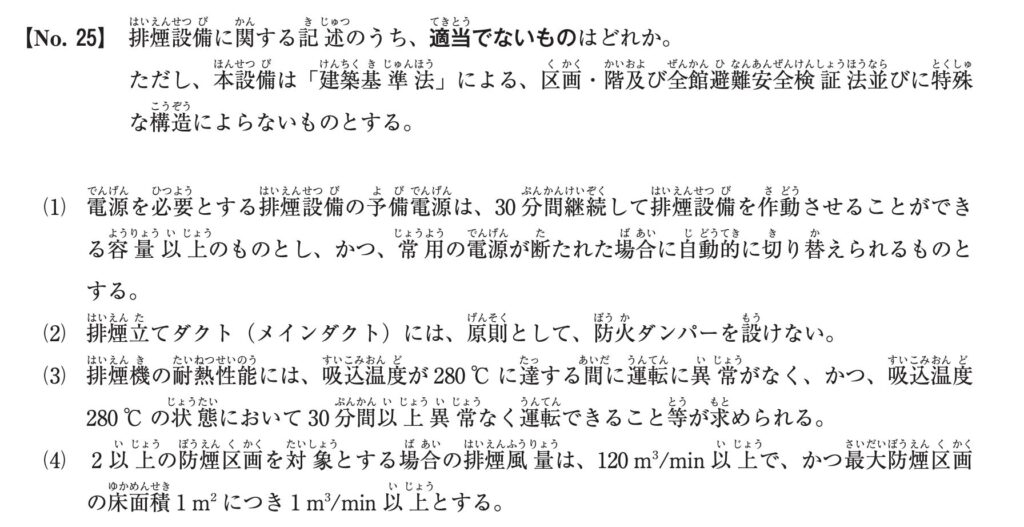

正しい記述です。予備電源は30分以上動かせる容量を確保し、停電時に自動で切り替わるものとします。

火災で停電しても排煙を続けられるようにするためです。手動では間に合わないので、自動切替が求められます。問題文は正しい内容です。

正しい記述です。排煙の立てダクトには、原則として防火ダンパーを設けません。

排煙ダクトは煙を通すのが仕事です。そこに防火ダンパーを付けると、肝心なときに熱で閉じてしまい排煙できなくなります。だから原則設けません。

正しい記述です。排煙機には、吸込温度280℃に達するまで異常なく動き、280℃で30分以上運転できる耐熱性能が求められます。

火災の高温の煙を吸い込んでも排煙機が止まらないことが必要だからです。「280℃・30分」という数値で押さえましょう。

「1㎥/min」が誤りです。正しくは、2以上の防煙区画では床面積1㎡あたり2㎥/min以上が必要です。

1㎡あたり1㎥/minでよいのは1区画だけを対象とする場合です。2区画以上をまとめて受け持つ場合は、120㎥/min以上で、かつ1㎡あたり2㎥/min以上が必要になります。数字の「1」と「2」を入れかえたひっかけです。

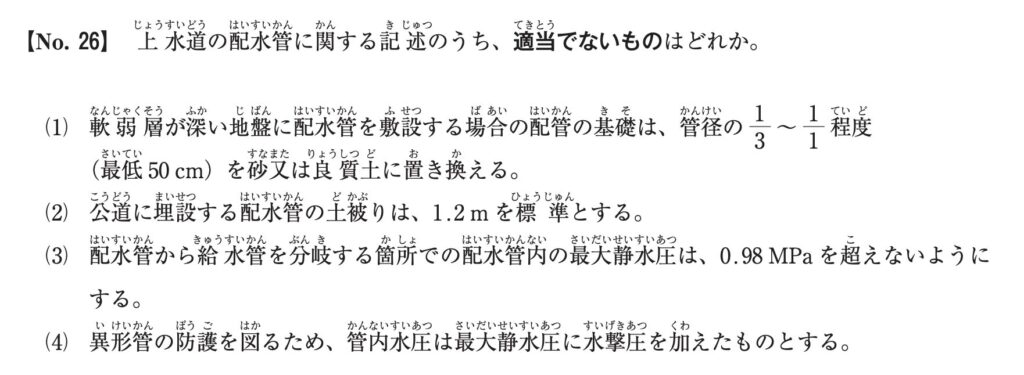

正しい記述です。軟弱地盤では、管の下を管径の1/3〜1倍程度（最低50cm）まで砂や良質土に置き換えます。

地盤が軟らかいと管が不ぞろいに沈んで折れるおそれがあります。下地をしっかりした土に入れ替えて、管を安定して支えられるようにします。

正しい記述です。公道に埋める配水管の土被りは1.2mを標準とします。

公道は車が通るため、車の荷重や凍結から管を守る必要があり、一定の土被り（1.2m）を確保します。問題文は正しい内容です。

「0.98MPa」が誤りです。正しくは、給水管を分岐する箇所の配水管内の最大静水圧は0.74MPaを超えないようにします。

圧力が高すぎると、配管のつなぎ目や蛇口・水栓などに常に強い力がかかり続け、漏水や器具の破損につながります。

では、なぜ0.74MPaまではよくて、0.98MPaは高すぎるのでしょうか。配管や器具には、それぞれ「安全に耐えられる圧力の上限」があります。風船をふくらませすぎると割れるのと同じで、上限を超える圧力が常にかかると、つなぎ目やパッキンが少しずつ傷んで漏れやすくなります。

そこで、建物中の器具が安全に使える範囲に収まるよう、余裕をもたせた上限として0.74MPaが決められています。0.98MPaは約1.3倍でこの線を超えるため「高すぎる」となります。数字を0.74→0.98に変えたひっかけです。

正しい記述です。異形管の防護では、最大静水圧に水撃圧（ウォーターハンマー）を加えた圧力を見込みます。

曲がりや分岐に使う異形管には、水の流れの向きが変わる分だけ大きな力がかかります。さらに急な開閉で生じる衝撃圧も加えて、余裕をもって防護します。問題文は正しい内容です。

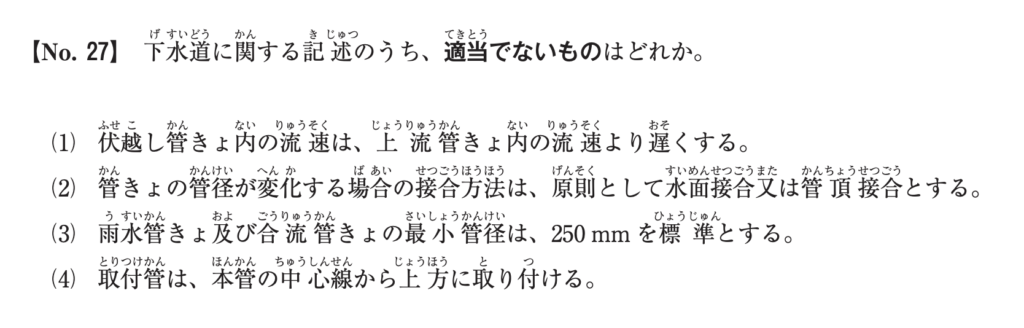

「遅くする」が誤りです。正しくは、土砂がたまりやすいため、上流の管きょより流速を速くします。

伏越しは管を下げて再び上げる区間なので、底に土砂がたまりやすいです。たまった土砂を押し流せるよう、上流より流速を速くします。「速くして詰まりを防ぐ」と理解しましょう。

正しい記述です。管の太さが変わるつなぎ目では、水面接合（水面の高さをそろえる）か管頂接合（管の天井をそろえる）を原則とします。

こうすると水がスムーズに流れ、上流側で水があふれにくくなります。問題文は正しい内容です。

正しい記述です。雨水管きょと合流管きょの最小管径は250mmを標準とします。

雨水や、汚水と雨水を一緒に流す合流は流す水の量が多いため、最小管径が大きめ（250mm）です。汚水だけを流す管きょは200mmが標準で、こちらより太い点を押さえましょう。

正しい記述です。各家庭からの取付管は、本管の中心より上の部分につなぎます。

下のほうにつなぐと、本管の底にたまった土砂が取付管に入り込みやすいためです。それを避けるねらいがあります。問題文は正しい内容です。

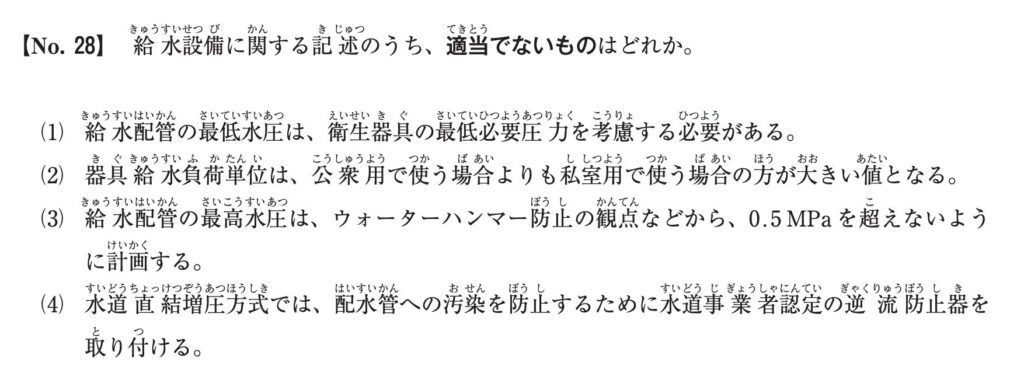

正しい記述です。給水配管の最低水圧は、衛生器具の最低必要圧力を考慮して決めます。

シャワーや洗浄弁などは一定以上の水圧がないと正しく働きません。だから、いちばん条件の悪い（高い位置・末端の）器具でも必要な圧力が届くように設計します。

「公衆用より私室用の方が大きい」が誤りです。正しくは、公衆用のほうが私室用より大きい値になります。

同じ器具でも、公衆用（不特定多数が使う）は使われる頻度が高く、同時使用も多いため、私室用（住宅など）より大きい値になります。大小が逆になっているのがひっかけです。

正しい記述です。最高水圧は、ウォーターハンマー防止などの観点から0.5MPaを超えないよう計画します。

水圧が高すぎると、蛇口を急に閉じたときの衝撃（ウォーターハンマー）が強くなり、配管や器具を傷めます。だから上限を設けます。問題文は正しい内容です。

正しい記述です。水道直結増圧方式では、水道事業者が認めた逆流防止器を取り付けます。

この方式はポンプで水道の水を直接押し上げるため、万一逆流すると水道本管（配水管）を汚すおそれがあります。それを防ぐための逆流防止器です。問題文は正しい内容です。

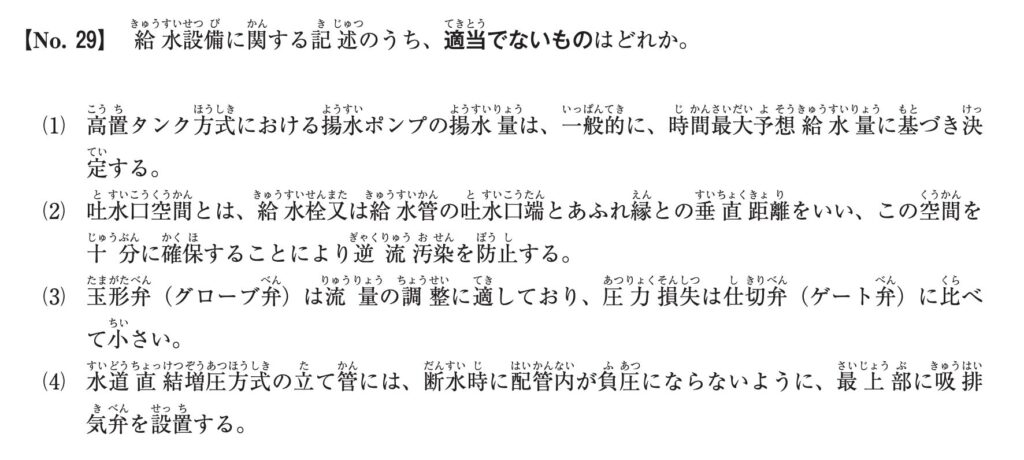

正しい記述です。揚水ポンプのくみ上げ量は、1時間あたりに最も多く使われる量（時間最大予想給水量）を基準に決めます。

使用のピークに合わせておけば、いちばん水を使う時間帯でも不足しません。問題文は正しい内容です。

正しい記述です。吐水口空間とは、蛇口の先端とあふれ縁との縦のすき間のことで、これを確保すると逆流汚染を防げます。

空間があれば、たとえ水道側が負圧になっても、ためた水が逆に吸い込まれません。問題文は正しい内容です。

「仕切弁より小さい」が誤りです。正しくは、玉形弁の圧力損失は仕切弁より大きくなります。

玉形弁は流量調整に向いている点は正しいですが、流れが曲がる分、圧力損失は仕切弁より大きいです。「調整しやすい＝流れを絞る＝損失は大きい」と結びつけましょう。

正しい記述です。立て管の最上部に吸排気弁を設け、断水時に配管内が負圧になるのを防ぎます。

断水で立て管の中が負圧になると配管や器具を傷めるおそれがあります。空気を出し入れする吸排気弁で圧力を逃がします。問題文は正しい内容です。

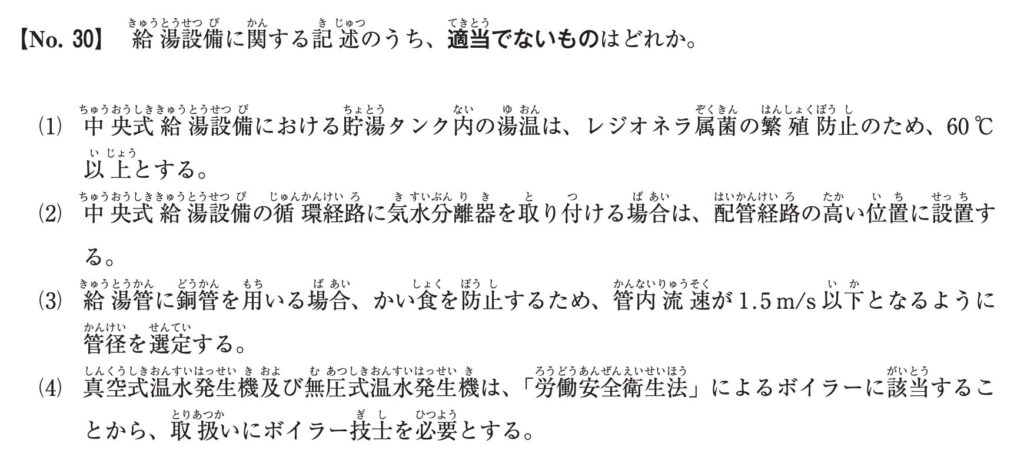

正しい記述です。貯湯タンク内の湯温は、レジオネラ属菌の繁殖防止のため60℃以上に保ちます。

レジオネラ属菌はぬるいお湯（36℃前後）で増えやすく、高温では死滅します。だから貯湯は60℃以上に保ち、菌が増えないようにします。問題文は正しい内容です。

正しい記述です。気水分離器（空気を取り除く装置）は配管経路の高い位置に設置します。

配管の中の空気は軽くて上のほうにたまるため、高い位置に気水分離器を置くと効率よく空気を抜けます。問題文は正しい内容です。

正しい記述です。銅管では、かい食を防ぐため管内流速が1.5m/s以下になるよう管径を選びます。

流速が速すぎると銅管の内面が局部的に削られて穴があくおそれがあります。だから流速の上限（1.5m/s）を守る管径にします。問題文は正しい内容です。

「ボイラーに該当しボイラー技士が必要」が誤りです。正しくは、真空式・無圧式温水発生機はボイラーに該当せず、ボイラー技士は不要です。

労働安全衛生法でいうボイラーは、内部が高圧になって破裂の危険がある機器を指します。真空式・無圧式は構造上高圧にならないので該当せず、ボイラー技士なしで扱えます。「ボイラーに該当する」が誤りです。
