【令和5年度】1級管工事施工管理技士の過去問と解説【一次検定 A問21〜30】

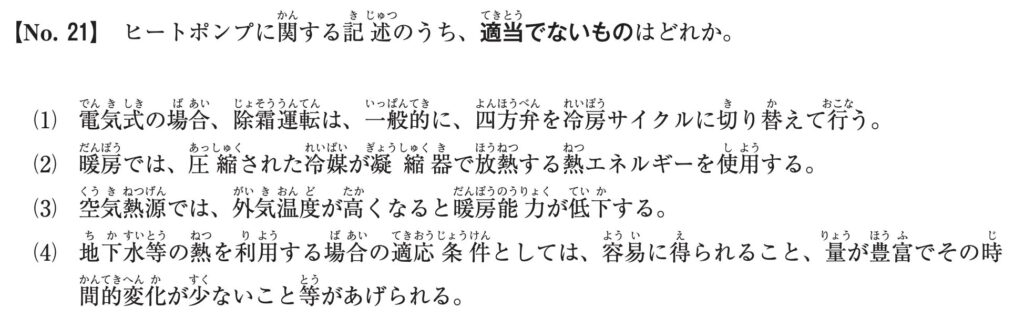

正しい記述です。冬に室外機へ霜がつくと熱をくみ上げにくくなります。

そこで除霜（霜取り）運転では四方弁を切りかえ、一時的に冷房サイクルにして室外機を温め、霜を溶かします。

👉 この用語をもっとくわしく四方弁（四方切換弁）とは？冷暖房が切り替わる仕組みを初心者にもやさしく図解

正しい記述です。暖房のときは、圧縮した冷媒が凝縮器（室内側）で液体に戻るときに出す熱を、室内に取り込んで利用します。

「外気温度が高くなると暖房能力が低下する」が誤りです。空気熱源のヒートポンプは、外の空気から熱をくみ上げて暖房します。

外気温度が低いほど熱を取りにくくなり、暖房能力が低下します。高いときではなく、低いときに弱くなります。

正しい記述です。地下水などの熱を使う場合は、安定して豊富に得られることが条件になります。

水量や水温の時間変化が少ないほど、安定した熱源として使えます。

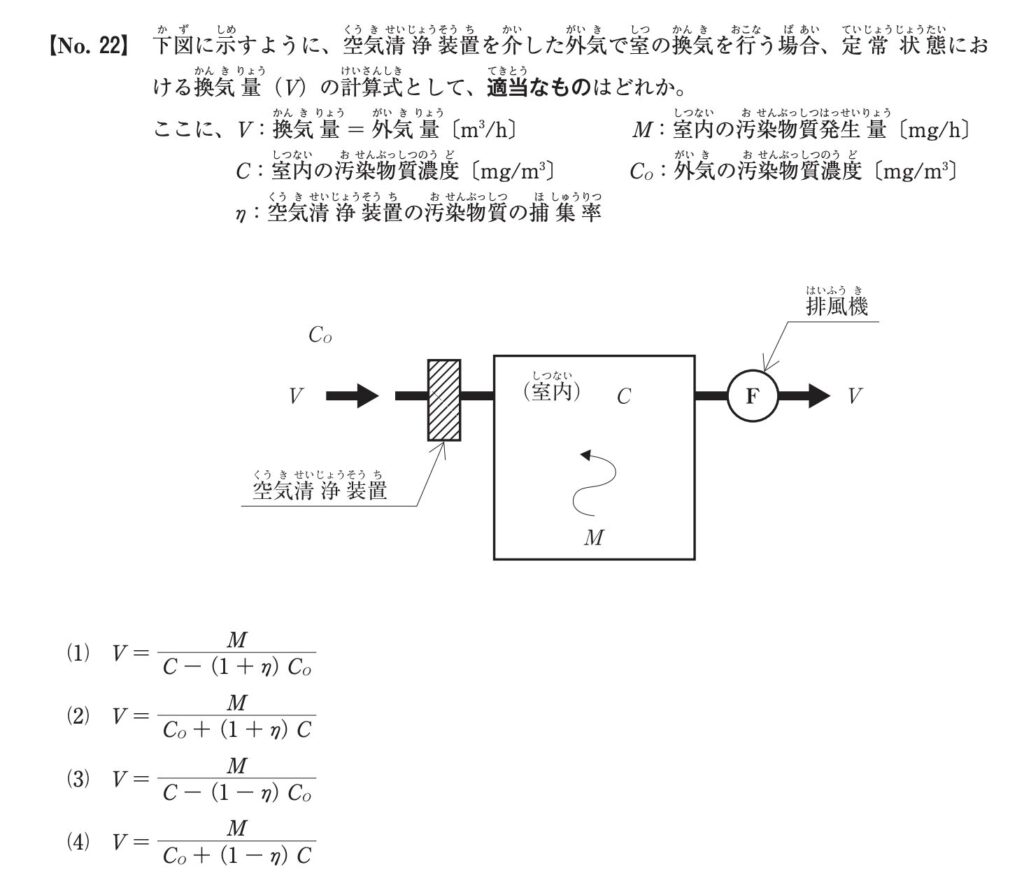

清浄装置を通した外気で換気するとき、室内の汚染濃度を目標値Cに保つのに必要な換気量Vを表す式を選ぶ問題です。正解は（3）です。

ポイントは「入る＝出る」を立てること。 外気の汚染は清浄装置で(1−η)倍に減ってから入る、という点を式に入れられるかがカギです。整理するとVについての式になり、（3）が正解です。

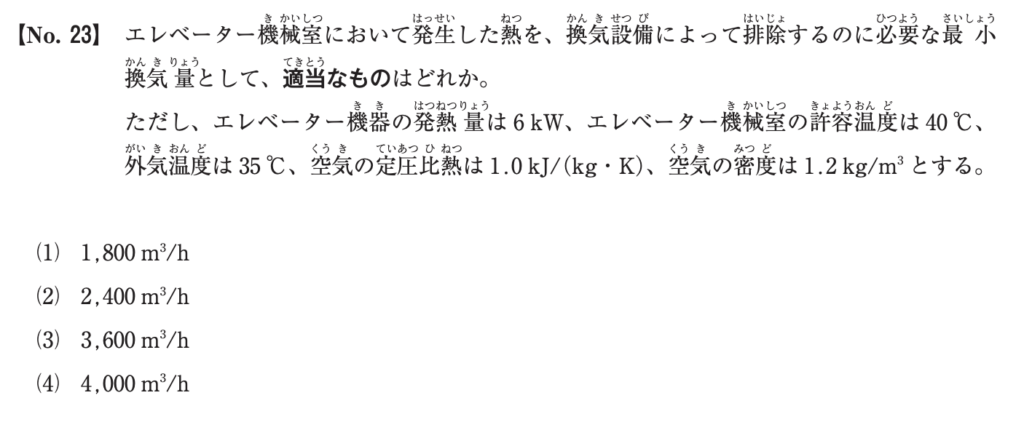

部屋の中で出た熱を外へ運び出すために、必要な換気量を計算する問題です。正解は（3）の3,600㎥/hです。

なぜ温度差で割るの？ 室温と外気の差が大きいほど、空気1㎥あたりで運べる熱が多くなり、少ない換気で済みます。逆に差が小さいと、同じ熱を運ぶのに大量の換気が必要になります。

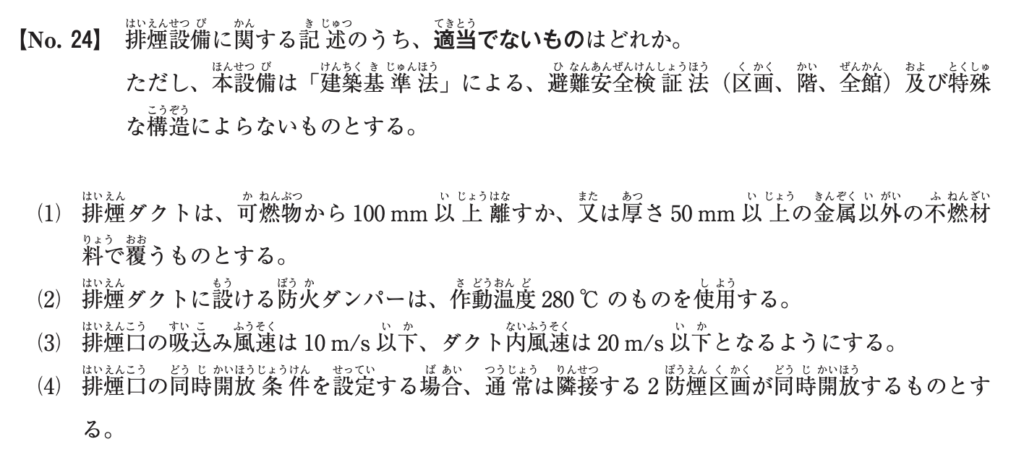

「100mm以上」が誤りです。排煙ダクトは火災時に高温の煙を通すため、まわりの可燃物から150mm以上離すか、不燃材料で覆います。

100mmでは離し方が足りません。

正しい記述です。排煙ダクトは高温の煙を通すため、ふつうの空調用（72℃など）より高い、作動温度280℃の防火ダンパーを使います。

👉 この用語をもっとくわしく防火ダンパーとは？ダクトの火災対策を初心者にもやさしく図解

正しい記述です。排煙口の吸込み風速は10m/s以下、ダクト内風速は20m/s以下になるようにします。

速すぎると騒音や抵抗が大きくなるためです。

正しい記述です。火災は広がることがあるため、隣り合う2つの防煙区画が同時に開くものとして、排煙機の能力を設定します。

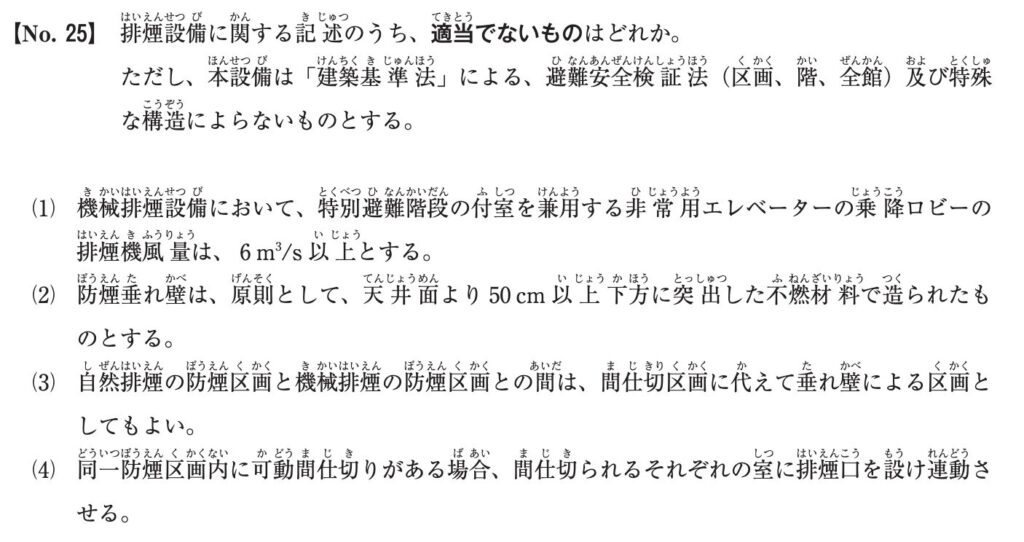

正しい記述です。非常用エレベーターの乗降ロビーは、避難や消防活動の拠点になる大切な場所です。

そのため排煙機の風量は6㎥/s以上を確保します。

正しい記述です。防煙垂れ壁は、天井に煙をためて広がりを抑えるための壁です。

原則として天井面から50cm以上下に突き出した、不燃材料でつくります。

👉 この用語をもっとくわしく防煙垂れ壁とは？役割と設置基準を初心者にもやさしく図解

「垂れ壁による区画としてもよい」が誤りです。自然排煙（窓などで自然に出す）と機械排煙（排煙機で吸い出す）は、しくみが異なります。

混ざると互いに性能を打ち消してしまうため、両者の間は垂れ壁ではなく、すき間のない間仕切壁できちんと区画します。

正しい記述です。同じ防煙区画の中に可動間仕切りがあると、閉めたときに片側だけ煙が抜けない恐れがあります。

そのため、間仕切られる各室に排煙口を設け、連動して開くようにします。

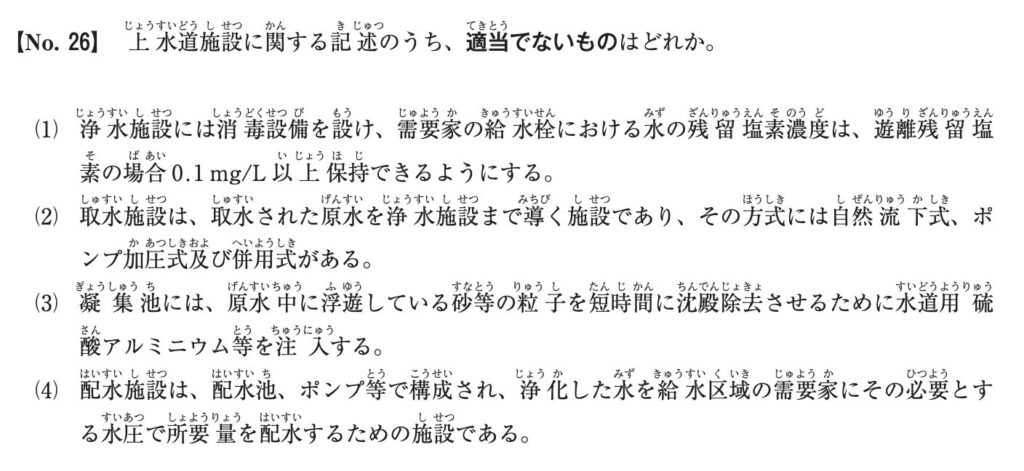

正しい記述です。水道水は消毒が必要で、各家庭の蛇口（給水栓）で遊離残留塩素0.1mg/L以上を保てるようにします。

蛇口まで消毒の効き目が届くようにする、という意味です。

「浄水施設まで導く施設」が誤りです。取水施設は、川や湖などの水源から水を取り入れる施設です。

取り入れた原水を浄水場まで運ぶのは「導水施設」の役目で、ここが入れかわっています。

正しい記述です。水に浮かぶ細かい砂や濁りは、そのままでは沈みにくいものです。

そこで凝集剤（水道用硫酸アルミニウムなど）を入れて大きな固まりにし、短時間で沈めて取り除きます。

正しい記述です。配水施設は、配水池やポンプなどでできていて、きれいにした水を各家庭へ必要な水圧で必要な量だけ届ける施設です。

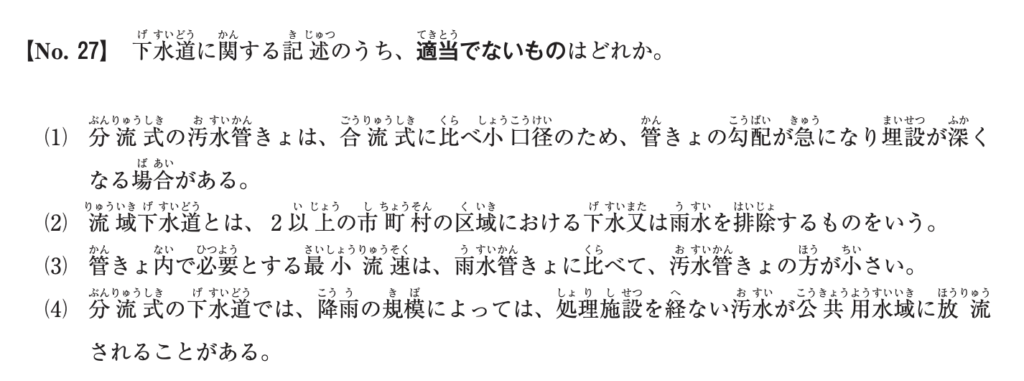

正しい記述です。分流式の汚水管は、汚水だけを流すので合流式より管が細くなります。

細い管でしっかり流すには勾配を急にする必要があり、その分だけ埋設が深くなることがあります。

正しい記述です。流域下水道は、2つ以上の市町村にまたがる下水や雨水を、まとめて受けて処理する下水道です。

正しい記述です。管の中で汚物が沈まないために必要な最小流速は、汚水管きょ（0.6m/s）の方が、雨水管きょ（0.8m/s）より小さく設定されています。

「分流式」が誤りです。大雨のときに、処理しきれない汚水まじりの水が川などへ放流されることがあるのは、雨水と汚水を一緒に流す「合流式」の弱点です。

分流式は汚水と雨水を分けて流すので、汚水は必ず処理施設を通ります。

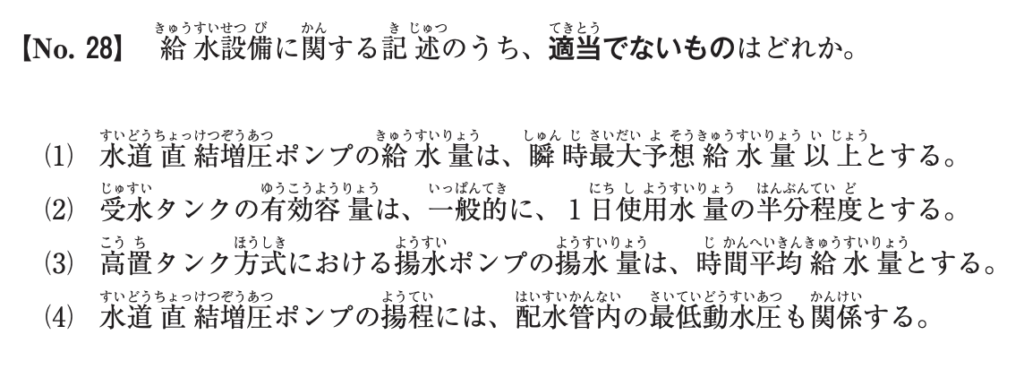

正しい記述です。水道直結増圧ポンプは、瞬間的にいちばん多く使う量（瞬時最大予想給水量）以上を出せるように選びます。

正しい記述です。受水タンクの有効容量は、1日使用水量の半分程度を目安にします。

大きすぎると水がタンク内で古くなり、小さすぎると断水時に足りなくなるためです。

「時間平均給水量」が誤りです。高置タンクへ水をくみ上げる揚水ポンプは、いちばん水を使う時間帯にも間に合うよう、時間最大予想給水量で選びます。

平均ではピーク時に足りなくなります。

正しい記述です。水道直結増圧ポンプに必要な揚程（押し上げる力）は、本管の最低動水圧にも関係します。

本管の圧力が低いときほど、ポンプで補う分を大きくとる必要があります。

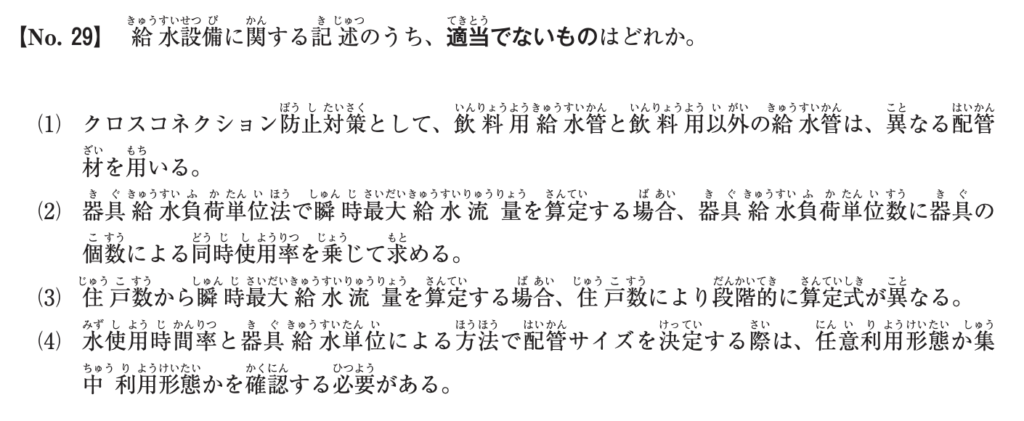

正しい記述です。飲み水の管と、それ以外（雑用水など）の管をうっかりつないでしまうと、汚れた水が飲み水に混じる恐れがあります。

取り違えを防ぐため、両者は異なる配管材を使って区別します。

👉 この用語をもっとくわしくクロスコネクションとは？絶対NGな理由と防止策を初心者にもやさしく図解

「同時使用率を乗じて求める」が誤りです。器具給水負荷単位法では、まず各器具の負荷単位を合計します。

その合計値から、専用の線図（ハンター曲線）を使って瞬時最大流量を読み取ります。

同時に使われる割合は、この線図にすでに織り込まれているので、別に掛け算はしません。

正しい記述です。住戸数から求める場合は、住戸数の範囲ごとに使う算定式が段階的に変わります。

正しい記述です。同じ器具でも、バラバラに使われる（任意利用）か、一斉に使われる（集中利用）かで最大流量は変わります。

そのため、利用形態を確認してから配管サイズを決めます。

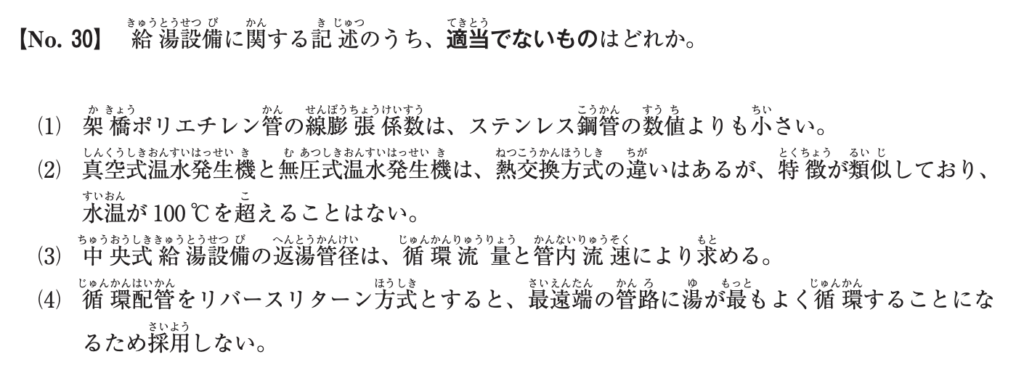

「ステンレス鋼管の数値よりも小さい」が誤りです。樹脂でできた架橋ポリエチレン管は、金属のステンレス鋼管にくらべて温度による伸び縮みが大きく、線膨張係数も大きくなります。

一般に、樹脂管は金属管より伸び縮みが大きい、と覚えておくとよいです。

正しい記述です。真空式・無圧式の温水発生機は、内部が高い圧力にならない構造です。

つくる温水の温度は100℃を超えないため、ボイラーには該当せず取り扱いがしやすくなります。

正しい記述です。中央式給湯の返湯管（お湯が戻ってくる管）の太さは、循環させる流量と管内の流速から求めます。

正しい記述です。リバースリターン方式は、各系統の往きと還りの配管長がほぼそろうように配管する方式です。

各系統の循環量を均等にできますが、配管が長くなる欠点があります。
