【令和4年度】1級管工事施工管理技士の過去問と解説【一次検定 A問31〜44】

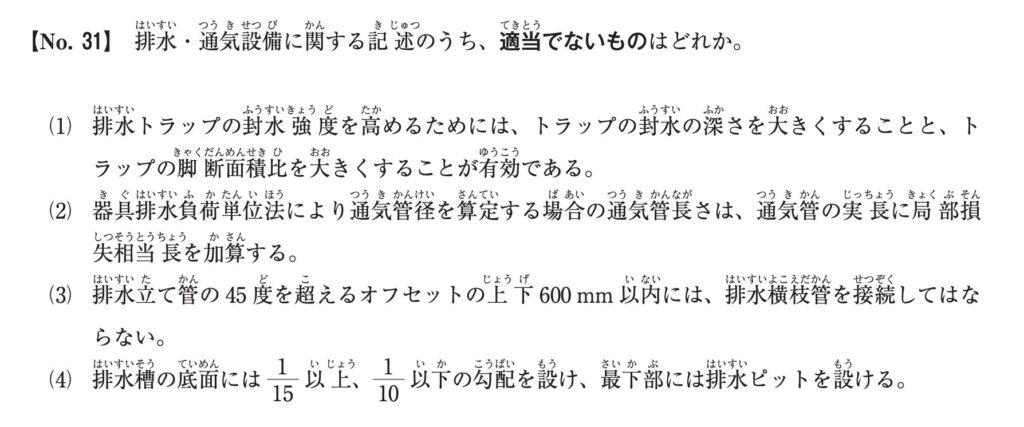

正しい記述です。封水強度とは、排水時の圧力変動に対して封水が破られにくい度合いのことです。

封水の深さを大きくすると、それだけ多くの水でフタをするため強くなります。また脚断面積比（流出側と流入側の断面積の比）を大きくすると、封水が引っぱられにくくなり強度が高まります。

「局部損失相当長を加算する」が誤りです。正しくは、通気管の長さは実長をそのまま使い、局部損失相当長は加算しません。器具排水負荷単位法で通気管径を求める場合、通気管の長さは実長（実際の最も長い距離）をそのまま使います。

給水管の摩擦損失計算のように局部損失相当長を加算することはしません。

正しい記述です。排水立て管が45度を超えて横にずれるオフセット部分は、流れが乱れて圧力変動が起きやすい場所です。

その上下600mm以内に排水横枝管をつなぐと、排水がうまく流れず封水を破るおそれがあるため、接続してはいけません。

正しい記述です。排水槽の底は、汚物やゴミがたまらず最下部へ集まるよう、1/15以上1/10以下の勾配を付けます。

さらに最下部に排水ピット（くぼみ）を設け、そこにポンプの吸込み口を置くことで、たまった水をしっかり排出できます。

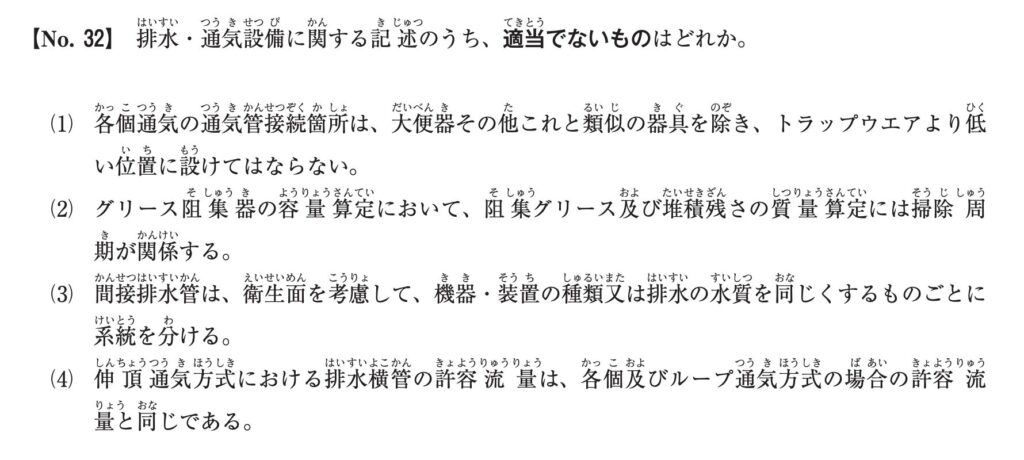

正しい記述です。各個通気管の取り出しは、大便器などを除いて、トラップウェア（あふれ縁の高さ）より低い位置に設けてはいけません。

低い位置から取り出すと、排水が通気管へ流れ込んで詰まりや汚れの原因になるためです。

正しい記述です。グリース阻集器は、厨房排水の油（グリース）を分離してためる装置です。

掃除の間隔が長いほど、たまる油や残さの量は増えます。そのため容量を計算するときは、掃除周期を考えに入れます。

正しい記述です。間接排水管は、水質の異なる排水どうしが混ざって衛生上の問題が起きないよう、機器の種類や排水の水質ごとに系統を分けます。

「同じである」が誤りです。正しくは、伸頂通気方式は通気力が弱いため、許容流量は各個・ループ通気方式より小さくなります。伸頂通気方式は、立て管の頂部を伸ばして通気するだけの簡素な方式で、各個通気やループ通気に比べて通気の力が弱くなります。

そのため排水横管に流せる許容流量は小さくなり、各個・ループ通気方式と同じにはなりません。

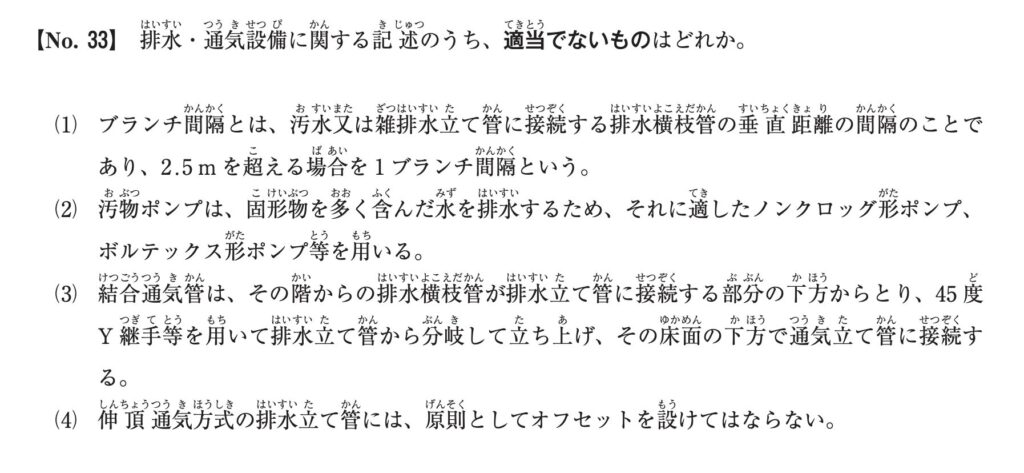

正しい記述です。ブランチ間隔とは、排水立て管に接続する排水横枝管の、上下方向の間隔の区切りのことです。

その垂直距離が2.5mを超えるごとに、1ブランチ間隔と数えます。階数の多い建物で通気の設け方を決める目安になります。

正しい記述です。汚物ポンプは、トイレなどの固形物を多く含む水を排出するため、固形物が詰まりにくい構造のノンクロッグ形やボルテックス形などを用います。

「床面の下方で通気立て管に接続する」が誤りです。正しくは、その階の最も高い器具のあふれ縁より上の位置で通気立て管に接続します。結合通気管は、排水立て管と通気立て管をつなぐ通気管です。

排水立て管から45度Y継手などで分岐して立ち上げ、その階の最も高い器具のあふれ縁より上の位置で通気立て管に接続します。問題文は「床面の下方で通気立て管に接続する」としています。

低い位置で接続すると、排水があふれたときに通気管へ流れ込んでしまいます。

正しい記述です。伸頂通気方式は通気の力が弱いため、流れを乱すオフセット（横へのずれ）を排水立て管に設けると、排水がうまく流れなくなります。

そのため原則として、オフセットは設けません。

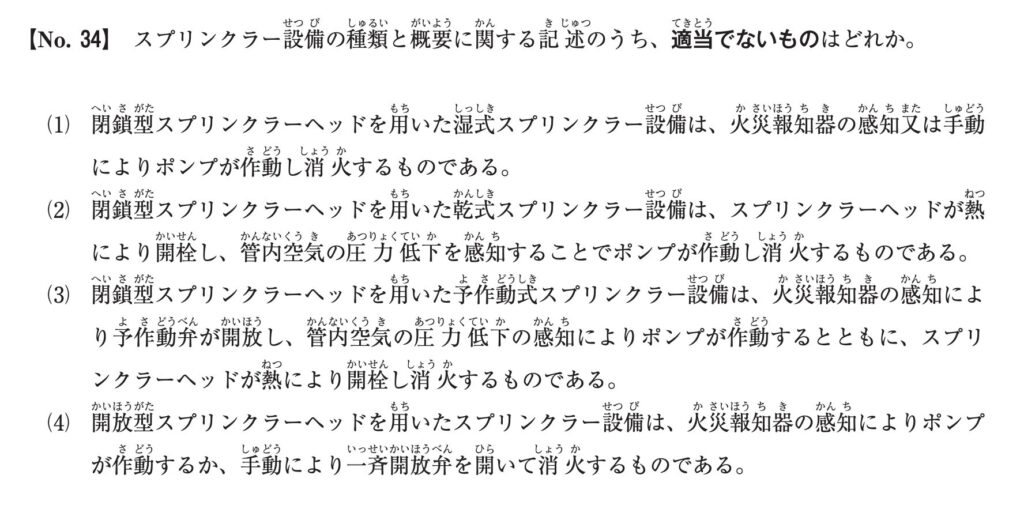

「火災報知器の感知又は手動によりポンプが作動」が誤りです。正しくは、湿式は熱でヘッドが開くと、火災報知器の感知や手動を待たずにその場ですぐ放水します。湿式スプリンクラー設備は、配管の中が常に水で満たされ加圧されています。

火災の熱でヘッドが開くと、火災報知器の感知や手動を待たずに、その場ですぐ放水します。

正しい記述です。乾式は、凍結のおそれがある場所などで使い、配管内に水ではなく圧縮空気を入れておきます。

熱でヘッドが開くと空気が抜けて圧力が下がり、それを感知してポンプが作動し放水します。

正しい記述です。予作動式は、誤作動による水損を防ぎたい場所に使います。

火災報知器の感知で予作動弁が開き、さらにヘッドが熱で開いて初めて放水します。二段階の確認で、誤放水を防げるのが特長です。

正しい記述です。開放型は、舞台や危険物施設など一気に放水したい場所に使います。

ヘッドにフタがなく、火災報知器の感知または手動で一斉開放弁を開くと、その区域のヘッドから同時に放水します。

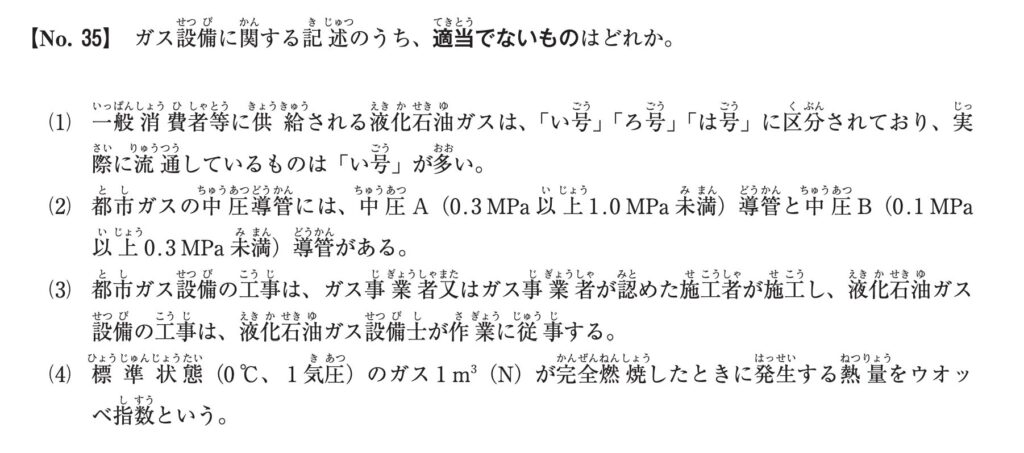

正しい記述です。家庭用などに供給される液化石油ガス（LPガス）は、成分により「い号」「ろ号」「は号」に区分されます。

実際に多く流通しているのは、プロパンを主成分とする「い号」です。

正しい記述です。都市ガスの中圧導管は、圧力により中圧A（0.3MPa以上1.0MPa未満）と中圧B（0.1MPa以上0.3MPa未満）に分けられます。

正しい記述です。都市ガスの工事は、ガス事業者またはガス事業者が認めた施工者が行います。

液化石油ガスの工事は、液化石油ガス設備士が作業にあたります。資格や担い手が分けられています。

「ウォッベ指数」が誤りです。正しくは「総発熱量」です。問題文は、総発熱量の説明に「ウォッベ指数」という名前を当てた“定義のすり替え”になっています。

つまりウォッベ指数は、総発熱量をさらに比重で調整した“一歩進んだ値”。問題文はこの2つを取り違えています。

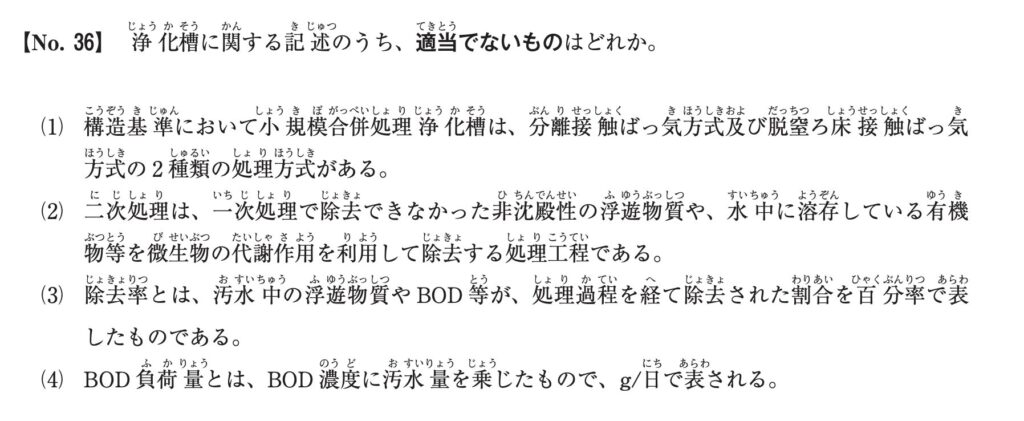

「2種類」が誤りです。正しくは、処理方式は3種類あります。小規模合併処理浄化槽の構造基準による処理方式は、分離接触ばっ気方式・嫌気ろ床接触ばっ気方式・脱窒ろ床接触ばっ気方式の3種類です。

問題文は2種類としており、嫌気ろ床接触ばっ気方式が抜けています。

なお「接触ばっ気方式」のばっ気とは、水に空気を送り込んで微生物に酸素を与え、汚れ（有機物）を食べさせて分解させる方法のことです。3つの方式はいずれも、この微生物の力で水をきれいにします。

正しい記述です。二次処理は、一次処理（沈殿など）で取りきれなかった、沈みにくい細かな浮遊物質や水に溶けた有機物を、微生物のはたらき（代謝作用）で分解して除去する工程です。

正しい記述です。除去率とは、水中の浮遊物質やBODなどが、処理の過程でどれだけ取り除かれたかを百分率（％）で表したものです。

処理の効き具合を示す指標になります。

正しい記述です。BOD負荷量は、BOD濃度に汚水量を掛けたもので、1日あたりに流れ込む汚れの総量を表します。

単位はg/日です。

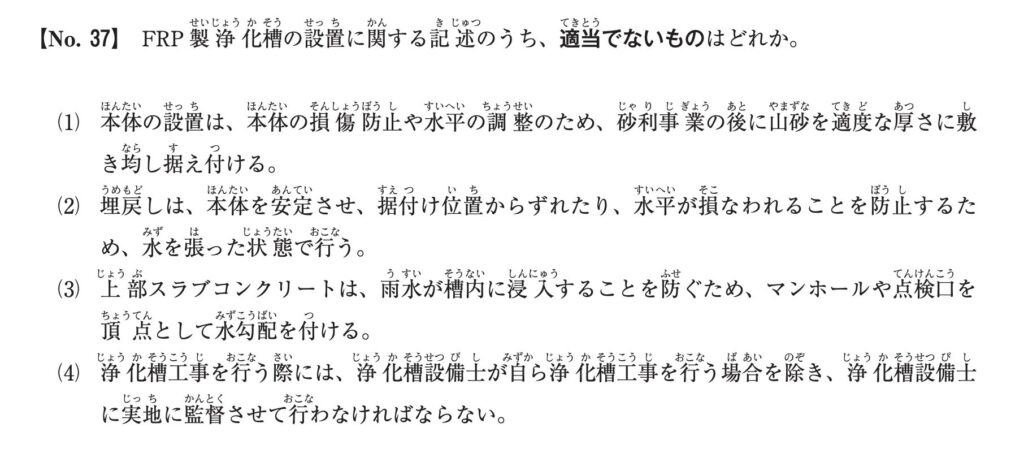

「山砂を敷き均し据え付ける」が誤りです。正しくは、砂利地業のあとに基礎コンクリートを打ち、その上に据え付けます（山砂は使いません）。浄化槽本体の据付けは、砂利地業（砕石を敷き固める）のあとに、基礎コンクリートを打設し、その上に水平を見ながら据え付けます。

では、なぜ山砂ではダメなのでしょうか。浄化槽は水を満たすと数トンもの重さになります。山砂は、いくら締め固めても水を含んだり時間がたつと沈みやすく（不同沈下）、その上に重い本体を直接のせると傾いたり沈んだりして、本体の損傷や配管のずれにつながります。

一方、基礎コンクリートは硬くて変形せず、重さを面でしっかり受け止めるので、浄化槽を水平に保ったまま支えられます。だから「砂利地業＋基礎コンクリート」が正しく、山砂は使いません。

正しい記述です。埋戻しは、本体がずれたり水平が損なわれたりしないよう、槽内に水を張った状態で行います。

水を入れて重しとし、土圧で本体が浮いたり変形したりするのを防ぎます。

正しい記述です。上部スラブコンクリートは、雨水が槽内に入らないよう、マンホールや点検口を頂点にして、そこから外側へ下がる水勾配を付けます。

正しい記述です。浄化槽工事は、浄化槽設備士が自ら行う場合を除いて、浄化槽設備士に実地で監督させながら行わなければなりません。

工事の品質を確保するための決まりです。

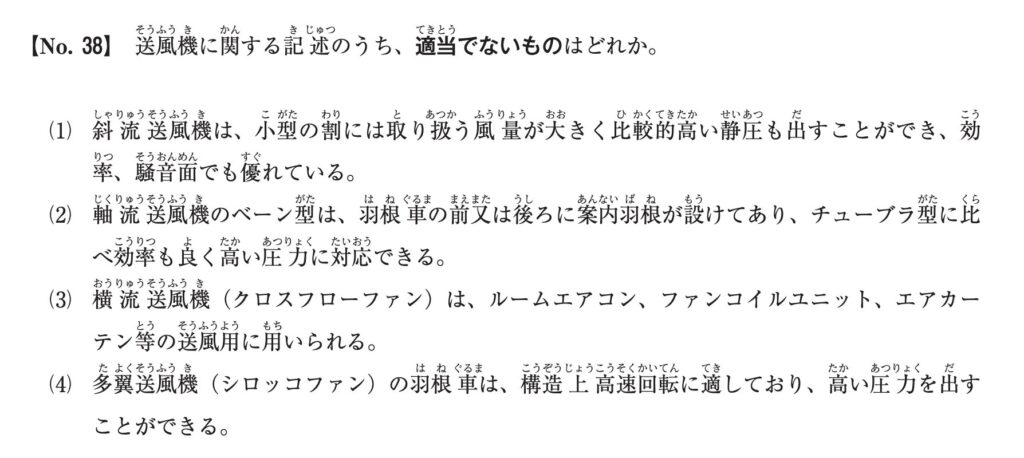

正しい記述です。斜流送風機は、軸流と遠心の中間的な性質を持ち、小型の割に多くの風量を扱え、比較的高い静圧も出せます。

効率や騒音の面でも優れた送風機です。

正しい記述です。軸流送風機のベーン型は、羽根車の前後に案内羽根（ベーン）を設けたもので、案内羽根のないチューブラ型より効率が良く、高い圧力にも対応できます。

正しい記述です。横流送風機（クロスフローファン）は、細長い形で薄型の機器に組み込みやすく、ルームエアコンやファンコイルユニット、エアカーテンなどの送風に使われます。

「高速回転に適し高い圧力を出せる」が誤りです。正しくは、シロッコファンは前向きの羽根で低速・多風量向きで、高速回転や高い圧力には向きません。多翼送風機（シロッコファン）は前向きの羽根を持ち、低速で多くの風量を送るのに向いています。

羽根の強度の関係で高速回転には適さず、高い圧力を出すことも得意ではありません。

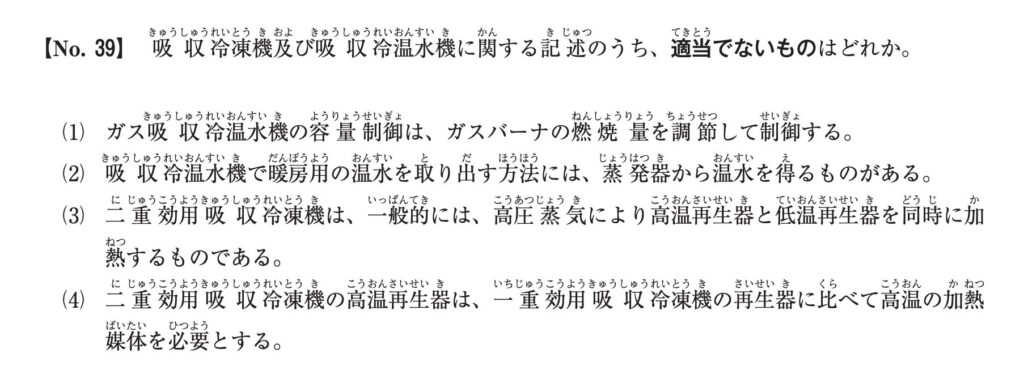

正しい記述です。ガス吸収冷温水機は、ガスバーナで加熱して運転します。

冷房・暖房の能力を変えたいときは、このガスバーナの燃焼量を増減させて容量を制御します。

正しい記述です。吸収冷温水機で暖房用の温水を取り出す方法のひとつに、冷房時に冷水をつくる蒸発器を利用して温水を得る方式があります。

「高圧蒸気で高温・低温再生器を同時に加熱」が誤りです。正しくは、高温再生器で生じた蒸気の熱で低温再生器を加熱します（熱の二段階利用）。二重効用吸収冷凍機は、高温再生器で発生した冷媒の蒸気の熱を使って、低温再生器をもう一度加熱します。

外部の蒸気で高温再生器と低温再生器を同時に加熱するのではありません。発生した熱を二段階で有効利用することで効率を高めるしくみです。

正しい記述です。二重効用の高温再生器は、低温再生器より高い温度で運転するため、一重効用吸収冷凍機の再生器に比べて、より高温の加熱媒体（高圧蒸気や高温の燃焼ガス）を必要とします。

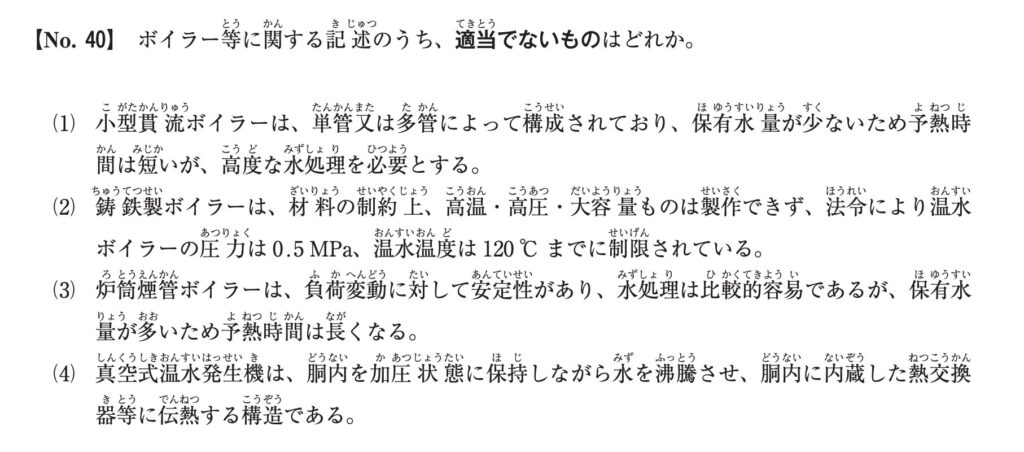

正しい記述です。小型貫流ボイラーは、細い管を通る間に水を加熱する方式で、たくわえる水の量が少ないため、立ち上がり（予熱）が速いのが特長です。

ただし水あかが付きやすく、高度な水処理が必要になります。

正しい記述です。鋳鉄製ボイラーは、材料の性質上、高温・高圧・大容量のものは作れません。

法令で、温水ボイラーは圧力0.5MPaまで、温水温度は120℃までに制限されています。

正しい記述です。炉筒煙管ボイラーは、たくわえる水の量が多いため、急な負荷の変化にも安定して対応でき、水処理も比較的やさしくて済みます。

一方で、水量が多いぶん予熱に時間がかかります。

「加圧状態に保持しながら」が誤りです。正しくは、胴内を真空（大気圧より低い減圧状態）に保ち、低い温度で水を沸騰させます。真空式温水発生機は、胴（本体）の中を真空（大気圧より低い減圧状態）に保ち、低い温度で水を沸騰させて、その蒸気の熱を内蔵の熱交換器に伝える構造です。

減圧しているため破裂の危険が小さく、ボイラーに該当しません。

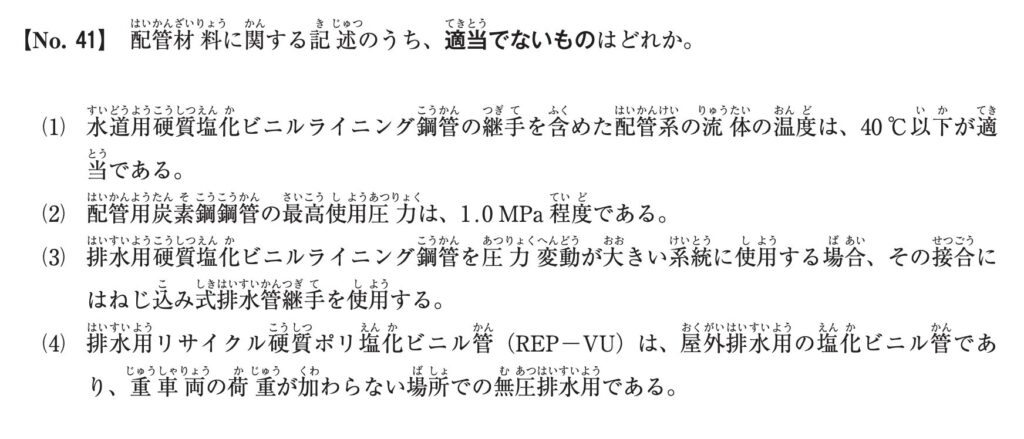

正しい記述です。水道用硬質塩化ビニルライニング鋼管は、内面の塩ビが熱に弱いため、継手を含めた配管系で流す水の温度は40℃以下が適当です。

正しい記述です。配管用炭素鋼鋼管（SGP）の最高使用圧力は、1.0MPa程度です。

比較的低い圧力の蒸気・水・油・ガスなどの配管に広く使われます。

誤りは「ねじ込み式排水管継手を使用する」の部分です。排水用硬質塩化ビニルライニング鋼管（D-VA）の接合は、ねじ込み式ではなく排水鋼管用可とう継手（メカニカル形の継手）を使うのが基本です。さらに問題文のように圧力変動が大きい系統（ポンプで圧送する圧力排水）では、その可とう継手も使えず、圧送用（圧力排水配管用）の継手を使います。

とくに圧力変動が大きい系統は注意が必要です。可とう継手（MD継手）は重力で流す（自然流下・無圧）排水が前提で、ポンプ圧送のような圧力排水には使えません。その場合は圧送用（圧力排水配管用）の継手（例：ロックエースなど）を選びます。いずれにしても、問題文の「ねじ込み式排水管継手を使用する」が誤りです。

正しい記述です。排水用リサイクル硬質ポリ塩化ビニル管（REP-VU）は、塩ビ管を再生して作った屋外排水用の管で、重い車両の荷重がかからない場所での無圧排水に使います。

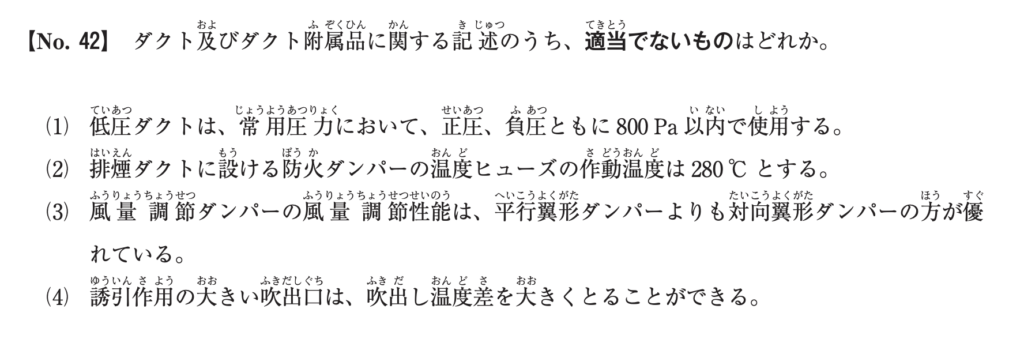

「800Pa以内」が誤りです。正しくは、低圧ダクトは正圧500Pa以内・負圧500Pa以内で使う区分です。低圧ダクトは、常用圧力において正圧500Pa以内・負圧500Pa以内で使う区分です。

これを超える範囲は高圧ダクトとして扱います。

正しい記述です。排煙ダクトに設ける防火ダンパーの温度ヒューズは、作動温度を280℃とします。

一般の空調ダクト用（72℃など）より高い温度に設定し、煙の高温に耐えられるようにしています。

正しい記述です。風量調節ダンパーは、羽根の動き方で平行翼形と対向翼形に分かれます。

風量を細かく調節する性能は、対向翼形のほうが優れています。

正しい記述です。誘引作用（吹き出した空気が周囲の室内空気を巻き込む働き）の大きい吹出口は、周囲の空気とよく混ざるため、吹出し温度差を大きくとっても室内に温度むらが出にくくなります。

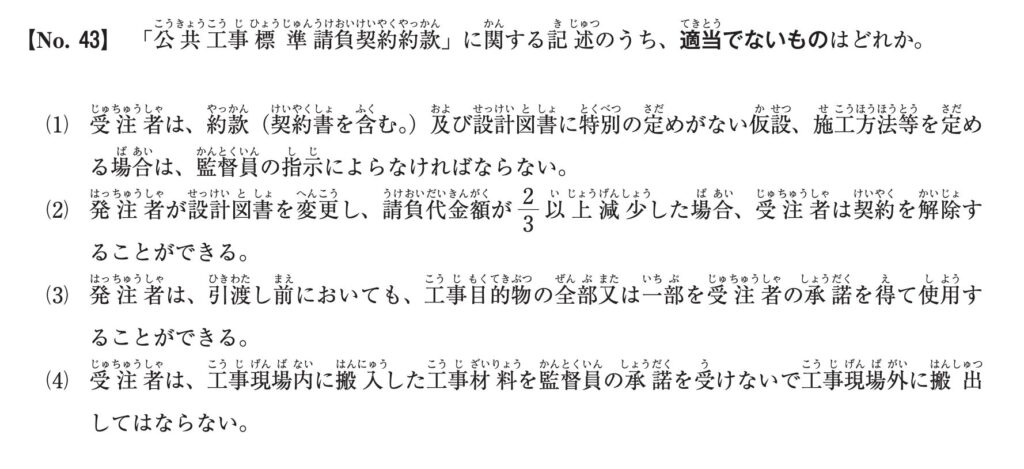

「監督員の指示によらなければならない」が誤りです。正しくは、特別の定めがない仮設や施工方法は、受注者が自らの責任で定めます（施工の手段は受注者の裁量）。設計図書に特別の定めがない仮設や施工方法などは、受注者が自らの責任で定めます。

監督員の指示によらなければならないわけではありません。施工の手段は受注者の裁量に任されているのが原則です。

正しい記述です。発注者が設計図書を変更し、その結果、請負代金額が3分の2以上も減ってしまった場合、受注者は契約を解除することができます。

大幅な減額から受注者を守る規定です。

正しい記述です。発注者は、工事の引渡し前であっても、受注者の承諾を得れば、工事目的物の全部または一部を使用することができます。

正しい記述です。受注者は、いったん工事現場に搬入した工事材料を、監督員の承諾を受けないで現場の外へ持ち出してはいけません。

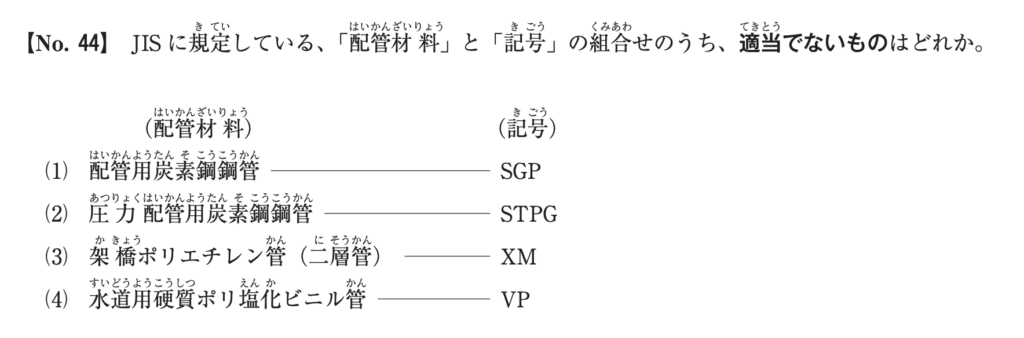

正しい組み合わせです。配管用炭素鋼鋼管の記号はSGPです。

最も一般的な鋼管を表します。

正しい組み合わせです。圧力配管用炭素鋼鋼管の記号はSTPGです。

比較的高い圧力の配管に使う鋼管を表します。

二層管を「XM」とするのが誤りです。正しくは、架橋ポリエチレン管の二層管はM種で表記します。架橋ポリエチレン管は一般にPEXと表記します。

水道用架橋ポリエチレン管（JIS）では、単層管をM種、二層管をE種と区分します。二層管は「XM」ではなくE種です。

正しい組み合わせです。水道用硬質ポリ塩化ビニル管の記号はVPです。

さびに強く、給水管として広く使われる塩ビ管を表します。
