衛生器具とトラップの最小口径をゼロからやさしく解説【管工事施工管理技士】
衛生器具は、大便器・小便器・洗面器・流しなど、人が水を使うところに付く器具のことです。管工事の試験では、器具ごとに決められたトラップの最小口径が問われます。覚える数字は多くありません。流すものの量と大きさで太さが決まる——この考え方が分かれば、表を丸暗記しなくても判断しやすくなります。
トラップとは何か
用語トラップとは？
排水管の途中をU字などに曲げて、水をためておく部分。たまった水（封水）がふたの役目をして、下水のにおいや虫が室内へ上がってくるのを防ぎます。
💡 なぜ？
排水管は下水道につながっているから。まっすぐな管だけでは、においがそのまま上がってきます。水でふたをするのは、簡単で確実な方法なのです。
👉 封水と通気の話はこちら

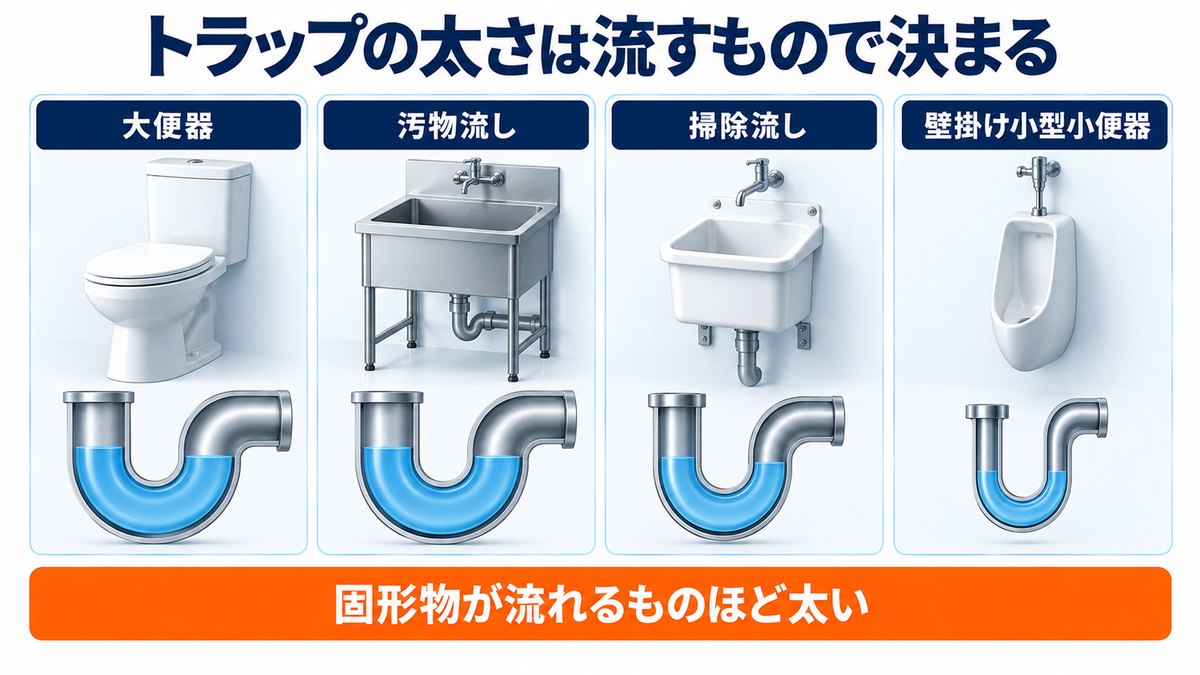

最小口径は「流すもの」で決まる
| 器具 | トラップの最小口径 |
|---|---|
| 大便器 | 75mm |
| 汚物流し（病院などで汚物を流す流し） | 75mm |
| 掃除流し（掃除用流し） | 65mm |
| 壁掛け小型小便器 | 40mm |
なぜ？なぜ器具ごとに太さが違うのですか。
流れるものが違うからです。大便器や汚物流しは固形物を含む汚水が流れるので、詰まらない太さが必要です。小便器は水が中心なので、細くて済みます。掃除流しは、モップの汚れや砂が入るぶん、小便器より太くなります。
覚える覚え方
「固形物が通るものは太い」と覚えてください。大便器と汚物流しが同じ75mmなのは、どちらも同じようなものが流れるからです。掃除流しを50mmとした誤りの選択肢は特に狙われやすいので、注意しましょう。
封水を守るという考え方
トラップは、水がたまっていてこそ役に立つものです。この水が減ってしまうことを封水切れといい、においが室内へ入ってくる原因になります。
例封水が切れる主な原因
・自己サイホン作用 … 器具から一気に流れた水が、封水まで吸い出してしまう
・誘導サイホン作用 … 別の器具の排水で管の中の圧力が変わり、封水が引っ張られる
・蒸発 … 長く使わない器具の封水が乾く
・毛細管現象 … 髪の毛などを伝って水が少しずつ流れ出る
このうちサイホン作用を防ぐために通気管を設けます。管の中の圧力を大気に近づけて、封水が引っ張られないようにするしくみです。蒸発や毛細管現象は、通気管では防げません。
注意注意
トラップを2つ直列に付ける二重トラップは禁止されています。間の空気が逃げ場を失い、水が流れにくくなるためです。
試験ではこう出る
| よくある選択肢 | 判断 |
|---|---|
| 大便器 ── 75mm | 正しい |
| 汚物流し ── 75mm | 正しい |
| 掃除流し ── 50mm | 誤り。65mm |
| 壁掛け小型小便器 ── 40mm | 正しい |
| 二重トラップにしてよい | 誤り。禁止 |
よくある質問
Q. 数字を全部覚える必要がありますか。
A. まずはこの記事の4つを押さえましょう。迷ったら固形物が流れるかどうかで大小を判断してください。
Q. 封水の深さにも決まりがありますか。
A. あります。浅すぎると切れやすく、深すぎると流れが悪くなるため、適切な範囲が決められています。
Q. 衛生器具の材質は問われますか。
A. 陶器が一般的です。試験で材質が細かく問われることは多くありません。
まとめまとめ
・トラップは封水でにおいを止めるしくみ
・大便器・汚物流し＝75mm／掃除流し＝65mm／小型小便器＝40mm
・太さは固形物が流れるかどうかで決まる
・封水はサイホン作用・蒸発・毛細管現象で切れる。サイホン作用を防ぐのが通気管
・二重トラップは禁止
