ガス設備をゼロからやさしく解説｜都市ガスとLPガス・警報器の位置【管工事施工管理技士】

ガス設備は、1級管工事施工管理技士の一次検定でほぼ毎年1問出ています。よく出るのは、都市ガスとLPガスの違い、ガス漏れ警報器をどこに付けるか、配管の試験圧力の3つです。この記事では、設備の知識がない状態からでも分かるように、理由から順に解説します。

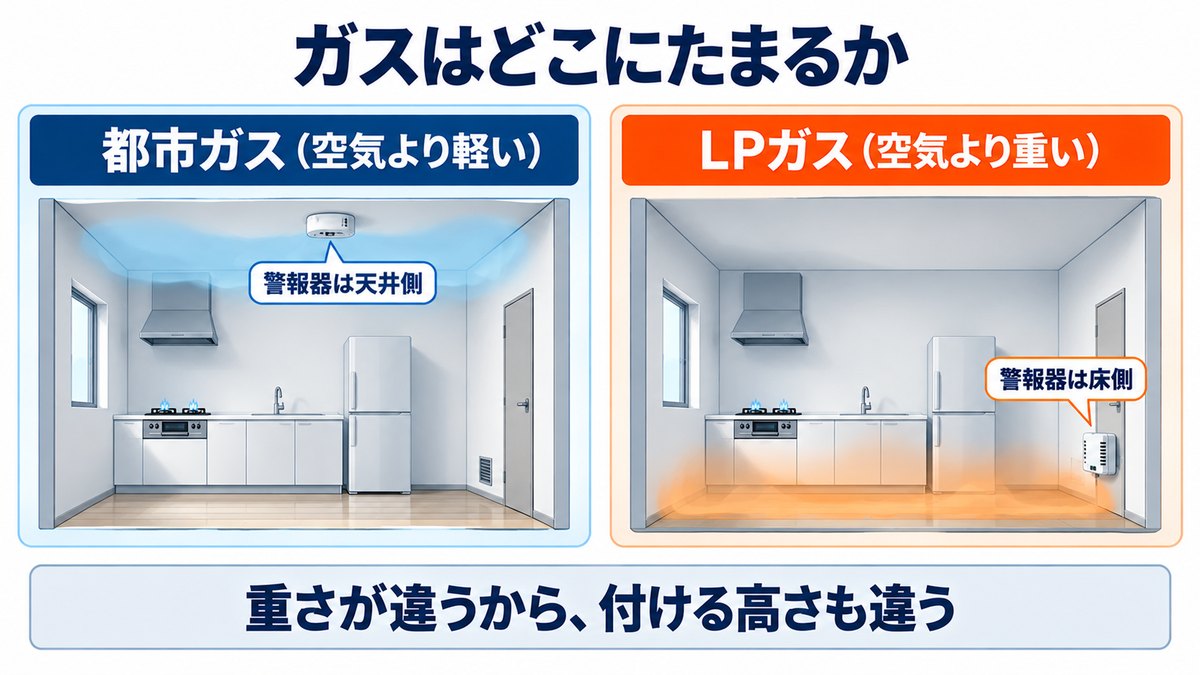

都市ガスとLPガス：いちばん大きなちがいは重さ

なぜ？なぜ重さがそんなに大事なのですか。

漏れたガスがどこにたまるかが変わるからです。警報器を天井に付けても、重いガスが床にたまっていては気づけません。この一点を押さえるだけで、警報器の設置位置の問題の多くは判断できます。

覚える都市ガス（空気より軽い場合）の決まり

・ガス燃焼器（コンロや給湯器など、ガスを燃やす器具）から水平距離8m以内に設置する

・ガス管が外壁を貫通する部分から8m以内に設置する

・天井に設置する場合、警報器の下端は天井面から30cm以内

・天井面が0.6m以上の梁（天井から下に出っ張った太い骨組み）などで区画されている場合は、燃焼器等のある側に設置する

なぜ？なぜ梁で区画されていると、燃焼器側に付けるのですか。

都市ガスは空気より軽いので天井付近にたまります。天井に深い梁があると、たまったガスはその梁で仕切られた側から動けません。だからガスが出てくる側（燃焼器のある側）に警報器を置きます。

覚える覚え方

数字は「8m・30cm・0.6m」の3つだけ。8mは水平方向の距離、30cmは天井からの下がり、0.6mは梁の深さ——と、向きをセットで覚えると混ざりません。

対象	試験	圧力
都市ガス配管	気密試験（圧力をかけて漏れがないか確かめる試験）	最高使用圧力以上で行い、漏れがないことを確認
LPガス設備の配管	耐圧試験（高い圧力に耐えられるか確かめる試験）	0.8MPa以上で行ったものに合格していること

注意注意

液化石油ガス（LPガス）配管の気密試験などの作業は、液化石油ガス設備士でなければ従事できません。ガス漏れは重大事故につながるため、作業が資格者に限定されています。「だれでもできる」と書かれた選択肢は誤りです。

用語燃焼速度の記号とは？

都市ガスを燃焼速度で分けた区分のこと。13Aの「A」がこれにあたります。

💡 なぜ？
同じ器具でも、ガスの燃え方が違うと炎の出方が変わるから。ガスの種類に合った器具でないと、不完全燃焼などの原因になります。

数字の部分（13など）はウォッベ指数という発熱量に関する値をもとにした区分です。試験では細かい定義までは問われないので、「数字と記号の組み合わせでガスの種類が決まっている」と押さえておけばよいでしょう。
