【令和2年度】1級管工事施工管理技士の過去問と解説【一次検定 A問31〜44】

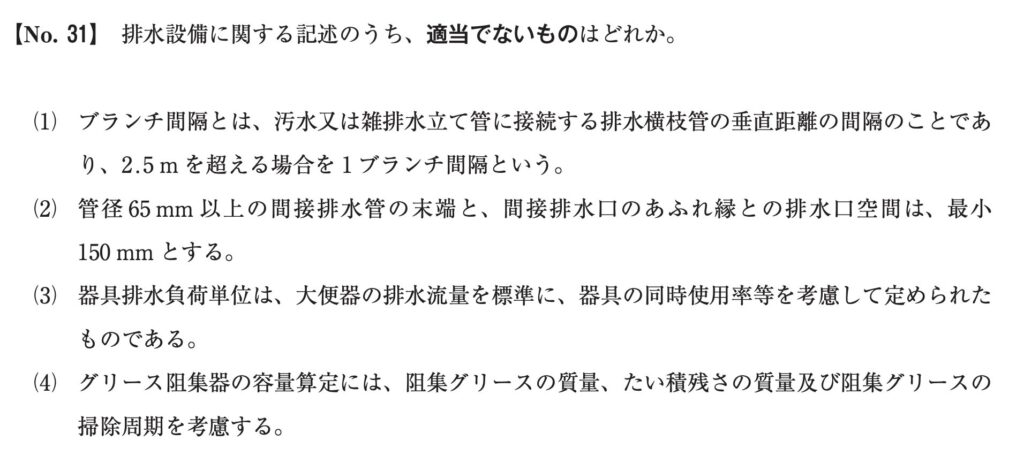

正しい記述です。立て管に各階の枝管がつながる、その上下の間隔（垂直距離）のことです。

この距離が2.5mをこえるごとに「1ブランチ間隔」と数えます。

正しい記述です。間接排水では、汚れた水が逆流して器具を汚さないよう、排水管の先と受け口のあふれ縁とのあいだにすき間（排水口空間）をあけます。

管径65mm以上では、最小150mmあけます。

「大便器の排水流量を標準に」という部分が誤りです。器具排水負荷単位は、洗面器の排水流量を「1単位」の基準にして定められています。

大便器ではなく洗面器が基準、という取り違えをねらった引っかけです。

正しい記述です。グリース阻集器は、厨房排水の油を集める器です。

たまる油（粗集グリース）や残さの量、掃除の周期を考えて、容量を決めます。

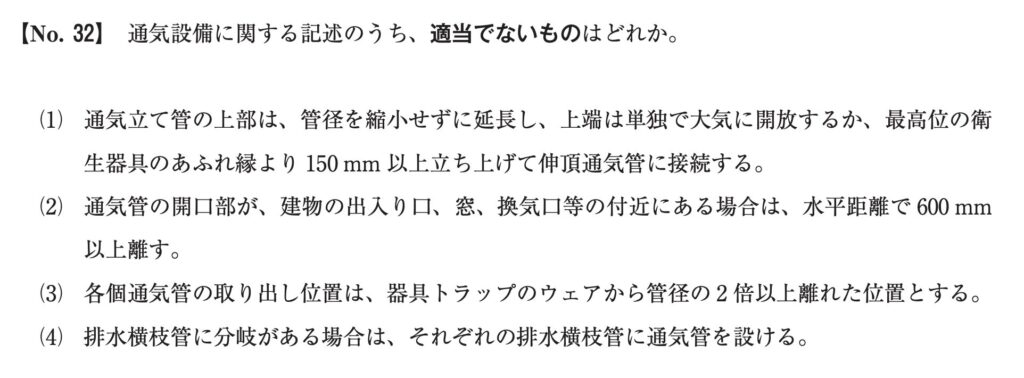

正しい記述です。通気立て管の上端は、細くせずにそのまま延ばします。

単独で大気に開放するか、いちばん高い器具のあふれ縁より150mm以上立ち上げてから、伸頂通気管（排水立て管の頂部をそのまま延ばして大気に開いた通気管）につなぎます。

「水平距離で600mm以上離す」という部分が誤りです。通気管の出口が窓や出入口の近くにある場合、においの逆流を防ぐため、まず高さ600mm以上立ち上げます。

それができないときは、水平に3,000mm以上離します。「水平に600mm」と取り違えた引っかけです。

正しい記述です。トラップの封水（たまった水）を切らさないよう、各個通気管（器具ごとに設ける通気管）はウェア（あふれる縁）から管径の2倍以上離れた位置から取り出します。

正しい記述です。枝分かれする横枝管それぞれに、通気管を設けて空気の通り道を確保します。

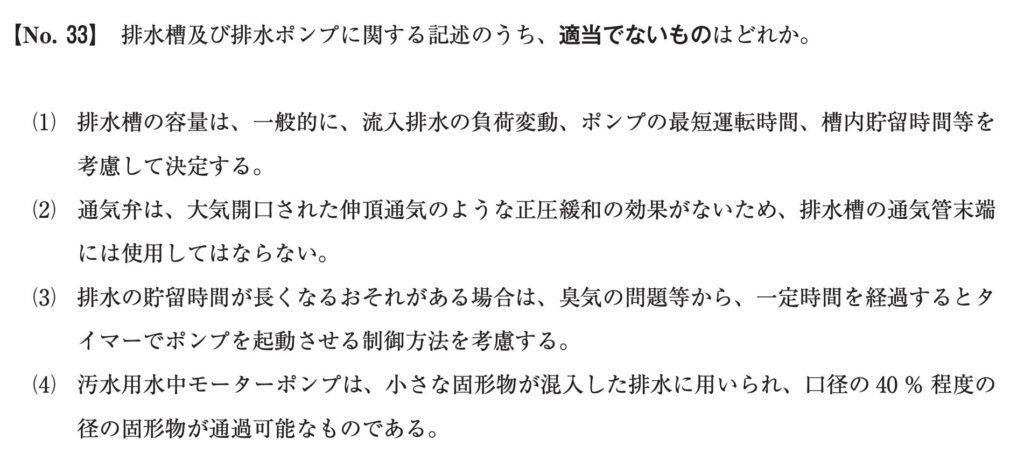

正しい記述です。排水槽の容量は、流れ込む量の変化、ポンプの最短運転時間、ためておく時間などを考えて決めます。

正しい記述です。通気弁は空気を「吸う」ことはできても、たまった圧力を外へ「逃がす」ことはできません。

排水槽は正圧（押す力）も逃がす必要があるため、通気管の末端に通気弁は使えません。

正しい記述です。長くためると臭うので、一定時間が過ぎたらタイマーでポンプを動かし、自動で排出するようにします。

「口径の40％程度」という部分が誤りです。「口径の40％程度の固形物が通過できる」のは雑排水用のポンプの目安です。汚水用の水中モーターポンプは、固形物をほとんど含まない排水に使うもので、通過できるのは小さな固形物だけです。大きな固形物（汚物）を含む排水には、さらに大きな固形物を通せる汚物用を使います。

汚水用・雑排水用・汚物用の数字を入れ替えた引っかけです。

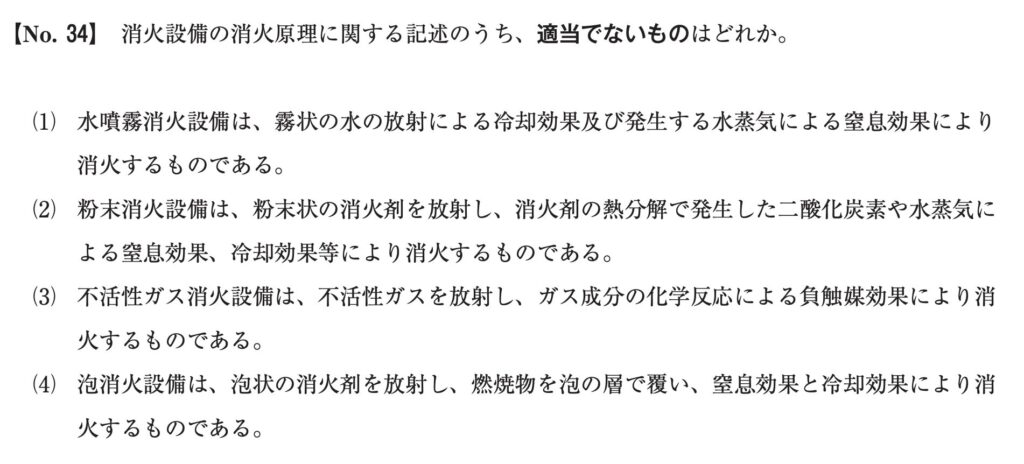

正しい記述です。霧状の水を吹きつけて燃焼物を冷やし（冷却効果）、発生する水蒸気で酸素をさえぎって（窒息効果）消火します。

正しい記述です。粉末消火剤が熱で分解して出る二酸化炭素や水蒸気で酸素をさえぎり（窒息効果）、あわせて冷却効果でも消火します。

「負触媒効果により消火する」という部分が誤りです。不活性ガス消火は、二酸化炭素などのガスを充満させて酸素を減らす「窒息効果」で消火します。

負触媒（燃える反応を化学的におさえる）効果は、ハロゲン化物消火の特徴です。消火のしくみを取り違えさせる引っかけといえます。

正しい記述です。泡で燃焼物の表面を覆い、空気をさえぎる窒息効果と、冷却効果で消火します。

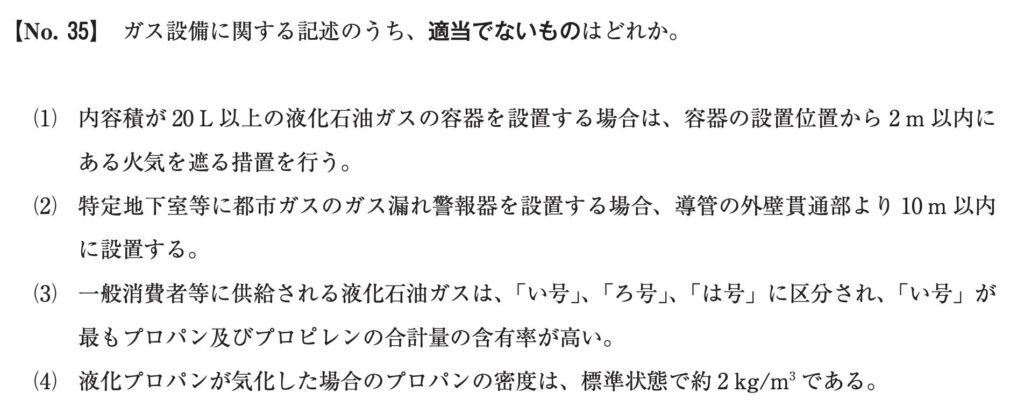

正しい記述です。内容積20L以上のLPガス（液化石油ガス）容器の2m以内に火気がある場合は、その火をさえぎる措置をとります。

「10m以内」という部分が誤りです。都市ガスのガス漏れ警報器は、ガス管が外壁を貫通する部分から8m以内に設置します。

数字を大きくした引っかけです。

正しい記述です。LPガスは「い号・ろ号・は号」に分けられ、「い号」がプロパン・プロピレンの合計の割合が最も高い区分になります。

正しい記述です。プロパンガスは空気より重く、標準状態での密度は約2kg/㎥です。

重いので、漏れると低い所にたまりやすい点に注意します。

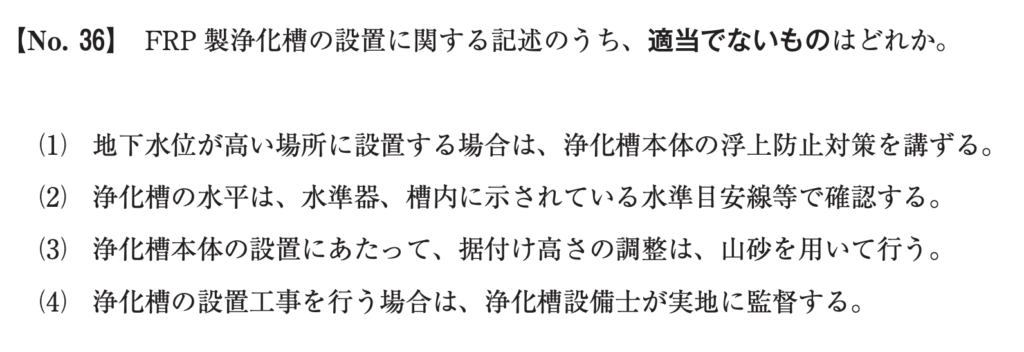

正しい記述です。地下水の多い場所では、槽が空のときに地下水の浮力で浮き上がることがあります。そのため、浮上防止の対策をとります。

正しい記述です。水準器や、槽の内側に示された水準目安線を使って、水平を確認します。

「山砂を用いて行う」という部分が誤りです。山砂はうまく締め固められず、あとで沈んだり傾いたりする原因になります。

据付け高さの調整は、基礎コンクリートなど、確実な方法で行います。

正しい記述です。浄化槽の設置工事は、浄化槽設備士（浄化槽工事を監督するための国家資格をもつ人）が現場で実地に監督します。

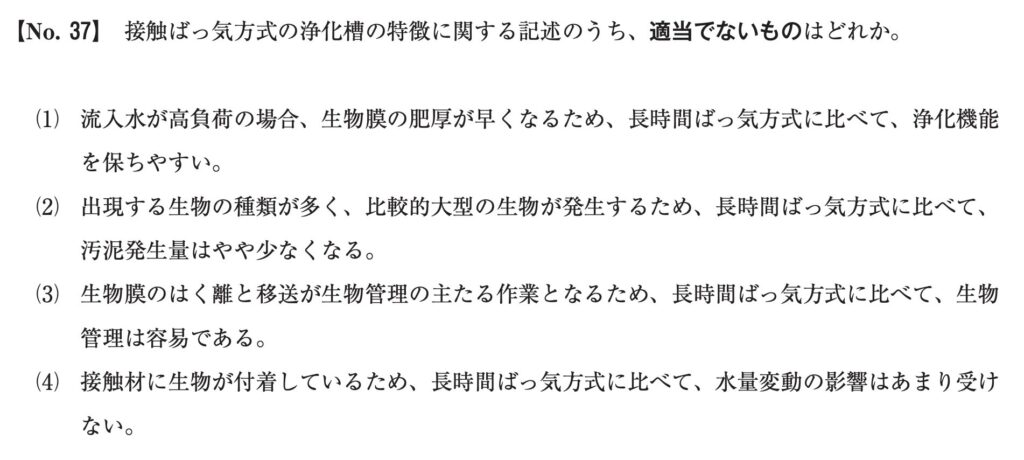

「浄化機能を保ちやすい」という部分が誤りです。生物膜方式は、汚れ（負荷）が高いと膜が急に厚くなって、はがれ落ちることがあります。

はがれると微生物も一緒に流れ出し、処理水の質が急に悪くなりやすいので、むしろ保ちにくくなります。逆に書いた引っかけです。

正しい記述です。活性汚泥方式では、空気を好む微生物（好気性微生物）が働いて、汚水中の有機物を分解します。

正しい記述です。長時間ばっ気方式は、汚れの負荷を低くしてゆっくり処理するので、出てくる余分な汚泥（余剰汚泥）が少なくなります。

正しい記述です。接触ばっ気方式では、接触材に付けた生物膜に空気を送り、その微生物が汚水を処理します。

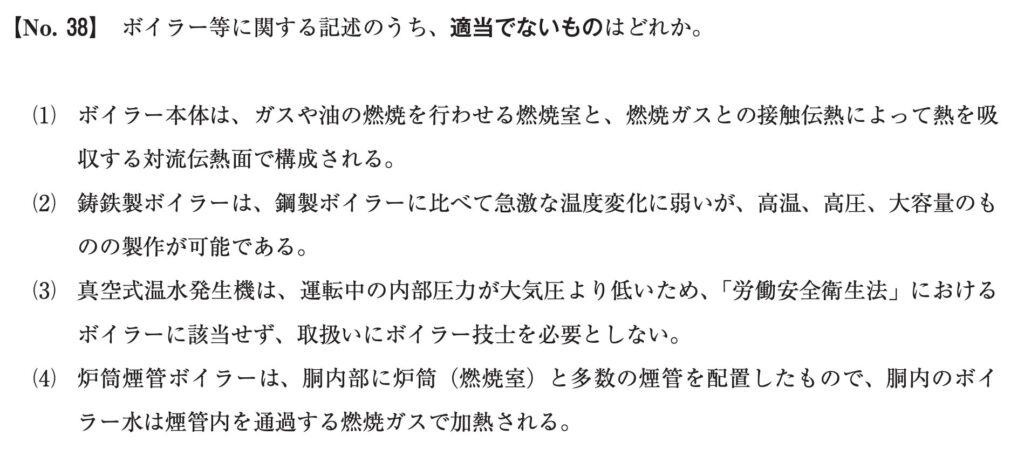

正しい記述です。ボイラー本体は、燃料を燃やす「燃焼室」と、燃焼ガスから熱を受け取る「対流伝熱面」でできています。

「高温、高圧、大容量のものの製作が可能」という部分が誤りです。高温・高圧・大容量にできるのは鋼製ボイラーの方です。

鋳鉄製はもろくて高圧・大容量には向きませんが、分割して運べるので、中小規模の建物に向いています。長所を取り違えた引っかけです。

正しい記述です。真空式温水発生機は、内部が大気圧より低い状態で運転します。法律上のボイラーに当たらないので、取扱いにボイラー技士は要りません。

正しい記述です。炉筒煙管ボイラーは、胴の中に炉筒（燃焼室）と多数の煙管（燃焼ガスを通す管）を置き、煙管を通る燃焼ガスで胴内の水を加熱します。

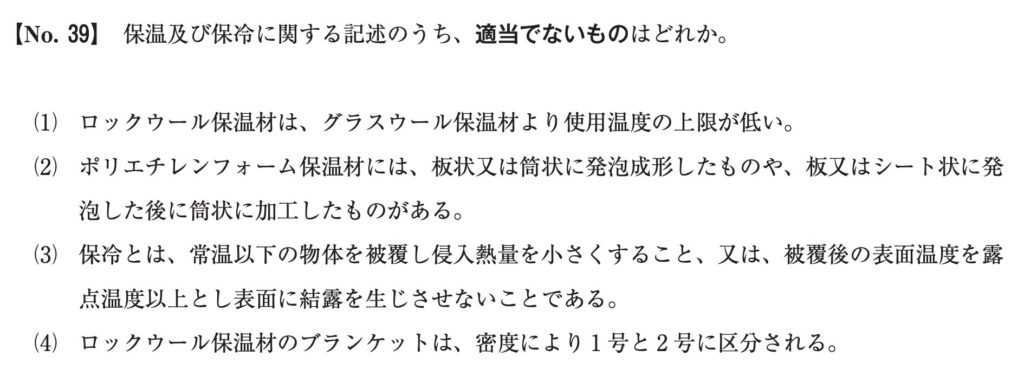

「使用温度の上限が低い」という部分が誤りです。ロックウール（岩綿）は、グラスウール（ガラス繊維）より熱に強く、使える温度の上限が「高い」保温材です。

高い・低いを逆にした引っかけに注意しましょう。

正しい記述です。ポリエチレンフォーム保温材には、板状・筒状に発泡成形したものや、発泡シートを筒状に加工したものなど、いろいろな形があります。

正しい記述です。保冷とは、冷たいものを覆って熱の侵入を小さくすること、または、覆ったあとの表面温度を露点温度以上に保って結露を防ぐことです。

👉 この用語をもっとくわしく露点温度とは？結露が起きる仕組みを初心者にもやさしく図解

正しい記述です。ロックウールのブランケット（毛布状の保温材）は、密度によって1号・2号に分けられます。

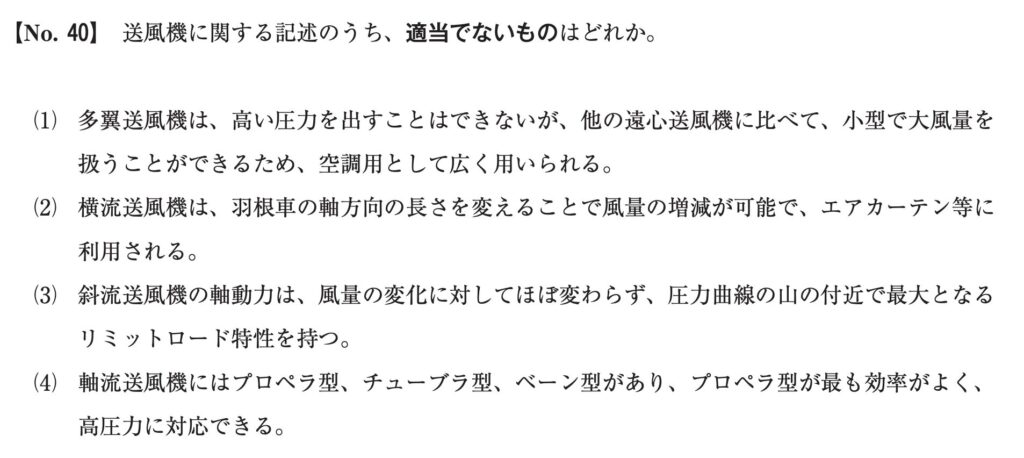

正しい記述です。多翼送風機（シロッコ）は、高い圧力は苦手ですが、小型で大風量を送れます。そのため、空調用として広く使われます。

正しい記述です。横流送風機は、羽根車の軸方向の長さを変えることで風量を調整でき、エアカーテンなどに使われます。

正しい記述です。斜流送風機は、風量が変わっても軸動力（送風機を回すのに必要な動力）が大きく増えにくい「リミットロード特性」をもち、圧力曲線の山の付近で軸動力が最大になります。

「プロペラ型が最も効率がよく」という部分が誤りです。軸流送風機の中で最も効率がよいのはベーン型です。

プロペラ型は、低い圧力で大風量を送るのに向き、高い圧力には対応できません。ベーン型とプロペラ型の取り違えをねらった引っかけといえます。

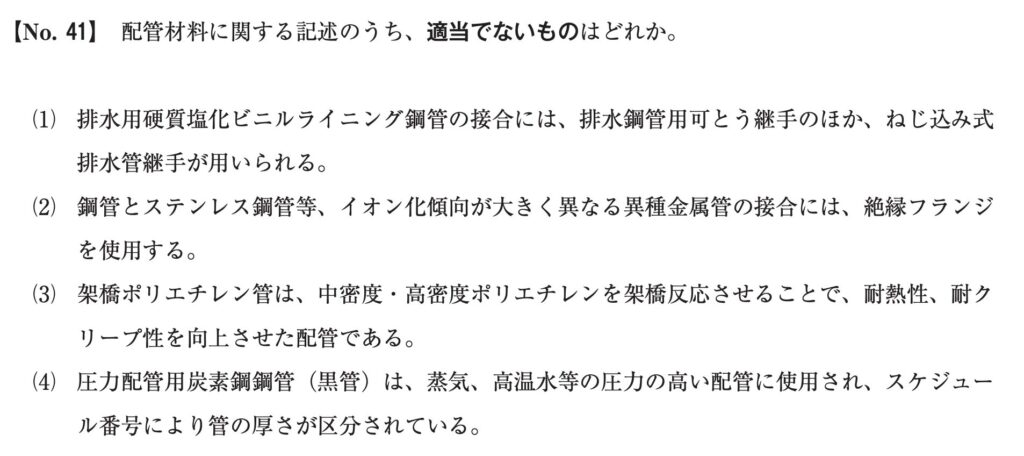

「ねじ込み式排水管継手が用いられる」という部分が誤りです。排水用ライニング鋼管は、ねじを切ると内面のライニング（保護膜）を傷めてしまいます。

そのため、ねじ込み式は使わず、MDジョイントなどのメカニカル継手（ねじを切らずに接続する継手）を使います。

正しい記述です。性質の大きく違う金属どうしを直接つなぐと、電気的な反応でサビ（電食）が進みます。

これを防ぐため、あいだに絶縁フランジを入れて電気的に切り離します。

正しい記述です。架橋ポリエチレン管は、分子どうしを橋でつなぐ（架橋する）ことで、熱や変形に強く作られています。

正しい記述です。圧力配管用炭素鋼鋼管（黒管）は、蒸気や高温水など圧力の高い配管に使い、スケジュール番号で肉厚（管の厚さ）が区分されています。

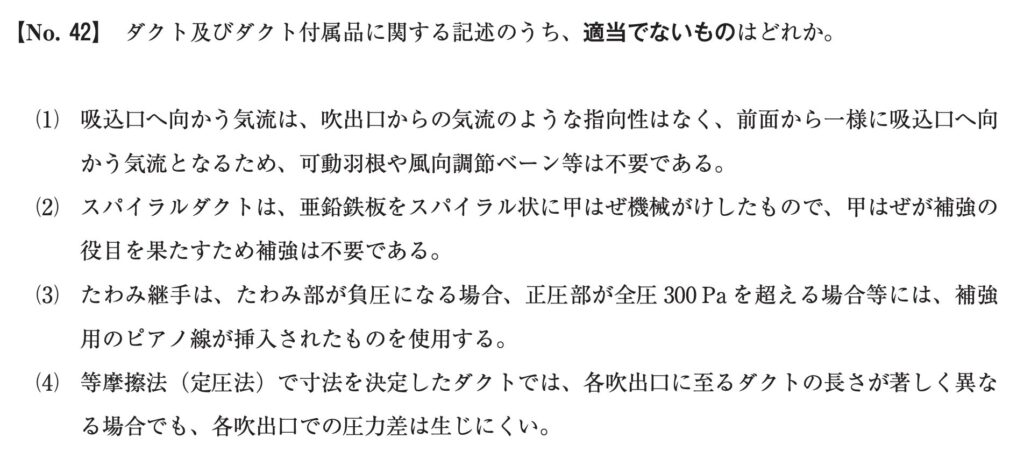

正しい記述です。吸込口へ向かう空気は、吹出口のような強い方向性がなく、全面からまんべんなく集まってきます。

そのため、向きを調整する羽根（ベーン）は必要ありません。

正しい記述です。スパイラルダクトは、亜鉛鉄板をらせん状に巻いて作った管です。その継ぎ目（甲はぜ）が補強の役目をするので、別の補強は要りません。

正しい記述です。たわみ継手（ダクトと機器などを柔らかい素材でつなぐ継手）は、負圧（周りより圧力が低く、内側へ吸い込まれる状態）になる場所や、正圧で全圧300Paをこえる場所では、つぶれ防止のためにピアノ線が入ったものを使います。

「圧力差は生じにくい」という部分が誤りです。等摩擦法は、ダクト1mあたりの摩擦損失を一定にして寸法を決める方法です。

ルートの長さが大きく違うと、長いルートほど全体の損失が大きくなり、吹出口ごとに圧力差（風量のばらつき）が生じます。逆に書いた引っかけです。

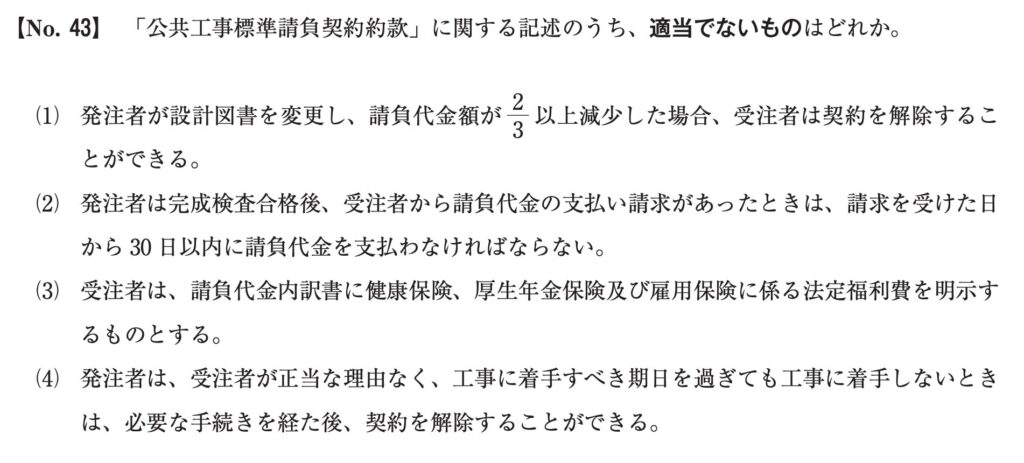

正しい記述です。発注者の設計変更で請負代金が2/3以上減ったときは、受注者（工事をする側）は契約を解除できます。

「30日以内」という部分が誤りです。完成検査に合格したあと、支払い請求を受けた日から40日以内に、発注者は請負代金を支払わなければなりません。

数字を短くした引っかけです。

正しい記述です。請負代金内訳書には、健康保険・厚生年金・雇用保険などの法定福利費（会社が負担する社会保険料など）を明示します。

正しい記述です。受注者が正当な理由なく着工期日を過ぎても工事に着手しないときは、発注者は所定の手続きを経て契約を解除できます。

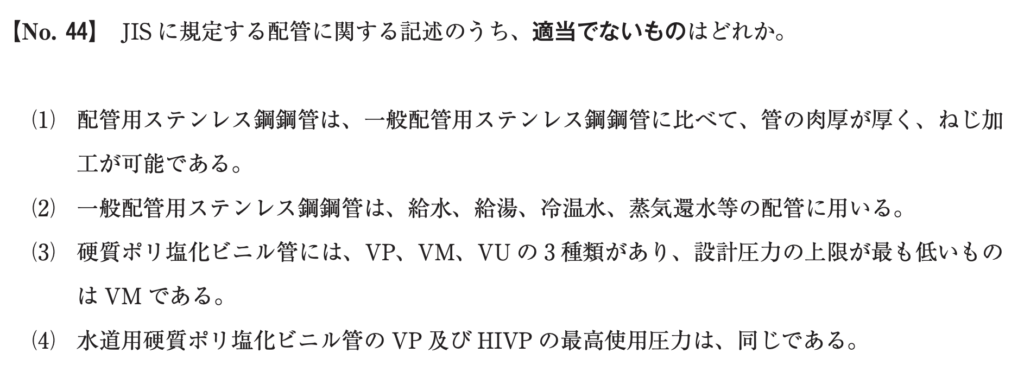

正しい記述です。配管用ステンレス鋼鋼管は、一般配管用に比べて肉厚が厚いので、ねじ加工ができます。

正しい記述です。一般配管用ステンレス鋼鋼管は、給水・給湯・冷温水・蒸気還水などの配管に広く使われます。

こちらは肉厚が薄いタイプにあたります。

「もっとも低いものはVM」という部分が誤りです。硬質ポリ塩化ビニル管VP・VM・VUのうち、設計圧力の上限がもっとも低いのは、肉厚の薄いVUです。

肉厚の厚いVPが最も高い圧力に使え、VMはその中間に位置します。いちばん弱い種類を取り違えた引っかけです。

正しい記述です。HIVPは、VPに「耐衝撃性（割れにくさ）」をもたせた管です。割れにくく改良しただけなので、最高使用圧力はVPと同じになります。
