試運転調整をゼロからやさしく解説｜順番と測り方【管工事施工管理技士】
試運転調整は、工事の最後に「ちゃんと動くか」を確かめる作業です。ゼロパスに載せている1級・2級管工事の過去問を数えたところ、この分野は24問出ていました。覚えることは多くありません。中心になるのは「順番」と「何を見て調整するか」の2つです。この記事では、設備の知識がない状態からでも分かるように解説します。

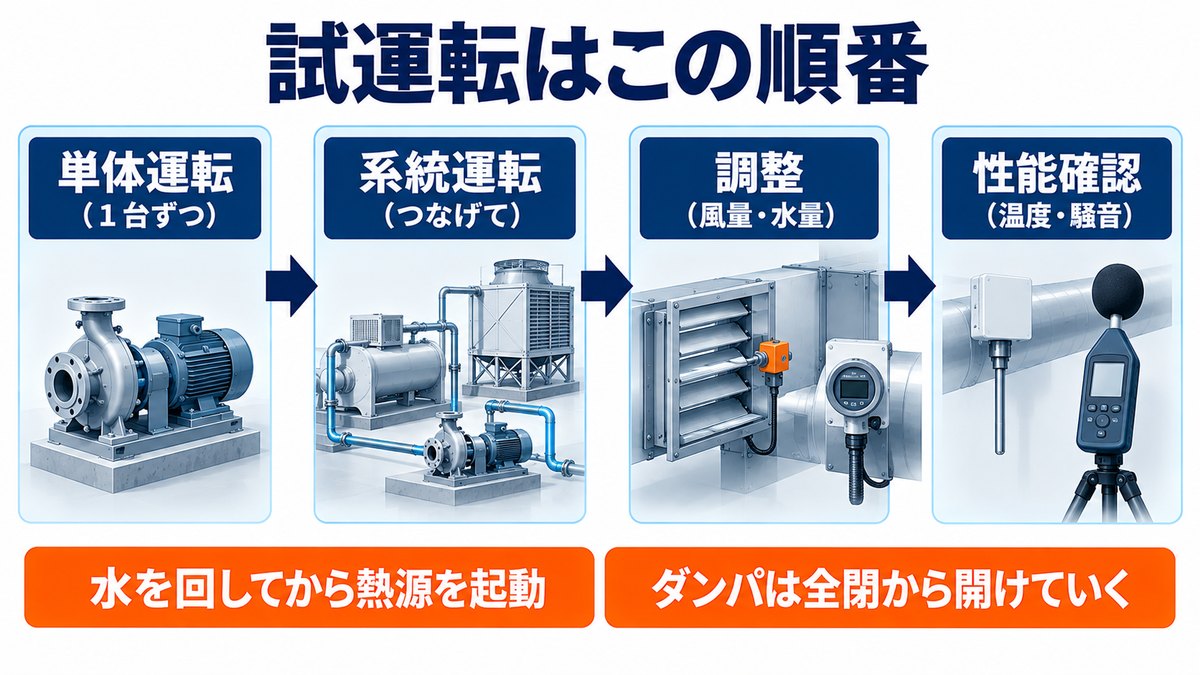

試運転は「単体 → 組み合わせ」の順で行う
コツ順番の原則
① 単体運転 … ポンプ・ファン・オイルポンプなどを1台ずつ動かして確認
② 系統運転 … 関係する機器をつないで、順番どおり起動するか確認
③ 調整 … 風量・水量を設計値に合わせる
④ 性能確認 … 温度・湿度・騒音などが基準に入っているか確認
注意注意
熱源まわりの起動順は、先に水を回してから冷凍機を動かすのが原則です。冷水ポンプ・冷却水ポンプ・冷却塔（冷凍機の熱を外へ捨てる装置）が起動したあとに、冷凍機が起動することを確認します。水が流れていない状態で冷凍機を動かすと、凍結や過熱で機械を壊すためです。
ボイラーも同じ考え方です。運転の前に、給水ポンプ・オイルポンプ・給気ファンなどの単体運転を確認してから火をつけます。
風量の調整：ダンパは全閉から開けていく
コツ風量調整の手順で問われる点
・調整は風量調整ダンパ（ダクトの中で風の量を加減する板）が全閉であることを確認してから始める
・インバータ制御（モーターの回転数を自由に変える制御）の場合は、回転数を徐々に上げながら規定風量に合わせる
・風量測定口がないときは、試験成績表（工場で測った機器の性能の記録）の電流値を参考にする
なぜ？なぜ全閉から始めるのですか。
全開のまま起動すると、モーターに大きな負荷がかかって過電流（電気の流れすぎ）になるおそれがあるからです。遠心送風機は風量が少ないほど必要な動力が小さいので、全閉で起動してから電流値を見ながら少しずつ開けていき、規定風量に合わせます。ポンプも同じ考え方で、吐出し側の弁を全閉にして起動し、徐々に開けていきます。
覚える覚え方
調整は基本的に「絞った状態から、少しずつ開く」と覚えてください。風も水も回転数も同じです。全開から絞る手順を書いた選択肢は、まず疑ってかまいません。
水量と安全装置の確認
冷凍機の試運転では、まずポンプと冷却塔を動かし、冷水量・冷却水量が規定の流量であることを確かめます。そのうえで、安全装置が正しく働くかも確認します。
例えば冷水量が大きく減ったときに、断水リレー（水が止まったことを感知する装置）が働いて冷凍機が停止する——これは異常ではなく、正しく守られている状態です。試運転では、この「止まること」を確かめます。
騒音の測定
注意注意
屋外騒音の測定は、冷却塔など音の出る機器を運転した状態で、敷地境界線上で行います。止めたまま測っても意味がありませんし、機器のすぐそばで測っても、近所への影響は分かりません。
例現場の使いどころ
実際の現場では、試運転は引き渡し直前のいちばん慌ただしい時期に行われます。それでも順番を飛ばさないのは、機械を壊す事故は、この段取りを省いたときに起きやすいからです。「水を回してから熱源」「絞った状態から開く」は、現場でも口ぐせのように言われます。
試験ではこう出る
| よくある選択肢 | 判断 |
|---|---|
| 冷凍機を起動してからポンプを起動する | 誤り。ポンプ・冷却塔が先 |
| 風量調整はダンパ全開から始める | 誤り。全閉から |
| インバータは一気に規定回転数にする | 誤り。徐々に上げる |
| 測定口がなければ電流値を参考にする | 正しい |
| 屋外騒音は機器を止めて測る | 誤り。運転して敷地境界線上で測る |
よくある質問
Q. TABとは何ですか。
A. 試験・調整・バランスをまとめた呼び方です。試験では用語そのものより、手順と測り方が問われます。
Q. 試運転はだれが行うのですか。
A. 施工者が行い、監督員などの立会いで確認します。記録を残して引き渡すところまでが一連の作業です。
Q. 調整で合わないときはどうしますか。
A. 機器の能力・配管やダクトの抵抗・設定値のどこかに原因があります。試験で深く問われることは少ないので、順番と測り方を優先して覚えてください。
まとめまとめ
・試運転は単体 → 系統 → 調整 → 性能確認の順
・熱源はポンプ・冷却塔が先、冷凍機があと
・風量調整はダンパ全閉から、インバータは徐々に
・測定口がなければ試験成績表の電流値を参考にする
・屋外騒音は機器を運転して敷地境界線上で測る
