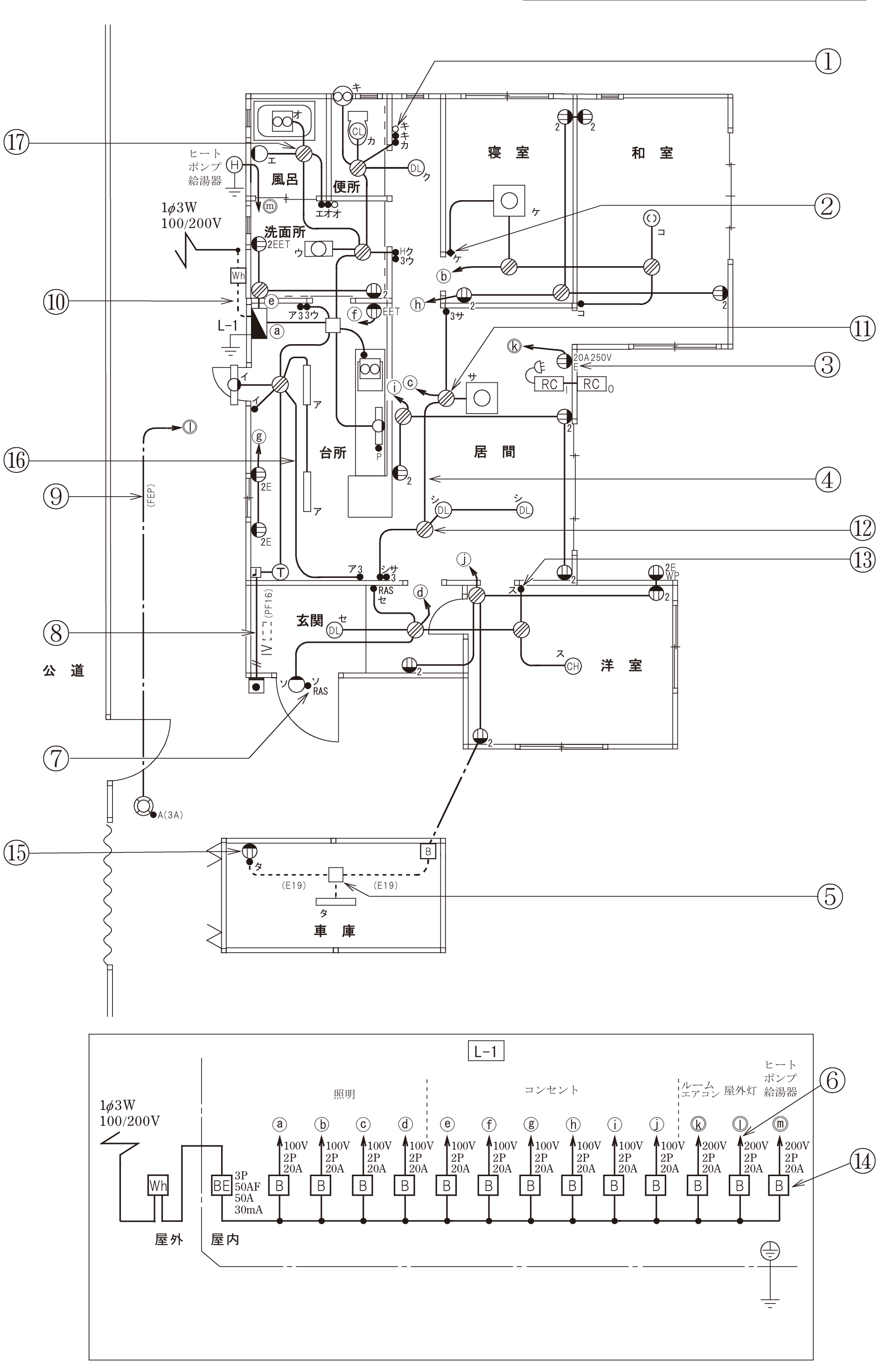

【令和5年度】第二種電気工事士の過去問と解説【上期 午前 配線図 問31〜40】

用語黒丸（●）と白丸（○）は何がちがうのか？

黒く塗りつぶした丸（●）＝点滅器（てんめつき）＝一般的なスイッチです。人が指で押して、照明などを入り切りします。
塗りつぶさない丸（○）＝表示灯（ひょうじとう）＝小さなランプです。人が押すものではなく、光って何かを知らせるためだけの部品です。

なぜ？なぜ塗りつぶすかどうかで分けているのか？

図面は白黒の線だけで描くので、色や文字を使わずに種類を伝える必要があるからです。そこで「中を黒く塗ったら操作するもの（スイッチ）、白いままなら光るもの（ランプ）」という約束にしています。この約束は配線図の問題でたびたび問われます。

用語確認表示灯（かくにんひょうじとう）とは？

確認表示灯とは、器具が動いている（電気が入っている）ときに点灯する、小さなランプのことです。別名パイロットランプ。換気扇や屋外灯のようにその場から動いているかどうかが見えない器具のそばに付けて、消し忘れを防ぐために使います。

なぜ？なぜ換気扇に確認表示灯を付けるのか？

換気扇は音が小さく、扉を閉めると回っているかどうか分からないからです。この図面でも、①の白丸のそばには「キ」と書いてあり、すぐ横にあるスイッチ「キ」と組になっています。「キ」のスイッチを入れて換気扇が回っているあいだ、この白丸のランプが光って「いま回っていますよ」と教えてくれる、という関係です。

覚える確認表示灯と位置表示灯のちがい【暗記】

確認表示灯（パイロットランプ）　…　スイッチが入っている（ON）ときに光る。目的は消し忘れ防止。スイッチに内蔵する場合の傍記はL（●L）。

位置表示灯（ほたるスイッチ）　…　スイッチが切れている（OFF）ときに光る。目的は暗闇でスイッチの場所を見つけること。スイッチに内蔵する場合の傍記はH（●H）。

覚え方の軸　…　「確認＝動いていることを確認したいからONで光る」／「位置＝暗い所で位置を知りたいからOFFで光る」。

なぜ？なぜ位置表示灯はOFFのときに光れるのか？

スイッチが切れていても、ランプにはごくわずかな電気が流れるように配線されているからです。スイッチの接点とランプが横並び（並列）につながっているため、接点が開いている（OFF）あいだだけ、電気がランプのほうへ回り道して光ります。スイッチを入れると接点のほうが電気を通しやすくなるので、ランプは消えます。

なぜ？なぜこの仕組みを知っておくと得なのか？

写真鑑別（問41〜50）でも、接点とランプのつなぎ方の図から種類を当てさせる問題が出るからです。「ランプが接点と横並び＝OFFで光る＝位置表示灯（ホタル）」と結びつけておくと、図記号の問題と写真の問題の両方で使えます。

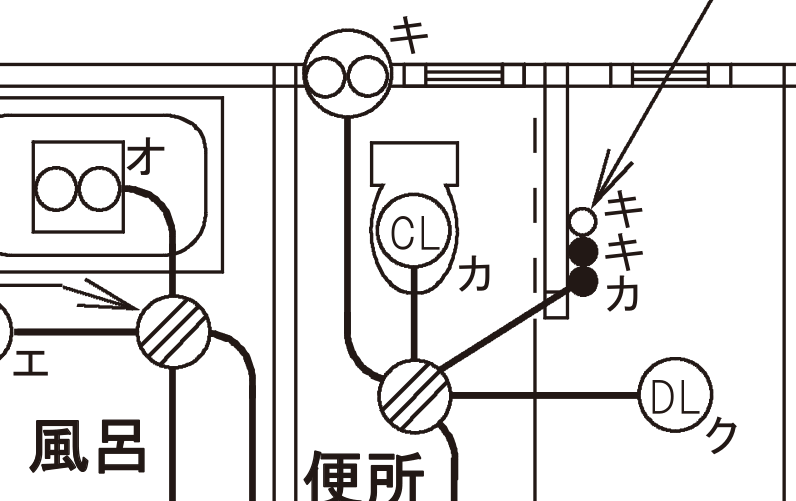

例①は白い小さな丸（○）＋傍記「キ」

イ　白熱灯　…　図記号はたしかに○ですが、これは天井や壁に付ける照明器具そのもので、スイッチと並べて壁に描かれることはありません。また照明なら、どのスイッチで点けるかを示すカタカナが照明側にも付きます。①はスイッチ2つとぴったり並んでいるので照明ではありません。

ロ　通路誘導灯　…　火事のときに避難する方向を示す緑色の灯りで、図記号は丸に×（⊗）や、それを長方形で囲んだ形です。木造の一般住宅には付きません（お店やビルに付くものです）。

ハ　確認表示灯　…　塗りつぶさない小さな丸（○）を、スイッチ（●）と並べて壁に描く。①はまさにこの形。これが正解。

ニ　位置表示灯　…　光るタイミングがOFFのときで、しかも一般的にはスイッチに内蔵されて「●H」と書かれるため、独立した白丸としては描かれません。

注意間違えた人が選びやすい選択肢

ニの位置表示灯がいちばん多く選ばれます。「白い丸のランプ」という説明がどちらにも当てはまるので、名前を覚えていても、どちらがONで光るのか分からなくなるのです。

なぜ？なぜ①は位置表示灯ではないと言い切れるのか？

位置表示灯は、独立した白丸としてはほとんど描かれないからです。位置表示灯の役目は「暗闇でスイッチの場所を教えること」なので、スイッチそのものに組み込まれていないと意味がありません。だから図面では●Hのように、スイッチの記号に傍記Hを付けて表します。ぽつんと独立した白丸は、スイッチとは別に付けた確認表示灯——この見分け方なら、ONとOFFのどちらで光るかを思い出せなくても答えが出ます。

覚えるこの問題の覚え方

「黒丸は押すもの、白丸は光るもの」——まずこの1行です。そのうえで、白丸がスイッチと並んでいたら確認表示灯、照明の位置にぽつんとあれば白熱灯と場所で分けます。この図面では、便所の①のほかに洗面所そばにも「エ・オ・オ」と並んだ●●○があり、同じように風呂の換気扇用の確認表示灯が付いています。「換気扇のそばの白丸＝確認表示灯」とセットで覚えると忘れません。

用語点滅器（てんめつき）とは？

点滅器とは、照明などを点けたり消したりするスイッチの、試験での正式な呼び名です。「点（つける）」「滅（けす）」の器具、という意味です。日常語の「スイッチ」と同じものだと思って構いません。

なぜ？なぜ試験ではスイッチと呼ばずに点滅器と呼ぶのか？

「スイッチ」だと、遮断器（ブレーカー）やボタンなど電気を入り切りするもの全部を指してしまうからです。照明を点滅させる壁付けの器具だけを指す言葉として、JIS（日本産業規格）の図記号では「点滅器」という言葉を使っています。選択肢の日本語もこの呼び方で書かれるので、慣れておくと迷いません。

覚える点滅器の図記号【暗記】

●（黒く塗った丸）　…　一般形の点滅器。昔からある、押す面が小さいスイッチ。

◆（黒く塗ったひし形）　…　ワイドハンドル形の点滅器。押す面が大きい、今の住宅でいちばん多いスイッチ。②はこれ。

●や◆に矢印が付いた記号　…　調光器（ちょうこうき）。明るさを変えられるつまみ付きのスイッチ。②には矢印が付いていないので、これではない。

傍記（そばの小さな文字）　…　3＝3路スイッチ／4＝4路スイッチ／H＝位置表示灯内蔵（ホタル）／L＝確認表示灯内蔵（パイロット）／RAS＝熱線式自動スイッチ／A＝自動点滅器。

用語ワイドハンドル形とは？

ワイドハンドル形とは、押す面（ハンドル）が大きい、四角い形のスイッチのことです。今の住宅の壁によく付いている、たて長の白い大きなスイッチを思い浮かべてください。昔ながらの小さなつまみを上下に倒すタイプが「一般形」です。

なぜ？なぜ押す面を大きくしたのか？

手のひらやひじ、荷物を持ったままでも押せるようにするためです。暗い部屋で手さぐりでも当たりやすく、力の弱い人や子どもにも押しやすくなります。いまではこちらが主流なので、住宅の図面では◆が数多く出てきます。

なぜ？なぜ図面でわざわざ●と◆を描き分けるのか？

取り付ける器具そのものが違うので、注文する品物と壁の仕上げが変わってしまうからです。ワイドハンドル形は本体もカバー（プレート）も一般形より大きく、壁に開ける穴の大きさや、まわりのクロスの切り方まで変わります。図面の段階で区別しておかないと、現場で「品物が合わない」ということが起きます。

なぜ？なぜ試験でこの区別が問われるのか？

図記号を1文字ちがいで読み分ける訓練だからです。配線図の問題は「知っているかどうか」だけで差がつくので、形のちがい＝名前のちがいを素直に覚えた人ほど得点しやすくなります。

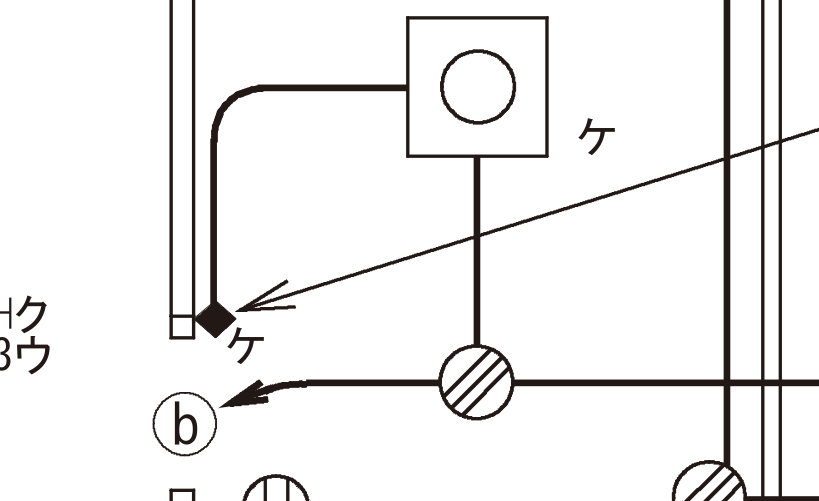

例②は「黒いひし形・矢印なし」

イ　一般形点滅器　…　図記号は●（黒丸）。②はひし形なのでちがいます。

ロ　一般形調光器　…　●に矢印が付いた形。②に矢印はないのでちがいます。

ハ　ワイド形調光器　…　◆に矢印が付いた形。ひし形は合っていますが、矢印がないので調光器ではありません。ここが最大のひっかけです。

ニ　ワイドハンドル形点滅器　…　◆（黒いひし形）だけ。②はこの形。これが正解。

用語調光器（ちょうこうき）とは？

調光器とは、照明の明るさを、つまみを回して自由に変えられるスイッチのことです。くつろぐときは暗く、本を読むときは明るく、というように調節できます。図記号は点滅器の記号（●や◆）に矢印を付けた形で表します。

なぜ？なぜ調光器の記号に矢印を付けるのか？

矢印は「連続して変えられる」ことを表す印だからです。入か切かの2択しかない点滅器に対して、調光器はその間を連続して動かせるので、動きを表す矢印が足されています。「矢印＝つまみで動かせる」と結びつけておくと、図記号を見ただけで思い出せます。

注意間違えた人が選びやすい選択肢

ハのワイド形調光器を選ぶ人がとても多い問題です。「ひし形＝ワイド」まで正しく思い出せた人ほど、そこで安心して選んでしまうという、まじめに勉強した人ほど落ちる作りになっています。

なぜ？なぜ「ひし形＝ワイド」まで合っているのに間違えるのか？

図記号は「形」と「付け足し」の2段階でできているのに、形だけ見て答えを決めてしまうからです。ひし形（◆）が答えているのは「ワイドハンドル形かどうか」だけで、「点滅器か調光器か」を決めているのは矢印の有無です。2段階のうち1段階しか確認していないので、半分正解・半分不正解の選択肢に吸い込まれます。図記号は形を見たあと、必ず「付け足しが何もないか」をもう一度見る——この2度見だけで防げます。

覚えるこの問題の覚え方

「丸なら一般形、ひし形ならワイド、矢印が付いたら調光器」——この3つの組合せだけです。この問題の選択肢は「一般形／ワイド形」×「点滅器／調光器」の4通りで作られるので、①形は丸かひし形か　②矢印はあるかの2点を順番に見れば、1つに絞れます。図面の②には矢印がないので、迷ったら矢印の有無をもう一度確認してください。

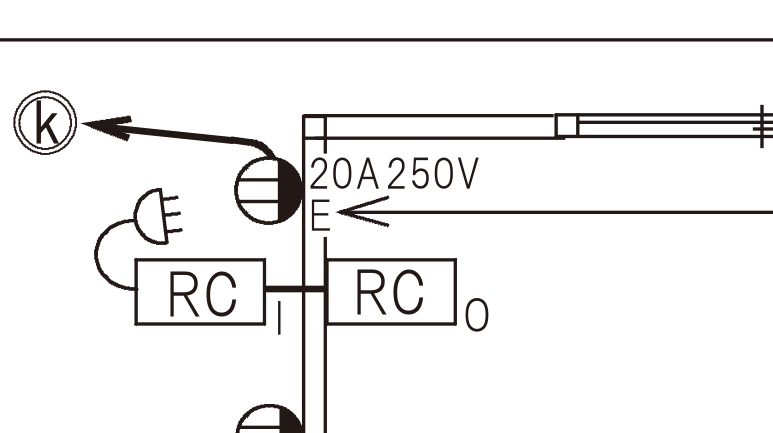

例③の傍記を1つずつ読む

RC　…　ルームエアコン（部屋のエアコン）のこと。「I」が室内機、「O」が室外機です。

20A250V　…　このコンセントの定格（安全に使える上限の値）が20アンペア・250ボルトまで使える形、という意味。「250V」と書いてあるのは200V用の印です。

E　…　接地極付（せっちきょくつき）。差込口にアース用の穴がもう1つあるタイプのコンセント、という意味です。

ⓚ　…　分電盤のⓚの回路につながっている、という意味。図面いちばん下の分電盤を見ると、ⓚは「200V 2P 20A」でルームエアコン用と書かれています。

用語接地工事（せっちこうじ）とは？

接地工事とは、電気器具の金属部分と地面を、電線でつないでおく工事のことです。「アースを取る」とも言います。ふだんは何も起きませんが、器具の中で電線の被覆が破れて金属の外箱に電気が漏れたときに働きます。

なぜ？なぜ地面につなぐと安全になるのか？

漏れた電気に、人の体よりも通りやすい道をつくってやるためです。アースがないと、漏電した外箱に触れた人の体を通って電気が地面へ流れます（＝感電）。アースがあれば、電気は抵抗の小さいアース線のほうを選んで流れるので、人には流れにくくなります。さらに、大きな電流が流れることでブレーカーが働いて電気を止めてくれるという効果もあります。

用語接地抵抗（せっちていこう）とは？

接地抵抗とは、アース線から地面へ電気が流れ出るときの、流れにくさのことです。単位はΩ（オーム）。数字が小さいほど電気が地面へ逃げやすく、安全です。

なぜ？なぜ「最大値」が決められているのか？

これ以上流れにくいとアースの意味がなくなる、という限界線を引くためです。接地抵抗が大きすぎると、漏電しても電気が地面へ十分に逃げず、器具の外箱に電圧が残ったままになります。そこで「ここまでなら安全」という上限を、器具の電圧と、遮断器が付いているかどうかで決めています。

覚える接地工事の種類と接地抵抗の上限【暗記】

A種　…　高圧・特別高圧の機器。10Ω以下。第二種電気工事士の扱う範囲では出てきません。

B種　…　変圧器の低圧側（中性線）。値は計算で決まるので数字を覚える必要はありません。

C種　…　300Vを超える低圧の機器（400Vなど）。10Ω以下。

D種　…　300V以下の低圧の機器（100V・200Vなど）。100Ω以下。住宅で出てくるのはほぼこれです。

C種・D種の緩和（重要）　…　0.5秒以内に電路を遮断する漏電遮断器を付けているときは、C種もD種も500Ω以下でよい。

なぜ？なぜ漏電遮断器があると500Ωまで許されるのか？

漏れた電気が地面へ逃げきる前に、電源のほうを切ってしまえるからです。アースだけで守るなら「速く大量に逃がす」必要がありますが、漏電遮断器があれば漏電を検知した瞬間（0.5秒以内）に電気そのものを止められます。危険な状態が続く時間が短いので、アースの性能はそこまで高くなくてよい、という考え方です。

なぜ？なぜ「0.5秒」という時間で線を引いているのか？

人が感電したときに、心臓に致命的な影響が出るまでの時間が目安になっているからです。短時間なら大きな電流でも助かる可能性が高い、という研究にもとづいた数字です。そのため試験でも「0.5秒以内」より速い遮断器なら緩和が使えると判断します。

手順1　③は何ボルトか　…　傍記が20A250V、回路はⓚ＝200V。つまり使用電圧200V。

手順2　接地工事の種類は　…　200Vは300V以下なのでD種接地工事。

手順3　D種の原則は　…　100Ω以下。

手順4　緩和が使えるか　…　図面の【注意】3に「漏電遮断器は定格感度電流30mA、動作時間0.1秒以内」とある。0.1秒は0.5秒より速いので、緩和が使える。

手順5　よって上限は　…　500Ω。

注意間違えた人が選びやすい選択肢

ロの100Ωを選んでしまう人がとても多い問題です。D種接地工事の原則が100Ωなので、そこで止まってしまうと100Ωを選びます。イの10ΩはA種・C種の値、ハの300Ωはどの種類の接地工事の基準値にも出てこない数字です。

なぜ？なぜ100Ωではなく500Ωが答えになるのか？

問題文の【注意】に漏電遮断器の動作時間が書いてあるからです。この注意書きは「緩和を使ってください」という出題者からの合図です。配線図の接地抵抗の問題を見たら、まず注意書きに「0.5秒以内」または「0.1秒以内」の文字がないかを探す——これを習慣にすれば、この1問で得点しやすくなります。

覚えるこの問題の覚え方

「300V以下はD種＝100Ω。ただし漏電遮断器（0.5秒以内）があれば500Ω」。この1行で足ります。数字の並びは「100→500で5倍にゆるむ」と覚えると、C種の「10→500で50倍にゆるむ」も同じ形で思い出せます。配線図の【注意】3は書かれていることが多いので、「注意3を見たら500Ω」と条件反射にしてしまうのが実戦的です。

用語心線（しんせん）とは？

心線とは、ケーブルの中に入っている、1本1本の電線のことです。住宅で使うVVFケーブルは、白いカバーの中に、白・黒（・赤）の細い電線が数本まとまって入っています。この中身の1本1本が心線です。

なぜ？なぜケーブルの本数ではなく心線の数を聞くのか？

実際に買うケーブルの種類が、心線の数で決まるからです。心線2本なら「VVF1.6-2C」、3本なら「VVF1.6-3C」というように、中身が何本かで品物が変わります。現場では「2心」「3心」と呼びます。試験で答えるのも、この数です。

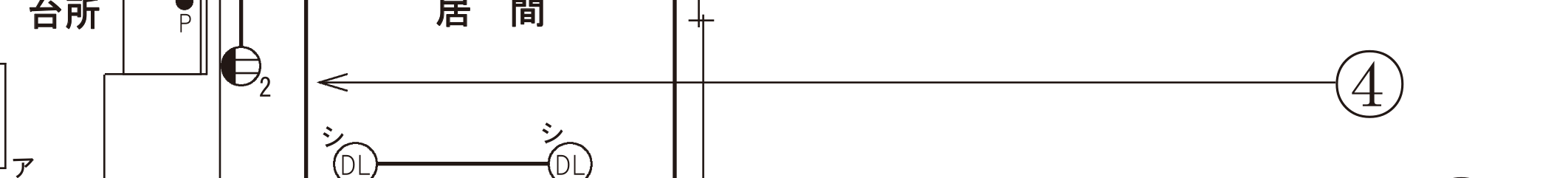

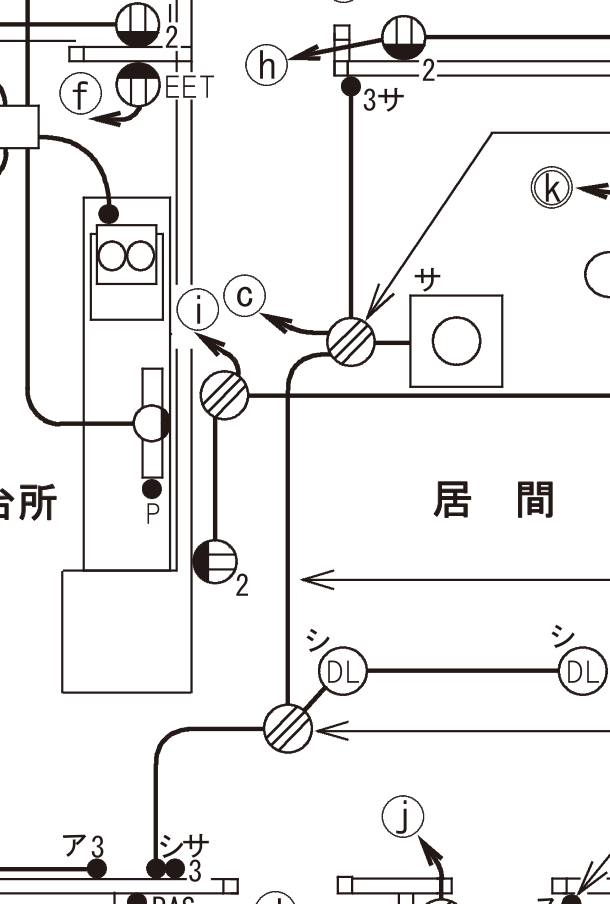

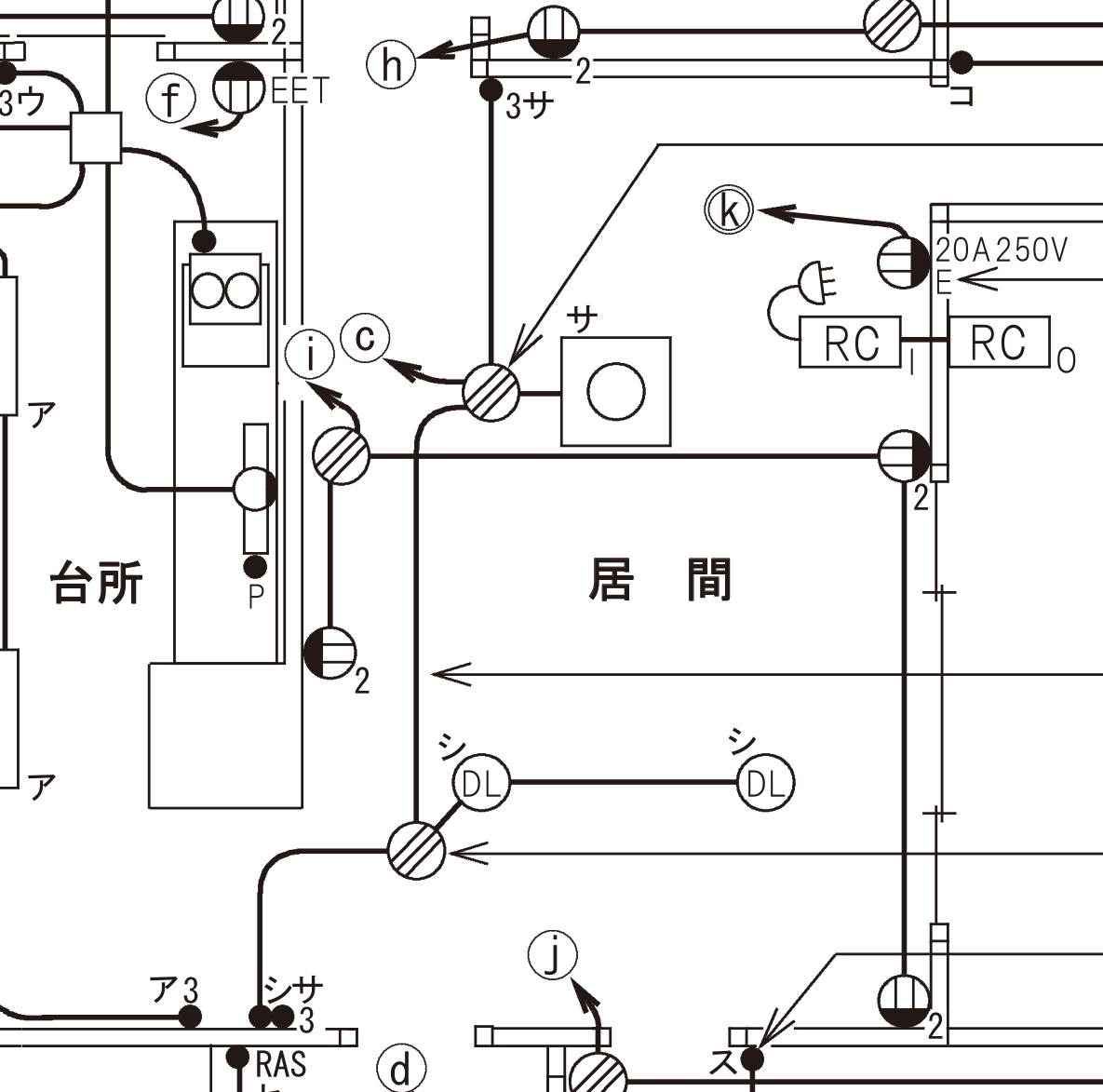

例④の区間の上と下にあるもの

上の端　…　ジョイントボックス（丸に斜線の記号）。ここにはⓒと書かれていて、分電盤のⓒ回路（100Vの照明用）から電気が来ています。このボックスからは、右へ居間の照明「サ」、上へ3路スイッチ「3サ」へも線がのびています。

下の端　…　もう1つのジョイントボックス。ここからは右へダウンライト「シ」が2つ、左下へスイッチ「シ」と3路スイッチ「サ3」へ線がのびています。

つまり④は　…　電気が来ている上のボックスと、スイッチ側の下のボックスをつなぐ区間です。

用語ジョイントボックスとは？

ジョイントボックスとは、電線どうしをつなぎ合わせる場所に取り付ける箱のことです。天井裏などに置き、その中で電線の先どうしをより合わせたり、リングスリーブ（電線を束ねて締め付ける金属の筒）や差込形コネクタ（電線を差し込むだけでつなげる部品）でつないだりします。

なぜ？なぜ電線をつなぐ場所を箱で囲う必要があるのか？

電線のつなぎ目は、電気工事のなかでいちばん事故が起きやすい場所だからです。つなぎ目がゆるむと発熱し、火災の原因になります。箱に入れておけば、あとから点検・手直しができるうえに、万一そこで火花が出てもまわりの木材に燃え移りにくくなります。だから電気工事では「つなぎ目は必ず箱の中」が決まりです。

用語接地側電線（白）と非接地側電線（黒）とは？

住宅の100Vの配線は、行きと帰りの2本1組で電気を送ります。そのうち地面につながっているほうを接地側電線（白い線）、つながっていないほうを非接地側電線（黒い線）と呼びます。

なぜ？なぜ白と黒で役割を分けるのか？

スイッチは必ず黒（非接地側）のほうに入れる決まりだからです。もし白のほうにスイッチを入れると、スイッチを切っても照明器具まで電気が来たままになり、電球を交換する人が感電します。色で役割を固定しておけば、誰が工事しても間違いが起きません。この決まりが、本数を数える土台になります。

覚える本数を数えるときの4つの決まり【暗記】

決まり1　白（接地側）は、スイッチを通さずに照明器具へ直行する。コンセントにも直行します。

決まり2　黒（非接地側）は、スイッチへ行く。コンセントには直行します。

決まり3　スイッチから照明器具へ戻る線が、スイッチの数だけ必要。これを「戻り線」と呼びます。

決まり4　ジョイントボックスの中では、同じ役割の線をまとめてよい。だから黒はボックスまで1本だけ通せば、そこから何本にでも枝分かれできます。

用語3路（さんろ）スイッチとは？

1つの照明を、離れた2か所から点けたり消したりできるスイッチのことです。2個で1組にして使います。階段の上と下、長い廊下の両端、そしてこの図面のように広い居間の入口が2か所ある場合によく使われます。

なぜ？なぜ「3路」という名前なのか？

端子（電線をつなぐネジ）が3つあるからです。0・1・3という番号が振られていて、0番が共通の1本、1番と3番が切り替え先の2本です。レバーを倒すと、0番のつながる先が1番と3番のあいだで切り替わります。一般的なスイッチ（単極スイッチ）は端子が2つしかないので、すぐ見分けられます。

用語3路スイッチ2個は、どう配線されるのか？

①電気（黒）→ 1個目の0番端子 → ②1番と3番から2本の線 → 2個目の1番と3番 → ③2個目の0番端子 → 照明 → ④白い線で戻る——この順です。2個のスイッチのあいだをつなぐ2本の線のことを、現場では「渡り線（わたりせん）」と呼びます。

なぜ？なぜ渡り線が2本も要るのか？

どちらのスイッチを操作しても切り替わるようにするためです。2本の道を用意しておいて、両方のスイッチが同じ道を選んでいるときだけ電気がつながる、という仕組みになっています。片方のスイッチを動かすと道がずれて切れ、もう片方を動かすとまた道が合って点く——だから2か所のどちらからでも操作できるのです。渡り線が2本必要という点は、本数を数えるうえで決定的に重要です。

1本目（白）　…　下のボックスの先にはダウンライト「シ」が2つあります。照明には必ず白が直行するので、白を1本、上から下へ通します。（ダウンライトが2つあっても、下のボックスの中で枝分かれさせればよいので1本で足ります）

2本目（黒）　…　下のボックスの先にはスイッチ「シ」と3路スイッチ「サ3」があります。スイッチには黒が必要なので、黒を1本、上から下へ通します。（スイッチが2つあっても、下のボックスの中で枝分かれさせればよいので1本で足ります）

3本目・4本目（3路の渡り線）　…　3路スイッチは上に1個（3サ）・下に1個（サ3）あります。この2個をつなぐ渡り線が2本必要で、2個は④をはさんで別々の場所にあるので、この2本は④の区間を通ります。

合計　…　白1本 ＋ 黒1本 ＋ 渡り線2本 ＝ 4本

なぜ？なぜスイッチが2つでも黒は1本でよいのか？

黒い線は、下のジョイントボックスの中で枝分かれさせられるからです。④の区間を通るのはボックスからボックスまでの1本だけで、そこから先は箱の中で2本、3本と分けられます。【注意】6に「ジョイントボックスを経由する電線は、すべて接続箇所を設けている」と書いてあるのは、まさに「箱の中でつなぎ替えてよい」という意味です。

なぜ？なぜ渡り線のほうは2本のままなのか？

渡り線の2本は役割がちがう別々の線だからです。黒い線は「同じ電気を運ぶ同じ役割の線」なので1本にまとめられますが、3路の1番と3番は切り替え先が別々の道なので、まとめてしまうと切り替えができなくなります。「同じ役割ならまとめられる、ちがう役割ならまとめられない」——これが数え方の芯です。

用語よくある数えまちがい

ロの3本　…　3路スイッチに気づかず、一般的なスイッチとして数えた場合。「白1＋黒1＋戻り1＝3本」としてしまいます。スイッチのそばの小さな「3」を見落とさないことが対策です。

ニの5本　…　スイッチが2つあるから黒も2本、と数えた場合。または3路の戻り線を④に通してしまった場合です。照明「サ」は上のボックス側にあるので、戻り線は上で完結し、④を通りません。

イの2本　…　白と黒だけと考えた場合。3路スイッチが上下に分かれていることを見落としています。

なぜ？なぜ「戻り線が④を通らない」と言い切れるのか？

照明「サ」が、上のジョイントボックスのすぐ横にあるからです。3路スイッチの配線は、下のスイッチの0番に黒を入れて、上のスイッチの0番から照明へ出すという向きにできます。こうすると照明へ戻る線は上のボックスの中だけで完結し、④の区間には出てきません。

なぜ？なぜそういう向きにしてよいのか？

【注意】7に「3路スイッチの記号『0』の端子には、電源側又は負荷側の電線を結線する」と書いてあるからです。つまり0番にどちら（電源か照明か）をつないでもよいということで、問題文が「電線がいちばん少なくなる向きを選んでよい」と許可してくれているのです。問題が聞いているのは「最少」の本数なので、少なくなる向きで数えます。

覚えるこの問題の覚え方

「白は照明へ、黒はスイッチへ、戻りはスイッチの数だけ。3路が離れていたら渡り線2本を足す」。この4行を毎回となえながら数えます。そして「同じ役割の線は箱の中で枝分かれできるから1本でよい」を必ずセットで思い出してください。本数の問題は①区間の両端に何があるかを書き出す　②白・黒・戻り・渡りの順に足す——この手順どおりにやれば、図を描かなくても答えが出せます。

用語ジョイントボックスとは？

ジョイントボックスとは、電線どうしをつなぎ合わせるために取り付ける箱のことです。「接続する（ジョイントする）ための箱」という、そのままの名前です。金属製のものはアウトレットボックスとも呼ばれます。

なぜ？なぜ配線の途中に箱が必要なのか？

電気を分岐させたり、方向を変えたりする場所が必要だからです。⑤の場所を見ると、左右に走っている電線から、下の照明「タ」へ枝分かれしています。この枝分かれの作業をする場所が、ジョイントボックスです。電線のつなぎ目は必ず箱の中に収めるのが電気工事の決まりなので、分岐がある所には必ずこの記号が出てきます。

覚えるボックスの図記号【暗記】

ジョイントボックス　…　□（四角）。⑤はこれ。

VVF用ジョイントボックス　…　丸の中に斜線を入れた記号（⊘）。この図面で家の中に数多く描かれている、あの記号です。

プルボックス　…　大きめの四角に、寸法（大きさ）を書き込む。多数の電線管が集まる場所で、電線を引き入れやすくするための大きな箱です。

ジャンクションボックス　…　JIS（日本産業規格）の配線用図記号には無い名前。意味としては接続箱ですが、試験の答えとしては使いません。

なぜ？なぜ□と⊘（丸に斜線）を使い分けるのか？

入れる電線の種類と、箱そのものの作りがちがうからです。□のジョイントボックスは、電線管（かたい管）をねじ込んで取り付ける金属の箱が代表で、⑤のように管（E19）の途中に出てきます。
⊘のVVF用ジョイントボックスは、VVFケーブルをそのまま差し込んで使う樹脂製の箱で、天井裏のケーブル配線の途中に出てきます。

なぜ？なぜ図面で見分けられると得なのか？

まわりの配線が「管」なのか「ケーブル」なのかを、記号ひとつで判断できるからです。この図面でも、□が出てくるのは（E19）と書かれた管が通っている車庫だけで、それ以外の家の中はすべて⊘（VVF用）です。記号がまわりの工事方法を教えてくれる、という読み方ができるようになります。

用語（E19）とは？

ねじなし電線管（ねじなしでんせんかん）の19という意味です。Eが「ねじなし電線管」という金属管の種類を、19が管の太さ（外径19mm）を表します。車庫のように電線がむき出しになると傷みやすい場所で、電線を金属の管の中に通して守るために使います。

なぜ？なぜ「ねじなし」という名前が付いているのか？

管の端にねじを切らずに、止めねじで留めて接続するからです。昔ながらの金属管は管の端をねじ状に削って（ねじを切って）つなぎましたが、それには専用の機械と手間が要ります。ねじなし電線管は差し込んで横のねじを締めるだけなので施工が速く、今の現場ではこちらが主流です。数字の19・25・31は外径（奇数）で、樹脂の管（VE・PF・CD）の数字は内径（偶数）という見分け方もあわせて覚えておくと役に立ちます。

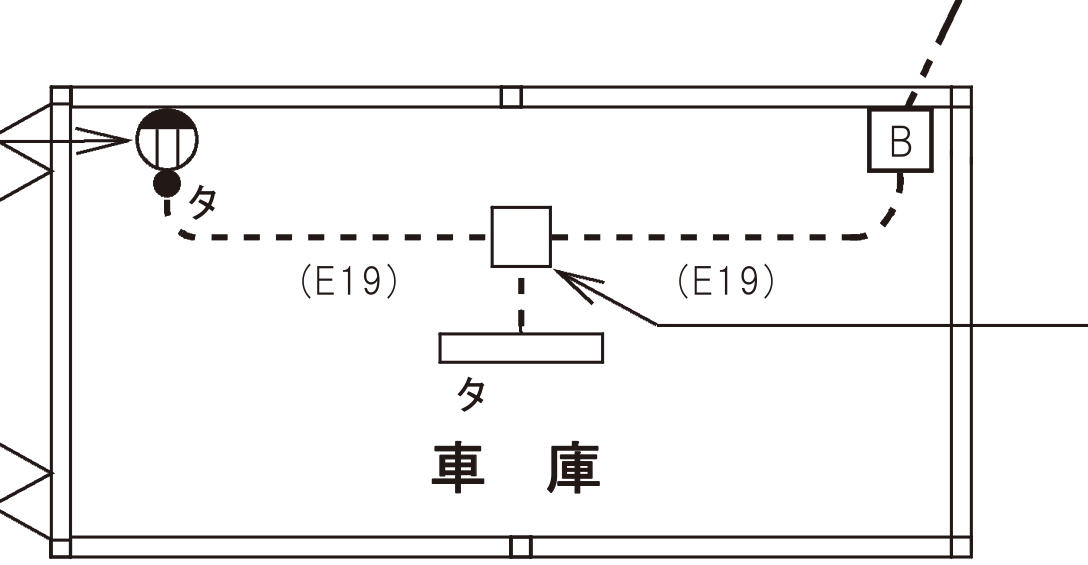

例⑤は「中身が白い四角」

イ　プルボックス　…　図記号は四角ですが、もっと大きく描いて寸法を書き込むのが一般的です。たくさんの電線管が集まる場所に使う大きな箱なので、住宅の車庫に1つだけ、というこの使われ方には合いません。

ロ　VVF用ジョイントボックス　…　図記号は丸に斜線（⊘）。⑤は四角なのでちがいます。

ハ　ジャンクションボックス　…　配線用図記号の名称として存在しません。英語っぽい名前で、それらしく見せた選択肢です。

ニ　ジョイントボックス　…　□（四角）。⑤はこの形。これが正解。

注意間違えた人が選びやすい選択肢

ロのVVF用ジョイントボックスを選ぶ人が多い問題です。この図面では家の中に⊘（VVF用）がたくさん出てくるので、「ボックスといえばVVF用」と刷り込まれてしまうためです。

なぜ？なぜ⑤だけがVVF用でないと分かるのか？

⑤の左右の線に（E19）＝金属管と書いてあるからです。VVF用ジョイントボックスはVVFケーブル専用なので、金属管の途中には入りません。「記号の形」と「まわりの配線の種類」の両方が一致していることを確かめる習慣をつけると、この種のひっかけに強くなります。

覚えるこの問題の覚え方

「四角はジョイントボックス、丸に斜線はVVF用」——形で覚えるのがいちばん速いです。そのうえで「大きい四角に寸法が書いてあればプルボックス」、「ジャンクションボックスという名前は図記号に存在しない」の2つを足せば、4つの選択肢が全部さばけます。存在しない名前を混ぜてくるのは配線図問題の定番の作り方なので、「聞いたことがない用語＝たいてい不正解」と考えて構いません。

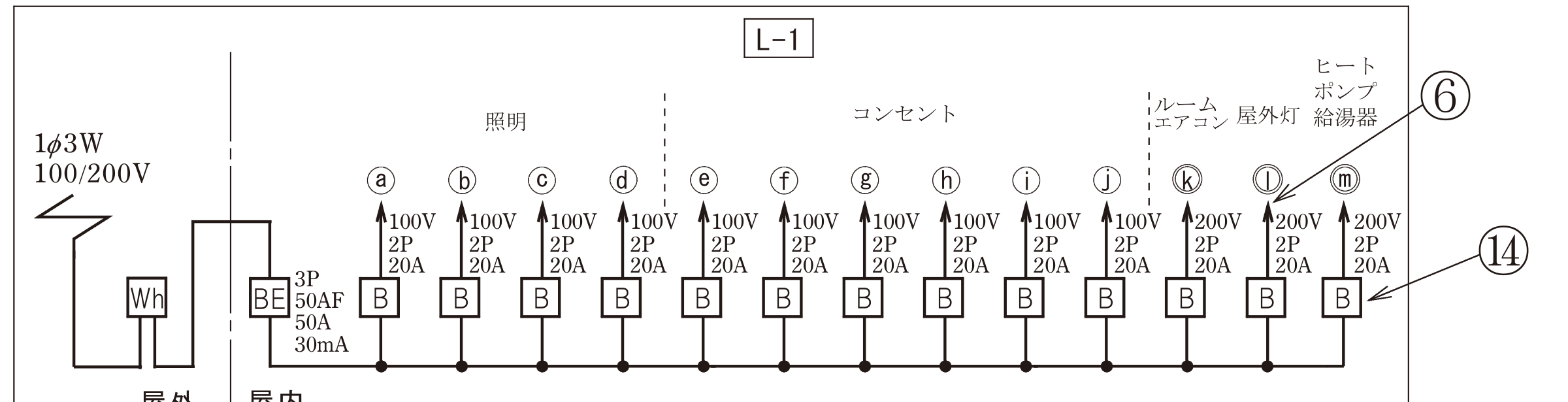

コツ分電盤の表示の読み方

1φ3W 100/200V　…　単相3線式で、100Vも200Vも取り出せる引き込み方式。

Wh　…　電力量計（使った電気の量をはかるメーター）。

BE　…　漏電遮断器。この図面では「3P 50AF 50A 30mA」と書かれていて、3極・定格50A・感度電流30mAという意味です。

B　…　配線用遮断器（いわゆる小さいブレーカー）。各回路に1つずつ付いています。

2P 20A　…　2極（電線2本を同時に入り切りする）・定格20A。

ⓐ〜ⓙ＝100V、ⓚ〜ⓜ＝200V　…　⑥が指すⓛは200Vの列にあります。

用語絶縁抵抗（ぜつえんていこう）とは？

絶縁抵抗とは、電線から外へ電気が漏れ出そうとするときの、漏れにくさのことです。単位はMΩ（メガオーム）。1MΩ＝100万Ωで、数字が大きいほど漏れにくく、安全です。

なぜ？なぜ絶縁抵抗をはかる必要があるのか？

電線を包んでいるビニルは、時間がたつと劣化してひび割れるからです。新品のときは電気を通しませんが、傷や湿気や年数で少しずつ電気を通すようになります。目で見ても分からないので、専用の測定器（絶縁抵抗計・メガー）ではかって数値で確かめます。基準を下回ったら、そこを直さないと使ってはいけません。

覚える電技省令 第58条の絶縁抵抗値【暗記】

対地電圧が150V以下　…　0.1MΩ以上

300V以下で、対地電圧が150Vを超えるもの　…　0.2MΩ以上

300Vを超えるもの　…　0.4MΩ以上

覚え方の軸　…　電圧が高いほど、要求される数値も大きく（きびしく）なる。0.1 → 0.2 → 0.4と倍々に増えます。0.3は出てきません。

なぜ？なぜ電圧が高いほど基準がきびしくなるのか？

同じだけ漏れやすくても、電圧が高いほど実際に漏れる電流が大きくなるからです。漏れる電流は「電圧 ÷ 絶縁抵抗」で決まります。電圧が2倍なら、同じ絶縁抵抗でも漏れる電流は2倍になります。そこで高い電圧の回路には、より漏れにくいこと（大きな絶縁抵抗）を求めるのです。

なぜ？なぜ選択肢に0.3MΩがあるのか？

基準値に存在しない数字を混ぜて、うろ覚えの人をふるい落とすためです。0.1・0.2・0.4の3つしかないと正確に覚えていれば、0.3が出てきた時点で切って構いません。これだけで選択肢が4つから3つに減ります。

用語対地電圧（たいちでんあつ）とは？

対地電圧とは、電線1本と、地面とのあいだの電圧のことです。感電するときに人の体にかかるのは、電線どうしの電圧（使用電圧）ではなく、この対地電圧です。だから安全の決まりは、対地電圧を基準に作られています。

なぜ？なぜ人にかかるのは対地電圧なのか？

人は地面（床）に立って、片手で電線に触れるからです。このとき電気は電線 → 体 → 足 → 地面という道を通ります。つまり体にかかるのは「電線と地面のあいだの電圧」＝対地電圧です。両手で2本の電線を同時に握れば使用電圧がかかりますが、そんな触り方はまれなので、決まりは対地電圧で作られています。

用語単相3線式100/200Vの200V回路は、対地電圧が何Vになるのか？

対地電圧は100Vです。200Vではありません。単相3線式は3本の電線のうち、まん中の1本（中性線）が地面につながっているため、外側の電線はどちらも地面から見れば100Vだからです。200Vというのは、外側の電線どうしのあいだの電圧です。

なぜ？なぜ中性線を地面につないでおくのか？

万一、高い電圧の側と混ざり合ったときに、家庭側の電圧が異常に上がるのを防ぐためです。中性線を地面に留めておけば、家の中の電圧は地面を基準に安定します。その副産物として外側の線の対地電圧が100Vに抑えられ、200Vの機器でも感電の危険が100V並みで済む——この事実が、そのまま絶縁抵抗の基準を決めています。

手順1　⑥はどの回路か　…　分電盤のⓛ＝屋外灯の回路。

手順2　使用電圧は　…　分電盤の表示より200V。

手順3　引き込み方式は　…　図面の左上と分電盤の左に1φ3W 100/200V（単相3線式）とある。

手順4　対地電圧は　…　中性線が接地されているので、外側の電線は地面に対して100V。つまり対地電圧100V。

手順5　基準に当てはめる　…　対地電圧100Vは150V以下　→　0.1MΩ以上。

注意間違えた人が選びやすい選択肢

ロの0.2MΩが最大のわなです。「200Vだから対地電圧も200V、150Vを超えているので0.2MΩ」と考えてしまった人がここに落ちます。出題者はこの勘ちがいを狙って200Vの回路を選んでいます。

なぜ？なぜ0.2MΩになる場面もあるのか？

三相3線式200Vなら、対地電圧が200Vになることがあるからです。工場などの動力回路がこれにあたり、その場合は0.2MΩが正解になります。「単相3線式の200V＝対地100V＝0.1MΩ」／「三相3線式の200V（対地電圧200V）＝0.2MΩ」——この2つを対で覚えておくと、どちらが問われても迷いません。

覚えるこの問題の覚え方

「基準は0.1・0.2・0.4の3つだけ。決めるのは使用電圧ではなく対地電圧」。そして「住宅の単相3線式は、100Vでも200Vでも対地電圧は100V。だからぜんぶ0.1MΩ」。住宅の配線図で絶縁抵抗を聞かれたら、ほぼ0.1MΩが答えだと思って構いません。「200Vと書いてあるから0.2」と反射的に選ばないこと、これだけ注意してください。

用語傍記（ぼうき）とは？

傍記とは、図記号のそばに小さく書き添える文字や数字のことです。記号の形だけでは伝えきれない情報を、文字で補います。⑦の「RAS」も傍記です。

なぜ？なぜ形を増やさずに文字を添えるのか？

スイッチの種類が多すぎて、形だけでは足りないからです。点滅器はどれも「壁に付けて入り切りする」という同じ働きなので、基本の形は●のままにして、ちがいは文字で書くという方式にしています。そのぶん傍記の意味を覚えていないと1文字も読めないので、試験でも繰り返し問われます。

覚える点滅器の傍記【暗記】

RAS　…　熱線式自動スイッチ。⑦はこれ。人が近づくと自動で点灯します。

A　…　自動点滅器。まわりの明るさで自動的に入り切りします。この図面では屋外灯のそばに「A(3A)」と書かれたものがあります。

D　…　遅延スイッチ。切ったあと、すぐには消えずにしばらく点いているスイッチです。

T　…　タイマ付スイッチ。時刻を決めて自動で入り切りします。

H　…　位置表示灯内蔵（切のときに光るホタルスイッチ）。

L　…　確認表示灯内蔵（入のときに光るパイロットスイッチ）。

P　…　プルスイッチ（ひもを引いて操作するスイッチ）。

3・4　…　3路スイッチ・4路スイッチ。

用語熱線式自動スイッチとは？

熱線式自動スイッチとは、人の体から出ている熱（赤外線）を感じ取って、自動で照明を点けるスイッチのことです。一般には「人感（じんかん）センサースイッチ」と呼ばれています。玄関・廊下・トイレなどで、近づくとパッと点いて、しばらくすると勝手に消えるあれです。

なぜ？なぜ「熱線式」という名前なのか？

人の体温から出る赤外線（熱線）を検知しているからです。目に見える光ではなく、温かいものが出す見えない光をとらえる仕組みです。だから真っ暗でも人を感じ取れます。

なぜ？なぜ玄関に熱線式自動スイッチを付けるのか？

荷物を持って帰ってきたときに、手がふさがっていてもスイッチを押さなくてよいからです。さらに消し忘れがなくなるので電気代のむだも減ります。防犯の面でも、人が近づくと突然点灯するのは効果があります。

なぜ？なぜ図面で玄関だと分かるのか？

⑦のすぐ左に「ソ」の照明があり、それが玄関の外側に描かれているからです。配線図の問題では「どの部屋か」も答えの手がかりになるので、記号だけでなくまわりの部屋名も一緒に見るくせをつけておくと役に立ちます。

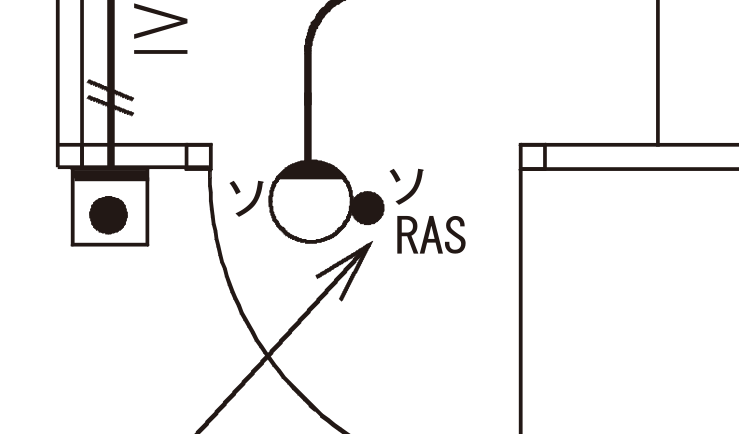

例⑦の傍記は「RAS」

イ　タイマ付スイッチ　…　傍記はT。ちがいます。

ロ　遅延スイッチ　…　傍記はD。「しばらくして消える」という点は熱線式と似ていますが、遅延スイッチは人が手で押すもので、自動では点きません。

ハ　自動点滅器　…　傍記はA。暗くなったら点ける器具で、人を感じ取るものではありません。この図面では屋外灯のそばに別に描かれています。

ニ　熱線式自動スイッチ　…　傍記はRAS。⑦はこれ。これが正解。

注意間違えた人が選びやすい選択肢

ハの自動点滅器を選んでしまう人がいます。名前に「自動」が入っていて、しかも同じ図面の屋外灯のそばに実際に「A(3A)」＝自動点滅器が描かれているため、記憶が混ざりやすいのです。

なぜ？なぜ自動点滅器と熱線式自動スイッチを取りちがえてはいけないのか？

反応するものがまったくちがうからです。自動点滅器（A）は「明るさ」に反応し、暗くなれば人がいなくても一晩じゅう点けっぱなしにします（街灯・屋外灯向き）。熱線式自動スイッチ（RAS）は「人」に反応し、人がいる短いあいだだけ点けます（玄関・廊下向き）。「Aは夜どおし、RASは人がいる間だけ」と役割で覚えておけば取りちがえません。

覚えるこの問題の覚え方

「RAS＝人が来たら点く」「A＝暗くなったら点く」「D＝押してしばらくして消える」「T＝時刻で動く」。4つとも何をきっかけに動くかで整理すると混ざりません。この図面にはRASとAが両方出てくるので、玄関の⑦＝RAS、屋外灯のそば＝Aと場所ごと覚えてしまうのが確実です。

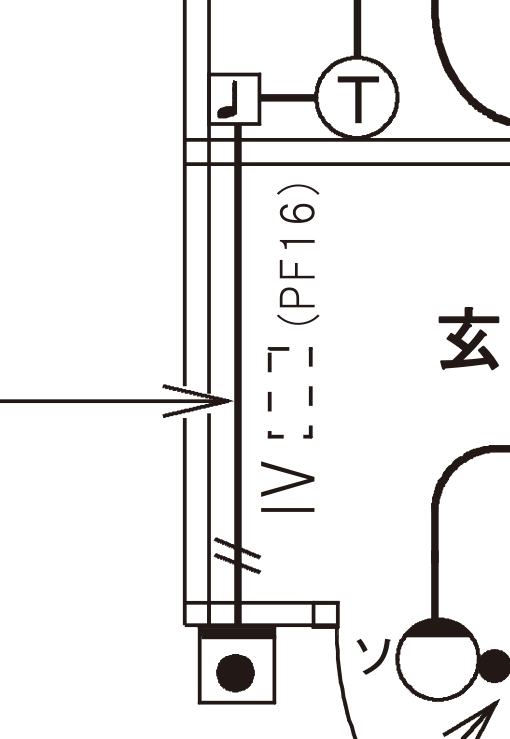

用語小勢力回路（しょうせいりょくかいろ）とは？

小勢力回路とは、チャイム・インターホン・リモコンスイッチなど、ごく小さな電力しか使わない配線のことです。最大使用電圧60V以下と決められていて、変圧器で電圧を下げてから使います。

なぜ？なぜ電圧を下げてから使うのか？

そのほうが安全で、配線の決まりもゆるくできるからです。チャイムのボタンは雨のかかる玄関の外に付きますし、押すのは電気の知識がない家族や来客です。100Vのままだと危険なので、変圧器で数十Vまで下げて、感電しても危なくない状態にしてから外へ出します。危険が小さいぶん、細い電線を使ってよい・一般の配線と別の管に入れてよいなど、扱いがゆるくなります。

用語変圧器（へんあつき）とは？

変圧器とは、電圧を上げたり下げたりする器具のことです。この図面では「T」と書かれた丸がそれで、100Vをチャイム用の低い電圧に下げています。玄関チャイム用の小さなものを小型変圧器（ベル用変圧器）と呼びます。

なぜ？なぜ変圧器が図面の家の中に描かれているのか？

変圧器から先が小勢力回路になるからです。変圧器より手前（100V側）は一般の屋内配線、変圧器より先（低い電圧側）が小勢力回路、という境目になります。⑧は変圧器より先の部分なので、小勢力回路の決まりが適用されます。

覚える小勢力回路の数字【暗記】

最大使用電圧　…　60V以下。これを超えたら小勢力回路ではありません。

電線の最小の太さ　…　直径0.8mm以上の軟銅線（またはこれと同等以上の強さ・太さのもの）。⑧で問われているのはこれ。

※ケーブルを使う場合は、この直径0.8mm以上という決まりの対象外です。

なぜ？なぜ0.8mmという細さまで許されるのか？

流れる電流がとても小さいからです。電線の太さは「どれだけの電流を流しても熱くならないか」で決まります。チャイムに流れる電流はごくわずかなので、細い線でも発熱の心配がありません。

なぜ？なぜ0.8mmより細くしてはいけないのか？

電気の問題ではなく、機械的な強さの問題です。あまり細いと工事のときに引っぱっただけで切れてしまうし、振動や経年で断線しやすくなります。「電気的には足りていても、丈夫さのために下限を決めている」——これが0.8mmという数字の意味です。

例聞かれているのは「最小」の太さ

イ　0.8mm　…　小勢力回路で使える電線の下限そのもの。これが正解。

ロ　1.2mm　…　実際に使うことはできますが、「最小」ではありません。

ハ　1.6mm　…　一般の屋内配線でいちばんよく使う太さです。この数字が頭にしみついている人が引っかかります。

ニ　2.0mm　…　こちらも一般の屋内配線で使う太さ。小勢力回路の下限ではありません。

注意間違えた人が選びやすい選択肢

ハの1.6mmがいちばん多い誤答です。住宅の配線といえば1.6mmと2.0mm、と覚えているほど間違えます。しかしそれは100Vの一般の屋内配線の話で、小勢力回路はまったく別の決まりです。

なぜ？なぜ「小勢力回路」という言葉に反応する必要があるのか？

この言葉が出てきた瞬間に、一般の配線の常識をいったん外す必要があるからです。小勢力回路は電圧の上限（60V）・電線の太さ（0.8mm）・使える場所が独立して決められています。問題文に「小勢力回路で使用できる」と書いてあったら、0.8mmと60Vの2つだけを思い出す——これで得点しやすくなります。

覚えるこの問題の覚え方

「小勢力回路は60Vと0.8mm」——この2つの数字だけです。「小さい勢力だから、電圧も太さも小さい数字」と、言葉の意味と数字を結びつけておくと思い出しやすくなります。この年は太さが問われましたが、電圧の上限（60V）が問われる年もあるので、必ず両方セットで覚えてください。

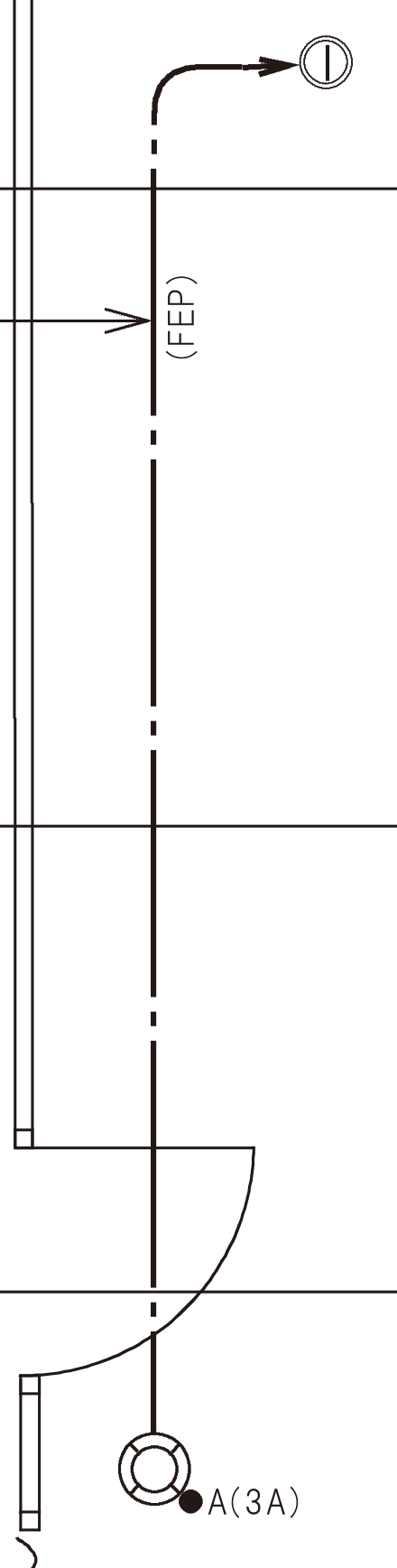

用語一点鎖線（いってんさせん）は何を表すのか？

地中埋設配線＝地面の中に埋めた配線を表します。配線図では線の描き方そのものが、配線の通り道を表す約束になっています。

なぜ？なぜ線の種類で通り道を表すのか？

平面図（真上から見た図）では、高さや深さが表せないからです。天井の中を通っていても、床下でも、地面の中でも、真上から見れば同じ位置に見えてしまいます。そこで線の描き方を変えて、どこを通っているかを伝えているのです。実線＝天井の中／破線＝床の中／点線＝むき出し／一点鎖線＝地面の中、と覚えます。⑨は一点鎖線なので地面に埋める配線です。

覚える図面に出てくる管の記号【暗記】

FEP　…　波付硬質合成樹脂管（なみつきこうしつごうせいじゅしかん）。表面が蛇腹（じゃばら）状に波打った樹脂の管で、地中に埋めるための管です。⑨はこれ。

VE　…　硬質ポリ塩化ビニル電線管。かたくてまっすぐな灰色の樹脂管。そのままでは手で曲げられません。

HIVE　…　耐衝撃性硬質ポリ塩化ビニル電線管。VEを衝撃に強くしたもの。

PF　…　合成樹脂製可とう電線管（PF管）。手で曲げられる蛇腹の樹脂管で、燃えにくい（自己消火性がある）。この図面では⑧のチャイム配線に（PF16）が使われています。

CD　…　CD管。PF管と似ていますが燃えにくくないので、コンクリートに埋め込む場合しか使えません。見分けがつくようオレンジ色に着色されています。

E　…　ねじなし電線管（金属管）。この図面では車庫の（E19）がこれです。

用語波付硬質合成樹脂管（FEP）とは？

波付硬質合成樹脂管とは、外側が波打った形の、地中埋設専用の樹脂管のことです。長い距離をぐるぐる巻きにして運べるほど柔らかく曲げられるのが特徴で、道路の下や庭の下に電線を通すときに使われます。

なぜ？なぜ地中の管は波打った形をしているのか？

土に埋めても押しつぶされにくく、しかも曲がるようにするためです。波打った形（蛇腹）は、まっすぐな管より外からの圧力に強く、それでいて自由に曲げられます。地中の配管は土の重みと、上を通る車の重みを受け続けるので、この形が向いているのです。FEPの見た目＝じゃばら＝地中と絵で覚えると忘れません。

例⑨の傍記は「FEP」

イ　硬質ポリ塩化ビニル電線管　…　記号はVE。ちがいます。

ロ　波付硬質合成樹脂管　…　記号はFEP。⑨はこれ。これが正解。

ハ　耐衝撃性硬質ポリ塩化ビニル電線管　…　記号はHIVE。ちがいます。

ニ　耐衝撃性硬質ポリ塩化ビニル管　…　ハと1文字ちがい（「電線」が抜けている）の、紛らわしくするためだけの選択肢です。

注意間違えた人が選びやすい選択肢

ハとニのように、長くて似た名前を2つ並べるのが定番の作り方です。名前を丸暗記しようとすると、この2つで迷いやすくなります。

なぜ？なぜ長い名前を丸暗記しなくてよいのか？

記号（FEP・VE・PF・CD・HIVE）と「どこで使うか」だけ結びつければ答えが出るからです。⑨は一点鎖線＝地中と描かれているので、名前を知らなくても「地中に埋める管はどれか」で選べます。地中＝FEP＝波付の3点セットだけ押さえておけば十分です。

覚えるこの問題の覚え方

「地面の中はFEP（じゃばら）」「コンクリートの中はCD（オレンジ）」「壁や天井はPF」「まっすぐな露出はVE」。場所で覚えるのがいちばん定着します。そして図面のほうも「一点鎖線を見たら地中、地中を見たらFEP」とつなげておけば、⑨のような問題は図を見た瞬間に答えが出ます。

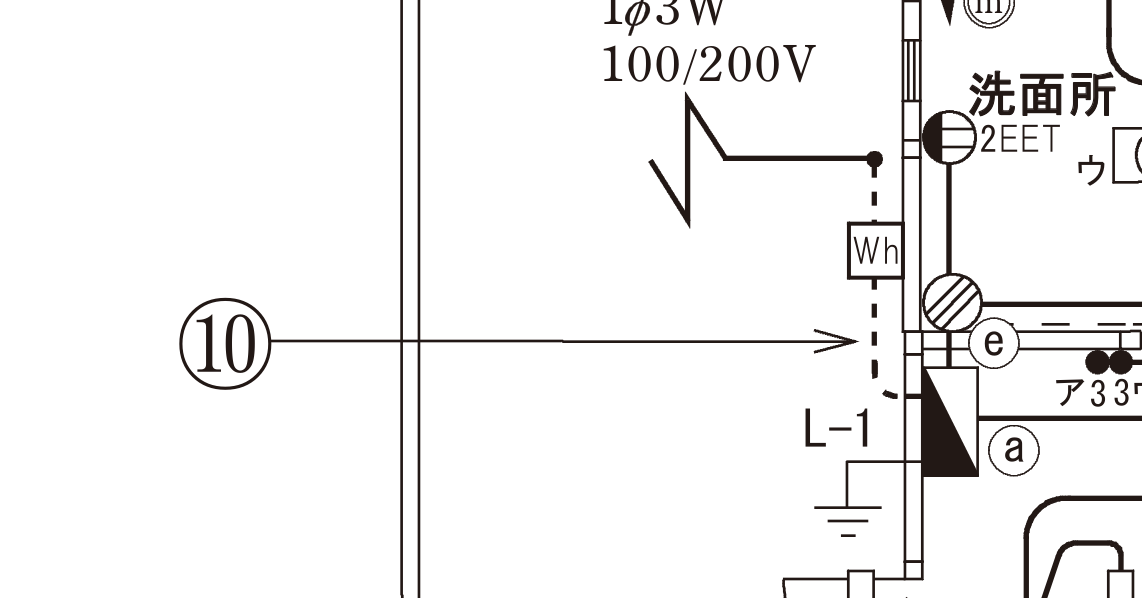

用語屋側配線（おくがわはいせん）とは？

屋側配線とは、建物の外壁に沿って通す配線のことです。「屋根の外側」ではなく「建物の外側の壁」という意味です。電気を引き込む地点（引込線取付点）と、電力量計や分電盤の位置は離れていることが多いので、外壁づたいにひと区間、配線が必要になります。⑩がまさにその部分です。

なぜ？なぜ屋側配線だけ決まりが厳しいのか？

雨風にさらされ、人も触れられる場所だからです。屋内なら壁の中に隠れている配線が、ここではむき出しに近い状態になります。濡れる・傷む・触られるという3つの危険が重なるため、使える工事の種類が屋内より狭く決められています。

覚える木造の屋側配線で使える工事・使えない工事【暗記】

使える　がいし引き工事　…　電線をがいし（陶器の絶縁部品）で壁から浮かせて張る、昔ながらの工事。まわりから見える場所（展開した場所）に限るという条件が付きます。

使える　合成樹脂管工事　…　樹脂（プラスチック）の管に電線を通す工事。金属ではないので木造でも使えます。

使える　ケーブル工事　…　VVFなどのケーブルをそのまま留めていく工事。住宅ではこれがいちばん多く使われます。

使えない　金属管工事　…　金属の管に電線を通す工事。木造の屋側では禁止。これが答え。

使えない　金属可とう電線管工事・金属線ぴ工事　…　いずれも金属を使うので、同じく木造の屋側では使えません。

なぜ？なぜ木造だと金属の工事が禁止されるのか？

木造の壁の下地に、金網（メタルラス・ワイヤラス）が入っていることがあるからです。これはモルタル（砂とセメントを水で練った壁の材料）を塗るための下地に使う金属の網で、壁じゅうに広がっています。金属の管がこの網に触れた状態で管の中の電線が漏電すると、壁全体に電気が回り、火災や感電の原因になります。

なぜ？なぜコンクリート造ならよいのか？

コンクリートの建物には、この金網の下地が入っていないからです。そのうえコンクリート自体が燃えません。だから木造以外の建物なら金属管工事も認められています。「金属管がいつでも使えない」のではなく、「木造の屋側だから使えない」という限定つきの話だと理解してください。

なぜ？なぜ建物の構造を最初に確認する必要があるのか？

構造によって、使える工事の種類が変わる問題が出ることがあるからです。木造なら金属系が禁止、鉄骨や鉄筋コンクリートなら金属系も使えます。さらに分電盤の外箱が金属製か合成樹脂製かによって接地工事の要否が変わる問題も出ます。

この図面ではどうなっているのか？
建物は木造1階建、【注意】5により分電盤の外箱は合成樹脂製です。合成樹脂は電気を通さないので、この分電盤の外箱には接地工事が要りません。年度によってはここが金属製になっていて答えが変わるので、毎回きちんと読み直すことが大切です。

例⑩は「木造の外壁ぞい」

イ　金属管工事　…　金属を使う　→　木造の屋側では施工できない。これが答え。

ロ　合成樹脂管工事　…　樹脂の管なので施工できる。

ハ　がいし引き工事　…　見える場所であれば施工できる。⑩は外壁の見える面なので条件を満たします。

ニ　ケーブル工事　…　施工できる。実際の住宅ではこれが一般的です。

注意間違えた人が選びやすい選択肢

ハのがいし引き工事を選んでしまう人がいます。「がいし引きなんて今どき見たことがない、古い工事だからダメだろう」と感覚で選んでしまうのです。

なぜ？なぜ古い工事でも「できない」ことにはならないのか？

試験で聞かれているのは「法令で認められているか」であって、「今よく使われているか」ではないからです。がいし引き工事は電線を空中に浮かせるので、壁の金網に触れる心配がいちばん少ない工事です。むしろ木造の屋側では堂々と認められています。「見かけない＝使えない」ではない——この切り分けは配線図の問題全体で効きます。

覚えるこの問題の覚え方

「木造の外壁は、金属がぜんぶ使えない」——これ1行です。選択肢に金属管・金属可とう電線管・金属線ぴ・バスダクトのような「金属」の2文字が入ったものがあれば、それが「できない工事」です。逆に「できる工事はどれか」と聞かれたら、金属の付いていない選択肢を選べば済みます。問題文が「できる」を聞いているのか「できない」を聞いているのかを、必ず指でなぞって確認してから答えてください。
