【令和5年度】第二種電気工事士の過去問と解説【上期 午前 配線図 問41〜50】

用語差込形コネクタとは？

電線の先を差し込むだけで接続できる、透明なプラスチックの部品です。中が見えるようになっていて、電線がきちんと奥まで入っているか外から確認できます。差込口の数で2本用・3本用・4本用に分かれています。

なぜ？なぜコネクタは「差込口の数」がぴったりでないといけないのか？

使わずに空けておいた差込口は、あとから使えないからです。3本用に2本しか差さないと、残りの1つは口が空いたままで、ほこりや湿気が入るうえに、接触不良の原因になります。だから試験でも「その場所にぴったりの種類を、必要な数だけ」と考えます。

用語VVF1.6とは？

VVF＝600Vビニル絶縁ビニルシースケーブル平形。灰色の平べったいケーブルで、家の屋内配線でいちばん多く使われます。1.6＝中の銅線の直径が1.6mmということです。

なぜ？なぜ太さを問題文でわざわざ指定するのか？

太さによって、まとめられる本数の上限が変わるからです。問42・問47で出てくるリングスリーブでは、1.6mmなら「小」で最大4本まで。2.0mmが混ざると、同じ本数でも「中」が必要になる組合せがあります（例：1.6mm×2本＋2.0mm×1本は「小」、1.6mm×3本＋2.0mm×1本は「中」）。差込形コネクタの場合も、太さがそろっていることが前提になります。

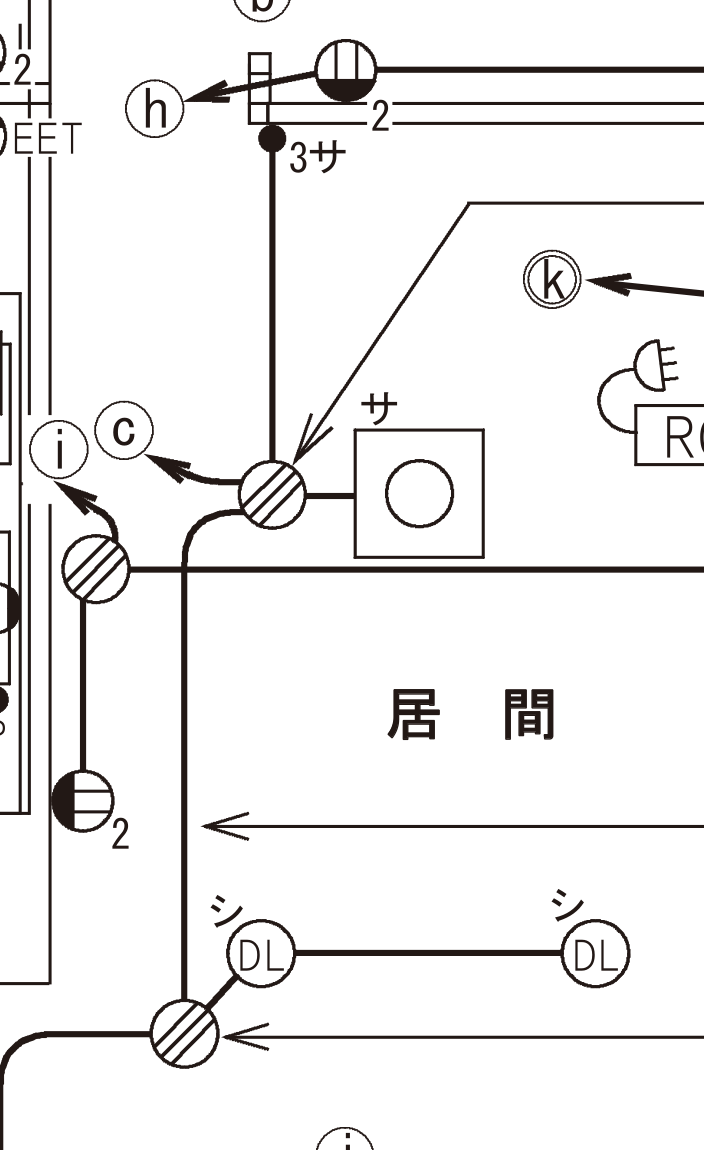

例この拡大図に写っている矢印について

いちばん上のボックスを指している矢印　…　これが⑪（この問題の場所）です。

いちばん下のボックスを指している矢印　…　これは⑫で、次の問42の場所です。

まん中あたりの、居間を横切っている矢印　…　これは④で、前の記事（問34・電線の本数）で使った場所です。この問題では使いません。

①　電源　…　左へのびてⓒ（分電盤のⓒ回路）へ行く線。白と黒の2本が来ています。

②　照明器具「サ」　…　右どなり。居間の天井の照明です。

③　3路スイッチ「3サ」　…　上へのびた先の黒丸。居間の北側の壁にあるスイッチです。

④　下のジョイントボックス（⑫）へ　…　下へのびる縦の線。この先に、もう1つの3路スイッチ「サ」があります。

用語3路スイッチとは？

1つの照明を、離れた2か所のどちらからでも点けたり消したりできるスイッチです。階段の下と上、部屋の入口が2か所ある場合などに使います。図面では黒丸のそばに「3」と書かれています。

なぜ？なぜ3路スイッチは2個1組でしか使えないのか？

3路スイッチは「電気を切る」のではなく「行き先を切り替える」スイッチだからです。中には道が2本あり、レバーを倒すとどちらか一方につながります。1個だけだと切り替えた先が行き止まりになってしまうので、必ず2個を向かい合わせにして、切り替えた先どうしを2本の線でつなぎます。この2本が渡り線（わたりせん）です。

手順1　電源の黒を、玄関側の3路スイッチ「サ3」の0端子へ送る。玄関側は⑫を通っていくので、この黒は⑪から下（⑫）へ1本のびます。

手順2　2つの3路スイッチの1番・3番どうしを、渡り線2本でつなぐ。北側のスイッチは⑪の上、玄関側のスイッチは⑫の下なので、この2本は⑪の上へ2本、⑪から下へ2本のびます。

手順3　北側の3路スイッチ「3サ」の0端子から、照明「サ」へ戻り線を1本引く。これは⑪の上から1本、⑪から照明へ1本です。

手順4　照明「サ」のもう一方の端子に、電源の白をつなぐ。

手順5　⑫から先にも照明（ダウンライト「シ」）とスイッチがあるので、白も1本、下（⑫）へ送ってあげる。

なぜ？なぜ「黒は玄関側へ、照明は北側のスイッチから」と決めたのか？

逆にすると電線が1本多くなるからです。問題文は「最少個数」を聞いています。黒を北側のスイッチへ送ると、玄関側のスイッチから照明へ戻る線をわざわざ⑫→⑪と持ってこなければならず、⑪と⑫の間のケーブルが1本増えます。「電源が入ってくる側から遠いほうのスイッチに黒を渡し、近いほうのスイッチから照明へ戻す」と考えると、この図面では本数を最少にできるのです。

なぜ？なぜ本数が最少になる配線を選ばなければいけないのか？

問題文が「最少個数」と指定しているからです。電気的には他のつなぎ方でも点灯しますが、実際の工事でも電線は短く・少なくするほど材料費も手間も減るので、最少になる組み方が正解として問われます。

照明が点いている状態　…　電源の黒　→　玄関側の3路スイッチの0端子　→　渡り線のうち、いま接触しているほう　→　居間北側の3路スイッチ　→　その0端子　→　照明サ　→　白　→　電源へもどる。一周つながっているので点灯します。

玄関側のスイッチを倒すと　…　玄関側がもう一方の渡り線に切り替わります。居間側はさっきのままなので、2本の渡り線がすれちがって道が切れます　→　消灯。

そのあと居間側のスイッチを倒すと　…　居間側ももう一方の渡り線に切り替わり、ふたたび道がつながります　→　点灯。

つまり　…　どちらのスイッチを操作しても、そのたびに点いたり消えたりする。これが3路スイッチのしくみです。

例⑪から上（3路スイッチ「3サ」）へ　…　渡り線2本＋照明への戻り線1本　＝　3本

⑪から右（照明「サ」）へ　…　白1本＋戻り線1本　＝　2本

⑪から左（電源ⓒ）から　…　白1本＋黒1本　＝　2本

⑪から下（⑫）へ　…　白1本＋黒1本＋渡り線2本　＝　4本

例つなぎ目1（白）　…　電源の白　＋　照明サの白　＋　下へ行く白　＝　3本

つなぎ目2（黒）　…　電源の黒　＋　下へ行く黒　＝　2本

つなぎ目3（渡り線の1本目）　…　上から1本　＋　下から1本　＝　2本

つなぎ目4（渡り線の2本目）　…　上から1本　＋　下から1本　＝　2本

つなぎ目5（照明への戻り線）　…　上から1本　＋　照明サへ1本　＝　2本

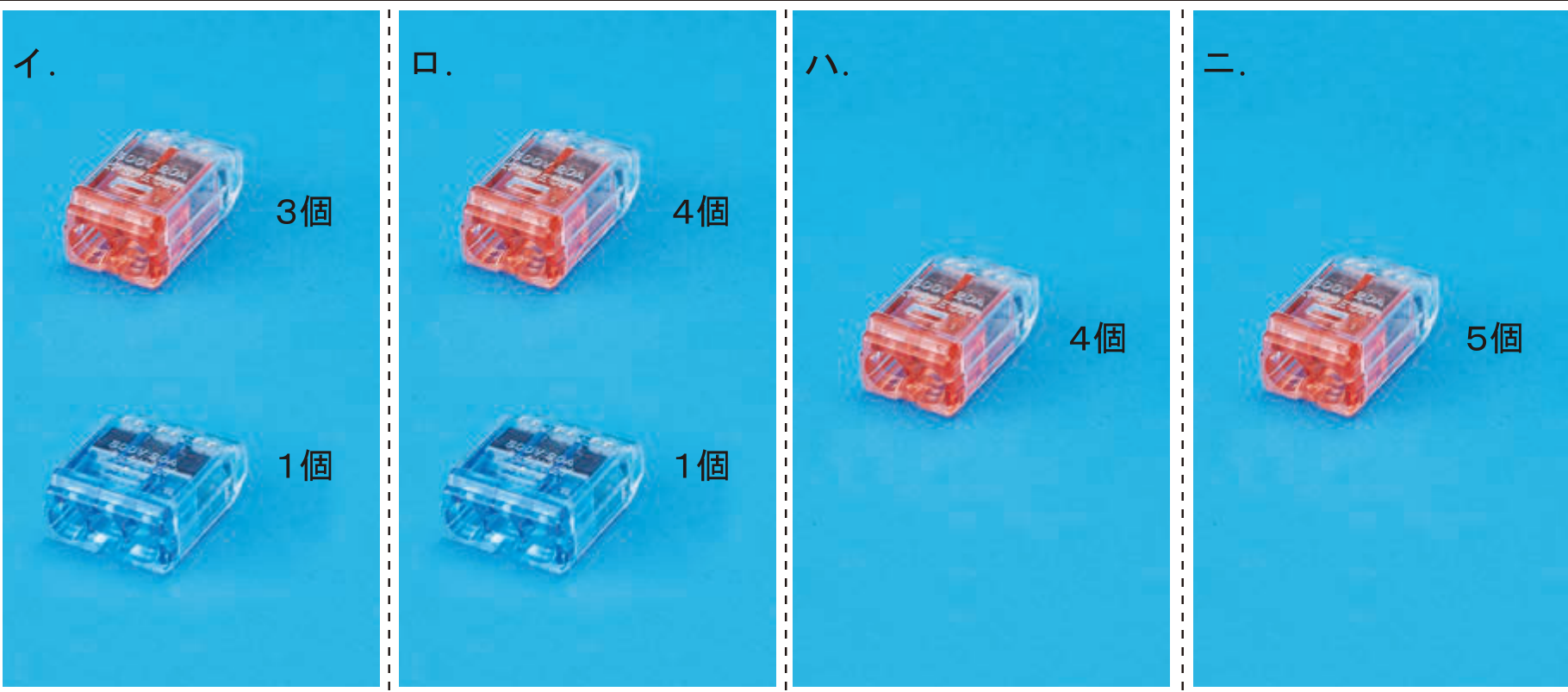

コツ写真のコネクタは色ではなく「差込口の数」で見分ける

選択肢の写真では、オレンジ色のほうが2本用（差込口が2つ）、透明で少し横長のほうが3本用（差込口が3つ）です。写真を拡大して、正面に並んでいる穴の数を数えてください。

なぜ？なぜ色で覚えてはいけないのか？

メーカーによって色の割り当てがちがうことがあるからです。差込口の数は製品の仕様そのものなので、こちらで判断すれば迷いません。試験本番でも「穴を数える」と決めておくと安全です。

覚えるこの問題の覚え方

3路スイッチが出てきたら「渡り線2本は必ずセットで動く」と考えます。渡り線は途中のジョイントボックスを通るたびに「入って出ていく＝2本のつなぎ目」を1つずつ作ります。この図の⑪では、渡り線2本ぶんで2本のつなぎ目が2か所できました。あとは白は全部まとめて1か所、黒も全部まとめて1か所。この数え方をすれば、複線図を丁寧に描かなくても本数が出せます。

ニ（2本用5個）を選んでしまう　…　つなぎ目の「数」だけ数えて5か所と出し、白が3本集まることを見落としたパターンです。白は「電源・照明・下へ」の3方向に行くので必ず3本になります。

ハ（2本用4個）を選んでしまう　…　誤りです。白は「電源・照明・下へ」の3本が1か所に集まるので3本用が1個必要で、そのほかに2本のつなぎ目が4か所（黒・渡り線2本・戻り線）あります。

イ（2本用3個＋3本用1個）を選んでしまう　…　3本用1個は合っていますが、2本のつなぎ目が1か所足りません。渡り線2本はそれぞれ別のつなぎ目になるので、2本のつなぎ目は黒・渡り線2本・戻り線の4か所です。

用語リングスリーブとは？

電線をまとめて差し込み、専用の工具でギュッとつぶして接続する金属の筒です。大きさは小・中・大の3種類があり、第二種電気工事士の試験に出てくるのは主に「小」と「中」です。

なぜ？なぜ差し込むだけでなく、つぶす必要があるのか？

金属どうしを強く密着させて、電気の通り道を作るためです。差し込んだだけでは電線とスリーブの間にすきまが残り、そこで電気が抵抗になって発熱し、火事の原因になります。つぶして一体化させることで、抜けなくなり、熱も出なくなります。

用語リングスリーブの「小」と「中」はどう決まるのか？

まとめる電線の太さと本数で決まります。この問題のようにすべて1.6mmなら、2本〜4本までが「小」、5本〜6本が「中」です。

なぜ？なぜ本数が増えると大きいスリーブに変えるのか？

筒の中に電線が入りきらないからです。無理に押し込むと、つぶしたときに1本だけ外れていたり、被覆（電線を包むビニル）をかんだままになったりして、見た目は接続できていても電気が通らない状態になります。本数に合った太さを選ぶのは、確実につなぐための決まりごとです。

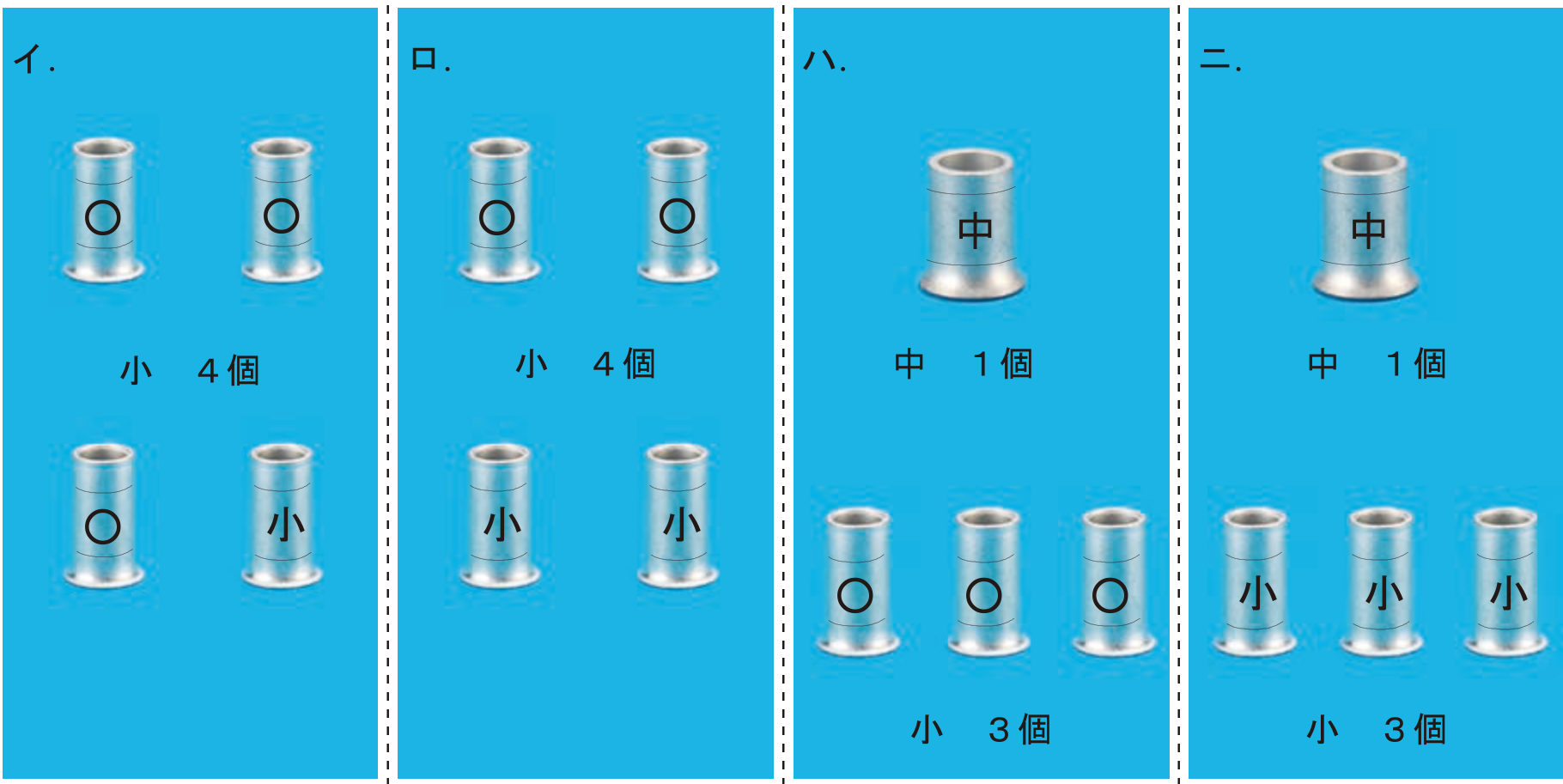

覚える1.6mmだけを使うときのリングスリーブ早見【暗記】

2本　…　小スリーブ（あとで出てくる圧着マークは「○」）

3本　…　小スリーブ（圧着マークは「小」）

4本　…　小スリーブ（圧着マークは「小」）

5本・6本　…　中スリーブ（圧着マークは「中」）

この問題では圧着マークは問われていませんが、問47では問われます。いま覚えておくと後が楽です。

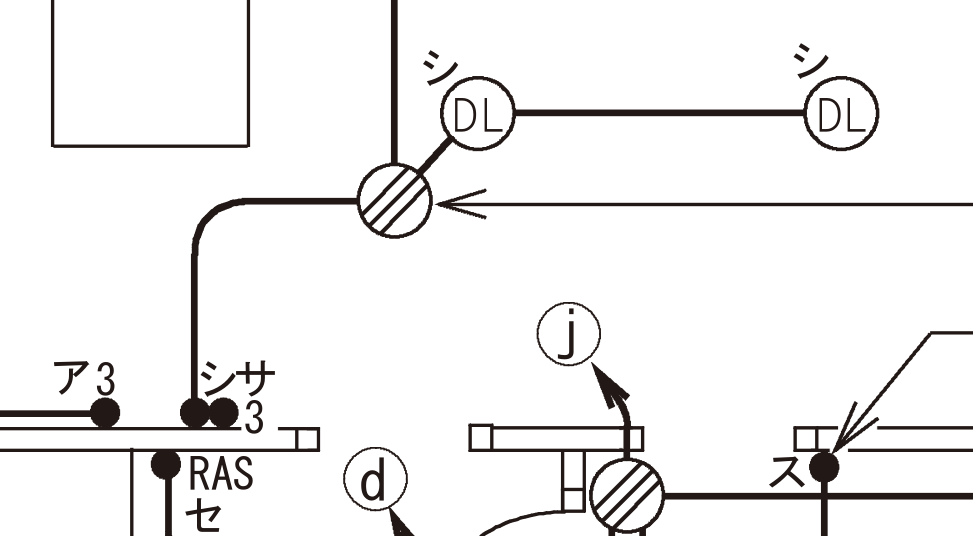

①　上（⑪）から　…　問41で数えたとおり白1本・黒1本・渡り線2本の合計4本が下りてきます。

②　右上へ　ダウンライト「シ」2灯　…　DLはダウンライトのことで、天井に埋め込む小さな照明です。2つが直接つながっているので、⑫から見れば1つのかたまりとして扱えます。

③　左下へ　点滅器「シ」と3路スイッチ「サ3」　…　黒丸が2つ並んでいて、左が一般的なスイッチ（点滅器）「シ」、右が3路スイッチ「サ」です。1つの取付枠に2個ならべて取り付けてあります。

用語ダウンライト（DL）とは？

天井に穴をあけて、その中に埋め込む小さな照明器具のことです。天井から出っぱらないので、部屋がすっきり見えます。図面では丸の中に「DL」と書いて表します。

なぜ？なぜ2つのダウンライトを1つとして数えてよいのか？

2つが同じスイッチで同時に点く「ひと組」だからです。図面でも、⑫から1つ目のDLへ行き、そこから2つ目のDLへ渡っています。電気は⑫→1つ目→2つ目と流れるので、⑫のボックスから見ると出ていくケーブルは1本（2心）だけです。

手順1（白）　…　上から来た白を、ダウンライト「シ」へつなぐ。スイッチには白をつながないので、左下へは白を送りません。

手順2（黒）　…　上から来た黒を、左下のスイッチ2個へ送る。スイッチ2個は同じ取付枠に並んでいるので、枠の中で渡り線を使えば黒は1本で足ります。

手順3（シの戻り線）　…　点滅器「シ」からダウンライト「シ」へ、戻り線を1本引く。この線は⑫のボックスを通ります。

手順4（渡り線）　…　3路スイッチ「サ」の1番・3番端子から、渡り線2本が⑫を通って上（⑪）へ抜けていく。

なぜ？なぜスイッチ2個に黒が1本で足りるのか？

2個のスイッチが同じ取付枠に並んで付いているからです。枠の中で、1個目のスイッチの端子から2個目のスイッチの端子へ短い電線（渡り線）でつなげば、外から持ってくる黒は1本で済みます。

なぜ？なぜわざわざ枠の中で渡すのか？

ケーブルの心線を1本減らせるからです。電線は少ないほど材料も手間も減ります。実際の工事でも、スイッチが並んでいるときは一般的にこの渡し方をするのです。試験の「最少本数」を答える問題では、この渡り線を使う前提で数えます。

例上（⑪）から　…　白1本＋黒1本＋渡り線2本　＝　4本

右上（ダウンライト「シ」）へ　…　白1本＋シの戻り線1本　＝　2本

左下（スイッチ2個）へ　…　黒1本＋シの戻り線1本＋渡り線2本　＝　4本

例つなぎ目1（白）　…　上から来た白　＋　ダウンライトへの白　＝　2本

つなぎ目2（黒）　…　上から来た黒　＋　スイッチへの黒　＝　2本

つなぎ目3（シの戻り線）　…　スイッチから　＋　ダウンライトへ　＝　2本

つなぎ目4（渡り線の1本目）　…　上から1本　＋　スイッチへ1本　＝　2本

つなぎ目5（渡り線の2本目）　…　上から1本　＋　スイッチへ1本　＝　2本

覚えるこの問題の覚え方

「通り抜けるだけの線でも、箱の中では必ず1回つなぐ」——これを忘れないでください。渡り線2本は⑫では何もせず上下に通り抜けているように見えますが、注意書きの6番「ジョイントボックスを経由する電線は、すべて接続箇所を設けている」があるので、ここでも2本ずつ、2か所つなぎます。この2か所を数え落とすと、答えが「小3個」になってしまいます。

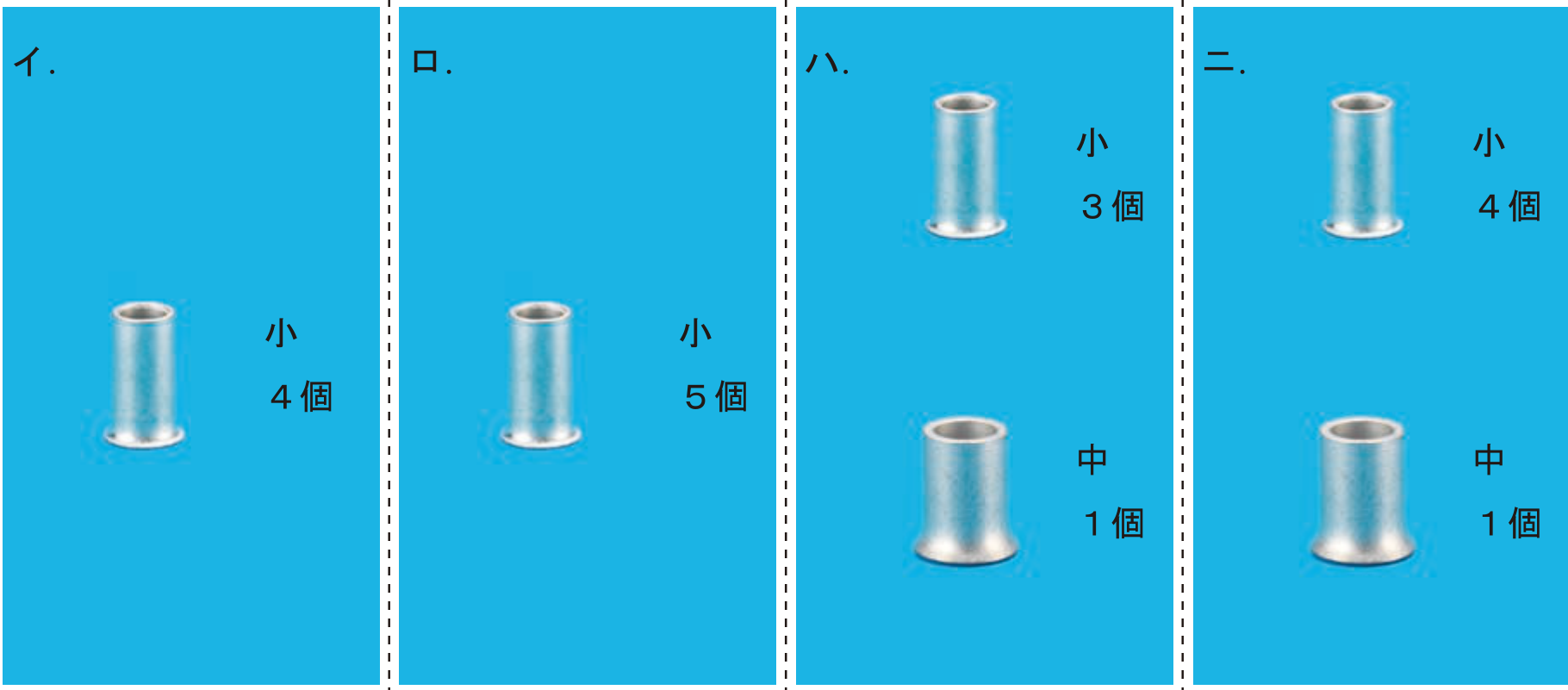

イ（小4個）を選んでしまう　…　渡り線を1か所しか数えなかったパターンです。左下の黒丸2つのうち、右側には「3」が付いています。ここを見落とさないでください。

ニ（小4個＋中1個）を選んでしまう　…　どこかに5本集まると思ったパターンです。この箱では、いちばん多いケーブルでも4心で、1か所に集まるのは最大2本です。中スリーブは登場しません。

ハ（小3個＋中1個）を選んでしまう　…　誤りです。この箱で1か所に集まる電線は最大2本なので、中スリーブは使いません。

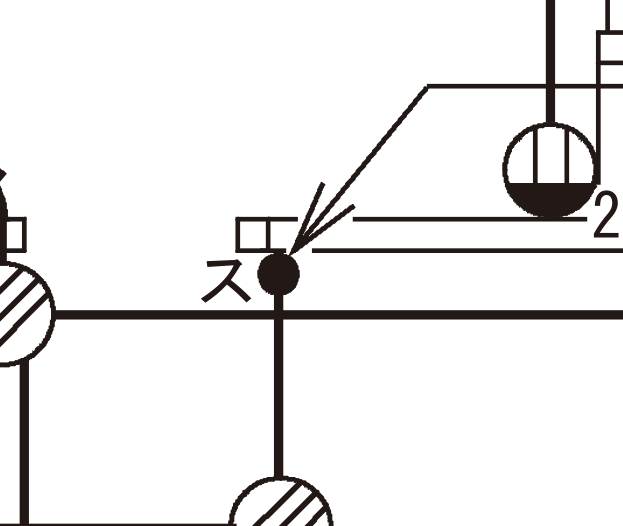

用語点滅器（てんめつき）とは？

照明を点けたり消したりするスイッチのことです。試験の問題文では「スイッチ」ではなく「点滅器」という言葉が使われます。図面では黒く塗りつぶした丸（●）で表します。

なぜ？なぜ「スイッチ」ではなく「点滅器」と呼ぶのか？

スイッチという言葉が広すぎるからです。電気の世界では、遮断器（ブレーカー）も開閉器もタイマもぜんぶ「スイッチ」の仲間です。照明を点けたり消したりする、あの壁のスイッチだけを指すために「点滅器」という名前が用意されています。

用語スイッチボックスとは？

スイッチやコンセントを取り付けるための、四角い箱のことです。壁の中に先に取り付けておき、そこへ電線を引き込んで、最後にスイッチをねじで固定します。

なぜ？なぜ壁に直接スイッチを付けてはいけないのか？

電線のつなぎ目と、器具そのものを守るためです。箱がないと、電線が壁の中でむき出しになり、押したときにスイッチが奥へ動いてしまいます。箱があれば、スイッチをしっかり固定でき、電線も箱の中に収まります。

用語埋込スイッチボックス（うめこみスイッチボックス）とは？

壁の中に埋め込んで使う、スイッチやコンセント用の箱です。合成樹脂（プラスチック）製と金属製がありますが、木造の住宅でケーブル工事をする場合は合成樹脂製を使うのが一般的です。

なぜ？なぜ木造では合成樹脂製を使うのか？

柱に直接ねじで留められて、軽くて、さびないからです。写真イの黒い箱の左右に付いている板は、柱にねじ留めするための羽根です。また、金属製の箱を使うと接地（アース）の扱いが増えて手間になるため、ケーブル工事の住宅では樹脂製が選ばれます。

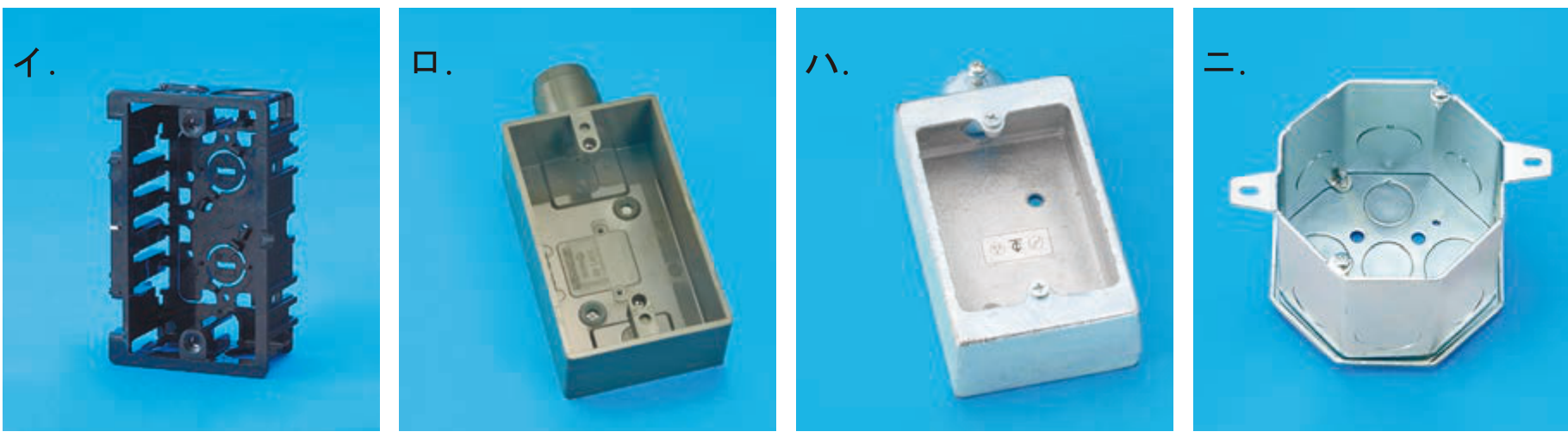

イ　黒い樹脂の四角い箱（左右に取付用の羽根が付いている）　…　合成樹脂製の埋込スイッチボックス。柱にねじで留めて壁の中に埋め、ケーブルを引き込んで使います。これが正解です。

ロ　灰色の樹脂の箱（横に管をつなぐ短い口が付いている）　…　露出スイッチボックス。壁の表面に取り付け、合成樹脂管（PF管など）をつないで使います。埋め込みには使いません。×

ハ　金属（アルミ）の箱（上に管をつなぐ口とねじが付いている）　…　こちらも露出用で、しかも金属管工事用です。木造住宅のケーブル工事では使いません。×

ニ　金属の八角形の箱　…　アウトレットボックス（八角）。天井に取り付けて照明器具をぶら下げたり、電線をつなぎ合わせたりする箱です。スイッチを取り付ける箱ではありません。×

用語アウトレットボックスとは？

電線をつなぎ合わせたり、照明器具を取り付けたりするための金属の箱です。八角形と四角（中形四角）があり、八角形は主に天井の照明器具用に使われます。

なぜ？なぜスイッチには使えないのか？

形が合わないからです。スイッチやコンセントは、細長い長方形の取付枠を左右2か所のねじ穴で固定します。八角形のアウトレットボックスには、その位置にねじ穴がありません。「箱ならなんでもいい」わけではなく、取り付ける器具の形に合った箱を選びます。

覚えるこの問題の覚え方

「埋めるのか、表に出すのか」をまず決めるのがコツです。図記号に何も傍記がなければ埋込み。つぎに「ケーブル工事か、管工事か」を見ます。この図面は注意書き1番でVVFのケーブル工事と決まっているので、管をつなぐ口が付いている箱（ロ・ハ）は最初から候補外です。残るのは樹脂の埋込ボックスと八角アウトレットボックスで、八角は天井の照明用ですから、答えは自動的に決まります。

ハ（金属の露出スイッチボックス）を選んでしまう　…　「しっかりしていそう」という見た目で選んでしまうパターンです。管をつなぐ口が付いている＝管工事用と覚えてください。

ニ（八角アウトレットボックス）を選んでしまう　…　「ボックスと名の付くもの」を選んだパターンです。八角＝天井・照明器具用、細長い四角＝スイッチ・コンセント用と、形で覚え分けましょう。

ロ（樹脂の露出スイッチボックス）を選んでしまう　…　「樹脂だから木造用」と考えたパターンです。材質は合っていますが、露出用は壁の表面に付けるもので、横に管をつなぐ口が付いています。埋め込みには使えません。

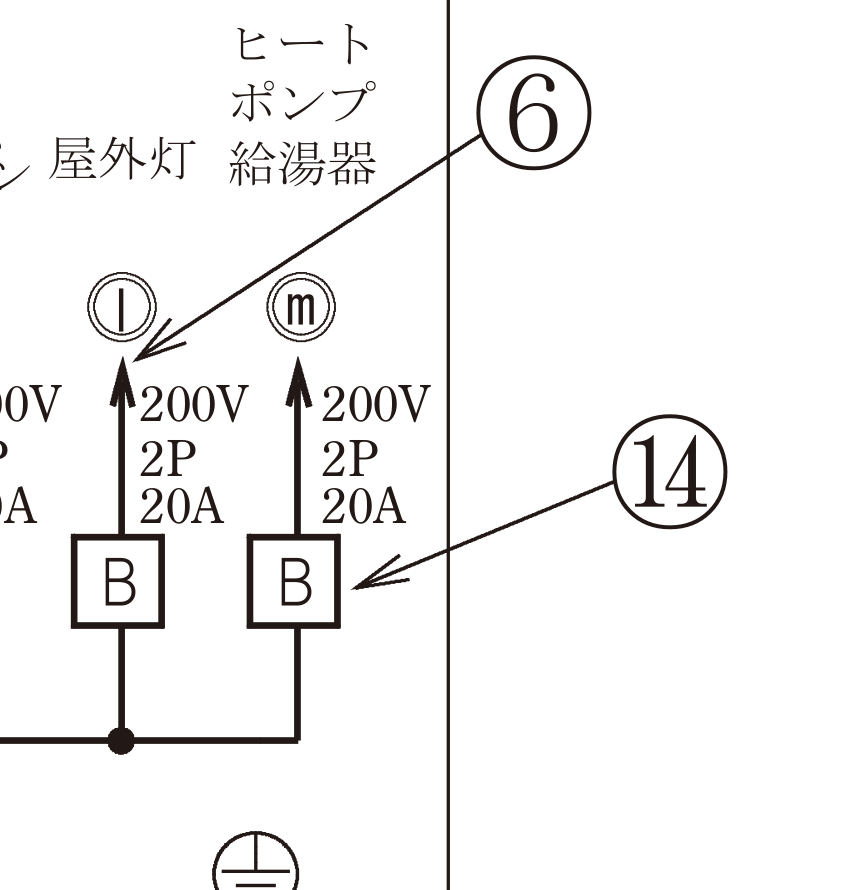

例この拡大図に写っているもう1つの矢印について

左上から入っている⑥の矢印　…　これはⓛ（屋外灯）の回路を指していて、前の記事の問36（絶縁抵抗の最小値）で使った場所です。この問題では使いません。

右から入っている⑭の矢印　…　これがこの問題の場所で、ⓜ（ヒートポンプ給湯器）の回路の「B」を指しています。

情報1　四角の中の「B」　…　配線用遮断器（はいせんようしゃだんき）を表す図記号です。いわゆるブレーカーのことです。

情報2　「200V」　…　この回路の電圧は200V。

情報3　「2P 20A」　…　2P＝2極（にきょく）＝電線を2本まとめて切る、20A＝20アンペアを超えると切れるという意味です。

用語配線用遮断器（B）とは？

決められた大きさより大きい電流が流れたときに、自動で電気を切る装置です。家庭ではブレーカーと呼ばれています。図記号は四角の中に「B」です。

なぜ？なぜ電流が大きくなると切らなければいけないのか？

電線が熱を持って燃えてしまうからです。電線には「これ以上流すと熱くなりすぎる」という限界（許容電流）があります。たこ足配線などで使いすぎたとき、電線が燃えるより先にブレーカーが切れてくれるので、火事を防げます。

用語漏電遮断器（BE）とは？　配線用遮断器とどうちがう？

電気が本来の道からそれて、大地へ漏れたときに切る装置です。図記号は四角の中に「BE」で、配線用遮断器の「B」にE（Earth＝漏電）が付くのが目印です。

なぜ？なぜ「B」と「BE」を見分けることがこの問題の決め手になるのか？

選択肢に、配線用遮断器と漏電遮断器の両方が混ざっているからです。⑭が指しているのは「B」ですから、漏電遮断器（写真ロ・ニ）は最初から候補から外れます。この図面では、漏電遮断器は分電盤のいちばん左に1つだけあり、「3P 50AF 50A 30mA BE」と書かれています。

用語「極（P）」とは？

ブレーカーが切る電線の本数のことです。2P＝2本の電線を同時に切るという意味です。Pは英語のPole（ポール＝極）の頭文字。

なぜ？なぜ2本まとめて切るのか？

1本だけ切ると、もう1本には電気が残ってしまうからです。修理や器具の交換をするとき、ブレーカーを切ったのに片方の線が生きている状態は危険です。だから住宅の分岐回路のブレーカーは、2本まとめて切る2極を基本とします。

用語分岐回路（ぶんきかいろ）とは？

分電盤から、部屋ごと・用途ごとに小分けして出ていく1本ずつの回路のことです。この図面ではⓐ〜ⓜの13回路に分かれています。

なぜ？なぜ家中の電気を1本でまとめてはいけないのか？

1本の電線に流せる電流には限りがあるからです。家中の電気製品をぶら下げると電流が大きくなりすぎて、電線が熱を持ちます。部屋ごとに分けておけば、1か所で問題が起きてもその回路だけが止まり、家全体が停電することもありません。そして回路1本ずつに、それぞれブレーカーを1個ずつ付ける——それが分電盤に小さなブレーカーがずらりと並んでいる理由です。

用語「素子（そし・E）」とは？

電流が大きすぎないかを見張っているセンサーの数のことです。1E＝見張っているのは1本だけ、2E＝2本とも見張っているという意味です。Eは英語のElement（エレメント＝素子）の頭文字。

なぜ？なぜ「切る本数」と「見張る本数」が別々なのか？

見張るためのセンサーはお金がかかるからです。100Vの回路では、2本のうち1本は接地側（白）＝大地につながっている線で、こちらに異常な電流が流れることは考えにくいので、非接地側（黒）の1本だけを見張れば十分です。だから100V用は「2極1素子」で足ります。

手順1　この家の引込みは単相3線式（1φ3W）100/200Vです。電柱から3本の線が来ていて、まん中の1本が中性線＝接地側です。

手順2　100Vを取り出すときは、まん中の中性線（白）＋外側の1本（黒）を使います。つまり2本のうち1本は接地側です。

手順3　200Vを取り出すときは、外側の2本を使います。中性線は使いません。つまり2本とも非接地側（どちらも電気が来ている）です。

手順4　だから200Vでは2本とも見張る必要がある　→　2極2素子（2P2E）が必要になります。

用語ヒートポンプ給湯器とは？

空気の熱をくみ上げてお湯をつくる給湯機のことです。「エコキュート」という商品名で呼ばれることもあります。大きな電力を使うので、200Vの専用回路を1本用意します。

なぜ？なぜ大きな電力を使う機器は200Vにするのか？

同じ電力なら、電圧が高いほど電流が小さくて済むからです。電流が小さければ細い電線で足り、電線での損失（発熱）も減ります。エアコン・IHクッキングヒーター・電気給湯器などが200Vになっているのはこのためです。

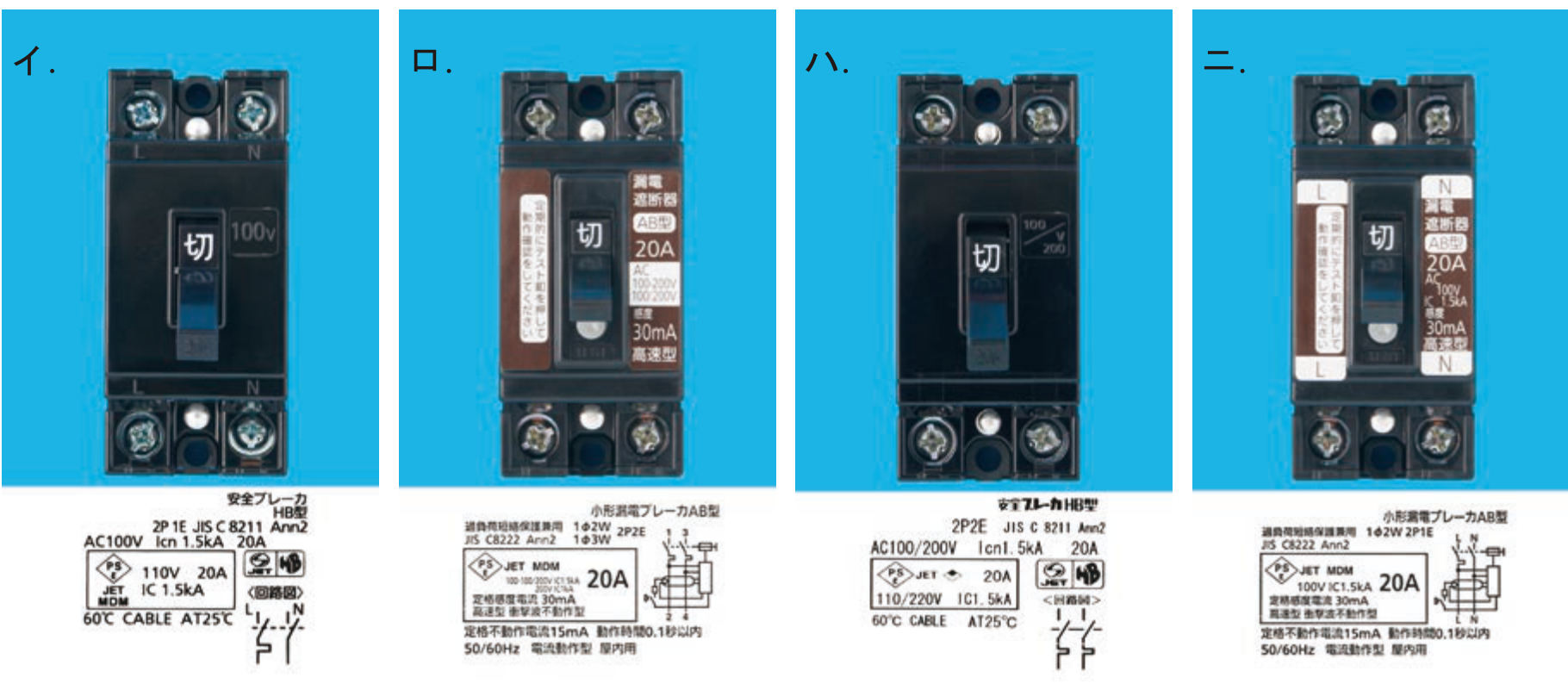

本体の表示を読む　…　イは「安全ブレーカ HB型　2P 1E　AC100V　20A」、ハは「安全ブレーカ HB型　2P 2E　AC100/200V　20A」と書かれています。ここが読めればすぐに見分けられます。

「漏電」の2文字をさがす　…　ロとニには赤い帯に「漏電遮断器」、本体に「30mA」やテストボタンがあります。図記号が「B」なので、これらは候補外です。

端子の表示を見る　…　イの端子には「L」と「N」と書いてあります。N＝Neutral（ニュートラル＝中性線）で、接地側の線をつなぐ場所が決まっている＝100V用という印です。

覚えるこの問題の覚え方

「100Vは1E、200Vは2E」——これだけです。理由もセットで覚えると忘れません。100Vは2本のうち1本が接地側だから、見張るのは1本でよい。200Vは2本とも電気が来ているから、2本とも見張る。そしてBは配線用遮断器、BEは漏電遮断器。Eが付いたら漏電と覚えておけば、図記号から半分は答えが決まります。

イ（2P1E）を選んでしまう　…　200Vであることを見落としたパターンです。分電盤の記号のすぐ上に「200V」と書いてあります。電圧の数字を必ず読むようにしてください。

ロ（2P2Eの漏電遮断器）を選んでしまう　…　「2P2E」の文字だけを見て選んだパターンです。極と素子は合っていますが、これは漏電遮断器（BE）です。図記号が「B」なので当てはまりません。

ニ（2P1Eの漏電遮断器）を選んでしまう　…　2つとも間違えているパターンです。「B」と「BE」、「1E」と「2E」を、それぞれ別々に確認する習慣をつけましょう。

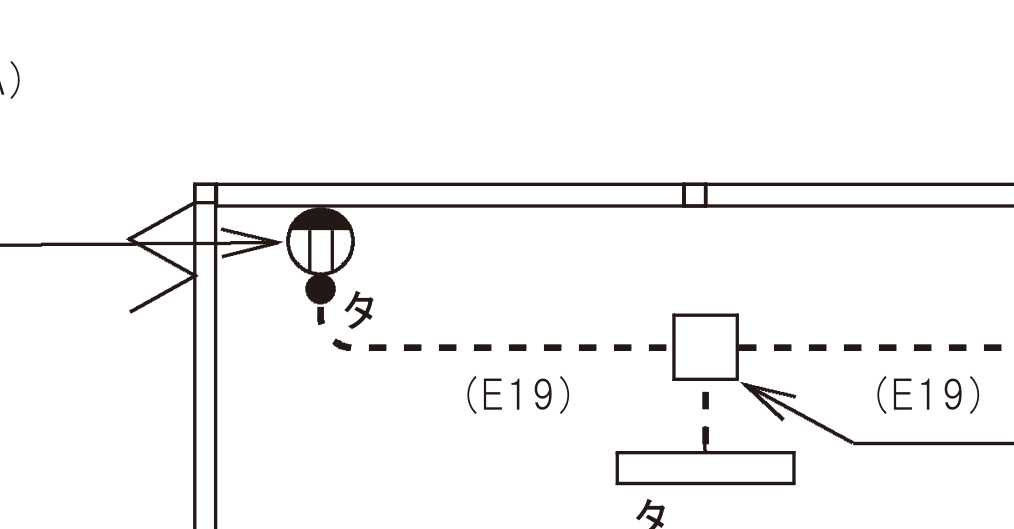

上の記号　コンセント　…　車庫で電動工具などを使うためのコンセントです。

下の記号　点滅器「タ」　…　車庫の照明（細長い長方形＝蛍光灯、傍記「タ」）を点けるスイッチです。

右へのびる点線と（E19）　…　ねじなし電線管（E19）を使った露出配線で、途中のジョイントボックス（四角）を通って蛍光灯「タ」につながっています。

用語この器具の箱に来ている電線は3本

この取付枠のところには、白・黒・赤の3本が来ています。白＝電源の接地側、黒＝電源の非接地側、赤＝ここから蛍光灯「タ」へ向かう線です。問題文にそのとおり書いてあります。

なぜ？なぜ赤い線が必要なのか？

スイッチと照明が離れた場所にあるからです。スイッチは壁、照明は車庫のまん中の天井にあります。スイッチを通った電気を照明まで届けるための線が必要で、それが赤い線（負荷へ行く線）です。工事の現場では、この線を戻り線とも呼びます。

手順1　電気は家の分電盤から出て、洋室のあたりから地面の中を通って車庫へ渡っています。

手順2　車庫に入ったところに配線用遮断器（B）があり、ここから車庫の中の配線が始まります。

手順3　そこからねじなし電線管（E19）を使った露出配線で、途中のジョイントボックス（四角）を経由します。

手順4　ジョイントボックスから、⑮のコンセント＋点滅器と、蛍光灯「タ」の2方向へ分かれていきます。

手順5　だから⑮には白（接地側）・黒（非接地側）・赤（蛍光灯へ行く線）の3本が来ます。3本＝VVFの3心ケーブル1本です。

用語露出配線（ろしゅつはいせん）とは？

壁や天井の表面に、電線管やケーブルを見えるまま取り付ける配線のことです。車庫や物置のように仕上げの壁がない場所で使います。図面では点線で描かれます（破線は床隠ぺい配線の記号なので区別してください）。

なぜ？なぜ車庫では隠さずに表に出すのか？

隠す場所がないからです。住宅の部屋なら、天井裏や壁の中に電線を通せますが、車庫は柱と屋根だけで、電線を隠すすきまがありません。そのかわりぶつけたりこすったりする危険があるので、金属の管（この図面ではねじなし電線管E19）に通して守ります。

ルール1　白（接地側）は、コンセントの「W」と書かれた端子へ。ここは必ず白と決まっていて、他へつないではいけません。

ルール2　黒（非接地側）は、コンセントのもう一方の端子と、点滅器の一方の端子へ。2か所に必要ですが、枠の中の渡り線でつなげば、外から来る黒は1本で足ります。

ルール3　赤（負荷へ）は、点滅器のもう一方の端子へ。これで「黒→点滅器→赤→蛍光灯→白」という道ができあがります。

用語コンセントの「W」とは？

接地側（白い線）をつなぐ端子という印です。W＝White（ホワイト＝白）の頭文字で、コンセントの裏側に小さく刻印されています。差込口の形も、W側だけ少し長いようになっています。

なぜ？なぜコンセントの左右を決めなければいけないのか？

差し込む機器のほうも、どちらが接地側かを前提に作られているからです。オーディオ機器などは、接地側を機械の外側の金属部分につないでいることがあります。ここを逆につなぐと、本体に触ったときにピリッとくることがあります。また、電球のソケットも「口金の外側＝接地側」と決まっており、逆だと電球交換のときに感電の危険が高まるのです。

なぜ？なぜ点滅器には白をつないではいけないのか？

スイッチで切るのは必ず黒（非接地側）と決まっているからです。白のほうを切るつなぎ方をすると、スイッチを切っても照明器具には電気が残ったままになります。

なぜ？なぜ電気が残っていると危ないのか？

電球を替えるときに感電するからです。スイッチを切ってあるから安心だと思って蛍光灯に手をのばすと、器具の中に電圧がかかったままなので、体を通って大地へ電気が流れます。この理由から、白を切る配線は「電気的にはつながるけれど、絶対にやってはいけない」つなぎ方です。

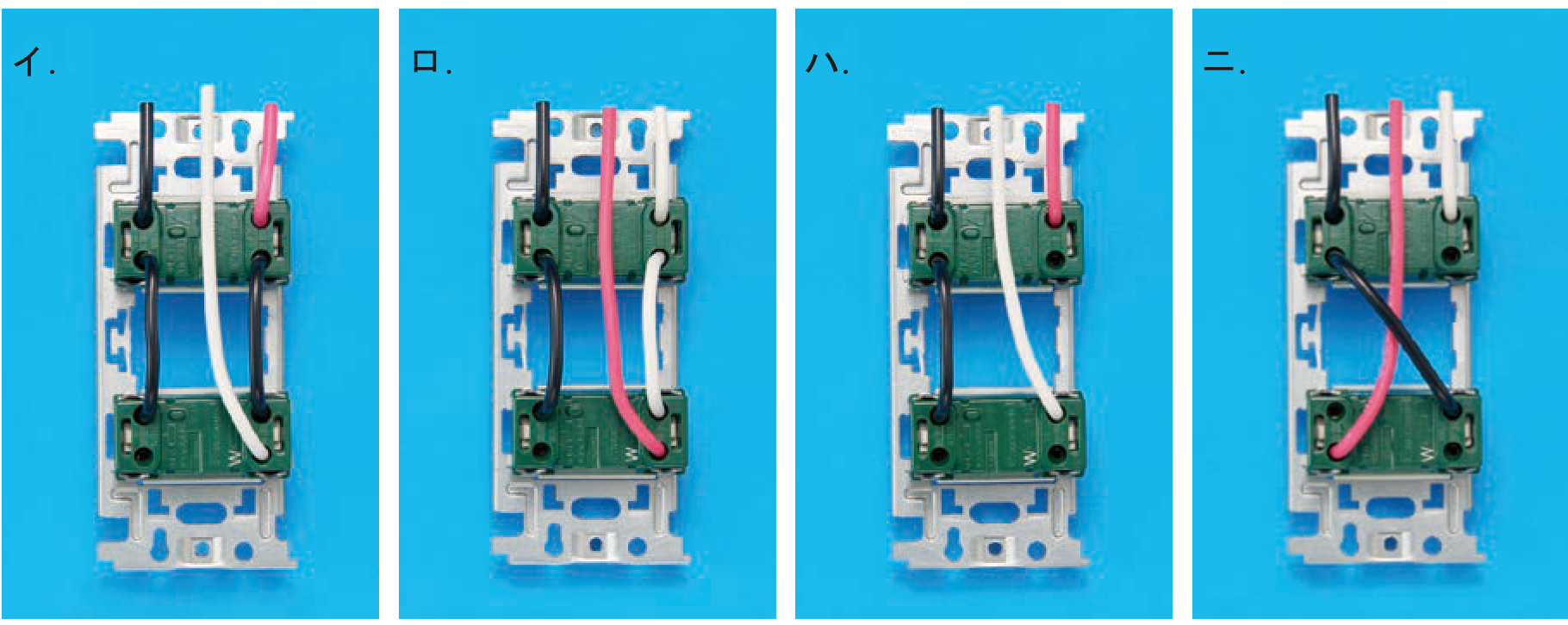

イ　…　黒→点滅器の左、赤→点滅器の右。そして点滅器の左右の両方から渡り線がコンセントへ下りていて、白はコンセントのW端子に入っています。つまり赤（負荷へ行く線）が、白と同じ端子でつながってしまっています。この状態でスイッチを入れると、黒と白が直接つながって短絡（ショート）してしまうのです。×

ロ　…　黒→点滅器の左、白→点滅器の右。点滅器で白を切っているので、大原則に違反しています。さらに赤がコンセントのW端子に入っており、二重に誤りです。×

ハ　…　黒→点滅器の左、赤→点滅器の右、点滅器の左（黒側）から渡り線がコンセントの左へ、白→コンセントのW端子。3つのルールをすべて満たしています。○

ニ　…　黒→点滅器の左、白→点滅器の右。こちらも点滅器で白を切っています。さらに黒の渡り線がコンセントのW端子側へ、赤がコンセントのもう一方へ入っており、極性（白と黒をつなぐ向き）も逆です。×

覚えるこの問題の覚え方

「白はコンセントのWへ一直線。黒は必ずスイッチを通ってから照明へ」——この2つだけで判定できます。写真を見たら、まず白い線の行き先を目で追ってください。白がスイッチ側の器具に入っていたら、その時点で×です。つぎに赤い線を追い、赤がコンセントに入っていたら×。この2手で、4枚のうち3枚は消えます。

イを選んでしまう　…　「黒も赤も点滅器につながっているから正しそう」と見えるパターンです。しかし渡り線を出す場所が問題で、渡り線は必ず「電源が入ってくる側（黒側）」から出すのが正解です。イのように負荷側（赤側）からも渡り線を白と同じW端子へ出すと、スイッチを入れたときに黒と白が直接つながって短絡します。

ニを選んでしまう　…　線が交差していて「複雑そう＝正しそう」に見えるパターンです。複雑さは正しさとは関係ありません。白の行き先だけを見れば、すぐに×と分かります。

そもそも上下どちらがコンセントか分からない　…　「W」の刻印があるほうがコンセントです。写真では下側の器具の右下に、小さく「W」と入っています。

用語ケーブルの「心（しん）」とは？

1本のケーブルの中に入っている電線の本数のことです。2心なら白と黒の2本、3心なら白・黒・赤の3本が1本の外皮（シース）にまとめて入っています。

なぜ？なぜ何本もまとめて1本のケーブルにするのか？

工事が速く、見た目もすっきりするからです。電線を1本ずつ引き回すと、本数ぶんの手間がかかり、途中で1本だけ外れたり傷ついたりする危険もあります。まとめてあれば1回引くだけで必要な本数が通せます。

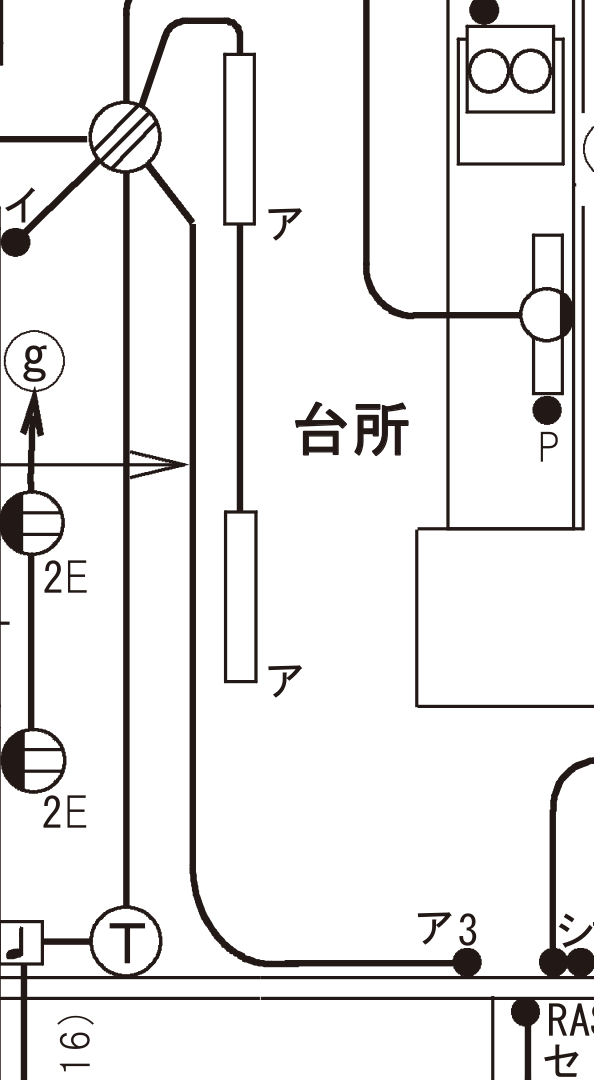

①　台所の照明「ア」　…　細長い長方形が2つ。これは蛍光灯の図記号です。

②　3路スイッチ「ア3」が2か所　…　1つは台所と洗面所の境の壁、もう1つは玄関の壁にあります。台所の照明を、台所側と玄関側の両方から操作できるようにしてあります。

③　⑯のケーブル　…　照明用のジョイントボックスから、玄関側の3路スイッチへ向かう1本です。

用語3路スイッチとは？

1つの照明を、離れた2か所のどちらからでも点けたり消したりできるスイッチです。図面では黒丸のそばに「3」と書かれています。必ず2個1組で使います。

なぜ？なぜ3路スイッチには3本の電線が必要なのか？

端子が3つあるからです。3路スイッチには「0」「1」「3」という3つの端子があり、0番には電源側か負荷側の線を、1番と3番にはもう1つの3路スイッチへ行く渡り線2本をつなぎます。合計で3本。だから3心のケーブルが要ります。

手順1　⑯の行き先は3路スイッチである。

手順2　3路スイッチの端子は0・1・3の3つで、すべて使う（使わない端子はない）。

手順3　したがって、この場所には3本の電線が必要。

手順4　注意書きの1番により、この家の屋内配線はVVF（ビニル絶縁ビニルシースケーブル平形）を使う。

手順5　答えは「平形で3心のVVF」　→　ニ。

用語VVFとは？　VVRとどうちがう？

VVF＝600Vビニル絶縁ビニルシースケーブル平形。灰色の平べったいケーブルで、住宅の屋内配線でいちばん多く使われます。VVR＝同じ材料の丸形で、断面が丸く、中に介在物（かいざいぶつ）という茶色い紙のようなつめものが入っています。

なぜ？なぜ住宅の屋内では平形（VVF）を使うのか？

壁や天井のすきまを通しやすく、ステープルで留めやすいからです。平べったいので柱の側面にぴたりと沿わせられます。写真のイは丸くて介在物が見えるので、VVRだと判断できるでしょう。

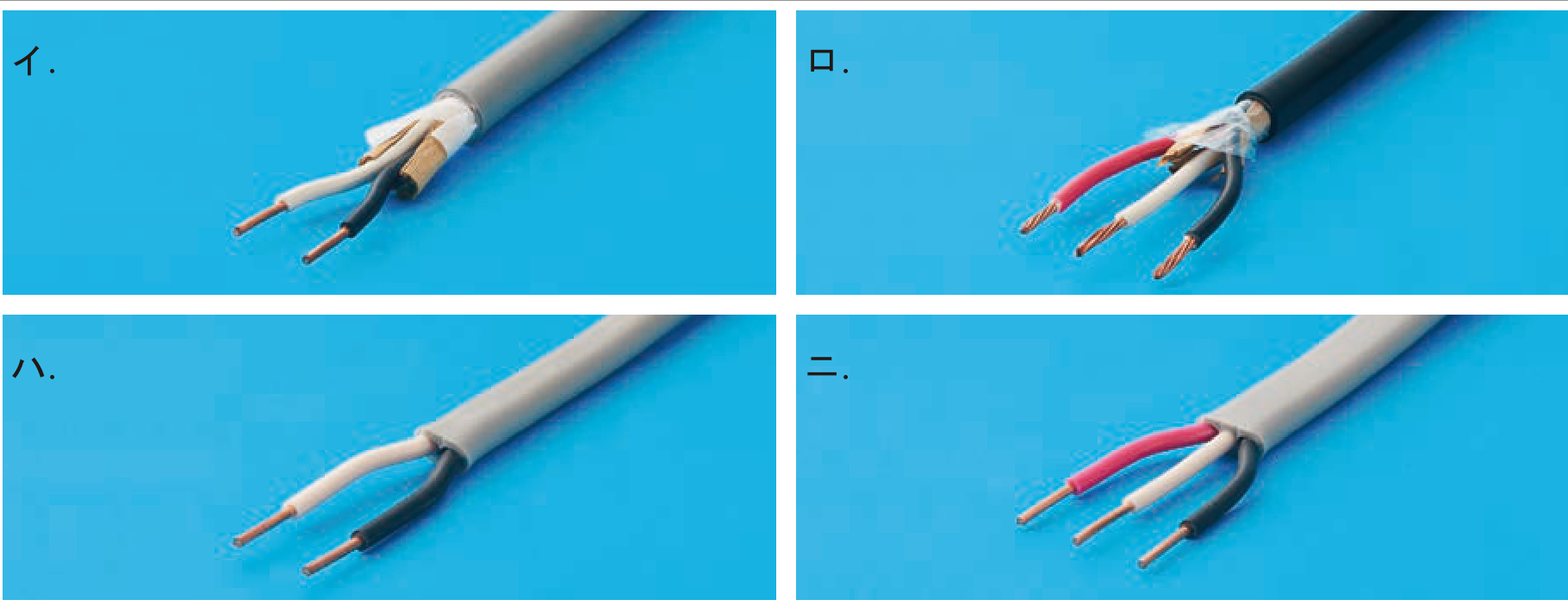

イ　灰色で断面が丸い、白と黒の2心　…　VVR（丸形）の2心。形がちがう（丸形）うえに2心では足りないので×。

ロ　黒くて丸い、赤・白・黒の3心（より線）　…　CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）。3心ではありますが、屋内のVVFケーブル工事には使いません。×

ハ　灰色の平形、白と黒の2心　…　VVFの2心。形は正しいですが、3路スイッチには2本では足りません。×

ニ　灰色の平形、赤・白・黒の3心　…　VVFの3心。形も本数も条件に合います。○

用語CVケーブルとは？

絶縁体に架橋ポリエチレンを使ったケーブルです。外皮が黒で、中の銅線が細い線をより合わせたより線になっているのが見た目の特徴です。

なぜ？なぜ住宅の屋内配線には使わないのか？

この図面の注意書き1番が「VVFを使う」と決めているからです。CVは熱に強く、大きな電流を流す幹線や高圧の配線に使われる、いわばもう一段上のケーブルです。住宅の照明回路には過剰で、値段も高く、硬くて扱いにくいので使いません。

覚えるこの問題の覚え方

「3路スイッチが出てきたら3心」——これがいちばんの近道です。3路スイッチは端子が0・1・3の3つで、全部使うので、必ず3本の電線が要ります。そして写真の見分け方は「平べったい＝VVF、丸い＝VVRかCV」、「黒い外皮＝CV」。まず形で2つに分け、次に心数で決めると、写真をじっくり見なくても答えが出ます。

ハ（VVF2心）を選んでしまう　…　一般的なスイッチだと思い込んだパターンです。図面の黒丸のそばに「3」があるかどうかを、必ず確認してください。この数字1つで、必要な心数が2から3に変わります。

ロ（CV3心）を選んでしまう　…　心数だけを見て選んだパターンです。本数は合っていますが、種類がちがいます。外皮が黒くて、中がより線だったらCVだと判断できます。

イ（VVR2心）を選んでしまう　…　形も心数も両方ちがうパターンです。灰色という色だけを見て選ぶと、丸形と平形を取り違えます。色ではなく断面の形で見分けてください。

用語圧着マーク（刻印）とは？

リングスリーブをつぶしたときに、表面に残る文字のあとのことです。圧着工具の刃の形が押し付けられて残ります。種類は「○」「小」「中」「大」の4つで、第二種電気工事士の試験に出るのは「○」「小」「中」です。

なぜ？なぜマークをわざわざ残すのか？

あとから見て「正しい力でつぶしたか」を確認できるようにするためです。電線の本数に対して小さすぎる刃でつぶすと、電線が抜けます。大きすぎる刃だと、つぶれ方が足りずに接触が悪くなります。刻印を見れば、どの刃で圧着したかが一目で分かるので、検査のときの証拠になるのです。

用語リングスリーブとは？

電線をまとめて差し込み、専用の工具でつぶして接続する金属の筒です。大きさは小・中・大があり、第二種電気工事士の試験では「小」と「中」を使います。

なぜ？なぜスリーブの大きさと刻印がずれることがあるのか？

「小」スリーブには、2つの刃（○と小）が用意されているからです。1.6mmを2本だけつなぐときは、電線の量が少ないのでいちばん小さい「○」の刃でつぶします。3本・4本になると量が増えるので、同じ小スリーブでも「小」の刃に切り替えるのです。だから「小スリーブなのに刻印は○」ということが起こります。受験者が特に引っかかりやすいところです。

覚える1.6mmだけをつなぐときの早見表【必ず覚える】

1.6mm × 2本　…　スリーブは小　／　刻印は○

1.6mm × 3本　…　スリーブは小　／　刻印は小

1.6mm × 4本　…　スリーブは小　／　刻印は小

1.6mm × 5本・6本　…　スリーブは中　／　刻印は中

覚えどころ　…　「2本のときだけ刻印が○」。これさえ押さえれば、あとは数どおりです。

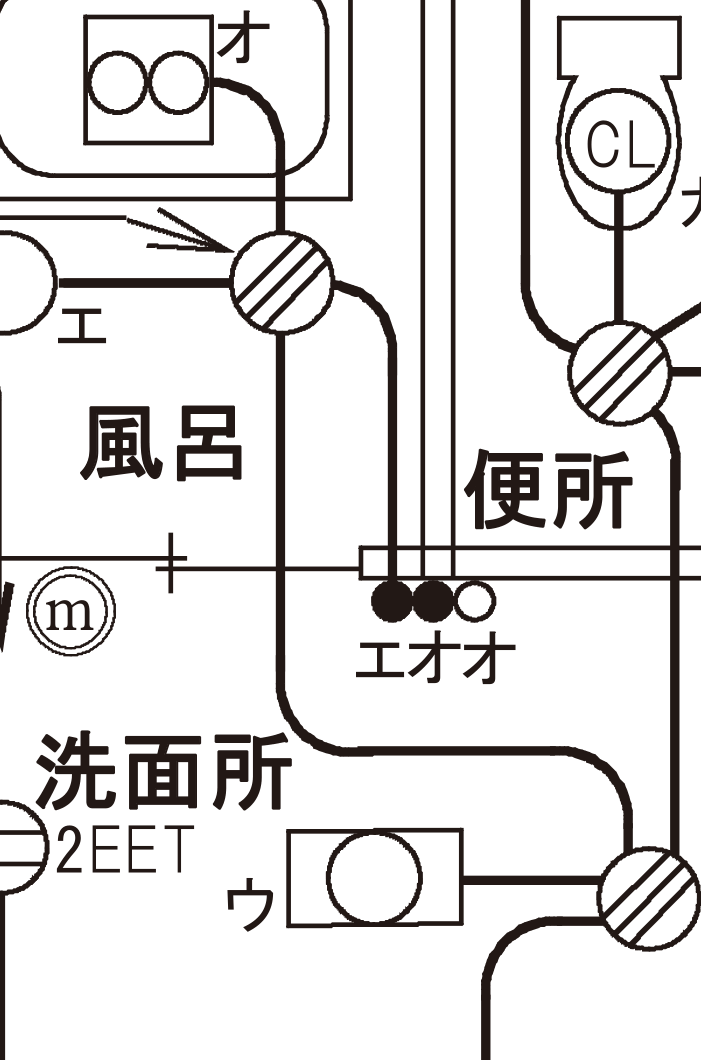

①　電源　…　下へのびて、洗面所側のジョイントボックスから白と黒の2本が来ています。

②　照明「エ」　…　左どなり。丸の左半分を黒く塗った記号で、壁に取り付ける照明器具（ブラケット）を表します。

③　換気扇「オ」　…　上。四角の中に丸が2つ並んだ記号で、天井に取り付ける換気扇を表します。風呂の換気扇です。

④　スイッチ3個へ　…　右下。黒丸2つと白丸1つが「エ・オ・オ」と並んでいます。

用語黒丸2つと白丸1つ「エ　オ　オ」は何を表している？

黒丸（●）＝点滅器（スイッチ）、白丸（○）＝確認表示灯（かくにんひょうじとう）です。つまり「照明エのスイッチ」「換気扇オのスイッチ」「換気扇オの確認表示灯」の3個が1枚の枠に並んでいるという意味です。

なぜ？なぜ換気扇にだけ確認表示灯が付いているのか？

換気扇は動いているかどうかが見えにくいからです。照明は点いていれば一目で分かりますが、風呂の天井の換気扇は、ドアを閉めてしまえば回っているか分かりません。スイッチのそばに小さなランプを付けておけば、切り忘れに気づけます。

用語確認表示灯とは？　位置表示灯とどうちがう？

確認表示灯＝スイッチを入れているあいだ点いているランプ。「いま動いていますよ」を知らせます。位置表示灯＝スイッチを切っているあいだ点いているランプ。暗い廊下でもスイッチの場所が分かるようにするためのものです。

なぜ？なぜこのちがいが本数に効いてくるのか？

確認表示灯は、器具（換気扇）と同じつなぎ方をするからです。換気扇が「戻り線」と「白（接地側）」でつながっているのと同じように、確認表示灯も「戻り線」と「白」につなぎます。だからスイッチの箱にも白い線を1本送ってあげる必要があるのです。一般的なスイッチだけの箱には白を送りませんが、確認表示灯があるときだけは白が要る——ここが差がつくところです。

手順1（白）　…　電源の白を、照明エと換気扇オへつなぐ。さらに確認表示灯のためにスイッチの箱へも1本送る。

手順2（黒）　…　電源の黒を、スイッチの箱へ送る。スイッチ2個は同じ枠に並んでいるので、枠の中の渡り線でつなげば黒は1本で足りる。

手順3（エの戻り線）　…　点滅器エから照明エへ1本。

手順4（オの戻り線）　…　点滅器オから換気扇オへ1本。確認表示灯は、枠の中でこの戻り線と白の間につながります。

例下（電源）から　…　白1本＋黒1本　＝　2本

左（照明エ）へ　…　白1本＋エの戻り線1本　＝　2本

上（換気扇オ）へ　…　白1本＋オの戻り線1本　＝　2本

右下（スイッチ3個）へ　…　黒1本＋白1本＋エの戻り線1本＋オの戻り線1本　＝　4本

例つなぎ目1（白）　…　電源の白　＋　照明エの白　＋　換気扇オの白　＋　スイッチ箱への白　＝　4本　→　小スリーブ・刻印「小」

つなぎ目2（黒）　…　電源の黒　＋　スイッチ箱への黒　＝　2本　→　小スリーブ・刻印「○」

つなぎ目3（エの戻り線）　…　スイッチから　＋　照明エへ　＝　2本　→　小スリーブ・刻印「○」

つなぎ目4（オの戻り線）　…　スイッチから　＋　換気扇オへ　＝　2本　→　小スリーブ・刻印「○」

用語4本まとめても「中」ではなく「小」でよいのはなぜ？

1.6mmなら4本までは小スリーブに入るからです。中スリーブが必要になるのは5本以上のときです。この箱では、いちばん多い白でも4本なので、中スリーブは1個も使いません。

なぜ？なぜ「4本なのに小」と混乱しやすいのか？

「小」という言葉が2つの意味で出てくるからです。1つはスリーブの大きさ（小・中・大）、もう1つは圧着した跡の刻印（○・小・中）。「小スリーブの刻印は○か小の2種類ある」と整理すれば、混乱しません。

覚えるこの問題の覚え方

「白は全方向に配るので、いちばん本数が多くなる」——これを最初に思い出してください。白は電源・照明・換気扇・（確認表示灯があればスイッチ箱）へと配られるので、多くの問題で白のつなぎ目だけが刻印「小」以上になります。残りの黒・戻り線は、たいてい2本ずつで刻印「○」。つまり「○がずらりと並んで、白のところだけ小」という形になることが多いでしょう。選択肢を見るときも、まず○が何個あるかを数えると速く絞れます。

ロ（○2個＋小2個）を選んでしまう　…　戻り線のどれかが3本だと思ったパターンです。戻り線は「スイッチから1本、器具へ1本」の必ず2本です。3本になるのは、同じスイッチで複数の器具を点けるときに限られます。

ハ・ニ（中スリーブ1個を含む）を選んでしまう　…　白が5本以上あると思ったパターンです。白の行き先は「照明エ・換気扇オ・スイッチ箱」の3方向＋電源で、合計4本。5本にはなりません。

スイッチ箱へ白を送るのを忘れる　…　すると白が3本になり、刻印は同じ「小」のままなのでたまたま答えは合います。ただし他の年度の問題では本数がずれて不正解になるので、白丸（確認表示灯）を見たら白を1本足すと覚えておいてください。

用語傍記（ぼうき）とは？

図記号のそばに小さく書き足す文字や数字のことです。同じ形の記号でも、傍記を見れば「口が何個か」「アースが付いているか」「屋外用か」が分かります。

なぜ？なぜ記号の形を種類ごとに変えないのか？

種類が多すぎて、記号が覚えきれなくなるからです。コンセントだけでも、口の数・アースの有無・電圧・電流・防雨形…と組合せは何十通りもあります。基本の形は1つにしておいて、ちがいは文字で書き足すほうが、描くのも読むのも楽なのです。

覚えるコンセントの傍記の意味【暗記】

2　…　2口（差込口が2つ）。何も書いていなければ1口。

E　…　接地極付（せっちきょくつき）。差込口のほかに丸いアース用の穴があるタイプ。

ET　…　接地端子付（せっちたんしつき）。ねじでアース線を留められる端子が付いているタイプ。

EET　…　接地極付 かつ 接地端子付。つまり丸い穴とねじの端子の両方が付いています。

WP　…　防雨形（ぼううがた）。屋外で雨がかかる場所に使うタイプ。

20A250V　…　200V・20A用。ルームエアコンなどに使います。

傍記なしの「2」　…　寝室・和室・居間・洋室などに多数。2口の一般的なコンセントです。

「2E」　…　台所に2つ。2口の接地極付。

「2E WP」　…　洋室の外壁。2口の接地極付・防雨形。

「2EET」　…　洗面所。2口の接地極付接地端子付。

「EET」　…　台所と居間の境あたりに1つ。1口の接地極付接地端子付。

「20A250V E」　…　居間。200V20Aの接地極付（ルームエアコン用）。

用語接地極と接地端子は何がちがうのか？

接地極＝プラグを差し込むだけでアースがつながる丸い穴。接地端子＝アース線をねじで留めるための端子で、小さなフタの中に入っています。

なぜ？なぜ両方付いているコンセント（EET）があるのか？

機器によってアースの取り方がちがうからです。新しい洗濯機や電子レンジは3本足のプラグなので、丸い穴があれば差すだけで済みます。一方、古い機器は本体から緑色のアース線が1本出ているだけなので、ねじで留める端子が要ります。どちらが来ても対応できるように、水まわりのコンセントには両方付けておくのです。

用語そもそも接地（アース）とは？

機器の金属部分を、電線で大地（地面）につないでおくことです。緑色の電線を使い、最後は地面に埋めた金属の棒につながっています。

なぜ？なぜ大地につないでおくと安全なのか？

電気が人の体ではなく、そちらを通って逃げてくれるからです。洗濯機や電子レンジの中で電線の被覆が傷み、金属の外箱に電気が漏れたとします。アースがないと、外箱にさわった人の体を通って大地へ電気が流れます（感電）。アースがあれば、体よりずっと電気を通しやすい電線のほうへ流れるので、人は感電しません。さらに大きく漏れれば漏電遮断器が働いて電気を切ってくれます。水を使う場所（台所・洗面所・屋外）のコンセントに接地が付いているのは、ぬれた体は電気を通しやすく、感電したときの危険がはるかに大きいからです。

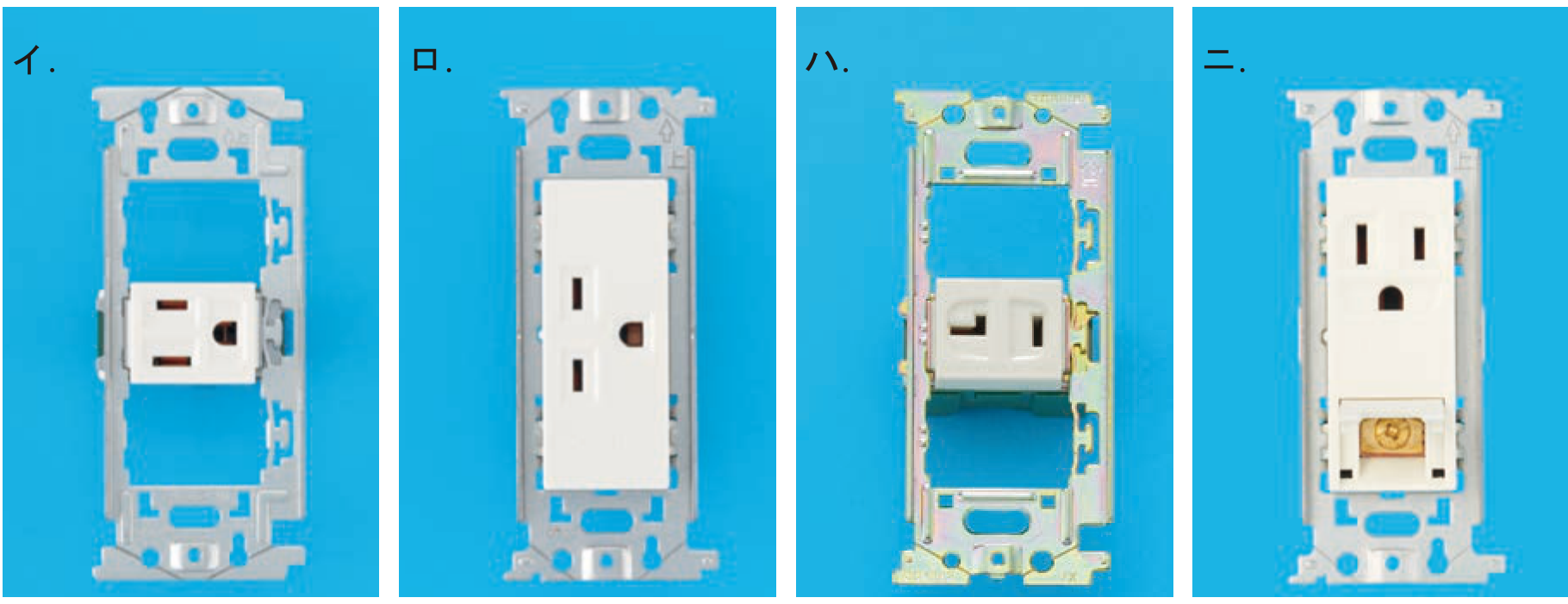

イ　差込口が横向きに2本＋丸い接地極の穴　…　差込口が横向き＝200V用の目印です。ただしこれは15A用で、この図面の200Vコンセントは20A250V（差込口の形がちがう）です。×

ロ　差込口が縦向きに2本＋丸い接地極の穴（1口）　…　1口の接地極付コンセント。この図面の接地極付コンセントはすべて2口（2E・2E WP・2EET）か、接地端子も付いたEETで、1口で接地極だけのものはありません。×

ハ　差込口の片方がL字（横向きの溝）になっている　…　20A用の125Vコンセントです。この図面に「20A」と書かれたコンセントは200V用の1か所だけで、そこには接地極の丸い穴も必要です。形が合いません。×

ニ　差込口が縦向きに2本＋丸い接地極の穴＋下に接地端子（ねじ）　…　接地極付接地端子付コンセント（EET）。図面の「EET」とぴたりと合います。○

なぜ？なぜ差込口の向きで100Vと200Vが見分けられるのか？

まちがって差し込めないように、わざと形を変えてあるからです。縦向きの差込口＝100V用、横向きの差込口＝200V用と決まっています。

なぜ？なぜまちがって差せると困るのか？

100V用の機器に200Vをかけると、一瞬で壊れるからです。煙が出たり、燃えたりすることもあります。逆に200V用の機器を100Vにつないでも、力が出ずに故障します。形そのものを変えてしまえば、そもそも差し込めないので事故が起きません。

覚えるこの問題の覚え方

「傍記の文字を、そのまま写真の見た目に翻訳する」のがコツです。E＝丸い穴、ET＝ねじの端子、EET＝両方、2＝差込口が2組、WP＝フタ付き。この問題は「使っているもの」を1つ選ぶ形なので、図面にしかない特徴を持った写真を探すと速く見つかります。今回なら「接地端子（ねじ）が付いているのはニだけ」。図面にEETがあると分かった時点で、答えはニに決まります。

ロ（1口の接地極付）を選んでしまう　…　「図面に2Eがあるから接地極付は使っている」と考えたパターンです。2Eは2口で、写真ロは1口です。差込口が何組あるかまで見比べてください。

イ（250V15A）を選んでしまう　…　「図面に200Vのコンセントがあるから」と考えたパターンです。図面の200Vコンセントは20Aで、写真イは15A。アンペア数がちがえば差込口の形もちがうので、別物です。

ハ（20A125V）を選んでしまう　…　「20Aという数字が図面にある」と考えたパターンです。図面の「20A」は250V（200V用）とセットで書かれています。数字だけを拾わず、前後の文字までまとめて読むようにしましょう。

用語「接点の構成」とは？

スイッチの中で、どの端子とどの端子がつながったり離れたりするかを描いた図のことです。小さい丸（○）が端子、斜めの線が動く金具（接点）、大きい丸がランプを表しています。

なぜ？なぜ写真だけでなく接点の構成まで見せてくれるのか？

外側からでは中身が分からないからです。スイッチはどれも似たような四角い形をしていて、ハンドルに小窓が付いているかどうかくらいしかちがいが見えません。接点の構成図を見れば、端子が2つか3つか、ランプがどこに入っているかがはっきり分かります。この問題は実質的に接点の構成図を読む問題です。

①　黒く塗った丸（●）だけのもの　…　単極スイッチ（片切スイッチ／点滅器）。この図面のあちこちにあります（エ・オ・カ・キ・コ・シ・ス など）。

②　黒い丸に「3」が付いたもの　…　3路スイッチ。「ア3」「3ウ」「サ3」の3組（合計6個）が使われています。

③　黒い丸に「H」が付いたもの　…　位置表示灯内蔵スイッチ（ほたるスイッチ）。洗面所と便所の境あたりに「Hク」として1個あります。

④　黒いひし形（◆）　…　ワイドハンドル形の点滅器。寝室に1個あります（傍記ケ）。

⑤　白い丸（○）　…　確認表示灯。風呂の換気扇用（オ）と便所の換気扇用（キ）にスイッチとは別に付いています。

⑥　RAS・T・A(3A)　…　熱線式自動スイッチ・タイムスイッチ・自動点滅器。これらは今回の選択肢には出てきません。

用語位置表示灯内蔵スイッチ（ほたるスイッチ）とは？

スイッチを切っているあいだ、小さなランプが光るスイッチです。暗い場所でもスイッチの位置が分かるようにするためのものです。図面では黒丸に「H」と傍記します。

なぜ？なぜ切っているときに光るのか？

ランプがスイッチの接点と「並列」に入っているからです。スイッチを切ると、電気は接点を通れなくなり、かわりにランプを通って照明のほうへ流れます。ランプはとても小さな電気しか使わないので、照明は点きません。スイッチを入れると、電気は抵抗のない接点のほうを通るので、ランプは消えます。この動きは選択肢ロの接点の構成図そのものです。

用語確認表示灯とは？　位置表示灯とは逆です

スイッチを入れているあいだ光るランプです。「いま動いていますよ」を知らせます。換気扇のように動いているかどうかが見えにくい機器に付けます。

なぜ？なぜこの区別がこの問題の決め手になるのか？

この図面の確認表示灯は、スイッチとは別の部品として描かれているからです。白い丸（○）が、黒い丸（●）とは別に並んでいます。つまり「スイッチの中にランプが入っている確認表示灯内蔵スイッチ」はこの図面では使っていないということになります。

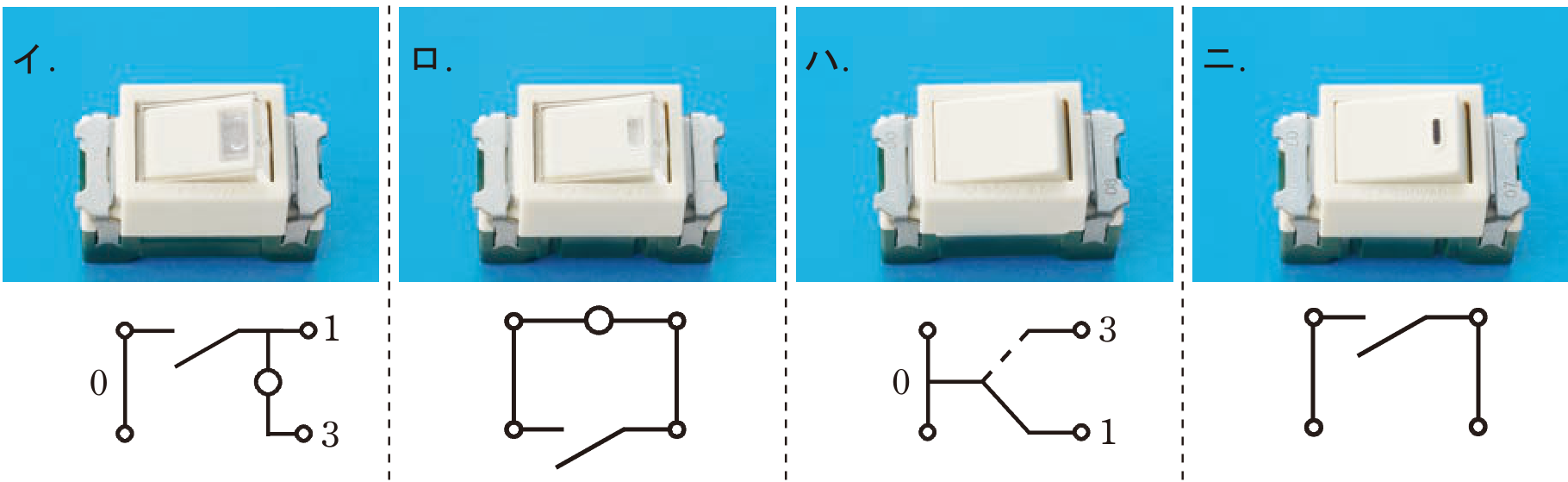

イ　…　端子が0・1・3の3つ。接点は0と1をつなぐだけで、1と3の間にランプが入っています。スイッチを入れると1に電気が来て、1→ランプ→3と流れて光ります。つまり入れているあいだ光る＝確認表示灯を内蔵したスイッチです。（3の端子には接地側の白い線をつなぎます。）

ロ　…　端子は左右に2組。ランプが接点と並列に入っています。切っているあいだ光る位置表示灯内蔵スイッチ（ほたるスイッチ）です。図面の「Hク」がこれです。使っている

ハ　…　端子が0・1・3で、0から1へ、または0から3へと行き先が切り替わります（点線がもう一方の位置を表しています）。3路スイッチです。図面の「ア3」「3ウ」「サ3」がこれです。使っている

ニ　…　端子は左右に2組で、ランプはなし。接点が開いたり閉じたりするだけの単極スイッチ（片切スイッチ）です。図面の黒丸（●）がこれです。使っている

なぜ？なぜ確認表示灯内蔵スイッチには端子が3つ必要なのか？

ランプを光らせるために、接地側の線（白）を引き込む必要があるからです。ランプは「スイッチが入ったときに電気が来る側（1番）」と「接地側（3番）」の間に入っています。

なぜ？なぜ位置表示灯のほうは端子が2つで足りるのか？

ランプが接点をまたいで入っているだけだからです。電気はスイッチの手前→ランプ→スイッチの先→照明→接地側と流れるので、照明そのものが電気の通り道の一部になります。だから白い線を引き込む必要がなく、端子は2つで足りるのです。「端子が3つあったら、白い線が要るタイプ」と覚えると見分けが早くなります。

覚えるこの問題の覚え方

「入れたら光る＝確認、切ったら光る＝位置」——この対で覚えます。接点の構成図では、ランプが接点と並列（横に並んでいる）＝位置表示灯（ほたる）、ランプが3番目の端子へ下りている＝確認表示灯です。そして図面を見るときは、白い丸（○）がスイッチとは別に描いてあれば「内蔵形ではない」。この1点だけで、今回の答えは決まります。

ロ（ほたるスイッチ）を選んでしまう　…　「ランプ付きのスイッチなんて図面にない」と思い込んだパターンです。洗面所と便所の境あたりに「H」の傍記があります。Hはほたる（位置表示灯）の目印と覚えておいてください。

ハ（3路スイッチ）を選んでしまう　…　接点の構成図が複雑に見えて「特殊なもの」と判断したパターンです。この図面には3路スイッチが3組6個もあります。黒丸のそばの「3」を探せばすぐ見つかります。

イとロの区別がつかない　…　写真ではどちらもハンドルに小窓があり、見分けがつきません。接点の構成図だけで判断すると割り切ってください。端子が3つ（0・1・3）でランプが下へ下りている＝イ＝確認表示灯内蔵です。

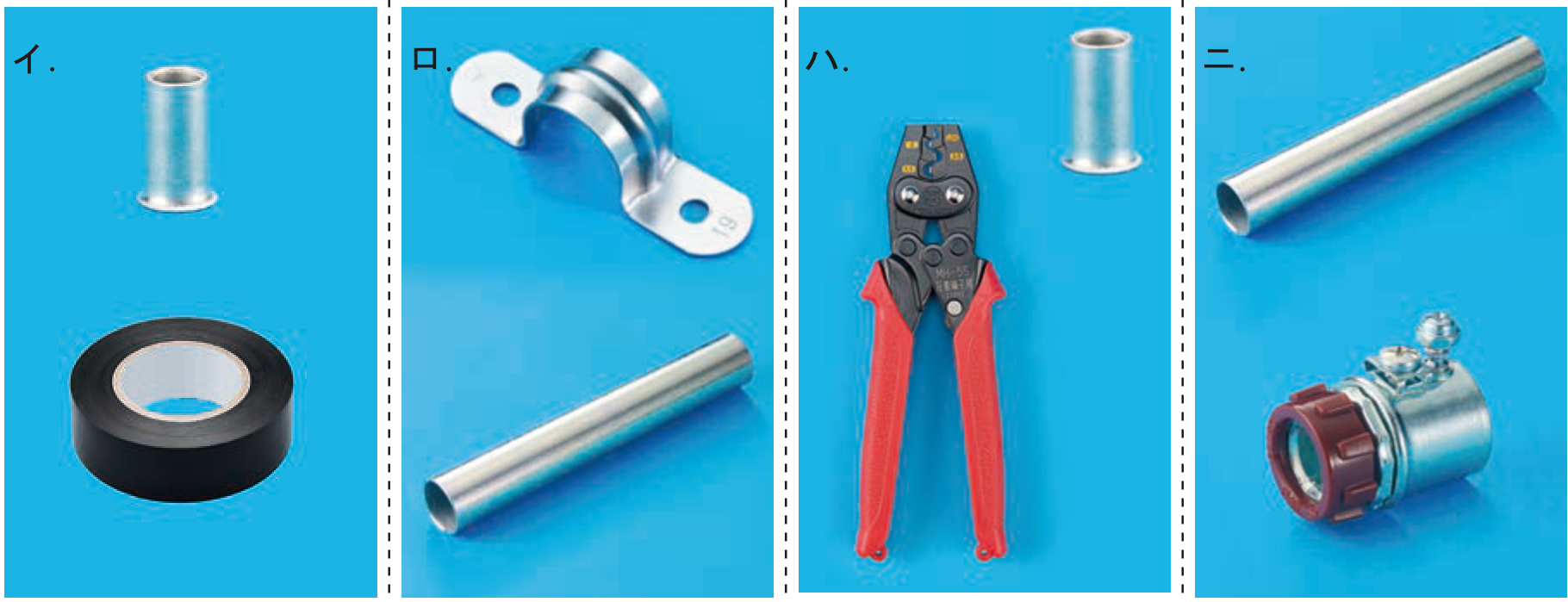

イ　リングスリーブ　＋　黒いビニルテープ　…　リングスリーブで電線をつないだあと、つなぎ目にビニルテープを巻いて絶縁します。実際の工事でいつもセットで使う組合せです。○

ロ　サドル　＋　金属の管　…　サドルは管を壁や天井に留める金具です。この図面では車庫の配線に（E19）＝ねじなし電線管が使われているので、この組合せは出てきます。○

ハ　赤い柄の圧着ペンチ　＋　リングスリーブ　…　一見よさそうに見えますが、この圧着ペンチはリングスリーブ用ではありません。詳しくは下で説明します。×（これが答え）

ニ　金属の管　＋　ねじなしボックスコネクタ　…　ねじなし電線管をボックスにつなぐための部品です。車庫のE19の配線で使います。○

覚える圧着工具は柄の色で用途が決まっている【暗記】

柄が黄色　…　リングスリーブ用の圧着工具。刃（ダイス）に「○」「小」「中」「大」の刻印マークが付いています。

柄が赤色　…　裸圧着端子・裸圧着スリーブ用の圧着工具。刃には「1.25」「2」「5.5」「8」など、電線の断面積（平方ミリメートル）の数字が付いています。

この問題の写真ハ　…　柄が赤色で、刃のところに数字が並んでいます。つまり裸圧着端子用。リングスリーブとの組合せは誤りです。

用語裸圧着端子（はだかあっちゃくたんし）とは？

電線の先に取り付けて、機器のねじに留められるようにする金具です。先が輪っかやフォークの形になっていて、そこにねじを通して締め付けます。「裸」というのは、絶縁のカバーが付いていないという意味です。

なぜ？なぜリングスリーブと同じ工具でつぶしてはいけないのか？

つぶす形も強さもちがうからです。リングスリーブは電線どうしをまとめる筒で、刃の形も「○・小・中・大」というリングスリーブ専用に作られています。裸圧着端子用の刃でリングスリーブをつぶすと、つぶれ方が足りずに電線が抜けたり、逆につぶしすぎて電線が切れたりします。刻印も残らないので、検査でも不合格となるでしょう。

用語サドルとは？

電線管やケーブルを、壁や天井の表面に留めるための金具です。管をまたぐようにかぶせて、左右2か所をねじで留めます。

なぜ？なぜ管を留める金具が必要なのか？

管が垂れ下がったり、動いたりしないようにするためです。管が動くと、中の電線が擦れて絶縁がはがれます。電気設備の決まりでも「支持点の間隔は2m以下」などと定められていて、一定の間隔ごとに必ず留めることになっています。

用語ねじなし電線管（E19）とねじなしボックスコネクタとは？

ねじなし電線管＝管の端にねじが切っていない金属管です。図面では（E19）のように書き、E＝ねじなし、19＝太さの呼びを表します。ねじなしボックスコネクタ＝その管をボックスにつなぐための部品です。

なぜ？なぜ「ねじなし」の管があるのか？

現場で管の端にねじを切る手間をなくすためです。昔ながらの金属管（G管）は、切ったあとに専用の工具でねじを切る必要がありました。ねじなし電線管なら、止めねじを締め込むだけで接続できます。この止めねじは締めていくと頭がねじ切れるようになっていて、頭が取れたら締め付け完了という合図です。

覚えるこの問題の覚え方

「リングスリーブの相棒は、黄色い柄の工具」——これだけ覚えてください。写真に圧着工具が出てきたら、まず柄の色を見る。黄色ならリングスリーブ用、赤なら裸圧着端子用です。色が見づらいときは刃の刻印を見ます。「○小中大」ならリングスリーブ用、数字なら裸圧着端子用。この見分けは、技能試験でも工具をまちがえないために必ず役立ちます。

ロ（サドル＋金属管）を選んでしまう　…　「この家は木造だから金属管は使わないはず」と考えたパターンです。たしかに木造の屋側配線に金属管は使えません（前の記事の問40）が、車庫の中には（E19）＝ねじなし電線管がはっきり描かれています。図面に書いてある事実を優先してください。

ニ（金属管＋ねじなしボックスコネクタ）を選んでしまう　…　こちらも同じ理由です。（E19）と書いてあるところは、ねじなし電線管の部品一式を使います。

イ（リングスリーブ＋ビニルテープ）を選んでしまう　…　「差込形コネクタならテープは要らないのでは」と考えたパターンです。たしかに差込形コネクタにはテープを巻きませんが、リングスリーブでつないだところには絶縁テープを巻くのが一般的です。組合せとしては正しいものといえます。
