【令和5年度】第二種電気工事士の過去問と解説【上期 午後 配線図 問41〜50】

用語黒くぬった丸（●）とは？

配線図で点滅器（てんめつき）＝一般的なスイッチを表す記号です。照明を「入・切」する、壁に付いているあのスイッチのことです。

なぜ？なぜスイッチのことをわざわざ点滅器と呼ぶのか？

試験の問題文と図記号の表では「スイッチ」ではなく「点滅器」という言い方で統一されているからです。意味はふだん言うスイッチとまったく同じなので、読みかえて構いません。

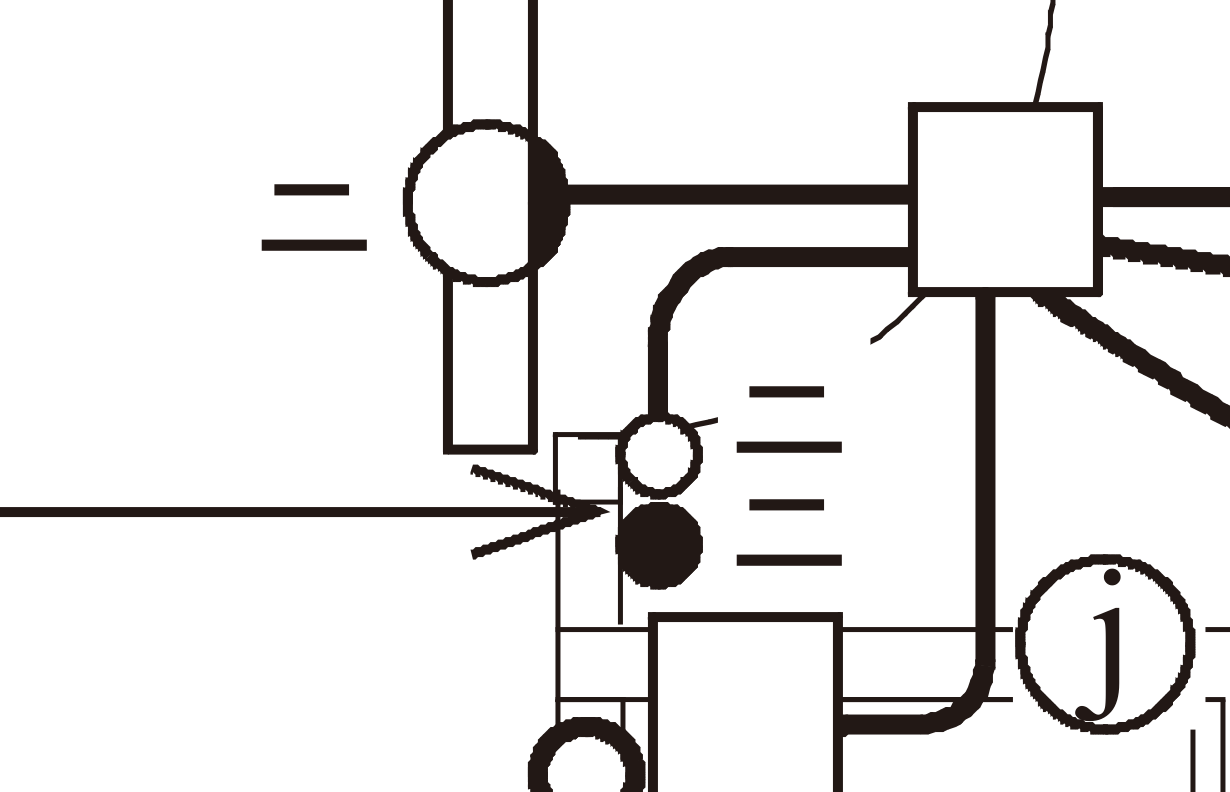

用語小さな白い丸（○）とは？

確認表示灯（かくにんひょうじとう）＝パイロットランプを表す記号です。スイッチのとなりに付ける小さな豆ランプで、「いま電気がついているかどうか」を手元で目に見えるようにする器具です。

なぜ？なぜ照明のとなりに小さなランプを付けるのか？

この⑪の照明は屋上（屋外）にある照明です。部屋の中からは点いているか見えないので、消し忘れが起こります。スイッチのそばに小さなランプを付けておけば、部屋の中にいながら「屋上の電気がまだ点いている」と分かる、というわけです。

用語カタカナの「ニ」は何を意味するのか？

配線図では、スイッチと、そのスイッチが操作する照明に、同じカタカナを書きます。ここでは照明・スイッチ・確認表示灯にそろって「ニ」が書いてあるので、この3つが1組（ひとくみ）だと分かります。

なぜ？なぜ同じカタカナを書くだけで組み合わせが分かるのか？

平面図では、電線を1本ずつ描くと線だらけになって読めなくなります。そこで「どのスイッチがどの照明を点けるか」はカタカナの一致で表す、という決まりにしているからです。

用語渡り線（わたりせん）とは？

同じボックスの中で、器具から器具へ電気を渡すための短い電線のことです。写真では、上の器具から下のスイッチへ伸びている短い線がこれにあたります。

なぜ？なぜ渡り線が必要になるのか？

ボックスに入ってくる電線は数が限られています。2つの器具に同じ電気（例えば非接地側の電気）を配るとき、外から2本引き込むのではなく1本引き込んで中で分けるほうが早くて安いからです。

用語接地側電線（せっちがわでんせん）＝白とは？

電気を送り出す変圧器（電圧を変える装置）のところで大地（地面）につないである側の電線です。住宅では白い電線と決められています。

なぜ？なぜ白い線は大地につないであるのか？

万一の故障で高い電圧が入りこんだときに、電気を大地へ逃がして感電や火災を防ぐためです。大地とつながっているので、この線はさわっても基本的に電圧を感じません。

用語非接地側電線（ひせっちがわでんせん）＝黒とは？

大地につないでいない側の電線で、電圧がかかっている「行き」の線です。住宅では黒い電線を使います。

なぜ？なぜスイッチは黒い線のほうに入れるのか？

スイッチは「電気の流れを止める門」です。電圧のかかっている黒い線を切れば、器具側に電圧が残りません。白い線のほうを切ると、スイッチを切っても器具に電圧が残ってしまい、電球を交換するときに感電する危険があります。

用語赤い電線は何なのか？

この写真の赤い線はスイッチを通ったあとの線（スイッチから照明へ行く線）です。「電源からの色」と決められているのは白と黒だけなので、残りの赤は電源から来た線ではないと読み取れます。

なぜ？なぜ赤を使うのか？

3本入りのケーブル（VVF3心）は黒・白・赤の3色でできています。黒と白は用途が決まっているので、あまった赤をスイッチの戻り線（帰り線）に使うのが一般的です。

手順1：スイッチには、黒（非接地側）を入れる。ここが電気の入口。

手順2：スイッチのもう一方の端子から、赤を出して屋上の照明へ送る。

手順3：照明のもう一方には、別のところで白（接地側）がつながっている。これでスイッチを入れると照明が点く。

手順4：確認表示灯（パイロットランプ）は、照明と同じタイミングで光ってほしい。だから照明と同じ2本＝「赤」と「白」にランプをつなぐ。

用語並列（へいれつ）につなぐとは？

2つの器具を同じ2本の電線に、横に並べてつなぐことです。水道でいえば、1本の管から蛇口を2つ枝分かれさせるイメージです。

なぜ？なぜ並列だと2つが同時に働くのか？

同じ2本につながっている＝2つの器具に同じ電圧がかかるからです。電圧がかかれば照明も点き、ランプも光る。片方だけ点くということが起きません。

用語同時点滅（どうじてんめつ）とは？

確認表示灯が照明と同時に点いたり消えたりするつなぎ方のことです。手元のランプを見れば、離れた場所の照明が点いているか分かります。

なぜ？なぜこの⑪では同時点滅にするのか？

⑪の照明は屋上（外）にあり、部屋の中からは点いているか見えないからです。「点いているか確かめる」ためのランプなので、照明と同じタイミングで光らないと役に立ちません。

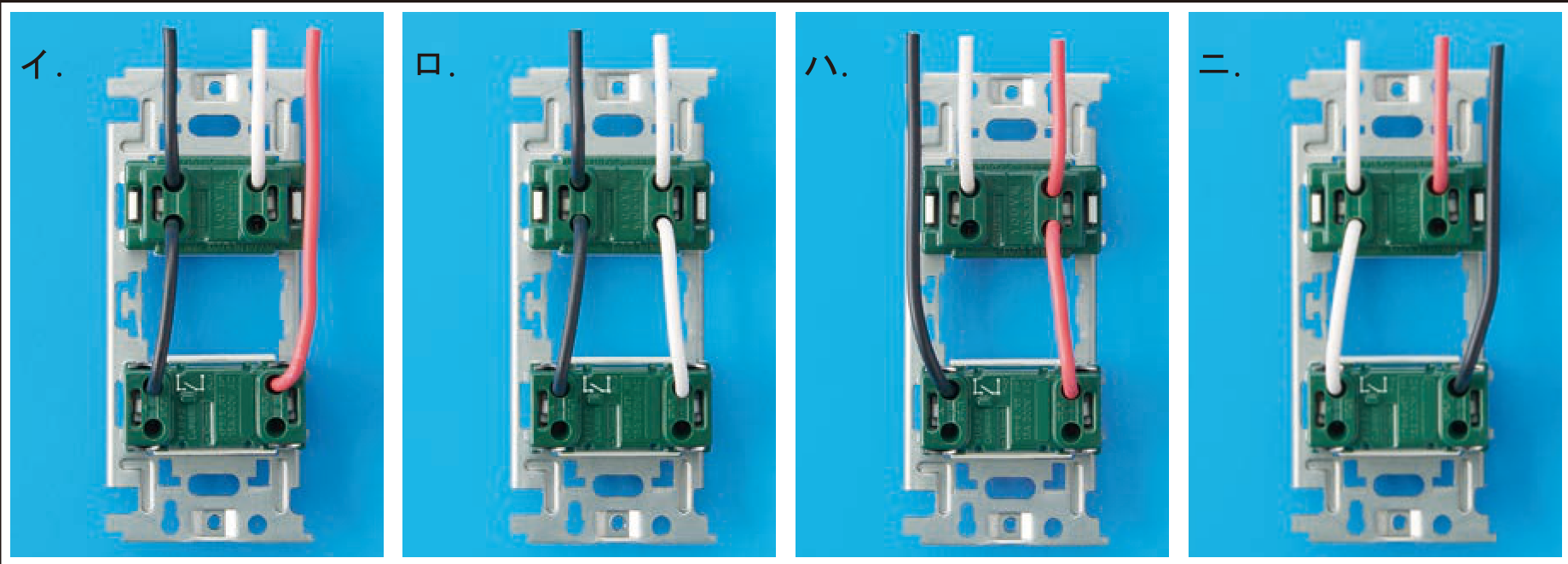

例イの写真

上のランプに、黒と白がそのまま入っている。

ランプから下のスイッチへ、黒の渡り線が出ている。スイッチのもう一方には赤。

→ ランプが黒と白（電源そのもの）につながっているので、スイッチと関係なく、いつも光りっぱなしになる。これでは「点いているか」が分からない。

例ロの写真

入ってきているのは黒と白の2本だけ（赤がない）。

上のランプに黒と白が入り、そこから下のスイッチへ黒と白の両方が渡してある。

→ スイッチが黒と白の間に入っている。これはスイッチを入れた瞬間に電源を直接つないでしまう（短絡＝ショート）状態で、絶対にやってはいけない。

例ハの写真（正解）

黒は左側をまわって、下のスイッチの左の端子へ入っている。

スイッチの右の端子から赤が出て、上へ抜けていく（＝屋上の照明へ）。

上のランプには白と赤が入っている。

→ ランプが赤と白＝照明と同じ2本につながっている。これが同時点滅。正しいつなぎ方。

例ニの写真

上のランプには白と赤が入っていて、ここまではハと同じ。

ところが下のスイッチには、白の渡り線と黒が入っている。

→ スイッチが白と黒の間に入っていて、ロと同じく短絡になる。

用語短絡（たんらく）＝ショートとは？

電気が器具を通らずに、行きの線と帰りの線が直接つながってしまうことです。非常に大きな電流が流れ、火花が出たりブレーカーが落ちたりします。

なぜ？なぜスイッチを黒と白の間に入れると短絡になるのか？

黒（電圧のかかった線）と白（大地につないだ線）を、間に照明などの負荷をはさまずにつないでしまうからです。スイッチは電気を「消費する」器具ではないので、入れた瞬間に電源同士が直結します。

覚えるこの問題の覚え方

パイロットランプの正体は「負荷（照明）のミニチュア」だと考えると迷いません。照明と同じ2本にぶら下げれば、照明が点くとランプも光る＝同時点滅。逆に黒と白（電源そのもの）にぶら下げると、スイッチと無関係にいつも光る＝常時点灯になってしまいます。そしてスイッチが黒と白をつないでいる写真は、見た瞬間に×。ショートするからです。

用語心線（しんせん）とは？

ケーブルの外側のカバー（シース）の中に入っている、1本1本の電線のことです。「2心（2しん）」なら中に電線が2本、「3心」なら3本入っています。

なぜ？なぜ本数を「心線数」という言い方で数えるのか？

ケーブルは外から見ると1本の太い線です。その中に何本の電線が通っているかを区別するために、ケーブルの本数（外側の数）と心線の本数（中の数）を別々に数えるからです。

用語VVFケーブルとは？

正式には600Vビニル絶縁ビニルシースケーブル平形といいます。写真のような白くて平たいケーブルで、住宅の屋内配線でいちばんよく使われます。

なぜ？なぜ住宅ではVVFばかり使うのか？

平たくて曲げやすく、木の柱にステープル（コの字の釘）で直接留められるからです。管に通す手間がいらないので、工事が早くて安くすみます。

用語「4セ」の「4」とは？

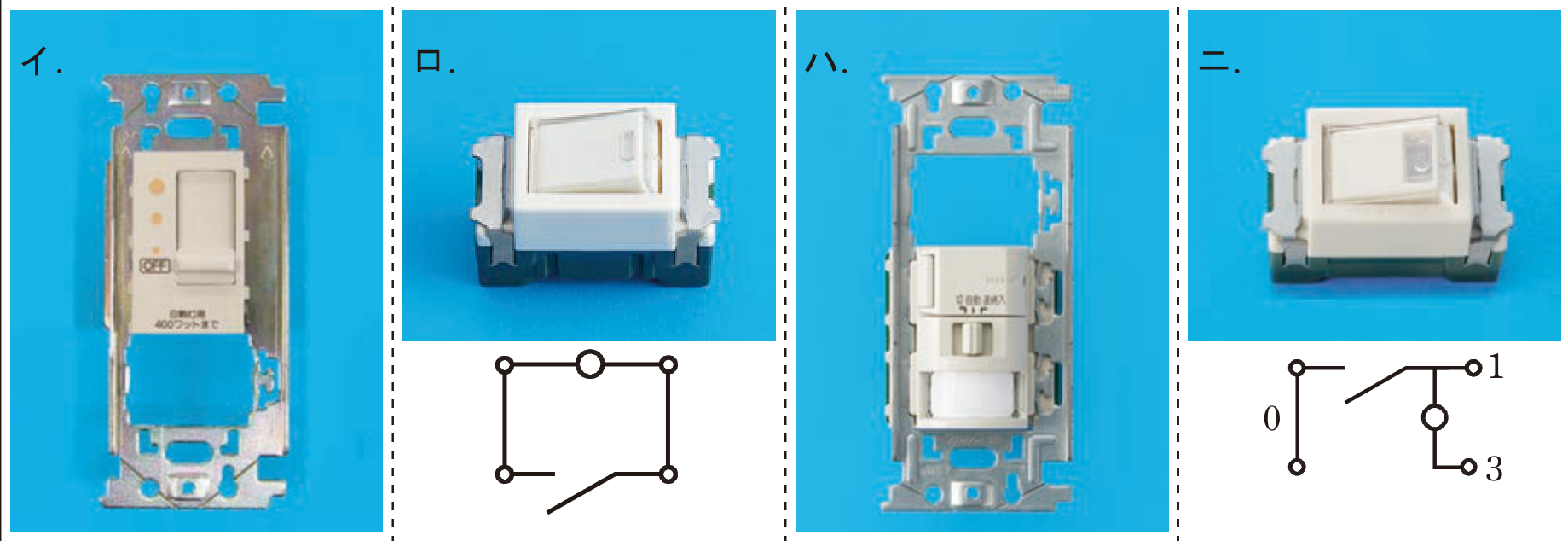

点滅器（スイッチ）の記号のとなりに書く4は、4路スイッチ（よんろスイッチ）を意味します。「セ」のほうは、このスイッチが操作する照明の名前（階段の照明）です。

なぜ？なぜ数字だけでスイッチの種類が分かるのか？

配線図では、スイッチの種類を記号のわきに小さく添える文字や数字で表す決まりだからです。3なら3路スイッチ、4なら4路スイッチ、Pならプルスイッチ、というように読みます。

用語3路スイッチ（さんろスイッチ）とは？

2か所から同じ照明を入切できるようにするための、端子（電線をつなぐ口）が3つあるスイッチです。階段の下と上の両方で電気を消せるのはこれのおかげです。

なぜ？なぜ端子が3つ必要なのか？

一般的なスイッチは「つなぐ／切る」の2択ですが、3路スイッチは「電気の行き先を、2本のうちどちらかに切りかえる」働きをするからです。入口が1つ（0番端子）、出口が2つ（1番と3番）で合計3つになります。

用語4路スイッチ（よんろスイッチ）とは？

3か所以上から同じ照明を入切したいとき、まん中に入れるスイッチです。端子が4つあり、通ってきた2本の線を「そのまま通す」か「たすきがけに入れかえる」かを切りかえます。

なぜ？なぜ4路スイッチは端子が4つなのか？

入ってくる線が2本、出ていく線が2本だからです。3路スイッチから来た2本を受け取り、次の3路スイッチへ2本渡します。合計で2＋2＝4本ぶんの端子が必要になります。

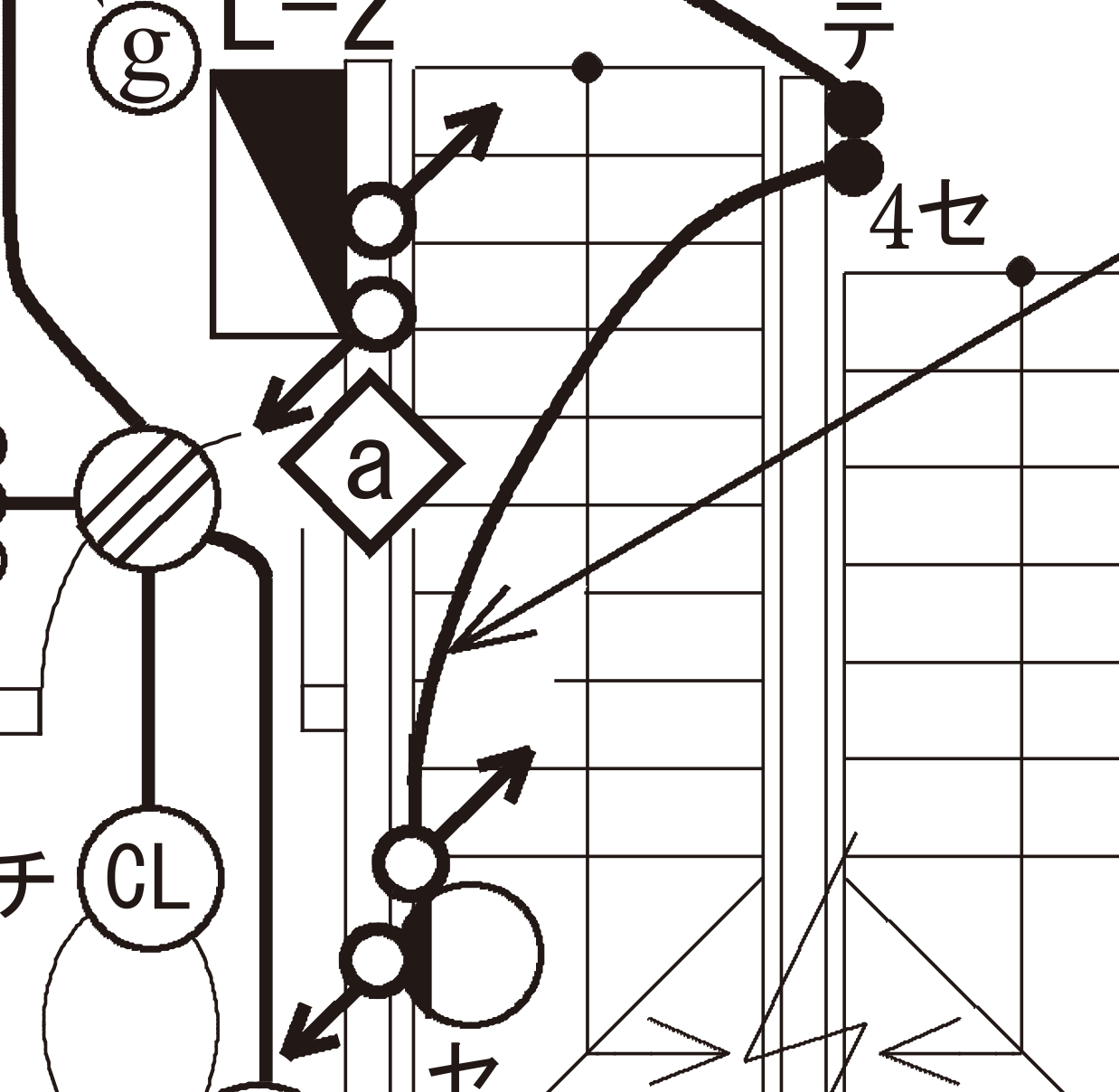

例1階の階段のところに「セ3」＝3路スイッチ

2階の階段のところに「4セ」＝4路スイッチ（⑫はここ）

3階の階段のところに「セ3」＝3路スイッチ

用語立上り・引下げ（たちあがり・ひきさげ）とは？

上の階へ電線を上げることを立上り、下の階へ電線を下ろすことを引下げといいます。配線図では小さな丸に矢印を付けた記号で表します。矢印が上向きなら立上り、下向きなら引下げです。

なぜ？なぜ階をまたぐ線を記号で表すのか？

平面図は1階ずつ別々に描いてあるので、階をまたぐ線をそのまま描くと図がつながりません。そこで「ここから上の階へ行く」「ここから下の階へ来る」を記号でつなぐ約束にしています。

1本目・2本目：1階の3路スイッチから上がってくる2本（4路スイッチに入る線）

3本目・4本目：4路スイッチから3階の3路スイッチへ向かう2本（4路スイッチから出る線）

合計：2＋2＝4本

2心1本＝2本　… 足りない

3心1本＝3本　… 足りない

2心を2本＝2＋2＝4本　… ちょうど

2心1本＋3心1本＝2＋3＝5本　… 1本あまる（「最少」に反する）

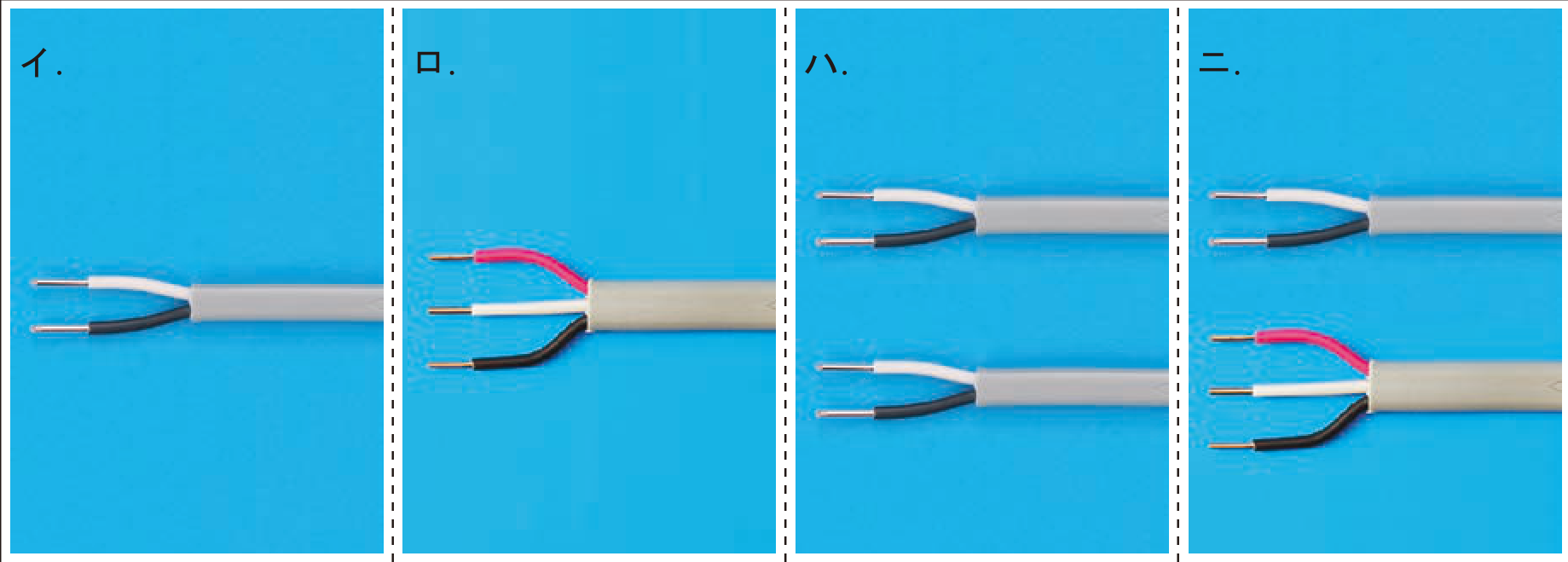

コツ4枚の見分け方

イ：ケーブル1本、中は白・黒の2本。合計2本。→ 足りない。

ロ：ケーブル1本、中は白・黒・赤の3本。合計3本。→ 足りない。

ハ（正解）：ケーブルが2本あり、どちらも中は白・黒の2本。合計4本。→ ちょうど。

ニ：2心1本と3心1本。合計5本。→ 1本あまるので「最少」ではない。

覚えるこの問題の覚え方

3路スイッチは3本、4路スイッチは4本——数字がそのまま端子の数、そして必要な電線の数につながります。「4路の両側は2本ずつ」と覚えておけば、⑫のように4路へ向かう区間は2心×2本と即答できます。階段の3か所点滅は3路 → 4路 → 3路のサンドイッチ、と形で覚えるとさらに速いです。

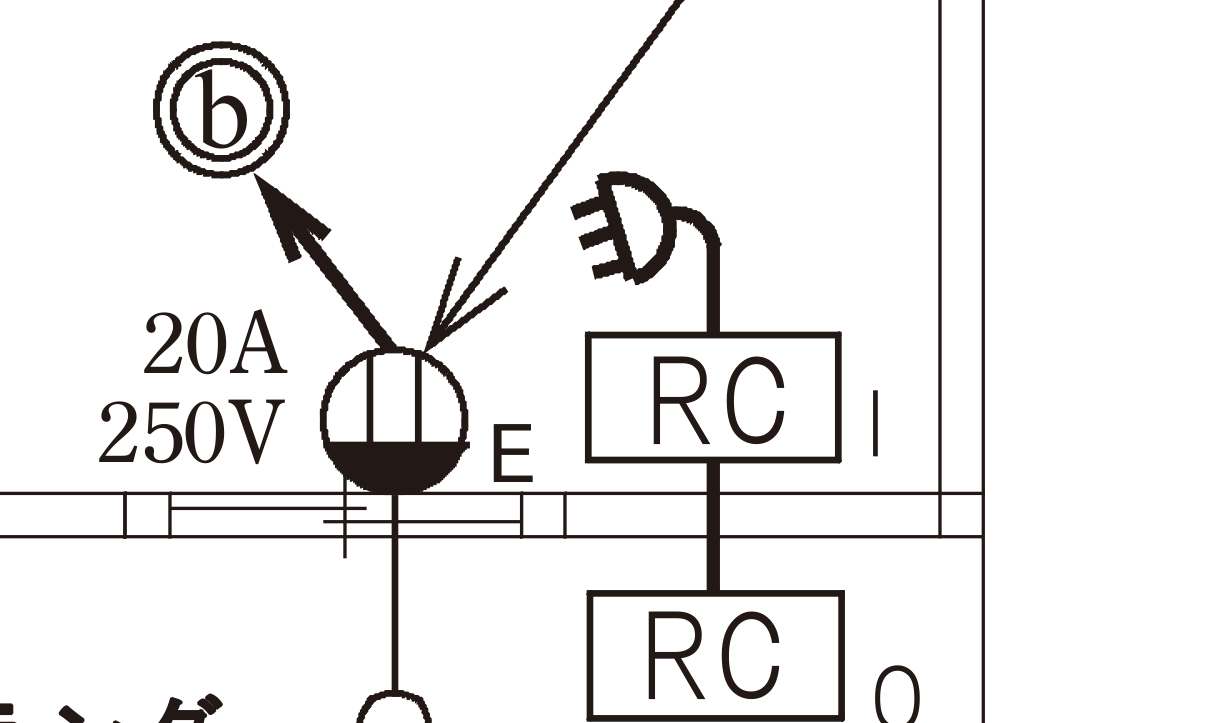

コツ⑬のまわりに書いてある情報

20A　… このコンセントは20アンペア用

250V　… 250ボルトまで使える（＝200V用）

E　… 接地極付（せっちきょくつき）

ⓑ　… 分電盤の中の「b」という回路につながっている

すぐ右に RC の四角　… ルームエアコン（Room Cooler）

用語アンペア（A）とは？

電流の大きさを表す単位です。水道でいえば「1秒間にどれだけの水が流れるか」にあたります。20Aのコンセントは、15Aのものよりたくさんの電流を流せる器具です。

なぜ？なぜコンセントにアンペアの区別があるのか？

流せる電流をこえて使うと、差し込み口が熱を持って焦げたり火事になったりするからです。エアコンのように電気をたくさん使う器具には、専用の20Aコンセントを使います。

用語接地極付（せっちきょくつき）＝Eとは？

コンセントの差し込み口に、アース（大地につなぐ）用の穴がついているものです。図記号では「E」と書き添えます。Eは英語のEarth（アース＝大地）の頭文字です。

なぜ？なぜエアコンや洗濯機にはアースが必要なのか？

故障して器具の金属部分に電気が漏れたとき、その電気を大地へ逃がして人が感電しないようにするためです。水を扱う場所や、外に置く機械では特に大切になります。

用語接地端子付（せっちたんしつき）＝ETとは？

コンセントの外側にネジ式のアース端子が付いていて、アース線をネジで留められるタイプです。図記号では「ET」と書きます。両方そなえたものは「EET」です。

なぜ？なぜEとETを区別して覚える必要があるのか？

この問題のように、写真に金色のアースネジが付いているかどうかで答えが変わるからです。⑬には「E」としか書かれていないので、ネジ端子は不要です。

コツ差し込み口の形の見分け方

たての細い穴が2つ（片方が少し長い）　… 100V 15A（家庭でいちばん多い一般的なコンセント）

横向きの穴が2つ　… 200V 15A

横向きの穴1つ＋L字（かぎ形）の穴1つ　… 200V 20A

丸い穴が別にある　… 接地極（アース）

なぜ？なぜ20A用の穴だけL字になっているのか？

刃（さしこむ金具）の形が違うからです。20A用のプラグは刃の向きが15A用と違うので、どちらの刃も受けられるL字の穴になっています。

なぜ？なぜわざわざ形を変えてあるのか？

15A用の器具を20A用のコンセントに挿しても差し支えないようにしつつ、20Aの器具を15Aのコンセントには挿せないようにするためです。形が物理的に合わないことで、電流の流しすぎを防いでいます。

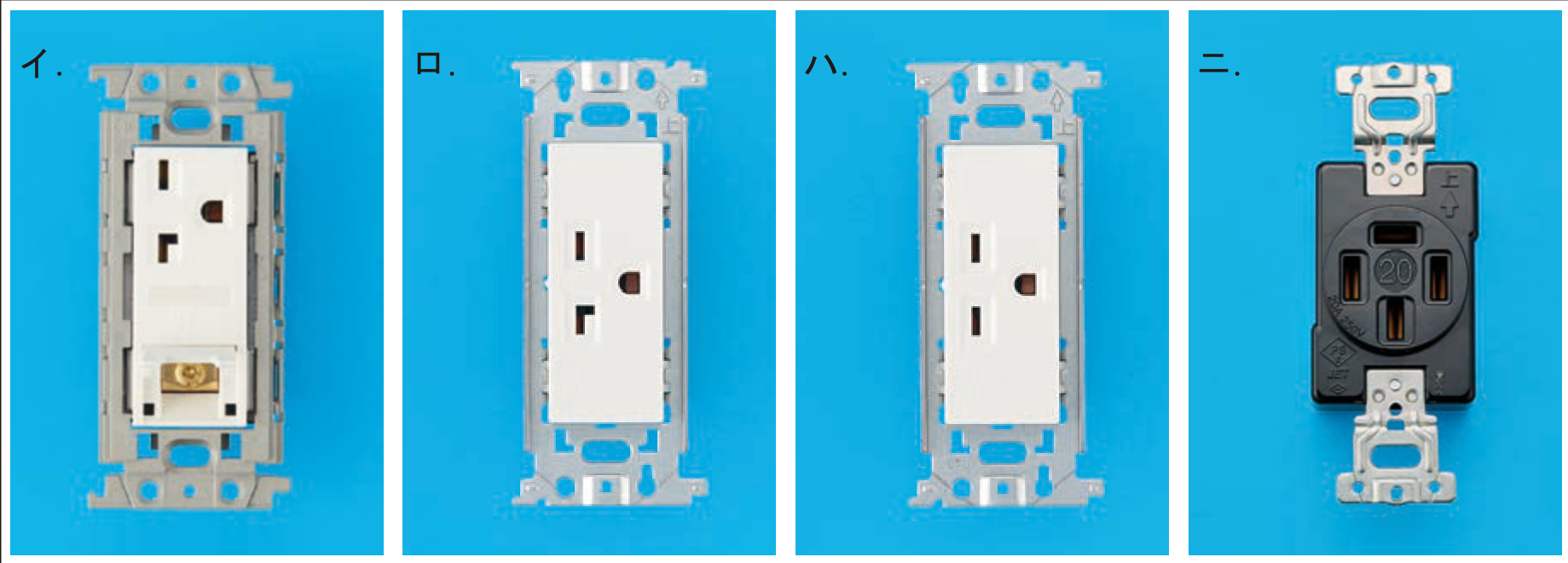

コツ4枚の見分け方

イ：穴の形は細長い穴1つ＋L字1つ＋丸穴で、200V 20A 接地極付。ただし下のほうに金色のネジ端子（アース端子）が付いている。＝接地極付・接地端子付（EET）。⑬は「E」だけなので余分。

ロ（正解）：細長い穴1つ＋L字の穴1つ＋丸い接地極の穴。ネジ端子は無い。＝200V 20A 接地極付（E）。⑬とぴったり合う。

ハ：細長い穴が2つとも同じ形＋丸い接地極の穴。＝200V 15A 接地極付。20Aではない。

ニ：黒くて丸い形。穴が3つ＋接地極あり「20」と刻印。＝三相200V用（3極）のコンセント。住宅のエアコン（単相200V）には使わない。

用語単相200Vと三相200Vのちがいは？

単相200Vは住宅に来ている電気（電線2本で200V）で、エアコンやIHで使います。三相200Vは工場などの大きなモーター用で、電線が3本必要です。

なぜ？なぜ住宅では三相を使わないのか？

一般の住宅に引き込まれているのは単相3線式（たんそう3せんしき）＝3本の電線で100Vと200Vの両方が取り出せる方式だけで、三相の電気はそもそも来ていないからです。接地極の穴とは別に、刃を差す穴が3つあるコンセント（三相用）は、住宅のエアコンには使わないと考えて構いません。

覚えるこの問題の覚え方

コンセントは「穴の形＝電圧とアンペア」「丸穴＝アース」「金色のネジ＝アース端子」の3点セットで見ます。L字の穴が見えたら200Vの20A。そして図記号にEとしか書かれていなければ丸穴だけでネジは要らない、EETと書かれていたら丸穴＋金色のネジ——この対応で迷わなくなります。

用語リングスリーブとは？

電線どうしをつなぐときに使う金属の輪（筒）です。つなぎたい電線の先を何本かまとめてこの筒に差しこみ、専用の工具で強くつぶして固定します。

なぜ？なぜ電線をねじって巻くだけではいけないのか？

手でねじっただけでは接触が甘くて、そこだけ熱を持ち、火事のもとになるからです。金具でつぶすと金属どうしが強く密着し、長い年月ゆるみません。

用語圧着接続（あっちゃくせつぞく）とは？

リングスリーブをリングスリーブ用圧着工具（黄色い柄のペンチのような工具）でつぶして電線をつなぐことです。

なぜ？なぜ工具の柄が黄色いと決まっているのか？

端子を留める別の圧着工具（赤い柄）と取り違えないようにするためです。試験でも「リングスリーブ用は黄色」はそのまま出題されることがあります。

用語リングスリーブの「小・中・大」とは？

リングスリーブの太さの区分です。まとめる電線の本数と太さによって、小・中・大を使い分けます。この問題では小と中しか出てきません。

なぜ？なぜサイズを使い分けないといけないのか？

細すぎる筒に電線を入れると入りきらず、つぶしても圧が足りません。逆に太すぎる筒だとすきまが残ってゆるみます。どちらも発熱や断線の原因になるので、組み合わせごとにサイズが決められています。

コツリングスリーブの選び方

小　… 1.6mmが2〜4本／2.0mmが2本／2.0mmが1本＋1.6mmが1〜2本

中　… 1.6mmが5〜6本／2.0mmが3〜4本／2.0mmが1本＋1.6mmが3〜5本／2.0mmが2本＋1.6mmが1〜3本

大　… それより多いとき

用語1.6mmと2.0mmとは何の寸法なのか？

電線の中の銅の芯（導体）の直径です。1.6mmは芯の太さが1.6ミリ、2.0mmは2.0ミリという意味です。

なぜ？なぜ太さを変えて使うのか？

太いほうがたくさんの電流を流しても熱くなりにくいからです。20Aを流す回路には2.0mmを使い、一般的な照明などの回路には1.6mmを使う、と使い分けます。

用語「特記のないものはVVF1.6」とは？

図に太さが書いていないケーブルは、すべて1.6mmだと思って計算しなさいという指示です。逆にいえば、図に「VVF2.0」と書いてある線だけが2.0mmです。

なぜ？なぜわざわざこの断り書きが付いているのか？

スリーブのサイズは電線の太さで変わるからです。この一文がないと、どの線が太いのか決められず、答えが出せません。

用語ジョイントボックスとは？

電線どうしをつなぐ場所として、天井裏や壁の中に取り付けておく箱のことです。配線図では四角の中に×印（ジョイントボックス）や、丸の中に斜線（VVF用ジョイントボックス）で表します。

なぜ？なぜ箱の中でつながないといけないのか？

つなぎ目はいちばん傷みやすい場所だからです。箱に入れておけば、あとから点検や修理ができますし、つなぎ目がむき出しにならないので安全です。

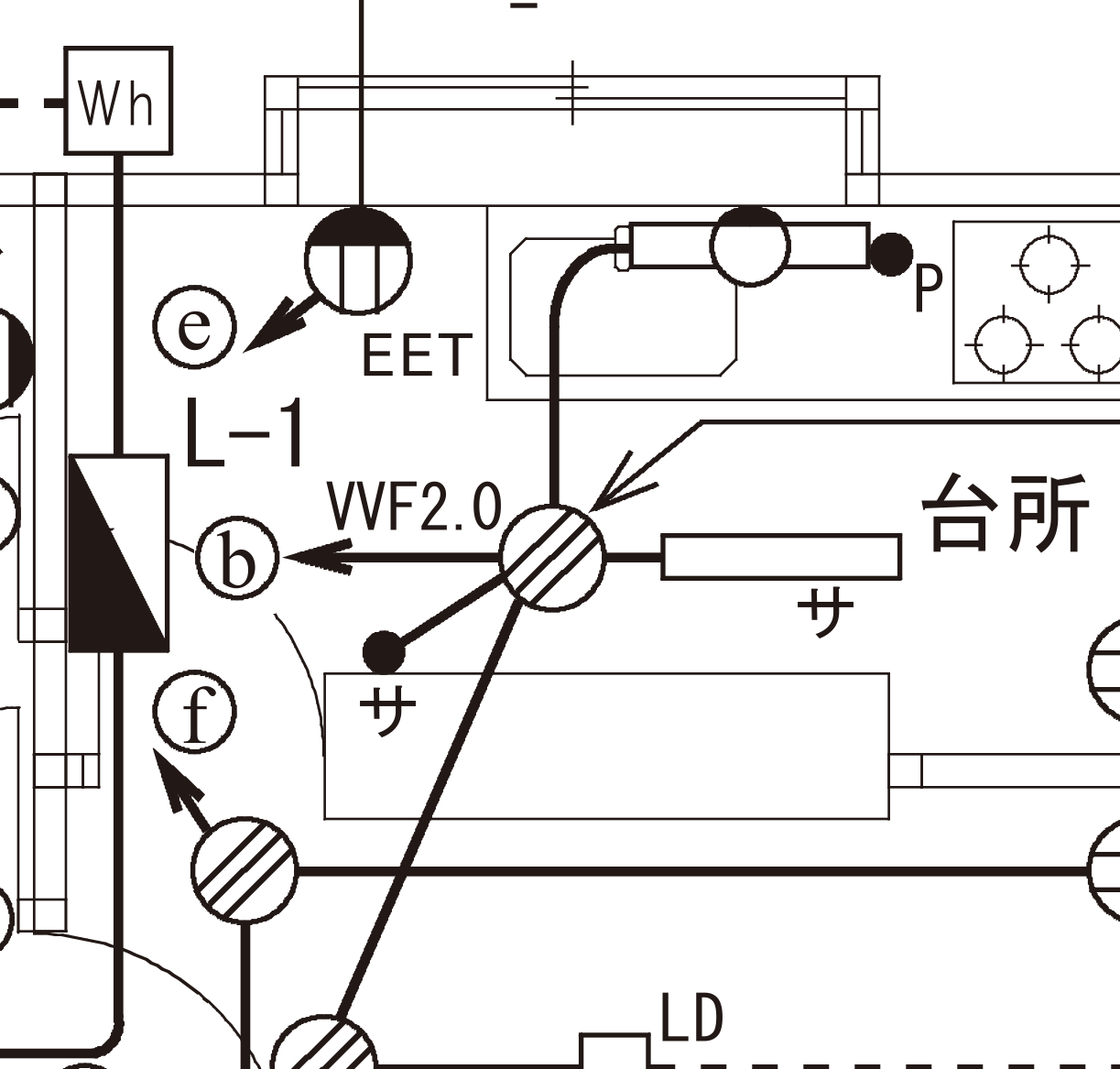

例⑭のボックスに集まる5本のケーブル

① 左（VVF2.0と書いてある線）　… 分電盤から来る電源。図に「VVF2.0」と明記されているので2.0mmの2心（黒・白）。

② 上　… 流し台の上の照明（流し元灯）へ。この照明にはP（プルスイッチ）が付いている。

③ 右　… 台所の照明「サ」へ。

④ 左下の短い線　… 照明「サ」を入切する点滅器（スイッチ）「サ」へ。

⑤ 下へ長くのびる線　… 居間のほうにある別のジョイントボックスへ（先へ電気を送る線）。

用語プルスイッチ（P）とは？

照明器具にひもがぶら下がっていて、引くと入切できるスイッチです。配線図では点滅器の記号にPを添えて表します。

なぜ？なぜプルスイッチだと電線の本数が減るのか？

器具そのものにスイッチが内蔵されているので、壁のスイッチまで線を引く必要がないからです。ボックスからは黒と白の2本を送るだけで済みます。

覚える接地側（白）はどうつなぐのが決まりなのか？

白い線は、途中でスイッチを通さずに、すべての器具へそのまま配るのが決まりです。だからボックスの中では白は白どうし、まとめて1か所でつなぎます。

なぜ？なぜ白はスイッチを通さないのか？

スイッチは黒（電圧のかかった線）を切るものだからです。白まで切ってしまうと、スイッチを切っても器具に電圧が残り危険になります。

電源の白（2.0mm）… 1本

流し元灯へ行く白（1.6mm）… 1本

照明「サ」へ行く白（1.6mm）… 1本

居間のボックスへ送る白（1.6mm）… 1本

合計＝2.0mmが1本＋1.6mmが3本＝4本

電源の黒（2.0mm）… 1本

流し元灯へ行く黒（1.6mm）… 1本（ひもスイッチ付きなので、電気はそのまま送ってよい）

点滅器「サ」へ行く黒（1.6mm）… 1本（スイッチの入口へ）

居間のボックスへ送る黒（1.6mm）… 1本

合計＝2.0mmが1本＋1.6mmが3本＝4本

点滅器「サ」から戻ってくる線（1.6mm）… 1本

照明「サ」へ行く線（1.6mm）… 1本

合計＝1.6mmが2本

用語帰り線（かえりせん）とは？

スイッチを通ったあと、照明へ向かう線のことです。スイッチ戻り、負荷への線とも呼ばれます。

なぜ？なぜスイッチからいったんボックスへ戻ってくるのか？

スイッチと照明は離れた場所にあるのが一般的だからです。壁のスイッチから直接天井の照明へ線を張ることはできないので、いったん天井裏のボックスまで戻し、そこから照明へつなぎ直します。

白（接地側）を集めた接続　… 2.0mm×1＋1.6mm×3 →　中スリーブ1個

黒（非接地側）を集めた接続　… 2.0mm×1＋1.6mm×3 →　中スリーブ1個

「サ」の帰り線の接続　… 1.6mm×2 →　小スリーブ1個

合計＝小1個＋中2個

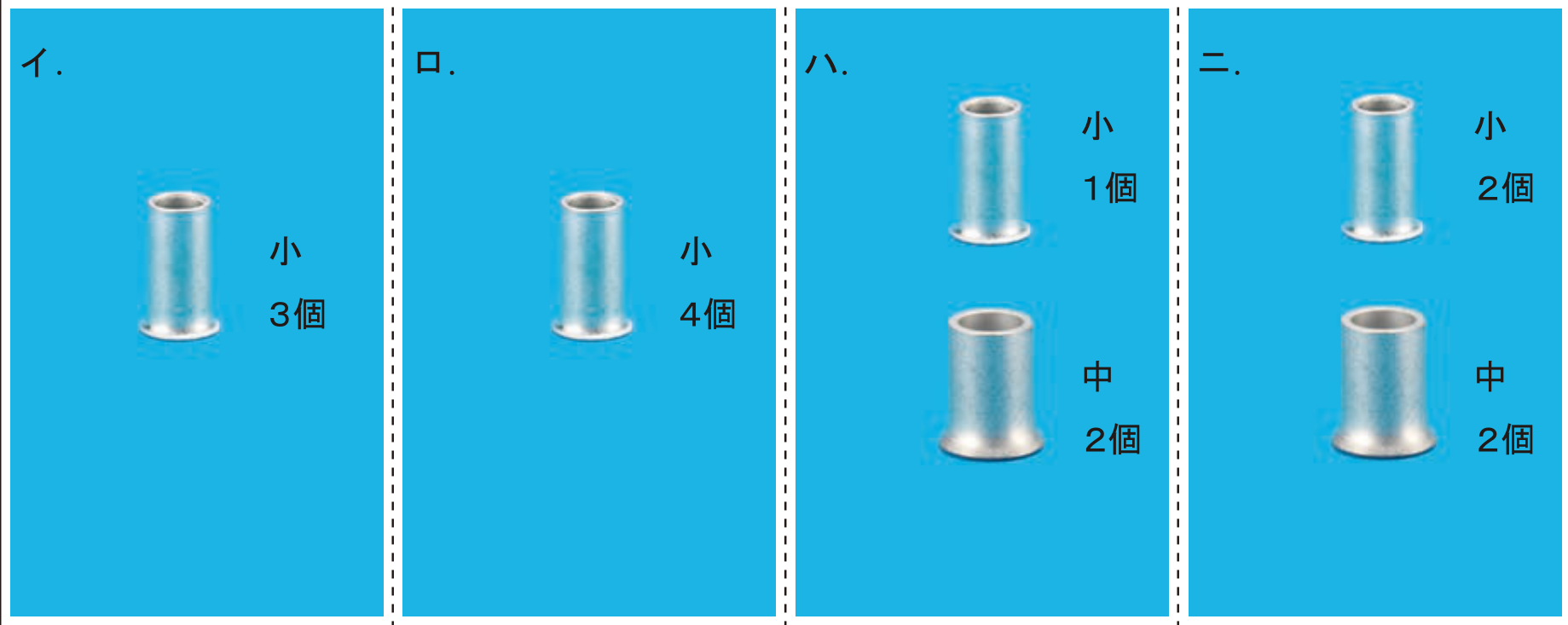

コツ4枚の見分け方

イ：小が3個だけ。中が1つもないので合わない。

ロ：小が4個だけ。同じく中が無い。

ハ（正解）：小1個＋中2個。

ニ：小2個＋中2個。中2個は合っているが、小が1個多い。＝つなぐグループを1つ多く数えている。

覚えるこの問題の覚え方

ジョイントボックスの中は、「白の山」「黒の山」「帰り線の山」の3つに分けるだけです。白は全部の器具へ、黒はスイッチの手前と“スイッチのいらない器具”へ、帰り線はスイッチと照明を1対1で結ぶ。そして2.0mmが1本まざると、1.6mmが3本以上で中に上がる——この境目だけ覚えておけば、サイズ選びで迷いません。

用語刻印（こくいん）とは？

リングスリーブを圧着工具でつぶしたときに、スリーブの表面に押しつけられて残る文字のことです。○（まる）・小・中・大の4種類があります。

なぜ？なぜつぶしたあとに文字が残るようになっているのか？

あとから見て「正しい強さでつぶしたか」を確認できるようにするためです。検査するときは刻印を見るだけで、正しい組み合わせで圧着したかが分かります。

用語刻印の「○」と「小」はどう違うのか？

同じ小スリーブを使っても、中に入れた電線の本数によって、押す場所（ダイス）が変わるのです。1.6mmを2本だけ入れたときは○、1.6mmを3〜4本入れたときは小の刻印になります。

なぜ？なぜ本数で押す場所を変えるのか？

入っている電線が少ないほど、強くつぶさないとすきまが残るからです。2本だけのときは専用の小さい溝（○の刻印が付く溝）で、しっかり密着するまでつぶします。

覚える刻印の決まり（試験で使うのはこの3つ）

1.6mmが2本　→　小スリーブ・刻印は○

1.6mmが3〜4本　→　小スリーブ・刻印は小

1.6mmが5〜6本　→　中スリーブ・刻印は中

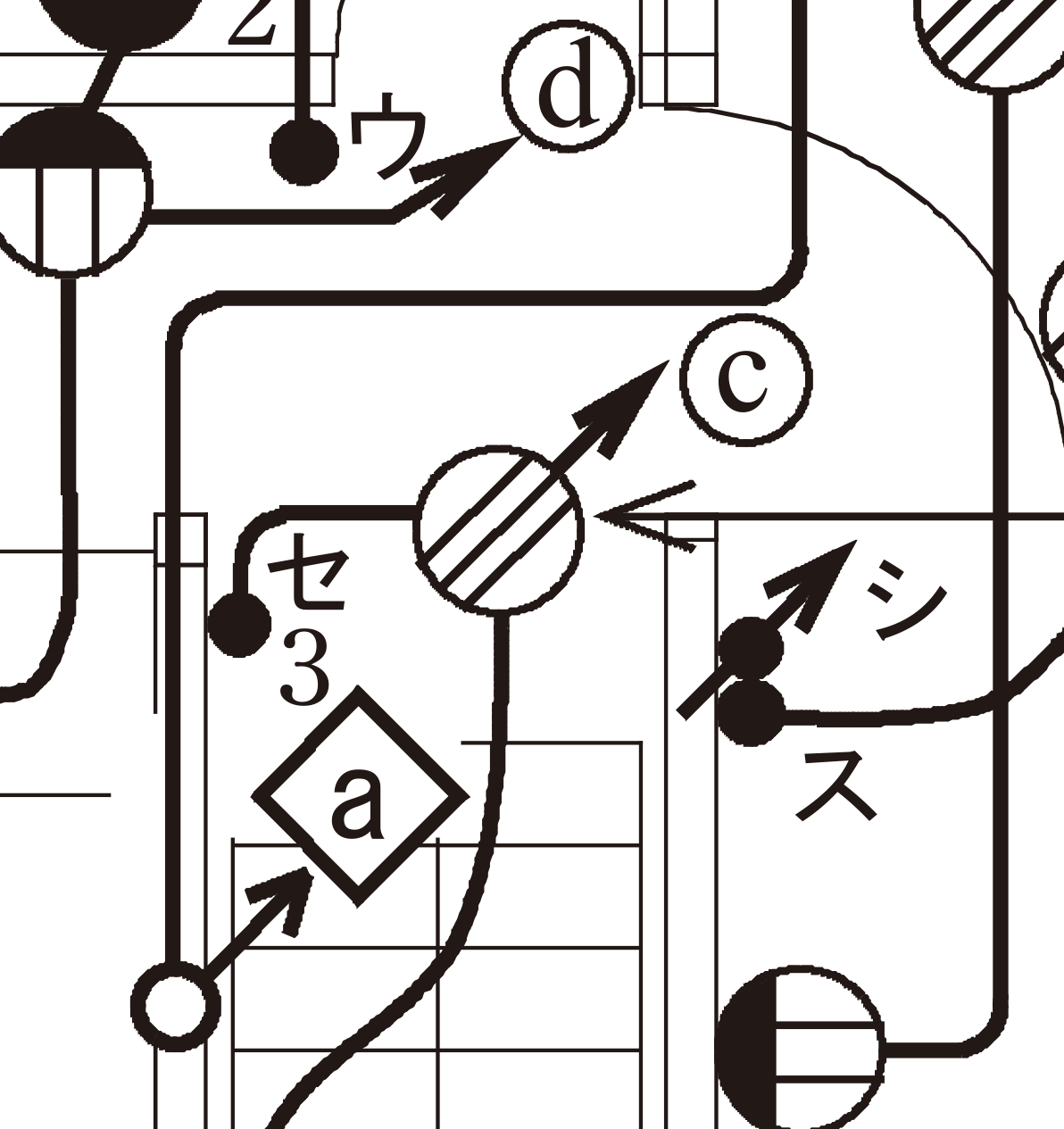

例⑮のボックスに集まる3本のケーブル

① 左から入ってくる線　… 線をたどると上のジョイントボックスにつながっている。ここから電源（黒・白の2本）が来る。

② 左のすぐそばにある「セ3」　… 1階の3路スイッチへ行く線。

③ 階段を下りていく線　… 階段の下（1階の照明と、2階へ上がる立上り）へ向かう線。

用語3路スイッチの3つの端子はどう使うのか？

3路スイッチには0番・1番・3番の3つの端子があります。0番が入口で、1番と3番が出口です。レバーを倒すと、0番のつながる先が1番と3番で切りかわります。

なぜ？なぜ0番だけ特別なのか？

0番は電源側または照明側につなぐ、いちばん大事な端子だからです。この問題の配線図の注意書きにも「3路スイッチの記号0の端子には、電源側又は負荷側の電線を結線する」とわざわざ書いてあります。
※負荷（ふか）とは、照明やコンセントのように電気を実際に使う相手のことです。

用語渡り線（3路スイッチ間の線）とは？

3路スイッチの1番・3番の端子から、次のスイッチ（ここでは2階の4路スイッチ）へ向かう2本の線のことです。

なぜ？なぜ2本必要なのか？

3路スイッチは「行き先を2本のうちどちらかに切りかえる」働きだからです。切りかえ先が2つあるので、次のスイッチまで2本の道を用意しておく必要があります。

例山1（白）：電源の白　＋　階段を下りていく白（照明へ届ける）　＝　2本

山2（黒）：電源の黒　＋　3路スイッチ「セ3」の0番へ行く黒　＝　2本

山3（渡り線その1）：3路スイッチの1番から戻ってきた線　＋　階段を下りて2階へ向かう線　＝　2本

山4（渡り線その2）：3路スイッチの3番から戻ってきた線　＋　階段を下りて2階へ向かう線　＝　2本

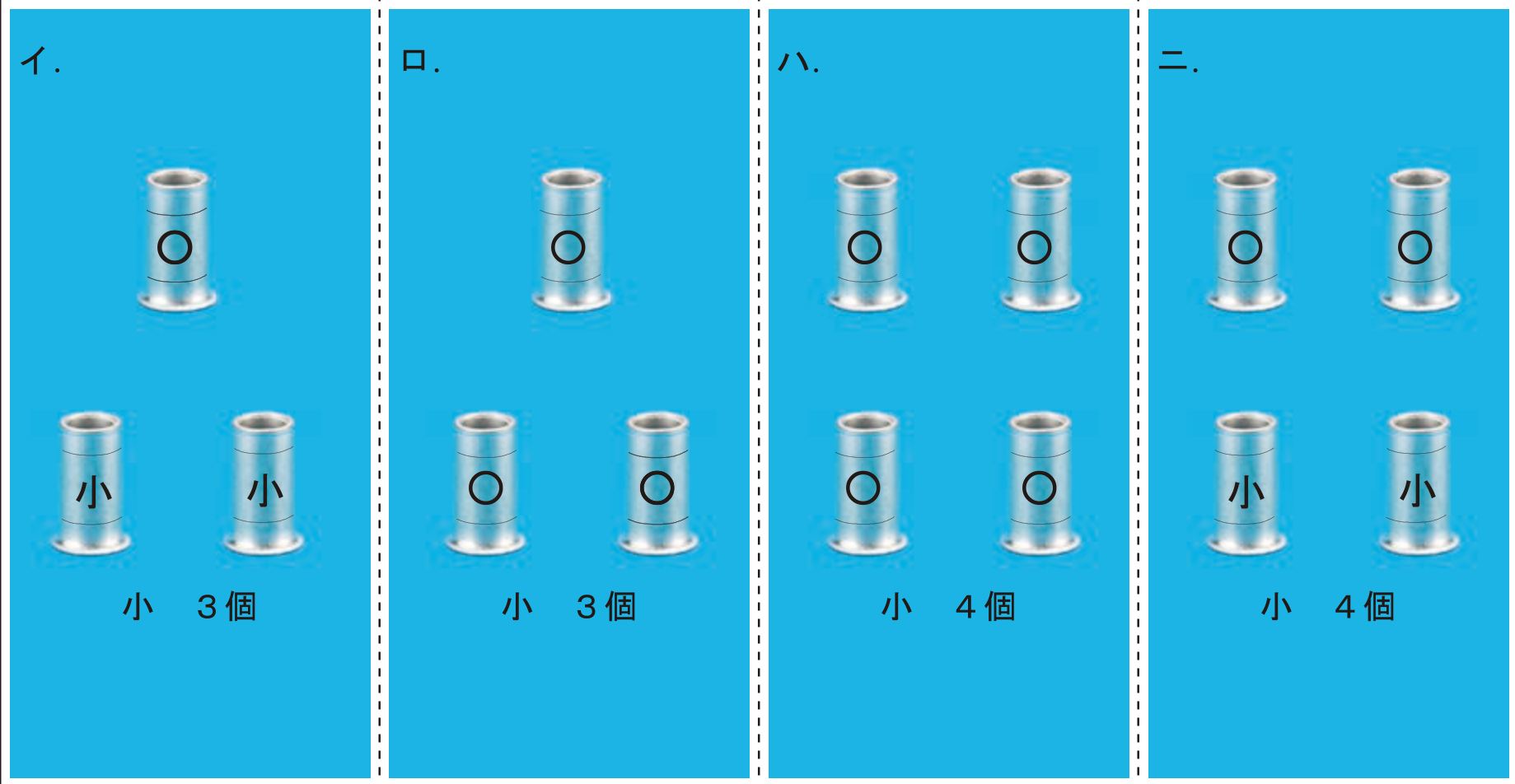

コツ4枚の見分け方

イ：小が3個。刻印は○が1個・小が2個。個数も刻印も合わない。

ロ：小が3個。刻印はすべて○。刻印は正しいが個数が1個足りない。

ハ（正解）：小が4個、刻印はすべて○。

ニ：小が4個で個数は合っているが、刻印が○2個・小2個。3本以上まとめたと思って押した形なので誤り。

覚えるこの問題の覚え方

刻印は「1.6mmが2本だけなら○、3本以上なら小」——これだけです。文字の“小”と刻印の“○”をごちゃまぜにしないために、スリーブの大きさ（小・中・大）と、押した跡（○・小・中・大）は別物と意識して読みましょう。そして3路スイッチが1つ入ると、山は白・黒・渡り2本ぶんで4つになる、という形をそのまま覚えると速いです。

用語銘板（めいばん）とは？

機器に印刷・貼付されている種類や性能を書いた表示のことです。電圧・電流・極数などが書いてあります。

なぜ？なぜ写真の問題で銘板を読ませるのか？

ブレーカーは外形がほとんど同じで、中身の違いが外から見えないからです。実際の現場でも、選ぶときは銘板を読んで判断します。

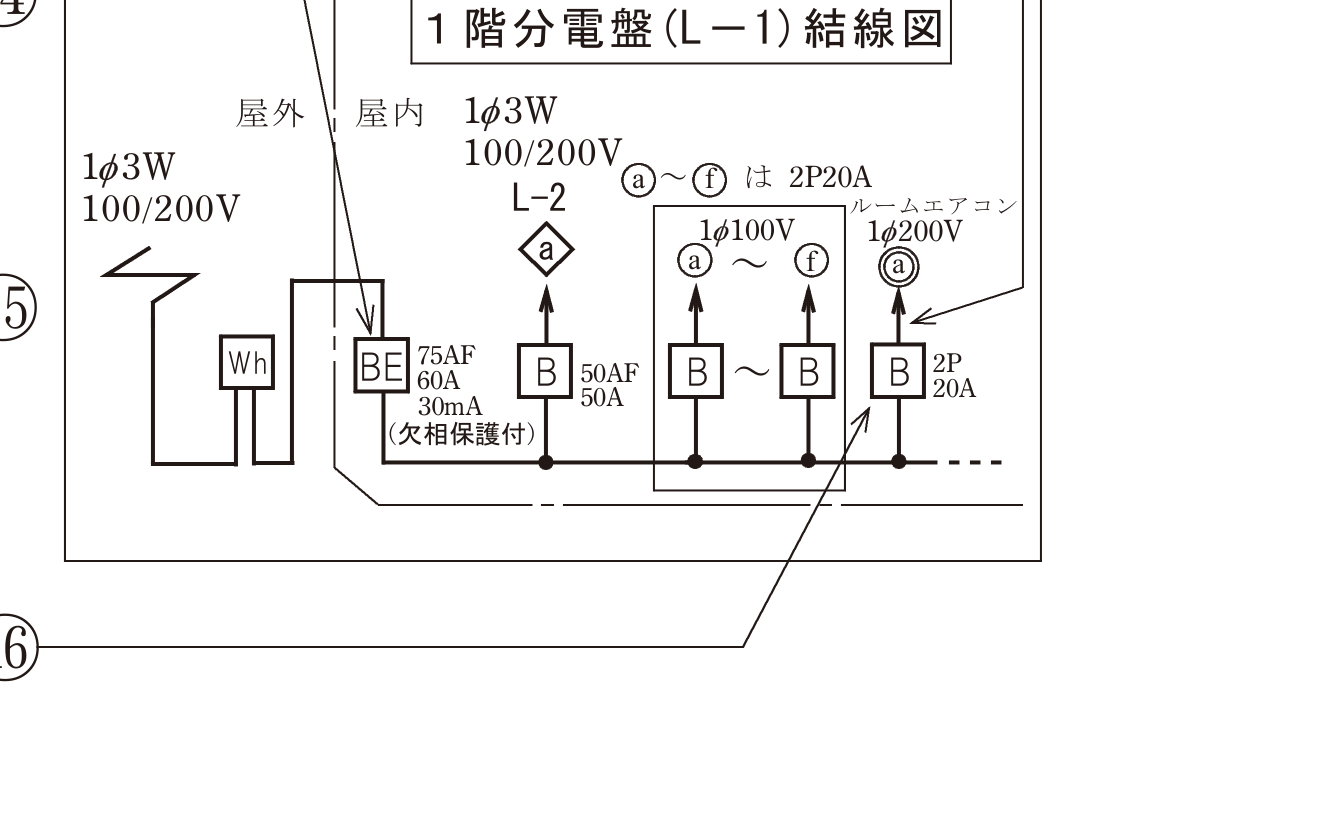

コツ⑯のまわりに書いてある情報

記号は四角の中に「B」　… 配線用遮断器

そのわきに2P 20A　… 2極・20アンペア

真上にルームエアコン 1φ200V　… 単相200Vのエアコン専用回路

用語配線用遮断器（はいせんようしゃだんき）とは？

電気を使いすぎたり、ショートしたりしたときに自動で電気を切る装置です。住宅の分電盤に並んでいる「小さなブレーカー（安全ブレーカ）」がこれです。図記号は四角の中にBで表します。

なぜ？なぜ電気を使いすぎると切らないといけないのか？

電線には安全に流せる電流の限界があり、それをこえると電線が熱を持って、被覆（ひふく＝電線を包んでいるビニルのカバー）が溶けたり火が出たりするからです。限界に達する前に切るのが配線用遮断器の役目です。

用語漏電遮断器（ろうでんしゃだんき）とは？

電気が本来の道から外へ漏れた（漏電した）ことを見つけて自動で切る装置です。図記号は四角の中にBEで表します。

なぜ？なぜBEと書くのか？

B（配線用遮断器）に、漏電（Earth leakage）を検出する機能が付いた、という意味でEが足されているからです。図記号にEが付いていなければ漏電遮断器ではない——ここが見分けの決め手になります。

用語1φ200V（単相200V）とは？

「1φ」は単相（たんそう）と読みます。電線2本で電気を送る方式で、住宅のエアコンやIHクッキングヒーターに使う200Vがこれです。

なぜ？なぜ住宅に200Vがあるのか？

住宅には単相3線式という方式で電気が来ていて、3本の電線のうちまん中の線と外側の線で100V、外側どうしで200Vが取り出せるからです。大きな電力を使う機器は200Vにしたほうが、電流が半分ですみます。

用語極（P）と素子（E）とは？

P（極・ポール）＝電線を差しこむ口の数、E（素子・エレメント）＝電流を見張って自動で切る仕掛けが入っている口の数です。2P1Eなら「口は2つあるが、見張っているのは1つだけ」という意味になります。

なぜ？なぜ口の数と見張る数が違うことがあるのか？

単相100Vの回路では、2本のうち1本（白＝接地側）はもともと電圧がかかっていないからです。電圧のかかっている黒い線だけ見張れば足りるので、安く作れる2P1Eが使われます。

なぜ？なぜ200Vの回路では2P2Eでないといけないのか？

単相200Vは、2本とも電圧のかかった線（大地に対して100Vずつ）だからです。2P1Eだと、見張っていない側の線で異常が起きても切れません。

なぜ？なぜ見張っていない側で異常が起きると困るのか？

そちらの線にも電圧がかかっているので、そのまま電流が流れ続けて発熱します。だから200V回路は両方の極を見張る2P2Eと決められています。

覚えるこの問題の覚え方

100Vなら2P1E、200Vなら2P2E——ここだけ確実に。理由は「100Vは片方の線（白）に電圧がないから見張らなくてよい／200Vは両方に電圧があるから両方見張る」です。そして図記号はBだけなら配線用遮断器、BEなら漏電遮断器。⑯は「B」＋「2P20A」＋「200V」なので、2P2Eの配線用遮断器だとすぐに決まります。

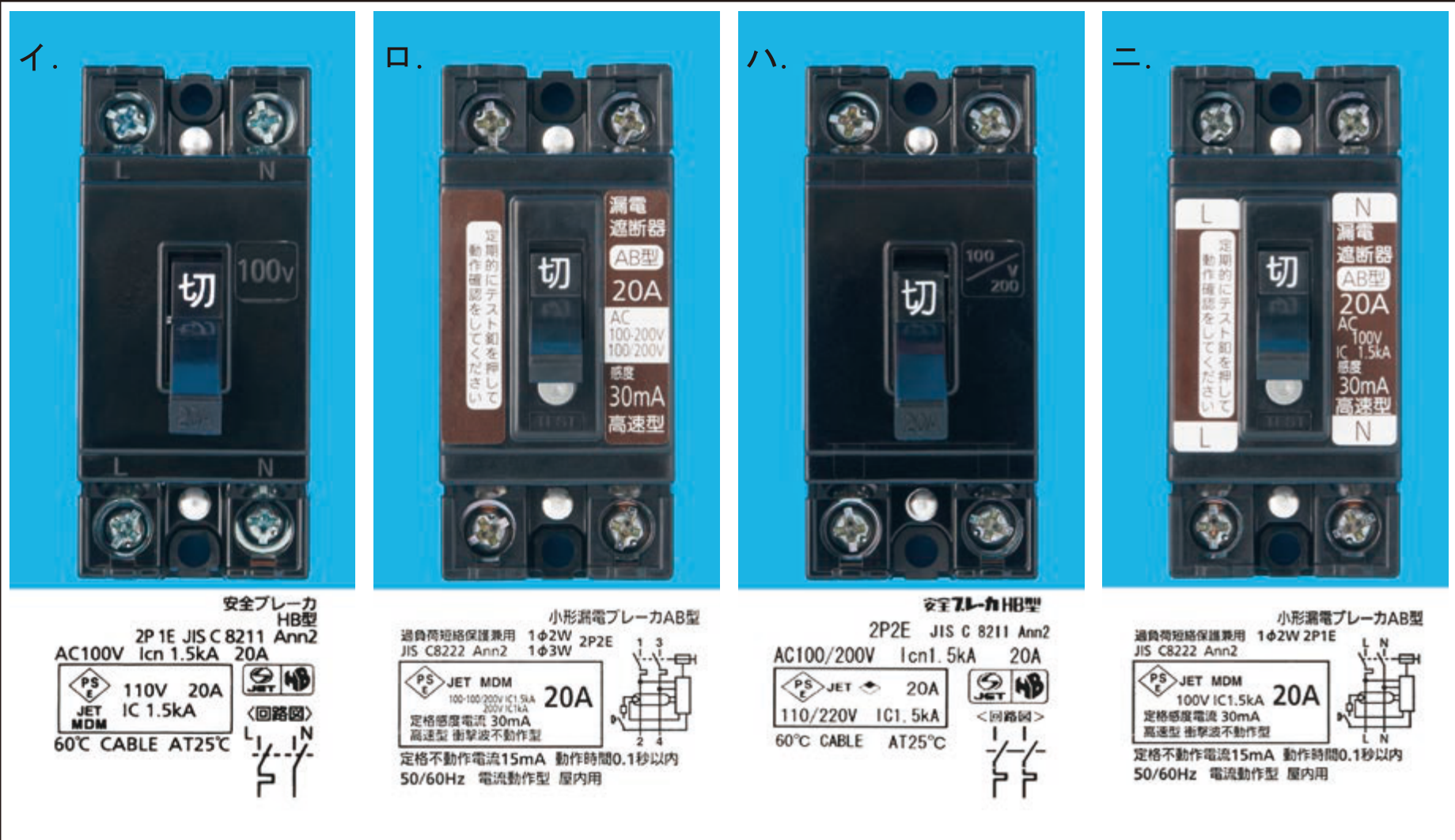

コツ4枚の見分け方（銘板の文字が決め手）

イ：「安全ブレーカ HB型　2P 1E　AC100V　20A」。＝100V用の配線用遮断器。200Vには使えない。

ロ：「小形漏電ブレーカAB型　2P2E　20A　定格感度電流30mA」（定格感度電流＝これだけ電気が漏れたら切る、という基準の値。漏電遮断器にしか書かれていない）。＝漏電遮断器。⑯の図記号はBであってBEではないので違う。

ハ（正解）：「安全ブレーカ HB型　2P2E　AC100/200V　20A」。＝200Vにも使える配線用遮断器。⑯とぴったり合う。

ニ：「小形漏電ブレーカAB型　2P1E　100V　20A　30mA」。＝100V用の漏電遮断器。二重に違う。

用語差込形コネクタとは？

電線の先を差しこむだけでつながる、透明なプラスチックの部品です。工具でつぶす必要がなく、差すだけで接続が完了します。

なぜ？なぜ差すだけでしっかりつながるのか？

中にばね状の金具が入っていて、差しこんだ電線を強く押さえつける仕組みになっているからです。抜こうとしても引っかかって抜けません。

用語差込形コネクタの「2本用・3本用・4本用・5本用」とは？

差しこめる穴の数のことです。2本の電線をつなぐなら2本用、5本まとめるなら5本用を使います。色で区別されていて、写真でも穴の数を数えればどれか分かります。

なぜ？なぜ本数ごとに別の部品が必要なのか？

あまった穴があるとそこから電線が抜けたり、ほこりが入ったりするからです。つなぐ本数ちょうどのコネクタを選ぶのが決まりです。

用語リングスリーブと差込形コネクタは何が違うのか？

どちらも電線どうしをつなぐ部品で、役割は同じです。違うのは、リングスリーブは工具でつぶして固定・外せない、差込形コネクタは差すだけ・回しながら引けば外せる点です。

なぜ？なぜ2種類あるのか？

差込形コネクタは速くて楽ですが、つなげる本数や電線の太さに制限があります。太い電線をたくさんまとめるときはリングスリーブが必要になるので、使い分けます。

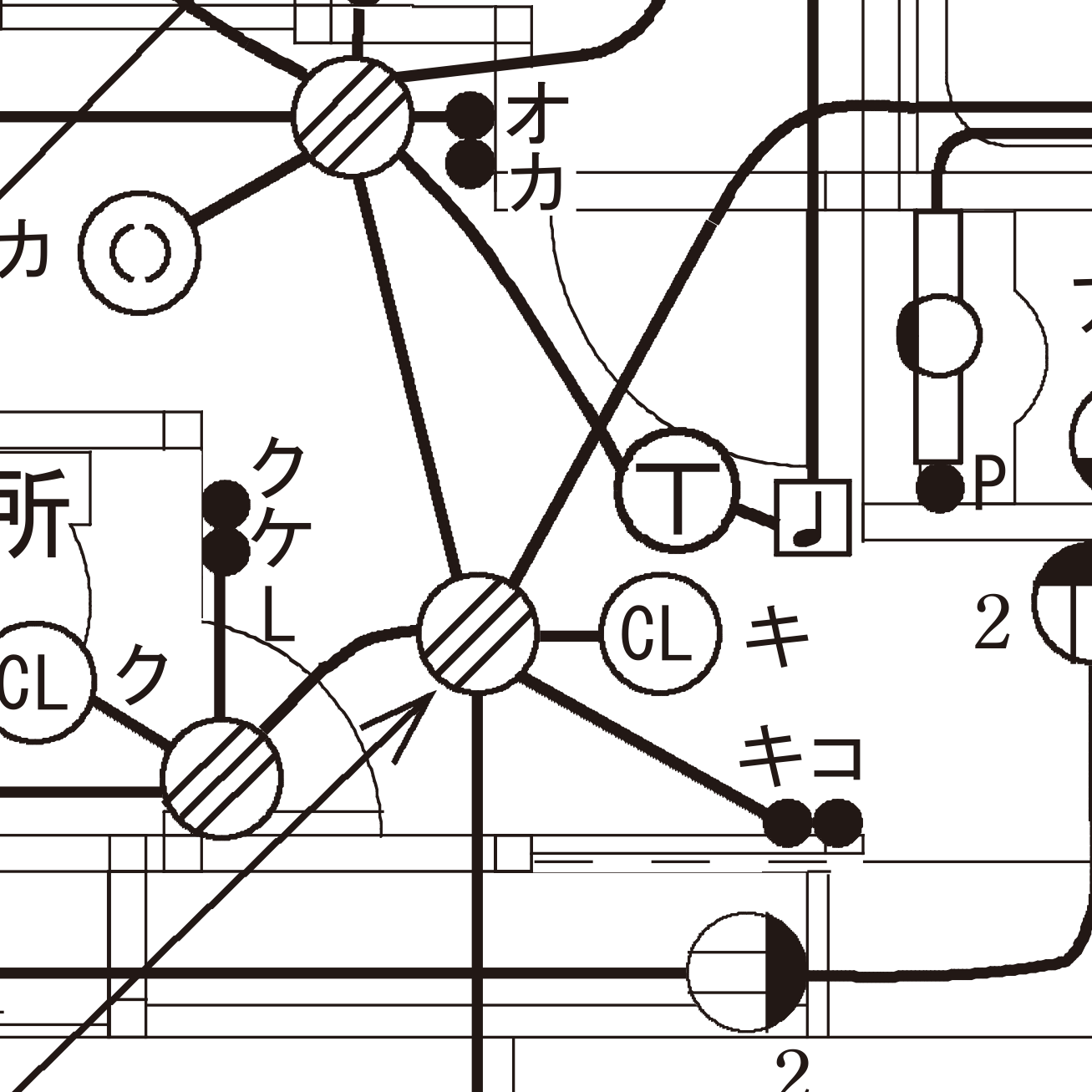

例⑰のボックスに集まる6本のケーブル

① 左上へ伸びる線　… 玄関のほうにある別のジョイントボックスから来る電源（黒・白）。

② 右上へ伸びる線　… 小形変圧器（○の中にT）へ。そのとなりの音符マークがチャイム（呼び鈴）。

③ 右　… シーリングライト（CL）「キ」へ。

④ 右下　… 2つ並んだ点滅器「キ」「コ」へ。

⑤ 真下　… 和室の照明「コ」へ。

⑥ 左　… 便所のほうにある別のジョイントボックスへ（先へ電気を送る線）。

用語シーリングライト（CL）とは？

天井に直接取り付ける照明器具のことです。配線図では丸の中にCLと書きます。CLはCeiling（天井）の略です。

なぜ？なぜ照明の種類ごとに記号を分けるのか？

天井直付け・ダウンライト（DL）・ペンダントなど、取り付け方によって必要な部品や工事が変わるからです。ただし電線のつなぎ方は、どれも「帰り線1本＋白1本」で同じです。

用語小形変圧器（○の中にT）とは？

チャイム（呼び鈴）を鳴らすために、100Vの電気を、もっと低い安全な電圧（十数V）に下げる装置です。Tは英語のTransformer（変圧器）の頭文字です。

なぜ？なぜチャイムだけ電圧を下げるのか？

玄関の押しボタンは雨に濡れる場所にあり、人が毎日さわります。100Vのままだと感電の危険があるので、低い電圧に落とした回路（小勢力回路）で動かすのが一般的です。

用語チャイムの押しボタン側の線は数えなくてよいのか？

数えません。押しボタン側は変圧器で電圧を下げたあとの別の回路で、この⑰のボックスは通らないからです。

なぜ？なぜ変圧器の前後で分けて考えるのか？

変圧器を境に電圧がまったく違う2つの回路になるからです。⑰のボックスに来るのは変圧器へ100Vを届ける2本だけです。

電源の白　… 1本

小形変圧器Tへ行く白　… 1本

シーリングライト「キ」へ行く白　… 1本

和室の照明「コ」へ行く白　… 1本

便所のボックスへ送る白　… 1本

合計＝5本　→　5本用の差込形コネクタ 1個

電源の黒　… 1本

小形変圧器Tへ行く黒　… 1本（チャイムはいつでも鳴るよう、スイッチを通さない）

点滅器「キ」「コ」へ行く黒　… 1本（2つのスイッチには、この1本を中で分けて配る）

便所のボックスへ送る黒　… 1本

合計＝4本　→　4本用の差込形コネクタ 1個

なぜ？なぜスイッチが2つあるのに黒は1本でよいのか？

2つのスイッチは同じ場所（同じ取付枠）に並んでいるからです。黒を1本だけ送っておき、スイッチのところで渡り線を使って2つに分けることができます。

なぜ？なぜわざわざ1本にするのか？

問題文に「最少個数」とあるからです。実際の工事でも、電線は少ないほど安くて早いので、渡り線で分けられるものは分けます。

例「キ」の帰り線：点滅器「キ」から戻る線　＋　シーリングライト「キ」へ行く線　＝　2本　→　2本用 1個

「コ」の帰り線：点滅器「コ」から戻る線　＋　和室の照明「コ」へ行く線　＝　2本　→　2本用 1個

白の山　… 5本　→　5本用 1個

黒の山　… 4本　→　4本用 1個

「キ」の帰り線　… 2本　→　2本用 1個

「コ」の帰り線　… 2本　→　2本用 1個

合計＝2本用が2個・4本用が1個・5本用が1個

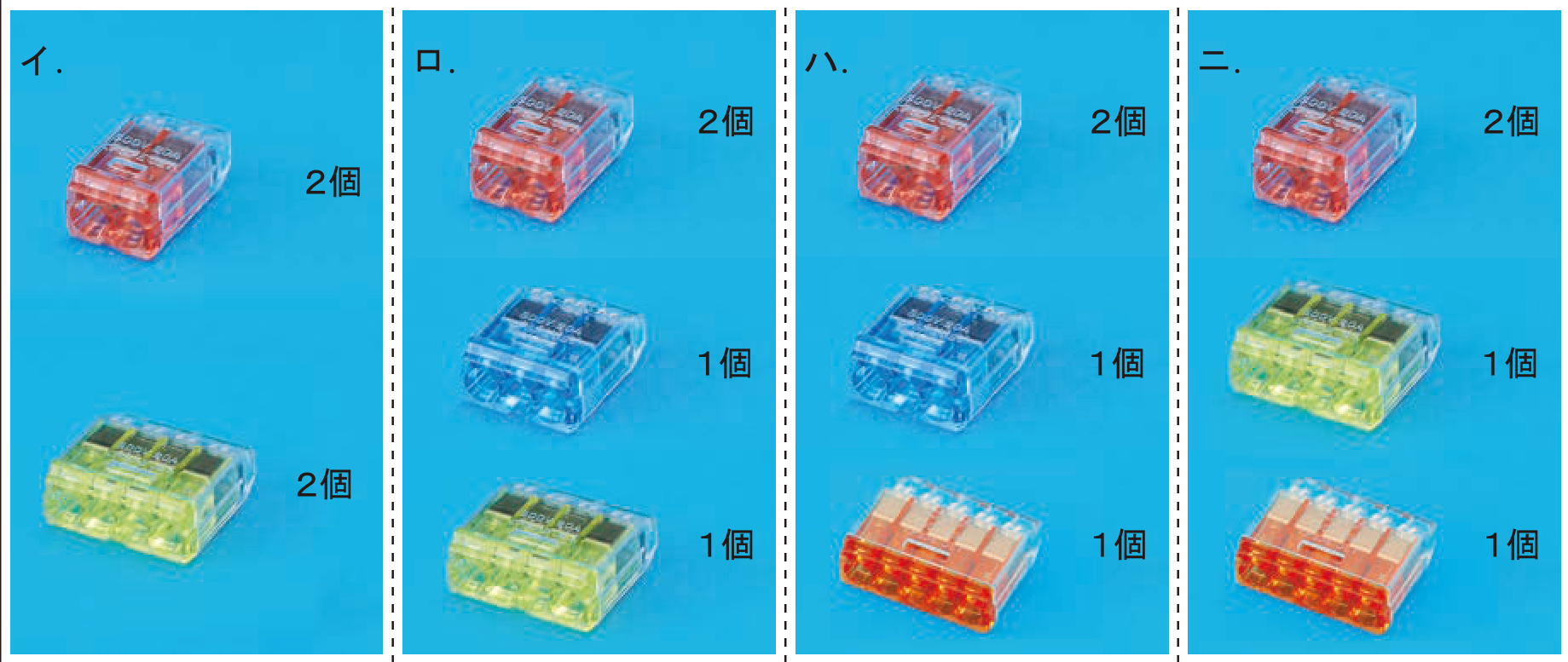

コツ4枚の見分け方

イ：正解（2本用2個・4本用1個・5本用1個）と組み合わせが合わない。

ロ：正解（2本用2個・4本用1個・5本用1個）と組み合わせが合わない。

ハ：正解（2本用2個・4本用1個・5本用1個）と組み合わせが合わない。

ニ（正解）：2本用が2個、4本用が1個、5本用が1個。

覚えるこの問題の覚え方

ボックスの中の山の数は、「白1つ」＋「黒1つ」＋「スイッチの数だけ帰り線」が基本形です。⑰はスイッチが2つ（キ・コ）なので、山は1＋1＋2＝4つ。あとは各山の本数を数えるだけ。白は器具の数だけ増え、黒はスイッチの数では増えない——この非対称さが、白5本・黒4本という差を生みます。

用語接点（せってん）とは？

スイッチの中でくっついたり離れたりして、電気を通したり止めたりする金属の部分です。「接点の構成」とは、その金属がどうつながっているかの図のことです。

なぜ？なぜ接点の図を見ると種類が分かるのか？

スイッチの種類の違いは、端子の数と、中でのつながり方の違いそのものだからです。外側のプラスチックの形は同じでも、中の配線が違えば別のスイッチです。

コツこの配線図に出てくる点滅器の書き方

●（記号だけ）　… 一般的な片切スイッチ（一般形点滅器）

●3　… 3路スイッチ（階段の「セ3」）

●4　… 4路スイッチ（2階階段の「4セ」）

●P　… プルスイッチ（ひもで引く。台所の流し元灯など）

●RAS　… 熱線式自動スイッチ（玄関の「エ RAS」）

●L　… 確認表示灯内蔵スイッチ（浴室まわりの「アイ L」、便所の「ク ケ L」）

◆　… ワイドハンドル形の点滅器（2階の洋室に4つ）

用語●H（位置表示灯内蔵スイッチ）とは？

通称ほたるスイッチ。スイッチのハンドルの中に小さなランプが入っていて、スイッチを「切」にしているときに、ぼんやり光るスイッチです。

なぜ？なぜ切のときに光るようにするのか？

暗い部屋でスイッチの位置を見つけやすくするためです。「位置表示灯」という名前のとおり、場所を教えるのが役目です。

用語●L（確認表示灯内蔵スイッチ）とは？

通称パイロットスイッチ。スイッチを「入」にしているときに光るスイッチです。

なぜ？なぜ入のときに光るようにするのか？

見えない場所の照明や換気扇が動いているかを知らせるためです。問41で出てきた確認表示灯（パイロットランプ）が、スイッチの中に組みこまれたものだと思ってください。

コツHとLの区別のしかた

H＝ほたる＝「切」のときに光る（位置を教える）。L＝ライト（入っている印）＝「入」のときに光る（動作を教える）。頭文字の「H」をほたると結びつけて覚えるのが定番です。ほたるは暗いところで光る——だから消えているときに光る、と考えると忘れません。

例写真ロの回路図

端子は左右2つ（上下の丸は、縦の線でつながっているので同じ端子）。

上の道には、まん中に大きな丸＝ランプがある。

下の道には、斜めの棒＝スイッチの接点がある。

→ ランプがスイッチと並列（横に並んで）につながっている。

例写真ニの回路図

端子は3つで、0・1・3と番号が書いてある。

0番から出た棒が、1番と3番のどちらかに倒れる形になっている。

→ 3路スイッチ（問42で説明した、2か所から入切するスイッチ）。

例写真4枚

イ：3つのオレンジ色の点と「OFF」の表示、そして大きなレバー。本体に「白熱灯用 400ワットまで」と印刷されている。＝調光器（ちょうこうき）＝明るさを段階的に変えられる器具。

ロ（正解）：白い大きなハンドルのスイッチ。接点の図でランプがスイッチと並列。＝位置表示灯内蔵スイッチ（ほたるスイッチ、●H）。この配線図にHは1か所も無い。

ハ：下に大きな白いレンズ、上に「連続／入／切」の切りかえつまみ。＝熱線式自動スイッチ（人の体温を感じて自動で点灯するセンサ付きスイッチ）。配線図の玄関「エ RAS」がこれ。

ニ：接点の図が0・1・3の3端子。＝3路スイッチ。配線図の階段「セ3」がこれ。

用語熱線式自動スイッチ（●RAS）とは？

人の体から出ている熱（赤外線）を感じて、自動で照明を点けるスイッチです。玄関やトイレでよく使われます。

なぜ？なぜ玄関に使うのか？

荷物を持っていて手がふさがっているときでも、近づくだけで照明が点くからです。また、しばらくすると自動で消えるので消し忘れも防げます。

覚えるこの問題の覚え方

この手の問題は、「写真だけで分かる2つ」と「接点の図で分ける2つ」に分かれます。見た目で分かるほう（センサのレンズ、調光のレバー）を先に片づけ、そっくりな白いスイッチ2枚は、下の回路図だけを見る。ランプが並列に入っていたら「ほたる（H）」、端子が0・1・3なら「3路」。この2つの形を覚えておけば一瞬で分かれます。

注意配線図の注意書き（要点）

「屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である」——つまり家の中はほとんど全部、VVFケーブルを直接はわせる工事です。

用語ケーブル工事とは？

電線管（電線を通すパイプ）を使わず、ケーブルをそのまま柱や天井裏に留めていく工事です。木造住宅ではこれが基本になります。

なぜ？なぜ木造住宅ではケーブル工事にするのか？

木の柱にステープル（コの字の釘）で直接留められるので、管を通す手間もお金もかからないからです。

用語FEP（波付硬質合成樹脂管）とは？

じゃばら（波型）になった、やわらかい黒い樹脂の管です。正式名称は波付硬質合成樹脂管（なみつきこうしつごうせいじゅしかん）。おもに地面に埋めて使います。

なぜ？なぜ地中埋設にはこの管を使うのか？

波型なので土の重みに強く、しかも自由に曲げられるからです。長いものを巻いた状態で運べるので、庭のような場所へ長い距離を敷くのに向いています。

用語LD（ライティングダクト）とは？

細長いレールの形をした配線器具で、レールのどこにでも照明器具を取り付けられます。配線図では四角の記号とLDの文字、そして点線で長さを表します。

なぜ？なぜレール状にするのか？

照明の位置をあとから自由に動かせるからです。この住宅では1階の居間に付いています（記号のわきに「シ」＝スイッチ「シ」で入切する、と書いてあります）。

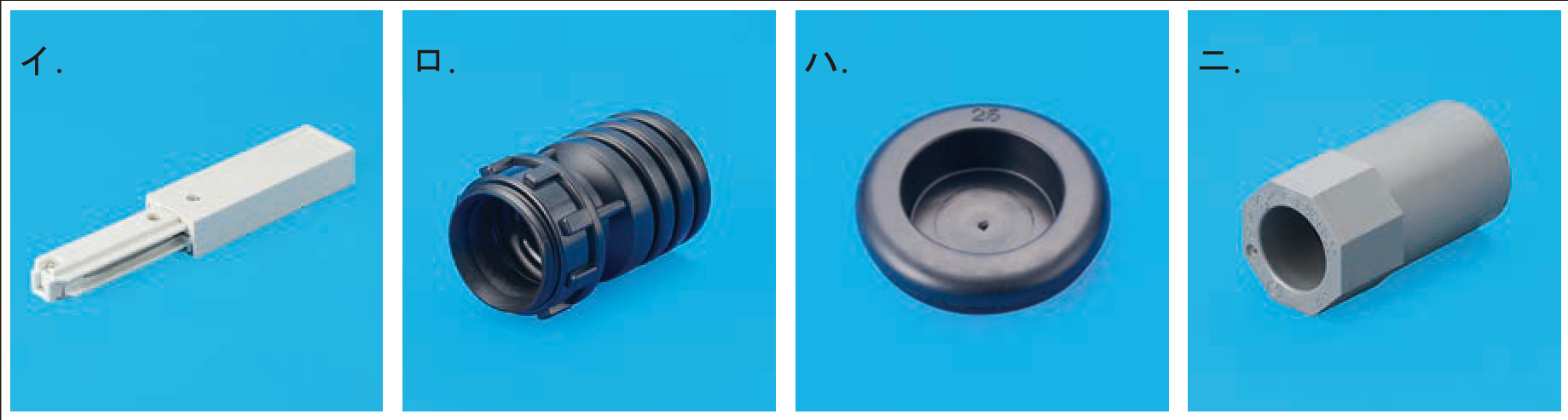

コツ4枚の判定

イ：白い細長いレールの端に差込口が付いた部品。＝ライティングダクトの部品（電源を送りこむ端の部品）。図にLDがあるので使う。

ロ：黒くて、片側がじゃばら（波型）になっているコネクタ。＝波付硬質合成樹脂管（FEP）をつなぐための部品。図に（FEP）があるので使う。

ハ：黒いゴムのドーナツ状のもの。「25」と刻印。＝ゴムブッシング。ボックスの穴のふちにはめて、ケーブルが金属のふちで傷つくのを防ぐ部品。ジョイントボックスを使う以上使う。

ニ（正解）：灰色で、六角形のつばと、まっすぐな筒。＝かたい電線管をボックスにつなぐためのコネクタ。この住宅では屋外の地中部分にしか管を使っておらず、そこはじゃばらのFEPなので、この部品の出番が無い。

用語ゴムブッシングとは？

ジョイントボックスやアウトレットボックス（電線をつないだり器具を付けたりするための金属製の箱）の、電線を通す穴にはめるゴムの輪です。ふちの金属の角を隠して、ケーブルを保護します。

なぜ？なぜ穴のふちにゴムを付けるのか？

金属の穴のふちは刃物のように鋭いことがあり、そのままケーブルを通すと被覆（外側のカバー）が切れて、銅の線がむき出しになり漏電します。ゴムでふちを覆うと、それを防げます。

覚えるこの問題の覚え方

この形の問題は「この家に、その工事はあるか？」だけを考えます。木造＋ケーブル工事＝管の部品はほとんど要らない。例外は屋外の地中に埋めるFEPだけ。だからじゃばら（FEP）用は使い、かたい管用は使わない——この一点で答えが決まります。

例この工事で実際にやること

木の柱や梁（はり）に穴をあける　… ケーブルを通すため

ケーブルを柱に留める　… ステープル（コの字の釘）を打つ

管の中に電線を通す　… 地中に埋めたFEPの中へ

ケーブルの被覆をむく・切る　… 電工ナイフ、ケーブルストリッパ、ペンチ

電線をつなぐ　… リングスリーブ用圧着工具、差込形コネクタ

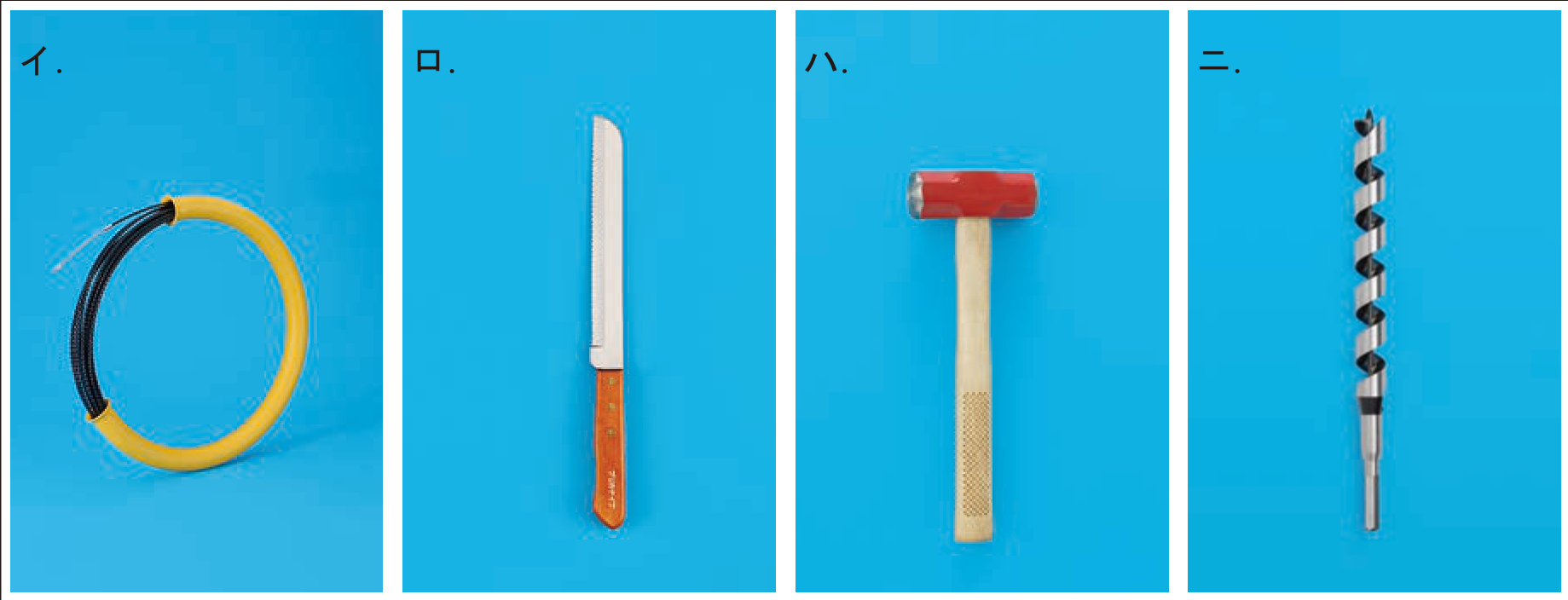

コツ4枚の判定

イ：黄色いリールに黒い線が巻いてある。＝呼び線挿入器（よびせんそうにゅうき）。管の中に先に通して、そこへ電線をくくりつけて引っぱるための工具。FEPに電線を通すので使う。

ロ（正解）：木の柄（え）が付いた、片側に細かいギザギザの刃。＝のこぎり。木材や板を切るための道具。

ハ：赤く塗った鉄の頭に木の柄。＝ハンマー（げんのう）。ステープルを打ったり、材料を叩いたりするのに使う。

ニ：らせん状にねじれた金属の刃。＝木工用のドリルの刃（羽根ぎり・オーガービット）。木の柱に穴をあけてケーブルを通すので使う。

用語呼び線挿入器とは？

細くて弾力のある長い線（スチール線）を巻いたもので、管の中に電線を通すための道具です。通線器（つうせんき）、スチールとも呼ばれます。

なぜ？なぜ電線をそのまま管に押しこめないのか？

ケーブルはやわらかくて、押すと途中で曲がってつかえてしまうからです。先に硬い呼び線を通しておき、その端にケーブルをしばりつけて引っぱって通します。

用語羽根ぎり（オーガービット）とは？

らせん状にねじれた木に穴をあけるための刃です。電動ドリルに取り付けて使います。

なぜ？なぜ木工用の刃が電気工事で必要なのか？

木造住宅では、柱や梁に穴をあけてケーブルを通すからです。らせん状になっているので、削りかすを外へ押し出しながら深い穴をあけられます。

覚えるこの問題の覚え方

工具の問題は「その作業が、この工事にあるか？」で考えます。穴をあける（ドリルの刃）・釘を打つ（ハンマー）・管に線を通す（呼び線挿入器）は木造住宅の電気工事の3点セット。一方木を切る（のこぎり）は大工さんの仕事で、電気工事士の道具ではありません。「電気工事士は穴はあけるが、木は切らない」と覚えてください。
